管桁架节点设计
钢管桁架工程设计方案
钢管桁架工程设计方案一、工程概况钢管桁架工程是一种常见的建筑结构工程，主要用于支撑建筑物的梁柱结构。
其特点是材料轻巧、强度高、耐久性好、施工方便等优点，因此在各种建筑工程中得到了广泛的应用。
本文将针对一座建筑物的钢管桁架工程进行设计方案的阐述。
二、设计基础1. 建筑物设计荷载本工程设计的建筑物是一座五层建筑，计划总面积10000平方米，主要用于商业和办公。
根据规范的要求，结构设计应满足活载、风载、地震作用等多种荷载。
2. 建筑物地基状况建筑物地基土壤为砂质土，在地基处理方面需要采取加固措施。
3. 法规要求根据建筑法规的要求，本工程设计应符合国家建筑设计规范和相关标准的要求。
三、桁架结构设计1. 结构布置本工程的桁架结构主要采用钢管进行组装，以保证整个框架结构的承重能力，同时保证建筑物的整体稳定性。
桁架结构的布局应符合建筑物设计的总体布局，确保各个构件的布置合理、紧凑。
2. 钢管材料选择钢管桁架结构采用焊接或螺栓连接的方式进行组装。
钢管的选材应符合国家标准规范的要求，应具有良好的耐腐蚀性、强度高、可焊性好等特性。
3. 结构体系桁架结构采用空心圆管、方管或矩形管等形式进行构造，结构体系采用桁架支撑和刚性框架等形式，以确保结构的整体稳定性。
4. 桁架节点设计桁架节点的设计应尽量降低节点的应力集中，采用合理的节点连接方式，确保节点的刚度和稳定性。
四、荷载分析1. 活载建筑物的活载主要来自人员、家具等，根据相关规范计算得出活载值。
2. 风载根据地区的风载标准值，结合建筑物的高度和地理位置等因素进行风载计算。
3. 地震作用根据地震区域的地震烈度和设计地震加速度等参数，进行地震作用计算。
五、桁架结构分析1. 梁柱设计根据荷载分析结果，进行桁架结构的梁柱设计，计算梁柱受力情况，确定梁柱的截面尺寸和材料规格。
2. 桁架节点设计对桁架结构的节点进行受力分析和设计，确保节点的连接方式和构造能够满足结构的稳定性和承载能力。
大跨度钢结构空间管桁架设计要点分析
大跨度钢结构空间管桁架设计要点分析钢结构空间管桁架是由空心钢管组成的一种轻型钢结构体系。
该结构体系具有重量轻、刚度高、施工速度快等优点，因此在许多工程项目中得到广泛应用。
本文就大跨度钢结构空间管桁架设计要点进行分析。
1.结构体系选择大跨度钢结构空间管桁架的设计需要根据实际工程要求选择合适的结构体系，一般可采用单层空间钢管桁架、双层空间钢管桁架、球面空间桁架等结构。
这些结构体系应根据工程的具体要求来确定选择。
2.节点连接设计大跨度钢结构空间管桁架中，节点连接是影响整个结构体系稳定性的关键因素。
因此，在节点连接设计中，应该满足以下几个方面的要求。
（1）节点连接应能够保证结构的刚性和稳定性；（2）节点连接应易于制造和施工；（3）节点连接应设计合理并能够满足外荷载要求。
3.材料选择大跨度钢结构空间管桁架的材料选择应考虑到结构的承重和防腐防火要求。
一般情况下，钢材质量应符合GB712-2011《钢铁产品冷轧薄板》等国家标准。
此外，在桁架的设计中还应考虑到火灾风险，因此对管桁架的表面进行防火处理，例如采用防火涂料、防火保温材料等。
4.受载条件分析钢结构空间管桁架在不同受载条件下，其受力分布和受力形式都会发生变化。
因此，在进行大跨度空间管桁架的设计时，应从整体考虑，在不同受力条件下进行结构分析，确定合理的受载方式。
5.施工技术大跨度钢结构空间管桁架的制造和施工都需要一定的技术要求。
在制造时，需要采用先进的制造工艺和设备，保证材料的质量和加工精度。
在施工过程中，需要采取安全可靠的施工方法，确保施工质量和施工速度。
总之，钢结构空间管桁架在大跨度工程中应用广泛，其设计和施工应遵循一系列技术规范和安全要求，以确保工程的质量和安全性。

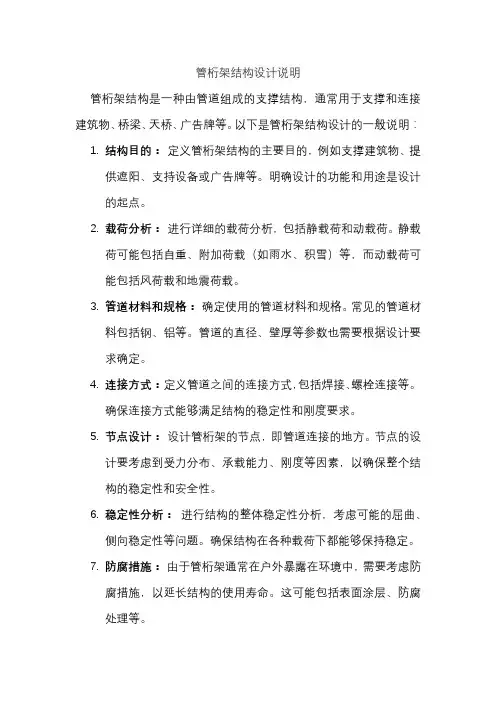

管桁架结构设计说明
管桁架结构设计说明管桁架结构是一种由管道组成的支撑结构，通常用于支撑和连接建筑物、桥梁、天桥、广告牌等。
以下是管桁架结构设计的一般说明：1.结构目的：定义管桁架结构的主要目的，例如支撑建筑物、提供遮阳、支持设备或广告牌等。
明确设计的功能和用途是设计的起点。
2.载荷分析：进行详细的载荷分析，包括静载荷和动载荷。
静载荷可能包括自重、附加荷载（如雨水、积雪）等，而动载荷可能包括风荷载和地震荷载。
3.管道材料和规格：确定使用的管道材料和规格。
常见的管道材料包括钢、铝等。
管道的直径、壁厚等参数也需要根据设计要求确定。
4.连接方式：定义管道之间的连接方式，包括焊接、螺栓连接等。
确保连接方式能够满足结构的稳定性和刚度要求。
5.节点设计：设计管桁架的节点，即管道连接的地方。
节点的设计要考虑到受力分布、承载能力、刚度等因素，以确保整个结构的稳定性和安全性。
6.稳定性分析：进行结构的整体稳定性分析，考虑可能的屈曲、侧向稳定性等问题。
确保结构在各种载荷下都能够保持稳定。
7.防腐措施：由于管桁架通常在户外暴露在环境中，需要考虑防腐措施，以延长结构的使用寿命。
这可能包括表面涂层、防腐处理等。
8.设计标准和规范：遵循适用的建筑标准和规范，例如国家或地区的建筑规范、钢结构设计规范等。
这有助于确保设计的合规性和安全性。
9.审查和验证：在设计完成后，进行结构设计的审查和验证，可以通过计算、模拟、实验等方式确保结构的合理性和安全性。
10.制图和文档：提供详细的施工图纸和设计文件，包括结构图、节点细节、材料清单等，以便建造和维护人员理解和执行设计。
以上是一般管桁架结构设计的一些建议步骤，实际设计过程可能根据具体项目和要求而有所调整。
重要的是，设计过程中应考虑到安全性、稳定性、可靠性和经济性等因素。
大跨度钢结构空间管桁架设计要点分析
大跨度钢结构空间管桁架设计要点分析大跨度钢结构空间管桁架是一种常用的结构形式，其主要特点是具有较好的刚度和轻质化特性，适用于大跨度建筑物的结构设计。
以下是大跨度钢结构空间管桁架设计的要点分析。
1. 结构形式选择：大跨度钢结构空间管桁架的结构形式可分为平面桁架和空间桁架两种。
平面桁架适用于跨度较短的建筑结构，空间桁架则适用于大跨度建筑结构。
根据具体的使用要求和工程条件选取合适的结构形式。
2. 载荷分析：在进行大跨度钢结构空间管桁架设计时，首先需要进行载荷分析。
根据建筑物的功能和使用要求确定各种荷载，包括自重、活载、风载、温度变形等荷载。
同时需要考虑荷载组合，并按照相应的规范计算各种荷载的作用。
3. 杆件参数设计：大跨度钢结构空间管桁架的主要构件为钢管，在设计过程中需要确定钢管的参数，包括材料强度、截面尺寸、连接方式等。
根据结构的荷载和刚度要求，计算确定合适的钢管参数。
4. 连接节点设计：连接节点是大跨度钢结构空间管桁架的重要组成部分，直接影响着整个结构的安全性和稳定性。
节点设计需考虑节点形式、连接方式、节点强度等因素，并满足相应的规范要求。
常用的连接方式包括焊接、螺栓连接等。
5. 稳定性分析：大跨度钢结构空间管桁架在受到荷载作用时，需要保证整个结构的稳定性。
稳定性分析包括整体稳定性和局部稳定性两个方面，需要对结构进行弹性稳定和极限强度的计算和分析。
同时还需要考虑结构在施工过程中的临时稳定性。
6. 防腐保护：钢结构在使用过程中容易发生腐蚀，特别是在大跨度钢结构空间管桁架中，经常受到大气和湿度的影响。
在设计过程中需要考虑钢结构的防腐保护措施，包括防腐涂料、防锈涂料、防腐处理等。
7. 施工和拆除：大跨度钢结构空间管桁架的施工和拆除略复杂，需要考虑结构的拼装工艺和施工顺序。
设计时需要考虑结构的可拆性和可重复利用性，以方便后期的维修和改造。

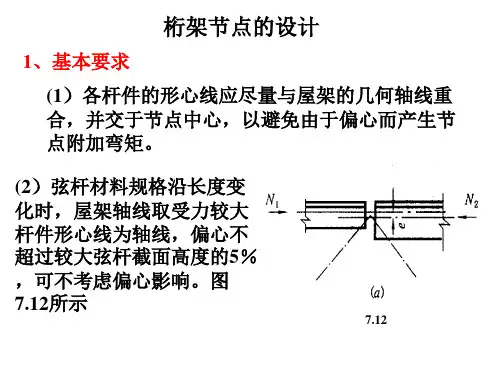

毕业设计指导：桁架节点的设计
1、基本要求
(1）各杆件的形心线应尽量与屋架的几何轴线重 合，并交于节点中心，以避免由于偏心而产生节 点附加弯矩。
(2）弦杆材料规格沿长度变 化时，屋架轴线取受力较大 杆件形心线为轴线，偏心不 超过较大弦杆截面高度的5％ ，可不考虑偏心影响。图 7.12所示
7.12
（3）偏心较大时，需计算偏心弯矩，将此弯 矩分配于各杆：
肢背塞焊缝计算： 肢尖角焊缝计算：
伸出节
点板时， 如何计算？
e
ΔN=? ΔM=?
式中：ΔN=0.15N ΔM=0.15N×e
（4）下弦拼接节点 采用与下弦尺寸相同的角钢来拼接
肢宽大于 125mm
a、拼接角钢长度计算：
Af
lw
4 0.7hf
f
w f
拼接角钢实际长度：L＝(Lw+2hf)×2＋弦杆杆端空隙 (10~20ｍｍ），且不小于600mm。
l 'w
l ''w
肢背塞焊缝计算：
塞焊缝按两条h’f＝0.5t（t 为节点板厚度）
l 'w l ''w
肢尖角焊缝计算：
l 'w
l ''w
式中： ΔN=N1－N2内力差
l ''w , hw
_Байду номын сангаас肢尖角焊缝的计 算长度和焊缝高度
偏心力矩ΔM＝(N1－N2)e
②当节点板向上伸出（可部分伸出）时，肢尖、肢 背焊缝共同承受集中荷载P和内力差ΔN作用
A0——锚栓孔的面积
b、底板厚度： t
6M f
M ——支座底板单位宽度上的最大弯矩
M q12
8.6 表8.6
大跨度钢结构空间管桁架设计要点分析
大跨度钢结构空间管桁架设计要点分析1. 引言1.1 背景介绍钢结构在建筑领域中扮演着重要角色，其特点是强度高、承重能力强、施工速度快等优点。
随着建筑技术的不断发展，大跨度钢结构空间管桁架成为了一种常见的设计形式。
其通过管道和节点的连接形成桁架结构，具有较高的抗压和弯曲能力，适用于大跨度空间内的支撑和承载。
大跨度钢结构空间管桁架设计是一门研究工程结构的综合性科学，涉及材料力学、结构力学、工程力学等多个领域的知识。
设计者需考虑力学性能、结构稳定性、材料选择等方面的因素，以确保结构在使用过程中能够安全可靠地承受外部荷载。
钢结构空间管桁架的设计也需要考虑建筑的功能需求和美学要求，使其既能实现结构的功能，又能融入到建筑环境中。
在本研究中，我们将对大跨度钢结构空间管桁架的设计要点进行分析和探讨，包括结构形式选择、节点连接设计、梁柱设计和稳定性分析等方面。
通过对这些要点的深入研究和分析，希望能够为工程设计者提供一定的参考和指导，促进大跨度钢结构空间管桁架的应用与发展。
1.2 研究目的研究目的是为了深入探讨大跨度钢结构空间管桁架设计的关键要点，从而提高设计质量和施工效率。
通过对管桁架结构形式选择、节点连接设计、梁柱设计和稳定性分析等方面进行详细分析，可以为工程师在实际项目中提供参考和指导。
研究也旨在总结经验教训，发现设计中存在的问题和不足，为今后类似工程的设计提供更好的建议和解决方案。
通过本研究的开展，可以促进大跨度钢结构空间管桁架设计技术的进步和应用，推动工程结构领域的发展，提升我国在大跨度钢结构设计领域的竞争力和声誉。
1.3 研究意义大跨度钢结构空间管桁架在现代建筑中起着至关重要的作用。
其研究意义主要体现在以下几个方面：大跨度钢结构空间管桁架设计的研究可以有效提高建筑结构的抗震性能和承载能力。
由于大跨度空间结构受到外力作用较大，必须具有较高的稳定性和抗风、抗震能力。
对其设计关键点进行分析和优化可以大幅提高整体结构的安全性。
钢管桁架工程设计方案范本
钢管桁架工程设计方案范本项目概述钢管桁架是一种结构稳定、承载能力强、施工方便的钢结构工程，广泛应用于工业厂房、体育馆、航空航天设施等领域。
本文将针对一座工业厂房的钢管桁架工程进行设计，包括结构形式、材料选取、计算和施工等方面。
设计依据本设计方案遵循《建筑钢结构设计规范》（GB 50017-2017）以及相关建筑材料和工程施工的技术标准。
同时，考虑到实际工程情况，会根据地质、气候、使用要求等因素进行适当的调整和改进。
设计标准1. 《建筑钢结构设计规范》（GB 50017-2017）2. 《建筑结构荷载规范》（GB 50009-2012）3. 《建筑受力分析规范》（GB 50011-2010）结构形式及荷载分析本工程采用钢管桁架结构形式，桁架主要由直径为Φ89mm，壁厚为6mm的焊接钢管构成。
根据建筑荷载规范和实际工程要求，进行了荷载分析，包括静载荷和动载荷。
1. 静载荷：包括建筑自重、设备、冰雪、风荷载等。
2. 动载荷：主要针对工业厂房所处的地震作用进行分析并考虑。
结构设计1. 桁架结构设计根据实际荷载和现场条件，对桁架结构进行设计和优化。
采用有限元分析方法，结合应力、变形等指标，对桁架节点及连杆进行合理布局和尺寸设计。
2. 桁架节点设计桁架节点采用钢板连接，焊接节点对焊接电流、速度以及焊缝等参数进行详细的计算和检验。
同时，在设计过程中考虑到了焊接热变形、残余应力等方面的影响，并采用相应的措施进行补偿和修正。
3. 防腐设计由于工业厂房环境较为恶劣，对桁架结构进行了防腐设计。
防腐方式主要包括热浸镀锌和喷涂防腐漆等，确保桁架结构能够在长期使用中不受腐蚀影响。
材料选取1. 钢管材料采用焊接钢管作为桁架的主要材料，其具有高强度、耐腐蚀等优点，能够满足工程的安全要求。
同时，通过对钢管的焊接工艺和焊接材料进行合理选择，确保焊接接头牢固可靠。
2. 连接件连接件采用高强度螺栓和焊接方式，确保其与钢管的连接牢固可靠。
大跨度钢结构空间管桁架设计要点分析
大跨度钢结构空间管桁架设计要点分析大跨度钢结构空间管桁架是一种常用于大跨度空间结构的主要结构形式，其设计极为复杂，需要考虑诸多因素。
本文将对大跨度钢结构空间管桁架的设计要点进行分析，以便工程师和设计师更好地理解和应用这一结构形式。
一、荷载分析在设计大跨度钢结构空间管桁架时，首先需要对结构所受荷载进行分析。
这些荷载包括静载荷和动载荷，如自重、风荷载、雪荷载、地震荷载等。
在设计过程中，需要充分考虑各种荷载的作用，以确保结构的安全性和稳定性。
静载荷通常由结构自重和附加荷载组成，而动载荷则包括风荷载、雪荷载和地震荷载等，这些荷载的大小和作用方式对结构的设计都有重要影响。
二、结构形式选择钢结构空间管桁架可以采用各种不同的结构形式，如平面桁架、空间桁架、曲面桁架等。
在设计时需要充分考虑结构所处的环境和功能需求，选择最适合的结构形式。
一般来说，大跨度空间管桁架适合采用曲面结构形式，这样可以更好地适应外部荷载的作用，并且能够提供更大的空间利用效率。
而在选择结构形式时，还需要考虑材料的可获性、加工制造的工艺技术和易于维护等因素。
三、材料选择在大跨度钢结构空间管桁架设计中，材料的选择是至关重要的。
一般来说，钢材是最常用的结构材料，因为它具有较高的抗压、抗拉和抗弯强度，并且具有良好的可塑性和施工性能。
对于有些场合，还可以考虑使用碳纤维等新型结构材料，以提高结构的性能和使用寿命。
在材料选择时，需要充分考虑材料的物理力学性能、腐蚀抗性、消防性能等因素。
四、构造形式设计大跨度钢结构空间管桁架的构造形式设计需要考虑很多因素，比如结构的整体稳定性、承载能力、连接方式、防腐蚀措施、维护便利性等。
一般来说，结构的构造形式应符合规范的要求，可采用焊接、螺栓连接、铆接等方式，以确保结构的稳定性和安全性。
还需要考虑结构的防腐蚀措施，一般采用涂漆、镀锌等方式保护结构，延长其使用寿命。
五、节点设计节点是大跨度钢结构空间管桁架的关键部位，其设计直接关系到结构的整体性能。
管桁架端部节点大样
管桁架端部节点大样
桁架端部节点大样通常是指桁架结构的节点连接处的大样图。
桁架结构是一种由杆件和节点组成的空间结构，节点是连接杆件的部分，而大样图则是用来展示节点连接处的构造细节和连接方式的图纸。
在设计桁架结构时，需要制作桁架端部节点大样图来详细展示节点的构造，包括连接杆件的方式、节点的尺寸、连接螺栓的规格等。
这有助于工程师和施工人员理解节点的结构和安装方式，确保桁架结构的稳定性和安全性。
大样图通常包括以下内容：
1. 节点的三维图示，展示节点的外形和内部结构；
2. 节点连接的细节图，包括连接螺栓的布置、数量和规格；
3. 节点尺寸标注，包括节点的长、宽、高等尺寸参数；
4. 节点材料和加工要求，指明节点所采用的材料和加工工艺；
5. 其他特殊要求，如防腐处理、防火要求等。
在制作桁架端部节点大样图时，需要充分考虑结构的承载要求、施工的可行性以及材料的可获性，确保大样图的设计符合实际工程
的要求。
总的来说，桁架端部节点大样是桁架结构设计中非常重要的一
部分，它展示了节点连接的细节和构造，对于确保桁架结构的稳定
性和安全性具有重要意义。
大跨度钢结构空间管桁架设计要点分析
大跨度钢结构空间管桁架设计要点分析大跨度钢结构空间管桁架是一种广泛用于大型建筑物、桥梁、机场候机厅、体育馆等场所的结构形式。
它的特点是具有较高的稳定性、强度、刚度和抗震性能，同时具有造价低、施工速度快等优点，因此受到了各行各业的广泛关注。
本文将从结构设计、荷载分析、节点设计和连接方式等方面分析大跨度钢结构空间管桁架的设计要点。
一、结构设计1、固定支撑系统大跨度钢结构空间管桁架需要在地面或架空架设，这需要有稳定结构来支持其重量和荷载。
严格的支撑系统设计可以确保管桁架的稳定性和安全性。
2、弯曲刚度空间管桁架的弯曲刚度对其整体强度和稳定性有重要作用。
设计时必须充分考虑管柱、横拉杆等材料的选型，以及管壁厚度、截面尺寸的设计等因素，以满足桁架在使用过程中的受力要求。
3、抗震性能大跨度钢结构空间管桁架的抗震性能是其安全性和稳定性的重要保障。
通过合理的结构设计，如增加抗震支撑、设置抗震缓冲等措施，可以提高空间管桁架的抗震性能。
二、荷载分析荷载分析是大跨度钢结构空间管桁架设计中至关重要的一环。
荷载分析涉及到静力荷载、动力荷载、温度荷载等。
在设计中应该考虑如下因素：1、荷载类型大跨度钢结构空间管桁架要承受风、雨、雪、地震等各种荷载，因此，必须综合考虑这些荷载类型和其可能带来的效应。
2、荷载位置荷载位置对管桁架的受力情况和结构稳定性有直接影响。
设计时应对各种荷载位置进行精细计算和分析。
3、荷载大小荷载大小对管桁架所需要承受的强度和稳定性产生影响，因此，必须根据荷载大小选择合适的钢材、截面形状等结构要素。
三、节点设计大跨度钢结构空间管桁架的节点设计依赖于连接方式的选择。
节点设计需要注意以下几点：1、连接强度节点连接的强度是管桁架的基本保证，因此选用合适的连接方式可以提高连接强度，保证整个管桁架的稳定性和安全性。
节点刚度对于整个管桁架的稳定性和传力效果有着很大影响。
设计时必须考虑到节点的刚度和扭转变形等情况，并通过强度计算和结构仿真等方法对其进行评估。
74桁架节点设计
74桁架节点设计桁架节点设计是建筑结构设计中一个非常重要的部分，其质量和性能直接影响到整个结构的安全性和稳定性。
下面将详细介绍桁架节点设计的相关内容。
首先，桁架节点设计需要考虑的主要因素有以下几个：1.荷载：桁架结构在使用过程中会承受各种不同的荷载，如永久荷载、变动荷载、地震荷载等。
节点设计需要根据这些荷载确定节点的强度和刚度。
2.材料：桁架节点的设计需要选择合适的材料，通常使用的是钢材。
设计时需要考虑到材料的强度、延展性以及耐腐蚀性等因素。
3.连接方式：桁架节点连接方式的选择直接关系到节点的刚度和可靠性。
目前常用的连接方式有焊接、螺栓连接和铆钉连接等。
4.几何形状：桁架节点的几何形状决定了其受力方式。
设计时需要合理确定节点的形状，以保证节点在受力时能够发挥最佳的性能。
5.约束条件：桁架节点的设计需要考虑到与其他构件的连接方式，如梁、柱等。
在设计中需要确保节点的连接方式能够满足结构设计的要求。
桁架节点设计的步骤如下：1.收集设计数据：首先需要收集设计所需的荷载数据以及其他相关数据，如材料性能等。
2.选择节点连接方式：根据桁架结构的构造形式和实际情况，选择合适的节点连接方式。
3.计算节点受力：根据节点的几何形状和受力方式，进行节点受力计算。
在计算中需要考虑各种不同的荷载情况，如静载、动载等。
4.设计节点尺寸：根据节点的受力情况，进行节点尺寸的设计。
在设计中需要考虑节点的强度和刚度等方面。
5.检查节点设计：对设计的节点进行检查，确保其满足结构设计的要求。
在检查中需要考虑节点的安全性、稳定性和可靠性等方面。
6.绘制节点图纸：最后需要根据设计结果，将节点设计绘制成图纸。
图纸中需要标注节点的尺寸和连接方式等信息。
总结起来，桁架节点设计是建筑结构设计中一个复杂而重要的环节，需要综合考虑多种因素，如荷载、材料、连接方式、几何形状和约束条件等。
只有在综合考虑了这些因素的情况下，才能设计出满足结构要求的桁架节点。
7.4 桁架节点设计
弦杆和连接角钢连接一侧的焊缝长度为：
拼接角钢长度为
b为间隙，一般取10—20mm。
下弦杆与节点板间的焊缝按传递弦杆内力之差N 或弦杆较大内力的15％（取大者）。 弦杆与节点连接一侧的焊缝：
2）各杆与节点板的传力焊缝 “D”
2．节点板设计
1） 形状；矩形、梯形等， 其他形状时，至少应有二条平行边。
2）厚度： 梯形和平行弦屋架：内力由腹杆传给弦杆，节点板 的厚度由腹杆最大内力决定。 三角形屋架：节点板的厚度由上弦杆内力决定。 支座节点板厚度比中间大2mm 。 中间节点板的厚度参照表P293 7.6选用。
节点板的拉剪破坏计算：
弦杆自身拼接的传 力焊缝“C”。
(4) 上弦跨中拼接节点
竖向力为P-(Nl+N2)sin 由弦杆与节点板间的8条焊缝承 担的， 水平分力由拼接角钢传递。
(5) 支座节点
铰接支座：传递竖向支座反力 刚接支座：传递端部弯矩产生的水平力和竖向反力。
1）简支梯形屋架支座节点 ：
传递路线： 屋架杆件合力节 点板通过“L”焊缝 将部分合力肋 板，节点板与肋板 通过水平的“H”焊 缝将合力传给底 板。
e不超过较大杆件截面高度的5％，不考虑偏心产生 的附加弯矩；否则按汇交节点的各杆件线刚度分配偏心 力矩，按偏心受力构件计算杆件的强度和稳定。
式中 M=(Nl+N2)e为偏心力矩； Mi——分配给第i杆的力矩； Ki——第i杆的线刚度； Ki——汇交于节点各杆线刚度之和。
(4) 避免焊缝过分密集 节点板上各杆件间焊缝的净距a： 静载 a10~20mm；动载 a过大削弱节点平面外刚度。 a50mm；
（2）有集中荷载的节点
大跨度钢结构空间管桁架设计要点分析
大跨度钢结构空间管桁架设计要点分析
1. 结构稳定性：针对大跨度结构，稳定性是设计中最重要的考虑因素之一。
稳定性设计包括对整体结构的稳定性和各个构件的稳定性分析。
对于整体结构的稳定性分析，需要考虑结构的整体抗侧扭刚度和抗倾覆能力。
而对于构件的稳定性分析，需要考虑每个构件的屈曲强度和稳定性，确保在各种荷载情况下构件不会失稳。
2. 强度设计：钢结构空间管桁架需要承受大跨度的载荷，因此强度设计是非常关键的要点。
强度设计涉及到各个构件的截面尺寸和材料选型。
在设计中需要根据结构的荷载情况和使用要求确定合适的截面尺寸，同时根据构件所处的应力状态来选择合适的材料，以确保结构满足强度要求。
4. 节点设计：大跨度钢结构空间管桁架的节点设计也是关键的要点之一。
节点连接是整体结构的关键部位，直接影响结构的力传递和承载能力。
在节点设计时需要考虑节点的强度、刚度和稳定性。
常见的节点连接形式包括焊接、螺栓连接和铆接等，需要根据实际情况选择合适的连接方式，并对节点进行充分的计算和验证，确保节点设计的可靠性。
5. 防腐设计：由于大跨度钢结构空间管桁架常常用于室外环境，对防腐设计也需要进行考虑。
防腐设计主要包括对钢结构材料的选择和防腐处理的选用。
选择合适的材料和防腐处理方法可以有效延长结构的使用寿命，并减少后期的维护成本。
在进行大跨度钢结构空间管桁架设计时，需要综合考虑结构稳定性、强度设计、刚度设计、节点设计和防腐设计等要点，以确保结构的安全可靠性和经济性。
7.4 桁架节点设计解析
2．节点板设计
1） 形状；矩形、梯形等， 其他形状时，至少应有二条平行边。
2）厚度： 梯形和平行弦屋架：内力由腹杆传给弦杆，节点板 的厚度由腹杆最大内力决定。 三角形屋架：节点板的厚度由上弦杆内力决定。 支座节点板厚度比中间大2mm 。 中间节点板的厚度参照表P293 7.6选用。
节点板的拉剪破坏计算：
7．4 桁架节点设计
力。
P294
节点设计：确定节点的构造，连接焊缝及节点承载 形式：使用节点板和不使用节点板 。
一、双角钢截面杆件的节点
1．节点设计的一般原则： (1) 各杆轴线汇交于节点中心。 截面的形心与肢背的距离调整为5mm的倍数。 (2) 角钢切断面时，一般应与其轴线垂直。
(3) 截面改变处应设在节点上 以两劲肋、“L”及 “H”焊缝四个部分。
底板所需毛面积 ：
An=R／fc A0——锚栓孔面积。
底板短边尺寸200mm。
底板的厚度为 t
6M f
一般 t 16m。
水平焊缝“H”应能传递全部反力R。 肋板与节点板间的竖向焊缝“L”，按每块肋板竖直焊 缝的受力为V=R/4及M=Ve计算。 加劲肋的高度与节点板高度一致，厚度取等于或略 小于节点板的厚度。 加劲肋的强度按悬臂梁验算。
(3)下弦跨中拼接节点
弦杆内力较大，为保证 拼接处具有足够的强度和刚 度，用拼接角钢来拼接。
拼接角钢与弦杆规格相同，切 去部分竖肢及直角边棱。 切肢=t+hf+5mm，
切肢切棱引起的截面削弱不太 大，由节点板来补偿。
弦杆拼接节点的计算 ：
1）弦杆自身拼接的传力焊缝C按：
A）传递两侧弦杆内力较小的N
弦杆自身拼接的传 力焊缝“C”。
(4) 上弦跨中拼接节点
桁架节点设计
桁架节点设计嘿，朋友们！今天咱来聊聊桁架节点设计这档子事儿。
你说这桁架节点设计像啥？就好比是一座大楼的关节呀！要是这关节不给力，那整座大楼不就摇摇欲坠啦？所以可千万别小瞧了它。
咱先来说说这节点设计的重要性。
你想想看，桁架就像是一个大力士，得扛起好多重量呢，那节点就是让这个大力士稳稳站住的关键。
要是节点没设计好，那还不得散架呀！这可不是开玩笑的。
那怎么才能设计好桁架节点呢？这可得好好琢磨琢磨。
首先呢，材料得选对咯。
就像你要盖房子，总不能用烂木头吧？得挑结实的、耐用的材料，这样节点才能坚固可靠呀。
然后呢，尺寸得精确。
差之毫厘谬以千里，这可不是说着玩的。
稍微有点偏差，可能整个桁架的性能就大打折扣啦。
还有啊，节点的形状也有讲究呢。
有的像个小圆盘，有的像个小星星，不同的形状有不同的用处。
这就跟人穿衣服似的，得根据场合选合适的款式，对吧？咱再说说连接方式。
就好比人与人手牵手，得牵得紧才行呀。
焊接、螺栓连接，各有各的好处。
焊接就像把两个人粘在一起，牢固得很；螺栓连接呢，就像是用扣子扣上，也挺稳当。
设计的时候还得考虑受力情况呢。
就像人跑步，不同的姿势受力可不一样。
得让节点能承受各种力的作用，这样桁架才能在各种情况下都稳稳当当的。
我记得有一次，看到一个桁架，那节点设计得真是巧妙啊！就像一件艺术品一样。
让人忍不住感叹，这设计师可真是厉害呀！总之呢，桁架节点设计可不是一件简单的事儿。
得细心、得用心、还得有创意。
可不能马马虎虎的，不然出了问题那可就麻烦大啦！咱可得把这关节设计得结结实实的，让桁架能稳稳地发挥作用，为我们的生活和工作添砖加瓦呀！这就是我对桁架节点设计的看法，你们觉得呢？原创不易，请尊重原创，谢谢!。
建筑钢结构设计第一章(二)桁架节点设计
K1N 2 0.7hf1
f
w f
2hf 1
肢尖焊缝：
N N1 N2
lw2
K2N 2 0.7hf2
f
w f
2hf
2
K1, K2 角钢肢背、肢尖焊缝内 力分配系数
hf1 , hf2 肢背、肢尖焊缝焊脚尺 寸
f
w f
角焊缝强度设计值
⑵有集中荷载的节点
节点板伸出
单根腹杆的节点板按下式计算： N f
be t
be 节点板的有效宽度，当用螺栓连接时，应取净宽度
t 板件厚度，
应力扩散角，取30°。
由试验研究，桁架节点板在斜腹杆压力作用下的稳定： ⑴对有竖腹杆的节点板，当 c t 15 235 f y 时， 可不计算稳定,否则应进行稳定计算。 在任何情况下 c t 不得大于 22 235 f y ， c为受压腹杆连接肢端面中点沿腹杆轴线方向 至弦杆的净距离，t为节点板厚度。
⑶ 如弦杆截面需变化，截面改变点应在节点上。
当偏心e＞0.05h时考
虑偏心对杆件产生的
附加弯矩：
Mi
M
Ki Ki
偏心力矩：M (N1 N2 )e
Ki
-第i杆的线刚度
Ki
EI i li
⑷节点板上各杆件之间的间距a:
受静载时， a 10 ~ 20 受动载时， a 50
2.节点板设计：
2 f
ftw
f
6M 2 0.7hf lw2
f
N 2 0.7hf lw
④支座节点板、加劲肋与支座底板的水平焊缝： 传递全部反力R。
方管桁架常见节点计算公式
方管桁架常见节点计算公式在建筑结构中，方管桁架是一种常见的结构形式，它由许多方管组成，通过节点连接在一起，形成一个整体的结构。
在设计和施工过程中，需要对方管桁架的节点进行计算，以确保其稳定性和安全性。
本文将介绍方管桁架常见节点的计算公式，帮助工程师和设计师更好地理解和应用这些公式。
1. 节点受力分析。
在进行节点计算之前，首先需要进行节点受力分析。
节点受力分析是指对节点处的受力进行分析，包括受力方向、大小和作用点等。
通过节点受力分析，可以确定节点处的受力情况，为后续的计算提供基础。
2. 节点内力计算。
节点内力计算是指对节点处的内力进行计算，包括节点处的受力情况、受力方向、大小和作用点等。
通过节点内力计算，可以确定节点处的内力情况，为后续的节点稳定性计算提供基础。
3. 节点稳定性计算。
节点稳定性计算是指对节点处的稳定性进行计算，包括节点的承载能力、变形情况、受力情况等。
通过节点稳定性计算，可以确定节点的稳定性情况，为后续的节点设计和施工提供依据。
4. 节点刚度计算。
节点刚度计算是指对节点处的刚度进行计算，包括节点的刚度大小、刚度方向、刚度作用点等。
通过节点刚度计算，可以确定节点的刚度情况，为后续的节点设计和施工提供依据。
5. 节点连接计算。
节点连接计算是指对节点处的连接进行计算，包括节点的连接方式、连接强度、连接刚度等。
通过节点连接计算，可以确定节点的连接情况，为后续的节点设计和施工提供依据。
在进行方管桁架节点计算时，需要根据实际情况选择合适的计算公式，并进行综合分析。
在实际工程中，通常会采用有限元分析等先进的计算方法，对节点进行更精确的计算和分析。
同时，还需要考虑节点的材料特性、施工工艺、环境条件等因素，综合考虑节点的稳定性、安全性、经济性等方面的要求，进行合理的节点设计和计算。
总之，方管桁架常见节点计算公式是方管桁架设计和施工过程中的重要内容，通过合理的节点计算，可以确保方管桁架结构的稳定性和安全性，为工程的顺利进行提供保障。
管桁架支座节点设计
管桁架支座节点设计管桁架支座节点啊，就像是管桁架这个“巨人”的脚丫子，可别小瞧这脚丫子，它要是没设计好，这“巨人”可就得摔个大马趴。
你想啊，这支座节点就如同一个超级精密的枢纽，是力量传递的关键通道。
要是把管桁架比作一列超级列车，那支座节点就是那铁轨的连接点，得稳稳当当的，稍微有点差池，这列车可就得脱轨喽，那场面就像喝醉了的大汉在冰面上跳舞，完全失控。
在设计这个支座节点的时候，就像是在给一个超级挑剔的美食家做一道绝世菜肴。
材料的选择就像挑选食材，每一种钢材就像是不同的食材，有的像韧性十足的牛肉，有的像坚硬的核桃。
得把它们巧妙地组合起来，要是选错了材料，就好比在蛋糕里放了辣椒，那味道可就怪异极了。
节点的连接方式呢，那可是门大学问。
它有点像玩拼图，但是这个拼图可不像儿童玩的那么简单。
每个零件的拼接就像是在完成一场高难度的乐高搭建，而且是那种不能有丝毫差错的搭建，一旦一块拼错了，整个结构可能就像纸牌屋一样，呼啦一下全倒了。
有时候啊，计算支座节点的受力就像是在预测一个超级调皮孩子的行为。
你得考虑到各种情况，就像这孩子可能突然往左跑，也可能突然往右跳。
风荷载啦、雪荷载啦，这些外力就像是孩子捣蛋的小手段，我们得提前做好防范，不然这“孩子”能把整个管桁架结构折腾得七荤八素。
我们还要给这个支座节点穿上合适的“衣服”，也就是防腐防锈措施。
这就好比给娇嫩的皮肤涂上防晒霜，要是不涂，那节点就会被腐蚀得千疮百孔，就像被虫子蛀了的苹果，原本强壮的结构也会变得弱不禁风。
设计管桁架支座节点还得考虑到它的灵活性，这就像给舞者设计鞋子，既要能稳稳地站着，又要能灵活地转动。
如果太僵硬，那管桁架在面对一些微小的变形需求时，就会像被绑住手脚的人，动弹不得，然后就会产生各种应力集中的问题，那可就是大麻烦啦。
而且啊，这支座节点的外观也不能太丑，毕竟建筑也是要讲究颜值的。
它要是长得太难看，就像在一群俊男美女中突然冒出一个怪咖，整个建筑的美感都会被拉低。
管桁架钢管连接节点通用大样
管桁架钢管连接节点通用大样
管桁架是一种常见的结构形式，广泛应用于建筑、桥梁和其他
工程领域。
而连接节点作为管桁架结构中的重要组成部分，其设计
和制造对整个结构的稳定性和安全性至关重要。
本文将介绍管桁架
钢管连接节点通用大样的设计和应用。
首先，管桁架钢管连接节点的设计需要考虑结构的承载能力、
稳定性和使用寿命。
通用大样的设计应满足结构的强度和刚度要求，同时考虑施工和安装的便利性。
连接节点的设计应遵循相关的国家
标准和规范，确保其符合工程结构的要求。
其次，管桁架钢管连接节点通用大样的制造需要精密的加工和
优质的材料。
连接节点的制造应采用先进的加工设备和工艺，确保
其尺寸和形状的精确度。
同时，选用优质的钢材和焊接材料，保证
连接节点的材质和焊接质量符合标准要求，确保结构的安全可靠。
最后，管桁架钢管连接节点通用大样的应用需要严格按照设计
要求和施工规范进行。
在实际施工中，需要严格按照设计图纸和工
艺要求进行加工和安装，确保连接节点的质量和稳定性。
同时，对
连接节点进行定期的检测和维护，确保结构的安全可靠。
总之，管桁架钢管连接节点通用大样的设计、制造和应用对结构的稳定性和安全性至关重要。
只有严格按照相关的标准和规范进行设计、制造和施工，才能确保管桁架结构的安全可靠，为工程建设提供稳固的支撑。
