钢板桩深基坑施工方案
拉森钢板桩深基坑支护施工方案
![拉森钢板桩深基坑支护施工方案](https://img.taocdn.com/s3/m/9eed0e47bfd5b9f3f90f76c66137ee06eef94e6e.png)
拉森钢板桩深基坑支护施工方案一、施工前准备工作1.准备施工图纸,包括基坑布置图、支护图和施工顺序等。
2.确定施工场地,并进行地质勘察,了解地下情况和周围环境。
3.清理施工场地,将场地内的障碍物、垃圾等清除干净。
二、基坑开挖1.根据设计要求,进行基坑的开挖工作。
开挖过程中要注意保持坑壁的垂直度和水平度,确保基坑的稳定。
2.开挖完毕后,进行下部排水和护坡处理,保证基坑的排水条件和坡度。
三、支护材料的准备1.选用合适的拉森钢板桩材料,包括板桩、连接件和锚杆等。
2.对材料进行检查,确保各部件的质量合格。
四、拉森钢板桩的安装1.根据设计要求,在基坑边界处进行第一根板桩的安装。
安装时要保持板桩与坑壁的垂直度和水平度。
2.逐步安装其他板桩,通过连接件将各个板桩连接在一起,形成闭合的支护结构。
3.安装过程中要对板桩进行定位和调整,确保其位置和角度的准确性。
4.根据需要,设置水平和垂直的支护桩,以增加支撑的稳定性和强度。
5.安装完毕后,进行板桩的校正和固定。
五、施工过程控制1.在进行下一根板桩的安装之前,要对已安装的板桩进行检查,确保其位置和角度的准确性。
2.进行每一道板桩后的回填作业,填充松动土和砂石,保持基坑的稳定。
3.在施工过程中,要监测基坑变形和坑内水位,及时调整工艺,确保施工质量和安全。
六、施工完成1.完成拉森钢板桩的安装后,进行最后的检查和验收。
2.做好施工记录和资料整理,保留相关材料和文件。
3.清理施工现场,归还租借的设备和工具。
以上是拉森钢板桩深基坑支护施工方案的基本内容,具体的施工要求和操作步骤可以根据实际情况进行调整。
在施工过程中,要严格按照设计要求进行操作,合理调配人力和物力资源,确保施工质量和进度。
同时,要加强施工现场的安全管理,防止事故的发生。
深基坑钢板桩施工方案

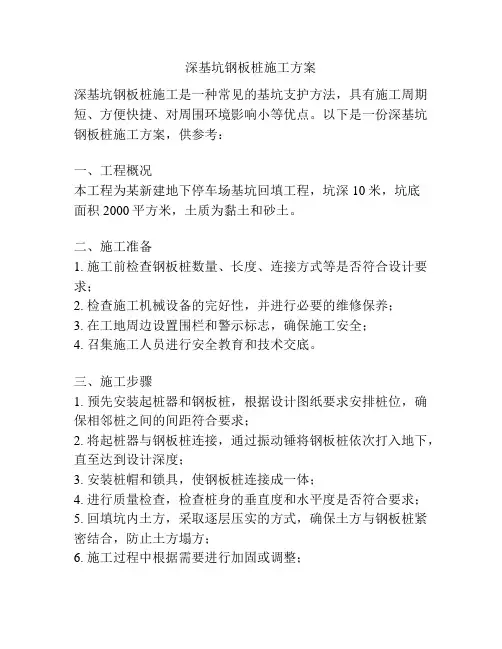

![深基坑钢板桩施工方案](https://img.taocdn.com/s3/m/03a7423000f69e3143323968011ca300a6c3f6b3.png)
深基坑钢板桩施工方案深基坑钢板桩施工是一种常见的基坑支护方法,具有施工周期短、方便快捷、对周围环境影响小等优点。
以下是一份深基坑钢板桩施工方案,供参考:一、工程概况本工程为某新建地下停车场基坑回填工程,坑深10米,坑底面积2000平方米,土质为黏土和砂土。
二、施工准备1. 施工前检查钢板桩数量、长度、连接方式等是否符合设计要求;2. 检查施工机械设备的完好性,并进行必要的维修保养;3. 在工地周边设置围栏和警示标志,确保施工安全;4. 召集施工人员进行安全教育和技术交底。
三、施工步骤1. 预先安装起桩器和钢板桩,根据设计图纸要求安排桩位,确保相邻桩之间的间距符合要求;2. 将起桩器与钢板桩连接,通过振动锤将钢板桩依次打入地下,直至达到设计深度;3. 安装桩帽和锁具,使钢板桩连接成一体;4. 进行质量检查,检查桩身的垂直度和水平度是否符合要求;5. 回填坑内土方,采取逐层压实的方式,确保土方与钢板桩紧密结合,防止土方塌方;6. 施工过程中根据需要进行加固或调整;四、施工注意事项1. 施工期间要严格按照设计要求进行操作,不得超负荷使用钢板桩,避免损坏;2. 桩身应牢固连接,避免松动,必要时进行加固;3. 施工现场要进行周边居民的安全警示,加强对施工区域的隔离和巡视;4. 如遇恶劣天气,应停止施工并采取相应的保护措施;5. 施工期间要对施工现场及周边环境进行定期清理,保持施工区域整洁;6. 如遇到无法解决的问题,应及时与设计单位、施工单位进行沟通协商。
以上是一份深基坑钢板桩施工方案,具体施工过程中,还需结合实际情况进行调整和改进。
在施工过程中,要严格按照相关规范要求进行操作,确保施工质量和安全。
同时,施工人员要具备相应的技术和安全意识,做好施工现场的管理和保护工作。
深基坑钢板桩支护专项施工方案
![深基坑钢板桩支护专项施工方案](https://img.taocdn.com/s3/m/3fa43c0ace84b9d528ea81c758f5f61fb73628af.png)
深基坑钢板桩支护专项施工方案深基坑钢板桩支护施工方案一、工程概况该工程为深基坑项目,施工区域为机关大楼后方,总占地面积约1000平方米,基坑深度达到10米。
为确保工程施工顺利进行,此处需进行钢板桩支护。
本方案旨在确保施工安全、质量和进度的前提下,合理选用支护方案,并制定施工步骤和措施。
二、施工方案1. 钢板桩材料选用:考虑到工程区域土质条件以及施工的需要,采用Q345钢板桩,规格为400*180*10mm。
桩长一般选定为15米,如果需要更长的桩长,可以上下延伸。
2. 钢板桩施工步骤:a. 基坑洗刷:首先需要清理基坑内部的积水和泥沙,确保钢板桩可顺利下埋。
b. 桩位标定:根据设计要求,在基坑界线处设置桩位标志,并按照桩位标志将桩位定位。
c. 钢板桩安装:先用挖掘机或钻机进行挖孔,挖孔深度一般为设计桩长的1/3左右。
然后对齐孔口,用挖掘机提起钢板桩,将其顺利下埋,并用锤子或振动锤将其推入地下,直至桩顶净尺固定基坑顶部土层。
d. 断桩操作:当桩长达到设计要求后,需要对桩顶进行处理,如焊接说、切断桩尖等。
3. 支撑体系施工:a. 钢板桩与支撑梁连接:支撑梁通过u型槽连接钢板桩,梁端焊接后放置在适当位置,并卸下封口梁,进行下一块钢板桩的安装工作。
b. 斜撑安装:将斜撑与钢板桩及支撑梁连接,拉紧斜撑,确保整个支撑体系稳定可靠。
4. 支撑体系监测与调整:在支撑体系安装完成后,需要进行监测,确保支撑体系的稳定性和安全性。
如有异常情况,需及时调整和修正。
5. 围护结构施工:在保证支撑体系的稳定性后,进行围护结构的施工,包括地下墙体和地下板的浇筑等。
三、施工注意事项1. 工作人员应配备合格的安全防护装备,如安全帽、防护鞋、手套等,并按照施工规范进行操作。
2. 施工现场应牢牢围起,设置明显的警示标志,防止行人进入,确保施工安全。
3. 施工期间应加强施工现场管理,减少噪音、粉尘等对周边环境的污染。
4. 施工过程中注意施工现场的稳定性,及时处理地面因施工而产生的塌方、松动等情况。
钢板桩深基坑方案
![钢板桩深基坑方案](https://img.taocdn.com/s3/m/1587a455a66e58fafab069dc5022aaea998f419b.png)
钢板桩深基坑方案摘要:深基坑工程在城市建设中扮演了重要的角色,尤其是在高层建筑和地下建筑的施工中。
钢板桩作为一种常用的边坡支护结构,在深基坑工程中发挥了关键的作用。
本文将介绍钢板桩深基坑方案的设计原理、施工方法和施工注意事项,以及将其应用于实际工程案例的效果分析。
一、引言钢板桩深基坑方案是通过安装钢板桩以加固边坡,并进行土方开挖,从而达到稳定地下结构的目的。
相比其他边坡支护结构,钢板桩具有施工简便、成本低、效果好等优点,因此被广泛应用于深基坑工程中。
二、设计原理1. 受力分析钢板桩支护结构主要承受土压力、水平荷载和竖向荷载。
在设计钢板桩深基坑方案时,需要对这些力的大小和方向进行准确的分析,以确保结构的稳定性和安全性。
2. 钢板桩选择选择合适的钢板桩是确保深基坑工程成功的关键之一。
钢板桩的选择应根据地质条件、工程要求和施工条件来确定,同时考虑钢板桩的强度、稳定性和经济性等因素。
3. 土桩组合钢板桩深基坑方案中,通常采用多个钢板桩组合成土桩,在土方开挖过程中起到支撑和固定边坡的作用。
设计土桩组合时,需要考虑土体的性质、桩间距、桩长和桩身材料等因素。
三、施工方法1. 预处理工作在进行钢板桩深基坑方案施工前,需要进行一系列的预处理工作,包括地质勘探、场地平整、地下管网的迁移等。
这些工作的完成将为后续施工提供必要的条件和保障。
2. 钢板桩的安装钢板桩的安装是钢板桩深基坑方案的核心步骤。
通常采用挖孔法或打入法进行安装。
在挖孔法中,需要使用挖孔机械将土方挖出,并按照设计要求安装钢板桩;在打入法中,需要使用打桩机将钢板桩打入地下,以达到所需的深度和强度。
3. 土方开挖钢板桩安装完成后,可以进行土方开挖。
为了保证土方开挖的稳定性和安全性,需要采取合适的土方开挖方法,并根据实际情况进行监测和调整,及时解决施工过程中遇到的问题。
四、施工注意事项1. 安全措施在钢板桩深基坑方案的施工过程中,安全是首要考虑的因素。
施工现场应设置警示标志,合理规划施工区域,配备必要的安全防护设施,并进行定期安全检查和培训。
深基坑钢板桩内支撑施工方法

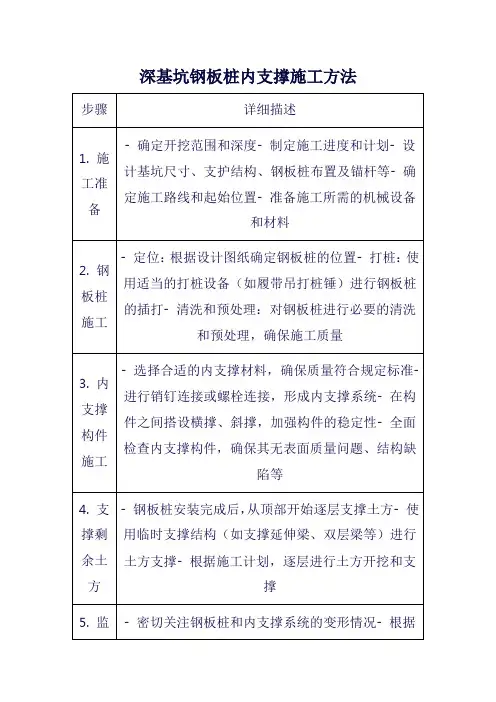

![深基坑钢板桩内支撑施工方法](https://img.taocdn.com/s3/m/3bbbf885185f312b3169a45177232f60ddcce7ab.png)
- 密切关注钢板桩和内支撑系统的变形情况- 根据监测数据及时调整施工方案,确保内支撑系统的稳定性和施工质量- 特别注意邻近建筑物、管线的安全,避免施工对其造成影响
6. 拆除工作
- 施工完成后,先拆除锚杆- 然后逐层拆除支撑结构和钢板桩- 确保拆除过程安全,避免对周边环境造成损害
深基坑钢板桩内支撑施工方法
步骤
详细描述
1. 施工准备
- 确定开挖范围和深度- 制定施工进度和计划- 设计基坑尺寸、支护结构、钢板桩布置及锚杆等- 确定施工路线和起始位置- 准备施工所需的机械设备和桩的位置- 打桩:使用适当的打桩设备(如履带吊打桩锤)进行钢板桩的插打- 清洗和预处理:对钢板桩进行必要的清洗和预处理,确保施工质量
3. 内支撑构件施工
- 选择合适的内支撑材料,确保质量符合规定标准- 进行销钉连接或螺栓连接,形成内支撑系统- 在构件之间搭设横撑、斜撑,加强构件的稳定性- 全面检查内支撑构件,确保其无表面质量问题、结构缺陷等
4. 支撑剩余土方
- 钢板桩安装完成后,从顶部开始逐层支撑土方- 使用临时支撑结构(如支撑延伸梁、双层梁等)进行土方支撑- 根据施工计划,逐层进行土方开挖和支撑
深基坑降水及钢板桩施工技术方案

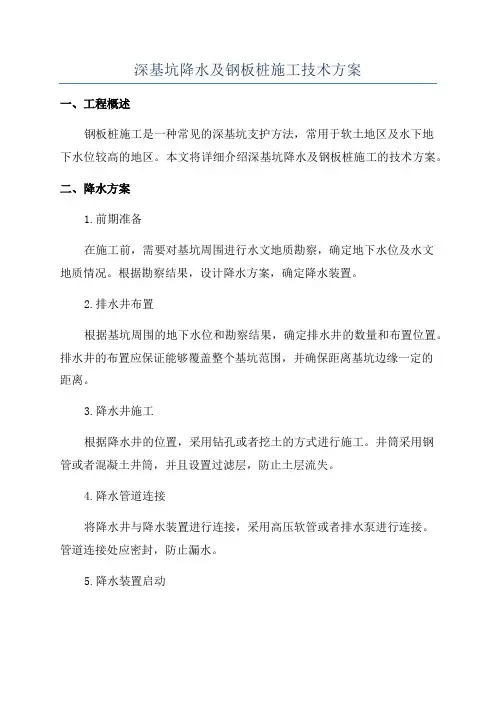

![深基坑降水及钢板桩施工技术方案](https://img.taocdn.com/s3/m/cf972086a0c7aa00b52acfc789eb172dec639963.png)
深基坑降水及钢板桩施工技术方案一、工程概述钢板桩施工是一种常见的深基坑支护方法,常用于软土地区及水下地下水位较高的地区。
本文将详细介绍深基坑降水及钢板桩施工的技术方案。
二、降水方案1.前期准备在施工前,需要对基坑周围进行水文地质勘察,确定地下水位及水文地质情况。
根据勘察结果,设计降水方案,确定降水装置。
2.排水井布置根据基坑周围的地下水位和勘察结果,确定排水井的数量和布置位置。
排水井的布置应保证能够覆盖整个基坑范围,并确保距离基坑边缘一定的距离。
3.降水井施工根据降水井的位置,采用钻孔或者挖土的方式进行施工。
井筒采用钢管或者混凝土井筒,并且设置过滤层,防止土层流失。
4.降水管道连接将降水井与降水装置进行连接,采用高压软管或者排水泵进行连接。
管道连接处应密封,防止漏水。
5.降水装置启动通过启动降水装置,将井内地下水抽到地面,实现基坑的降水。
在降水过程中,要及时监测排水量、井内地下水位及地面沉降情况,调整降水量和降水井的井筒水位。
三、钢板桩施工方案1.前期准备进行基坑降水后,根据设计要求进行基坑开挖,并进行地下水位的监测。
确定钢板桩的布置位置和数量。
2.钢板桩安装按照设计要求,将钢板桩逐节安装到预定位置,其中,桩长和桩距需根据土质和设计要求进行调整。
安装时,要注意保持桩身垂直和水平位置的准确性。
3.钢板桩连接钢板桩的连接可以通过螺栓连接或者焊接连接。
连接处必须牢固,以确保整个支护结构的稳定性。
4.后续施工在钢板桩围护结构完成后,可以进行基坑的进一步施工,如地下室地板和墙体的施工。
四、安全措施1.在施工过程中,要对基坑降水的设备和降水井进行定期检查和维护,确保降水设备的正常运行。
2.在基坑周围设置防护栏杆,防止人员掉入基坑。
3.钢板桩安装过程中,要确保操作人员的安全,防止钢板桩倒塌或者碰撞。
4.在施工现场设置合理的指示标识,明确工作区域和安全区域,确保施工人员的安全。
总结:。
深基坑工程钢板桩施工方案
![深基坑工程钢板桩施工方案](https://img.taocdn.com/s3/m/aa16bc42f02d2af90242a8956bec0975f565a464.png)
深基坑工程钢板桩施工方案一、工程概述深基坑工程是在城市建设和地铁、桥梁等地下工程施工中常见的工程类型。
钢板桩作为深基坑工程中的一种常用支护结构,其施工方案对于工程质量和安全至关重要。
二、施工前准备1. 方案确定在施工前,需要根据设计图纸和地质勘察报告确定钢板桩的尺寸和材质等技术参数。
2. 现场布置施工现场需要清理干净,并按照钢板桩的位置布置好施工设备和辅助设施,确保施工通畅。
3. 施工人员培训施工人员需要经过专业培训,熟悉钢板桩的安装操作流程和相关安全规范。
三、施工流程1. 钢板桩安装1.首先,使用挖掘机挖掘出桩位,并清理桩孔。
2.将钢板桩卷起,通过吊车运至桩位,利用振动锤或静压机将钢板桩逐节沉入桩孔。
3.在安装过程中,需要定时检查钢板桩的竖直度和深度,确保桩体符合要求。
2. 钢板桩连接1.当需要连续多段的钢板桩时,通过连接件将各段钢板桩连接成整体支撑结构。
2.连接完成后,需进行横向和纵向的校直调整,确保连接部位稳固可靠。
3. 支撑剪切墙通过连接的钢板桩形成的支撑结构,形成了深基坑工程中的支撑剪切墙,用于承受土压和地下水的作用。
四、施工质量控制1. 施工记录施工过程中需要及时记录施工情况,包括各个工序的操作时间、施工人员、关键数据等。
2. 质量检验施工完成后,对钢板桩的安装质量进行检验,包括竖直度、深度、连接部位的稳定性等。
3. 安全控制在施工过程中,要做好施工现场的安全防护工作,确保施工人员的安全,避免发生意外事故。
五、施工总结深基坑工程钢板桩施工是复杂而重要的工程环节,需要施工人员严格按照设计要求和安全规范操作,确保施工质量和安全。
通过合理的施工方案和严格的质量控制,可以保证深基坑工程的顺利进行,为城市建设和地下工程提供稳固的支撑结构。
深基坑钢板桩支护专项施工方案
![深基坑钢板桩支护专项施工方案](https://img.taocdn.com/s3/m/b859d3280a4e767f5acfa1c7aa00b52acfc79c02.png)
深基坑钢板桩支护专项施工方案1. 引言深基坑钢板桩支护是在建筑施工过程中常用的一种暂时性支护方式。
它通过钢板桩的打入,形成一个暂时的钢板桩截面支撑结构,以抵抗土压力,保证基坑的稳定。
本文将详细介绍深基坑钢板桩支护的施工方案,包括施工前准备工作、施工过程和施工后的监测与检查。
2. 施工前准备工作2.1 地质勘察与设计在进行深基坑钢板桩支护施工前,必须进行详细的地质勘察和设计工作。
地质勘察主要包括土体力学性质测试、地下水位测定等,以对基坑周边的地质条件有一个全面的了解。
设计工作则根据地质勘察结果确定钢板桩的型号、长度和布置方式等。
2.2 施工方案制定根据地质勘察和设计结果,制定深基坑钢板桩支护的施工方案。
施工方案应包括施工工艺、施工顺序、施工安全、质量控制等内容,并进行专业评审。
2.3 施工人员培训与装备准备为了保证施工过程的安全和质量,施工人员应进行相关培训,熟悉施工方案和作业规程。
同时,需要准备必要的施工装备和工具,包括钢板桩打桩机、起重设备、检测仪器等。
3. 施工过程3.1 基坑开挖根据设计要求进行基坑开挖工作。
开挖过程中应注意保证基坑边坡的稳定和防止地面沉降。
3.2 钢板桩的制作与安装选用符合设计要求的钢板桩,并进行预处理,包括防锈处理和切割成合适的长度。
随后,将钢板桩按照设计要求进行安装,确保垂直度和水平度。
3.3 填土与夯实在钢板桩的周围安装排水系统,随后进行填土与夯实工作。
填土应分层进行,并采取适当的夯实措施,确保基坑的稳定和整体的承载能力。
3.4 后续作业完成钢板桩支护后,可以进行后续的施工作业,如地下连续墙的建设、基坑排水系统的安装等。
在进行后续作业时,应注意不损坏钢板桩结构,确保施工的连续性和平稳进行。
4. 施工后的监测与检查施工完成后,应进行相应的监测和检查工作,以确保施工质量和基坑的安全稳定。
4.1 监测对钢板桩的沉降、变形、倾斜等进行定期监测。
监测结果应与设计要求进行对比,及时采取必要的措施。
深基坑工程钢板桩施工方案
![深基坑工程钢板桩施工方案](https://img.taocdn.com/s3/m/1c12e41e3d1ec5da50e2524de518964bcf84d230.png)
深基坑工程钢板桩施工方案一、工程概况二、方案设计1.钢板桩材料选择:根据基坑的深度和土壤性质,选择适当的钢板桩材料。
考虑到该区域的土壤是软弱的黏性土,建议采用厚度为20-30毫米的冷弯型钢板桩。
2.钢板桩的施工方法:钢板桩的施工分为横桩和竖桩两种方式,根据设计要求选择合适的施工方法。
在本工程中,我们将采用竖桩的方式进行施工。
3.钢板桩的安装:首先根据设计要求确定桩间距和桩距,然后在基坑外部挖掘桩孔,将桩孔清理干净并降低至设计深度。
接下来,安装钢板桩。
由于采用的是竖桩施工方式,需要使用龙门架将钢板桩逐节下沉到桩孔中。
桩与桩之间采用一定的桩距连接,以增加桩的整体稳定性。
4.钢板桩的加固:在钢板桩安装完成后,需要进行加固处理,以提高基坑的整体稳定性。
加固措施可以采用斜撑和水平支护梁。
斜撑建议设在钢板桩的四个角落,以增加桩的整体稳定性;水平支护梁则安装在桩的顶部,以增加桩的整体刚度。
5.钢板桩的护土:当钢板桩安装完成并加固后,需要进行护土工作,以防止土体坍塌。
护土可以采用混凝土浇筑或者土工布等材料进行。
在本工程中,我们将采用混凝土浇筑的方式进行护土。
三、施工流程1.基坑的准备工作:包括地面清理、基坑边缘的挖掘和清理等工作。
2.钢板桩的安装:根据设计要求,挖掘桩孔并清理干净,然后安装钢板桩。
3.钢板桩的加固:根据设计要求,安装斜撑和水平支护梁,以增加桩的整体稳定性。
4.钢板桩的护土:根据设计要求,进行混凝土浇筑或铺设土工布等护土措施。
5.施工完工:进行最后的验收,确保施工达到设计要求,并进行相关记录和整理工作。
四、安全措施1.在进行钢板桩施工时,要确保工地周围的安全,设置安全警示标志并做好交通引导工作。
2.在钢板桩安装完成后,要进行加固处理以增加桩的整体稳定性。
3.在进行护土工作时,要保证土体密实度,避免土体坍塌。
4.施工现场要设置临时围挡,确保施工区域与周围环境的隔离。
5.在施工过程中,要进行定期的安全检查,并做好相关的安全记录。
深基坑钢板桩施工方案
![深基坑钢板桩施工方案](https://img.taocdn.com/s3/m/0b3d54a9760bf78a6529647d27284b73f242363a.png)
深基坑钢板桩施工方案一、工程概况与前期准备1.1 工程概况本次施工涉及的是一项深基坑工程,具体为XX市XX区XX项目的地下基础部分。
该基坑深度为XX米,宽度为XX米,长度为XX米。
周边环境复杂,北侧紧邻城市交通主干线,南侧为居民区,东侧与西侧分别为在建工程与规划绿地。
1.2 前期准备在施工前,需完成场地清理、测量定位、地下水情况探测等基础工作。
同时,要做好临时设施如施工用电、用水、临时道路等的布置。
二、钢板桩选型与参数2.1 钢板桩选型根据工程地质条件、基坑深度及周边环境要求,选用拉森型钢板桩作为支护结构。
2.2 参数设定钢板桩的型号、长度、厚度等参数需根据地质勘察报告和支护结构设计计算结果进行选定,确保钢板桩的抗弯、抗剪及嵌固能力满足设计要求。
三、支护、支撑结构设计3.1 支护结构设计支护结构包括钢板桩、锚索(或支撑)及连接件等。
需进行详细的结构设计计算,确保支护体系的整体稳定性和安全性。
3.2 支撑结构设计支撑结构的设计应考虑到基坑开挖过程中可能出现的各种工况,确保在不利工况下仍能维持结构的稳定性。
四、基坑监测与要求4.1 监测内容监测内容包括基坑周边地表沉降、钢板桩变形、地下水位变化等。
4.2 监测要求监测工作应贯穿整个基坑施工过程,实行定时、定点、定人、定设备的原则,确保数据的准确性和连续性。
五、施工安全与措施5.1 安全管理制度建立健全安全管理体系,明确各级安全责任,确保施工过程中的各项安全措施得到有效执行。
5.2 施工现场安全加强施工现场管理,设置安全警示标志,做好施工现场的安全隔离和防护。
5.3 应急预案针对可能出现的突发情况,编制应急预案,并进行定期的演练和培训,提高应急处置能力。
六、土方开挖与排水6.1 土方开挖土方开挖应遵循“分层开挖、先撑后挖”的原则,严格控制开挖速度和深度,防止基坑失稳。
6.2 排水措施确保基坑内部排水畅通,设置有效的集水坑和排水管道,防止积水对基坑稳定性的影响。
深基坑钢板桩专项方案
![深基坑钢板桩专项方案](https://img.taocdn.com/s3/m/b269f06b0a4c2e3f5727a5e9856a561252d32182.png)
一、工程概况本工程位于某市某区,涉及深基坑(沟槽)支护工程。
基坑开挖深度约5米,开挖长度约100米,周边环境复杂,包括住宅区、道路、地下管线等。
为确保基坑开挖及周围环境的安全,特制定本专项施工方案。
二、编制依据1. 《建筑基坑支护技术规范》(JGJ120-2012)2. 《建筑地基基础设计规范》(GB50007-2011)3. 《建筑深基坑支护技术规程》(DB11/818-2013)4. 相关地方标准和规范三、施工组织与部署1. 施工单位应成立专项施工小组,负责本工程深基坑钢板桩支护施工的组织与实施。
2. 施工前,对施工人员进行技术交底,确保施工人员熟悉施工工艺和安全注意事项。
3. 施工过程中,严格执行施工方案,确保施工质量、安全、环保。
四、施工准备1. 材料准备:拉森钢板桩、I25型钢、HM300200型钢、[25槽钢等。
2. 施工设备:挖掘机、吊车、电焊机、振动锤等。
3. 施工人员:项目经理、技术负责人、施工员、质检员等。
五、支护系统设计1. 钢板桩材料:采用拉森SP-钢板桩,长9m,宽度0.4m。
2. 钢板桩支护施工长度按周转考虑,沟槽每次开挖20--40米,回填完成后进行下一段施工。
3. 采用I25型钢作支撑,支撑间距为3m,双层。
HM300200型钢作围檩,采用[25槽钢制作成牛腿焊接在拉森钢板桩上。
4. 内支撑采用I25型钢支撑在围檩上,间距3m。
六、基槽支护施工工艺及工艺要求1. 钢板桩施工:首先,根据设计要求,确定钢板桩的布置方式和施工顺序。
然后,使用振动锤将钢板桩打入土层,确保钢板桩垂直、平整、牢固。
2. 支撑施工:在钢板桩施工完成后,安装I25型钢支撑和HM300200型钢围檩,确保支撑和围檩连接牢固。
3. 内支撑施工:在内支撑和围檩安装完成后,安装I25型钢内支撑,确保内支撑间距符合设计要求。
七、基槽监测措施1. 施工过程中,对基坑周边建筑物、道路、地下管线等进行监测,确保安全。
钢板桩支护方案施工方案(3篇)
![钢板桩支护方案施工方案(3篇)](https://img.taocdn.com/s3/m/07fa5e76a31614791711cc7931b765ce04087a79.png)
第1篇一、项目背景随着城市化进程的加快,地下工程、深基坑工程等建设项目日益增多,钢板桩支护作为一种常用的基坑支护形式,因其施工速度快、造价低、环保等优点,在工程中得到广泛应用。
本方案针对某深基坑工程,详细阐述钢板桩支护的施工方案。
二、工程概况1. 工程名称:某住宅小区地下室工程2. 基坑深度:6.5m3. 基坑宽度:20m4. 基坑长度:100m5. 土层情况:表层为杂填土,以下为粉质粘土和砂质粉土。
三、钢板桩支护方案设计1. 支护形式:采用钢板桩围护结构,桩间连接采用锁口连接,以增强整体稳定性。
2. 桩型选择:根据地质条件,选择HPB300级钢筋焊接的H型钢桩,桩长为8.0m,桩宽为0.6m,桩厚为0.3m。
3. 桩距设计:根据基坑深度和土层情况,桩距设置为1.2m。
4. 桩顶标高:桩顶标高为地面以上0.5m。
5. 桩基础:采用桩端扩底的方式,扩底直径为1.2m,扩底深度为1.0m。
6. 防渗措施:在桩间设置防水板,以防止地下水渗入基坑内部。
四、施工准备1. 施工材料:H型钢桩、锁口连接件、防水板、锚杆、钢筋网片、混凝土等。
2. 施工设备:吊车、打桩机、振动锤、钢筋加工设备、混凝土搅拌运输车等。
3. 施工人员:项目管理人员、施工技术人员、施工工人等。
4. 施工场地:平整场地,设置材料堆场、设备停放场等。
五、施工工艺1. 钢板桩打入- 根据设计图纸,确定钢板桩的打入顺序和方向。
- 使用吊车将钢板桩吊至指定位置,用振动锤打入。
- 打入过程中,注意控制桩的垂直度和间距,确保符合设计要求。
2. 锁口连接- 在钢板桩打入后,进行锁口连接。
- 使用专用的锁口连接件,确保连接牢固。
3. 防水板设置- 在钢板桩围护结构完成后,设置防水板。
- 防水板应与钢板桩紧密贴合,防止地下水渗入。
4. 桩基础施工- 在钢板桩围护结构完成后,进行桩基础施工。
- 采用钻孔或人工挖掘的方式,进行桩端扩底。
- 在桩端扩底后,进行混凝土浇筑。
深基坑钢板桩工程施工方案
![深基坑钢板桩工程施工方案](https://img.taocdn.com/s3/m/421c4b570640be1e650e52ea551810a6f524c823.png)
本工程为某住宅小区地下车库深基坑工程,基坑深度约为6.5米,基坑周长约为120米。
地质条件为粘土、粉质粘土,地下水位较浅。
基坑支护采用拉森钢板桩支护结构,以确保基坑的稳定和安全。
二、编制依据1. 国家及地方相关法律法规;2. 《建筑基坑支护技术规范》(GB 50007-2011);3. 《建筑桩基技术规范》(JGJ 94-2008);4. 《地基与基础设计规范》(GB 50007-2011);5. 施工图设计文件;6. 施工组织设计。
三、施工准备1. 施工人员:组织专业施工队伍,确保施工人员具备相关资质和技能;2. 施工材料:拉森钢板桩、型钢、混凝土、锚杆、土工布等;3. 施工设备:振动锤、挖掘机、吊车、打桩机、混凝土搅拌机、运输车辆等;4. 施工现场:平整场地,搭建施工围挡,设置施工临时道路。
四、施工工艺1. 钢板桩施工:(1)测量放线:根据设计图纸进行测量放线,确保钢板桩位置准确;(2)桩基开挖:采用挖掘机进行桩基开挖,挖至设计标高;(3)钢板桩打入:采用振动锤将钢板桩打入土层,确保钢板桩垂直、密实;(4)接桩:采用焊接或螺栓连接方式连接钢板桩,确保连接牢固;(5)锁口封闭:在钢板桩锁口处填充密封材料,防止地下水渗入。
2. 内支撑施工:(1)支撑结构设计:根据设计要求,确定支撑结构形式和尺寸;(2)支撑材料:选用符合要求的型钢,焊接成支撑框架;(3)支撑安装:将支撑框架安装在钢板桩上,确保支撑牢固;(4)支撑加固:采用锚杆或土钉进行加固,确保支撑稳定。
3. 混凝土浇筑:(1)模板安装:根据设计要求,安装模板,确保模板牢固、平整;(2)混凝土浇筑:采用混凝土搅拌机进行搅拌,用运输车辆将混凝土运至施工现场,浇筑至设计标高;(3)养护:混凝土浇筑完成后,进行养护,确保混凝土强度达到设计要求。
五、施工安全保证措施1. 施工人员必须穿戴安全帽、安全带等个人防护用品;2. 施工现场设置安全警示标志,确保施工安全;3. 严格执行施工规范,确保施工质量;4. 定期进行安全检查,及时发现并消除安全隐患。
深基坑钢板桩施工方案
![深基坑钢板桩施工方案](https://img.taocdn.com/s3/m/b2d6b816905f804d2b160b4e767f5acfa1c78302.png)
深基坑钢板桩施工方案1. 简介深基坑钢板桩是在土壤中挖掘深度较大的基坑时常采用的一种基坑支护结构形式。
该施工方案旨在介绍深基坑钢板桩的施工流程、施工要点以及相关安全措施。
2. 施工流程深基坑钢板桩的施工流程主要包括以下几个步骤:2.1 基坑布置与测量在施工前,需根据设计图纸确定基坑的位置和尺寸。
同时,还需进行周边环境的勘察,了解地下管网、地质情况等影响施工的因素。
测量工作包括确定基坑位置、尺寸以及周边地形的测量。
2.2 钢板桩的安装首先,根据设计要求,确定钢板桩的型号、长度和布置间距等参数。
然后,在基坑挖掘的过程中,逐步进行钢板桩的安装。
钢板桩一般通过振动和冲击的方式进入土壤,直至达到设计要求的深度。
2.3 钢板桩连接钢板桩安装完成后,需要进行连接处理,以形成连续的支撑墙体。
常用的连接方式包括焊接和拧螺栓连接。
连接处需进行质量检测,确保连接牢固。
2.4 桩周土方开挖钢板桩安装完成后,开始进行桩周土方的开挖。
开挖顺序应根据设计要求和实际情况进行合理安排,避免土方过于陡峭导致滑坡等安全事故。
2.5 钢板桩施工质量检查对于每根钢板桩的施工质量进行检查,主要包括检查桩身的垂直度、桩头的平整度、桩身的变形等情况。
同时,还要进行施工记录和施工数据的整理。
3. 施工要点3.1 施工前的准备工作在施工前,需充分了解地质情况、地下管网的分布以及周边环境。
同时,应根据基坑尺寸和土壤条件选择适宜的钢板桩型号和长度。
3.2 振动与冲击施工技术振动和冲击是安装钢板桩的常用施工技术。
振动施工时,需掌握振动力的控制,避免桩身过度弯曲或损坏。
冲击施工时,需掌握冲击力的控制,避免施工过程中的地震反应和对周围环境的干扰。
3.3 桩周土方开挖技术桩周土方开挖需根据设计要求进行合理安排,避免过度开挖或不足开挖。
在土方开挖过程中,应注意土方的坡度和稳定性,并采取相应的支护措施。
3.4 施工质量控制在钢板桩的施工过程中,应进行严格的质量控制。
钢板桩及锚杆深基坑支护施工方法6篇
![钢板桩及锚杆深基坑支护施工方法6篇](https://img.taocdn.com/s3/m/f6b78db6f605cc1755270722192e453610665bfe.png)
钢板桩及锚杆深基坑支护施工方法6篇第1篇示例:钢板桩及锚杆深基坑支护施工方法随着城市建设的不断推进,深基坑工程在城市建设中扮演着至关重要的角色。
而在深基坑工程中,钢板桩及锚杆是常见的支护施工方法,能够有效地保障基坑的稳定和安全。
本文将介绍钢板桩及锚杆的深基坑支护施工方法及相关注意事项。
1. 钢板桩的种类钢板桩是一种常用的支撑结构,可分为U型钢板桩、Z型钢板桩和平面钢板桩等多种类型。
选择不同类型的钢板桩要根据基坑的具体情况和工程要求来确定。
2. 钢板桩的安装钢板桩的安装是整个支护施工的重要环节。
首先要对基坑边缘进行清理和开挖,然后根据设计要求设置好基础支撑,接着逐步安装钢板桩,并采取必要的加固措施。
3. 钢板桩的连接在安装钢板桩时,需要注意钢板桩之间的连接方式。
一般可以采用锁口连接、边挡板连接或卡扣连接等方式,确保连接牢固可靠。
4. 钢板桩的固定为了保证钢板桩的稳定性,需要进行合适的固定措施。
可以采用拔樁和钻孔灌注桩等方法对钢板桩进行加固固定。
5. 钢板桩的去除在基坑支护完成后,需要对钢板桩进行拆除。
拆除钢板桩时要注意控制拔出力度,避免对周围环境和结构产生不利影响。
1. 锚杆的选择锚杆是深基坑支护结构中常见的一种材料,主要分为螺旋锚杆和预应力锚杆两种。
根据基坑的情况和土质条件选择合适的锚杆类型。
2. 锚杆的施工在进行锚杆的施工时,首先要进行锚孔的钻作,然后将锚杆沿着锚孔深度推入,并进行预应力拉拔或固结固定,最后进行锚固胶浆灌注。
3. 锚杆的张力对于预应力锚杆,需要根据设计要求进行张拉,确保锚杆的张力符合要求。
在进行张拉作业时,要注意保证张拉力的均匀和稳定。
4. 锚杆的检测锚杆施工完成后,需要进行相关的检测工作,包括锚杆的张力测试、成孔质量检测等,确保锚杆的质量和稳定性。
5. 锚杆的保护在锚杆使用过程中,需要对锚杆进行定期检查和维护,及时发现问题并进行处理,延长锚杆的使用寿命。
钢板桩及锚杆是深基坑支护中常用的两种施工方法,各具特点和适用范围。
深基坑专项施工方案(钢板桩支护)
![深基坑专项施工方案(钢板桩支护)](https://img.taocdn.com/s3/m/335122767275a417866fb84ae45c3b3567ecdd92.png)
***二期工程基坑开挖、支护专项施工方案编写:校核:审批:***施工总承包项目经理部二0一九年六月目录1工程概况 (2)1.1工程基本情况 (2)1.2施工要求 (3)1.3技术保证条件 (3)2编制说明 (4)2.1编制依据 (4)2.2编制原则 (5)2.3编制范围 (5)3施工计划 (5)3.1施工进度计划 (5)3.2人员与设备计划 (5)4施工方案 (7)4.1 A型支护基坑开挖 (7)4.2 B.C型支护基坑开挖 (9)4.3施工注意事项 (18)4.4基坑监测及应急措施 (19)5施工安全保证措施 (20)5.1组织措施 (20)5.2技术措施 (21)1工程概况1.1工程基本情况工程位置: 本工程位于广州市增城区。
新塘镇茅山大道与香山大道连接线二期南接新塘大道, 北面与一期相接。
全长1.820km, 其中420m(K0+0~K0+420)道路宽80m, 1400m (K0+420~K1+820)道路宽度60m。
专业内容: 道路工程、桥涵工程、交通工程、给排水工程、电气工程、绿化景观工程。
工程水文地质条件:场地地貌为丘陵地貌, 场地内地貌单元较简单, 场地经整平, 由于线路较长, 现状地面起伏较大。
该市政建设场地属亚热带海洋性季风气候, 夏长冬短。
阳光充足, 雨量充沛, 气候温差振幅小, 季风明显等特点。
据市气象站多年统计资料: 多年平均气温为23.1℃。
一年中最冷为1月份, 最热为7月份。
年极端最高气温37.8℃(出现在1999年8月20日), 年极端最低气温3.1℃(出现在1999年12月23日)。
日照时数充足。
雨量集中在4~9月份, 其中4~6月为前汛期, 以锋面低槽降水为多。
7~9月为后汛期, 台风降水活跃。
常受台风、暴雨、春秋干旱、寒露风及冻害的侵袭。
区内气象灾害主要为热带气旋、暴雨, 雨量分布不均匀, 呈双峰型:主峰出现在5~6月, 称“龙舟水”;次峰在8~9月称“白露水”。
深基坑专项施工方案(钢板桩支护)
![深基坑专项施工方案(钢板桩支护)](https://img.taocdn.com/s3/m/656b6842c950ad02de80d4d8d15abe23482f0383.png)
第1章工程概况 (2)第1节工程名称 (2)第2节工程项目概述 (2)第3节工程水文地质条件 (2)第4节工程场地周边环境条件 (2)第2章施工方案 (2)第1节采用大开挖部分 (2)1。
1基坑开挖 (2)1。
2基坑支护施工顺序 (3)1.3沟槽内支护 (3)第2节采用钢板桩支护部分 (3)2。
1沟槽基坑支护施工顺序 (3)2.2施工准备 (3)2.3打支护桩 (4)2。
4打桩机械选择 (4)2。
5打桩方式的选择 (4)2。
6打桩施工中常见问题的分析及处理: (4)2。
7打桩深度、开挖宽度的确定 (4)第3章基坑支护工程的现场监测 (5)第1节基坑观测的内容 (5)第2节基坑观测点的布置 (5)第3节监测频率 (5)第4节钢板桩的检验与矫正 (5)4。
1钢板桩检验 (5)4.2钢板桩矫正 (6)4.3钢板桩允许偏差 (6)4.4钢板桩的支撑 (7)第4章基坑开挖中出现的问题及相应的应变措施 (7)第1节开挖中可能出现的问题 (7)第2节安全、稳定应变措施 (8)第3节支撑 (8)第5章污水管道安装 (8)第6章沟槽回填 (8)第7章钢板桩的拔除 (8)第1节拔桩作业开始时的注意事项 (9)第2节拔桩作业结束后的注意事项 (9)第8章劳动力及机械设备配置 (9)第1节劳动力配置 (9)第2节机械配置 (9)第9章施工进度计划 (9)第10章安全措施 (10)第1章工程概况第1节工程名称松白路光明新区段工程Ⅱ标-深基坑支护工程。
第2节工程项目概述本标段设计起点为K14+160,终点为K17+880,路线全长3.72km.本标段主要位于松白路光明新区段,主要将道路中央分隔带由原设计0.6m宽的中央防撞墙调整为3.0m宽的中央绿化带,原设计4。
5~5。
0m宽的人行道及自行车道加宽为2.5m自行车道+1.5m绿化带+4。
0m人行道,同时将原设计局部路段的双向六车道加宽至双向八车道,以满足公交专用道的设置。
(完整版)深基坑钢板桩专项施工方案
![(完整版)深基坑钢板桩专项施工方案](https://img.taocdn.com/s3/m/d4cfd6cefc4ffe473268ab73.png)
(完整版)深基坑钢板桩专项施工方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN施工组织设计(方案)报审表********第一污水处理厂**工程钢板桩支护专项施工方案编制:审核:审批:**市政工程有限公司2018年3月编制目录第一章工程概况........................................................ 错误!未定义书签。
概述.............................................................. 错误!未定义书签。
工程环境及地质情况................................................ 错误!未定义书签。
场地地下水及土评价................................................ 错误!未定义书签。
第二章编制依据........................................................ 错误!未定义书签。
编制原则.......................................................... 错误!未定义书签。
编制范围.......................................................... 错误!未定义书签。
编制依据.......................................................... 错误!未定义书签。
第三章总体施工部署.................................................... 错误!未定义书签。
总体施工方案...................................................... 错误!未定义书签。
深基坑拉森钢板桩支护专项施工方案(1)
![深基坑拉森钢板桩支护专项施工方案(1)](https://img.taocdn.com/s3/m/2b164c50a200a6c30c22590102020740be1ecd9b.png)
深基坑拉森钢板桩支护专项施工方案(1)一、引言在城市发展中,深基坑工程是一项重要的基础设施工程,而拉森钢板桩支护是常用的支护方式之一。
本文旨在探讨深基坑拉森钢板桩支护专项施工方案,为相关工程提供指导和参考。
二、工程概况2.1 工程背景深基坑工程位于城市中心区域,周边环境复杂,土质以砂质黏性土为主,存在较大的工程风险。
2.2 工程范围本工程深基坑设计深度为30米,采用拉森钢板桩支护方式,施工区域约1000平方米。
三、施工方案3.1 施工准备1.完善施工计划,提前准备所需施工机械和人员。
2.检查拉森钢板桩材料,确保质量符合要求。
3.搭建施工场地围挡,确保施工安全。
4.制定安全生产措施和应急预案。
3.2 施工工序1.钢板桩安装–将拉森钢板桩按设计图纸要求布置在基坑四周。
–使用挖掘机挖掘基坑,同时进行钢板桩的振捣和沉桩。
2.基坑处理–完成拉森钢板桩的安装后,进行基坑内部土方开挖和处理,确保基坑稳定。
3.支撑削减–当基坑周围土方开挖到一定深度后,可以逐步减少对拉森钢板桩的支撑。
3.3 施工注意事项1.确保钢板桩的连接牢固,避免出现倾斜或脱落。
2.在施工过程中,及时处理环境因素和人员安全问题。
3.定期检查基坑周围环境,确保施工安全。
四、施工质量控制4.1 材料检测持续对拉森钢板桩材料进行抽样检测,确保质量符合设计要求。
4.2 工程验收结合工程实际情况,进行拉森钢板桩支护工程的验收,确保工程质量。
五、总结与展望深基坑拉森钢板桩支护专项施工方案是复杂工程中的重要环节,在实施过程中要严格按照设计要求和施工方案进行操作。
未来,随着技术的进步和经验的积累,深基坑工程将更加高效安全。
六、参考资料1.《深基坑工程施工技术规范》2.《拉森钢板桩施工规范》3.相关施工案例分析以上是深基坑拉森钢板桩支护专项施工方案的简要介绍,希望能为相关工程带来一定的帮助与启发。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
主墩钢板桩围堰计算书
一、设计依据
1、施工图纸、施工水位
2、《详细工程地质勘察报告》
3、《土力学》
4、《钢结构设计规范》
5、《简明深基坑工程设计施工手册》
二、设计参数
1、材料选择
(1)、钢板桩采用拉森Ⅳ钢板桩围堰,每米钢板桩截面特性:W=2270cm3。
(2)、围囹采用2Ⅰ40a,固定牛腿采用Ⅰ25a。
(3)、内支撑采用φ529×10钢管。
2、设计参数
(1)、计算水位+7.000m。
(2)、承台参数表及地质参数表:
承台参数表表格1
钢板桩土层参数根据《详细工程地质勘察报告》取值,见表格2:
地质参数表表格2-1
表格2-2
3、强度检算控制指标
材质为SY295的拉森Ⅳ钢板桩强度控制值:[σ]=246MPa;Q235钢材强度控制值:[σ]=215MPa。
钢板桩围堰平面布置图
钢板桩围堰侧面水平支撑布置图
三、钢板桩围堰计算分析
1、确定钢板桩层数及间距
根据等弯矩布置确定各层间距,根据拉森Ⅳ型钢板桩能承受的最大弯矩确定板桩顶悬臂端最大允许悬臂长度h:
=2.64m
h1=1.11h,h2=0.88h
根据具体情况,h=2m,h1=2.5m。
2、结构检算工况:
工况一:
基坑开挖至+4.0m(第二道支撑下0.5m)围堰内抽水,第二道支撑未安装时,此工况下计算相应钢板桩、围檩及支撑受力,检算时考虑围堰外水土压力。
图1
工况二:
第二道支撑安装完成后,基坑开挖至封底混凝土底,封底混凝土未浇筑时,此工况下计算钢板桩入土深度及相应钢板桩、围檩及支撑受力。
图2
工况三:
封底混凝土浇筑且围堰内完成抽水时,此工况下计算相应钢板桩、围檩及支撑受力,检算时考虑围堰外水土压力。
图3
工况四:
承台首层2米混凝土浇筑完成后,将受力体系转换到承台上,拆
除第二道围檩支撑。
图4
工况五:承台、墩柱施工完成后,围堰内回填土拆除第一道支撑,次工况可不做验算。
(1)土压力计算:
由于滞水位与桩顶持平,几乎在同一高程,可以认为整个基坑土层位于水位以下处于饱和状态, 为简化计算且偏安全考虑,不考虑土的粘聚力(c=0)。
因此可以按照饱和土体重度计算。
(2)绘制土压力强度分布图:
图1工况一计算简图图2工况二计算简图
图3工况三计算简图图4工况三计算简图
3、计算方法:
由于钢板柱围堰的入土深度较大,土体对入土部分的围堰起到了嵌固作用,此时围堰上端受到内撑的支撑作用,下端受到土体的嵌固支承作用。
等值梁法计算钢板桩围堰,为简化计算,常用土压力等于零点的位置来代替正负弯矩转折点的位置。
计算土压力强度时,应考虑板桩墙与土的摩擦作用,将板桩墙前和墙后的被动土压力分别乘以修正系数(为安全起见,对主动土压力则不予折减)。
本文计算作出如下假设:
1)、假设计算时取1m宽单位宽度钢板桩。
2)、因土处于饱和水状态,为简化计算且偏安全考虑,不考虑土的粘聚力(c=0)。
