固态继电器应用
固态继电器产品介绍
固态继电器产品介绍固态继电器（Solid State Relays，简称SSR）是一种利用固态元件（如半导体器件）进行电气控制的继电器。
与传统的电磁继电器相比，固态继电器具有更小的体积、更高的可靠性、更低的功耗和更长的寿命等优势。
在工业自动化、电力系统、舞台照明、家用电器等领域都有广泛的应用。
固态继电器主要由输入电路、输出电路和控制电路组成。
输入电路接收来自控制信号，通过控制电路对输出电路进行控制。
输出电路通过固态开关（如晶闸管或二极管）实现电气负载的开关控制，可以达到快速响应、精确控制的效果。
1.高精度控制：固态继电器在输入电路方面可以实现高精度的控制，能够在微秒级的时间范围内完成开关动作，而且具有更快的响应速度和更高的控制精度。
这对于一些对于开关时间要求较高的应用场合非常适用。
2.高可靠性：固态继电器没有机械结构，没有触点，减少了由于磨损、腐蚀等因素引起的故障，从而提高了产品的可靠性。
此外，固态继电器还具有抗震动、抗冲击等特性，能够适应各种恶劣的工作环境。
3.低噪音：相比传统的电磁继电器，固态继电器在开关过程中没有机械触点的碰撞和振动，从而减少了产生噪音的可能性，降低了对周围环境和人员的干扰。
4.快速开关速度：固态继电器的开关速度通常可以达到微秒级别，远远快于传统的电磁继电器。
这对于需要频繁开关的应用来说非常重要，可以减少能量的浪费，提高系统的效率。
5.宽工作电压范围：固态继电器通常可以适应较大的工作电压范围，可以在不同的电源条件下正常工作，具有较强的适应性，减少了对系统电源的要求。
6.长寿命：由于固态继电器没有机械部件，因此可以承受更长的工作寿命。
通常，固态继电器的使用寿命可以达到百万次以上的开关次数，而传统的电磁继电器只能达到数万次。
在实际应用中，固态继电器具有广泛的应用领域。
其中一些典型的应用包括：-工业自动化系统：用于控制电动机、加热器、温度控制器等设备，实现对工业过程的自动化控制。
固态继电器的作用及原理
固态继电器的作用及原理一、作用1.信号隔离：固态继电器能够将输入信号与输出信号之间进行隔离，避免输入信号对输出端的干扰。
2.开关控制：固态继电器可以将小电流信号通过控制电路控制大电流负载的开关，实现对电路的开启和关闭，起到调节和保护电路的作用。
3.电路保护：当电路发生短路、过流、过压等异常情况时，固态继电器可以及时切断电路，保护电器设备不受损坏。
4.自动控制：固态继电器可以根据输入信号的变化，自动对输出电路进行控制，实现自动化控制功能，在工业生产和自动化设备中具有广泛应用。
二、原理1.光电耦合原理：固态继电器的核心组件是光电耦合器，它由一个光敏元件（光电导管或光敏二极管）和一个半导体功率开关器件（晶体管或晶闸管）组成。
光敏元件可以将输入的电信号转化为光信号，然后通过光隔离将光信号传递给半导体功率开关器件，从而实现输入信号与输出信号之间的隔离。
2.控制电路：控制电路由输入电源、输入端电阻、输入电容和光敏元件等构成。
当输入电源加上一定电压时，光敏元件会被激发产生光信号，并通过光敏二极管将光信号转化为电流传递给半导体功率开关器件的控制端，从而对其进行控制。
3.开关电路：开关电路由半导体功率开关器件、负载电阻和负载电容等构成。
当光信号传导到半导体功率开关器件的控制端时，开关器件会在输入信号的控制下，通过半导体材料中电子的扩散和输运，形成导通通道或断开通道，从而使得负载电路打开或关闭。
4.输出电压和电流：根据半导体功率开关器件的特性和参数，固态继电器的输出电压和电流可以根据需求来进行调节。
在输入信号施加一定电压时，由于半导体器件内部存在阻抗和电流等限制，输出端的电压和电流也有一定的限制。
常见的固态继电器的输出电压在100V至1200V之间，输出电流在0.5A至50A之间。
总之，固态继电器利用光电耦合器将输入信号与输出信号进行隔离，并通过半导体器件的控制和开关实现对输出电路的控制。
其原理主要依靠光电耦合效应和半导体材料的导通和断开来实现，具有快速响应、可靠性高和寿命长等优点，广泛应用于控制系统和自动化设备。
固态继电器的原理分类特性及应用

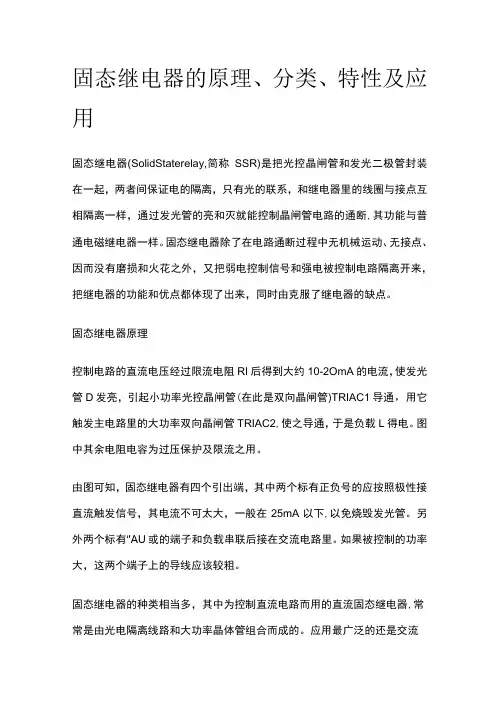

固态继电器的原理、分类、特性及应用固态继电器(SolidStaterelay,简称SSR)是把光控晶闸管和发光二极管封装在一起，两者间保证电的隔离，只有光的联系，和继电器里的线圈与接点互相隔离一样，通过发光管的亮和灭就能控制晶闸管电路的通断,其功能与普通电磁继电器一样。
固态继电器除了在电路通断过程中无机械运动、无接点、因而没有磨损和火花之外，又把弱电控制信号和强电被控制电路隔离开来，把继电器的功能和优点都体现了出来，同时由克服了继电器的缺点。
固态继电器原理控制电路的直流电压经过限流电阻RI后得到大约10-2OmA的电流，使发光管D发亮，引起小功率光控晶闸管(在此是双向晶闸管)TRIAC1导通，用它触发主电路里的大功率双向晶闸管TRIAC2,使之导通，于是负载L得电。
图中其余电阻电容为过压保护及限流之用。
由图可知，固态继电器有四个引出端，其中两个标有正负号的应按照极性接直流触发信号，其电流不可太大，一般在25mA以下,以免烧毁发光管。
另外两个标有‘'AU或的端子和负载串联后接在交流电路里。
如果被控制的功率大，这两个端子上的导线应该较粗。
固态继电器的种类相当多，其中为控制直流电路而用的直流固态继电器,常常是由光电隔离线路和大功率晶体管组合而成的。
应用最广泛的还是交流固态继电器。
但是后者也并不都是用双向晶闸管（TRlAe）构成的，有的是用两个普通晶闸管（SCR）,以反向并联的方式控制交流主电路的。
就其触发方式来看，虽然多半用过零触发的方式（也叫零压型，或〃Z〃型），但是也有移相触发的（也叫调相型，或用〃型）品种，固态继电器采用移相触发时会产生较大的高次谐波电磁干扰。
固态继电器应用①国外的SSR触发信号（即通过发光管的电流）推荐值为直流IOmA,国产的SSR触发信号推荐值为直流12-25mA o②多个SSR可以用同一个触发信号，这在三相交流负载的控制上常常用到。
例如，用两个SSR分别串联在两个相里另外一相不控制，这种情况下两个SSR必须同时通断用同一触发信号就可以保证同时动作。
什么是固态继电器？20个固态继电器(SSR)应用及故障判断处理详解
什么是固态继电器？20个固态继电器（SSR）应用及故障判断处理详解1、什么是固态继电器，有什么优缺点？固态继电器（亦称固体继电器）英文名称为SolidState Relay，简称SSR。
它是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件，单相SSR为四端有源器件，其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。
2、固态继电器可应用于哪些场合？固态继电器目前已广泛应用于计算机外围接口装置，电炉加热恒温系统，数控机械，遥控系统、工业自动化装置；信号灯、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、复印机、自动洗衣机；自动消防，保安系统，以及作为电网功率因素补偿的电力电容的切换开关等等，另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。
3、固态继电器可分为哪些类型？交流固态继电器按开关方式分有电压过零导通型（简称过零型）和随机导通型（简称随机型）；按输出开关元件分有双向可控硅输出型（普通型）和单向可控硅反并联型（增强型）；按安装方式分有印刷线路板上用的针插式（自然冷却，不必带散热器）和固定在金属底板上的装置式（靠散热器冷却）；另外输入端又有宽范围输入（DC3－32V）的恒流源型和串电阻限流型等。
4、过零型SSR与随机型SSR的区别？当输入端施加有效的控制信号时，随机型SSR输出端立即导通（速度为微秒级），而过零型SSR则要等到负载电压过零区域(约±15V)时才开启导通。
当输入端撤消控制信号后，过零型和随机型SSR均在小于维持电流时关断。
虽然过零型SSR有可能造成最大半个周期的延时，但却减少了对负载的冲击和产生的射频干扰，成为理想的开关器件，在“单刀单掷”的开关场合中应用最为广泛。
随机型SSR的特点是反应速度快，它可以控制移相触发脉冲达到方便地改变交流电网电压，从而应用于精确地调温、调光等阻性负载及部分感性负载场合。
固体继电器的作用
固体继电器的作用
固体继电器（Solid State Relay，SSR）是一种以固态半导体器件作为控制部分的继电器。
相比传统机械继电器，固态继电器具有速度快、体积小、噪音低、寿命长、免维护、抗振动抗磁场等优点。
下面来分步骤阐述固态继电器的作用。
1、控制电路的保护作用。
固态继电器具有过流、过热、过电压等保护功能，可有效保护控制电路。
如果控制电路中出现过流过大等异常情况，固态继电器会立即切断电源，从而保护控制电路。
2、继电器控制功能。
固态继电器作为一种新型继电器，它可以将微弱的信号控制高负载电路，通过控制继电器开关状态，可以实现对被控电路的连通和分断功能。
3、替代机械继电器。
相比传统的机械继电器，固态继电器使用寿命更长，操作响应速度更快，噪声更小，不受振动和磁场的影响，且即使经过长时间使用也不易损坏。
这些优点使固态继电器逐渐替代传统机械继电器的应用。
4、自动控制系统的控制元件。
固态继电器可以应用在各种自动控制系统中，如安全保护、工艺控制、环境监测、调光控制等。
固态继电器可以更准确地控制电路的开关和断开，从而更有效地保障控制系统的稳定和可靠。
总之，固态继电器在自动控制、电力系统、机器人等领域有着广泛的应用。
随着科技的不断发展，新型固态继电器可能会出现更多先进技术，进一步提高其在工业控制领域的应用。
固态继电器原理及应用电路
固态继电器原理及应用电路固态继电器（Solid State Relay，简称SSR）是一种电子开关装置，能够通过对输入信号的操控来实现对电路的开关控制。
与传统的机械继电器相比，固态继电器没有机械结构，具有响应速度快、寿命长、噪声小、抗干扰能力强等优点。
其原理和应用电路如下。
原理：固态继电器的核心部件是一对光耦合器（Optocoupler）和功率晶体管（Power Transistor）。
光耦合器的输入端与控制电路相连，而输出端与功率晶体管的控制极相连。
当输入电流通过光耦合器时，会发射出红外光，经过光电转换后驱动功率晶体管的控制极，使其导通或截止，从而实现对负载电路的开关控制。
应用电路：1.开关控制电路：固态继电器可以实现对照明、空调、电机等负载电路的开关控制。
其输入端可以采用低电平触发或高电平触发方式，根据控制系统的要求，选择对应的输入电压。
输出端则可以通过选定功率晶体管的类型来实现不同功率负载电路的控制。
2.定时控制电路：固态继电器还可以与定时器结合，实现定时控制功能。
例如，在灌溉系统中，通过将固态继电器接入水泵的电源线路，可以利用定时器控制水泵的工作时间，自动定时给植物浇水，提高灌溉效率。
3.温控电路：固态继电器可以应用于温控系统中，实现对加热或冷却设备的控制。
将温度传感器的输出信号接入固态继电器的输入端，通过控制输入信号的电平，控制固态继电器的导通与截止，从而调节加热或冷却设备的工作状态，使温度保持在设定值附近。
4.光电隔离电路：固态继电器的光耦合器具有光电隔离功能，可以将控制端与输出端进行电气隔离，防止控制电路对负载电路产生干扰。
因此，固态继电器广泛应用于自动控制系统中，如PLC、自动化生产线等领域。
总结：固态继电器的原理和应用电路主要是通过光耦合器和功率晶体管实现对负载电路的开关控制。
它在实际应用中具有快速响应、寿命长、噪声小、抗干扰能力强等优点，广泛应用于各种自动控制系统中。
通过合理选择输入信号和功率晶体管的类型，可以满足不同负载电路的控制需求。
固态继电器应用电路
固态继电器应用电路固态继电器是一种基于半导体器件的电气开关装置，常用于替代传统机械继电器，具有体积小、速度快、可靠性高等优点。
本文将介绍固态继电器的应用电路。
二、直流电路应用1. 直流电机控制固态继电器可用于直流电机的启停和调速控制。
通过控制继电器的输入端电压和电流，实现对电机的正向、反向旋转以及调速功能。
2. 直流照明控制利用固态继电器可以精确控制灯光亮度，实现照明调光功能。
通过调节继电器的输入信号，控制灯光的亮度变化，满足不同环境下的照明需求。
三、交流电路应用1. 温度控制固态继电器可以用于温度控制系统中，实现精确控制温度的目的。
通过控制继电器的输出电压和电流，调节加热元件的工作状态，实时监测并维持设定温度。
2. 交流电机控制固态继电器可广泛应用于交流电机的控制领域，如风机、水泵等。
通过继电器的开关功能，实现对电机的启停、正反转和调速控制，提高设备的工作效率和精确度。
四、光耦隔离应用1. 高压继电器控制固态继电器的光耦隔离功能可用于高压继电器的控制，减少传统继电器在开关高压信号时可能带来的电流冲击和干扰，提高系统的安全性和稳定性。
2. 逻辑电路隔离利用固态继电器的光耦隔离功能，可实现不同逻辑电路的隔离和互不干扰。
通过输入端的光敏器件将不同电路进行隔离，确保各逻辑电路互相独立工作，提高系统的可靠性。
通过以上的介绍，我们了解到固态继电器在直流电路和交流电路中的应用，以及光耦隔离方面的作用。
固态继电器以其稳定可靠的性能和小体积便于安装的特点，被广泛应用于工业控制、家电控制和电子设备等领域。
使用固态继电器能够提高系统的可靠性、精确度和安全性。
固态继电器用途
固态继电器用途固态继电器是一种电子开关设备，广泛应用于工业自动化控制、电力系统、通信设备、家电产品等领域。
它具有可靠性高、寿命长、响应速度快、体积小、功耗低等特点，因此在许多场合取代了传统的机械继电器。
本文将从多个角度介绍固态继电器的用途。
固态继电器在工业自动化控制中扮演着重要角色。
它可以将传感器采集到的信号转换成控制信号，用于控制各种设备的开关、运行等。
例如，在生产线上，固态继电器可以实现对电机、气缸、传送带等设备的精确控制，确保生产过程的稳定性和高效性。
此外，固态继电器还可以用于温度控制、压力控制、液位控制等各种自动化系统中，提高生产效率和产品质量。
固态继电器在电力系统中的应用也非常广泛。
它可以用于电力电能负荷的开关控制，例如在电力变压器、电容器、发电机等设备的保护和控制中，起到稳定电网运行的作用。
与传统机械继电器相比，固态继电器具有更高的开关速度和可靠性，可以快速响应电网的变化，确保电力系统的安全稳定运行。
固态继电器还广泛应用于通信设备中。
在通信基站、交换机、光纤通信等设备中，固态继电器可以实现对电源、信号等的精确控制。
通过固态继电器的应用，可以提高通信设备的稳定性和可靠性，降低能耗，延长设备寿命，保障通信网络的正常运行。
固态继电器还可以用于家电产品中。
在冰箱、空调、洗衣机等家电产品中，固态继电器可以实现对电源的控制，确保家电的正常运行。
与传统机械继电器相比，固态继电器不仅具有更高的可靠性和寿命，还可以减小体积，提高节能效果。
固态继电器的用途十分广泛，涵盖了工业自动化控制、电力系统、通信设备、家电产品等多个领域。
随着科技的发展和应用需求的增加，固态继电器的应用前景将更加广阔。
未来，固态继电器将继续发挥其优势，成为各个领域中不可或缺的重要组成部分。
固态继电器的应用电路
固态继电器的应用电路1.引言1.1 概述固态继电器是一种使用半导体器件代替传统机械继电器的电子开关装置。
与传统继电器相比，固态继电器具有体积小、工作可靠、寿命长、响应速度快等优点。
固态继电器的应用电路广泛，涵盖了多个领域，例如工业自动化、家电控制、能源管理等。
在固态继电器的应用电路中，常用的电子元器件如可控硅、双向三极管、光电耦合器等发挥关键作用。
这些元器件可以实现电路的开关和控制功能，在保证稳定可靠工作的同时，提高了电路的效率和精度。
固态继电器的应用电路可以分为交流电路和直流电路两种。
在交流电路中，固态继电器能够实现对电压和电流的精确控制，可广泛应用于照明控制、电机控制以及加热控制等领域。
而在直流电路中，固态继电器可以实现电路的快速开关和保护，适用于电池管理、电子设备控制等应用。
正因为固态继电器具有这些优点和多种应用场景，它在现代电子领域中得到了广泛的应用。
随着科技的不断进步，固态继电器的应用将会更加智能化和多样化。
这些发展将进一步推动固态继电器在工业、家庭等领域的应用拓展，为我们的生活带来更多便利和创新。
1.2 文章结构文章结构部分的内容应该包括对整篇文章的组织和框架进行介绍。
以下是对文章结构部分的一种可能的内容编写示例：文章结构：本文将围绕固态继电器的应用电路展开讨论，按照以下结构进行组织和阐述：第一部分是引言部分，包括概述、文章结构和目的。
在概述中，将介绍固态继电器的基本概念和作用，并提出该主题的重要性。
在文章结构部分，将简要介绍本文的整体组织结构和每个部分的内容概要。
在目的部分，将明确本文的主要目标，即探讨固态继电器在不同应用领域中的电路设计和应用方法。
第二部分是正文部分，主要包括固态继电器的基本原理和其优点以及应用领域的介绍。
在固态继电器的基本原理部分，将详细解释固态继电器的工作原理、结构和特点，以便读者对其基本工作原理有一个清晰的理解。
在固态继电器的优点和应用领域部分，将重点介绍固态继电器相对于传统继电器的优势，并列举一些固态继电器在各个领域中的常见应用场景。
固态继电器的原理与应用
固态继电器的原理与应用固态继电器是一种可以实现与传统电磁继电器相同功能的电子开关装置。
它使用半导体材料和电子技术代替传统的机械触点，具有高速、长寿命、可靠性高的特点。
本文将详细介绍固态继电器的工作原理以及常见的应用领域。
一、固态继电器的工作原理固态继电器可以通过电子元器件进行控制信号和工作电路的隔离，实现开关的闭合和断开。
其主要由输入控制电路、功率放大器和输出控制电路组成。
1.输入控制电路：接收外部的控制信号，将其转化为符合固态继电器要求的控制电压和电流。
2.功率放大器：根据输入控制电路的输出，将信号放大到足以使输出控制电路工作的程度。
3.输出控制电路：根据功率放大器的输出，控制开关的闭合和断开。
通常采用半导体元件，如绝缘栅双极性晶体管(MOSFET)、双电结型触发二极管(SJT)等。
固态继电器的闭合和断开过程是由输入控制电路的控制信号决定的。
当输入控制电路接收到高电平信号时，输出控制电路将产生足够的电压和电流，使开关闭合。
反之，当输入控制电路接收到低电平信号时，输出控制电路将断开开关。
二、固态继电器的应用领域1.交流电源控制：固态继电器可用于对交流电源进行开关控制，可以实现开关控制的快速和精确。
此外，固态继电器还具有无噪音、无电弧和较小的体积等优点。
2.温度控制：固态继电器可以通过控制加热元件的通断来实现对温度的控制。
由于固态继电器没有机械触点，因此不存在接触电阻和开关频次限制的问题，能够实现更高精度的温度控制。
3.光电控制：固态继电器可用于光电开关控制。
光电传感器测量到光信号后，通过固态继电器输出控制信号，实现对光电开关装置的开关控制。
固态继电器对光信号具有极强的适应能力，能够实现高速、高精度的光电开关控制。
4.油压控制：固态继电器可用于对油压机械的控制。
通过接收压力传感器的反馈信号，控制固态继电器的开关状态，实现对油压的精确控制。
5.电力控制：固态继电器可用于电力系统的控制和保护。
它可以实现对电力设备的开关控制、电压调节、电流限制等功能，具有高速和可靠的特点。
固态继电器工作原理和应用实例
固态继电器工作原理和应用实例1.输入信号：通过控制电路，如微处理器或触发器，向固态继电器的控制端发送信号。
这个信号可以是电压、电流或数字信号。
2. 光耦隔离：控制端的信号驱动固态继电器的光耦隔离器。
光耦隔离器中的发光二极管（LED）通过控制信号的电流或电压发射出光。
这个光通过空气或透明材料传播到另一侧的光敏电阻（PHOTO-TRIAC/Triode-Thyristor）。
这种光学耦合装置可以确保输入和输出两个电路之间的电气隔离。
3.开关操作：光敏电阻接收到来自光耦隔离器的光信号后，触发开关装置。
固态继电器的输出端通常使用晶闸管（TRIAC）或场效应晶体管（FET）来实现开关操作。
4.输出控制：开关装置的操作将导致输出端的电气连通或断开。
通过开关闭合或开关闭合，固态继电器可以将电流通过或阻断。
1.自动化控制：固态继电器可以用于机器人控制、自动化设备和工业生产线等领域。
它们可以快速切换电路，实现精确的控制，提高生产效率。
2.照明控制：固态继电器可以用于室内和室外照明系统控制。
它们可以实现高速切换和调光功能，延长照明设备的使用寿命，降低能源消耗。
3.交通信号控制：固态继电器可以用于交通信号灯控制系统。
它们可以快速切换信号灯的状态，以适应交通流量的变化。
4.温度控制：固态继电器可以用于温度控制系统，如热水器和烘烤设备。
它们可以根据温度传感器的测量值，快速切换加热元件的电源，以保持温度在设定范围内。
5.电能计量：固态继电器可以用于电能计量装置中，用于测量和记录电能使用情况。
它们可以准确控制电能计量装置的输出，实现精确的电能测量。
总结起来，固态继电器通过利用固态材料的特性实现了快速、可靠的电气开关操作，具有应用广泛的优点。
它们在各种领域中用于自动化控制、照明控制、交通信号控制、温度控制和电能计量等方面，为各种设备和系统的操作和控制提供了有效的解决方案。
固态继电器工作原理和应用实例
固态继电器工作原理和应用实例固态继电器（SSR）是一种利用高可靠性半导体器件代替机械继电器的新型继电器。
它由输入控制电路和输出控制电路组成，能够将输入控制信号转换为输出控制信号，实现电气信号的放大、隔离和控制。
固态继电器相比传统的机械继电器具有更快的响应速度、更高的工作频率、更长的寿命和更高的抗干扰能力，因此被广泛应用于自动化控制、工业电气设备、电动机驱动、电力系统和通信设备等领域。
固态继电器的工作原理主要由输入驱动电路和输出开关电路组成。
输入驱动电路使用光电耦合器等元器件将输入的电气信号隔离，保证了输出开关电路与输入之间的电气隔离。
输出开关电路则由半导体器件（主要是功率场效应管和三极管）组成，它们能够根据输入信号的大小进行控制，实现开关状态的转换。
固态继电器的输出电压和电流通常通过类型和规格来定义。
1.高可靠性：固态继电器无机械运动部件，没有触点磨损和粘连的问题，从而大大提高了其可靠性和寿命。
2.高速响应：固态继电器的输出开关速度快，通常在微秒级别，比机械继电器快数十倍，适合于需要快速响应和高频率操作的应用。
3.低电磁干扰：固态继电器无电弧和触点，不会产生电磁干扰和开关跳闸现象，减少了对其他电子设备的影响。
4.高密度集成：固态继电器采用半导体器件制造，体积小，重量轻，易于集成和安装。
5.低功耗：固态继电器的输入驱动电路通常采用低功耗的光电耦合器，相比机械继电器的电磁驱动线圈，能够实现更高的能效。
1.工业自动化控制：固态继电器可用于自动化生产线、机器人控制系统等工业场合的中断、分离和保护电路。
2.温度控制系统：固态继电器可以控制加热元件的功率，实现对温度的精确调节和控制，适用于烘烤设备、电炉等温度控制系统。
3.电动机驱动：固态继电器可用于对电动机的启动、制动、调速等控制，适用于电机驱动、机械运动控制等应用。
4.汽车电子：固态继电器可用于汽车电子系统中的电磁阀、电动油泵、电动涡轮增压器等设备的控制。
固态继电器应用电路 -回复
固态继电器应用电路-回复固态继电器应用电路在现代电子技术中起着重要的作用。
固态继电器由固态开关元件（如晶体管、可控硅等）和驱动电路组成，它们可以在无可动部件的情况下，实现信号的转换和功率的控制。
本文将以固态继电器应用电路为主题，详细介绍其原理和常见的应用领域。
一、固态继电器的原理固态继电器的核心部分是固态开关元件。
它们可以迅速开关电流，通常使用普通的数字信号来控制。
与传统的机械继电器相比，固态继电器具有更快的响应速度、更长的寿命和更小的体积。
常见的固态开关元件包括晶体管、可控硅、IGBT等。
根据应用的需要，选择合适的固态开关元件可以实现不同电气特性的控制。
在固态继电器中，驱动电路负责将输入信号转换为适合固态开关元件的信号，并提供足够的功率供应。
驱动电路通常由电阻、电容和放大器构成，可以根据需要进行调整。
二、固态继电器的应用电路1.交流电流控制电路固态继电器可以通过控制交流电流的通断，实现对电路的控制。
通过合适的电路设计，可以实现对高压、大功率的交流设备的开关控制。
在这种应用电路中，交流电源经过整流电路后，通过固态继电器进行控制，从而实现对设备的操作。
2.温度控制电路固态继电器可以用于温度控制电路中，调节加热器或冷却器的工作与停止。
传感器测量到的温度信号经过与设定温度值进行比较后，通过固态继电器控制加热器或冷却器的工作状态。
这种应用电路在电炉、水温控制以及空调系统等领域被广泛采用。
3.电机控制电路固态继电器可以用于电机控制电路中，实现对电机的正反转控制。
通过驱动电路将输入信号转换为适合控制电机的信号，并通过固态继电器控制电机的工作状态。
在机械领域、自动化设备以及家用电器中都可以看到这种应用电路的身影。
4.照明控制电路固态继电器可以用于照明控制电路中，通过调光器控制灯的亮度。
通过控制输入信号的大小，可以改变固态开关元件的通断，从而实现对灯光亮度的调节。
这种应用电路在舞台照明、智能家居等场景中得到广泛应用。
固态继电器应用场景
固态继电器应用场景固态继电器（Solid State Relays，简称SSR）是一种新型的继电器，它采用半导体器件代替了传统的机械触点，具有快速响应、高可靠性、长寿命等特点，广泛应用于各个领域。
首先，固态继电器在家电领域有着广泛的应用场景。
比如，电饭煲、电炖锅、微波炉等家用电器中常常使用固态继电器进行开关控制。
这是因为固态继电器无噪音、耐高温、抗震动，能够有效地保护用户的安全，提高产品的可靠性和使用寿命。
其次，在工业控制领域，固态继电器也扮演着重要的角色。
例如，自动化生产线中的温度、压力、液位等传感器信号需要通过固态继电器进行控制和驱动。
固态继电器具有零电弧、快速开关、小体积等特点，能够实现高速、高精度的信号处理，满足工业环境下的严苛要求。
此外，在能源领域，固态继电器的应用也非常广泛。
比如，太阳能发电系统中，固态继电器可以实现对太阳能板的开关控制，提高能源转换效率，延长电池使用寿命。
另外，充电桩、智能家居等领域也都需要固态继电器来实现对电能的精确控制和分配。
最后，固态继电器在医疗设备、通信设备、交通系统等领域也有广泛的应用。
在医疗设备中，固态继电器能够实现对电疗仪器、手术设备等的精确控制，保证患者的安全和治疗效果。
在通信设备中，固态继电器可以实现对信号的切换、调节和放大，保证通话质量和数据传输的稳定性。
在交通系统中，固态继电器可以实现对信号灯、电子道闸等的控制和调度，提高交通效率和安全性。
总而言之，固态继电器的应用场景非常广泛。
无论是家用电器、工业控制、能源领域，还是医疗设备、通信设备、交通系统，固态继电器都起到了至关重要的作用。
通过采用固态继电器，可以提高产品的可靠性、稳定性和安全性，推动各个领域的高效发展。
固态继电器的工作原理和应用范围
固态继电器的工作原理和应用范围工作原理固态继电器是一种电子开关装置，其工作原理是通过半导体器件控制电路的开关状态。
相比于传统的机械继电器，固态继电器具有更快的响应速度、更小的尺寸、更长的使用寿命和更高的可靠性。
固态继电器的主要工作原理包括以下几个方面：1.光耦隔离：固态继电器使用光耦隔离技术，将输入端和输出端通过光耦隔离元件隔开，可以防止输入端的电气干扰对输出端的影响，提高电路的稳定性和可靠性。
2.触发控制：固态继电器的输入端通过电流或电压的变化来触发装置的开关行为。
当输入端的信号满足触发条件时，固态继电器会将输出端的电路连接或断开，实现对电路的控制。
3.半导体输出：固态继电器的输出端使用半导体器件（如双向可控硅）来实现对电路的开关控制。
这种半导体输出有较低的导通电阻和较高的绝缘电阻，提高了继电器的工作效率和可靠性。
4.过载保护：固态继电器通常具有过载保护功能，当输出端的电流超过额定值时，继电器会自动断开输出端，以保护电路和继电器本身的安全。
应用范围固态继电器广泛应用于各个领域的电路控制和电力控制中。
以下是固态继电器的常见应用范围：1. 工业自动化•数控设备：固态继电器可用于控制数控机床、数控车床、加工中心等设备的电路，实现自动化控制和精确操作。
•自动化生产线：固态继电器可以控制自动化生产线的各个工作部件，如输送带、机械臂、分拣器等，提高生产效率和生产质量。
•焊接设备：固态继电器可用于控制电阻焊接机、大功率脉冲焊接机等，实现精确的焊接操作和工艺控制。
2. 动力控制•电动汽车充电桩：固态继电器可用于电动汽车充电桩中的电力控制，实现对电流和电压的稳定调节，提高充电效率和安全性。
•电动机控制：固态继电器可用于电动机的启动、停止和转向控制，实现对电动机的精确控制和保护。
•照明控制：固态继电器可用于室内外照明系统的开关控制，实现照明的智能化管理和节能控制。
3. 温度控制•温度控制器：固态继电器可用于温度控制器中的温度调节和温控开关，实现对温度的精确控制和保护。
固态继电器原理及应用电路
固态继电器原理及应用电路固态继电器（Solid State Relay，简称SSR）是一种集电器和控制器为一体的开关装置。
与传统的电磁继电器相比，固态继电器不使用机械组件，而是使用半导体器件来实现开关功能。
固态继电器的原理和应用电路如下：一、固态继电器的原理固态继电器的主要构成部分是一个输入电路和一个输出电路。
输入电路通常由一个光电耦合器组成，光电耦合器将外界信号转化为光信号。
输出电路通常由一对串联的晶闸管或三端可控硅器件组成，用于控制电流或电压的通断。
1.输入电路固态继电器的输入电路通常由光电耦合器构成，其作用是将外界的控制信号转换为光信号。
光电耦合器有两个重要的部分，发光二极管（LED）和光敏电阻（光敏晶体管、光敏三极管或光敏场效应晶体管）。
当输入信号电压加到LED两端时，LED就会发光，而光敏电阻（或光敏晶体管等）将光信号转化为电流信号，以操控输出电路。
2.输出电路固态继电器的输出电路通常由一对晶闸管或三端可控硅器件串联构成。
晶闸管和三端可控硅器件都是一种半导体器件，在输入控制信号的作用下，可以实现电流或电压的通断控制。
晶闸管的输出电流由其控制极的控制电流决定，三端可控硅器件的输出电流由其控制极的控制电流和触发电压决定。
3.隔离电路为了保证输入电路和输出电路之间的电气隔离，防止输入和输出端引脚之间的电气回路，固态继电器通常会设计隔离电路，用于隔离输入电路和输出电路。
二、固态继电器的应用电路1.电力控制系统2.汽车电子系统3.工控系统在工业自动化中，固态继电器可应用于PLC、DCS等工控系统中。
它可以实现工业设备的自动化控制和信号处理，提高生产效率和安全性。
4.电子仪器总结：固态继电器是一种通过半导体器件实现开关功能的继电器。
它不使用机械组件，具有抗震动和抗振动的特点，适用于各种电力控制和信号处理系统。
其原理主要涉及输入电路和输出电路，通过光电耦合器将外界信号转换为光信号，再通过晶闸管或三端可控硅器件实现电流或电压的通断控制。
固态继电器的应用实例
固态继电器是一种四端有源器件,其中两个端子为输入控制端,另外两端为输出受控端.它既有放大驱动作用,又有隔离作用,很适合驱动大功率开关式执行机构,较之电磁继电器可靠性更高,且无触点、寿命长、速度快,对外界的干扰也小,已被得到广泛应用。
下面笔者来跟大家详细讲一下固态继电器应用实例一、调压应用SSR，TSR调压型模块，可采用外配模拟量信号来触发模块就可实现线性可调输出电压。
例如，PLC或控温仪输出模拟量信号：1-5V，4-20mA的触发系统。
国产单相三相可控硅触发板，配合可控硅，也可以外配模拟量信号来调节触发板，触发板再触发模块就可实现线性可调输出电压，控制可控硅导通角，以达到调压之目的。
二、交流调功“交流调功”是一种Z型SSR普遍采用的方法，也能实现PID调节。
即在固定周期内，控制交流正弦电流半波个数，达到调功目的。
模拟电路常采用电压比较器，将一个固定周期的锯齿电压和来自前级误差电压作比较，输出方波实现调节，如图3所示。
在计算机上采用计时算法，产生占空比可调的方波脉冲击来实现。
例如日本的SHIMADEW和OMRON公司的SR22、FD20、E5系列智能化控温产品，配合Z型SSR，实现自适应“自动翻转”控制，即通过计算机产生扰动，算出最佳PID控制参数。
三、三相电流HS系列SSR产品，可直接用于三相电机的控制。
最简单的方法，是采用2只SSR作电机通断控制，4只SSR作电机换相控制，第三相不控制。
作为电机换向时应注意，由于电机的运动惯性，必须在电机停稳后才能换向，以避免产生类似电机堵转情况，引起的较大冲击电压和电流。
在控制电路设计上，要注意任何时刻都不应产生换相SSR同时导通的可能性。
上下电时序，应采用先加后断控制电路电源，后加先断电机电源的时序。
换向SSR之间，不能简单地采用反相器连接方式，以避免在导通的SSR未关断，另一相SSR导通引起的相间短路事故。
此外，电机控制中的保险、缺相和温度继电器，也是保证系统正常工作的保护装置。
固态继电器用途
固态继电器用途固态继电器（Solid State Relay，简称SSR）是一种电子开关设备，它在控制电路和被控制电路之间起到一个隔离和转换的作用。
与传统的机械继电器相比，固态继电器具有快速开关速度、高可靠性、长寿命、无噪音、无电弧和免维护等优点。
因此，固态继电器在许多领域有着广泛的应用。
固态继电器的主要用途之一是用于自动化控制系统。
自动化控制系统广泛应用于工业生产中，如机械加工、制造业、化工、电力等领域。
固态继电器可以实现对各种设备和机器的开关控制，如电机、热水器、空调、发电机组等。
它可以根据控制信号的变化，精确地控制设备的开关状态，实现自动化生产的需求。
固态继电器还被广泛应用于电力系统中。
电力系统是现代社会的基础设施之一，而固态继电器在电力系统中的应用主要体现在电力传输、分配和保护方面。
固态继电器可以用于电力系统的开关控制、电流保护、过载保护、短路保护等功能。
它具有快速响应、高精度和可靠性强的特点，能够有效地保护电力设备和系统的安全运行。
固态继电器还被广泛应用于电动汽车充电桩中。
随着电动汽车的普及和推广，充电桩成为了电动汽车用户的重要设备。
固态继电器在充电桩中主要用于电池充电、电流控制和充电保护等功能。
它可以根据充电需求和电池状态，实现对电流的精确控制，确保电动汽车的安全充电。
固态继电器还被广泛应用于电热设备控制中。
电热设备主要包括电炉、电热水器、电热管等。
固态继电器可以实现对电热设备的精确控制，通过开关电源来控制电热设备的加热和停止。
它具有无噪音、无电弧和高可靠性的特点，能够提高电热设备的工作效率和使用寿命。
固态继电器还被广泛应用于家用电器中。
家用电器是现代家庭生活的重要组成部分，包括电视机、冰箱、洗衣机、空调等。
固态继电器可以实现对家用电器的开关控制，提高家用电器的工作效率和使用寿命，同时减少能源的消耗。
固态继电器是一种功能强大、应用广泛的电子开关设备，它在自动化控制系统、电力系统、电动汽车充电桩、电热设备控制和家用电器等领域有着重要的用途。
光伏中固态继电器应用场景
光伏中固态继电器应用场景
光伏中固态继电器在太阳能光伏发电系统中有许多应用场景，包括以下几个方面：
1. 逆变器控制：逆变器是将直流电能转换为交流电能的关键设备。
固态继电器可以用于逆变器中的开关控制，实现对逆变器的启停、电流调节和保护等功能。
2. 最大功率点跟踪（MPPT）控制：光伏发电系统需要通过最大功率点跟踪算法来实现光伏电池板输出功率的最大化。
固态继电器可用于控制MPPT算法的执行，以调整光伏电池板的工作状态，使其处于最佳工作点。
3. 电池管理系统：光伏发电系统中常常会配备储能电池，以便在夜间或阴天时储存并供应电能。
固态继电器可以用于电池的充放电控制，确保电池的安全运行和高效利用。
4. 并网控制：光伏发电系统常常需要将发电的电能与电网连接，实现并网发电。
固态继电器可用于控制光伏发电系统与电网之间的连接和断开，以及对并网电流的监测和保护。
5. 逆变器与负载之间的开关控制：光伏发电系统中，逆变器可以将太阳能转换为交流电供应给负载使用。
固态继电器可以用于控制逆变器与负载之间的连接和断开，实现对负载的供电控制。
总之，固态继电器在光伏发电系统中扮演着重要的角色，可用于实现系统的控制、保护和优化，提高太阳能光伏发电系统的效率和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多组负载需要分别切换，采用 SSR 作为开关则可能由于高次谐波使其不能可靠关断，并且高次谐 波还可能使 SSR 内部的 RC 吸收回路因过热而爆炸。
◆ 固态继电器的命名选型
l 固态继电器的命名方法: 2. 固态继电器选型表:
型号及外形
插针式电
电流等级
路板焊接
W,L,
普 插针安装 式
通 W,L,
型
（S）
在感性负载的场合，当 SSR 由通态关断时，由于电流、电压的相位不一致，将产生一个很大 的电压上升率 dv/dt（换向 dv/dt）加在双向可控硅两端，如此值超过双向可控硅的换向 dv/dt 指 标(典型值为 10V/µs)则将导致延时关断，甚至失败。而单向可控硅为单极性工作状态，只受静态 电压上升率 dv/dt(典型值为 100V/µs)影响，由两只单向可控硅反并联构成的增强型 SSR 比由一只 双向可控硅构成的普通型 SSR 的换向 dv/dt 有了很大提高，因此在感性或容性负载场合宜选取增 强型 SSR。
一般情况下，万用表不能判别 SSR 的好坏，正确的方法采用图 1-2 的测试电路：当输入电流 为零时，电压表测出的为电网电压，电灯不亮（灯泡功率须 25W 以上）；当输入电流达到一定值以 后，电灯亮，电压表测出的 SSR 导通压降（在 3V 以下）。（请初次使用者务必注意：因 SSR 内部有 RC 回路而带来漏电流，因此不能等同于普通触点式的继电器、接触器，请参考后面的注意事项）。
当输入端施加有效的控制信号时，随机型 SSR 输出端立即导通（速度为微秒级），而过零型 SSR 则要等到负载电压过零区域(约±15V)时才开启导通。当输入端撤消控制信号后，过零型和随机型 SSR 均在小于维持电流时关断。虽然过零型 SSR 有可能造成最大半个周期的延时，但却减少了对负 载的冲击和产生的射频干扰，成为理想的开关器件，在“单刀单掷”的开关场合中应用最为广泛。 随机型 SSR 的特点是反应速度快，它可以控制移相触发脉冲达到方便地改变交流电网电压，从而 应用于精确地调温、调光等阻性负载及部分感性负载场合。 ★ 双向可控硅输出的普通型和单向可控硅反并联输出的增强型的区别
交流固态继电器 SSR(Solid state releys)是一种无触点通断电子开关,为四端有源器件。其中两个端子 为输入控制端,另外两端为输出受控端，中间采用光电隔离,作为输入输出之间电气隔离(浮空)。在 输入端加上直流或脉冲信号,输出端就能从关断状态转变成导通状态(无信号时呈阻断状态),从而控 制较大负载。整个器件无可动部件及触点,可实现相当于常用的机械式电磁继电器一样的功能。 由于固态继电器是由固体元件组成的无触点开关元件,所以与电磁继电器相比具有工作可靠、寿命 长,对外界干扰小,能与逻辑电路兼容、抗干扰能力强、开关速度快和使用方便等一系列优点,因而具 有很宽的应用领域,有逐步取代传统电磁继电器之势,并可进一步扩展到传统电磁继电器无法应用 的计算机等领域。 ◆ 固态继电器的电气特性 1. 浪涌电流（电网一周） 700％ 输出通态压降 1.5V 2. 普通型 SSR 静态电压上升率 dvs/dt 100v/us 绝缘电阻（输入、输出及外壳 ）100MΩ 3. 普通型 SSR 换向电压上升率 dvs/dt 10v/us 绝缘电压（输入，输出及外壳）2000VAC 4. 增强型 SSR 静态电压上升率 dvs/dt 100v/us 使用温度范围 －40℃－＋80℃ 5. 增强型 SSR 换向电压上升率 dvs/dt 100v/us 过零型 SSR 开启最大延时 10ms 6. 漏电流（无 RC 吸收回路） 小于 1mA SSR 关断最大延时 10mA 7. 过零型 SSR 过零区域 15V 电网频率 50HZ\60HZ l 电网频率： SSR 应用于 50HZ 或 60HZ 的工频电网上，不宜低频或高次谐波分量大的场合，如变频器输出端有
固体继电器目前已广泛应用于计算机外围接口装置，电炉加热恒温系统，数控机械，遥控系 统、工业自动化装置；信号灯、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、复印机、 自动洗衣机；自动消防，保安系统，以及作为电网功率因素补偿的电力电容的切换开关等等，另 外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。 ★ SSR 的分类
固态继电器应用
◆ 固态继电器原理与应用 ◆ 固态继电器的电气特性 ◆ 固态继电器产品的命名 ◆ 固态继电器的合理选型 ◆ 固态继电器外形尺寸图 ◆ 固态继电器的散热单元
◆ 固态继电器原理与应用 固体继电器（亦称固态继电器）英文名称为 Solid State Relay，简称 SSR。它是用半导体器
件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件，单相 SSR 为四端有源器件， 其中两个输入控制端，两个输出Байду номын сангаас，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电 流值后，输出端就能从断态转变成通态。
长方形安 装式 D,F。 E
1A 2A 3A 4A 5A 6A
8A
10A 15A 25A 40A 50A 60A 80A 100A
★ SSR 优缺点 固体继电器工作可靠，寿命长，无噪声，无火花，无电磁干扰，开关速度快，抗干扰能力强，
且体积小，耐冲击，耐振荡，防爆、防潮、防腐蚀、能与 TTL、DTL、HTL 等逻辑电路兼容，以微 小的控制信号达到直接驱动大电流负载。主要不足是存在通态压降（需相应散热措施），有断态漏 电流，交直流不能通用，触点组数少，另外过电流、过电压及电压上升率、电流上升率等指标差。 ★ SSR 的使用场合
