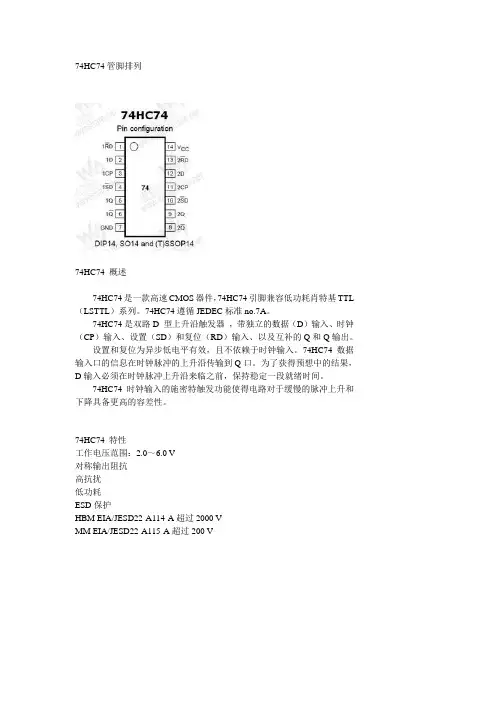

74HC74管脚排列中文资料
74HC74管脚排列
74HC74 概述
74HC74是一款高速CMOS器件，74HC74引脚兼容低功耗肖特基TTL （LSTTL）系列。
74HC74遵循JEDEC标准no.7A。
74HC74是双路D 型上升沿触发器，带独立的数据（D）输入、时钟（CP）输入、设置（SD）和复位（RD）输入、以及互补的Q和Q输出。
设置和复位为异步低电平有效，且不依赖于时钟输入。
74HC74数据输入口的信息在时钟脉冲的上升沿传输到Q口。
为了获得预想中的结果，D输入必须在时钟脉冲上升沿来临之前，保持稳定一段就绪时间。
74HC74时钟输入的施密特触发功能使得电路对于缓慢的脉冲上升和下降具备更高的容差性。
74HC74 特性
工作电压范围：2.0～6.0 V
对称输出阻抗
高抗扰
低功耗
ESD保护
HBM EIA/JESD22-A114-A超过2000 V
MM EIA/JESD22-A115-A超过200 V
74HC74 参数
74HC74 基本参数
电压 2.0～6.0V
驱动电流+/-5.2 mA
传输延迟14 ns@5V
74HC74 其他特性
逻辑电平CMOS
功耗考量低功耗或电池供电应用74HC74 封装与引脚
SO14, SSOP14, DIP14, TSSOP14。
74HC14中文资料
74HC14引脚图:
图1 引脚功能
74HC14真值表:
74HC14电气参数:
极限参数：
Switching Characteristics开关特性 at VCC = 5V and TA = 25℃
采用施密特触发器74HC14的光耦接收整形电路:
图2 光电耦合器接收整形电路
采用施密特触发器74HC14的方波振荡器电路
图3 方波振荡器
施密特触发器.主要用要将上下沿较缓或奇变较大的的数字信号变为方波形式以利数字信号接收电路识别.比如一串高频数字信号方波经过一个并普通光耦后波形可能奇变的后级不能识别,加一个74HC14进行整形
编辑本段74HC14概述：
74HC14是一款高速CMOS器件，74HC14引脚兼容低功耗肖特基TTL （LSTTL）系列。
74HC14遵循JEDEC标准。
74HC14实现了6路施密特触发反相器，可将缓慢变化的输入信号转换成清晰、无抖动的输出信号。
编辑本段特性：
应用：波形、脉冲整形器
非稳态多谐振荡器
单稳多谐振荡器
兼容JEDEC标准
ESD保护：
HBM EIA/JESD22-A114-A超过2000 V
MM EIA/JESD22-A115-A超过200 V
温度范围 -40～+85 ℃ -40～+125 ℃
编辑本段主要参数：
典型电源电压：
正向输入阀值电压：VT+=
负向输入阀值电压：VT-=
驱动电流： +/
传输延迟：12ns @5V
逻辑电平：CMOS
引脚：14
封装类型：DIP。
74系列芯片区别与功能略表
74系列芯片的型号区别与功能略表74HC/LS/HCT/F系列芯片的区别：1、LS是低功耗肖特基，HC是高速COMS。
LS的速度比HC略快。
HCT输入输出与LS兼容，但是功耗低；F是高速肖特基电路。
2、LS是TTL电平，HC是COMS电平。
3、LS输入开路为高电平，HC输入不允许开路，HC一般都要求有上下拉电阻来确定输入端无效时的电平。
LS却没有这个要求。
4、LS输出下拉强上拉弱，HC上拉下拉相同。
5、工作电压不同，LS只能用5V，而HC一般为2V～6V；而HCT的工作电压一般为4.5V～5.5V。
6、电平不同。
LS是TTL电平，其低电平和高电平分别为0.8和V2.4，而CMOS在工作电压为5V时分别为0.3V和3.6V，所以CMOS可以驱动TTL，但反过来是不行的。
7、驱动能力不同，LS一般高电平的驱动能力为5mA，低电平为20mA；而CMOS的高低电平均为5mA。
8、CMOS器件抗静电能力差，易发生栓锁问题，所以CMOS的输入脚不能直接接电源。
74系列集成电路大致可分为6大类：.74××（标准型）；.74LS××（低功耗肖特基）；.74S××（肖特基）；.74ALS××（先进低功耗肖特基）；.74AS××（先进肖特基）；.74F××（高速）。
近年来还出现了高速CMOS电路的74系列，该系列可分为3大类：.HC为COMS工作电平；.HCT为TTL工作电平，可与74LS系列互换使用；.HCU适用于无缓冲级的CMOS电路。
这9种74系列产品，只要后边的标号相同，其逻辑功能和管脚排列就相同。
根据不同的条件和要求可选择不同类型的74系列产品，比如电路的供电电压为3V就应选择74HC系列的产品。
系列电平典型传输延迟ns 最大驱动电流(-Ioh/Lol)mAAHC CMOS 8.5 -8/8AHCT COMS/TTL 8.5 -8/8HC COMS 25 -8/8HCT COMS/TTL 25 -8/8ACT COMS/TTL 10 -24/24F TTL 6.5 -15/64ALS TTL 10 -15/64LS TTL 18 -15/24注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。
数字集成电路74LS74ASL74HC74HCT74F系列芯片的区别
数字集成电路74LS/74ASL/74HC/74HCT/74F系列芯片的区别1、LS是低功耗肖特基，其改进型为先进低功耗肖特基TTL，即74ALS系列，它的性能比74LS更好。
HC是高速COMS，具有CMOS的低功耗和相当于74LS高速度的性能，属于一种高速低功耗产品。
LS的速度比HC略快。
HCT输入输出与LS兼容，但是功耗低；F 是高速肖特基电路；2、LS是TTL电平，HC是COMS电平。
3、LS输入开路为高电平，HC输入不允许开路，hc一般都要求有上下拉电阻来确定输入端无效时的电平。
LS却没有这个要求4、LS输出下拉强上拉弱，HC上拉下拉相同。
5、工作电压不同，LS只能用5V，而HC一般为2V到6V；6、电平不同。
LS是TTL电平，其低电平和高电平分别为0.8和V2.4，而CMOS在工作电压为5V时分别为0.3V和3.6V，所以CMOS可以驱动TTL，但反过来是不行的7、驱动能力不同，LS一般高电平的驱动能力为5mA，低电平为20mA；而CMOS的高低电平均为5mA；8、CMOS器件抗静电能力差，易发生栓锁问题，所以CMOS的输入脚不能直接接电源。
9、上述两者的工作频率都在30mHz以下，74ALS略高，可达50mHz。
但它们的工作电压却大不相同：74LS系列为5V，74HC系列为2~6V。
10、扇出能力：74LS系列为20，而74HC系列在直流时则高达1000以上，但在交流时很低，由工作频率决定。
74LS属于TTL类型的集成电路，而74HC属于CMOS集成电路。
LS、HC二者高电平低电平定义不同，HC高电平规定为0.7倍电源电压，低电平规定为0.3倍电源电压。
LS规定高电平为2.0V，低电平为0.8V。
带负载特性不同。
HC上拉下拉能力相同，LS上拉弱而下拉强。
输入特性不同。
HC输入电阻很高，输入开路时电平不定。
LS输入内部有上拉，输入开路时为高电平。
================================CD是harris的前缀，SN是TI的前缀。
74LS与74HC的区别
这些逻辑电平对应的英文含义如下：
S - Schottky Logic
LS - Low-Power Schottky Logic
CD4000 - CMOS Logic 4000
AS - Advanced Schottky Logic
74F - Fast Logic
ALS - Advanced Low-Power Schottky Logic
（4）但它们的工作电压却大不相同：74LS系列为5V，74HC系列为2~6V。
（5）扇出能力：74LS系列为20，而74HC系列在直流时则高达1000以上，但在交流时很低，由工作频率决定
74HC属于CMOS系列，输入阻抗高，输出电压高（4.9V为逻辑1），驱动能力差；
74LS属于TTL系列，输出电压较低（3.5V为逻辑1），驱动能力较强；
LVT - Low-Voltage BiCMOS Technology
LVC - Low Voltage CMOS Technology
LV - Low-Voltage
CBT - Crossbar Technology
ALVC - Advanced Low-Voltage CMOS Technology
7、驱动能力不同，LS一般高电平的驱动能力为5mA，低电平为20mA；而CMOS的高低电平均为5mA；
8、 CMOS器件抗静电能力差，易发生栓锁问题，所以CMOS的输入脚不能直接接电源。
其实现在的很多器件都已优化了，并不完全局限于原来固有的缺点，所以设计时还应看一下厂家的手册为好。
与单片机匹配，关系不大，但尽量用同一类型的芯片，即74HC系列
74系列芯片分类（LS HC F LV...）及缩写说明
74系列芯片资料
74HC/LS/HCT/F系列芯片的区别1、LS是低功耗肖特基，HC是高速COMS。
LS的速度比HC略快。
HCT输入输出与LS兼容，但是功耗低；F是高速肖特基电路；2、LS是TTL电平，HC是COMS电平。
3、LS输入开路为高电平，HC输入不允许开路，hc 一般都要求有上下拉电阻来确定输入端无效时的电平。
LS 却没有这个要求4、LS输出下拉强上拉弱，HC上拉下拉相同。
5、工作电压不同，LS只能用5V，而HC一般为2V到6V；6、电平不同。
LS是TTL电平，其低电平和高电平分别为0.8和V2.4，而CMOS在工作电压为5V时分别为0.3V和3.6V，所以CMOS可以驱动TTL，但反过来是不行的7、驱动能力不同，LS一般高电平的驱动能力为5mA，低电平为20mA；而CMOS的高低电平均为5mA；8、CMOS器件抗静电能力差，易发生栓锁问题，所以CMOS的输入脚不能直接接电源。
74系列集成电路大致可分为6大类：. 74××（标准型）；.74LS××（低功耗肖特基）；.74S××（肖特基）；.74ALS××（先进低功耗肖特基）；.74AS××（先进肖特基）；.74F××（高速）。
近年来还出现了高速CMOS电路的74系列，该系列可分为3大类：. HC为COMS工作电平；. HCT为TTL工作电平，可与74LS系列互换使用；.HCU适用于无缓冲级的CMOS电路。
这9种74系列产品，只要后边的标号相同，其逻辑功能和管脚排列就相同。
根据不同的条件和要求可选择不同类型的74系列产品，比如电路的供电电压为3V就应选择74HC系列的产品7400 QUAD 2-INPUT NAND GATES与非门7401 QUAD 2-INPUT NAND GATES OC与非门7402 QUAD 2-INPUT NOR GATES或非门7403 QUAD 2-INPUT NAND GATES与非门7404 HEX INVERTING GATES反向器7406 HEX INVERTING GATES HV高输出反向器7408 QUAD 2-INPUT AND GATE与门7409 QUAD 2-INPUT AND GATES OC与门7410 TRIPLE 3-INPUT NAND GATES与非门7411 TRIPLE 3-INPUT AND GATES与门74121 ONE-SHOT WITH CLEAR单稳态74132 SCHMITT TRIGGER NAND GATES 触发器与非门7414 SCHMITT TRIGGER INVERTERS触发器反向器74153 4-LINE TO 1 LINE SELECTOR四选一74155 2-LINE TO 4-LINE DECODER译码器74180 PARITY GENERATOR/CHECKER奇偶发生检验74191 4-BIT BINARY COUNTER UP/DOWN计数器7420 DUAL 4-INPUT NAND GATES双四输入与非门7426 QUAD 2-INPUT NAND GATES与非门7427 TRIPLE 3-INPUT NOR GATES三输入或非门7430 8-INPUT NAND GATES八输入端与非门7432 QUAD 2-INPUT OR GATES二输入或门7438 2-INPUT NAND GATE BUFFER与非门缓冲器7445 BCD-DECIMAL DECODER/DRIVER BCD译码驱动器7474 D-TYPE FLIP-FLOP D型触发器7475 QUAD LATCHES双锁存器7476 J-K FLIP-FLOP J-K触发器7485 4-BIT MAGNITUDE COMPARATOR四位比较器7486 2-INPUT EXCLUSIVE OR GATES双端异或门74HC00 QUAD 2-INPUT NAND GATES双输入与非门74HC02 QUAD 2-INPUT NOR GATES双输入或非门74HC03 2-INPUT OPEN-DRAIN NAND GATES与非门74HC04 HEX INVERTERS六路反向器74HC05 HEX INVERTERS OPEN DRAIN六路反向器74HC08 2-INPUT AND GATES双输入与门74HC107 J-K FLIP-FLOP WITH CLEAR J-K触发器74HC109A J-K FLIP-FLOP W/PRESET J-K触发器74HC11 TRIPLE 3-INPUT AND GATES三输入与门74HC112 DUAL J-K FLIP-FLOP双J-K触发器74HC113 DUAL J-K FLIP-FLOP PRESET双JK触发器74HC123A RETRIGGERABLE MONOSTAB可重触发单稳74HC125 TRI-STATE QUAD BUFFERS四个三态门74HC126 TRI-STATE QUAD BUFFERS六三态门74HC132 2-INPUT TRIGGER NAND 施密特触发与非门74HC133 13-INPUT NAND GATES十三输入与非门74HC137 3-TO-8 DECODERS W/LATCHES 3-8线译码器74HC138 3-8 LINE DECODER3线至8线译码器74HC139 2-4 LINE DECODER2线至4线译码器74HC14 TRIGGERED HEX INVERTER六触发反向器74HC147 10-4 LINE PRIORITY ENCODER 10-4编码器74HC148 8-3 LINE PRIORITY ENCODER8-3编码器74HC149 8-8 LINE PRIORITY ENCODER 8-8编码器74HC151 8-CHANNEL DIGITAL MUX8通道多路器74HC153 DUAL 4-INPUT MUX双四输入多路器74HC154 4-16 LINE DECODER4线至16线译码器74HC155 2-4 LINE DECODER2线至4线译码器74HC157 QUAD 2-INPUT MUX四个双端多路器74HC161 BINARY COUNTER二进制计数器74HC163 DECADE COUNTERS十进制计数器74HC164 SERIAL-PARALLEL SHIFT REG串入并出74HC165 PARALLEL-SERIAL SHIFT REG并入串出74HC166 SERIAL-PARALLEL SHIFT REG串入并出74HC173 TRI-STATE D FLIP-FLOP三态D触发器74HC174 HEX D FLIP-FLOP W/CLEAR六D触发器74HC175 HEX D FLIP-FLOP W/CLEAR六D触发器74HC181 ARITHMETIC LOGIC UNIT算术逻辑单元74HC182 LOOK AHEAD CARRYGENERATR进位发生器74HC190 BINARY UP/DN COUNTER 二进制加减计数器74HC191 DECADE UP/DN COUNTER 十进制加减计数器74HC192 DECADE UP/DN COUNTER 十进制加减计数器74HC193 BINARY UP/DN COUNTER 二进制加减计数器74HC194 4BIT BI-DIR SHIFT4位双向移位寄存器74HC195 4BIT PARALLEL SHIFT 4位并行移位寄存器74HC20 QUAD 4-INPUT NAND GATE四个四入与非门74HC221A NON-RETRIG MONOSTAB不可重触发单稳74HC237 3-8 LINE DECODER 地址锁3线至8线译码器74HC242/243 TRI-STAT TRANSCEIVER三态收发器74HC244 OCTAL 3-STATE BUFFER八个三态缓冲门74HC245 OCTAL 3-STATE TRANSCEIVER三态收发器74HC251 8-CH 3-STATE MUX8路3态多路器74HC253 DUAL 4-CH 3-STATE MUX4路3态多路器74HC257 QUAD 2-CH 3-STATE MUX4路3态多路器74HC258 2-CH 3-STATE MUX2路3态多路器74HC259 3-8 LINE DECODER8位地址锁存译码器74HC266A 2-INPUT EXCLUSIVE NOR GATE异或非74HC27 TRIPLE 3-INPUT NOR GATE三个3输入或非门74HC273 OCTAL D FLIP-FLOP CLEAR8路D触发器74HC280 9BIT ODD/EVEN GENERATOR奇偶发生器74HC283 4BIT BINARY ADDER CARRY四位加法器74HC299 3-STATE UNIVERSAL SHIFT三态移位寄存74HC30 8-INPUT NAND GATE8输入端与非门74HC32 QUAD 2-INPUT OR GATE四个双端或门74HC34 NON-INVERTER非反向器74HC354 8-CH 3-STATE MUX8路3态多路器74HC356 8-CH 3-STATE MUX8路3态多路器74HC365 HEX 3-STATE BUFFER六个三态缓冲门74HC366 3-STATE BUFFER INVERTER缓冲反向器74HC367 3-STATE BUFFER INVERTER缓冲反向器74HC368 3-STATE BUFFER INVERTER缓冲反向器74HC373 3-STATE OCTAL D LATCHES 三态D型锁存器74HC374 3-STATE OCTAL D FLIPFLOP三态D触发器74HC3934-BIT BINARY COUNTER 4位二进制计数器74HC4016 QUAD ANALOG SWITCH四路模拟量开关74HC4020 14-Stage Binary Counter 14输出计数器74HC4017 Decade Counter/Divider with 10 Decoded Outputs 十进制计数器带10个译码输出端74HC4040 12 Stage Binary Counter12出计数器74HC4046 PHASE LOCK LOOP相位监测输出器74HC4049 LEVEL DOWN CONVERTER电平变低器74HC4050 LEVEL DOWN CONVERTER电平变低器74HC4051 8-CH ANALOG MUX8通道多路器74HC4052 4-CH ANALOG MUX4通道多路器74HC4053 2-CH ANALOG MUX2通道多路器74HC4060 14-STAGE BINARY COUNTER14阶BIN计数74HC4066 QUAD ANALOG MUX四通道多路器74HC4075 TRIPLE 3-INPUT OR GATE3输入或门74HC42 BCD TO DECIMAL BCD转十进制译码器74HC423A RETRIGGERABLE MONOSTAB可重触发单稳74HC4511 BCD-7 SEG DRIVER/DECODER7段译码器74HC4514 4-16 LINE DECODER4至16线译码器74HC4538A RETRIGGERAB MONOSTAB可重触发单稳74HC4543 LCD BCD-7 SEG LCD用的BCD-7段译码驱动74HC51 AND OR GATE INVERTER与或非门74HC521 8BIT MAGNITUDE COMPARATOR判决定路74HC533 3-STATE D LATCH三态D锁存器74HC534 3-STATE D FLIP-FLOP三态D型触发器74HC540 3-STATE BUFFER三态缓冲器74HC541 3-STATE BUFFER INVERTER三态缓冲反向器74HC58 DUAL AND OR GATE与或门74HC589 3STATE 8BIT SHIFT 8位移位寄存三态输出74HC594 8BIT SHIFT REG8位移位寄存器74HC595 8BIT SHIFT REG8位移位寄存器出锁存74HC597 8BIT SHIFT REG8位移位寄存器入锁存74HC620 3-STATE TRANSCEIVER反向3态收发器74HC623 3-STATE TRANSCEIVER八路三态收发器74HC640 3-STATE TRANSCEIVER反向3态收发器74HC643 3-STATE TRANSCEIVER八路三态收发器74HC646 NON-INVERT BUS TRANSCEIVER 总线收发器74HC648 INVERT BUS TRANCIVER反向总线收发器74HC688 8BIT MAGNITUDE COMPARATOR 8位判决电路74HC7266 2-INPUT EXCLUSIVE NOR GATE异或非门74HC73 DUAL J-K FLIP-FLOP W/CLEAR双JK触发器74HC74A PRESET/CLEAR D FLIP-FLOP双D触发器74HC75 4BIT BISTABLE LATCH4位双稳锁存器74HC76 PRESET/CLEAR JK FLIP-FLOP双JK触发器74HC85 4BIT MAGNITUDE COMPARATOR4位判决电路74HC86 2INPUT EXCLUSIVE OR GATE2输入异或门74HC942 BAUD MODEM300BPS低速调制解调器74HC943 300 BAUD MODEM300BPS低速调制解调器74LS00 QUAD 2-INPUT NAND GATES与非门74LS02 QUAD 2-INPUT NOR GATES或非门74LS03 QUAD 2-INPUT NAND GATES与非门74LS04 HEX INVERTING GATES反向器74LS05 HEX INVERTERS OPEN DRAIN六路反向器74LS08 QUAD 2-INPUT AND GATE与门74LS09 QUAD 2-INPUT AND GATES OC与门74LS10 TRIPLE 3-INPUT NAND GATES与非门74LS109 QUAD 2-INPUT AND GATES OC与门74LS11 TRIPLE 3-INPUT AND GATES与门74LS112 DUAL J-K FLIP-FLOP双J-K触发器74LS113 DUAL J-K FLIP-FLOP PRESET双JK触发器74LS114 NEGATIVE J-K FLIP-FLOP负沿J-K触发器74LS122 Retriggerable Monostab可重触发单稳74LS123 Retriggerable Monostable 可重触发单稳74LS125 TRI-STATE QUAD BUFFERS四个三态门74LS13 QUAL 4-in NAND TRIGGER 4输入与非触发器74LS160 BCD DECADE 4BIT BIN COUNTERS计数器74LS136 QUADRUPLE 2-INPUT XOR GATE异或门74LS138 3-8 LINE DECODER3线至8线译码器74LS139 2-4 LINE DECODER2线至4线译码器74LS14 TRIGGERED HEX INVERTER六触发反向器74HC147 10-4 LINE PRIORITY ENCODER 10-4编码器74HC148 8-3 LINE PRIORITY ENCODER 8-3编码器74HC149 8-8 LINE PRIORITY ENCODER 8-8编码器74LS151 8-CHANNEL DIGITAL MUX8通道多路器74LS153 DUAL 4-INPUT MUX双四输入多路器74LS155 2-4 LINE DECODER2线至4线译码器74LS156 2-4 LINE DECODER/DEMUX2-4译码器74LS157 QUAD 2-INPUT MUX四个双端多路器74LS158 2-1 LINE MUX2-1线多路器74LS160A BINARY COUNTER二进制计数器74LS161A BINARY COUNTER二进制计数器74LS162A BINARY COUNTER二进制计数器74LS163A DECADE COUNTERS十进制计数器74LS164 SERIAL-PARALLEL SHIFT REG串入并出74LS168 BI-DIRECT BCD TO DECADE双向计数器74LS169 4BIT UP/DN BIN COUNTER 四位加减计数器74LS173 TRI-STATE D FLIP-FLOP三态D触发器74LS174 HEX D FLIP-FLOP W/CLEAR六D触发器74LS175 HEX D FLIP-FLOP W/CLEAR六D触发器74LS190 BINARY UP/DN COUNTER 二进制加减计数器74LS191 DECADE UP/DN COUNTER 十进制加减计数器74LS192 DECADE UP/DN COUNTER 十进制加减计数器74LS193 BINARY UP/DN COUNTER 二进制加减计数器74LS194A 4BIT BI-DIR SHIFT4位双向移位寄存器74LS195A 4BIT PARALLEL SHIFT4位并行移位寄存器74LS20 QUAD 4-INPUT NAND GATE四个四入与非门74LS21 4-INPUT AND GATE四输入端与门74LS240 OCTAL 3-STATE BUFFER八个三态缓冲门74LS244 OCTAL 3-STATE BUFFER八个三态缓冲门74LS245 OCTAL 3-STATE TRANSCEIVER三态收发器74LS253 DUAL 4-CH 3-STATE MUX4路3态多路器74LS256 4BIT ADDRESS LATCH四位可锁存锁存器74LS257 QUAD 2-CH 3-STATE MUX4路3态多路器74LS258 2-CH 3-STATE MUX2路3态多路器74LS27 TRIPLE 3-INPUT NOR GATES三输入或非门74LS279 QUAD R-S LATCHES四个RS非锁存器74LS28 QUAD 2-INPUT NOR BUFFER 四双端或非缓冲74LS283 4BIT BINARY ADDER CARRY四位加法器74LS30 8-INPUT NAND GATES八输入端与非门74LS32 QUAD 2-INPUT OR GATES二输入或门74LS352 4-1 LINE SELECTOR/MUX 4-1线选择多路器74LS365 HEX 3-STATE BUFFER六个三态缓冲门74LS367 3-STATE BUFFER INVERTER缓冲反向器74LS368A 3-STATE BUFFER INVERTER缓冲反向器74LS373 OCT LATCH W/3-STATE OUT三态输出锁存器74LS76 Dual JK Flip-Flop w/set2个JK触发器74LS379 QUAD PARALLEL REG四个并行寄存器74LS38 2-INPUT NAND GATE BUFFER与非门缓冲器74LS390 DUAL DECADE COUNTER2个10进制计数器74LS393 DUAL BINARY COUNTER2个2进制计数器74LS42 BCD TO DECIMAL BCD转十进制译码器74LS48 BCD-7 SEG BCD-7段译码器74LS49 BCD-7 SEG BCD-7段译码器74LS51 AND OR GATE INVERTER与或非门74LS540 OCT Buffer/Line Driver8路缓冲驱动器74LS541 OCT Buffer/LineDriver8路缓冲驱动器74LS74 D-TYPE FLIP-FLOP D型触发器74LS682 8BIT MAGNITUDE COMPARATOR8路比较器74LS684 8BIT MAGNITUDE COMPARATOR8路比较器74LS75 QUAD LATCHES双锁存器74LS83A 4BIT BINARY ADDER CARRY四位加法器74LS85 4BIT MAGNITUDE COMPARAT4位判决电路74LS86 2INPUT EXCLUSIVE OR GATE2输入异或门74LS90 DECADE/BINARY COUNTER十/二进制计数器74LS95B 4BIT RIGHT/LEFT SHIFT 4位左右移位寄存74LS688 8BIT MAGNITUDE COMPARAT8位判决电路74LS136 2-INPUT XOR GATE2输入异或门74LS651 BUS TRANSCEIVERS总线收发器74LS653 BUS TRANSCEIVERS总线收发器74LS670 3-STATE 4-BY-4 REG3态4-4寄存器74LS73A DUAL J-K FLIP-FLOP W/CLEAR 双JK触发器TTL器件和CMOS器件的逻辑电平分类:默认栏目TTL器件和CMOS器件的逻辑电平逻辑电平的一些概念要了解逻辑电平的内容，首先要知道以下几个概念的含义：1：输入高电平（Vih）：保证逻辑门的输入为高电平时所允许的最小输入高电平，当输入电平高于Vih时，则认为输入电平为高电平。
常用74系列芯片特性分类及中文名称资料
ALS TTL 10 -15/64
LS TTL 18 -15/24
LVC
AC
S
LC
说明：
1）LS是低功耗肖特基，HC是高速COMS；LS的速度比HC略快，HCT输入输出与LS兼容，但是功耗低；F是高速肖特基电路；
2）LS是TTL电平，HC是COMS电平；
3）LS输入开路为高电平，HC输入不允许开路，HC一般都要求有上下拉电阻来确定输入端无效时的电平，LS 却没有这个要求；
4）LS输出下拉强上拉弱，HC上拉下拉相同；
5）工作电压不同：LS只能用5V，而HC一般为2V到6V；
6）电平不同：LS是TTL电平，其低电平和高电平分别为0.8和V2.4，而CMOS在工作电压为5V时分别为0.3V和3.6V，所以CMOS可以驱动TTL，但反过来是不行；
7420 DUAL 4-INPUT NAND GATES 双四输入与非门
7426 QUAD 2-INPUT NAND GATES 与非门
7427 TRIPLE 3-INPUT NOR GATES 三输入或非门
7430 8-INPUT NAND GATES 八输入端与非门
7432 QUAD 2-INPUT OR GATES 二输入或门
74153 4-LINE TO 1 LINE SELECTOR 四选一
74155 2-LINE TO 4-LINE DECODER 译码器
74180 PARITY GENERATOR/CHECKER 奇偶发生检验
74191 4-BIT BINARY COUNTER UP/DOWN 计数器
74HC253 DUAL 4-CH 3-STATE MUX 4路3态多路器
常用门电路74系列器件整理
74ls35 六缓冲器(oc) 74ls36 2 输入四或非门(有选通) 74ls37 2 输入四与非缓冲器 74ls38 2 输入四或非缓冲器(集电极开路输出) 74ls39 2 输入四或非缓冲器(集电极开路输出) 74ls40 4 输入双与非缓冲器 74ls41 bcd-十进制计数器 74ls42 4 线-10 线译码器(bcd 输入) ห้องสมุดไป่ตู้ 74ls43 4 线-10 线译码器(余 3 码输入) 74ls44 4 线-10 线译码器(余 3 葛莱码输入) 74ls45 bcd-十进制译码器/驱动器 74ls46 bcd-七段译码器/驱动器
74ls109 双 j-k 触发器(带置位,清除,正触发) 74ls110 与门输入 j-k 主从触发器(带锁定) 74ls111 双 j-k 主从触发器(带数据锁定) 74ls112 负沿触发双 j-k 触发器(带预置端和清除端) 74ls113 负沿触发双 j-k 触发器(带预置端) 74ls114 双 j-k 触发器(带预置端,共清除端和时钟端) 74ls116 双四位锁存器 74ls120 双脉冲同步器/驱动器 74ls121 单稳态触发器(施密特触发) 74ls122 可再触发单稳态多谐振荡器(带清除端) 74ls123 可再触发双单稳多谐振荡器 74ls125 四总线缓冲门(三态输出) 74ls126 四总线缓冲门(三态输出)
74ls60 双四输入与扩展 74ls61 三 3 输入与扩展 74ls62 四路 2-3-3-2 输入与或扩展器 74ls63 六电流读出接口门 74ls64 四路 4-2-3-2 输入与或非门 74ls65 四路 4-2-3-2 输入与或非门(oc) 74ls70 与门输入上升沿 jk 触发器 74ls71 与输入 r-s 主从触发器 74ls72 与门输入主从 jk 触发器 74ls73 双 j-k 触发器(带清除端) 74ls74 正沿触发双 d 型触发器(带预置端和清除端) 74ls75 4 位双稳锁存器
74HC74管脚排列中文资料
74HC74管脚排列
74HC74 概述
74HC74是一款高速CMOS器件，74HC74引脚兼容低功耗肖特基TTL （LSTTL）系列。
74HC74遵循JEDEC标准no.7A。
74HC74是双路D 型上升沿触发器，带独立的数据（D）输入、时钟（CP）输入、设置（SD）和复位（RD）输入、以及互补的Q和Q输出。
设置和复位为异步低电平有效，且不依赖于时钟输入。
74HC74数据输入口的信息在时钟脉冲的上升沿传输到Q口。
为了获得预想中的结果，D输入必须在时钟脉冲上升沿来临之前，保持稳定一段就绪时间。
74HC74时钟输入的施密特触发功能使得电路对于缓慢的脉冲上升和下降具备更高的容差性。
74HC74 特性
工作电压范围：2.0～6.0 V
对称输出阻抗
高抗扰
低功耗
ESD保护
HBM EIA/JESD22-A114-A超过2000 V
MM EIA/JESD22-A115-A超过200 V
74HC74 参数
74HC74 基本参数
电压 2.0～6.0V
驱动电流+/-5.2 mA
传输延迟14 ns@5V
74HC74 其他特性
逻辑电平CMOS
功耗考量低功耗或电池供电应用74HC74 封装与引脚
SO14, SSOP14, DIP14, TSSOP14。
74系列
7445 BCD-DECIMAL DECODER/DRIVER BCD译码驱动器
7474 D-TYPE FLIP-FLOP D型触发器
7475 QUAD LATCHES 双锁存器
7476 J-K FLIP-FLOP J-K触发器
74HC191 DECADE UP/DN COUNTER 十进制加减计数器
74HC192 DECADE UP/DN COUNTER 十进制加减计数器
74HC193 BINARY UP/DN COUNTE-DIR SHIFT 4位双向移位寄存器
74HC03 2-INPUT OPEN-DRAIN NAND GATES 与非门
74HC04 HEX INVERTERS 六路反向器
74HC05 HEX INVERTERS OPEN DRAIN 六路反向器
74HC08 2-INPUT AND GATES 双输入与门
74HC113 DUAL J-K FLIP-FLOP PRESET 双JK触发器
74HC123A RETRIGGERABLE MONOSTAB 可重触发单稳
74HC125 TRI-STATE QUAD BUFFERS 四个三态门
74HC126 TRI-STATE QUAD BUFFERS 六三态门
74HC34 NON-INVERTER 非反向器
74HC354 8-CH 3-STATE MUX 8路3态多路器
74HC356 8-CH 3-STATE MUX 8路3态多路器
74HC365 HEX 3-STATE BUFFER 六个三态缓冲门
74HC366 3-STATE BUFFER INVERTER 缓冲反向器
74系列功能表
7400 TTL 2输入端四与非门7401 TTL 集电极开路2输入端四与非门7402 TTL 2输入端四或非门7403 TTL 集电极开路2输入端四与非门7404 TTL 六反相器7405 TTL 集电极开路六反相器7406 TTL 集电极开路六反相高压驱动器7407 TTL 集电极开路六正相高压驱动器7408 TTL 2输入端四与门7409 TTL 集电极开路2输入端四与门7410 TTL 3输入端3与非门74107 TTL 带清除主从双J-K触发器74109 TTL 带预置清除正触发双J-K触发器7411 TTL 3输入端3与门74112 TTL 带预置清除负触发双J-K触发器7412 TTL 开路输出3输入端三与非门74121 TTL 单稳态多谐振荡器74122 TTL 可再触发单稳态多谐振荡器74123 TTL 双可再触发单稳态多谐振荡器74125 TTL 三态输出高有效四总线缓冲门74126 TTL 三态输出低有效四总线缓冲门7413 TTL 4输入端双与非施密特触发器74132 TTL 2输入端四与非施密特触发器74133 TTL 13输入端与非门74136 TTL 四异或门74138 TTL 3-8线译码器/复工器74139 TTL 双2-4线译码器/复工器7414 TTL 六反相施密特触发器74145 TTL BCD—十进制译码/驱动器7415 TTL 开路输出3输入端三与门74150 TTL 16选1数据选择/多路开关74151 TTL 8选1数据选择器74153 TTL 双4选1数据选择器74154 TTL 4线—16线译码器74155 TTL 图腾柱输出译码器/分配器74156 TTL 开路输出译码器/分配器74157 TTL 同相输出四2选1数据选择器74158 TTL 反相输出四2选1数据选择器7416 TTL 开路输出六反相缓冲/驱动器74160 TTL 可预置BCD异步清除计数器74161 TTL 可予制四位二进制异步清除计数器74162 TTL 可预置BCD同步清除计数器74163 TTL 可予制四位二进制同步清除计数器74164 TTL 八位串行入/并行输出移位寄存器74165 TTL 八位并行入/串行输出移位寄存器74166 TTL 八位并入/串出移位寄存器74169 TTL 二进制四位加/减同步计数器7417 TTL 开路输出六同相缓冲/驱动器74170 TTL 开路输出4×4寄存器堆74173 TTL 三态输出四位D型寄存器74174 TTL 带公共时钟和复位六D触发器74175 TTL 带公共时钟和复位四D触发器74180 TTL 9位奇数/偶数发生器/校验器74181 TTL 算术逻辑单元/函数发生器74185 TTL 二进制—BCD代码转换器74190 TTL BCD同步加/减计数器74191 TTL 二进制同步可逆计数器74192 TTL 可预置BCD双时钟可逆计数器74193 TTL 可预置四位二进制双时钟可逆计数器74194 TTL 四位双向通用移位寄存器74195 TTL 四位并行通道移位寄存器74196 TTL 十进制/二-十进制可预置计数锁存器74197 TTL 二进制可预置锁存器/计数器7420 TTL 4输入端双与非门7421 TTL 4输入端双与门7422 TTL 开路输出4输入端双与非门74221 TTL 双/单稳态多谐振荡器74240 TTL 八反相三态缓冲器/线驱动器74241 TTL 八同相三态缓冲器/线驱动器74243 TTL 四同相三态总线收发器74244 TTL 八同相三态缓冲器/线驱动器74245 TTL 八同相三态总线收发器74247 TTL BCD—7段15V输出译码/驱动器74248 TTL BCD—7段译码/升压输出驱动器74249 TTL BCD—7段译码/开路输出驱动器74251 TTL 三态输出8选1数据选择器/复工器74253 TTL 三态输出双4选1数据选择器/复工器74256 TTL 双四位可寻址锁存器74257 TTL 三态原码四2选1数据选择器/复工器74258 TTL 三态反码四2选1数据选择器/复工器74259 TTL 八位可寻址锁存器/3-8线译码器7426 TTL 2输入端高压接口四与非门74260 TTL 5输入端双或非门74266 TTL 2输入端四异或非门7427 TTL 3输入端三或非门74273 TTL 带公共时钟复位八D触发器74279 TTL 四图腾柱输出S-R锁存器7428 TTL 2输入端四或非门缓冲器74283 TTL 4位二进制全加器74290 TTL 二/五分频十进制计数器74293 TTL 二/八分频四位二进制计数器74295 TTL 四位双向通用移位寄存器74298 TTL 四2输入多路带存贮开关74299 TTL 三态输出八位通用移位寄存器7430 TTL 8输入端与非门7432 TTL 2输入端四或门74322 TTL 带符号扩展端八位移位寄存器74323 TTL 三态输出八位双向移位/存贮寄存器7433 TTL 开路输出2输入端四或非缓冲器74347 TTL BCD—7段译码器/驱动器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74447 TTL BCD—7段译码器/驱动器7445 TTL BCD—十进制代码转换/驱动器74450 TTL 16:1多路转接复用器多工器74451 TTL 双8:1多路转接复用器多工器74453 TTL 四4:1多路转接复用器多工器7446 TTL BCD—7段低有效译码/驱动器74460 TTL 十位比较器74461 TTL 八进制计数器74465 TTL 三态同相2与使能端八总线缓冲器74466 TTL 三态反相2与使能八总线缓冲器74467 TTL 三态同相2使能端八总线缓冲器74468 TTL 三态反相2使能端八总线缓冲器74469 TTL 八位双向计数器7447 TTL BCD—7段高有效译码/驱动器7448 TTL BCD—7段译码器/内部上拉输出驱动74490 TTL 双十进制计数器74491 TTL 十位计数器74498 TTL 八进制移位寄存器7450 TTL 2-3/2-2输入端双与或非门74502 TTL 八位逐次逼近寄存器74503 TTL 八位逐次逼近寄存器7451 TTL 2-3/2-2输入端双与或非门74533 TTL 三态反相八D锁存器74534 TTL 三态反相八D锁存器7454 TTL 四路输入与或非门74540 TTL 八位三态反相输出总线缓冲器7455 TTL 4输入端二路输入与或非门74563 TTL 八位三态反相输出触发器74564 TTL 八位三态反相输出D触发器74573 TTL 八位三态输出触发器74574 TTL 八位三态输出D触发器74645 TTL 三态输出八同相总线传送接收器74670 TTL 三态输出4×4寄存器堆7473 TTL 带清除负触发双J-K触发器7474 TTL 带置位复位正触发双D触发器7476 TTL 带预置清除双J-K触发器7483 TTL 四位二进制快速进位全加器7485 TTL 四位数字比较器7486 TTL 2输入端四异或门7490 TTL 可二/五分频十进制计数器7493 TTL 可二/八分频二进制计数器7495 TTL 四位并行输入\输出移位寄存器7497 TTL 6位同步二进制乘法器常用74系列标准数字电路的中文名称资料器件代号器件名称74 74LS 74HC00 四2输入端与非门√ √ √01 四2输入端与非门(OC) √ √02 四2输入端或非门√ √ √03 四2输入端与非门(OC) √ √04 六反相器√ √ √05 六反相器(OC) √ √06 六高压输出反相器(OC,30V) √ √07 六高压输出缓冲,驱动器(OC,30V) √ √ √08 四2输入端与门√ √ √09 四2输入端与门(OC) √ √ √10 三3输入端与非门√ √ √11 三3输入端与门√ √12 三3输入端与非门(OC) √ √ √13 双4输入端与非门√ √ √14 六反相器√ √ √15 三3输入端与门(OC) √ √16 六高压输出反相器(OC,15V) √17 六高压输出缓冲,驱动器(OC,15V) √20 双4输入端与非门√ √ √21 双4输入端与门√ √ √22 双4输入端与非门(OC) √ √25 双4输入端或非门(有选通端) √ √ √26 四2输入端高压输出与非缓冲器√ √ √27 三3输入端或非门√ √ √28 四2输入端或非缓冲器√ √ √30 8输入端与非门√ √ √32 四2输入端或门√ √ √33 四2输入端或非缓冲器(OC) √ √37 四2输入端与非缓冲器√ √38 四2输入端与非缓冲器(OC) √ √40 双4输入端与非缓冲器√ √ √42 4线-10线译码器(BCD输入) √ √43 4线-10线译码器(余3码输入) √44 4线-10线译码器(余3葛莱码输入) √48 4线-7段译码器√49 4线-7段译码器√50 双2路2-2输入与或非门√ √ √51 2路3-3输入,2路2-2输入与或非门√ √ √52 4路2-3-2-2输入与或门√53 4路2-2-2-2输入与或非门√54 4路2-3-3-2输入与或非门√ √55 2路4-4输入与或非门√60 双4输入与扩展器√ √61 三3输入与扩展器√62 4路2-3-3-2输入与或扩展器√64 4路4-2-3-2输入与或非门√65 4路4-2-3-2输入与或非门(OC) √70 与门输入J-K触发器√71 与或门输入J-K触发器√72 与门输入J-K触发器√74 双上升沿D型触发器√ √78 双D型触发器√ √85 四位数值比较器√86 四2输入端异或门√ √ √87 4位二进制原码/反码√95 4位移位寄存器√101 与或门输入J-K触发器√102 与门输入J-K触发器√107 双主-从J-K触发器√108 双主-从J-K触发器√109 双主-从J-K触发器√110 与门输入J-K触发器√111 双主-从J-K触发器√ √112 双下降沿J-K触发器√113 双下降沿J-K触发器√114 双下降沿J-K触发器√116 双4位锁存器√120 双脉冲同步驱动器√121 单稳态触发器√ √ √122 可重触发单稳态触发器√ √ √123 可重触发双稳态触发器√ √ √125 四总线缓冲器√ √ √126 四总线缓冲器√ √ √128 四2输入端或非线驱动器√ √ √132 四2输入端与非门√ √ √。
74系列ttl
74系列芯片功能大全TTL电路是晶体管-晶体管逻辑电路的英文字头缩写。
它由NPN或PNP型晶体管组成，图1是典型的TTL中速与非门电路。
由于电路中载流子有电子和空穴两种极性，因而是一种双极型晶体管集成电路。
图1 典型的TTL中速与非门电路TTL电路有好几种，其中速度最高的是STTL，即肖特基TTL电路，其平均传输时间约3ns，比标准型TTL约快6~7倍；功耗最低的是LSTTL，其功耗不到标准型TTL的十分之一。
TTL电路与其他双极型电路相比，在性能、价格上可谓物美价廉，已基本上取代了RTL(电阻-晶体管)电路和DTL（二极管-晶体管）电路，只是在超高速环路中仍要用ECL（发射极耦合）电路。
2.制造工艺双极型集成电路是在平面晶体管基础上发展起来的，它的基本工艺仍然是平面工艺。
但由于电路中除有晶体管外，还要集成二极管、电阻、电容等元器件，因而在制造过程中首先要把各种元器件做在一块基片上，并使它们相互绝缘，最后再按要求将它们连成电路。
从制造工艺上看，它与平面晶体管的不同，仅是增加了隔离工艺和埋层工艺。
图2是经过六次光刻、四次扩散和四次氧化制成的双极型集成电路芯片结构，工艺较复杂。
图2 六次光刻、四次扩散、氧化制成的双极型集成电路芯片结构3.电路特点表1列出了国产TTL和各种MOS电路的四个主要参数，以便于比较。
表1 国产TTL和MOS电路主要参数由图3曲线可见，TTL比CMOS电路功耗大，但随频率提高其功耗所增无几。
图3 TTL与CMOS两种电路的动态功耗电流曲线抗干扰能力又称噪声容限，它表示电路保持稳定工作所能抗拒外来干扰和本身噪声的能力，可用图4电压传输特性来说明。
图4 说明抗干扰能力的电压传输特性曲线在图4曲线中，ViL 为本级门最大输入低电平，Vg为关门电平，Vk为开门电平，ViH为最低输入高电平。
显然，要保持输出高电平，干扰电压不应超过：式中 VNL——下限抗干扰电平。
TTL的VNL约为0.7V，而要保持输出低电平，干扰电压就不应超过：式中VNH——上限抗干扰电平。
74系列芯片常识
74LS，74HC，74HCT这三种，这三种系列在电平方面的区别如下：
输入电平 输出电平
74LS TTL电平 TTL电平
74HC COMS电平 COMS电平
74HCT TTL电平 COMS电平
74LS系列与74HC，74HCT，CD系列的区别
一、概述：
74LS是TTL电路的一个系列，TTL电路以双极型 晶体管为开关元件所以以称双极型（电子和空穴）集成电路。
74HC是CMOS电路，CMOS电路是MOS电路中的主导产品。MOS电路以绝缘栅场效应晶体管为开关元件。所以又称单极型集成电路。按其导电沟道的类型，MOS电路可分为PMOST 、NMOS和CMOS电路。CMOS电路沿着4000A--4000B/4500B（统一称为4000B）--74HC/74vHC--74HCT系列高速发展。 HCT系列还同TTL电平兼容，扩大了应用范围。
4.最小输出的驱动电流（单位MA，输出低电平0.4V）标准输出：标准TTL系列为16。标准COMS（4000系列为16，74系列为4）。
5.大电流输出：标准TTL为48V。标准COMS（4000为16，74系列为6）
6.扇出能力：标准TTL为系列为40（大电流输出为120）。标准COMS（4000系列为4，74系列为10，大电流输出为4，15）。
2.74hc与74hct都是高速CMOS器件,是同一系列,其中74hct的输入信号为TTL电平.
CD代表标准的4000系列CMOS电路，我国生产的CMOS电路系列为“CC4000B”。
二、TTL逻辑芯片与与CMOS逻辑芯片的区别
1.TTL工作电压范围为5V正负左右。CMOS为3--18V左右。
74LS系列集成电路分类及常用芯片功能解析
一、数字集成电路的分类与特点 数字集成电路有双极型集成电路（如TTL、ECL）和单极型集成电路（如CMOS） 两大类，每类中又包含有不同的系列品种
1 TTL数字集成电路 这类集成电路内部输入级和输出级都是晶体管结构，属于双极型数字集成电 路。其主要系列有：
1．74 – 系列 这是早期的产品，现仍在使用，但正逐渐被淘汰。 2．74H – 系列 这是74 – 系列的改进型，属于高速TTL产品。其“与非门 ”的平均传输时间达10ns左右，但电路的静态功耗较大， 目前该系列产品使 – 系列 这是74S – 系列的后继产品，尤其速度（典型值为1.5ns）有显著的提高，又称“ 先进超高速肖特基”系列。
2
2 CMOS集成电路
CMOS数字集成电路是利用NMOS管和PMOS管巧妙组合成的电路，属于一种微功 耗的数字集成电路。主要系列有：
1．标准型4000B/4500B系列 该系列是以美国RCA公司的CD4000B系列和CD4500B系列制定的，与美国 Motorola公司的MC14000B系列和MC14500B系列产品完全兼容。该系列产品 的最大特点是工作电源电压范围宽（3～18V）、功耗最小、速度较低、品种 多、价格低廉，是目前CMOS集成电路的主要应用产品。
2 TTL集成电路使用应注意的问题
１．正确选择电源电压 TTL集成电路的电源电压允许变化范围比较窄，一般在4.5V～5.5V之间。 在使用时更不能将电源与地颠倒接错，否则将会因为过大电流而造成器件 损坏。
6
２．对输入端的处理 TTL集成电路的各个输入端不能直接与高于+5.5V和低于-0.5V的 低内阻电源连接。对多余的输入端最好不要悬空。虽然悬空相 当于高电平，并不影响“与门、与非门”的逻辑关系，但悬空 容易接受干扰，有时会造成电路的误动作。因此，多余输入端 要根据实际需要作适当处理。例如“与门、与非门”的多余输 入端可直接接到电源Vcc上；也可将不同的输入端共用一个电阻 连接到Vcc上；或将多余的输入端并联使用。对于“或门、或非 门”的多余输入端应直接接地。 对于触发器等中规模集成电路来说，不使用的输入端不能悬空 ，应根据逻辑功能接入适当电平。 ３．对于输出端的处理 除“三态门、集电极开路门”外，TTL集成电路的输出端不 允许并联使用。如果将几个“集电极开路门”电路的输出端 并联,实现线与功能时，应在输出端与电源之间接入一个计算 好的上拉电阻。 集成门电路的输出更不允许与电源或地短路，否则可能造成 器件损坏。
TTL门电路及CMOS集成芯片介绍
TTL 门电路集成芯片介绍 TTL 集成门电路除了与非门，还有与门、或门、或非门、异或门、集电极开路门（OC 门）和三态门等，形成了多种系列，可以灵活地构成各种逻辑功能的数字系统。
在此将对集 成 TTL 门电路系列做一简介。
1.TTL 集成逻辑门电路系列简介常见的 TTL 集成逻辑门系列有 54 系列和系列和 74系列，两系列功能相同，两系列功能相同，但但 54 系列的电源 系列的电源 电压和环境温度范围较宽，两者数据对比见表 1。
表1 74系列、54系列数据对比 名称电源电压 环境温度范围 74 系列5V±5% 0～70℃ 54 系列 5V±10% －55～125℃ 1. 74/54 系列。
又称标准 TTL 系列，属中速系列，属中速 TTL 器件，其平均传输延迟时间约 器件，其平均传输延迟时间约 为 10ns ，平均功耗约为 10mW/每门。
每门。
(1) 74L/54L 系列。
为低功耗 TTL 系列，又称 LTTL 系列。
可用增加电阻阻值的方 法将电路的平均功耗降低为 1mW/每门，每门， 但平均传输延迟时间较长， 约为 33ns 。
(2) 74H/54H 系列。
为高速 TTL 系列，又称系列，又称 HTTL 系列。
该系列的平均传输延迟 系列。
该系列的平均传输延迟 时间为 6ns ，平均功耗约为 22mW ／每门。
与 74 标准系列相比，电路结构上 标准系列相比，电路结构上 主要作了两点改进：· 输出级采用了达林顿结构，进一步减小了门电路输出高电平时的输出电阻， 提高了带负载能力，加快了对负载电容的充电速度。
· 所有电阻的阻值降低了将近一半，缩短了电路中各节点电位的上升时间和下降 时间；加速了三极管的开关过程。
(3) 74S/54S 系列。
为肖特基 TTL 系列，又称 STTL 系列。
图 1 为 74S00与非门的 电路，与 74系列与非门相比较，电路特点为：· 输出级采用了达林顿结构，同样有利于提高速度，也提高了负载能力。
74act244scx手册解读
74act244scx手册解读74ACT244SCX是一款集成逻辑芯片，属于TTL（晶体管-晶体管逻辑）系列。
本手册将对其进行详细解读，包括芯片的功能特性、引脚功能、电气特性及应用示例等方面。
首先，让我们来了解一下74ACT244SCX芯片的功能特性。
该芯片是一个具有8个双向缓冲器的三态缓冲器，用于将一个8位数据线的逻辑电平转换为另一个8位数据线的逻辑电平。
这意味着它可以完成数据信号的转发，适用于数码信号的放大、隔离和解耦等应用。
此外，芯片还具有高噪声抵抗能力和可逆的数据传输功能。
接下来，我们来了解一下74ACT244SCX芯片的引脚功能。
该芯片共有20个引脚，包括8个输出端口（Y1-Y8）、8个输入端口（A1-A8）和一个使能端口（G）。
输入端口用于接收输入信号，输出端口用于输出经过处理后的信号，而使能端口用于控制芯片的工作状态。
在三态缓冲器（Tri-State Buffer）的应用中，使能端口（G）非常重要，它可以使输出端口（Y1-Y8）高阻抗（高阻抗状态）。
我们再来了解一下74ACT244SCX芯片的电气特性。
该芯片具有广泛的工作电压范围，可以在2V至6V的电压下正常工作。
其输入电压范围为0V至Vcc，输出电压范围为0V至Vcc，高电平输入电压范围为0.7Vcc至Vcc，低电平输入电压范围为0V至0.3Vcc。
另外，该芯片具有高速操作能力，最大时钟频率可达100MHz，非常适合高速数据传输的应用。
最后，我们来看一些74ACT244SCX芯片的应用示例。
这款芯片广泛应用于各种数据信号传输和处理电路中。
常见的应用场景包括数据总线驱动、数据信号放大、数据隔离、数据解耦等。
此外，由于其高速操作能力和可靠性，还可应用于工业领域的自动化控制系统和通信设备等。
综上所述，74ACT244SCX是一款集成逻辑芯片，具有8个双向缓冲器的三态缓冲器功能。
其引脚功能包括8个输入端口、8个输出端口和1个使能端口。
该芯片具有高噪声抵抗能力、可逆的数据传输功能和广泛的工作电压范围。
74系列的参数
TTL74系列数字逻辑电路—(1)第[1],[2],[3],[4]页随着集成电路技术和工艺飞速发展，TTL74LS00系列和CMOS4000系列作为逻辑控制电路比较完善，在自动控制、家用电器制造、计算机应用、无线电通信、机电一体化工程领域获得了广泛的应用。
对于电子工程技术人员，有必要了解这类集成电路的特性及功能，甚至需要获得其详细的技术手册，以满足工作的需求。
我们在这里对这类常用的集成电路进行了汇编，并对其主要的功能框图或真值表进行了介绍，以方便大家查阅。
TTL电路的一般特性电源电压各类TTL电路电源电压范围军用级(-55—+125℃)工业品级(-40—85℃)民用级(0—70℃)4.5—5.5V 4.75—5.25V 4.75—5.25V工作速度SN54/74为标准系列，SN54H/74H为高速系列，SN54S/74S为肖特基(Schottky)系列，SN54LS/74LS为低功耗肖特基系列。
各类TTL电路工作速度SN54/74SN54H/74H SN54S/74SSN54LS/74LS平均传输延迟时间(ns)10639.5平均功耗/每门(mW)1022192最高工作频率(MHz)355512545各类TTL电路输入特性各类TTL电路噪声容限低电平噪声容限(mV)低电平噪声容限(mV)74系列400400 74H系列400400 74S系列300700 74LS系列300700TTL74系列数字逻辑电路—(2)第[1],[2],[3],[4]页TTL电路输入电流与驱动能力各类TTL电路驱动能力系列输入低电平电流(mA)输入高电平电流(uA)输出低电平电流(mA)输出高电平电流(uA)输出低电平状态扇出数/输出高电平状态扇出数7474H74S74LS74-1.64016-40010/108/88/844/2074H-25020-50012.5/12.510/1010/1055/2574S-25020-100012.5/12.510/2010/2055/50 74LS-0.42084005/44/84/820/20TTL电路的输出特性门电路的高低电平输出特性如下图，对于图腾柱输出结构，由于输出状态改变时，两个输出推动管可能会产生同时导通的现象，继而会出现脉冲尖峰，为克服这个问题，一般可在数个门电路中接上一个0.01—0.1的小电容，以消减尖峰脉冲。
74LS86是四异或门
CC4070和74LS86都是四异或门.CC4070是CMOS器件,电源电压可工作在3V-18V.74LS86是TTL器件,工作电源电压是5V.两种器件,引脚排列不同.
74系列数字电路74LS86.74F86等四2输入异或门
54LS86 / 74LS86 LSTTL型四2输入异或门
54LS86 / 74LS86 典型参数：tpd=10ns Pd=7.5mW/每门
逻辑符号：逻辑表：
逻辑式：Y= A·B+A·B 推荐工作条件
掌握74LS00和74LS86的功能。
20
[ 标签：74ls00,74ls86 ]
二、实验所用仪器和芯片
1、二输入四异或门74LS86 1片
2、二输入四与非门74LS00 2片
3、TEC-5(TDS-2)实验系统1台
三、实验内容
1、实现一个1位二进制数比较器
a)、用1片74LS86和2片74LS00实现，写出布尔表达式并画出设计电路图，画出芯片连线图并在TEC-5试验系统上测试结果；
异或门74LS86引脚,逻辑图及真值表
74ls86是常用的 TTL 2输入端四异或门在数字电路中常用，对应的coms器件是74hc86,相对于74LS86,74HC86的特点是电源功耗很低。
工作电源电压范围是4.75-5.25V.其他同类型的芯片有7486， CT4086， DG74LS86， LH74LS86等,可直接相互代换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TTL74系列器件性能参数
TTL电路的一般特性如下：
1、电源电压
各类TTL电路电源电压范围
军用级(-55—+125℃) 工业品级(-40—85℃) 民用级(0—70℃)
4.5—
5.5V 4.75—5.25V 4.75—5.25V
2、工作速度
SN54/74为标准系列，SN54H/74H为高速系列，SN54S/74S为肖特基(Schottky)系列，SN54LS/74LS为低功耗肖特基系列。
各类TTL电路工作速度
SN54/74SN54H/74H SN54S/74S SN54LS/74LS 平均传输延迟时间(ns) 10 6 3 9.5
平均功耗/每门(mW) 10 22 19 2
最高工作频率(MHz) 35 55 125 45
3、各类TTL电路输入特性
各类TTL电路噪声容限
低电平噪声容限(mV) 高电平噪声容限(mV)
74系列 400 400
74H系列 400 400
74S系列 300 700
74LS系列 300 700
4、各类TTL电路逻辑电平范围
各类TTL电路逻辑电平范围
最大逻辑低电平输入电压（V）最小逻辑低电
平输入电压（V）
最大逻辑低电
平输出电压（V）
最小逻辑低电平
输出电压（V）
74系列 0.8 2.0 0.4 2.4 74H系列 0.8 2.0 0.4 2.4 74S系列 0.8 2.0 0.5 2.7 74LS系列 0.8 2.0 0.5 2.7
5、TTL 电路输入电流与驱动能力
各类TTL 电路驱动能力
输出低电平状态扇出数/输出高电平状
态扇出数 系列 输入低
电平电流(mA) 输入高电平电流(uA) 输出低电平电流(mA) 输出高电平电流(uA) 74 74H 74S 74LS 74 -1.6 40 16 -400 10/10 8/8 8/8
44/20
74H -2 50 20 -500 12.5/12.5 10/1010/10 55/2574S
-2
50 20 -1000 12.5/12.5 10/2010/20 55/5074LS -0.4
20
8
400
5/4
4/8
4/8
20/20
6、TTL 电路的输出特性
门电路的高低电平输出特性如下图，对于图腾柱输出结构，由于输出状态改变时，两个输出推动管可能会产生同时导通的现象，继而会出现脉冲尖峰，为克服这个问题，一般可在数个门电路中接上一个0.01—0.1的小电容，以消减尖峰脉冲。
电容的取值一越小越好为原则，电容量太大，会对其工作速度构成影响。
7、各类TTL 电路极限参数
各类TTL 电路极限参数
环境温度（℃）
电源电压（V） 输入电压（V）
输入电流（mA）
存储温度（℃） 军用级 工业品级 民用级 7 -0.5—5.5 -3.0—5
-65—+150
-55—+125
-40—85
0—70。
