暖通工程基础知识

暖通工程施工基础知识

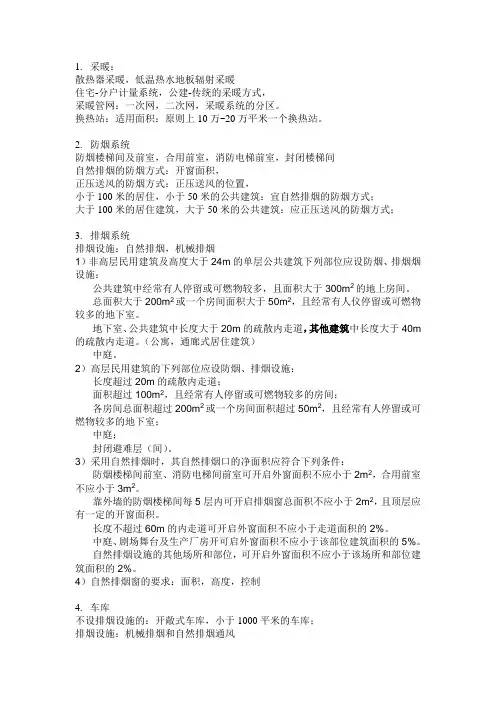

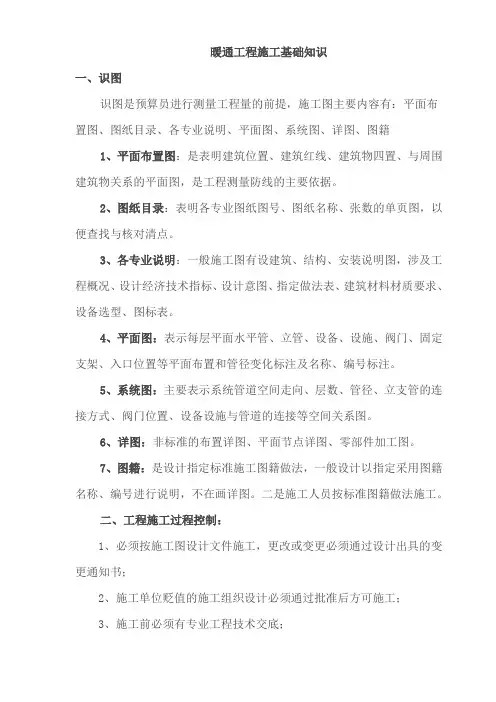

一、识图

识图是预算员进行测量工程量的前提，施工图主要内容有：平面布置图、图纸目录、各专业说明、平面图、系统图、详图、图籍

1、平面布置图：是表明建筑位置、建筑红线、建筑物四置、与周围建筑物关系的平面图，是工程测量防线的主要依据。

2、图纸目录：表明各专业图纸图号、图纸名称、张数的单页图，以便查找与核对清点。

3、各专业说明：一般施工图有设建筑、结构、安装说明图，涉及工程概况、设计经济技术指标、设计意图、指定做法表、建筑材料材质要求、设备选型、图标表。

4、平面图：表示每层平面水平管、立管、设备、设施、阀门、固定支架、入口位置等平面布置和管径变化标注及名称、编号标注。

5、系统图：主要表示系统管道空间走向、层数、管径、立支管的连接方式、阀门位置、设备设施与管道的连接等空间关系图。

6、详图：非标准的布置详图、平面节点详图、零部件加工图。

7、图籍：是设计指定标准施工图籍做法，一般设计以指定采用图籍名称、编号进行说明，不在画详图。二是施工人员按标准图籍做法施工。

二、工程施工过程控制：

1、必须按施工图设计文件施工，更改或变更必须通过设计出具的变更通知书；

2、施工单位贬值的施工组织设计必须通过批准后方可施工；

3、施工前必须有专业工程技术交底；

4、分项工程或隐蔽工程完工后，必须通过自检，分项工程质量评定，请监理、建设单位进行验收，（检验批）；

5、专项工程整体完工后，做水冲洗，通水试验、蔽水试验、严密性试验，符合要求后请监理、建设单位进行验收，并对整体工程进行评定。

6、调试（如采暖系统调试）、试验（有关消防、安全防范等重要系统进行试验）

三、施工材料、设备产品质量控制：

1、材料、设备采购过程资料控制：厂家资质、产品检验合格证（注意检验合格证的检验产品的品种、规格、型号，有效期限）、出厂合格证，复印件追索标注；确定样品。

2、材料、设备进场验收：材料、设备进场时施工单位有关人员做好外观及内在产品质量验收，（包括规格型号、数量、包装），有样品的进行比较。

3、请监理对主要材料、成品、半成品、配件、器具和设备进行检验、认证，需做复试的重要材料做送试或做见证送试。

4、做好材料、设备的存储与保管，做好成品保护。

四、工程竣工资料控制：

竣工资料包括内容:

1、竣工图：对工程实际施工做真实的反应。

2、施工组织设计：经批准的施工组织设计，施工过程对施工组织设计变更调整。

3、施工方案（重点大型项目），分项工程技术交底。

4、施工检验记录（检验批）验收记录。

5、施工过程中的的会议记要、图纸会审技术交底记录、设计变更、工程洽商、通知等，

6、材料、设备证明资料、送检材料检验报告、见证送试记录。

五、经济文件：

1、施工前：招标文件及答疑、工程承包合同、中标报价书、经济类协议。

2、施工过程经济文件：

2.1、开工报告及开工通知单，工期变更报告（包括工期开工顺延、延误见证资料及价款索赔）及批件；施工场地地坪测量；

2.2、设计变更、工程洽商的造价调整报告及批件；

2.3、建设单位同意的合同外的其他事项的工作的认证资料及价款报告及批件；

2.4、违约索赔的事件的认证、索赔事项资料报告、送达见证证据，举证资料及批件。

3、竣工结算协议或审批单，财务对账单，付款计划。

六、重点材料检测、严密性试验：

1、阀门：安装前必须作强度和严密性试验：

同品牌、同型号、同规格每批抽检10%，且不少于1个。主干管上的阀门及特种阀门必须逐个必须做强度和严密性试验；

强度试验压力为工程压力的1.5倍；严密性试验试验压力为工程压力的1.1倍。

2、敞口水箱做灌水试验，灌水试验静置24h，密闭水箱做水压试验，在试验压力下10min无渗漏为合格；
