复摆颚式破碎机原理
颚式破碎机的工作原理
颚式破碎机的工作原理颚式破碎机的工作原理：电动机通过皮带使偏心轴旋转时，垂直连杆即向上向下运动，当垂直连杆向上时，带动两块肘板逐渐伸平，肘板迫使可动颚板向固定颚板推进，破碎腔（即由固定颚板和动颚组成的空间）中的矿石受到挤压、劈裂、折屈作用而破碎。
垂直连杆向下运动，肘板和可动颚板借弹簧和拉杆之力向后退，此时排矿口增大，被破碎的矿石由此排出。
可见颚式破碎机是间断破碎矿石的。
偏心轴每转一转只有半个周期用于破碎，其后半个周期用于排矿。
所以它与其他连续破碎机械相比功耗较大，机械效率较低。
影响颚式破碎机工作的主要因素有啮角与转数等。
啮角就是动颚与定颚之间的夹角。
根据计算，最大啮角可达３２°，而实际使用中都小于２５°，一般为１８°～２０°左右。
啮角太大，会使破碎腔中的矿石向上挤出，以致伤人或损坏其他设备，同时随着啮角增大（破碎比加大），生产率下降。
调节排矿口的大小，也就改变啮角的大小。
在实际生产中，根据排矿粒度的要求来调节排矿口的大小。
因此，在保证产品粒度的要求下，尽量把排矿口放大是合理的。
排矿口大小可以通过调节块来调节，在调节排矿口大小时要注意破碎比和生产率之间的相互关系。
在一定的范围内，增加偏心轴的转数可以提高破碎机的生产能力，但是也会增加破碎单位质量矿石的电能消耗。
转速太大，会使破碎腔中已被破碎的矿石来不及排出而产生堵塞现象，反而使生产能力降低，电能消耗增加。
因此，颚式破碎机应有一个最适宜的转数。
颚式破碎机的偏心轴、连杆、可动颚板、轴与衬板是主要的磨损部件，需要经常注意润滑与更换。
郑州惠帮机械装备有限公司（）。

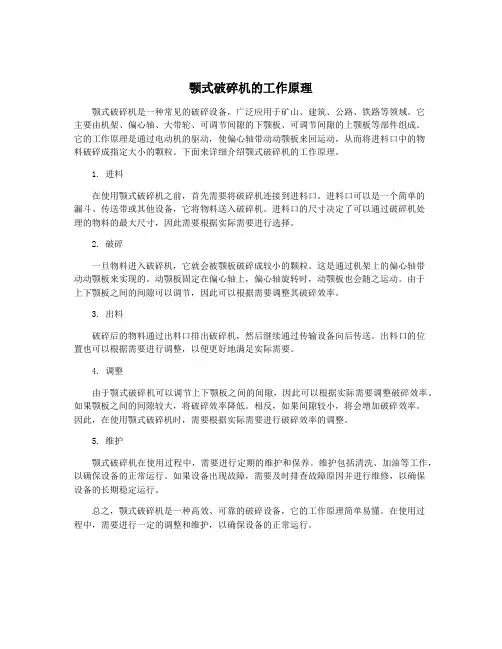

颚式破碎机的工作原理
颚式破碎机的工作原理颚式破碎机是一种常见的破碎设备，广泛应用于矿山、建筑、公路、铁路等领域。
它主要由机架、偏心轴、大带轮、可调节间隙的下颚板、可调节间隙的上颚板等部件组成。
它的工作原理是通过电动机的驱动，使偏心轴带动动颚板来回运动，从而将进料口中的物料破碎成指定大小的颗粒。
下面来详细介绍颚式破碎机的工作原理。
1. 进料在使用颚式破碎机之前，首先需要将破碎机连接到进料口。
进料口可以是一个简单的漏斗、传送带或其他设备，它将物料送入破碎机。
进料口的尺寸决定了可以通过破碎机处理的物料的最大尺寸，因此需要根据实际需要进行选择。
2. 破碎一旦物料进入破碎机，它就会被颚板破碎成较小的颗粒。
这是通过机架上的偏心轴带动动颚板来实现的。
动颚板固定在偏心轴上，偏心轴旋转时，动颚板也会随之运动。
由于上下颚板之间的间隙可以调节，因此可以根据需要调整其破碎效率。
3. 出料破碎后的物料通过出料口排出破碎机，然后继续通过传输设备向后传送。
出料口的位置也可以根据需要进行调整，以便更好地满足实际需要。
4. 调整由于颚式破碎机可以调节上下颚板之间的间隙，因此可以根据实际需要调整破碎效率。
如果颚板之间的间隙较大，将破碎效率降低。
相反，如果间隙较小，将会增加破碎效率。
因此，在使用颚式破碎机时，需要根据实际需要进行破碎效率的调整。
5. 维护颚式破碎机在使用过程中，需要进行定期的维护和保养。
维护包括清洗、加油等工作，以确保设备的正常运行。
如果设备出现故障，需要及时排查故障原因并进行维修，以确保设备的长期稳定运行。
总之，颚式破碎机是一种高效、可靠的破碎设备，它的工作原理简单易懂。
在使用过程中，需要进行一定的调整和维护，以确保设备的正常运行。
颚式破碎机的两种原理
颚式破碎机的两种原理颚式破碎机，也叫颚式破碎器，是一种常见的破碎设备。
它广泛用于矿山、冶金、建筑、公路、轨道、水利等行业中破碎各种硬质矿石和岩石。
颚式破碎机主要是通过动颚板和静颚板之间的作用，将物料压碎、粉碎或细化。
在使用过程中，颚式破碎机通常会采用两种原理：压缩破碎和冲击破碎。
一、压缩破碎原理颚式破碎机采用的压缩破碎原理是，动颚板和静颚板之间的距离缩小，使物料受到外力作用时受到挤压，随着外力不断加大，物料就会被压碎、破碎或细化。
深度破碎型颚式破碎机是应用压缩破碎原理的典型实例。
它的主要特点是破碎腔形状深而长，物料在破碎腔中受到的各个方向的挤压力比较均匀，从而可将物料有效地压碎、破碎或细化。
深度破碎型颚式破碎机应用范围广，可以破碎各种硬度的岩石和矿石。
二、冲击破碎原理颚式破碎机采用的冲击破碎原理是，动颚板和静颚板之间的距离保持一定，当物料受到高速旋转的锤子或其他类似物的打击时，物料在高速冲击的作用下，瞬间破碎或细化。
通常，冲击破碎型颚式破碎机会配备一种称为“副品碎片”的特殊装置。
这种装置可防止物料在破碎过程中垂直向下运动。
同时，副品碎片会将物料带到破碎腔的出口处，可以方便地将物料从颚式破碎机排出。
总的来说，冲击破碎型颚式破碎机的设计结构比深度破碎型普遍简单，其破碎效果也比深度破碎型稍微弱一些。
但由于冲击破碎型颚式破碎机结构简单，生产成本低，所以被广泛应用于对物料破碎要求较低的领域。
结语以上是颚式破碎机的两种原理——压缩破碎和冲击破碎。
虽然两种原理在破碎效果、选用范围、结构设计等方面有所不同，但它们都能满足颚式破碎机在矿山、冶金、建筑、轨道等多个行业领域的不同破碎要求。
复摆颚式破碎机(800×1060)设计讲解
河北建筑工程学院本科毕业设计（论文）学科专业机械设计制造及其自动化班级机101姓名指导教师肖溪马轶群摘要目前国内使用的破碎机类型很多，主要有鄂式破碎机、锤式破碎机、圆锥破碎机、反击式破碎机和辊式破碎机。
复摆式颚式破碎机与简摆式相比较，其优点是：质量较轻，构件较少，结构更紧凑，破碎腔内充满程度较好，所装物料块受到均匀破碎，加以动颚下端强制性推出成品卸料，故生产率较高，比同规格的简摆颚式破碎机的生产率高出20-30%；物料块在动颚下部有较大的上下翻滚运动，容易呈立方体的形状卸出，减少了像简摆式产品中那样的片状成分，产品质量较好。
本设计需求参数为进料口尺寸：800×1060mm；最大进料粒度：640mm；处理能力：85～143m³/h；偏心轴转速：250r/min；排料口调整范围：100～200mm；电动机功率：90KW。
设计分析了破碎机的发展现状和研究颚式破碎机的意义及复摆颚式破碎机机构尺寸对破碎性能的影响，计算确定了PE800×1060的机构参数，设计内容主要包括复摆颚式破碎机的动颚、偏心轴、皮带轮、动颚齿板、定颚齿板、机架等一些重要部件；另外，对颚式破碎机的工作原理及特点和主要部件的作用作了介绍，包括保险装置、调整装置、机架结构、润滑装置等；同时对机器的参数（主轴转速、生产能力、破碎力、功率等）作了计算。
此外，对破碎的意义、破碎工艺和破碎比的计算，颚式破碎机的主要部件的安装、操作及维修作了简单介绍。
关键词：复摆颚式破碎机带传动飞轮磨损ABSTRACTCurrently ，the type of the crusher is multitudinous in domestic, mainly including jaw crusher, hammer crusher, cone crusher, impact breaker and roll pared with fine impact crusher ，SBM（swinging jaw break machine）´s advantage is: quality is lighter, less compact structure component, broken lumen filled with degree is good, with materials by uniform broken, to block bottom mandatory move jaw is unloading, launch finished higher, than with specifications productivity of fine impact crusher 20-30% higher than the productivity; Material blocks in the lower have bigger jaws move up and down movement, a cube tumbling to the shape of, reducing the discharged as Jane tilting products that flake composition, product quality is better.This design is done for：the feeding port size is 800 x 1060mm; Maximum feeding granularity is 640mm; Production efficiency is85-143m ³/ h; Eccentric shaft speed is 250r/min; Discharging mouth adjustment range 100mm to 200mm; Motor power is90KW. This design analysis of the current development of the crushier,the meanings of researching the crusher,how the dimensions of jaw crusher effect on the performance of the broken, calculate and determine the PE800 x 1060 structure parameters, the design content mainly includes swing jaw, eccentric shaft, pulley, seing jaw gear plate, and settled jaw gear plate and frame and some other important components; In addition, jaw crusher principle and characteristics and main component function is introduced, including insurance device, adjusting devices and frame structure, lubrication device, etc.; Also on the machine parameters (spindle speed, production capacity, crushing strength, power) calculate as well. In addition, the significance of broken, crushing process and calculation of crushing ratio, jaw crusher main component installation, operation and maintenance are introduced.KEY WORDS：Jaw crusher Belt drive Flywheel Wear目录第1章绪论 (1)1.1引言 (1)1.2复摆颚式破碎机的特点 (3)1.3国内外颚式破碎机的发展及现状 (5)第2章总体设计 (8)2.1复摆鄂式破碎机的基本结构 (8)2.2复摆鄂式破碎机的工作原理 (10)第3章主要参数的确定 (12)3.1已知参数 (12)3.2部分结构参数的确定 (12)3.3动鄂的摆动次数 (14)3.4电动机的选择 (15)3.5四连杆机构各杆长度的确定 (16)3.6最大破碎力 (17)3.7各部件受力分析 (17)第4章传动装置的设计 (20)4.1带轮的设计 (20)4.2偏心轴的设计 (25)4.3飞轮的设计 (27)4.4轴承的选择与校核 (29)4.5轴承座的设计 (31)4.6配重的选择 (32)4.7外形尺寸的设计 (33)第5章各基本构件的设计 (35)5.1动鄂的设计 (35)5.2齿板的设计 (38)5.3推力板的设计 (40)5.4调整装置的设计 (41)5.5破碎腔型的形状 (43)5.6机架的设计 (44)第6章复摆鄂式破碎机的安装 (47)6.1破碎机的安装 (47)6.2机架的安装 (47)6.3偏心轴和机架的安装 (48)6.4肘板的安装 (48)6.5动鄂的安装 (49)6.6齿板的安装 (49)第7章颚式破碎机的磨损 (50)7.1齿板的磨损分析 (50)7.2颚板磨损机制 (51)7.3颚板材质的选择 (52)第8章破碎机出口扬尘的解决和噪声防治 (54)8.1破碎机出口扬尘的解决 (54)8.2破碎机的噪声危害及防治途径 (55)第9章颚式破碎机的使用 (56)9.1颚式破碎机的操作 (56)9.2颚式破碎机的维护与保养 (57)总结 (59)鸣谢 (60)参考文献 (61)河北建筑工程学院毕业设计计算书指导教师：肖溪马轶群1河北建筑工程学院毕业设计计算书指导教师：肖溪马轶群2河北建筑工程学院毕业设计计算书指导教师：肖溪马轶群3河北建筑工程学院毕业设计计算书指导教师：肖溪马轶群4河北建筑工程学院毕业设计计算书指导教师：肖溪马轶群52-2 复摆颚式破碎机的机构简图四杆机构中AB 曲柄为破碎机偏心轴，杆为破碎机动颚，CD 摇杆为破碎机肘板，可计算出复摆颚式破碎机的自由度为)33(240)l h P P +=⨯-⨯+== 327.57图3-2 四连杆机构图以上所求结果均符合要求，因此可以选取作为复摆25/）m故带速合适。
颚式破碎机工作原理
颚式破碎机工作原理
1 颚式破碎机是怎样工作的
颚式破碎机是一种常用的破碎设备，被用于制粒或粉碎。
它主要
由板条颚、活塞杆、外壳三部分组成。
颚式破碎机的工作原理是：动力机械推动板条颚和活塞杆来回运动，当板条颚开合时，将原料加以撕裂，粉碎，由于板条颚的运动，
形成的挤压力使原料经过破碎空间的破碎作用，因而完成粉碎过程。
颚式破碎机的运动特点决定了其操作要求，它不但要起到撕裂的
作用，而且要保持一定速度，提高杆的行程，使杆的行程变得持续、
可控。
颚式破碎机的作用是：首先能够以最快的时间分解物料，并使物
料失去粘附性，以节省能源和时间，并使物料容易得到破碎，但在破
碎过程中，粗破物料要控制，以免影响物料的质量。
另外，破碎过程
前要免除或减少杂质的影响，以提高破碎效率和物料质量。
颚式破碎机的效果很好，它们能够将原始材料快速分解成细微颗粒，而且能够保证物料撕裂破碎，进而增加效率，投资维护少。
颚式
破碎机用于处理破碎原料，有利于传输系统，可以将粗破物料破碎成
更细小的颗粒，从而改善物料的质量。
颚式破碎机在现实中有着广泛的应用，许多行业都在使用这种设备，像煤炭、矿山、砂岩矿等行业的破碎原料都广泛使用颚式破碎机。
它可以有效的分解各种矿物质、金属矿、煤炭等物料，并以颗粒形式出现。
因此颚式破碎机是矿物处理行业不可缺少的重要设备。

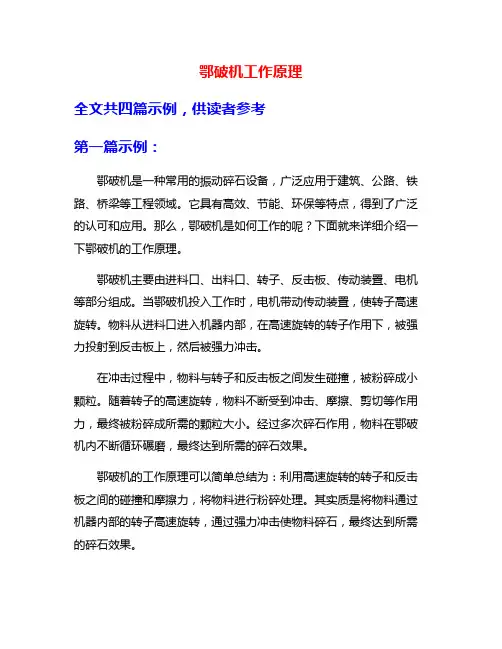

鄂破机工作原理
鄂破机工作原理全文共四篇示例，供读者参考第一篇示例：鄂破机是一种常用的振动碎石设备，广泛应用于建筑、公路、铁路、桥梁等工程领域。
它具有高效、节能、环保等特点，得到了广泛的认可和应用。
那么，鄂破机是如何工作的呢？下面就来详细介绍一下鄂破机的工作原理。
鄂破机主要由进料口、出料口、转子、反击板、传动装置、电机等部分组成。
当鄂破机投入工作时，电机带动传动装置，使转子高速旋转。
物料从进料口进入机器内部，在高速旋转的转子作用下，被强力投射到反击板上，然后被强力冲击。
在冲击过程中，物料与转子和反击板之间发生碰撞，被粉碎成小颗粒。
随着转子的高速旋转，物料不断受到冲击、摩擦、剪切等作用力，最终被粉碎成所需的颗粒大小。
经过多次碎石作用，物料在鄂破机内不断循环碾磨，最终达到所需的碎石效果。
鄂破机的工作原理可以简单总结为：利用高速旋转的转子和反击板之间的碰撞和摩擦力，将物料进行粉碎处理。
其实质是将物料通过机器内部的转子高速旋转，通过强力冲击使物料碎石，最终达到所需的碎石效果。
鄂破机的工作原理虽然简单，但其中涉及到的物理原理和工程技术相当复杂。
转子和反击板的设计和制造要求非常高，必须具有足够的强度和硬度，才能承受高速旋转时产生的冲击力。
传动装置和电机的选用也至关重要，必须保证机器的正常运转和高效工作。
第二篇示例：鄂破机是一种利用高速旋转的齿轮刀片对物料进行颗粒破碎的机械设备，广泛应用于矿山、冶金、建筑、化工等行业中。
其工作原理主要包括物料进料、高速旋转的齿轮刀片对物料进行撞击破碎、颗粒出料等过程。
下面我们将详细介绍鄂破机的工作原理。
首先是物料的进料过程。
当鄂破机启动后，物料通过给料装置进入破碎腔内。
在进入破碎腔内之前，物料受到给料装置的控制，保证物料的均匀分布，以便在破碎时得到均匀的破碎效果。
给料装置的设计可以根据实际需要进行调整，以确保物料的进料量符合工作需求。
接下来是齿轮刀片的高速旋转过程。
鄂破机内部装备有一组高速旋转的齿轮刀片，齿轮刀片的角度和配置可以根据不同的物料特性进行调整。
JB／T1388-2024复摆颚式破碎机
3 3. 试验方法与检验规则
标准规定了复摆颚式破碎机的试验 方法和检验规则，确保产品质量符 合国家标准要求。
3. 试验方法与检验规则
性能测试
测试破碎机的破碎能力、产量和能耗，以 验证其设计和制造质量。
尺寸检验
根据标准要求，对破碎机的主要部件进行 尺寸和公差检验。
运行噪音测试
通过声级计测量破碎机在工作状态下的噪 音水平，确保符合安全标准。
3. 日常维护保养
定期检查
定期检查破碎机各部件，及时发现并处理 问题，延长使用寿命。
清洁润滑
保持破碎机清洁，定期更换润滑油，防止 磨损和故障。
调整维护
根据实际情况调整颚板间隙和破碎腔尺寸 ，确保破碎效率。
六、应用案例与市场 前景
复摆颚式破碎机在矿山、建筑、能源等多个领域应用广泛。 市场需求旺盛，未来发展前景乐观。
关键部件设计和制造
复摆颚式破碎机作为重要的矿山机械，其关键部件的设计和制造直接影响破碎 效率、使用寿命和安全性。
框架结构设计
强度和稳定性
框架结构需要保证破碎机的整 体强度和稳定性，承受冲击载 荷和振动。
焊接工艺
采用优质钢材和先进的焊接工 艺，确保框架结构的可靠性和 耐久性。
优化设计
通过有限元分析和结构优化， 提高框架的刚度和抗疲劳性能 。
三、复摆颚式破碎机 的工作原理
复摆颚式破碎机的工作原理基于颚板的运动，通过对物料的挤压和撞击实现破 碎，将块状物料破碎成更小的颗粒。
物料进料和破碎过程
物料进料
物料通过进料口进入破碎腔，进料口尺寸根据物料粒度进行调 整。
颚板运动
活动颚板在偏心轴的带动下进行往复运动，与固定颚板形成破 碎空间。
物料破碎
破碎机结构及工作原理
破碎机结构及工作原理一、颚式破碎机内部结构及工作原理内部结构：主要由静颚板、活动鄂板、机架、上下护板、调整座、动鄂拉杆等部分组成。
工作原理：颚式破碎机主要靠曲动挤压力破碎。
电动机驱动皮带和皮带轮，使得动颚上下摆动，当动颚上升时肘板与动颚间夹角变大，动颚板向固定颚板推进，物料被压碎或劈碎；当动颚向下运动，肘板与动颚之间的夹角变小，动颚板在拉杆、弹簧的作用下离开静颚板，先前已被压碎或劈碎的物料从颚板的下部排料口排出。
二、反击式破碎机内部结构及工作原理内部结构：主要由机架、进料斗、板锤、反击板、出料装置、电机、传动装置等部分组成。
工作原理：反击破碎机主要靠冲击能破碎。
物料进入机体后碰上高速旋转的转子上的板锤，被板锤迎头打击破碎后，被惯性带动像里一段的反击板抛去再次破碎，之后由反击板到板锤，由板锤到反击板多次重复此过程。
三、圆锥破碎机内部结构及工作原理内部结构：主要包括机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统等。
工作原理：圆锥破碎机主要采用层压原理进行作业。
电动机的旋转通过皮带轮带动传动轴转动，传动轴通过大小锥齿轮带动偏心套绕主轴转动，偏心套带动动锥做旋摆运动，，从而使圆锥破碎壁时而靠近，时而离开固装在调整套上的扎臼壁表面，物料在破碎腔内不断受到冲击，挤压和弯曲作用而实现破碎。
四、锤式破碎机内部结构及工作原理内部结构：主要由机壳、转子、主轴、锤头、衬板、篦条、调整架和联轴器等部分组成。
工作原理：在电动机的驱动下，破碎机转子高速旋转。
物料进入破碎机后，立即受到锤头的冲击，破碎后的物料借锤头的力向架体内挡板，篦条冲击受到二次破碎，与此同时物料相互撞击，遭到多次破碎，小于篦条缝隙的物料从缝隙中排出，块度较大的物料则在破碎腔内继续遭到锤头的冲击直到破碎，通过篦条的缝隙排出。
简摆式和复摆式颚式破碎机的运动轨迹
简摆式和复摆式颚式破碎机的运动轨迹我们知道，颚式破碎机主要可以分为两种，简摆式和复摆式，本文将这两种颚式破碎机的运动轨迹做简要的陈述。
1、简摆式颚式破碎机偏心轴旋转时，带动连杆做上下往复运动，连杆带动两块推力板也做往复运动，从而推动动颚做左右往复运动。
这样动颚做的是一种左右往复运动，动颚上每点运动轨迹都是以悬挂轴为中心的圆弧线，运动轨迹简单，故称为简摆式颚式破碎机，如下图所示。
图1如图2，当动颚板围绕悬挂轴作往复运动时，动颚上面各点的运动轨迹都是圆弧线（上端圆弧小，下端圆弧大），而且动颚的水平行程（水平摆动距离）是上面小、下面大，以动颚底部（排矿口处）为最大。
但破碎腔上部均是较大的矿块，因而处在上部的矿石得不到破碎所必需的压缩量，所以破碎负荷大部分集中在破碎腔的下部，整个颚板没有均匀工作，降低了破碎机的生产能力。
如果增大动颚上部的水平行程，必然导致下部水平行程的增大，从而造成产品粒度更加不均匀。
图22、复摆式颚式破碎机动颚直接悬挂在偏心轴上，当偏心轴按逆时针方向旋转时，直接带动动颚板作复杂摆动，动颚上由上到下各点的运动轨迹：破碎腔顶部，运动轨迹为椭圆形；破碎腔中部，运动轨迹为更扁的椭圆形；破碎腔底部，运动轨迹几乎为往复运动，由于这种机械中动颚上各点的运动轨迹比较复杂，故称为复杂摆动式颚式破碎机如图3所示。
图3复摆式颚式破碎机工作原理与简摆式颚式破碎机类似（如图4），也是间断地进行工作，但在偏心轴每转的2/3--4/5 转的时间内，都对矿石实现破碎作用。
这时，矿石的破碎除受到与简摆颚式破碎机相同的挤压作用外，还兼受研磨破碎作用。
复摆式颚式破碎机和简摆式颚式破碎机的运动行程正好相反，它的动颚上部水平行程较大，约为下部的1.5倍，可以满足碎矿所需的压缩量，而且动颚向下运动时有促进排矿的作用，加快了排矿速度，提高了生产能力。
生产实践表明，在条件相同时，复摆颚式破碎机的生产能力，要比同规格的简摆颚式破碎机提高30%左右。
第2章-颚式破碎机学习资料
图2-12 偏心轴的转速
BC线以下的物料尺寸皆 小于出料口宽度，因而每 次所能h 卸 出S 的物料高度为：
tg
物料在重力作用下自由 落下。破碎后物料卸料高 度应为：
h 1 gt 2 2
要使高度h的梯形体内 全部无聊自由卸出所需时 间为：
t 2h g
偏心轴转速的计算
动颚空转行程经历的时间t ‘应与卸料 时间相等。
综合摆动型颚式破碎机的特点
无论是动颚的顶部或底部，在动颚向定颚 靠拢的行程中，其运动都有利于对物料的 夹持和破碎，并将物料推向出料口，因而 改善了卸料条件，提高了破碎机的生产能 力。
动颚底部的水平摆幅与垂直摆幅之比为1： 0.8，这又比复摆颚式机合理，可使工作 零件的磨损降低。
由于动颚与连杆都悬挂在偏心轴上，这就 使偏心轴及其轴承受力恶化，容易损坏。
简摆式鄂破机的破碎过程
图2-2 简单摆动型颚式破碎机的破碎过程 (a)物料进入破碎腔；(b)物料受挤压；(c)物料碎裂成小块；(d)卸料
简单摆动型颚式破碎机的特点
动颚上各点均以悬挂轴6为中心，单纯作 圆弧摆动，运动轨迹比较简单。
动颚摆动的距离上面小、下面大，颚板上 部（进料口处）的水平位移和垂直位移， 都只有下部的1/2左右。
构造比较复杂，只适用于制造小型机。
颚式破碎机的规格
颚式破碎机的规格用进料口的宽度和长 度表示
PEJ和PEF分别表示简单摆动型和复杂 摆动型破碎机。 例：PEJ1500mm×2100mm 即进料口宽度为1500mm，长度为 2100mm的简摆式鄂破机。
§2-2 构造
颚式破碎机主要由机架和支承装 置、破碎部件、传动机构、拉紧装置、 保险装置和润滑冷却系统等部分组成。
第2章-颚式破碎机
颚式破碎机的工作原理是如何的 颚式破碎机工作原理
颚式碎裂机的工作原理是如何的颚式碎裂机工作原理颚式碎裂机重要用于抗压强度不超过320兆帕的各种物料的粗碎、中碎作业，具有碎裂比大、产量高、产品粒度均匀、结构简单、工作牢靠、维护和修理简便、运营成本低等特点。
颚式碎裂机工作原理：电动机驱动角带轮通过偏心轴旋转使动颚作多而杂摇摆，动颚上行时肘板和动颚间夹角变大，从而推动动颚板向固定颚板靠近，物料被挤压、搓、碾等多种碎裂；动颚下行时，动颚板在拉杆、弹簧的作用下离开固定颚板，碎裂的物料从碎裂机腔下口排出。
电动机连续转动，碎裂机连续碎裂和排料运动实现批量生产。
颚式碎裂机的结构构成：l、机体:机体的前壁上装有固定的颚板,前壁两侧固有肘板避开矿石直接撞击机体, 机体前部固定颚板置有偏心调整机构, 机体前后装有密封板, 以防粉尘外扬,上部装有活盖给料斗、进料、防尘为一体。
2、偏心轴用轴承装在机体支承座上，其一端用平键固定皮带轮，轴上偏心部分装有动颚。
3、调整结构,为调整出料粒度大小,调整排料口增大或缩小,可以用手柄调整。
4、闭锁拉簧设置在机体下部,由拉簧接于连杆下端的耳钓上,其末端钧在调整螺钉上。
当连杆向前摇摆时, 通过拉紧弹簧来平恒连杆所产生的惯性力, 以保证动颚板和固定颚板在工作中的紧密结合。
颚式碎裂机广泛用于矿山、电力、煤炭、冶金、建材、铁路、道路、水利等行业。
颚式碎裂机的起动颚式碎裂机俗称颚破又名老虎口。
由动颚和静颚两块颚板构成碎裂腔，模拟动物的两颚运动而完成物料碎裂作业的碎裂机。
广泛运用于矿山冶炼、建材、道路、铁路、水利和化工等行业中各种矿石与大块物料的碎裂。
颚式碎裂机的起动：1、经检查、证明机器与传动部分情况正常，方可起动。
2、本机只能在无负荷情况下起动。
3、起动后，若发觉有不正常的情况时，应立刻停车，待查明原因排出隐患，方可再次起动。
使用注意事项：1、在使用时，若因碎裂腔内物料堵塞而造成停机，应立刻关闭电动机，必需将物料排出后，方可再行使用。
2、在正常工作情况下，轴承的温升不应超过35℃，最高温度不得超过70℃，否则应立刻停车，查明原因加以除去。
颚式破碎机工作原理
颚式破碎机工作原理颚式破碎机是一种常见的破碎设备，广泛应用于矿山、建筑材料、公路、铁路、水利等行业。
它主要用于粗碎和中碎各种矿石和岩石，具有结构简单、工作可靠、维护方便等优点。
那么，颚式破碎机是如何工作的呢？接下来，我们将详细介绍颚式破碎机的工作原理。
首先，颚式破碎机由主机、传动装置、偏心轴、齿板、调节装置、底座等部分组成。
当颚式破碎机工作时，电动机驱动皮带和皮带轮，使偏心轴通过凸轮轴带动活动颚板上下运动。
在这个过程中，矿石被加工物料室内，通过偏心轴和活动颚板的摩擦力，使矿石被压碎和破碎，最终达到所需的破碎效果。
其次，颚式破碎机的工作原理可以简单描述为，矿石首先被送入破碎腔内，然后通过颚板的压力逐渐破碎。
在破碎过程中，矿石受到的力量不断变化，从而使矿石逐渐变小，最终达到所需的破碎要求。
在整个破碎过程中，颚式破碎机通过调节装置可以控制出料口的大小，从而实现对成品颗粒的控制。
最后，颚式破碎机的工作原理还包括破碎腔的设计。
破碎腔是颚式破碎机的重要部分，它的设计直接影响到破碎机的破碎效果。
合理的破碎腔设计可以提高破碎机的产能和破碎比，降低磨损和能耗，从而提高设备的使用寿命和经济效益。
总的来说，颚式破碎机的工作原理是通过电动机驱动偏心轴，使活动颚板上下运动，从而压碎和破碎矿石，最终实现所需的破碎效果。
在破碎过程中，破碎腔的设计也起着至关重要的作用。
通过合理的破碎腔设计和调节装置的控制，可以实现对成品颗粒的精确控制，从而满足不同颗粒大小的需求。
总的来说，颚式破碎机的工作原理是通过电动机驱动偏心轴，使活动颚板上下运动，从而压碎和破碎矿石，最终实现所需的破碎效果。
在破碎过程中，破碎腔的设计也起着至关重要的作用。
通过合理的破碎腔设计和调节装置的控制，可以实现对成品颗粒的精确控制，从而满足不同颗粒大小的需求。
复摆颚式破碎机毕业设计论文
复摆颚式破碎机毕业设计论文
复摆颚式破碎机是一种用于碎石、矿石等物料的重要设备。
它采用摆颚以周期性地压碎物料，具有结构简单、工作可靠、维护方便等特点。
本文将对复摆颚式破碎机的结构、工作原理以及设计优化等方面进行研究，以期提出更加合理的设计方案。
首先，复摆颚式破碎机的结构主要包括机架、摆颚、活动颚板、固定颚板等部分。
其中，机架起到支撑和固定作用，摆颚负责压碎物料，活动颚板和固定颚板共同作用以压碎物料。
其次，复摆颚式破碎机的工作原理是通过电机带动皮带轮，使摆颚以周期性的动作压碎物料。
物料首先由进料口进入破碎腔，然后被摆颚压碎成更小的颗粒。
随着摆颚的周期性运动，物料不断被压碎直至达到所需规格。
在设计优化方面，可以从以下几个方面入手：首先，对复摆颚式破碎机的结构进行合理优化，以提高其稳定性和耐久性。
其次，优化进料口的设计，使物料能够均匀进入破碎腔，避免堵塞情况的发生。
同时，还可以考虑采用可调节颚板间距的设计，以适应不同规格的物料。
最后，通过对运动学分析和仿真等方法，优化摆颚的运动轨迹，提高破碎效率。
综上所述，复摆颚式破碎机是一种重要的破碎设备，具有广泛的应用领域。
通过对其结构和工作原理的深入研究以及设计优化的探索，可以提高其破碎效率和工作稳定性，为相关行业的发展做出贡献。
第2章 颚式破碎机
功率
简摆式颚式破碎机破碎物料时所需功率：
N 6.8 LHSn
电动机功率
N M 10.2LHSn
复摆式颚式破碎机破碎物料时所需功率：
N 12 LHrn
电动机功率
N M 18LHrn
工作参数
例：用400 mm×600mm复摆颚式破碎机 破碎中硬石灰石，最大进料块为340mm。 已知该破碎机的钳角α=20°，偏心轴 的偏心距r=10mm，动颚行程s=13.3mm， 出料口宽度为100mm。试计算品新洲转 速、生产能力及功率。 （解答见书P28-29）
偏心轴的转速
偏心轴转速n的确定条件：当动颚后退 时，破碎后物料应在重力作用下全部卸 出，而后动颚立即返回破碎物料。 转速过高或过低都会使生产能力不能达 到最大值。 转速的计算 假设动颚摆动时，钳角α值不变， 堆积成一梯形体，如图2-12。
综合摆动型颚式破碎机的特点
无论是动颚的顶部或底部，在动颚向定颚 靠拢的行程中，其运动都有利于对物料的 夹持和破碎，并将物料推向出料口，因而 改善了卸料条件，提高了破碎机的生产能 力。 动颚底部的水平摆幅与垂直摆幅之比为1： 0.8，这又比复摆颚式机合理，可使工作零 件的磨损降低。 由于动颚与连杆都悬挂在偏心轴上，这就 使偏心轴及其轴承受力恶化，容易损坏。 构造比较复杂，只适用于制造小型机。
复摆式鄂破机动颚上各点的运动 轨迹
复摆式鄂破机工作原理动画
鄂破机工作原理视频
复摆式鄂破机的特点
动颚顶部的水平摆幅约为下部的1.5倍，而垂直 摆幅小于下部，整个动颚的垂直摆幅约为水平 摆幅的2 ～3倍。 大块物料在上部容易得到粉碎，整个颚板作用 均匀，有利于生产能力的提高，比简摆式颚破 机高20 ～30%。 破碎产品多为立方体块粒，减少片状产品的出 现。 带有强制性卸料，可用于粉碎一些稍微粘湿的 物料。 有过粉碎现象，加大了生产能耗，粉尘大，颚 板容易磨损，对偏心轴的作用力较大。 结构简单紧凑，一般都是中、小型的。
颚式破碎机的两种原理 颚式破碎机工作原理
颚式破碎机的两种原理颚式破碎机工作原理颚式破碎机尽管有多种结构形式，但其工作原理是基本相同的，即通过动颚周期性运动来破碎物料。
在动颚绕悬挂中心轴向固定颚摆动的过程中，位于两颚板之间的物料便受到压碎、劈裂和弯曲等综合作用，当压力超过物料所能承受的强度时，即发生破碎。
反之，当动颚离开固定颚向相反方向摆动时，物料则靠自重向下运动。
动颚的第一个周期性运动就便物料受到一次压碎作用，并向下排送一段距离。
经若干周期后，被破崐碎的物料便从排料口排出机外。
1、单摆颚式原理动颚悬挂在心轴上，可作左右摆动。
偏心轴旋转时，连杆做上下往复运动，带动两块推力板也做往复运动，从而推动动颚做左右往复运动，实现破碎和卸料。
此种破碎机采用曲柄双连杆机构，虽然动颚上受有很大的破碎反力，而其偏心轴和连杆却受力不大，所以工业上多制成大型机和中型机，用来破碎坚硬的物料。
此外，这种破碎机工作时，动颚上每点的运动轨迹都是以心轴为中心的圆弧，圆弧半径等于该点至轴心的距离，上端圆弧小，下端圆弧大，破碎效率较低，其破碎比一般为3-6。
由于运动轨迹简单，故称简单摆动颚式破碎机。
2、复摆颚式原理动颚上端直接悬挂在偏心轴上，作为曲柄连杆机构的连杆，由偏心轴的偏心直接驱动，动颚的下端铰连着推力板支撑到机架的后壁上。
当偏心轴旋转时，动颚上各点的运动轨迹是由悬挂点的圆周线（半径等于偏心距），逐渐向下变成椭圆形，越向下部，椭圆形越偏，直到下部与推力板连接点轨迹为圆弧线。
由于这种机械中动颚上各点的运动轨迹比较复杂，故称为复杂摆动式颚式破碎机。
颚式破碎机安装的注意事项颚式破碎机是由动颚和静颚两块颚板组成破碎腔，模拟动物的两颚运动而完成物料破碎作业的破碎机。
结构简单，制造容易，工作可靠。
广泛运用于矿山冶炼、建材、公路、铁路、水利和化工等行业中各种矿石与大块物料的破碎。
颚式破碎机安装的注意事项：1、由于颚式破碎机常用于坚硬物料的破碎工作，运转时振动较大，因此设备应安装在钢筋混凝土结构的基础上，基础的重量为本机器重量的8-10倍，地基的深度要大于该处土地冻结的深度。
PE250×400复摆式鄂式破碎机讲解
PE250×400复摆式鄂式破碎机摘要目前，国内外使用的颚式破碎机种类很多, 复摆颚式破碎机结构简单，质量较轻，构件较少结构更紧凑，生产率高，操作和维修方便等优点，所以在物料破碎作业中运用最广泛的还是复摆颚式破碎机。
本毕业设计主要是为满足生产需求出料口尺寸：20~60mm；进料块最大尺寸：210mm；产量：75hm/3而研究的。
根据以上要求我设计了复摆颚式破碎机PE250×400（E：颚；P；破：250×400：进料口宽度×长度）其工作原理是：电机驱动皮带，通过皮带轮带动偏心轴旋转。
动颚与偏心轴相连，当偏心轴旋转时，动颚随之上下往复运动。
当动颚向上运动时，肘板与动颚夹角变大，肘板推使动颚向前运动而靠近定颚，致使物料被挤压碾碎。
当动颚向下运动时，肘板与动颚夹角变小，通过拉杆与弹簧装置，动颚离开定颚，物料被排卸出去。
随着偏心轴不断旋转，动颚作往复循环运动，物料不断被破碎排卸，而达到连续生产目的。
设计内容主要包括了复摆颚式破碎机的动颚、偏心轴、皮带轮、动颚齿板、机架等一些重要部件。
另外对颚式破碎机的工作原理及特点和主要部件作了介绍，包括保险装置、调整装置、机架结构、润滑装置等。
同时对机器参数，主轴转速、生产能力、破碎力、功率等作了计算。
此外也简单介绍了破碎的意义、破碎工艺和破碎比的计算。
颚式破碎机的主要部件的安装、颚式破碎机的操作及维修等。
关键词：颚式破碎机；工作原理；动颚。
PE250 ×400 PENDULUM TYPE JAW CRUSHERABSTRACTAt present, domestic and international use of many different types of jaw crusher,Jaw Crusher simple structure, the quality of light, fewer components, more compact structure, high productivity, easy operation and maintenance, etc., so the material crushing operation is the most widely used Jaw Crusher.This graduation project mainly is for meets the production need: Discharge hole size: 20~60mm; Feeding block greatest size: 210 mm; output: 75m3/hAccording to the above asked me to design a Jaw Crusher PE250x400（E stands for Jaw;P stands for Crusher; 250x400 stands for the discharge port’s width and length）, its working principle is: the motor drive belt, pulley driven by the eccentric axis. Moving jaw and the eccentric shaft, when the eccentric shaft rotates, moving up and down reciprocating motion along the jaw. When the moving jaw moves upward, the angle between toggle plate and moving jaw becomes larger, fixed jaw bracket bringing forward movement close to the scale, causing the material to be extruded crushed. When the moving jaw moves down, the angle between toggle plate and moving jaw decreases, through the rod and spring mechanism, moving the fixed jaw to leave, the material is ranked discharge out. With the constant rotation of eccentric shaft, moving the jaw back and forth cycle of movement, constantly being broken disposing of the material, to achieve the purpose of continuous production.The content of this design totally include jaw crusher’s move jaw, eccentric shaft, belt pulley, toothed rack of move jaw, rack and some important components; in other we introduced the principle of jaw crusher , Features of jaw crusher and important components, included insurance unit , adjustment unit, rack structure ,lubrication unit and so on. At the same time, we computedparameter of the machine (the speed of main axle, Productivity, the strength of stave power and so on ) and designed the eccentric count . Further more, we simply introduced the significance of stave ,stave technology and the computation of stave strength , Installation of the main components in jaw crusher , the operation and maintenance of jaw crusher and so on.Key word: Jaw Crusher:Working principle:Jaw crusher’s moving jaw.目录前言 (1)第1章物料性能及破碎机分类 (2)1.1 物料破碎及其意义 (2)1.1.1 破碎的目的 (2)1.1.2 破碎产品的粒级特性 (2)1.2矿石的破碎及力学性能 (4)1.3破碎机的分类 (5)第2章颚式破碎机工作原理及结构分析 (8)2.1 颚式破碎机的工作原理 (8)2.1.1 简摆颚式破碎机工作原理 (8)2.1.2 复摆颚式破碎机工作原理 (8)2.2主要零部件的结构分析 (9)2.2.1肘板 (11)2.2.2 调整装置 (11)2.2.3 保险装置 (12)2.2.4 飞轮 (12)2.2.5 机架结构 (12)2.2.6 密封及润滑系统 (13)第3章颚式破碎机结构参数的选择与计算。
颚式碎破机工作原理简述
颚式碎破机工作原理简述
颚式碎破机是一种广泛应用于矿山、冶金、建材、化工等行业的粉碎设备，其主要用途是将原料颗粒破碎成较小的颗粒，以满足后续生产工艺的需要。
下面将对颚式碎破机的工作原理进行简述。
颚式碎破机通过动作和静止两个颚板的运动实现破碎作业。
其中，动作颚板固定在机架上，静止颚板则悬挂在上部。
当物料被送入颚式碎破机的上部，静止颚板固定的端部开始向下移动，将物料压在动作颚板上。
在此过程中，动作颚板开始向上移动并弯曲，使物料向下弯曲和破碎。
当动作颚板向下运动到一定位置时，静止颚板的运动也会跟随着向下移动，物料受到强大的挤压和撞击力，颗粒逐渐变小，最终达到所需的细度。
在此过程中，颚式碎破机可根据需要调整动作颚板的运动速度和振幅，以达到不同的破碎要求。
颚式碎破机的主要部件包括机架、动作颚板、静止颚板、调整装置、传动装置、电机等。
机架作为颚式碎破机的主体框架，支撑着其他部件；动作颚板和静止颚板则是关键组件，直接参与物料破碎过程；调整装置用于控制动作颚板的运动速度和振幅；传动装置则将电机的动力传递给颚式碎破机的其他部件。
总体来说，颚式碎破机是一种简单但高效的粉碎设备，其工作原理基于颚板的相互作用，通过不断的挤压和撞击来实现物料的破碎和加工。
简述颚式破碎机的工作原理及结构特点
简述颚式破碎机的工作原理及结构特点
颚式破碎机破碎方式为曲动挤压型，其工作原理是：电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板与动颚间夹角变大，从而推动动颚板向固定颚板接近，与此同时物料被压碎或劈碎，达到破碎的目的；当动颚下行时，肘板与动颚间夹角变小，动颚板在拉杆、弹簧的作用下，离开固定颚板，此时已破碎物料从破碎腔下口排出。
随着电动机连续转动而破碎机动颚作周期性地压碎和排泄物料，实现批量生产。
颚式破碎机结构特点：
1、颚式破碎机传输
偏心轴式的主轴，具有巨大的弯扭，采用碳钢制造。
古怪的部分必须加工、热处理、轴瓦瓦用巴氏合金。
偏心安装在另一端，带装载飞轮。
2、颚式破碎机飞轮
颚式破碎机的飞轮用以存储动颚空行程时的能量，再用于工业形成，使机械的工作符合趋于均匀。
带轮也起着飞轮的作用。
飞轮常以铸铁或铸钢制造，小型机的飞轮常制成整体式。
飞轮制造，安装时要注意静平衡。
3、颚式破碎机润滑装置
偏心轴轴承通常采用集中循环润滑。
芯板，止推轴承表面的油脂通过通常采用手动油枪的石油。
移动下小角之间和困难的轴向载荷，这类轴承润滑轴承轴，通常在开了几下，油的中间环节油泵，再用强迫干黄油润滑。
4、颚式破碎机调节装置
调整装置，垫、液压楔型等，一般采用楔式、二楔板、前楔可以移动，抵抗后推板，调整后为楔板、可移动、楔型两种楔斜面的落后，螺杆共同楔板移动和调整后口尺寸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
复摆颚式破原理
动颚上端直接悬挂在偏心轴上，作为曲柄连杆机构鄂式破碎机工作模拟图的连杆，由偏心轴的偏心直接驱动，动颚的下端铰连着推力板支撑到机架的后壁上。
当偏心轴旋转时，动颚上各点的运动轨迹是由悬挂点的圆周线（半径等于偏心距），逐渐向下变成椭圆形，越向下部，椭圆形越偏，直到下部与推力板连接点轨迹为圆弧线。
由于这种机械中动颚上各点的运动轨迹比较复杂，故称为复杂摆动式颚式破碎机。
复摆式颚式破碎机与简摆式相比较，其优点是：质量较轻，构件较少，结构更紧凑，破碎腔内充满程度较好，所装物料块受到均匀破碎，加以动颚下端强制性推出成品卸料，故生产率较高，比同规格的简摆颚式破碎机的生产率高出20-30%；物料块在动颚下部有较大的上下翻滚运动，容易呈立方体的形状卸出，减少了像简摆式产品中那样的片状成分，产品质量较好。
颚式破碎机（颚破）分简单摆动颚式破碎机和复杂摆动颚式破碎机两种类型，它们的工作原理很相似，动颚的运动轨迹有较大的差别。
简单摆动颚式破碎机，因动颚是悬挂在支承轴上，所以当动颚作往复运动时，动颚上各点的运动轨迹都是圆弧形，而且水平行程上小下大，而以动颚的底部（排矿口处）为最大。
由于落入破碎腔的矿石，上部均为大矿块，往往达不到矿石破碎所必需的压缩量，故上部的大块矿石，需反复压碎多次，才能破碎。
破碎负荷大都集中在破碎腔的下部，整个颚板没有均匀工作，从而降低了破碎机的生产能力。
同时这种破碎机的垂直行程小，磨剥作用小，排矿速度慢。
但颚板的磨损较轻，产品过粉碎少。
复杂摆动颚式破碎机，由于其动颚又是曲柄连杆机构的连杆，在偏心轴的带动下，动颚上点的运动轨迹近似椭圆形，椭圆度是上小下大，其上部则近似圆形。
这种破碎机的水平行程正好与简摆颚式破碎机相反，其上部大下部小，上部的水平行程约为下部的1.5倍，这样就可以满足破碎腔上部大块矿石破碎所需的压缩量。
同时整个动颚的垂直行程都比水平行程大，尤其是排矿口处，其垂直行程约为水平行程的3倍，有利于促进排矿和提高生产能力。
实践表明，在相同条件下，复摆颚式破碎机的生产能力比简摆颚式破碎机高30%左右。
但颚板的磨损快，产品过粉碎严重。
