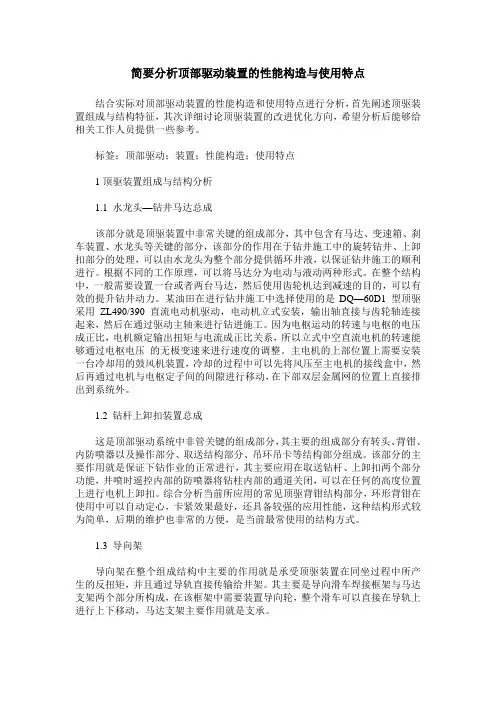

简要分析顶部驱动装置的性能构造与使用特点
简要分析顶部驱动装置的性能构造与使用特点结合实际对顶部驱动装置的性能构造和使用特点进行分析，首先阐述顶驱装置组成与结构特征，其次详细讨论顶驱装置的改进优化方向，希望分析后能够给相关工作人员提供一些参考。
标签：顶部驱动；装置；性能构造；使用特点1顶驱装置组成与结构分析1.1 水龙头—钻井马达总成该部分就是顶驱装置中非常关键的组成部分，其中包含有马达、变速箱、刹车装置、水龙头等关键的部分，该部分的作用在于钻井施工中的旋转钻井、上卸扣部分的处理，可以由水龙头为整个部分提供循环井液，以保证钻井施工的顺利进行。
根据不同的工作原理，可以将马达分为电动与液动两种形式。
在整个结构中，一般需要设置一台或者两台马达，然后使用齿轮机达到减速的目的，可以有效的提升钻井动力。
某油田在进行钻井施工中选择使用的是DQ—60D1 型顶驱采用ZL490/390 直流电动机驱动，电动机立式安装，输出轴直接与齿轮轴连接起来，然后在通过驱动主轴来进行钻进施工。
因为电枢运动的转速与电枢的电压成正比，电机额定输出扭矩与电流成正比关系，所以立式中空直流电机的转速能够通过电枢电压的无极变速来进行速度的调整。
主电机的上部位置上需要安装一台冷却用的鼓风机装置，冷却的过程中可以先将风压至主电机的接线盒中，然后再通过电机与电枢定子间的间隙进行移动，在下部双层金属网的位置上直接排出到系统外。
1.2 钻杆上卸扣装置总成这是顶部驱动系统中非管关键的组成部分，其主要的组成部分有转头、背钳、内防喷器以及操作部分、取送结构部分、吊环吊卡等结构部分组成。
该部分的主要作用就是保证下钻作业的正常进行，其主要应用在取送钻杆、上卸扣两个部分功能，井喷时遥控内部的防喷器将钻柱内部的通道关闭，可以在任何的高度位置上进行电机上卸扣。
综合分析当前所应用的常见顶驱背钳结构部分，环形背钳在使用中可以自动定心，卡紧效果最好，还具备较强的应用性能，这种结构形式较为简单，后期的维护也非常的方便，是当前最常使用的结构方式。

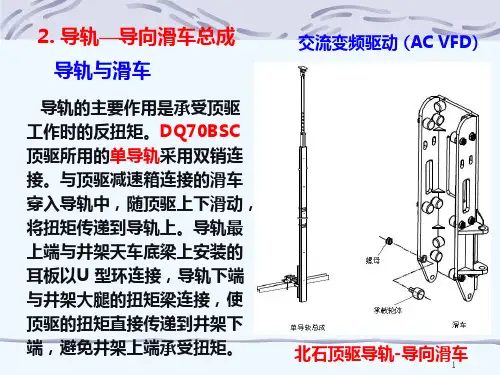

石油工程机装备第四章顶驱钻井系统(新版11)2
如TDS-3S、TDS-9S型，平衡油缸的上端与游车（当不用 大钩时）连接，下端直接固定在水龙头提环上（参见图414）。
26
（4）平衡液压回路工作原理
该液压回路消耗的液压能很少，可用其它液压系统来
补油保压，不必单独加油泵。
平衡系统液压回路如图4-16所示。
上连大钩
导轨分段
连接 板 TDS-11SA 安装完毕的 导轨
万能平衡 横梁
19
Varco顶驱标准井厂 安装布置示意图
顶驱－变频房电缆长
321英尺，变频房－井
队电源电缆长100英尺
，保证变频房能够置于安
200英尺司钻房电缆
全区，且电缆沿井架固定
，无需悬空。
6x1 100‘英尺 跳接电缆 646MCM
3 x 100’ 电源电缆 646MCM
图4-11为吊环联接器。 作用:可由图4-8看出，它 通过吊环将下部吊卡与主 轴相连。
主轴穿过齿轮箱壳体， 又同整体水龙头相接。
旋转头 吊环联 接器
限扭器
图4-11 吊环联结及限扭器总成 9
旋转头 主轴 吊环倾 斜机构
扭矩 扳手 吊环
限扭器 吊环联 接器
吊环 吊卡
10
（4）吊环倾斜器
图4-12、图4-8所示
图4-13 650t旋转头总成
12
国产回转头
背钳装置、内防喷器 操纵机构、倾斜机构、 吊环吊卡是为起下钻 作业服务的，独立于 主轴运动。
回转头带动上卸扣装 置一起作顺时针、逆 时针转动，以便适应 抓取单根、接立根的 方位。
时代
回转头靠液马达带动齿轮 转动，由调速阀调节4～ 8r/min。
13

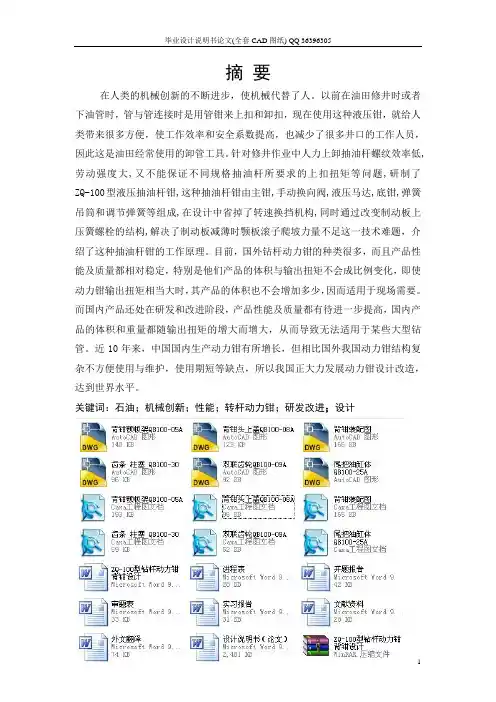

ZQ-100型钻杆动力钳背钳设计(全套图纸)
毕业设计说明书论文(全套CAD图纸) QQ 36396305摘要在人类的机械创新的不断进步，使机械代替了人。
以前在油田修井时或者下油管时，管与管连接时是用管钳来上扣和卸扣，现在使用这种液压钳，就给人类带来很多方便，使工作效率和安全系数提高，也减少了很多井口的工作人员，因此这是油田经常使用的卸管工具。
针对修井作业中人力上卸抽油杆螺纹效率低,劳动强度大,又不能保证不同规格抽油杆所要求的上扣扭矩等问题,研制了ZQ-100型液压抽油杆钳,这种抽油杆钳由主钳,手动换向阀,液压马达,底钳,弹簧吊筒和调节弹簧等组成,在设计中省掉了转速换挡机构,同时通过改变制动板上压簧螺栓的结构,解决了制动板减薄时颚板滚子爬坡力量不足这一技术难题，介绍了这种抽油杆钳的工作原理。
目前，国外钻杆动力钳的种类很多，而且产品性能及质量都相对稳定，特别是他们产品的体积与输出扭矩不会成比例变化，即使动力钳输出扭矩相当大时，其产品的体积也不会增加多少，因而适用于现场需要。
而国内产品还处在研发和改进阶段，产品性能及质量都有待进一步提高，国内产品的体积和重量都随输出扭矩的增大而增大，从而导致无法适用于某些大型钻管。
近10年来，中国国内生产动力钳有所增长，但相比国外我国动力钳结构复杂不方便使用与维护，使用期短等缺点，所以我国正大力发展动力钳设计改造，达到世界水平。
关键词：石油；机械创新；性能；转杆动力钳；研发改进；设计AbstractIn recent years, with continued rapid growth of our national economy, petroleum volume of consumption of our country increase year by year. The rank has already exceeded Japan, has become the second largest petroleum following U.S.A. and consumed the country. On being pole required to pump oil, pump the oil pole pincers after developing the hydraulic pressure of Model ZQ-100, this kind pumps the oil pole pincers by the main pincers , the manual reversing valve, hydraulic motor, bottom pincers , the spring hangs tube and regulates spring ,etc. to make up , save rotational speed shift gears organization , at the same time through change , apply the brake board pigeonhole reed structure of bolt in design, solve , apply the brake board jaw board roll sub climbing strength insufficient technological difficult problem this reduce thin ,, recommend this kind pump oil pole operation principle of pincers! Main technical parameter and experimental situation in the room, employ the result to indicate live, adopt Model ZQ-100 hydraulic pressure pump oil pole pincers can reduce , release oil pole take off number of times of spiking greatly, improve and build the quality of the well and build the pace of the well. Let out difficult to avoid and fluid have a sure one but compression, so, transmission than unable and invariable, suitable for transmission than requiring strict occasion. Energy caused to leak lose, hydraulic transmission main energy is lost, in addition resistance and machinery that fluid receive among pipeline rub etc., cause sure energy to lose, cause the efficiency of hydraulic transmission to be relatively low. The viscosity of the fluid changes with temperature, as the warm change of oil, will influence the working performance of the actuator directly. In addition, have greater difficulties to adopt hydraulic transmission under the low-temperature condition or high-temperature condition. Fluid through air, will produce noise is apt to cause vibration, the ones that influenced transmission are steady. It is relatively difficult to maintain, the work load is large. At the trouble of producing, trouble reason difficult to look for, get rid of getting difficult through design, optimize, reduce, shoulder, influence as hydraulic system. At present, the kind of the motive force pincers of foreign drilling rod is numerous, and properties of product and quality are all relatively stable, especially they the products one volume and output torsion can changes proportional, even if power, when毕业设计说明书论文(全套CAD图纸) QQ 36396305pincers quite heavy to export torsion, volume of product its how much does it increase either, suitable for needing at the scene. The domestic products are still at the stage of researching and developing and improving, properties of product and quality all remain to further improve, volume and weight of the domestic products all export the increase of the torsion to increase at the same time, thus it is unable to be suitable for some to cause and bore managing large-scaly. The past 10 years, produce power pincers increase to some extent, compare foreign of our country power pincers structure complicated to use and maintain while being inconvenient in China, the shortcoming such as being short of service time, so our country is developing the motive force pincers to design and transform in a more cost-effective manner, reach the world standard. Transfer to ZQ100 type to pole power pincers carry pincers go on, design , realize, it is safe to apply the brake, it is reliable and durable. Make the hydraulic pressure control and drive the rack to clamp the steel tube effectively.Key words: Petroleum; Machinery innovates; Performance ; Transfer to the pole motive force pincers ; Research and develop and improve; Design目录1 绪论 11.1液压动力钳概述 (6)1.1.1 液压动力钳的发展状况 61.1.2 液压动力钳的应用71.2液压动力钳的结构及工作原理 (8)1.2.1 液压动力钳的结构及特点81.2.2 液压动力钳的工作原理91.3液压动力钳技术参数及特点 (10)1.3.1 ZQ-100型液压动力钳的技术参数101.3.2 液压动力钳的技术特点101.4液压动力钳的的操作说明 (11)1.4.1 液压动力钳的的安装111.4.2 液压动力钳的操作121.4.3 液压动力钳的维护与润滑121.4.4 液压动力钳的常见故障及排除方法132 ZQ-100型钻杆动力钳的背钳总体设计142.1ZQ-100型钻杆动力钳的背钳概述 (14)2.2ZQ-100型钻杆动力钳的背钳结构设计 (14)2.3背钳结构设计中的问题 (15)3 ZQ-100型钻杆动力钳的背钳液压缸设计173.1液压缸的类型和结构形式选择 (17)3.2液压缸基本参数确定 (17)3.2.1 液压缸工作负载及工作压力183.2.2 缸筒内径及柱塞杆直径183.2.3 液压缸最大工作行程和最小导向长度21毕业设计说明书论文(全套CAD图纸) QQ 363963053.3液压缸的强度及刚度校核 (22)3.3.1 缸筒壁厚的校核及外径计算223.3.2 液压缸柱塞杆强度验算233.4液压缸稳定性验算 (23)3.5液压缸的安装试验与维护 (24)4 ZQ-100型杆动力钳的背钳传动设计264.1背钳传动概述 (26)4.2背钳传动设计 (26)4.3轴的设计 (28)4.3.1 轴的结构设计284.3.2 轴的强度计算284.3.3 轴的刚度计算284.3.4 轴的稳定性324.4齿轮系的设计 (32)4.4.1 齿轮系的传动比324.4.2 齿轮的强度计算335 结论506 技术经济分析44致谢 52参考文献 53附录A译文55附录B英文文献611 绪论在人类的机械创新的不断进步，使机械代替了人。
顶驱介绍 机械部分.PPT
倾斜机构
侧开背钳 导入环
吊卡 管子处理装置（侧挂背钳） 管子处理装置（侧挂背钳）
中国石油
北石顶驱技术特点
• 采用先进的交流变频驱动技术，双主电机一对一驱 采用先进的交流变频驱动技术， 采用独立编码器控制，既可以双电机工作， 动，采用独立编码器控制，既可以双电机工作，也可 以单电机独立工作。 以单电机独立工作。 • 电机操作模式可以在操作台上通过旋钮选择，不需 电机操作模式可以在操作台上通过旋钮选择， 要修改程序或者参数，简单方便。 要修改程序或者参数，简单方便。
中国石油
钻柱丝扣防送装置
上牙嵌体
牙板
下牙嵌体
螺栓
丝扣防松机构 丝扣防松机构
中国石油
导轨与小车
顶顶 外内内 螺螺 内内内 内内 轴 轮轮
单导轨总成
滑动小车
中国石油
北石顶驱与国外同类顶驱对比
中国石油
北石顶驱型号与国外型号对比 北石顶驱 VARCO CANRIG National TESCO
DQ70BS TDS-11SA 1265E TD500PAC 500ECI
遥控内防喷器控制机构侧挂式背钳用
中国石油
倾斜机构
由倾斜油缸推动吊环吊卡作两个方向 的运动，可实现前倾、后摆， 的运动，可实现前倾、后摆，并具有自动 复位功能使吊环吊卡自动复位到中位。 复位功能使吊环吊卡自动复位到中位。前 倾可伸向鼠洞或二层台抓放钻杆； 倾可伸向鼠洞或二层台抓放钻杆；后摆的 作用是使吊卡回位， 作用是使吊卡回位，最大后倾时使吊卡离 钻台面更远，可充分利用钻柱进行钻进。 钻台面更远，可充分利用钻柱进行钻进。 前倾角度为30° 后倾角度为50° 前倾角度为 °，后倾角度为 °。摆动 的水平距离与吊环长度有关。 的水平距离与吊环长度有关。
顶驱介绍机械部分
本体
导轨
液压源
DQ70BS顶驱装置
电控系统
中国石油
阀组 热交换器
电机
减速箱
电机冷却系统 刹车装置 提环 冲管总成 管线支座
动力水龙头
中国石油
旋转头 IBOP
环形背钳
倾斜机构 导入环
吊卡 管子处理装置（环形背钳）
中国石油
旋转头
IBOP
侧开背钳
倾斜机构 导入环
吊卡 管子处理装置（侧挂背钳）
按国际化运作模式制造北石顶驱
中国石油
中国智慧 加全球最佳资源
打造北石顶驱
中国石油
北石顶驱技术特点
中国石油
北石顶驱型号说明
DQ
70 BS H/C
背钳样式 H：环形背钳 C：侧挂式背钳
驱动方式：
B： 交流变频驱动 BS：交流变频驱动、双电机 Y： 液压驱动
名义钻深（7000m/4500kN) 顶部驱动钻井装置（DingQu）
• 采用PLC可编程控制器进行全面智能控制，具有安全 互锁、监控等多项功能，保证系统工作安全可靠；
• 采用先进的ProfiBus现场总线控制技术，光缆传输， 安装维护简单，可靠性高，抗干扰能力强；
• 配置工控计算机，可以对运行参数、报警信息等进行 监测和记录，同时具有自诊断功能，配合WINCC系统 可快速查找故障。
螺栓
套筒
曲柄
盖板
螺栓
遥控内防喷器控制机构侧挂式背钳用
中国石油
倾斜机构
由倾斜油缸推动吊环吊卡作两个方向 的运动，可实现前倾、后摆，并具有自动 复位功能使吊环吊卡自动复位到中位。前 倾可伸向鼠洞或二层台抓放钻杆；后摆的 作用是使吊卡回位，最大后倾时使吊卡离 钻台面更远，可充分利用钻柱进行钻进。 前倾角度为30°，后倾角度为50°。摆动 的水平距离与吊环长度有关。
顶部驱动钻井装置.ppt
国外顶驱的发展概况
CANRIG公司
自91年开始生产第一台顶驱以来， Canrig公司已销售了260多台电顶驱，其 中包括交流变频顶驱30多台，主要品种：
直流电顶驱-单速： 6027E、8035E、 1050E、1165E
直流电顶驱-双速： 6027E-2SP、 6017E-2SP-HELI、 1050E-2SP、1165E-2
顶部驱动钻井装置
问题
一．什么是顶驱？顶驱是由几大系统组 成的？
二．与常规钻井设备相比，顶驱的优越 性在哪？
三．你认为顶驱还需有哪些方面的改进？
2
讲义提纲
顶驱概述 顶驱现场应用的优越性 顶驱钻井装置与钻井常规设备的比较 顶驱排除故障的一般原则 顶驱作业的现场应用 顶驱装置的改进方向
3Байду номын сангаас
概述
• 顶部驱动钻井装置是当今石油钻井的前沿技术与装备，是近代 钻井装备的三大技术成果（交直流变频电驱系统和井下钻头增压 系统）之一。 • 顶部驱动钻井系统是20世纪末期，美国、法国、挪威等国家研 制应用的一种新型的钻井系统。现在已成为石油钻井行业的标准 产品。它适用性极广，从2000米到9000米的井深都可以使用顶部 驱动钻井系统；从世界钻井机械的发展趋势上看，它符合21世纪 钻井自动化的历史潮流。现在，我国赴国外打井的队伍，如果没 有安装该系统将不允许在投标竞争中中标，由此可见，顶部驱动 钻井系统已经到了非用不可的地步。
14
国外顶驱的发展概况
SOILMEC HTD200型液压顶驱
现有数量：1台 额定载荷：200T 额定功率：420HP 重量：6.5T 作业空间4.45m 最大钻井扭矩：35.25KN.M 最大上扣扭矩：44KN.M 最大卸扣扭矩：59.25KN.M 最高转速：200rpm 外形尺寸(宽x厚x高)：0.85mx1.32mx4.45m 动力单元 柴油机型号：CATERPILLAR 3408 功率：420HP 重量：8.25T 长度：6100 mm 宽度：1700 mm
【设计】顶驱钻机的结构设计
【关键字】设计高等教育自学考试毕业设计（论文）题目顶驱钻机的结构设计专业班级09级机电一体化工程姓名指导教师姓名、职称高级工程所属助学单位日目录1 绪论 (1)1．1顶驱钻机的发展和简介 (1)2 顶驱装置 (1)2．1 顶驱装置的概述 (1)2．2 顶驱装置的特点 (3)2．3 顶驱的发展、组成元件、性能特点 (3)2．3．1 顶部驱动钻井装置构成 (4)2．3．2 顶部驱动钻井装的性能特点 (4)2．4 顶驱装置的结构 (5)3 钻机 (6)3．1 钻机的概述 (6)3．2 钻机主要技术要求 (7)3．3 影响钻进的因素 (8)4 顶驱钻机虚拟样机技术研究 (8)4．1 总体方案设计系统 (8)4．2 虚拟样机TDS—VPS的功能模型 (9)4．2．1 虚拟造型系统 (9)4．2．2 顶驱钻机仿真分析设计 (10)4．3 顶驱虚拟样机TDS—VPS的关键技术 (11)4．3．1 数字化表达方式 (11)4．3．2 虚拟性能评估 (12)结论 (13)致谢 (14)参考文献 (15)摘要钻机在矿床普查勘探中,特别是有色金属稀有金属等矿床普查勘探中,坑道钻探用于追索矿床,加密勘探勘察地质构造圈定矿体及取样和验证等；钻机在矿山开凿中，常用坑道钻探技术来钻凿地下观测孔、通风孔、排水孔、瓦斯排放孔、注浆孔、爆破孔、锚定孔及开凿坑道的先导孔等；钻机在其他岩土工程施工领域中,坑道钻探的装备和工艺技术可用于坝基的边坡加固地质灾害的治理深基坑的支护,以及工业商业交通军事等方面的地下工程施工。
本文通过介绍顶驱钻机，根据机械振动理论,得出系统的运动微分方程,并针对研制的实际情况,合理的确定了顶驱系统的振幅、激振频率、激振力、偏心力矩等主要参数。
根据顶驱的振动过程,进行动力学分析,在此根底上建立虚拟样机,得到了箱体质心位置、偏心块质心位置以及激振力等随时间变化的参数曲线,实现了对顶驱系统虚拟样机的动力学仿真分析。
应用ANSYS软件对顶驱系统主要承力构件冲锤进行有限元分析,用此分析顶驱系统的设计是否满足使用要求,为研究生产样机提供了理论依据。
第四节 顶驱钻机
图6.4.5 动力及水龙头总成
2. 导轨总成 作用：对游车和顶驱起导向及承 受反扭矩作用。 结构组成： ①导轨：装在井架内 ②导向滑车：由底座和框架组 成。
导向滑车 导轨
图6.4.6导轨总成
3. 管子处理装置 作用： 上卸钻具扣、防喷控制、移动钻 柱。 结构组成： 由旋转头倾斜机构、内防喷器、 背钳、导入环、吊卡等组成。 特点： 扭矩钳在液压作用下，可在任何 时候、任何位置完成上卸扣作业。内 防喷器控制阀在停泵情况下，可操作 机械臂任意开关，这既可节约钻井液 又可实施井控。 图6.4.7 管子处理装置总成
第四节
顶驱钻机
一、概述
1. 什么是顶部驱动钻井装置 在钻柱上端直接驱动钻柱旋转钻进、循环泥浆、接立根、上卸扣、井控 等多种钻井操作的多功能钻井装备，称为顶部驱动钻井系统（Top Drive Drilling System，缩写为：TDS） ,简称顶驱。 顶部驱动系统是20世纪80 年代发展起来的钻井装置，是钻机的三大技 术进步之一。目前，海上钻井船或平台，全部装备了顶驱，陆地石油钻机也 越来越多地装备了顶驱。继美国、挪威、法国加拿大之后我国已拥有具有自 主知识产权的顶驱。
2.复杂情况时的操作比较（图6.4.8 ） 采用方钻杆与转盘时，就得卸掉一到两个单根，接方钻杆划眼，每次 只能划一个单根。在大位移井接单根划眼，卡钻、鳖泵的危险性较大，特 别在上提遇卡和下放遇阻时，很难接方钻杆循环。 使用顶驱，在任何时间、任何位置立即用在钻柱上的动力水龙头进行 旋转钻具循环钻井液，大大减少了卡钻等复杂情况。在下套管遇阻时，可 迅速接上大小头，边循环边旋转下放，通过遇阻井段。导轨总成起扶正作 用，保证下套管作业中套管居中。顶驱内防喷阀及其执行机构，在发现井 涌时可立即执行井控动作，其作用类似于方钻杆旋塞。
钻井装备顶部驱动的先进控制技术
顶部驱动钻井装置是集机电液一体化的钻井设备，结构相对复杂，控制技术相对集中。
衡量顶部驱动钻井装备性能的一项重要指标就是其对于扭矩及转速的控制。
本文从顶驱的基本装备特点出发主要介绍了两种应用于顶驱控制的先进技术。
从中我们可以看到控制技术的创新及应用对于顶部驱动钻井装置的安全运行和制造服务有着重大的意义[1]。
1 顶部驱动钻井装置顶部驱动钻井系统按照其动力源的不同基本可以分为三大类，第一类是全液压驱动的（如Maritime Hydraulics 公司的产品），驱动主轴旋转的动力源是液压能；第二类是直流电驱动的（如美国Varco公司的产品），驱动主轴旋转的动力源是直流电，直流电源是来自电动钻机的AC-SCR系统；第三类是交流电驱动的（如挪威的DDM型），驱动主轴旋转的动力源是交流电，调速利用AC/AC变频技术。
自从1982年第一台顶部驱动装置问世，经过不断地改进和开发，顶驱装置已经在多种海洋和陆地钻机上得到了推广和应用[2]。
顶部驱动钻井装置主要由三部分组成，分别是导向滑车总成、水龙头-钻井马达总成和钻杆上卸扣装置总成。
实践表明，该系统可节省20%～25%的钻井时间，并且可以有效预防卡钻事故的发生，将其用于钻斜井、高难度定向井时，经济效果尤为显著[3]。
1.1 顶部驱动钻井装置的发展历程（1）美国Varco公司是最早研究开发顶驱系统的公司之一，从第一代TDS-3S发展到至今的最新一代产品TDS-SA系列型顶驱装置，采用双电机控制技术，装置体积较小、结构紧凑，可以在43m井架上安装运行，提升可达4500kN[4]。
（2）加拿大Canrig公司既生产交流变频电驱动顶驱系统，又生产直流变频电驱动顶驱系统。
其生产的6027E、8035E、1050E、1165E等4种规格顶驱装置为单速传动，此外还生产6027E-2SP、1050E-2SP、1165E-2SP型等3 格双速传动顶驱装置（全部采用交流变频电驱动型式）[5]。
顶部驱动钻井系统背钳设计计算
顶部驱动钻井系统背钳设计计算王士斌【摘要】The structure commonly used and working principle of the backup tong in the top drive drilling system are described in detail,and some core issues in the design of backup tong are pro-posed.The coefficient of friction is determined,the selection of the clamping hydraulic cylinders parameters are made to design the dental lamina.These methods have been applied to the design of the backup tong in the YDQ90 top drive drilling system,and a successful product has been manufactured.The onsite operation succeeded with ideal result.%介绍了顶部驱动钻井系统背钳的结构及工作原理，确定了背钳牙板夹持钻杆时的摩擦因数，进行了夹紧液缸参数设计、背钳牙板设计。
将这些方法应用到 YDQ90型顶驱背钳的设计中，成功地试制出产品，经过现场应用，效果良好。
【期刊名称】《石油矿场机械》【年(卷),期】2014(000)007【总页数】4页(P33-36)【关键词】顶部驱动钻井系统;背钳;液缸;牙板【作者】王士斌【作者单位】中石化江苏石油工程有限公司安徽分公司，合肥 230022【正文语种】中文【中图分类】TE922顶部驱动钻井系统（以下简称顶驱）具有较高的承载能力、良好的密封性能及足够的转矩，与传统的具有相同功能的石油钻机钻井系统相比，可节省钻井时间20%～30%，尤其在钻高难度的定向井、水平井时经济效果更加显著，并可预防卡钻事故［1］，现在已成为石油钻井行业的标准产品［2］。
顶部驱动钻井系统
2、导向滑车总成 具体有：导轨（立于井架内， 具体有：导轨（立于井架内，有 单轨和双轨两种）、滑车框架（ ）、滑车框架 单轨和双轨两种）、滑车框架（固定在 顶部驱动装置壳体上）、导向轮（ ）、导向轮 顶部驱动装置壳体上）、导向轮（装在 滑车框架上，可沿导轨滚动）。 滑车框架上，可沿导轨滚动）。 作用： 作用：引导顶部驱动装置上下运 承受钻井过程中的反向力矩。 动；承受钻井过程中的反向力矩。 3、钻杆上卸扣装置（Pipehander） 钻杆上卸扣装置（Pipehander） 具体有：吊卡、吊环、 具体有：吊卡、吊环、吊环连接 吊环倾斜器、液压扭矩钳。 器、吊环倾斜器、液压扭矩钳。 作用：通过吊卡、吊环、起吊钻 作用：通过吊卡、吊环、 通过液压扭矩钳上 卸扣（ 具；通过液压扭矩钳上、卸扣（将钻具 与顶部驱动装置的主轴连接或卸开）。 与顶部驱动装置的主轴连接或卸开）。
导向滑车总成
二、全液压驱动的顶部驱动钻井系统
公司的产品。 这里介绍挪威 Maritime Hydraulics 公司的产品。 1、系统组成 PTD轻便式顶部驱动钻井系统主要由以下几大部分组成： PTD轻便式顶部驱动钻井系统主要由以下几大部分组成： 轻便式顶部驱动钻井系统主要由以下几大部分组成 1）水龙头（借用钻机原配的常规水龙头）； 水龙头（借用钻机原配的常规水龙头）； 2）液控钻具防喷器——由钻具防喷器、液压缸组成； 液控钻具防喷器 由钻具防喷器、液压缸组成； 由钻具防喷器 3）钻井马达总成 4）钻杆上卸扣装置 5）液压动力系统
2、安装布置 、
返回10
3、顶部驱动装置总成 、 要点： 要点：
1、水龙头中心管经锥 管螺纹与主轴连接。 管螺纹与主轴连接。 2、主轴与从动大齿轮 固连。 固连。 3、两个液压马达的输 出轴通过花键与主动小齿 出轴通过花键与主动小齿 轮轴固连。 轮轴固连。 4、钻杆上卸扣装置悬 钻杆上卸扣装置悬 挂在主轴下台肩上。 挂在主轴下台肩上。 5、导向滑车通过四个 、导向滑车通过四个 铰链与减速箱壳体固连； 铰链与减速箱壳体固连； 液压顶部驱动装置结构原理图
轻型顶驱在40L钻机上的应用实践
轻型顶驱在40L钻机上的应用实践摘要为减少钻井作业中的井下复杂情况，增加处理手段，提高风险可控能力，提高作业效率，最终实现降低综合作业成本的目标，ZJ40L钻机配备顶部驱动装置在中海石油缅甸C2区块的应用成为选择之一。
文章在分析ZJ40L钻机作业能力及加装顶驱的必要性基础上，着重进行了顶驱配置的可行性和经济性评价，实际作业中通过对井架的部分改造和加固，实现了DQ350交流变频顶驱的安装，并在钻井作业中取得良好的应用效果。
关键词顶部驱动装置；反扭矩梁；经济性；K型井架1顶驱装置的优点[1]顶部驱动装置首先是从海洋钻井设备中开始应用，它的使用可使钻井速度提高5%～20%，减少钻井事故，它的倒划眼功能还能为钻水平井和定向井提供了有力条件，并增加了井下复杂情况处理手段。
和转盘钻井相比，顶驱装置的优点如下：1）节省接立柱时间用顶驱取代方钻杆、转盘，可以以立柱为单元钻进，而不是单根作业，减少了2/3的上卸扣工作量。
2）预防卡钻事故在起下钻过程中，动力始终与钻具连接在一起，遇阻卡时可迅速旋转钻具，建立循环进行划眼或倒划眼作业，预防卡钻事故发生。
3）改善下套管作业在下套管过程中可以实现连续灌浆；遇阻卡时可通过连接循环头实现边旋转边下放；遇砂桥情况可开泵解决。
4）降低其他作业风险在起下钻过程中，可在井架内的任何位置迅速实现顶驱与钻具的对接、上扣和循环，这种内在的防喷能力降低了井控风险。
钻进过程中也降低了方钻杆补心脱出的风险。
顶驱装置的巨大优势使得其应用范围日趋广泛，不仅仅在深井、超深井的钻进中成为必选设备，而且在海洋钻修机、陆地车载钻机、轻型钻机中也开始配置。
2待钻井的基本情况A1井是中海石油在缅甸C2区块的第一口预探井，设计井深2 780m，预测地层压力系数1.3，地层岩性为砂泥岩剖面，上部泥岩性软，易吸水膨胀造成缩径，下部地层由于挤压应力作业易失稳造成井壁垮塌。
邻井M1井在钻井作业过程中多次发生起下钻阻卡等复杂情况，并发生一起卡钻事故，造成未钻至设计井深，最终事故完钻。
RD02- YF30 双梁固定式顶驱背钳
（限 400 字） 油的污染，进而影响液压系统的稳定性。 组织实施方式： 成立专项小组，自主研发为主，调研了解国外产品的技术水平和使用情况、方案设 计，确定图纸，加工制造，改进分析，最后确定正式投产方案。 核心技术： 顶驱背钳双梁固定式结构，主要由连接法兰、上套筒体、套筒体销轴、下套筒体、 背梁、 辅梁结构、 背钳结构组合而成； 上套筒体通过套筒体销轴固定在连接法兰上， 下套筒体通过螺栓连接件和键固定在上套筒体上，背梁结构通过两个背梁销轴固定 在下套筒体上，背钳固定块通过背钳固定销轴固定在背梁上，下背钳弹簧下端面与 核心技术及 创新点 背钳固定块接触，上端面与背钳的浮动销轴孔的台阶接触把背钳支撑起来；辅梁结 构通过辅梁上吊耳与连接法兰连接，通过辅梁下吊耳与背钳连接，平衡掉部分背钳
完成，4 月完成厂内测试，5 月底交付用户进行试用，同时进行工业性试验。11 月 阶段性成果 （限 400 字） 工业性试验完毕，项目结题。
（限 400 字） 重力。 创新点： 顶驱背钳双梁固定式结构，可以使顶驱背钳的重力由前后梁的均等拉力平衡掉，不 产生和钻杆的偏磨现象，避免使用钻杆扶正器，节约成本；其次，该结构可以在背 钳打开的情况下偏摆到到后侧，不需要从顶驱拆下背钳，就可以进行快捷方便的更 换背钳钳牙，提高工作效率，避免液压油的污染。 该项目已转化，目前进行小批量生产。 取得的 该项目于 2012 年初由本公司立项开发，2012 年中期完成方案设计，三季度进行试 生产，四季度完成了产品的优化。2013 年初开始样机的生产，同年 3 月，样机生产
二、企业研究开发项目情况表
项目编号：RD02
项目名称 技术领域 技术来源 双梁固定式顶驱背钳 高新技术改造传统产业 （新型机械） 企业自有技术 2012 年 研发经费 总预算 （万元） 立项目的： 1.背钳的固定都采取单梁固定的方式，容易造成无梁一侧在重力的作用下下垂，造 成钻杆与顶驱背钳的偏磨，为解决偏磨的问题，要在背钳与钻杆可能接触的部位设 立项目的及 组织 实施方式 置钻杆扶正器，钻杆扶正器是特殊材料制造，属于易损件且价格较高。 2.顶驱背钳工作一定时间后需要更换钳牙，目前顶驱背钳更换钳牙的方式都是把背 钳从顶驱上拆下来再更换，这样不但浪费时间，在拆液压管线时还很容易造成ห้องสมุดไป่ตู้压 50 研发经费 近 3 年总支出 （万元） 2014 年 — 其中： 2013 年 起止时间 本项目 研发人员数 2012.02-2013.12 7人
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国外相比无论是在结构上还是可靠性方面都还存在很大 2 背钳的结构设计
的差距.钻机顶驱系统的重要组成部分背钳主要用来完
根据背钳的功能要求,对背钳机构进行设计.结构如图
成钻杆的上卸扣作业,此外也可以利用背钳更换保护接 1 所示.侧挂式背钳主要由前扶正环、后扶正环、导向环、
头和内防喷器.顶驱在进行上卸扣作业时,背钳夹紧钻杆, 背钳本体背钳支架、背钳托座、弹簧等组成.
图 5 钳头位置变化曲线 如图 6 所示为右钳头速度变化曲线,在背钳夹紧的过 程中,钳头的速度先平稳增加,然后又平稳下滑,当时间到 2.5 秒时背钳的运动速度达到最大,且背钳装置钳头的最大运 动速度为 6 mm/s.右钳头速度变化曲线变化稳定,满足背钳 设计要求.
部分:右背钳、左背钳、钻杆、液压缸、浮动安装座,每一
clamp mechanism in process of back clamp clamping and loosing .By the curves ,we can explore preliminary the motion law of back clamp .
Key words: Top Drive Drilling System;Back-up tong;Kinematics analysis
背钳的左钳牙和右钳牙很难做到同时夹紧钻杆 ,且左右
基金项目：国家深部探测技术与实验研究专项资助项目（SinoProbe-09）
作者简介：于萍，（1963-），女，教授，E-mail：yp@
应的约束运动副,这些运动副可以使被约束构件间具有一 定的运动关系.从而使模型中各独立的部件相互联系在一 起,按照设计的运动轨迹实现运动.使用 ADAMS/view 中的 函数编辑器定义相应的背钳运动.背钳机构的仿真模型如 下图 3.
图 1 侧挂式背钳的结构示意图
如图 2 所示,当液压油进入无杆腔，液压缸缸筒与浮 动安装座同时移动,液压缸左移,浮动安装座右移,夹紧 钻杆.当液压油进入有杆腔,液压缸缸筒向右移动,带动 右钳头远离钻杆,于此同时浮动安装座左移，左钳头远离 钻杆.当背钳不工作时 ,调整背钳液压缸内部压力 ,使压 力保持恒定,使背钳钳头处于浮动状态，不影响顶驱装置 正常工作[2].
轴方向的位置变化比较明显 ,X 轴方向位置没有任何变 时加速度为零,然后在很少的时间内急速上升,当加速度达
化,在 Y 轴方向,位置曲线只有很微小的变化,这是由于某 些惯性载荷或者震动造成的.Z 轴方向在 0-5 秒的过程中 大约运动了大约 20mm 距离.背钳装置夹紧过程的前阶 段和后阶段位移变化比较小,在整个夹紧过程中位移变 化比较平稳.
1 前言
夹紧力相同.夹紧力不均衡就会造成钳牙的磨损和钻杆的
顶部驱动钻井装置已经成为二十一世纪钻井技术的 重要装备之一,安装了顶部驱动的钻机比传统的钻井装 置更加可靠、高效和安全.目前,国内顶部驱动钻井装备与
划伤,减少钻杆的使用寿命;顶驱钻机的工作地点环境恶劣、 工作强度大,背钳机构的故障率很高,这就急需要提高背钳 机构的工作可靠性。
（1）
在约束方程中 tn （任意时刻）位置的计算,能够运用约束
( ) 方程的迭代法获得: Φqj∆q j + Φ q j , tn = 0
（ ∆q j = q j+1 − q j ,第 j 次迭代）
（2）
任意时刻 tn 的速度和加速度都可以运用数值方法
图 4 钳头 Z 轴位置变化曲线
中的线性方程求解,ADAMS 软件中有两种求解方法—
HARWELL 法和 CALAHAN 法，前者可以处理冗余约束
问题,而后者不能,但后者比较快捷.
q̇ = −Φq−1Φt
（3）
( ) q̇̇ =
−Φ
q
−1
⎡ ⎣
Φ q q̇
q
q̇
+
2Φ
qt
q̇
+
Φtt
⎤ ⎦
（4）
3.3 背钳机构的仿真曲线 运动学仿真分析就是根据机械系统的实际工作情
况,对背钳装置上卸扣过程中所关心的部件的位置、加速 度和速度进行仿真分析,获得机构运动曲线,并检验其正 确性.在整个背钳装置运动的过程中,可以分为五个运动
个运动部件都发生了两次运动过程[6].
本文只对背钳装置右钳头的位置、速度和加速度的
变化曲线进行分析.
右背钳夹紧过程
如图 4 和 5 图所示为右钳头 Z 轴位置变化曲线和右 钳头总体位置变化曲线图,从上图中可以清晰的看出,Z
图 6 钳头速度变化曲线 如图 7 所示为右钳头加速度变化曲线,背钳钳头刚夹紧
Mechanism Design and Analysis for Back-up tong of Top Drive
Drilling System
YU Ping1，ZHANG Peng2，XIAO Zhi-hui3 （1.Mechanical Science and Engineering Institute of Jilin University, Changchun 130025
the working principle of the back clamp and the back clamp clamping mechanism model is established by the CATIA.
this paper also improves the kinematics and on the basis of it ,dynamics simulation analysis of the back clamp system is performed by using the ADAMS software,resulting the moving parts’s speed and acceleration motion curve of back
图 8 钳头位置变化曲线
图 9 钳头速度和加速度变化曲线
4 结论
本文建立了背钳机构的仿真模型,使用 ADAMS 中 的 COSMOS/motion 对背钳系统进行了运动学仿真,得到
液压缸活塞杆与浮动安装座采用的是固定连接,四 个连接销钉与液压缸刚性连接在一起,浮动安装座随着 活塞杆的移动而移动,液压油通过夹紧活塞内部的通道 进入液压缸.液压缸的缸筒与浮动安装座可以产生相对 位移,浮动安装座可以在背钳外壳内部产生位移.在设计 制造过程中,需要尽量保证与左右钳头固定连接的运动 部分质量相等,保证运动的同时性.
Abstract: This paper briefly introduces the basic structure composition of the top drive drilling system and analyzes
the back clamp in the role of the top drive system ,along with its basic structure. It gives a further interpretation on
了背钳钳头的速度、加速度变化曲线.设计的背钳结构更加
合理可靠,不仅解决了磨钳牙与钻杆的现象,而且降低了制
造Hale Waihona Puke 本,操作维修方便.参考文献 [1] 李 昂 , 顶 部 驱 动 钻 井 装 置 背 钳 [P]: 中 国,200710176655.4,2009-05-06. [2] 刘广华.顶部驱动钻井装置操作指南[M].石油工业出版 社,2010. [3] A Varco International Company. TDS-11SA top drive
3 背钳机构的运动学仿真
3.1 背钳机构的仿真模型 根据系统模型的实际的运动情况 ,在构件间建立相
图 3 背钳机构虚拟仿真模型
3.2 背钳机构的运动学计算 研究机械系统的速度、加速度、位置以及约束力是运
动 学仿真 的主要 目标 ,因 此运动 学方程 [4]的 求解只 需要求 解约束方程:
Φ(q,tn ) = 0
到最大（约 4.5 mm / s2 ）以后加速度开始平稳变化,到 2.5
秒时加速度为 0,之后又增加,钳头的加速度在 2.5 秒前后呈 现对称性.如图所示的背钳钳头在刚开始运动时，液压活塞 杆的惯性载荷比较大,对液压缸的内部冲击也比较大.
图 7 钳头加速度变化曲线
右背钳松开过程 如图 8 所示为右钳头位置变化曲线,在 0-5 秒的过程 中,背钳右钳头在松开钻杆时的位置曲线与夹紧钻杆时 的位置曲线变化方向相反,其他都基本相同.背钳装置整 个运动过程中位移变化比较平稳. 如图 9 所示为右钳头速度和加速度变化曲线，在 0-5 秒的过程中右钳头速度和加速度变化曲线与夹紧钻杆时 的曲线变化方向相反,其他都基本相同.2.5 秒之前加速度 为正值,2.5 秒之后加速度为负值,速度先升高在降低,变 化平稳.加速度在很短的时间内快速增加 ,快速减少可能 会给背钳液压缸造成一定程度的冲击.
system service manual[J]. Houston: Varco BJ, 1995. [4] 沈泽俊,白光利等.DQ70BS 交流变频顶部驱动钻井装 置[J].石油机械,2005,33(2)39-41. [5] 刘常福,宋开利,张振海.自动化液压动力大钳[J].石油 机械,2002,30(9)：61-62. [6] 陈立平等.机械系统动力学分析及 ADAMS 应用教程[M]. 清华大学出版社.2001:95- 111.
2 .Mechanical Science and Engineering Institute of Jilin University, Changchun 130025 3.Mechanical Science and Engineering Institute of Jilin University, Changchun 130025 4.Mechanical Science and Engineering Institute of Jilin University, Changchun 130025）
