继电保护运行规程
发电机变压器组继电保护运行规程
继电保护运行规程元件保护第一节发电机变压器保护一、保护简介发变组保护采用许继生产的ＷFB—100Q微机型发变组成套保护装置，包括发电机、主变压器常用高压变压器的保护装置，其由三块保护屏嵌装十一个箱体、一台工控机组成。
装置采用分层式多CPU并行工作方式，下层十三个保护模块共同构成整套保护。
上层单元管理机(工控机) 负责人机接口和全部信息处理，保护模块之间及保护模块与工控机之间相互独立。
整套保护出口有：1．全停1 跳发电机出口开关、高厂Ａ分支开关、高厂变Ｂ分支开关和灭磁开关及关汽机主汽门。
2．全停2 跳发电机出口开关、高厂变Ａ分支开关、高厂变Ｂ分支开关和灭磁开关及关汽机主汽门。
3．解列跳发电机出口开关和汽机甩负荷。
4．解列灭磁跳发电机出口开关、灭磁开关和汽机甩负荷。
5．减出力减出力至定值。
６．母线解列跳110KV母联断路器。
７．厂用电切除跳高厂变Ａ分支开关、高厂变Ｂ分支开关，同时启动切换A、B分支厂用电。
８．A分支解列跳高厂变A分支开关同时启动切换A分支厂用电。
９．B分支解列跳高厂变B分支开关同时启动切换B分支厂用电。
二、保护A屏1、保护屏组成：其由一个ＷFB—105箱、两个ＷFB—108箱和一个XCK—103出口箱体构成。
a、箱一WFB—105由三块交流变换、一块直流变换、两块出口、两块保护模块、一块稳压电源插件组成，完成有发电机差动、TA断线、失磁、转子一点接地和转子两点接地保护功能。
b、箱二WFB—108由三块交流变换、一块辅助信号、一块出口、两块保护模块、两块稳压电源插件组成，完成有定子接地、励磁变过流、励磁变过负荷、主变瓦斯、主变温度、主变压力释放及主变冷却系统故障保护功能。
c、箱三WFB—108箱由三块交流变换、一块辅助信号、一块出口、两块保护模块、两块稳压电源插件组成，完成有匝间保护、YH断线、发电机对称过负荷，发电机负序过流、发电机断水、励磁系统故障和热工保护(我厂没用) 保护功能。
电力变电站继电保护运行规程
电力变电站继电保护运行规程一、概述本规程适用于电力变电站继电保护系统的运行和维护，目的是确保变电站电力系统有效运行，保护电力设备的安全。
二、继电保护系统的基本原理继电保护系统是电力系统中保护电力设备的一项重要技术，其基本原理是根据电力设备的工作特性，对电力设备内部和周围的电气量进行测量、比较和判断，当电气量超出规定的范围时，及时进行停电或警报，以达到保护电力设备和维护电力系统安全的目的。
三、继电保护维护管理为了保证继电保护系统的可靠性和稳定性，需要对其进行定期的维护和管理。
1.维护内容继电保护系统的维护内容包括：检查设备的接线和接地情况，检查设备的电源和供电情况，检查设备的工作状态和工作参数是否正常，检查设备的维护记录和故障记录，进行设备清洁和除尘，定期进行控制装置软硬件版本的升级和更新，保持设备的良好运行状态。
2.维护周期继电保护系统的维护周期应根据设备的具体情况，进行定期的检查维护，通常建议每隔半年进行一次全面维护，每月进行一次例行维护。
三、继电保护系统的应急措施当继电保护系统发生故障或工作异常时，需要及时采取应急措施，以避免电力设备的损坏或电力系统的事故。
应急措施包括：立即停电，检修设备，更换损坏部件或更换备件，及时记录故障信息等。
四、继电保护系统的验收标准为了保证继电保护系统的正常运行和安全性，验收应遵循以下标准：1.同步性标准当继电保护系统处于相应的工作状态下，相应的继电保护元件应能够同步工作，保证继电保护系统的正确性和准确性。
2.可靠性标准继电保护系统应具备良好的可靠性，保证在正常工作状态下，系统的误动率应低于规定的范围。
3.稳定性标准继电保护系统应具有良好的稳定性，在正常工作状态下，应能够稳定地工作，不发生误动或误保护等现象。
五、安全保障在运行继电保护系统时应注意做好安全保障工作，确保继电保护系统的安全与稳定。
1.人员要求运行继电保护系统的人员应具备相关的电气专业知识和技能，拥有相关的操作证书，熟悉电力系统的原理和工作流程，做好个人防护工作，遵守相关的安全操作规程。
继电保护运行规程

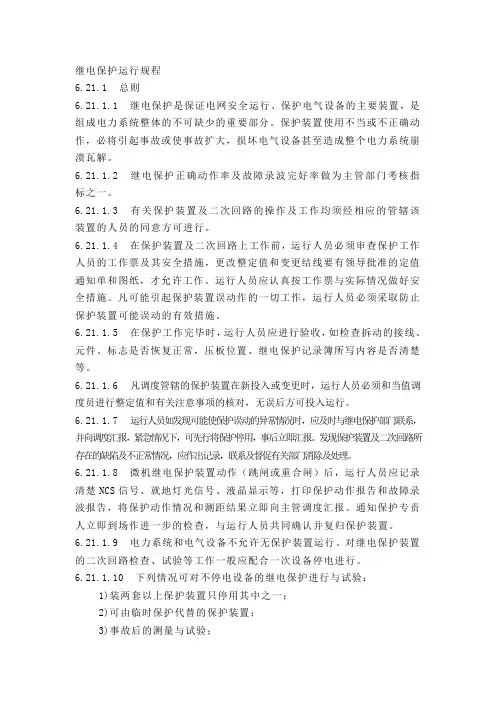

继电保护运行规程6.21.1 总则6.21.1.1 继电保护是保证电网安全运行、保护电气设备的主要装置，是组成电力系统整体的不可缺少的重要部分。
保护装置使用不当或不正确动作，必将引起事故或使事故扩大，损坏电气设备甚至造成整个电力系统崩溃瓦解。
6.21.1.2 继电保护正确动作率及故障录波完好率做为主管部门考核指标之一。
6.21.1.3 有关保护装置及二次回路的操作及工作均须经相应的管辖该装置的人员的同意方可进行。
6.21.1.4 在保护装置及二次回路上工作前，运行人员必须审查保护工作人员的工作票及其安全措施，更改整定值和变更结线要有领导批准的定值通知单和图纸，才允许工作。
运行人员应认真按工作票与实际情况做好安全措施。
凡可能引起保护装置误动作的一切工作，运行人员必须采取防止保护装置可能误动的有效措施。
6.21.1.5 在保护工作完毕时，运行人员应进行验收，如检查拆动的接线、元件、标志是否恢复正常，压板位置、继电保护记录簿所写内容是否清楚等。
6.21.1.6 凡调度管辖的保护装置在新投入或变更时，运行人员必须和当值调度员进行整定值和有关注意事项的核对，无误后方可投入运行。
6.21.1.7 运行人员如发现可能使保护误动的异常情况时，应及时与继电保护部门联系，并向调度汇报，紧急情况下，可先行将保护停用，事后立即汇报。
发现保护装置及二次回路所存在的缺陷及不正常情况，应作出记录，联系及督促有关部门消除及处理。
6.21.1.8 微机继电保护装置动作（跳闸或重合闸）后，运行人员应记录清楚NCS信号、就地灯光信号、液晶显示等，打印保护动作报告和故障录波报告，将保护动作情况和测距结果立即向主管调度汇报。
通知保护专责人立即到场作进一步的检查，与运行人员共同确认并复归保护装置。
6.21.1.9 电力系统和电气设备不允许无保护装置运行。
对继电保护装置的二次回路检查、试验等工作一般应配合一次设备停电进行。
6.21.1.10 下列情况可对不停电设备的继电保护进行与试验：1)装两套以上保护装置只停用其中之一；2)可由临时保护代替的保护装置；3)事故后的测量与试验；6.21.1.11 继电保护的投停及运行中运行方式的改变，如回路引出压板、开关或刀闸的操作由运行负责操作，其余工作均应由继电保护人员进行。
继电保护及安全自动装置运行管理规程
继电保护及安全自动装置运行管理规程第一章总则第一条为规范继电保护及安全自动装置的运行管理，保障电力系统的安全、稳定运行，根据《电力系统保护和自动装置运行管理办法》等相关法律法规，制定本规程。
第二条本规程适用于各级电力企事业单位继电保护及安全自动装置的运行管理活动。
第三条继电保护及安全自动装置是电力系统中的重要设备，其运行管理必须遵循科学、规范、安全、高效的原则，确保设备运行的可靠性。
第四条继电保护及安全自动装置运行管理应坚持综合管理、综合预防、综合保障的原则，完善继电保护及安全自动装置的运行管理制度，提高管理水平。
第五条继电保护及安全自动装置运行管理应建立健全运行管理机构，明确责任分工，确保运行管理工作有序进行。
第六条继电保护及安全自动装置运行管理应注重技术培训和知识普及，提高管理人员及操作人员的专业水平。
第七条继电保护及安全自动装置运行管理应建立完善的信息化系统，实现监测、预警、故障处理及数据分析等功能。
第二章运行管理机构第八条各级电力企事业单位应建立继电保护及安全自动装置运行管理机构，明确机构人员职责和权责关系。
第九条继电保护及安全自动装置运行管理机构应具备必要的人员和设施条件，配备专业的管理人员和技术人员。
第十条继电保护及安全自动装置运行管理机构应定期对管理人员和技术人员进行培训，提高他们的专业知识和技能。
第十一条继电保护及安全自动装置运行管理机构应建立健全沟通协调机制，与相关部门和单位保持密切的联系和合作。
第十二条继电保护及安全自动装置运行管理机构应做好人员考核和激励，激发员工的积极性和创造力。
第三章运行管理制度第十三条各级电力企事业单位应根据自身实际情况，制定相应的继电保护及安全自动装置运行管理制度，确保制度的科学性和可操作性。
第十四条继电保护及安全自动装置运行管理制度应明确运行管理的基本原则、流程和要求，确保运行管理工作有章可循。
第十五条继电保护及安全自动装置运行管理制度应设立运行管理档案，记录重要的运行管理信息和数据。
继电保护及安全自动装置运行管理规程
继电保护及安全自动装置运行管理规程第一章总则第一条【目的】继电保护及安全自动装置运行管理规程（以下简称“本规程”）根据国家电网公司的要求，为加强继电保护及安全自动装置的运行管理，保障电网的安全稳定运行，制定本规程。
第二条【适用范围】本规程适用于国家电网公司及其下属各级电网企业的继电保护及安全自动装置的运行管理工作。
第三条【基本原则】继电保护及安全自动装置的运行管理工作应遵循以下基本原则：（一）安全第一，保障电网的安全运行；（二）科学、合理，提高继电保护及安全自动装置的运行水平；（三）规范、严格，促进工作的有序进行；（四）依法、公正，保护员工和企业的合法权益。
第二章继电保护及安全自动装置运行管理组织第四条【组织机构】继电保护及安全自动装置运行管理工作由国家电网公司的专业技术部门负责组织实施，下设继电保护及安全自动装置运行管理机构。
第五条【职责】继电保护及安全自动装置运行管理机构的主要职责包括：（一）制定、修订继电保护及安全自动装置运行管理相关制度、规范、标准；（二）组织继电保护及安全自动装置运行管理的培训工作；（三）监督检查继电保护及安全自动装置的运行情况，并提出改进措施；（四）协助处理继电保护及安全自动装置运行中的重大故障、事故；（五）开展继电保护及安全自动装置运行技术研究。
第六条【人员要求】继电保护及安全自动装置运行管理机构应配备专业的技术人员，并进行定期培训，提升工作水平。
第三章继电保护及安全自动装置运行管理制度第七条【制度建设】继电保护及安全自动装置运行管理机构应制定和修订继电保护及安全自动装置运行管理制度，明确工作责任、工作流程和工作要求。
第八条【制度内容】继电保护及安全自动装置运行管理制度应包括以下内容：（一）继电保护及安全自动装置的选择、设计、调试和运行规范；（二）继电保护及安全自动装置运行管理的组织架构和职责分工；（三）继电保护及安全自动装置的巡检、维护、保养和试验的要求；（四）继电保护及安全自动装置运行情况的监测、分析和报告；（五）继电保护及安全自动装置运行中的故障、事故的处理程序；（六）继电保护及安全自动装置技术资料的管理；（七）其他需要明确的相关制度。
继电保护运行规程
继电保护运行规程第一节继电保护投入前的检查1、变动过或安装的继电保护及自动装置投运前，图纸必需齐全，资料、定值及该装置的运行规程，应交给运行人员，没有结论的继电保护及自动装置，制止投入运行。
2、需要投入的保护及自动装置，由安生部负责下达定值通知单及图纸、资料和操作步骤，继电保护人员和运行班共同负责实施。
3、检查核对保护压板断开或投入位置是否符合运行方式的要求，并准时撤除有关二次回路的安全措施。
4、继电保护盘的前后，都应有明显的设备名称，盘上的继电器标示牌、压板，端子等均应有明显的标志，投入运行前，应由继电保护人员负责写明。
5、继电器的接点无灼伤，触点位置正确。
6、盘后二次线、端子排、保险、小开关、接线应清洁完好，结实牢靠。
7、室外端子箱内外清洁，接线完好，无受潮生锈现象。
8、运行中的设备在投入继电保护压板前，必需用万用表测定压板两端有无电压，确无电压方能投入。
其次节继电保护的投入1、一般规定和要求1.1运行和热备用中的设备，其保护及及自动装置必需投入运行，严禁没有保护的设备投入运行。
紧急状况下，经值长认可批准，可停用局部保护，事后必需做好具体记录。
但必需保证设备至少有一种及以上主保护投入运行。
1.2正常状况下，保护和自动装置的投入、退出及方式的切换，应用专用压板和功能开关进展，不得随便承受撤除或短接二次线的方法进展；特别状况下承受临时措施需改动二次线时，应获得有关技术部门的批准，同时应汇报值长并获值长的认可。
1.3一次设备停电，保护装置和二次回路无工作时，保护装置可不停用，但其启动或跳其它运行设备的出口压板应解除。
1.4投入保护装置的挨次为：先投入直流电源，后投入出口压板；停用保护装置的挨次与之相反。
1.5保护装置投入跳闸出口压板前，必需检查信号指示正常。
1.6由调度管辖的保护及自动装置的投入、停顿以及方式的转变，均应依据调度员命令进展。
但因故障需要马上处理者，可先行处理，但事后应向调度作具体汇报。
继电保护运行规程8
第十一篇继电保护装置1基本要求1.1继电保护装置应当满足可靠性、选择性、灵敏性及快速性四项基本要求。
1.2继电保护装置是保证电力设备运行的基本装备，任何电力设备不得在无继电保护的状态下运行。
1.3继电保护装置正常运行时的大气条件：1.3.1 额定的环境温度：-5～+40℃；1.3.2 相对湿度≤90%(相对湿度为90%时，环境温度不低于25℃，继电器内无凝结及冰形成)；1.3.3 大气压力80～110kPa。
1.4 继电保护装置正常运行时对周围环境的要求：1.4.1 继电保护装置不承受太阳辐射、雨和水的冲洗；1.4.2 大气中不含有导致金属或绝缘损坏的腐蚀性气体；1.4.3 周围不允许有较严重的霉菌存在；1.4.4 外磁场影响强度的允许值由产品标准规定。
1.5 继电保护装置正常运行时对直流电源的要求：1.5.1 直流电源电压纹波系数不大于2%；1.5.2 直流电源电压波动范围为额定电压的80%～110%；1.5.3 继电保护装置正常运行时绝对不允许随意切断其电源。
1.6 微机继电保护装置室内最大相对湿度不应超过75%，应防止灰尘和不良气体侵入。
安装微机继电保护1装置的变电所内必须装设冷暖空调，保证环境温度在5～30℃范围内。
1.7 维护人员应了解继电保护装置的原理及二次回路。
1.8 继电保护人员应熟悉继电保护装置的原理及二次回路，负责继电保护装置的异常处理。
2运行检查2.1 运行中的继电保护装置及二次回路的检查，每班至少进行一次，发现异常现象时应增加检查次数。
2.2 每班巡检项目及内容2.2.1 检查配电装置的断路器位置指示灯与断路器位置相符且指示正常，对于使用了微机保护的配电装置应检查微机保护器上所显示的断路器位置与实际断路器位置是否相符合且指示是否正常。
如不符合，应判定是插头、指示灯、辅助接点或跳合闸元件等哪部分的故障，在安全允许的情况下，进行排除。
2.2.2 检查电压互感器直流开关的投入情况，直流监视指示灯的情况。
电力配电站继电保护运行规程
电力配电站继电保护运行规程1. 引言本规程旨在确保电力配电站继电保护系统的正常运行，提高供电可靠性和安全性。
2. 继电保护系统的组成电力配电站继电保护系统由以下几个组成部分组成：- 主保护装置：负责对主要电力设备进行保护，如变压器、断路器等。
- 辅助保护装置：负责对辅助设备进行保护，如电动机、发电机等。
- 信号传输装置：负责传输保护信号，确保及时准确的保护动作。
3. 运行规程3.1. 继电保护系统的调试和测试- 继电保护系统在安装完成后，应进行调试和测试，以确保各部分功能正常。
- 测试结果应进行记录，包括测试时间、测试设备、测试方法和测试结果。
3.2. 日常巡检和维护- 每天对继电保护系统进行巡检，检查主保护装置和辅助保护装置的运行状态。
- 定期对继电保护装置进行维护，包括清洁、紧固连接等。
3.3. 报警和故障处理- 如遇到继电保护系统报警或故障，应立即进行处理。
- 处理过程中应及时记录报警或故障发生的时间、原因和处理结果。
4. 安全措施4.1. 继电保护系统的安全操作- 操作人员在接触继电保护系统时应戴好相关的安全防护用具。
- 在操作继电保护装置前，应切断相关设备的电源，确保安全。
4.2. 紧急情况应急预案- 制定继电保护系统紧急情况应急预案，明确各操作步骤和责任人员。
5. 监督和检查- 配电站管理部门应定期进行继电保护系统的监督和检查。
- 对发现的问题应及时通知相关责任人进行处理。
6. 结论- 电力配电站继电保护运行规程是确保电力系统正常运行和安全的重要文件。
- 配电站管理部门及操作人员应严格按照本规程要求执行，确保继电保护系统的可靠性和稳定性。
以上为电力配电站继电保护运行规程的简要内容。
具体操作细节和技术规范应根据实际情况进行补充和制定。
继电保护及安全自动装置运行管理规程范文（4篇）
继电保护及安全自动装置运行管理规程范文第一章总则第一条为了保证继电保护及安全自动装置的正常运行及生产过程中的安全，制定本规程。
第二条本规程适用于所有拥有继电保护及安全自动装置的企事业单位。
第三条本规程中的继电保护及安全自动装置，指的是用于保护电力系统或自动实现安全操作的装置和设备。
第四条本规程的管理原则是科学化、规范化、安全化、实用化。
第五条继电保护及安全自动装置的运行管理分为设备管理和人员管理两个方面。
第二章设备管理第六条设备的选型和安装要符合国家规定，并按照设计要求进行。
第七条实施设备管理要做到以下几点：1. 定期进行设备巡检，并报告设备的运行情况；2. 设备出厂前必须进行全面试验，试验合格后方可使用；3. 设备运行期间出现故障要及时报修，并做好维修记录；4. 定期进行设备的维护，确保设备处于良好的工作状态；5. 对设备进行保养、清洁和调整，提高设备的使用寿命。
第八条设备管理的措施：1. 设备的标识要清晰明确，包括设备名称、型号、规格等信息；2. 设备的安装要牢固可靠，并做好防护措施；3. 设备的周围环境要保持干燥、清洁，并防止灰尘和湿气的侵入；4. 设备使用过程中要正确操作，按照说明书和操作规程进行操作；5. 发现设备故障要及时报修，并记录故障的情况；6. 对设备进行定期的维护和保养，并记录维护的情况；7. 对设备进行定期的检测和校验，确保设备的准确性和可靠性；8. 对设备故障进行分析和总结，提出改进措施，并加强对设备的管理。
第三章人员管理第九条继电保护及安全自动装置的人员管理要做到以下几点：1. 应聘人员要具备相关的专业知识和技能；2. 培训新员工，使其掌握继电保护及安全自动装置的操作技术和安全知识；3. 对员工进行定期的培训和考核，提高员工的综合素质和技能水平；4. 加强员工的岗位责任意识，做到勤勉尽职，保证工作的顺利进行；5. 建立健全员工奖惩制度，激励员工工作积极性；6. 建立员工的交流合作机制，提高团队合作意识。
继电保护及自动装置运行规程
第十章继电保护及自动装置运行规程第一节总则1、继电保护及自动装置是电力生产及电网安全运行,保护电器设备的主要装置;保护装置使用方式不当或不正确动作,将会引起事故或扩大事故,损坏设备,造成直接或间接经济损失,为此必须保证其动作的正确性;2、正确情况下电气设备不允许无保护运行;3、正常情况下投入或停用电气设备继电保护自动装置,必须根据调度或值长命令执行;4、当确定运行设备继电保护有误动危险时,运行值班人员有权先解锁该保护装置的跳闸出口压板,并立即汇报值长;5、继电保护及自动保护装置的投用应与所保护的电气设备运行方式相符,在一次设备改变运行方式时,继电保护及自动装置应做相应调整;6、继电保护及自动装置一般应在电气设备转热备用时投入运行,两套主保护不能同时退出运行;7、继电保护及自动装置二次回路上的任何工作,必须办理工作票,必要时,停用相应的保护装置;8、在保护测量用的交流二次回路上工作时,严禁PT二次侧短路,CT二次侧开路;在断开PT电源时,应先解除从该PT取电源的保护和自动装置或采取相应的措施;9、检修人员需要做试验时,应事先征得运行值班负责人的同意,运行人员配合;试验结束后,设备应恢复试验前状态,并向运行人员交代清楚第二节继电保护及自动装置的一般要求及规定一、运行人员要熟悉和掌握：1.继电保护及自动装置的动作原理和配置情况;2.继电保护压板、控制开关的作用及操作方法;3.根据继电保护动作情况能正确判断事故;4.根据继电保护异常情况能进行分析和处理;二、继电保护的一般规定：1、继电保护屏前、屏后、屏上各继电器、压板、操作及实验开关、熔断器、交直流电源开关等,投入运行前均要检查正确无误;2、正常情况下,继电保护及自动装置的投入退出及保护方式的切换,应由运行人员由开关和压板进行,不得随意采用拆接二次线头和加临时线的方法进行;3、继电保护需要改设定值或变动接线,要按定值通知单或设备变动报告由专业保护人员执行一次设备停电检修,并有保护人员将变动及传动情况写于“检修交代记录中”;更改后的整定值定值记录薄上,属调度下达的定值,由值长和调度核对无误后,方可投入运行;4、在电子设备间内严禁使用手机或对讲机及其他高频无线电设备;5、当断开电压互感器电源时,应解除从该电压互感器取得电源的保护和自动装置或通知检修采取相应措施;三、微机保护的一般规定1、在下列情况应停用整套微机继电保护：1微机继电保护装置使用的交流电压电流、开关量输入输出回路有工作;2装置内部有工作;继电保护人员输入定值;3有严重缺陷时,可能误动;2、运行中的微机保护直流电源恢复后,时钟不能保证准确时,应校对时钟;3、微机继电保护动作后,运行人员应做好记录,并将动作情况立即汇报值长;4、微机继电保护装置出现异常时,运行人员应根据现场运行规程处理,并立即汇报值长,通知检修人员处理;5、应保证打印报告的连续性,严禁乱撕,乱放打印纸,妥善保管打印报告,并及时移交继电保护人员,运行人员应定期检查打印纸是否充足,字迹是否清楚;第三节继电保护及自动装置的运行检查项目1、继电保护及自动装置正常运行的运行检查项目;1保护及自动装置无过热、无异音、无异常信号;2装置电源指示正常;3继电器罩壳无裂纹,玻璃罩上无水汽;4继电器无动作信号、掉牌及其他异常;5装置环境温度0~40℃;6保护及自动装置所属各指示灯指示情况及保护压板的投退位置和当时实际运行方式相符;7保护及自动装置内部表计指示正确;8保护及自动装置各跳闸压板符合投运要求,位置正确;9各接线端子接线良好,无过热,各插件插入良好并锁紧;2、继电保护及自动装置动作后异常情况下的检查1保护及自动装置动作后,值班人员要及时检查保护动作情况,并及时汇报值长,同时做好记录,并经第二人复核后方可复归信号; 2保护动作后,要分析保护动作是否正确,若发现保护误动或信号不正常,要待查出原因处理后方可投入运行;3如果保护误动作引起开关跳闸,值班人员应在检查开关和保护装置无异常后方可恢复;4运行中的保护及自动装置,当出现异常或有严重缺陷时应立即汇报值长,决定是否停用该保护;若有误动并威胁设备及人身安全时,可先停用,再汇报,联系检修;5任何情况下运行人员不得触及与运行操作无关的保护装置的按钮、开关、键盘、打印机,不得打开防护罩,查找二次接线;4、继电保护及自动装置操作规定1电气设备投入备用或开关合闸送电前,有关保护压板必须投入;设备或线路退出运行转备用后,保护压板是否切除应根据有关规定或技术通知执行,无明确规定时一般不退出;2厂用10KV或400V母线PT检修或临时停用消缺,应退出快切或BZT 有关低电压保护部分,PT恢复时应及时加入运行;3取保护直流熔丝时,应先取正极后取负极;送电时相反,以防寄生回路保护误动;4停用母线低电压保护时,应先断直流,后断交流,投用时相反;5保护及自动装置投停的注意事项：A、原则上是先送保护电源,再投保护压板,停时相反;B、投停保护前要检查有无异常信号发出;C、投入压板保护前要用高阻抗万用表测量,压板两端无电压;。
继电保护运行规程
继电保护运行规程一、一条线路两端的同一型号微机高频保护软件版本应相同。
二、调度应统一规定微机继电保护装置中各保护段的名称及作用。
三、现场运行人员应定期对微机继电保护装置进行采样值检查和时钟校对，检查周期不得超过一个月。
四、微机继电保护装置在运行中需要改变已固化好的成套定值时，由现场运行人员按规定的方法改变定值，此时不必停用微机继电保护装置，但应立即打印(显示)出新定值清单，并与主管调度核对定值。
五、微机继电保护装置动作(跳闸或重合闸)后，现场运行人员应按要求作好记录和复归信号，并将动作情况和测距结果立即向主管调度汇报，然后复制总报告和分报告。
六、现场运行人员应保证打印报告的连续性，严禁乱撕、乱放打印纸，妥善保管打印报告，并及时移交继电保护人员。
无打印操作时，应将打印机防尘盖盖好，并推入盘内。
现场运行人员应定期检查打印纸是否充足、字迹是否清晰。
七、微机继电保护装置出现异常时，当值运行人员应根据该装置的现场运行规程进行处理，并立即向主管调度汇报，继电保护人员应立即到现场进行处理。
八、微机继电保护装置插件出现异常时，继电保护人员应用备用插件更换异常插件，更换备用插件后应对整套保护装置进行必要的检验，异常插件送维修中心(或制造厂)修理。
九、在下列情况下应停用整套微机继电保护装置：1、微机继电保护装置使用的交流电压、交流电流、开关量输入、开关量输出回路作业；2、装置内部作业；3、继电保护人员输入定值。
十、带高频保护的微机线路保护装置如需停用直流电源，应在两侧高频保护装置停用后，才允许停直流电源。
十一、若微机线路保护装置和收发信机均有远方起动回路，只能投入一套远方起动回路。
十二、运行中的微机继电保护装置直流电源恢复后，时钟不能保证准确时，应校对时钟。
十三、微机高频保护年投入运行时间应大于330天。
十四、远方更改微机继电保护装置定值或操作微机继电保护装置时，应根据现场有关运行规定，并有保密和监控手段，以防止误整定和误操作。
继电保护及安全自动装置运行管理规程(3篇)
继电保护及安全自动装置运行管理规程以下是一份继电保护及安全自动装置运行管理规程的草稿，供参考：第一章总则第一条：为了保证继电保护及安全自动装置的正常运行，提高电力系统的可靠性和安全性，制定本规程。
第二条：本规程适用于电力系统中使用的继电保护及安全自动装置的运行管理。
第三条：本规程应遵守国家相关法律法规和电力系统的运行管理规范。
第二章继电保护及安全自动装置的运行管理第四条：继电保护及安全自动装置的选购、安装、调试和运行管理应符合国家相关标准和技术要求。
第五条：继电保护及安全自动装置应定期进行检测、校验和维护保养。
第六条：继电保护及安全自动装置的故障报警应及时处理，确保装置的正常运行。
第七条：继电保护及安全自动装置的运行记录应详实可靠，记录应包括装置的运行状态、故障处理过程和处理结果等信息。
第八条：继电保护及安全自动装置的备件应储备充足，确保在故障时能够及时更换。
第九条：继电保护及安全自动装置的运行管理应定期进行评估，确保装置的功能和性能处于良好状态。
第三章继电保护及安全自动装置的安全管理第十条：继电保护及安全自动装置的运行管理人员应具备相关的专业知识和技术能力。
第十一条：继电保护及安全自动装置的操作人员应按照相关操作规程进行操作，确保装置的安全性和可靠性。
第十二条：继电保护及安全自动装置的安全管理应符合相关法律法规和安全规范，确保工作人员的人身安全。
第十三条：继电保护及安全自动装置的安全隐患应及时排查和处理，确保装置的安全运行。
第十四条：继电保护及安全自动装置的安全管理应建立健全的安全管理制度和应急预案。
第四章继电保护及安全自动装置的培训和组织管理第十五条：继电保护及安全自动装置的运行管理人员应定期进行技术培训和专业知识的更新。
第十六条：继电保护及安全自动装置的操作人员应定期进行操作培训和安全意识培养。
第十七条：继电保护及安全自动装置的运行管理应建立健全的组织管理机制，明确各级管理责任。
第十八条：继电保护及安全自动装置的运行管理应建立健全的信息管理系统，确保各项信息得以及时传递和处理。
继电保护运行规程
继电保护运行规程1 继电保护运行总规定1.1 继电保护装置的投入和退出1.1.1 电气设备在送电加压前，必须按规定投入相应的继电保护装置，禁止无保护运行。
1.1.2投入运行的继电保护装置，必须具备完整正确的图纸、整定值等资料，并符合现场实际。
1.1.3 主系统继电保护装置的投入和退出，应根据值班调度员的命令执行，厂用系统的继电保护装置的投入和退出，则应根据当值值长的命令执行，执行则必须是当值电气值班员。
1.1.4当接到投入或退出某种保护装置的命令时，必须复诵，无疑后方可执行，并将执行结果报告发令人，然后由值班长在运行操作记录簿上记载下列内容：a. 投入和退出继电保护装置的类别和原因；b. 执行命令的时间。
1.1.5 运行中的设备所退出的保护，在重新投入前应按下列顺序进行：a. 检查二次回路的端子，插销是否恢复正常；b. 检查继电器开闭是否正常；c. 用万用表或验电笔检查压板两端间无电压；d. 投入该保护压板。
1.2 改变继电保护装置工作状况的规定1.2.1 继电保护装置整定值的改变，应根据上级命令，由继电保护人员担任，改变保护整定值前，必须将该保护退出工作，改变后应由其工作负责人将改变情况记入保护整定值更改簿内。
1.2.2 改变继电保护装置的接线回路，必须根据有关领导批准的图纸，由继电保护人员担任，禁止他人擅自修改二次回路，工作完后，应将运行班的相应图纸进行修改，修改后的状况和原因记入保护交代簿内，然后在交代簿内签字。
1.3 在继电保护装置上工作的规定1.3.1 在运行中的继电保护装置上工作，只允许本厂继电保护人员担任工作负责人，扩建设备与运行设备有联系时，也应符合此项规定。
1.3.2 在保护盘上进行开空等震动较大的工作时，应采用防止运行中设备跳闸的措施，必要时经调度员或值班负责人同意后将保护暂时停用。
1.3.3 禁止随意用灯泡、万用表、验电笔在运行中的保护设备（回路）上进行检查、试验（有规定者例外），当设备发生异常现象，急需查明原因时，只允许用电笔检查，检查应在监护下进行，不得接地和短路。
继电保护及自动装置运行规程
继电保护及自动装置运行规程一、前言继电保护及自动装置作为配电系统中的一个重要组成部分，承担着保护电力设备、提高电力系统可靠性和稳定性的重要职责。
为确保继电保护及自动装置能够有效地运行和保护电力系统，制定运行规程并进行严格的执行非常必要。
本文旨在编制一份继电保护及自动装置运行规程，规范和保障继电保护及自动装置的安全和可靠运行。
二、运行管理1.操作人员资质要求负责继电保护及自动装置的操作人员，必须具备下列条件：（1）具备电力专业知识，熟悉电力系统、电力设备和配电自控技术。
（2）具有较强的责任心和协调沟通能力，能够承担带班和值班的工作。
（3）具备操作继电保护及自动装置的技能和经验。
2.设备维护要求继电保护及自动装置的维护是保证其稳定运行的关键。
保养人员必须按照设备操作手册的要求，认真制定维护计划。
如需更换配件，请按照设备操作手册，采用符合要求的配件。
3.事故和异常处理如果继电保护及自动装置发生故障，必须立即采取措施以防止故障影响整个系统。
如果故障无法在短时间内解决，应将此情况报告主管部门，并及时将有关信息传递给其他有需要的部门。
故障处理完成后，必须进行系统检查和测试，以确保设备完好无损。
三、运行流程1.值班交接班值班人员要认真核对交接班记录，并检查继电保护及自动装置各部分的运行情况。
如果发现问题，要及时报告主管部门。
2.系统开机和调试开机和调试工作必须严格按照设备操作手册的要求进行。
如果发现问题或异常情况，应立即停机处理，并通知主管部门。
3.运行监测运行监测是保障继电保护及自动装置正常运行的关键。
运行监测范围应包括继电保护及自动装置的参数、故障报警、开关操作情况等。
4.日常维护日常维护工作包括设备的巡视、润滑、清洁、检查、紧固、更换及加注液体等维护工作，必须按照设备操作手册的要求进行。
5.异常处理如果设备出现异常情况，需要立即停机处理，并及时报告主管部门。
6.记录和报告总结记录是继电保护及自动装置正常运行的有力证据。
继电保护运行规程
继电保护运行规程第一节总则一、电气设备继电保护装置及自动装置的投入、退出及改变定值，属于调度管辖的设备，必须得到调度值班人员的许可，属于本厂管辖的设备由电气工程师决定。
二、电气设备不准在无保护情况下投入运行，变压器的速断保护和瓦斯保护不准同时停用。
三、新设备的投入，或设备改进后，检修人员应向运行值班人员交待清楚，设备接线、继电保护、自动装置、信号装置，电缆及设备编号应齐全，并交出图纸。
四、运行人员值班处，应设有电气设备保护定值记录薄，定值改变后，应及时记录，并注明变动原因。
五、在继电保护盘上的工作，要防止较大的震动，如工作需要，可将某一保护退出运行，工作完后及时投入，进行外部检查时，不准用手拍打继电器。
六、在继电保护二次回路上带电工作时，除做好安全措施防止误动作，还应注意CT不能开路，PT和直流不能短路或接地。
七、发生事故时，值班人员应根据保护信号的动作情况，判断事故，果断处理，对保护动作情况应详细记录。
第二节继电保护及自动装置的检查和异常处理一、设备投入前应对所属继电保护及二次线，自动装置等进行详细检查，各接头紧固，清洁无杂物，接线正确，信号齐全，传动动作正确。
二、在同期回路或PT回路上工作后，应由试验人员进行同期检查试验和PT定相试验。
三、对已投入运行的继电保护，值班人员要定期进行检查，在检查中不准随意打开继电器的外罩或进行其它工作。
四、检查时要注意：继电器完整，接头紧固，接点位置正确，线圈温度，内部元件无过热或异状，各种仪表指示正确。
(一)运行中保护用PT断线，而又不能及时恢复时，应将相应保护退出运行，并通知专业人员(二)差动断线信号发出后，应将差动保护掉闸压板拿下，查明动作原因并消除。
第三节继电保护装置一、保护装置发电机主保护:发电机后备保护:联络线52P保护联络线 52F保护52H1 , 52H2变压器保护变压器温控装置设定：超温报警130℃；超温跳闸150℃。
第四节联路线的有关规定联络线电流的规定：联络线的长期允许运行电流为905A，短时间不允许超过995A。
