串联lc谐振电路
串联LC谐振电路一、什么是LC谐振电路LC谐振电路是由电感（L）和电容（C）组成的一种特殊类型的电路，它在特定频率下能够产生共振现象。
串联LC谐振电路是指电感和电容按照一定的方式串联连接起来，形成一个电路环路。
二、串联LC谐振电路的工作原理串联LC谐振电路的工作原理可以通过以下几个方面来解释：1. 电感和电容的特性电感是由线圈或线圈组成的元件，当通过电流时，会产生磁场。
电容则是由两个导体之间的绝缘介质隔开而构成的元件，它能够存储电荷。
在LC谐振电路中，电感和电容的特性起到关键作用。
2. 谐振频率的选择串联LC谐振电路的谐振频率由电感和电容的参数决定，可以通过以下公式计算得出：f = 1 / (2 * π * √(L * C))其中，f为谐振频率，π为圆周率，L为电感值，C为电容值。
3. 谐振现象的产生当输入信号的频率等于谐振频率时，串联LC谐振电路会出现谐振现象。
此时，电流通过电感和电容时，存在相位差，并且两者的阻抗大小相等，形成共振。
三、串联LC谐振电路的应用串联LC谐振电路在实际应用中有着广泛的用途，下面介绍几个常见的应用场景：1. 无线通信系统在无线通信系统中，频率选择电路（或称作射频滤波器）常采用串联LC谐振电路。
通过调整电感和电容的参数，可以选择性地将特定频率范围内的信号通过，其余频率的信号则被滤除，实现信号的选择性放大。
2. 照明电路在某些照明电路中，串联LC谐振电路可以用于提高电路的功率因数（PF）以及减少谐波。
通过在负载电路中串联一个谐振电路，可以减轻电网的负担，提高电能的利用效率。
3. 调谐电路串联LC谐振电路还可以用于构建调谐电路，实现频率的调节。
通过调整电容或电感的值，可以改变电路的谐振频率，使其适应不同的应用需求。
四、串联LC谐振电路的设计与优化在进行串联LC谐振电路的设计与优化时，需要考虑以下几个因素：1. 负载要求根据具体的应用需求，需要确定负载电路的参数，以及谐振频率和谐振电流的要求。
lc谐振电路工作原理
lc谐振电路工作原理

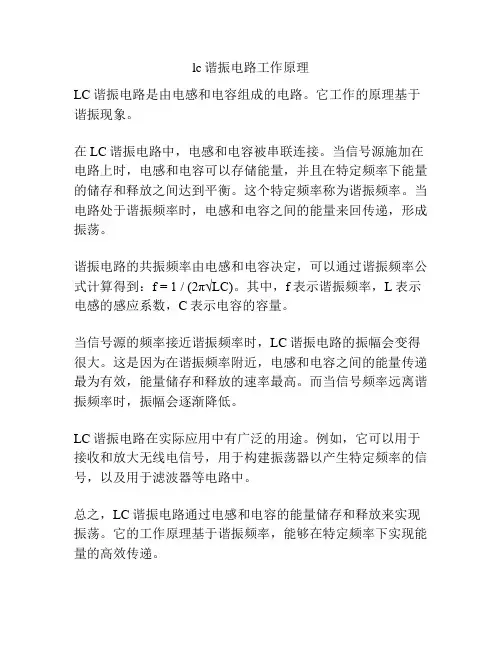

LC谐振电路是由电感和电容组成的电路。
它工作的原理基于谐振现象。
在LC谐振电路中，电感和电容被串联连接。
当信号源施加在电路上时，电感和电容可以存储能量，并且在特定频率下能量的储存和释放之间达到平衡。
这个特定频率称为谐振频率。
当电路处于谐振频率时，电感和电容之间的能量来回传递，形成振荡。
谐振电路的共振频率由电感和电容决定，可以通过谐振频率公式计算得到：f = 1 / (2π√LC)。
其中，f表示谐振频率，L表示电感的感应系数，C表示电容的容量。
当信号源的频率接近谐振频率时，LC谐振电路的振幅会变得很大。
这是因为在谐振频率附近，电感和电容之间的能量传递最为有效，能量储存和释放的速率最高。
而当信号频率远离谐振频率时，振幅会逐渐降低。
LC谐振电路在实际应用中有广泛的用途。
例如，它可以用于接收和放大无线电信号，用于构建振荡器以产生特定频率的信号，以及用于滤波器等电路中。
总之，LC谐振电路通过电感和电容的能量储存和释放来实现振荡。
它的工作原理基于谐振频率，能够在特定频率下实现能量的高效传递。
lc谐振电路的q值
lc谐振电路的q值（实用版）目录1.LC 谐振电路的概述2.LC 谐振电路的 q 值的定义3.LC 谐振电路的 q 值的计算4.LC 谐振电路的 q 值与电路性能的关系5.提高 LC 谐振电路的 q 值的方法正文一、LC 谐振电路的概述LC 谐振电路是一种常见的谐振电路，由一个电感器（L）和一个电容器（C）组成，它们之间通过一个交流电源相连。
当电感器和电容器的共振频率相等时，电路中会产生谐振现象。
在 LC 谐振电路中，q 值是一个重要的参数，它描述了电路的品质因子，即电路的损耗与储存能量之间的比值。
二、LC 谐振电路的 q 值的定义LC 谐振电路的 q 值定义为电路中储存能量与损耗能量之比。
具体来说，q 值等于电路中电容器和电感器的储存能量与电阻损耗能量之比。
数学表达式为：q = √(1/(R·ωL))，其中 R 为电路中的电阻，ωL 为电感器的感抗，ω为电路的角频率。
三、LC 谐振电路的 q 值的计算LC 谐振电路的 q 值可以通过计算电路中的有功功率和无功功率之比来得到。
有功功率是由电阻损耗产生的，无功功率则由电容器和电感器储存和交换能量产生。
当电路达到共振状态时，无功功率最大，q 值也达到最大。
四、LC 谐振电路的 q 值与电路性能的关系LC 谐振电路的 q 值影响着电路的性能。
q 值越大，表示电路的损耗越小，电路的品质因子越高，性能越好。
相反，q 值越小，电路的损耗越大，性能越差。
因此，在设计 LC 谐振电路时，应尽量提高 q 值，以提高电路的性能。
五、提高 LC 谐振电路的 q 值的方法提高 LC 谐振电路的 q 值，可以从以下几个方面入手：1.减小电路中的电阻损耗。
选择合适的电阻值，以降低电阻损耗。
2.提高电容器和电感器的品质。
选择损耗小的电容器和电感器，以降低电路中的无功功率损耗。
3.优化电路结构。
通过调整电容器和电感器的参数，使电路的工作频率接近共振频率，从而提高 q 值。
并联lc谐振回路q值计算
并联lc谐振回路q值计算
并联LC谐振回路是一种重要的电路，在电子电路中有广泛应用。
其主要特点是在一定的频率下，阻抗非常高，因此可以用于选择性地滤除某些频率的信号。
在实际应用中，需要计算并联LC谐振回路的Q值，以确定其选择性能。
Q值，即品质因数，是指谐振回路的能量储存能力与能量损失能力之比。
在并联LC谐振回路中，Q值可以通过以下公式计算：
Q = 1 / (R ×√(C/L))
其中，R为电路中的电阻，C为电容器的电容，L为电感器的电感。
对于已知电容和电感的情况下，可以通过调整电路中的电阻来改变Q值。
通常情况下，选择合适的电阻可以使Q值达到最大。
在实际应用中，我们需要根据具体的电路和使用要求来确定并联LC谐振回路的Q值。
通过合理地选择电容、电感和电阻等元件，可以实现较高的Q值，从而提高滤波性能和选择性能。
综上所述，计算并联LC谐振回路的Q值是很重要的，可以帮助我们更好地设计和优化电子电路，提高其性能和可靠性。
- 1 -。
lc串联谐振回路频率响应
lc串联谐振回路频率响应LC串联谐振回路频率响应引言：LC串联谐振回路是电路中常见的一种形式，它由电感（L）和电容（C）组成。
当谐振频率与回路的固有频率相匹配时，回路会表现出特殊的频率响应。
本文将详细介绍LC串联谐振回路的频率响应特性，包括谐振频率、带宽和相位差等方面。
一、谐振频率在LC串联谐振回路中，谐振频率是指使得电感和电容之间的电流和电压的相位差达到最大的频率。
在谐振频率下，电感和电容之间的阻抗相等，使得电路对特定频率的信号具有较大的响应。
谐振频率的计算公式为：f = 1 / (2π√(LC))其中，f为谐振频率，L为电感的值，C为电容的值。
通过调节电感和电容的数值，可以实现对谐振频率的调节。
二、带宽LC串联谐振回路的带宽是指在谐振频率附近，电路对信号的频率响应仍然较大的范围。
带宽可以用谐振频率的两个边界频率来表示，这两个频率对应的相位差为±45°。
带宽的计算公式为：BW = Δf = f2 - f1其中，BW为带宽，Δf为两个边界频率的差值，f2和f1分别为两个边界频率。
三、相位差LC串联谐振回路中，电感和电容之间的相位差是频率响应的一个重要特性。
在谐振频率附近，电感和电容之间的电流和电压的相位差为0°，即它们是同相的。
而在谐振频率两侧，相位差会逐渐增大，直到达到±90°。
相位差的变化规律可以通过频率响应曲线来表示。
四、频率响应曲线频率响应曲线是LC串联谐振回路的重要特征之一，它可以直观地反映电路对不同频率信号的响应情况。
在谐振频率附近，频率响应曲线呈现出一个尖峰，表示回路对特定频率的信号具有较大的响应。
而在谐振频率两侧，频率响应逐渐下降，表示对其他频率的信号的响应减弱。
五、应用领域LC串联谐振回路的频率响应特性使其在许多电子领域中得到广泛应用。
例如，在通信系统中，LC串联谐振回路可以用于信号的选择性放大，只将特定频率的信号放大而抑制其他频率的信号。
lc并联再串联电容的谐振
lc并联再串联电容的谐振谐振是电路中一个非常重要的现象，它在许多实际应用中都有着重要的作用。
在电路中，电容是一个常见的元件，它能够储存电荷并产生电场。
而当电容与电感器组成谐振电路时，就会出现谐振现象。
在电路中，电容可以通过并联和串联的方式连接。
当电容并联时，其等效电容值等于各个电容之和。
而当电容串联时，其等效电容值等于各个电容的倒数之和的倒数。
当我们将两个电容并联后再串联起来时，就形成了一个lc并联再串联电容的谐振电路。
在这样的电路中，电容和电感器之间会发生共振现象。
共振是指当外加交流电源的频率等于电路的固有频率时，电路中的电流和电压会达到最大值。
在lc并联再串联电容的谐振电路中，共振频率可以通过以下公式计算得到：f = 1 / (2 * π * √(L * C))其中，f 是共振频率，π 是圆周率，L 是电感器的电感值，C 是电容的电容值。
当电路中的电源频率等于共振频率时，电流和电压的幅值会达到最大值。
这是因为在共振频率下，电感器和电容器的阻抗大小相等，电路中的电流和电压可以达到最大值。
在实际应用中，lc并联再串联电容的谐振电路有着广泛的应用。
例如，在无线通信中，天线和电路之间的匹配网络常常使用谐振电路来实现。
在这样的应用中，通过调整电感器和电容的数值，可以使电路在特定频率下具有较大的增益，从而提高通信质量。
谐振电路还可以用于频率选择性电路。
在无线电接收机中，需要选择特定频率的信号进行接收。
通过使用谐振电路，可以选择性地增强接收到特定频率的信号，从而提高接收机的性能。
除了以上应用，谐振电路还可以用于滤波器、振荡器等电路中。
在这些电路中，谐振电路可以提供稳定的频率输出或滤除特定频率的信号。
lc并联再串联电容的谐振电路在电路设计和实际应用中具有重要的作用。
通过合理选择电感器和电容的数值，可以实现电路在特定频率下的共振，从而达到增强信号、滤波、振荡等目的。
谐振电路的研究和应用将进一步推动电路技术的发展。
LC谐振回路的特性分析
LC谐振回路的特性分析首先，我们来分析LC谐振回路的基本原理。
当电路中的电感和电容符合一些特定的频率时，电感和电容之间会产生共振，电压和电流幅值会达到最大值。
这个特定的频率称为谐振频率，用f0表示，计算公式为：f0=1/(2π√LC)谐振频率有几个关键特征。
首先，当电感或电容的数值增大时，谐振频率会减小；反之，当电感或电容的数值减小时，谐振频率会增大。
其次，谐振频率与电感和电容之间的工作方式也有关系。
当电容为串联时，谐振频率会增加；当电感为串联时，谐振频率会减小。
除了谐振频率外，LC谐振回路还有一个重要的特性是谐振电阻。
谐振电阻表示在谐振频率下，回路的等效电阻值。
在理论上，谐振电阻为零，因为基本上没有能量损耗。
然而，在实际电路中，存在导线电阻和元件内部的电阻，会导致电路的谐振电阻不为零。
谐振电阻对LC谐振回路的性能具有重要影响。
谐振电阻越小，回路的Q值（品质因数）越高。
Q值是LC谐振回路的一个重要参数，它表示能量在谐振回路内部的损耗和储存情况。
Q值与谐振电阻之间的关系为：Q=ωL/R=1/R√(LC)其中，ω为角频率，R为谐振电阻。
高Q值的LC谐振回路具有狭窄的带宽，即在谐振频率附近才能实现良好的振荡；而低Q值的LC谐振回路具有宽带宽，意味着在更广泛的频率范围内都能实现振荡。
除了上述特性外，LC谐振回路还有一些其他的重要性能。
首先是相位关系。
在谐振频率附近，电压和电流的相位基本上是相位差90度（对于串联谐振回路）或相位差-90度（对于并联谐振回路）。
这个相位差是由电感和电容之间的相位差导致的。
其次是频率选择性。
LC谐振回路具有良好的频率选择性，即回路对谐振频率附近的信号具有放大作用，而对其他频率的信号具有抑制作用。
这使得LC谐振回路具有滤波的功能，可以用于选择性放大或抑制特定频率的信号。
最后，LC谐振回路还具有共振增益的特性。
在谐振频率附近，电流和电压的幅值会达到最大值。
这可以使得LC谐振回路在特定频率的输入信号上具有放大作用，即增强信号的幅值。
lc回路工作原理
lc回路工作原理LC回路是一种高频谐振电路，主要由电感元件L和电容元件C组成。
LC回路广泛应用于无线电、通讯、广播和电视等电子技术领域中。
下面我们来分步骤了解LC回路的工作原理。
第一步：LC回路的基本原理LC回路是一种无源电路，其主要由电感元件L和电容元件C组成。
电容元件C和电感元件L通过耦合结合在一起，形成了一个能够存储电荷和电能的谐振回路。
当电容C带电时，存储的能量会在电感L中来回转换，并不断地释放出电磁波。
第二步：LC回路的谐振模式当放置在LC回路中的电容和电感元件之间的电荷量达到最大值时，电荷量将开始减少，而电流将能够开始增加。
当电流达到峰值时，存放在电容中的电荷将再次开始增加，并在反方向流回电感元件中。
在回路中的电场和磁场会随着时间的推移而不断地转换，形成一个稳定的谐振模式。
第三步：LC回路的工作频率LC回路的谐振频率（f）是由电感L和电容C的数值决定的，可以用下面的方程式进行计算：f = 1 / (2π√LC)。
根据此公式，我们可以发现LC回路的频率与电感和电容之间的数值成反比例关系，而与其实际值的物理大小无关。
第四步：LC回路的应用LC回路可用于生成任意所需的高频信号，其中最广泛的应用领域是无线电和通信系统。
LC回路也被用于广播和电视系统以及天线设计中，因为其能够产生非常强的、稳定的持续谐振振动。
此外，LC回路还可以在真空管和半导体器件的高频振荡器中作为谐振器使用，以产生与其它电路元件所不能实现的高质量电信号。
综上所述，LC回路是一种可以轻松调节工作频率的高效谐振电路。
无论是在无线电通讯，还是在广播电视等领域都有着重要的应用。
同时，能够根据需要灵活控制其工作频率，体现了其灵活性和实用性的特点。
lc并联谐振带宽
lc并联谐振带宽LC并联谐振电路是电路中常见的一种谐振电路，它由电感和电容并联而成。
在这个电路中，电感和电容之间的相互作用产生了一种特殊的电路行为，使得电路在一定的频率下呈现出明显的谐振现象。
而谐振带宽则是用来描述LC并联谐振电路频率特性的一个重要参数。
我们来了解一下LC并联谐振电路的基本原理。
在LC并联谐振电路中，当电路的频率等于谐振频率时，电感和电容之间的能量交换达到最大，电路呈现出最大的振幅响应。
而在谐振频率的两侧，电感和电容之间的能量交换逐渐减弱，电路的振幅响应也随之减小。
因此，对于一个LC并联谐振电路来说，谐振频率是电路频率特性的一个重要参数。
而谐振带宽，则是用来描述LC并联谐振电路频率特性的一个重要参数。
谐振带宽可以理解为，在谐振频率附近，电路的频率范围。
在这个频率范围内，电路的振幅响应保持在较高的水平，而在谐振频率两侧的频率范围内，电路的振幅响应逐渐减小。
因此，谐振带宽可以反映出电路的频率选择性能。
谐振带宽的计算方法是通过电路的品质因数Q来进行计算的。
品质因数Q是谐振电路的一个重要参数，它表示电路的能量损耗情况。
品质因数Q的定义是电路在谐振频率附近的能量储存与能量损耗的比值。
对于一个LC并联谐振电路来说，品质因数Q越大，谐振带宽就越窄；品质因数Q越小，谐振带宽就越宽。
LC并联谐振电路的谐振带宽计算公式为：带宽 = 谐振频率 / 品质因数Q从上述公式可以看出，谐振带宽与谐振频率和品质因数Q有关。
在实际应用中，我们可以通过调节电路的电感或电容值来改变谐振带宽。
当需要较窄的谐振带宽时，可以选择较大的品质因数Q；当需要较宽的谐振带宽时，可以选择较小的品质因数Q。
LC并联谐振电路的谐振带宽在实际应用中具有重要意义。
在无线通信系统中，谐振带宽决定了系统的频率选择性能。
对于接收端来说，谐振带宽决定了系统对于不同频率信号的接收能力；对于发射端来说，谐振带宽决定了系统对于不同频率信号的发射能力。
因此，在设计和优化无线通信系统时，需要合理选择LC并联谐振电路的谐振带宽，以满足系统对于不同频率信号的需求。
lc谐振电路的q值
lc谐振电路的q值LC谐振电路是一种常见的电路，它由一个电感器和一个电容器组成，可以用于产生稳定的振荡信号。
在LC谐振电路中，Q值是一个非常重要的参数，它描述了电路的品质因数，也就是电路的能量储存和损耗能力之间的比例关系。
在本文中，我们将详细介绍LC谐振电路的Q值及其相关知识。
首先，让我们了解一下LC谐振电路的基本原理。
LC谐振电路是一种共振电路，它利用电感器和电容器之间的相互作用来产生共振。
当电路中的电容器和电感器被充电时，它们会储存能量，并在一定条件下释放这些能量。
当电容器和电感器的储能和释能速率相等时，电路就会产生稳定的振荡信号。
在LC谐振电路中，Q值是一个非常重要的参数。
Q值越高，电路的品质因数就越高，也就是说电路的储能能力越强，损耗能力越小。
Q值越低，电路的品质因数就越低，也就是说电路的储能能力越弱，损耗能力越大。
Q值可以用以下公式来计算：Q = ωL/R其中，ω是电路的角频率，L是电感器的感值，R是电路的总阻抗。
Q值越高，说明电感器储存的能量越多，损耗也越小。
因此，在设计LC谐振电路时，我们通常会尽可能地提高Q值，以获得更好的性能。
在实际应用中，如何提高LC谐振电路的Q值呢？有以下几种方法：1. 选择高品质因数的电容器和电感器。
品质因数是描述电容器和电感器性能的一个参数，它越高表示损耗越小。
因此，在选择电容器和电感器时，我们应该尽可能选择高品质因数的产品。
2. 降低电路的总阻抗。
在计算Q值时，总阻抗是一个重要参数。
因此，我们可以通过降低电路的总阻抗来提高Q值。
例如，在选择放大器时，我们可以选择低噪声、低失真的放大器，以降低总阻抗。
3. 调整电容器和电感器的数值。
在LC谐振电路中，电容器和电感器的数值也会影响Q值。
因此，在设计电路时，我们可以通过调整这些元件的数值来达到最佳的Q值。
除了Q值外，LC谐振电路还有其他一些重要参数，例如共振频率、带宽等。
在实际应用中，我们需要根据具体需求来选择合适的参数，并进行合理的设计和调整。
电路实验报告LC串联电路的谐振
电路实验报告LC串联电路的谐振实验目的：研究LC串联电路的谐振特性及其应用，掌握LC电路的调谐方法，并通过实验测定谐振频率与电容器与电感器的参数之间的关系。
实验仪器：（1）LC串联电路实验箱（2）数字万用表（3）信号源（4）示波器实验原理：LC串联电路，是由电感L和电容器C串联而成的简单电路。
在一定条件下，电路实现了谐振，即电流和电压都是正弦波，频率相等，振幅极大。
其谐振频率为：f0 = 1/2π√LC当电容和电感的数值确定时，电路实现谐振时，电感器和电容器对电路的特性起到重要作用，即对于所给的电路，其谐振频率主要由电容器和电感器来决定。
实验内容：（1）先将电路箱内电感L调为600μH，电容C调为0.12μF，分别接到数字万用表的L和C档位测量它们的实际数值，记录下数值。
（2）将电路箱内电感L和电容C按照串联的方式连接起来，并将信号源的正弦波输出器接到电路上，调节频率使示波器显示的波形振幅最大，记录下此时的频率f0。
（3）调节信号发生器的频率f，在示波器上观察并记录f0附近电压和电流之间的相位差变化情况。
（4）调节电容C的值，使得电路的谐振频率f0发生改变（可在实验中增大或减小C 的值），记录下此时的频率f0和电容C的改变量ΔC。
（5）同理，改变电感L的值，记录下此时的频率f0和电感L的改变量ΔL。
电容C/μF 谐振频率f0/kHz ΔC/μF0.1 2.4 -200.12 2.14 00.15 1.86 300.18 1.65 600.2 1.54 80（5）同理，改变电感L的值时，调节电感L的大小使电路的谐振频率f0发生改变，记录下此时的谐振频率f0和电感L的改变量ΔL，改变电感L的数值时，记录如下表格：实验数据分析：（1）通过实验结果可知，当电容C或电感L增大时，谐振频率f0降低，当电容C或电感L减小时，谐振频率f0增加，证实了谐振频率f0与电容C、电感L成反比关系的规律。
（2）实验中排除了其他干扰因素，使得实验数据更加准确。
LC谐振原理分析
L C谐振原理分析本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.MarchQ值=灯管启动电压 / 电源电压的一半， Q=2*Us/Vcc特征阻抗 Z = Q值 * 灯丝电阻 r，Z=Q*r电感：L = Z / ( 2 * pi * f )，f 为工作频率；谐振电容：Cs = 1 / （ 2 * pi * f * Z ）另一个电容起隔直作用，按照 10*Cs 或更大进行取值LC谐振L是电感，C是电容在含有电容和电感的电路中，如果电容和电感并联，可能出现在某个很小的时间段内：电容的电压逐渐升高，而电流却逐渐减少；与此同时电感的电流却逐渐增加，电感的电压却逐渐降低。
而在另一个很小的时间段内：电容的电压逐渐降低，而电流却逐渐增加；与此同时电感的电流却逐渐减少，电感的电压却逐渐升高。
电压的增加可以达到一个正的最大值，电压的降低也可达到一个负的最大值，同样电流的方向在这个过程中也会发生正负方向的变化，此时我们称为电路发生电的振荡。
电容和电感串联，电容器放电,电感开始有有一个逆向的反冲电流，电感充电;当电感的电压达到最大时，电容放电完毕，之后电感开始放电，电容开始充电，这样的往复运作，称为谐振。
而在此过程中电感由于不断的充放电，于是就产生了电磁波。
电路振荡现象可能逐渐消失，也可能持续不变地维持着。
当震荡持续维持时，我们称之为等幅振荡，也称为谐振。
谐振时间电容或电感两端电压变化一个周期的时间称为谐振周期，谐振周期的倒数称为谐振频率。
所谓谐振频率就是这样定义的。
它与电容C和电感L的参数有关，即：f=1/2π√LC(Hz)。
知道其他人对是否存在谐振有何看法谐振回路有一定带宽，在带宽内用谐振来解释还是蛮方便的。
不知道还有其他方式可计算启动回路吗如有请赐教。
我之前2贴的内容不矛盾的，可能上个贴描述得不好：其一，启动之前输出频率会变化，再者谐振回路的器件通常也只取用近似值，计算结果只是给出设计估值，还要经过调试才能确定。
lc串联谐振电路 电容
lc串联谐振电路电容I. 介绍LC串联谐振电路是一种常用的电路，它由一个电感和一个电容串联而成。
在特定的频率下，电路中的电感和电容会发生共振，使得电路具有较大的阻抗，可以用于滤波、放大和频率选择等应用。
II. LC谐振原理LC谐振原理是指在特定频率下，串联的电感和电容会发生共振。
当交流信号通过LC串联谐振电路时，如果频率与谐振频率相同，则会出现共振现象。
此时，电流和电压的相位差为0，且阻抗为最大值。
III. LC串联谐振公式LC串联谐振公式可以表示为：f=1/(2π√(LC))，其中f为谐振频率，L 为电感值，C为电容值。
根据这个公式可以计算出在给定的L和C条件下的谐振频率。
IV. LC串联谐振应用1. 滤波：由于LC串联谐振电路具有较大的阻抗，在特定频率下可以起到滤波作用。
2. 放大：在放大器中使用LC串联谐振电路可以增强输入信号，并且提高输出信号的质量。
3. 频率选择：LC串联谐振电路可以用于选择特定频率的信号，例如在无线电通信中可以用于接收特定频段的信号。
V. 电容1. 电容是一种储存电荷的元件，由两个导体板和介质组成。
2. 电容的大小与导体板间距离、面积以及介质介电常数有关。
3. 电容可以用于滤波、耦合、隔直流等应用。
VI. LC串联谐振电路中的电容1. 在LC串联谐振电路中，电容起到储存能量和调节谐振频率的作用。
2. 谐振频率与C成反比，因此可以通过改变C值来改变谐振频率。
3. 在实际应用中，需要注意选取合适的C值以满足设计要求。
VII. 总结LC串联谐振电路是一种常见并且重要的电路，在滤波、放大和频率选择等方面具有广泛应用。
了解LC谐振原理和公式，并且掌握电容在LC串联谐振电路中的作用是非常重要的。
在实际应用中需要根据设计要求选取合适的L和C值，并且进行合理的设计和调试。
lc谐振电路
lc谐振电路LC谐振电路是由电感L和电容C组成的振荡电路，它是一种重要的无源振荡电路。
在LC谐振电路中，电感和电容通过交流电源连接在一起，当电路中的电感和电容的共振频率与交流电源的频率匹配时，谐振电路会产生谐振现象，输出电压幅值达到最大，相位角为0，电路处于共振状态。
LC谐振电路广泛应用于无线电通信领域，常用于构建正弦波振荡器、频率选择性放大器、滤波器等电路。
同时，LC谐振电路在工业控制、科学研究和医疗设备等领域也有重要的应用。
以下是关于LC谐振电路的几个方面的相关参考内容：1. LC谐振的原理LC谐振电路的原理是通过电感和电容的组合在一定频率下形成振荡。
电容和电感在谐振频率下形成并行谐振回路，当电源提供的频率等于共振频率时，电路中电容和电感之间的能量来回交换，电压幅值达到最大值。
2. LC谐振电路的特点LC谐振电路具有电压幅值最大、相位角为0、一定频率范围内幅频特性平坦等特点。
振荡频率由电感和电容值决定，可以通过调节电感和电容的数值实现振荡频率的变化。
3. LC谐振电路的应用LC谐振电路在无线通信领域被广泛应用。
例如，在无线电发射和接收器中，LC谐振电路被用作正弦波振荡器，在调谐电路中起到频率选择的作用，实现信号的调制和解调。
此外，在电力电子和电力系统中，LC谐振电路也被用作谐波滤波器。
通过选取合适的电感和电容参数，LC谐振电路可以滤除电力系统中的谐波干扰，保证电力系统的正常运行。
4. LC谐振电路的参数计算计算LC谐振电路的参数是设计振荡电路的重要步骤。
根据电路的需求和谐振频率，可以使用如下公式进行参数计算：谐振频率：f = 1 / (2 * π * √(L * C))质量因数：Q = 2 * π * f * L / R其中，f为谐振频率，L为电感值，C为电容值，π为圆周率，R为电路的电阻值。
在设计LC谐振电路时，需要注意参数的选择和匹配，以保证电路的稳定和工作性能。
5. LC谐振电路的稳定性和失谐在LC谐振电路中，稳定性是指电压幅值和相位在谐振频率附近的稳定性。
lc串联谐振电流计算公式
lc串联谐振电流计算公式在电学的世界里，LC 串联谐振是一个颇为有趣且重要的概念，而其中的电流计算公式更是关键所在。
咱们先来说说啥是 LC 串联谐振。
想象一下，有一个电感（L）和一个电容（C），它们像好兄弟一样串联在一起。
这时候，给它们输入一个交流信号，在特定的频率下，它们会产生一种神奇的现象，那就是谐振。
就好比两个人一起唱歌，在某个调上突然唱得特别和谐、特别响亮。
在 LC 串联谐振电路中，电流的计算可是有门道的。
电流（I）的计算公式是：I = U / Z ，这里的 Z 就是电路的阻抗。
而在谐振状态下，Z = √(R² + (ωL - 1/ωC)²) 会变成最小值，此时 Z = R ，其中 R 是电路中的电阻。
所以，在谐振时，电流 I = U / R 。
我给您举个例子哈。
有一次我在实验室里带着学生们做实验，就是研究这个 LC 串联谐振电路。
我们搭好了电路，准备测量电流。
有个小家伙特别积极，眼睛瞪得大大的，等着看结果。
我把电源接通，然后慢慢调节频率，大家都紧紧盯着电流表。
当频率调到那个神奇的谐振点时，电流突然增大，那个小家伙兴奋地叫了起来：“老师，快看，电流变啦！” 那一刻，我看着他们充满好奇和惊喜的表情，心里特别欣慰。
咱们再深入讲讲这个公式里的各个元素。
电感（L）就像是一个储存能量的小仓库，电流通过它的时候，它会努力把能量藏起来。
电容（C）呢，则像是个调皮的孩子，一会儿吸收能量，一会儿又把能量放出来。
而电阻（R）就像是个稳重的长者，默默地消耗着能量，让一切不至于太疯狂。
在实际应用中，LC 串联谐振电流的计算可重要啦。
比如说在无线电通信中，我们要选择合适的电感和电容值，来让电路在特定的频率下谐振，从而实现信号的传输和接收。
还有在电源滤波电路中，利用谐振可以有效地滤除不需要的频率成分，让电流变得更纯净。
总之，LC 串联谐振电流的计算公式虽然看起来有点复杂，但只要咱们理解了其中的原理，掌握了各个元素的作用，就能轻松应对各种相关的问题。
lc谐振频率计算公式
lc谐振频率计算公式LC谐振频率计算公式是指在电路中由电感（L）和电容（C）组成的谐振电路中，计算谐振频率的公式。
谐振频率是指在谐振电路中，电流达到最大值的频率。
根据谐振频率的计算公式，我们可以准确地计算出谐振频率的数值，从而更好地理解和设计谐振电路。
在谐振电路中，电感和电容是两个重要的元件。
电感是指当电流通过线圈时，产生的磁场能量存储在线圈中的能力。
电容是指由两个导体之间的电介质隔离而形成的两个电极之间的能量存储能力。
在谐振电路中，电感和电容通过相互作用来实现能量的转换和传递。
对于一个由电感和电容组成的谐振电路，其谐振频率可以通过以下公式来计算：f = 1 / (2π√(LC))其中，f表示谐振频率，L表示电感的值，C表示电容的值，π是一个常数，约等于3.14159。
这个公式的推导过程比较复杂，不过我们可以通过这个公式来快速计算谐振频率。
在实际应用中，我们可以根据需要选择合适的电感和电容值，然后带入公式中计算得出谐振频率。
谐振频率的计算对于电路的设计和调试非常重要。
通过准确计算谐振频率，我们可以选择合适的电感和电容值，从而实现对电路性能的优化。
例如，在无线通信中，我们需要设计出合适的谐振电路来满足特定的频率要求。
通过谐振频率的计算，我们可以确定所需的电感和电容值，从而使电路能够在特定频率下工作。
谐振频率的计算还可以用于电路的故障诊断和故障排除。
当电路无法正常工作时，我们可以通过计算谐振频率来确定电感和电容是否符合设计要求。
如果谐振频率与期望值不符，可能意味着电感或电容存在故障或失效。
通过对谐振频率的计算，我们可以更快地找到问题所在，并采取相应的措施进行修复。
除了计算谐振频率，我们还可以通过改变电感或电容的值来调节谐振频率。
通过增大或减小电感或电容的值，我们可以改变谐振频率的大小。
这在一些特定的应用中非常有用，例如无线电调频调谐器等。
总结起来，LC谐振频率计算公式是电路中用于计算谐振频率的重要工具。
lc谐振在线计算公式
lc谐振在线计算公式LC 谐振是在电子电路中一个相当重要的概念，它涉及到电感（L）和电容（C）的组合所产生的谐振现象。
要计算 LC 谐振的频率，咱们得先了解一下相关的公式。
LC 谐振的频率计算公式是：f = 1 / (2π√(LC)) ，其中 f 表示谐振频率，L 表示电感值，C 表示电容值，π是圆周率，约等于 3.14159。
就拿我之前遇到的一个实际例子来说吧。
有一次，我在帮一个学生修理他的收音机，发现声音总是有杂音，怎么调都不行。
我就琢磨着，是不是 LC 谐振电路出了问题。
我打开收音机的后盖，仔细查看了里面的电感和电容。
经过测量，发现电感的值是 10 微亨，电容的值是 100皮法。
我赶紧拿出纸和笔，按照 LC 谐振的频率计算公式开始算。
先把单位换算好，10 微亨换算成 10×10^(-6) 亨，100 皮法换算成 100×10^(-12) 法。
然后代入公式计算，2π√(10×10^(-6)×100×10^(-12)) ，这计算过程可真是费了我一番功夫。
经过仔细计算，得出的理论谐振频率和实际收音机接收到的频率有偏差。
我又重新检查了一遍测量的数据，发现原来是测量电感的时候有一点小误差。
重新修正后再计算，这下和标准频率就对上了。
经过一番调试，收音机终于恢复了清晰的声音，那学生高兴得不行，我心里也特有成就感。
在实际的电路设计和故障排查中，LC 谐振的在线计算公式那可是相当重要。
比如说在无线通信设备中，要确保信号的准确传输和接收，就得准确计算 LC 谐振频率。
要是计算有误，可能就会导致信号失真、干扰增加，影响整个通信质量。
再比如在一些电源滤波电路中，合理设计 LC 谐振参数，可以有效地滤除杂波，让输出的电源更加稳定纯净。
在电子电路的世界里，LC 谐振就像是一个神秘的魔法，而这个计算公式就是我们解开魔法的钥匙。
只要我们掌握好这把钥匙，就能在电子的世界里畅游无阻，解决一个又一个的难题。
lc串联谐振电路 电容
lc串联谐振电路电容
LC串联谐振电路是一种常用的谐振电路，由电感(L)和电容(C)串联组成。
在谐振频率下，电感和电容之间的能量可以来回转换，形成稳定的振荡。
谐振频率可以通过电感和电容的数值来计算，公式为：
f = 1 / (2π√(LC))
其中，f是谐振频率，L是电感的值，C是电容的值，π是圆周率。
为了实现LC串联谐振电路，需要选取合适的电感和电容。
电感的选择要考虑到所需谐振频率和电感的品质因数(Q值)。
一般情况下，Q值越高，电感的品质越好，电路的性能也越好。
电容的选择也要考虑到所需谐振频率，电容的大小影响电路的谐振频率。
在LC串联谐振电路中，频率响应和相位响应是两个重要的性能指标。
频率响应表明了在不同频率下电路的响应情况，相位响应描述了电流和电压之间的相位差。
LC串联谐振电路可以应用于很多领域，如射频电路、通信电路、天线设计等。
在无线通信中，LC谐振电路常用于滤波器设计，可以帮助滤除不需要的频率信号。
除了基本的LC谐振电路，还可以通过添加其他元件进行改进
和拓展。
例如，可以在LC谐振电路中加入电阻(R)，构成
RLC串联谐振电路。
RLC谐振电路具有更复杂的频率响应和
相位响应，可以实现更多的功能。
总之，LC串联谐振电路是一种常用的谐振电路，由电感和电
容串联组成。
它可以实现在谐振频率下能量的转换和稳定的振荡。
通过合适的电感和电容的选择，可以达到所需的谐振频率。
LC串联谐振电路在无线通信、射频电路等领域有广泛的应用。
lc振荡公式
lc振荡公式LC振荡电路是一种无源振荡电路，它是由一个电感和一个电容组成的谐振电路。
它的特点是简单、稳定、频率可调节，并且可以被广泛应用于各种领域，例如：广播、通信、雷达等等。
LC振荡电路的频率可以使用以下公式进行计算：f = 1/(2 × π × √(L × C))其中，f表示振荡的频率，L表示电感，C表示电容。
这个公式被称为LC振荡公式，它是LC振荡电路最基本的公式。
从公式中可以看出，振荡频率与电感L和电容C的值有关。
当L或C的数值增加时，振荡频率将降低，反之亦然。
因此，可以通过改变电感或电容的值来调整LC振荡电路的频率。
LC振荡电路中的电感和电容会相互作用，导致电荷在两者之间来回振荡，产生一个频率稳定且持续的信号。
这种信号被称为谐振信号，它的波形通常是正弦波。
在实际应用中，LC振荡电路通常要求具有较高的稳定性和准确性。
对于需要精确控制频率的应用，设计者通常会在LC振荡电路中添加元件来调整频率，例如电阻、电容、晶体等等。
这些元件被称为LC振荡电路的调谐元件。
在LC振荡电路的实际应用中，有一个非常重要的参数叫做谐振品质因数Q。
品质因数是指在振荡回路中能够维持振荡的能力。
当Q值越大时，振荡的稳定性越高，频率的偏差就越小。
因此，高Q值的振荡器可以用于需要高精度的应用中，例如天线设计、扫描电镜等等。
总结来说，LC振荡电路是一种简单、稳定且可靠的电路，其基本原理是靠电容和电感的相互作用来产生频率稳定的谐振信号。
通过使用LC振荡公式来计算振荡频率，并且采用调谐元件和高品质因数等技术手段来提高其精确性和稳定性，从而能够满足各种工业应用需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
lc谐振电流计算
lc谐振电流计算是一种计算方法，用于计算在LC谐振电路中的电流。
LC谐振电路是指由电感和电容器组成的电路，当电路中的电感和电容器的参数满足一定条件时，电路会出现谐振现象，此时电路中的电流会达到最大值。
LC谐振电路中的电流可以通过以下公式进行计算：
I = V / (XL - XC)
其中，I表示电路中的电流，V表示电路中的电压，XL表示电感的阻抗，XC表示电容器的阻抗。
电感的阻抗可以通过以下公式进行计算：
XL = 2πfL
其中，f表示电路中的频率，L表示电感的感值。
电容器的阻抗可以通过以下公式进行计算：
XC = 1 / (2πfC)
其中，C表示电容器的电容量。
根据以上公式，可以计算出LC谐振电路中的电流。
这种计算方法可以帮助工程师更好地设计和优化LC谐振电路，以达到更好的电路性能。
- 1 -。
