staf直线滑动导轨线刚度的计算
导轨强度及变形计算
导轨强度和变形计算一．有关导轨强度和变形的要求：1. 根据《GB7588-2003 电梯制造与安装安全规范》中10.1.1，本类型乘客电梯的电梯导轨应满足以下要求:根据《GB7588-2003 电梯制造与安装安全规范》的附录G中规定的轿厢内额定载荷分布状况，应对导轨的应力予以限制。
2. 根据《GB7588-2003 电梯制造与安装安全规范》中10.1.2，本类型乘客电梯的电梯导轨还应满足以下要求:a.根据《GB7588-2003 电梯制造与安装安全规范》中10.1.2.1提供的许用应力计算式、安全系数和许用应力值进行相应的导轨变形计算；b.“T”型导轨的最大计算允许变形，对于装有安全钳的轿厢、对重导轨，安全钳动作时，在两个方向上为5mm。
二．本类型电梯选用的轿厢导轨截面的力学特性电梯采用T127-2/A-B导轨，查标准知，其截面的力学特性如下：S＝28.9cm2W x＝31cm3I x＝200cm4i x＝2.68cme＝2.46cm W y＝36.8cm3 I y＝235cm4i y＝2.86cm三．本类型电梯导轨计算许用应力和变形要求本类型电梯采用T127-2/A-B导轨，其钢材抗拉强度为370MPa，根据《GB7588-2003 电梯制造与安装安全规范》中10.1.2.1和10.1.2.2的要求，本类型电梯导轨计算许用应力σperm和变形要求为：a.正常使用载荷情况：σperm＝165MPab.安全钳动作时的情况：σperm＝205MPac.T型导轨的最大计算允许变形为：δperm＝5mm四．本类型电梯导轨强度及挠度校核计算4.1 计算选用参数:表4.1中的参数为本计算选用参数。
表4.14.2 电梯导轨强度及挠度校核计算:4.2.1当安全钳动作时的电梯导轨强度及挠度校核计算1. 导轨的弯曲应力是由轿厢导靴对导轨的反作用力而引起的应力。
2. 弯曲应力m σ的计算：a. 导轨的受力F y 、F x 的计算： 1)nhQx x g k F Q p x ）（+=P 1=()200021300630117580081.92⨯⨯+⨯⨯⨯=8627.90N2) h n Qy y g k F Q p y 2P 1）（+==2000225.1906305.4080081.92⨯⨯+⨯⨯⨯）（=1495.20Nb. M y ，M x 弯矩的计算：mm N l F M y x .42052516150020.14953163=⨯⨯==mm N l F M x y .88.242659616150090.86273163=⨯⨯==c. 弯曲应力x σ，y σ的计算：MPa W M x x x 57.1331000420525===σ MPa W M yy y 94.653680088.2426596===σd. 弯曲应力m σ的计算：MPa y x m 5.7994.6557.13=+=+=σσσ< σperm＝205MPa3. 压弯应力K σ的计算：a. 轿厢作用于一根导轨的压弯力F K 的计算：()()N n Q P g k F k 3.14028263080081.921=+⨯⨯=+=b. ω值的计算： 1) 细长比λ确认：mink i L =λ=x i l =97.558.261500= 2) ω值的计算：255.1100004627.014.2=+⨯=λωc. 压弯应力K σ的计算压弯应力()AM K +F=3KK ωσ=MPa 1.62890255.13.14028=⨯其中：K 3为冲击系数，根据《GB7588-2003 电梯制造与安装安全规范》的表G.2得：K 3＝1.5；M 为附加装置作用于一根导轨的力，假设该力已被平衡，故此力不考虑；A 为导轨的横截面积， A ＝S=2890mm 2。
线刚度计算
线刚度计算在工程设计和结构分析中，线刚度计算是一个重要的任务。
线刚度是指在受力作用下，杆件或构件抵抗变形能力的大小。
它是衡量杆件刚度和强度的重要参数，对于确保结构的稳定性和安全性至关重要。
线刚度计算的目的是确定杆件在受力作用下的变形情况，以及它所承受的应力和应变。
通过计算线刚度，工程师可以评估结构的性能，并确定是否需要采取额外的支撑或加固措施。
线刚度计算的方法多种多样，根据不同的结构形式和受力情况，可以采用不同的计算方法。
以下是一些常用的线刚度计算方法：1. 弹性力学方法：弹性力学方法是最常用的线刚度计算方法之一。
它基于线弹性理论，假设杆件在受力作用下呈现弹性变形，即应力和应变之间呈线性关系。
通过应力和应变的计算，可以得到杆件的线刚度。
2. 有限元分析方法：有限元分析方法是一种数值计算方法，能够更准确地计算杆件的线刚度。
它将杆件划分为许多小的有限元单元，通过求解这些元素的力学方程，可以得到整个杆件的变形情况和线刚度。
3. 经验公式法：经验公式法是一种简化的线刚度计算方法，适用于某些特定的结构形式和受力情况。
它基于实验数据和经验公式，通过简单的计算公式来估计杆件的线刚度。
无论采用哪种线刚度计算方法，都需要考虑杆件的几何形状、材料性质和受力情况等因素。
通常需要通过测量或计算得到这些参数，然后代入相应的计算公式中进行计算。
线刚度计算的结果通常以刚度系数的形式表示，单位为N/m或N/mm。
刚度系数是指单位长度的杆件在受力作用下的变形量。
通过比较不同杆件的刚度系数，可以评估其刚度和强度的优劣，并据此进行结构设计和优化。
线刚度计算在工程设计和结构分析中具有重要的应用价值。
它可以帮助工程师评估结构的性能和安全性，指导结构的设计和施工，确保结构的稳定性和可靠性。
因此，掌握线刚度计算方法和技巧对于工程师来说是非常重要的。
线刚度计算是工程设计和结构分析中的重要任务。
通过计算线刚度，可以评估结构的性能和安全性，指导结构的设计和施工。
导轨计算公式
导轨计算公式导轨是机械领域中常见的部件，用于引导和支撑运动部件的直线运动。
要准确设计和应用导轨，就离不开相关的计算公式。
咱先来说说导轨的负载计算。
比如说，有一个工厂里的输送装置，它上面放着一堆货物，这时候就得算清楚导轨要承受多大的力。
想象一下，就像一辆装满水果的小推车在轨道上跑，水果的重量、小推车自身的重量，还有运输过程中的加速度产生的力，都得考虑进去。
假设这一车水果重 500 千克，小推车重 100 千克，加速时的加速度是 2米每二次方秒。
那水平方向的力就是（500 + 100）× 2 = 1200 牛。
再来讲讲导轨的寿命计算。
这就好比你有一双鞋，你想知道它能穿多久。
导轨也一样，得算算它能正常工作多长时间。
有个例子啊，在一家自动化生产线上，导轨每天要工作8 小时，运行速度是2 米每秒，预计要运行 5 年。
通过一系列的计算和考虑各种因素，就能大致算出这导轨能撑多久。
还有导轨的刚度计算。
就像一座桥，得足够结实才不会晃悠。
导轨也得有足够的刚度，才能保证运动的平稳和精确。
假如在一个精密仪器中，对运动的精度要求极高，哪怕一点点的变形都不行。
这时候就得仔细算算导轨的刚度够不够。
在实际应用中，计算导轨可没那么简单，得考虑摩擦、温度变化、安装精度等好多因素。
我曾经在一个车间里看到，因为导轨的计算出了点小差错，导致整个生产线的效率降低，还得重新调整和更换，费时又费力。
总之，导轨计算公式虽然看起来复杂，但只要咱耐心细致，把每个参数都搞清楚，算准确，就能让导轨在各种设备中发挥出最佳的作用，保证生产的顺利进行，提高工作效率。
所以啊，可别小瞧了这些公式，它们可是保证机械设备正常运行的重要工具呢！。

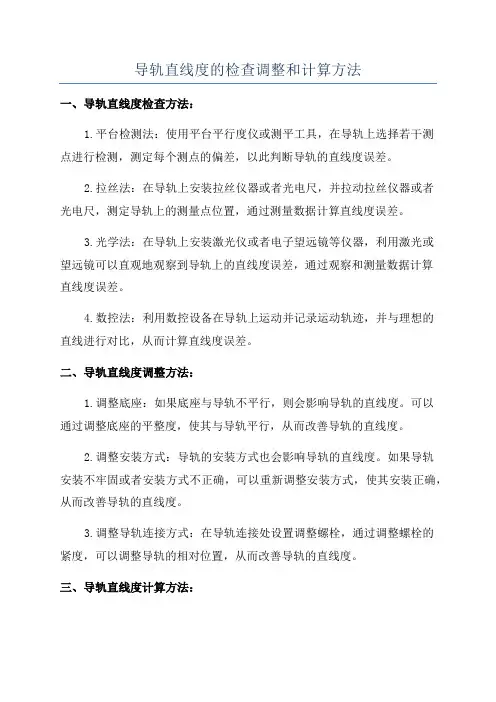

导轨直线度的检查调整和计算方法
导轨直线度的检查调整和计算方法一、导轨直线度检查方法：1.平台检测法：使用平台平行度仪或测平工具，在导轨上选择若干测点进行检测，测定每个测点的偏差，以此判断导轨的直线度误差。
2.拉丝法：在导轨上安装拉丝仪器或者光电尺，并拉动拉丝仪器或者光电尺，测定导轨上的测量点位置，通过测量数据计算直线度误差。
3.光学法：在导轨上安装激光仪或者电子望远镜等仪器，利用激光或望远镜可以直观地观察到导轨上的直线度误差，通过观察和测量数据计算直线度误差。
4.数控法：利用数控设备在导轨上运动并记录运动轨迹，并与理想的直线进行对比，从而计算直线度误差。
二、导轨直线度调整方法：1.调整底座：如果底座与导轨不平行，则会影响导轨的直线度。
可以通过调整底座的平整度，使其与导轨平行，从而改善导轨的直线度。
2.调整安装方式：导轨的安装方式也会影响导轨的直线度。
如果导轨安装不牢固或者安装方式不正确，可以重新调整安装方式，使其安装正确，从而改善导轨的直线度。
3.调整导轨连接方式：在导轨连接处设置调整螺栓，通过调整螺栓的紧度，可以调整导轨的相对位置，从而改善导轨的直线度。
三、导轨直线度计算方法：1.最大偏差法：在每个测点上测量导轨的偏差，然后得出最大偏差。
最大偏差越小，说明导轨的直线度越好。
2.平均偏差法：在每个测点上测量导轨的偏差，然后计算偏差的平均值。
平均偏差越小，说明导轨的直线度越好。
3.二点法：选择导轨上的两个测点，并在这两个测点上测量导轨的偏差。
然后计算这两个偏差之间的差值，差值越小，说明导轨的直线度越好。
总之，导轨直线度的检查、调整和计算方法是非常重要的，可以通过合适的方法来评估导轨的直线度，进行相应的调整和修正，以保证导轨的直线度符合要求，提高设备的运行精度和稳定性。

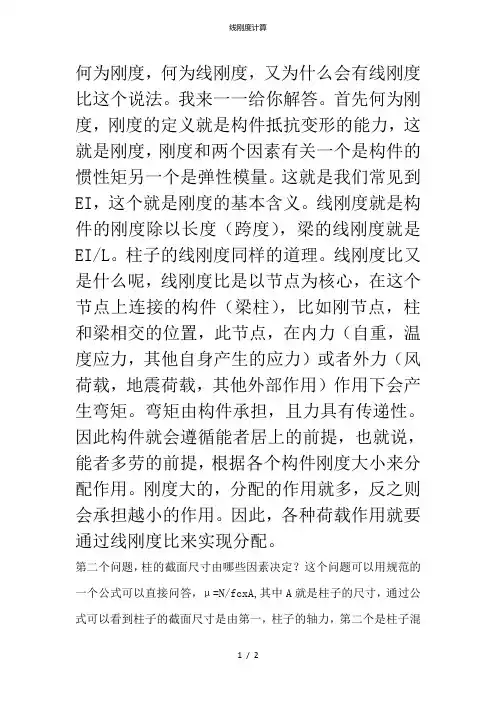

线刚度计算
何为刚度，何为线刚度，又为什么会有线刚度比这个说法。
我来一一给你解答。
首先何为刚度，刚度的定义就是构件抵抗变形的能力，这就是刚度，刚度和两个因素有关一个是构件的惯性矩另一个是弹性模量。
这就是我们常见到EI，这个就是刚度的基本含义。
线刚度就是构件的刚度除以长度（跨度），梁的线刚度就是EI/L。
柱子的线刚度同样的道理。
线刚度比又是什么呢，线刚度比是以节点为核心，在这个节点上连接的构件（梁柱），比如刚节点，柱和梁相交的位置，此节点，在内力（自重，温度应力，其他自身产生的应力）或者外力（风荷载，地震荷载，其他外部作用）作用下会产生弯矩。
弯矩由构件承担，且力具有传递性。
因此构件就会遵循能者居上的前提，也就说，能者多劳的前提，根据各个构件刚度大小来分配作用。
刚度大的，分配的作用就多，反之则会承担越小的作用。
因此，各种荷载作用就要通过线刚度比来实现分配。
第二个问题，柱的截面尺寸由哪些因素决定？这个问题可以用规范的一个公式可以直接问答，μ=N/fcxA,其中A就是柱子的尺寸，通过公式可以看到柱子的截面尺寸是由第一，柱子的轴力，第二个是柱子混
凝土的抗压强度设计值来决定。
导轨的选型及计算步骤
导轨的选型及计算步骤导轨是一种用于支撑和引导物体运动的机械装置，广泛应用于机床、自动化设备和交通工具等领域。
在选择合适的导轨类型和进行计算时，可以按照以下步骤进行：第一步：确定导轨应用条件在选择导轨之前，需要明确导轨所处的应用环境和要求，包括导轨的使用负载、运动速度、运动方向、运动方式和工作环境等。
这些因素将决定导轨的类型和精度等级。
第二步：选择导轨类型根据导轨的应用条件，可以选择合适的导轨类型，常见的导轨类型有直线导轨、圆柱导轨、球导轨和滚道导轨等。
不同类型的导轨适用于不同的应用场景，具有自身的特点和优势。
直线导轨适用于直线运动的场合，有较高的精度和刚度。
圆柱导轨适用于往复运动的场合，具有较高的承载能力和刚性。
球导轨适用于高速运动的场合，具有较好的滚动性能和耐磨性。
滚道导轨适用于滚动运动的场合，具有较好的自动调心能力和承载能力。
第三步：计算导轨尺寸在确定导轨类型之后，需要进行导轨尺寸的计算。
导轨的尺寸计算包括导轨长度、导轨高度、导轨宽度和导轨间距等。
这些尺寸需要根据负载和运动要求等因素来确定，确保导轨能够满足运动的要求和使用寿命。
导轨长度的计算是根据工件的行程和导轨端部的支撑方式来确定的。
导轨高度和宽度的计算需要根据负载和导轨类型来确定。
导轨高度的计算通常需要考虑滑块的高度和导轨的承载能力。
导轨宽度的计算需要考虑滑块的宽度和导轨的刚度要求。
导轨间距的计算通常需要根据工作台或滑块的尺寸来确定。
第四步：确定导轨的精度等级导轨的精度等级通常根据导轨的工作要求来确定。
导轨的精度等级包括导轨的直线度、平行度、垂直度和角度度等。
高精度等级的导轨通常具有更高的精度和刚度，适用于要求高速、高精度和高刚度的应用场合。
第五步：选择合适的导轨供应商在确定导轨类型、尺寸和精度等级之后，可以选择合适的导轨供应商进行采购。
导轨供应商的选择需要考虑产品质量、售后服务、价格和交货周期等因素。
总之，选择合适的导轨类型和进行计算是确保导轨能够满足运动要求和使用寿命的关键。
导轨强度及变形计算
导轨强度和变形计算一．有关导轨强度和变形的要求：1. 根据《GB7588-2003 电梯制造与安装安全规范》中10.1.1，本类型乘客电梯的电梯导轨应满足以下要求:根据《GB7588-2003 电梯制造与安装安全规范》的附录G中规定的轿厢内额定载荷分布状况，应对导轨的应力予以限制。
2. 根据《GB7588-2003 电梯制造与安装安全规范》中10.1.2，本类型乘客电梯的电梯导轨还应满足以下要求:a.根据《GB7588-2003 电梯制造与安装安全规范》中10.1.2.1提供的许用应力计算式、安全系数和许用应力值进行相应的导轨变形计算；b.“T”型导轨的最大计算允许变形，对于装有安全钳的轿厢、对重导轨，安全钳动作时，在两个方向上为5mm。
二．本类型电梯选用的轿厢导轨截面的力学特性电梯采用T127-2/A-B导轨，查标准知，其截面的力学特性如下：S＝28.9cm2W x＝31cm3I x＝200cm4i x＝2.68cme＝2.46cm W y＝36.8cm3 I y＝235cm4i y＝2.86cm三．本类型电梯导轨计算许用应力和变形要求本类型电梯采用T127-2/A-B导轨，其钢材抗拉强度为370MPa，根据《GB7588-2003 电梯制造与安装安全规范》中10.1.2.1和10.1.2.2的要求，本类型电梯导轨计算许用应力σperm和变形要求为：a.正常使用载荷情况：σperm＝165MPab.安全钳动作时的情况：σperm＝205MPac.T型导轨的最大计算允许变形为：δperm＝5mm四．本类型电梯导轨强度及挠度校核计算4.1 计算选用参数:表4.1中的参数为本计算选用参数。
表4.14.2 电梯导轨强度及挠度校核计算:4.2.1当安全钳动作时的电梯导轨强度及挠度校核计算1. 导轨的弯曲应力是由轿厢导靴对导轨的反作用力而引起的应力。
2. 弯曲应力m σ的计算：a. 导轨的受力F y 、F x 的计算： 1)nhQx x g k F Q p x ）（+=P 1=()200021300630117580081.92⨯⨯+⨯⨯⨯=8627.90N2) h n Qy y g k F Q p y 2P 1）（+==2000225.1906305.4080081.92⨯⨯+⨯⨯⨯）（=1495.20Nb. M y ，M x 弯矩的计算：mm N l F M y x .42052516150020.14953163=⨯⨯==mm N l F M x y .88.242659616150090.86273163=⨯⨯==c. 弯曲应力x σ，y σ的计算：MPa W M x x x 57.1331000420525===σ MPa W M yy y 94.653680088.2426596===σd. 弯曲应力m σ的计算：MPa y x m 5.7994.6557.13=+=+=σσσ< σperm＝205MPa3. 压弯应力K σ的计算：a. 轿厢作用于一根导轨的压弯力F K 的计算：()()N n Q P g k F k 3.14028263080081.921=+⨯⨯=+=b. ω值的计算： 1) 细长比λ确认：mink i L =λ=x i l =97.558.261500= 2) ω值的计算：255.1100004627.014.2=+⨯=λωc. 压弯应力K σ的计算压弯应力()AM K +F=3KK ωσ=MPa 1.62890255.13.14028=⨯其中：K 3为冲击系数，根据《GB7588-2003 电梯制造与安装安全规范》的表G.2得：K 3＝1.5；M 为附加装置作用于一根导轨的力，假设该力已被平衡，故此力不考虑；A 为导轨的横截面积， A ＝S=2890mm 2。
电梯导轨强度计算
≤δperm=5 ≤δperm=5
C装卸载时
C7.2.1弯曲应力计算：
a)由导向力引起的Y轴上的弯曲应力计算（见
图3）：
Fx=g*P*(xp-xs)+Fs*(x1-xs)/(n*H)
= 474.5
My=3*Fx*L/16
= 222414
σy=My/Wy
= 31.5
Fs＝0.4gQ
= 453.6 = 212633 = 30.1 = 264.5 =0
= 686.0 = 321562.5 = 34.6 = 77 = 200 =0
= 64.7
= 13.11
= 1.859 = 1.847
N N.mm Mpa mm mm
N N.mm Mpa mm mm mm
MPa
MPa
≤σperm=165MPa
导轨导向面宽：b = 15570 导轨截面高：h = 62
导轨横截面积：A = 1091
弹性模量：E = 210000
回转半径：Ix = 19.21 X方向惯性矩：Jx = 402900
Y方向惯性矩：Jy = 264700
X方向抗弯模量：Wx = 9286
Y方向抗弯模量：WY = 7060 导轨支架间距：L = 2500
= 200
mm
=0
mm
A7.2.2 压弯应力的计算：
Fk=k1*g*(P+Q)/n
= 24695.858 N
σk=(Fk+k3*M)*ω/A
= 64.7
MPa
L/Ix 130.1
ω = 2.9
轿厢中心（相对于坐标） 深度方向偏移10%
轿厢中心（相对于坐标） 重心在轿厢中心线上
直线导轨相关计算
直线导轨相关计算直线导轨是一种常见的工业设备，用于实现水平运动的高精度定位。
它由固定在工作台上的导轨和固定在工作台上的滑块组成。
滑块可在导轨上自由滑动，从而实现工件的平稳移动。
在导轨设计和应用中，一些关键参数和计算是非常重要的。
1.导轨类型和尺寸选择：直线导轨的类型主要有滚动导轨和滑动导轨两种。
滚动导轨采用滚动体与导轨滚道接触，适用于高负载和高速度的应用。
滑动导轨则通过滑动阻力实现，适用于低速、低负载和高精度的应用。
选择合适类型的导轨需要考虑实际应用需求。
导轨的尺寸大小取决于工件的尺寸和负荷，并应满足运动平稳、定位精度高的要求。
2.导轨和滑块的材料选择：导轨和滑块的材料选择直接影响到导轨的耐磨性、刚度和稳定性。
常见的材料包括钢、铝合金、高密度聚乙烯等。
钢具有高刚度和耐磨性，适用于大负荷和高速度的应用；铝合金具有轻质、良好的尺寸稳定性，适用于低负荷和高精度的应用；高密度聚乙烯具有良好的自润滑性和降噪效果，适用于低负荷和低速度的应用。
3.导轨长度和支撑方式：导轨的长度应根据工件的移动范围进行选择，同时需要考虑导轨的刚度和平行度。
较长的导轨会增加刚度和平行度的要求，对支撑方式提出更高的要求。
常见的支撑方式有侧挂式、双向支撑式、减摆支撑式等。
不同支撑方式的选择应根据实际情况综合考虑。
4.导轨的静载荷和动载荷计算：静载荷指导轨与滑块之间的垂直负荷，用于计算导轨的刚度和滑块的尺寸；动载荷则考虑到滑块在工作过程中的加速度、速度和冲击负荷等。
静载荷和动载荷的计算是导轨设计的基础。
5.导轨的定位精度和重复定位精度要求：导轨的定位精度是指工件在导轨上的移动误差，重复定位精度则是在多次工作循环中，工件位置的重复误差。
定位精度的要求取决于实际应用，一般需要根据工件的尺寸和精度要求进行评估。
6.导轨的润滑和密封要求：导轨在工作过程中需要进行润滑，以减少摩擦和磨损，提高导轨的寿命和运动平稳性。
润滑方式有油脂润滑、油润滑等，根据实际需求选择润滑方式。
直线导轨安装方法、选型计算
直线导轨安装方法、选型计算直线导轨（linear slider）可分为：滚轮直线导轨，圆柱直线导轨，滚珠直线导轨，三种，是用来支撑和引导运动部件，按给定的方向做往复直线运动。
依按摩擦性质而定，直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。
定义直线导轨又称线轨、滑轨、线性导轨、线性滑轨，用于直线往复运动场合，且可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动。
在大陆称直线导轨，台湾一般称线性导轨，线性滑轨。
分类分为方形滚珠直线导轨，双轴芯滚轮直线导轨，单轴芯直线导轨。
作用直线导轨运动的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。
依按摩擦性质而定，直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。
直线轴承主要用在自动化机械上比较多，像德国进口的机床，折弯机，激光焊接机等等，当然直线轴承和直线轴是配套用的。
像直线导轨主要是用在精度要求比较高的机械结构上，直线导轨的移动元件和固定元件之间不用中间介质，而用滚动钢球。
自动调心能力来自圆弧沟槽的DF(45-°45)°组合，在安装的时候，即由钢珠的弹性变形及接触点的转移，即使安装面多少有些偏差，也能被线轨滑块内部吸收，产生自动调心能力之效果而而得到高精度稳定的平滑运动。
（我们推荐你关注“机械工程师”公众号，第一时间掌握干货知识、行业信息）1、具有互换性由于对生产制造精度严格管控，直线导轨尺寸能维持在一定的水准内，且滑块有保持器的设计以防止钢珠脱落，因此部份系列精度具可互换性，客户可依需要订购导轨或滑块，亦可分开储存导轨及滑块，以减少储存空间。
2、所有方向皆具有高刚性运用四列式圆弧沟槽，配合四列钢珠等45度之接触角度，让钢珠达到理想的两点接触构造，能承受来自上下和左右方向的负荷；在必要时更可施加预压以提高刚性。
应用领域①、直线导轨主要用在自动化机械上比较多，像德国进口的机床，折弯机，激光焊接机等等，当然直线导轨和直线轴是配套用的。
导轨直线度的检查调整和计算方法
水平仪的使用（作者未知）一、水平仪的使用和读数水平仪是用于检查各种机床及其它机械设备导轨的不直度、机件相对位置的平行度以及设备安装的水平位置和垂直位置的仪器。
水平仪是机床制造、安装和修理中最基本的一种检验工具。
一般框式水平仪的外形尺寸是200×200mm，精度为0.02/1000。
水平仪的刻度值是气泡运动一格时的倾斜度，以秒为单位或以每米多少毫米为单位，刻度值也叫做读数精度或灵敏度。
若将水平仪安置在1米长的平尺表面上，在右端垫0.02毫米的高度，平尺倾斜的角度为4秒，此时气泡的运动距离正好为一个刻度。
如图:1计算如下:水平仪连同平尺的倾斜角α的大小可以从下式中求出:由tgα= = =0.00002 则α=4秒从上式可知0.02/1000精度的框式水平仪的气泡每运动一个刻度，其倾斜角度等于4秒，这时在离左端200mm处(相当于水平仪的1个边长)，计算平尺下面的高度H1为:tgα= =0.00002 H1=tgα×L1=0.00002×200=0.004(mm)由上式可知，水平仪气泡的实际变化值与所使用水平仪垫铁的长度有关。
假如水平仪放在500mm长的垫铁上测量机床导轨，那么水平仪的气泡每运动1格，就说明垫铁两端高度差是0.01mm。
另外，水平仪的实际变化值还与读数精度有关。
所以，使用水平仪时，一定要注意垫铁的长度、读数精度以及单独使用时气泡运动一格所表示的真实数值。
由此得知，水平仪气泡运动一格后的数值，是根据垫铁的长度来决定的。
水平仪的读数，应按照它的起点任意一格为0。
气泡运动一格计数为1，再运动一格计数为2，以此进行累计。
在实际生产中对导轨的最后加工，无论采用磨削、精磨还是手工刮研，多数导轨都是呈单纯凸或单纯凹的状态，机床导轨的直线度产生性也是少见的(加工前的导轨会有性的现象)。
测量导轨时，水平仪的气泡一般按照一个方向运动，机床导轨的凸凹是由水平仪的移动方向和该气泡的运动方向来确定。
导轨直线度的检查调整和计算方法
水平仪的使用（作者未知）一、水平仪的使用和读数水平仪是用于检查各种机床及其它机械设备导轨的不直度、机件相对位置的平行度以及设备安装的水平位置和垂直位置的仪器。
水平仪是机床制造、安装和修理中最基本的一种检验工具。
一般框式水平仪的外形尺寸是200 x 200mm, 精度为0.02/1000。
水平仪的刻度值是气泡运动一格时的倾斜度，以秒为单位或以每米多少毫米为单位，刻度值也叫做读数精度或灵敏度。
若将水平仪安置在1米长的平尺表面上，在右端垫0.02毫米的高度，平尺倾斜的角度为4秒，此时气泡的运动距离正好为一个刻度。
如图:1计算如下:水平仪连同平尺的倾斜角a的大小可以从下式中求出：由tg a = = =0.00002 贝U a =4秒从上式可知0.02/1000精度的框式水平仪的气泡每运动一个刻度，其倾斜角度等于4秒，这时在离左端200mm处（相当于水平仪的1个边长），计算平尺下面的高度H1为：tg a = =0.00002 H仁tg aX L1=0.00002 x 200=0.004（mm）由上式可知，水平仪气泡的实际变化值与所使用水平仪垫铁的长度有关。
假如水平仪放在500mm 长的垫铁上测量机床导轨，那么水平仪的气泡每运动1 格，就说明垫铁两端高度差是0.01mm。
另外，水平仪的实际变化值还与读数精度有关。
所以，使用水平仪时，一定要注意垫铁的长度、读数精度以及单独使用时气泡运动一格所表示的真实数值。
由此得知，水平仪气泡运动一格后的数值，是根据垫铁的长度来决定的。
水平仪的读数，应按照它的起点任意一格为0。
气泡运动一格计数为1，再运动一格计数为2，以此进行累计。
在实际生产中对导轨的最后加工，无论采用磨削、精磨还是手工刮研，多数导轨都是呈单纯凸或单纯凹的状态，机床导轨的直线度产生曲线性也是少见的（加工前的导轨会有曲线性的现象）。
测量导轨时，水平仪的气泡一般按照一个方向运动，机床导轨的凸凹是由水平仪的移动方向和该气泡的运动方向来确定。
直线导轨推力计算公式
直线导轨推力计算公式
直线导轨推力计算公式是指在机械设计中，计算直线导轨所需的推力大小的公式。
直线导轨是一种常见的机械传动元件，广泛应用于各种机械设备中，如数控机床、自动化生产线等。
在机械设计中，计算直线导轨所需的推力大小是非常重要的，因为它直接影响到机械设备的性能和使用寿命。
直线导轨推力计算公式的基本原理是根据牛顿第二定律，即F=ma，其中F表示力，m表示质量，a表示加速度。
在直线导轨中，质量可以看作是导轨上运动的物体的质量，加速度可以看作是导轨上物体的加速度。
因此，直线导轨所需的推力大小可以通过计算物体的质量和加速度来得到。
具体地说，直线导轨推力计算公式可以表示为：
F = m * a
其中，F表示直线导轨所需的推力大小，单位为牛顿（N）；m表示导轨上运动的物体的质量，单位为千克（kg）；a表示导轨上物体的加速度，单位为米每秒平方（m/s²）。
在实际应用中，直线导轨推力计算公式需要结合具体的机械设备和工作条件来进行计算。
例如，在数控机床中，需要根据工件的重量和加工速度来计算导轨所需的推力大小；在自动化生产线中，需要
考虑物料的重量和运动速度等因素来计算导轨所需的推力大小。
直线导轨推力计算公式是机械设计中非常重要的一部分，它可以帮助工程师准确地计算导轨所需的推力大小，从而保证机械设备的性能和使用寿命。
在实际应用中，需要根据具体的工作条件和机械设备来进行计算，以确保计算结果的准确性和可靠性。
STAF线性滑轨
STAF线性滑轨BGXH20BN精浚STAF直线导轨简介：STAF直线导轨是一种滚动导引，它由钢珠在滑块与滑轨之间作无限滚动循环，使得负载平台能沿着滑轨轻易的以高精度作线性运动，其摩擦系数可降至传统滑动导引的1/50，使之能轻易地达到μm级的定位精度。
滑块与滑轨间的末制单元设计，使得线形滑轨可同时承受上下左右等各方向的负荷，专利的回流系统及精简化的结构设计让STAF的线性滑轨有更平顺且低噪音的运动。
BGX四排珠高刚性等负载设计：四排珠之设计钢珠于滑块与滑轨之间成4点45度角接触，可平衡抵消来自各方向滑块所受的力，不论滑轨呈任何角度装置，各方向之负载能力皆相等，广泛应用各类型机械器採用，相较于哥德式二排高计，四排珠有着较高刚性、精度及寿命之优势，尤其X型之四排珠设计拥有自动调心能力，即使装配轨道基准面产生很大的偏差或组合出现误差，都能被系统自身消除掉，因而可获得轻快精准的直线运动。
优点为：1、运动轻快；2、低摩擦阻力；3、额定负载大；4、产品稳定性高。
BGX防尘系统之设计：异物进入通常为降低滑轨寿命方因，因为线性滑轨精密度主要依赖滑轨、滑座与钢珠循环精密度维持，再小的异物进入循环都会造成线轨跳动、顿点甚至永久性破坏，所以防止尘埃进入，都是提升滑轨品质重点，BGX之防尘系统针对异物进入方式，可将尘埃区分为上防尘与下防尘系统。
针对滑轨沉头孔与滑轨滑座之间隙作防尘之保护。
BGX循环系统创造了许多容油空间，使润滑油拥有更多的空间容纳，不易完全流散，线性滑轨移动产生惯性会带动整体的润滑油散佈整个金属结构，使整体使用寿命更加稳定。
而线性滑轨静止之后，润滑油流散金属表面也会回到BGX循环系统的容由空间。
持续保护使用寿命。
BGC适用于高速运作：传统型线轨设计上，钢珠于滑轨与滑座之间相互旋转。
钢珠点上相对速度为彼此转速之两倍。
加上传统型线轨为钢珠与钢珠为点接触。
接触面积A非常小。
所以接触压力（P）接近于无限大（P=钢珠互相推挤力（F）/接触面积A）。
线刚度计算公式
线刚度计算公式线刚度是指材料在受到外力作用后，其产生的形变与受力的关系。
它描述了材料在弯曲过程中的刚度特性。
线刚度常用于工程设计和材料研究领域，特别是在结构设计和材料弹性力学方面。
本文将介绍线刚度计算的公式和相关原理。
在弹性力学中，常用的线刚度计算公式是弥散线刚度公式。
该公式通过分析力学的理论基础来计算线材的刚度。
弥散线刚度公式主要用于细长线材、梁和柱等结构的计算。
以下是弥散线刚度公式的详细计算过程。
首先，我们需要知道线材的几何参数，包括截面形状和尺寸。
线刚度计算通常用到截面形状的惯性矩。
对于一个线材，我们假设其截面形状为矩形，长边为a，短边为b。
假设线材在受到外力作用时，位移方向与短边b平行。
线刚度公式如下：K = (k * b * a^3) / (12 * L^3)其中，K 是线刚度；k 是杨氏模量（一种描述材料刚度的物理量）；b 和 a 是线材截面的尺寸；L 是线材的长度。
从上述公式可以看出，线刚度与杨氏模量、截面尺寸和长度有关。
杨氏模量是描述材料刚度的物理量，反映了材料对应力的抵抗能力。
截面尺寸决定了线材受力过程中的应变和应力分布情况。
长度则影响了线材产生的弯曲程度和刚度。
为了更好地理解线刚度公式，我们可以通过一个具体的例子来进行计算。
假设我们有一根长度为2.5米、宽度为0.01米、高度为0.02米的钢材，材料的杨氏模量为200 GPa（1GPa = 10^9帕斯卡）。
根据以上参数，可以计算该钢材的线刚度。
K = (200 × 10^9 × 0.01 × 0.02^3) / (12 × 2.5^3)通过计算，我们可以得到钢材的线刚度为1.28 × 10^7 N/m。
在工程设计中，线刚度的计算对于确保结构的稳定性和可靠性至关重要。
它可以用来评估结构在受到外力作用时的变形情况，从而确定结构的强度和稳定性。
通过合理地选择材料、优化截面形状和尺寸，我们可以提高结构的线刚度，从而提高结构的刚度和抗弯能力。
staf直线导轨的硬度跟温度之间的关系
安昂传动
staf直线导轨的硬度跟温度之间的关系
在运用staf直线导轨的过程中，大家注意过staf直线导轨的硬度和温度之间的关系吗？我们今天讲下staf直线导轨的硬度跟温度之间的关系，来助大家多多的了解。
一般的情况下，staf直线导轨的使用环境都会是100摄氏度以下的，但是有的时候也会有客户要求staf珍惜爱你到贵的使用温度要自爱一百摄氏度以上。
但是事实上，根据直线导轨的性能来说，随着我们温度的上升，直线导轨的硬度呈负相关性的变化。
在百五十摄氏度的时候，staf直线导轨的硬度基本下降到正常硬度的90%，两百摄氏度的时候就已经下降到80%，硬度和寿命都降低很多。
为了能够充分的发挥staf直线导轨的负荷能力和运动能力，滚动面的硬度必须是58-65度。
如果说滚动面的盈动比这个硬度低的时候，基本额定动负荷和基本的额定静负要遍地，应该分贝乘以硬度系数以及温度的系数。
所以说，温度环境跟导轨硬度息息相关，广大客户在购买的时候一定要提前进行沟通。
安昂传动。
线刚度计算公式
线刚度计算公式线刚度是指材料在受到外力作用下的变形程度。
它是描述材料抵抗变形的能力的一个重要参数。
线刚度计算公式是用来计算材料的线刚度的数学公式。
在工程领域中，线刚度是一个关键的参数，它影响着材料的使用性能和工程的稳定性。
线刚度计算公式通常通过材料的弹性模量和几何尺寸等参数来确定。
在一维情况下，材料的线刚度可以通过以下公式计算：线刚度 = 弹性模量× 断面积÷ 长度其中，弹性模量是材料在弹性阶段的应力-应变关系的斜率，它代表了材料对外力的抵抗能力。
断面积是材料截面的横截面积，它代表了材料的几何尺寸。
长度是材料在受力方向上的长度。
线刚度计算公式的应用范围很广泛。
在建筑工程中，线刚度可以用来评估结构的稳定性和抗震性能。
在机械工程中，线刚度可以用来评估零件的刚度和变形情况。
在材料科学中，线刚度可以用来评估材料的强度和硬度。
线刚度计算公式的应用需要注意以下几点。
首先，公式中的参数需要准确测量，以确保计算结果的准确性。
其次，公式只适用于弹性阶段的材料，对于塑性材料和非线性材料，需要使用其他公式进行计算。
此外，公式还假设材料在受力过程中没有发生变化，对于长期使用的材料，需要考虑其使用年限和老化情况。
线刚度计算公式的应用可以帮助工程师和科学家更好地理解材料的性能和变形情况。
通过计算线刚度，可以评估材料的稳定性和可靠性，为工程设计和材料选择提供依据。
同时，对于材料的生产和加工过程中，也可以通过线刚度计算公式来评估材料的质量和加工效果。
线刚度计算公式是一个重要的工程工具，可以帮助我们评估材料的性能和变形情况。
它在建筑工程、机械工程和材料科学等领域都有广泛的应用。
通过合理使用线刚度计算公式，我们可以提高工程的稳定性和可靠性，推动科学技术的发展。
线刚度文档
线刚度什么是线刚度线刚度是指材料或结构线性弹性的程度，也可以理解为材料或结构对外加载荷的响应程度。
在工程学中，线刚度常常用来描述线性弹性的行为，并且通过线刚度来计算材料或结构的应变或变形。
线刚度主要由材料的物理性质和几何形状决定，常用单位为牛顿/米（N/m）。
线刚度的计算方法1. 弹性模量和截面积线刚度可以通过弹性模量（E）和截面积（A）来计算。
弹性模量是材料抵抗变形的能力，而截面积是结构横截面上的有效面积。
根据胡克定律，线刚度（k）可以用下面的公式计算：k = E * A其中，k表示线刚度，E表示弹性模量，A表示截面积。
2. 杆件长度和杨氏系数除了弹性模量和截面积，线刚度还可以通过杆件的长度（L）和杨氏系数（Y）来计算。
杨氏系数是描述材料在应力作用下的物理性质的一个参数。
根据公式，线刚度（k）可以用下面的公式计算：k = E * A / L其中，k表示线刚度，E表示弹性模量，A表示截面积，L表示杆件的长度。
3. 单位长度上的应力和应变线刚度还可以通过单位长度上的应力（σ）和单位长度上的应变（ε）来计算。
根据胡克定律，单位长度上的应力和应变满足下面的关系：σ= E * ε根据定义，应变（ε）是由线性变形产生的长度变化与杆件初始长度（L0）之比。
结合单位长度上的应力和应变的关系，线刚度（k）可以用下面的公式计算：k = σ / ε其中，k表示线刚度，σ表示单位长度上的应力，ε表示单位长度上的应变。
线刚度的应用线刚度广泛应用于工程和科学领域，包括结构力学、土木工程、机械工程等。
在结构力学中，线刚度常用于计算结构的变形和应力分布。
通过对结构的线刚度进行分析，可以评估结构的稳定性和承载能力，从而指导结构设计和优化。
在土木工程中，线刚度常用于计算土木结构的刚度和变形。
通过对土木结构的线刚度进行分析，可以评估结构的变形情况，从而指导土木结构的施工和维护。
在机械工程中，线刚度常用于计算机械零部件的变形和应力分布。
导轨的选型及计算
导轨的选型及计算按结构特点和摩擦特性划分的导轨类型见表6-1[5],各类导轨的主要特点及应用列于表中。
表6-1 导轨类型特点及应用导轨类型主要特点应用导轨类型 主要特点应用 滑动导轨1, 结构简单,使用维修方便。
2,未形成完全液体摩擦时低速易爬行 3,磨损大寿命低,运动精度不稳定普通机床,冶金设备上应用普遍滚动导轨 1,运动灵敏度高,低速运动平稳性好,定位精度高。
2,精度保持性好,磨损少,寿命长。
3,刚性和抗振性差,结构复杂成本高,要求良好的保护 广泛用于各类精密机床,数控机床,纺织机械等 塑料导轨1,动导轨表面贴塑料软带等与铸铁 或钢导轨搭配,摩擦系数小,且动静摩擦系数搭配,不易爬行,抗摩擦性能好。
2,贴塑工艺简单。
3,刚度较低,耐热性差容易蠕变主要应用与中大型机床压强不大的导轨应用日益广泛动压导轨 1,速度高(90m/min~600m/min),形成液体摩擦2,阻尼大,抗阵性好 3,结构简单,不需复杂供油系统,使用维护方便4,油膜厚度随载荷与速度而变化。
影响加工精度,低速重载易出现导轨面接触主要用语速度高,精度要求一般的机床主运动导轨 镶钢,镶金属导轨1,在支撑导轨上镶装有一定硬度的不钢板或钢带,提高导轨耐磨性,改善摩擦或满足焊接床身结构需要。
2,在动导轨上镶有青铜只类的金属防止咬合磨损,提高耐磨性,运动平稳精度高镶钢导轨工艺复杂,成本高。
常用于重型机床如立车,龙门铣床的导轨上静压导轨1,摩擦系数很小,驱动力小。
2,低速运动平稳性好 3,承载能力大,刚性,吸阵性好4,需要一套液压装置,结构复杂,调整困难各种大型,重型机床,精密机床,数控机床的工作台6.1 初选导轨型号及估算导轨长度X 方向初选导轨型号为494012GGB 20B AL2P -⨯ [6]具体数据见《机械设计手册》9-149 Y 方向初选导轨型号为4109022G G B20AAL 1-⨯P导轨的运动条件为常温，平稳，无冲击和震动 为何选用滚动直线导轨副：1）滚动直线导轨副动静摩擦力之差很小，摩擦阻力小，随动性极好。
