起重机变频制动电阻器的四种匹配计算方法

合集下载

变频器制动电阻介绍及计算方法

变频器制动电阻介绍及计算方法

变频器制动电阻介绍及计算方法1 引言目前市场上器的制动方法大致有三种:能耗制动,直流制动,回馈(再生)制动。

目前关于制动的计算方法有很多种,从工程的角度来讲要精确的计算的阻值和功率在实际应用过程中不是很实际,主要是部分参数无法精确测量。

目前通常用的方法就是估算方法,由于每一个厂家的计算方法各有不同,因此计算的结果不大一致。

2 制动电阻的介绍制动电阻是用于将电动机的再生能量以热能方式消耗的载体,它包括电阻阻值和功率容量两个重要的参数。

通常在工程上选用较多的是和铝两种:波纹电阻采用表面立式波纹有利于散热减低寄生量,并选用高阻燃无机涂层,有效保护电阻丝不被老化,延长使用寿命,台达原厂配置的就是这样的电阻;铝合金电阻易紧密安装、易附加,外型美观,高散热性的铝合金外盒全包封结构,具有极强的耐振性,耐气候性和长期稳定性;体积小、功率大,安装方便稳固,外形美观,广泛应用于高度恶劣工业环境使用。

3 制动电阻的阻值和算刹车使用率ED%制动使用率ED%,也就是台达说明书中的刹车使用率ED%。

刹车使用率ED%定义为减速时间T1除以减速的周期T2,制动刹车使用率主要是为了能让和有充分的时间来散除因制动而产生的热量;当刹车电阻发热时,电阻值将会随温度的上升而变高,制动转矩亦随之减少。

刹车使用率ED%=制动时间/ 刹车周期=T1/T2*100%。

(图1)图1刹车使用率ED%定义现在用一个例子来说明制动使用率的概念:10%的制动频率可以这样理解,如果制动电阻在10秒钟能够消耗掉100%的功率,那么制动电阻至少需要90秒才能把产生的热量散掉。

制动单元动作电压准位当直流电压大于等于制动电压准位(甄别阈值)时,刹车单元动作进行能量消耗。

台达制动电压准位如表1所示。

制动电阻设计(1)工程设计。

实践证明,当放电电流等于电动机额定电流的一半时,就可以得到与电动机的额定转矩相同的制动转矩了,因此制动电阻的粗略计算是:其中:制动电压准位电机的额定电流为了保证不受损坏,强制限定当流过制动电阻的电流为额定电流时的电阻数值为制动电阻的最小数值。

起重机变频器制动电阻的选用

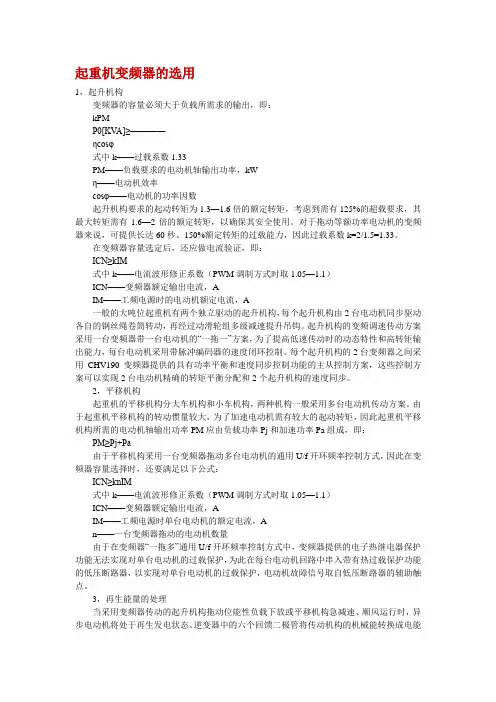

起重机变频器制动电阻的选用

起重机变频器的选用1,起升机构变频器的容量必须大于负载所需求的输出,即:kPMP0[KVA]≥————ηcosφ式中k——过载系数1.33PM——负载要求的电动机轴输出功率,kWη——电动机效率cosφ——电动机的功率因数起升机构要求的起动转矩为1.3—1.6倍的额定转矩,考虑到需有125%的超载要求,其最大转矩需有1.6—2倍的额定转矩,以确保其安全使用。

对于拖动等额功率电动机的变频器来说,可提供长达60秒、150%额定转矩的过载能力,因此过载系数k=2/1.5=1.33。

在变频器容量选定后,还应做电流验证,即:ICN≥kIM式中k——电流波形修正系数(PWM调制方式时取1.05—1.1)ICN——变频器额定输出电流,AIM——工频电源时的电动机额定电流,A一般的大吨位起重机有两个独立驱动的起升机构,每个起升机构由2台电动机同步驱动各自的钢丝绳卷筒转动,再经过动滑轮组多级减速提升吊钩。

起升机构的变频调速传动方案采用一台变频器带一台电动机的“一拖一”方案,为了提高低速传动时的动态特性和高转矩输出能力,每台电动机采用带脉冲编码器的速度闭环控制。

每个起升机构的2台变频器之间采用CHV190变频器提供的具有功率平衡和速度同步控制功能的主从控制方案,这些控制方案可以实现2台电动机精确的转矩平衡分配和2个起升机构的速度同步。

2,平移机构起重机的平移机构分大车机构和小车机构,两种机构一般采用多台电动机传动方案。

由于起重机平移机构的转动惯量较大,为了加速电动机需有较大的起动转矩,因此起重机平移机构所需的电动机轴输出功率PM应由负载功率Pj和加速功率Pa组成,即:PM≥Pj+Pa由于平移机构采用一台变频器拖动多台电动机的通用U/f开环频率控制方式,因此在变频器容量选择时,还要满足以下公式:ICN≥knIM式中k——电流波形修正系数(PWM调制方式时取1.05—1.1)ICN——变频器额定输出电流,AIM——工频电源时单台电动机的额定电流,An——一台变频器拖动的电动机数量由于在变频器“一拖多”通用U/f开环频率控制方式中,变频器提供的电子热继电器保护功能无法实现对单台电动机的过载保护,为此在每台电动机回路中串入带有热过载保护功能的低压断路器,以实现对单台电动机的过载保护,电动机故障信号取自低压断路器的辅助触点。

制动电阻阻值选型计算公式

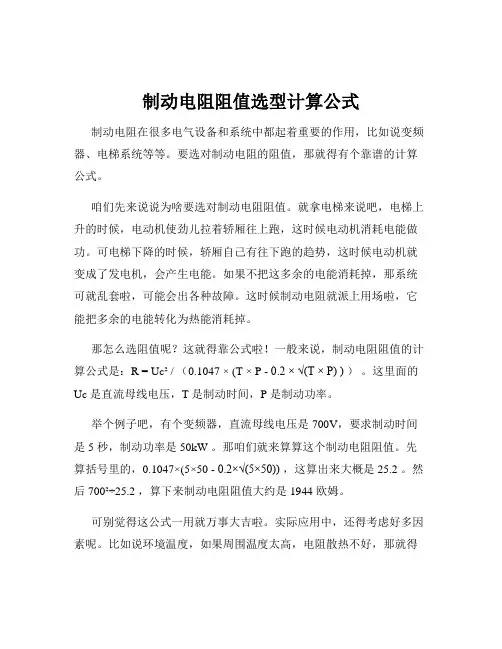

制动电阻阻值选型计算公式

制动电阻阻值选型计算公式制动电阻在很多电气设备和系统中都起着重要的作用,比如说变频器、电梯系统等等。

要选对制动电阻的阻值,那就得有个靠谱的计算公式。

咱们先来说说为啥要选对制动电阻阻值。

就拿电梯来说吧,电梯上升的时候,电动机使劲儿拉着轿厢往上跑,这时候电动机消耗电能做功。

可电梯下降的时候,轿厢自己有往下跑的趋势,这时候电动机就变成了发电机,会产生电能。

如果不把这多余的电能消耗掉,那系统可就乱套啦,可能会出各种故障。

这时候制动电阻就派上用场啦,它能把多余的电能转化为热能消耗掉。

那怎么选阻值呢?这就得靠公式啦!一般来说,制动电阻阻值的计算公式是:R = Uc² / (0.1047 × (T × P - 0.2 × √(T × P) ) )。

这里面的Uc 是直流母线电压,T 是制动时间,P 是制动功率。

举个例子吧,有个变频器,直流母线电压是 700V,要求制动时间是 5 秒,制动功率是 50kW 。

那咱们就来算算这个制动电阻阻值。

先算括号里的,0.1047×(5×50 - 0.2×√(5×50)) ,这算出来大概是 25.2 。

然后 700²÷25.2 ,算下来制动电阻阻值大约是 1944 欧姆。

可别觉得这公式一用就万事大吉啦。

实际应用中,还得考虑好多因素呢。

比如说环境温度,如果周围温度太高,电阻散热不好,那就得选个阻值稍微小一点的,不然电阻太热可能会出问题。

还有电阻的功率,选小了可扛不住那么大的能量消耗,会被烧坏的。

我之前在一个工厂里就碰到过因为制动电阻阻值选得不对出的问题。

那是一套大型的生产设备,制动电阻阻值没选好,结果运行了没多久,电阻就热得发烫,最后直接罢工了。

整个生产线都停了下来,那损失可大啦!后来经过仔细计算和重新选型,才解决了问题,让生产线又正常运转起来。

所以说呀,制动电阻阻值选型可不能马虎,这公式虽然重要,但结合实际情况灵活运用更关键。

变频器制动电阻的作用,什么时候配、配多大,如何计算?

变频器制动电阻的作用,什么时候配、配多大,如何计算?

变频器制动电阻的作用,什么时候配、配多大,如何计算?制动电阻器制动电阻是用于将电动机的再生能量以热能方式消耗的载体,它包括电阻阻值和功率容量两个重要的参数。

通常在工程上选用较多的是波纹电阻和铝合金电阻两种:波纹电阻采用表面立式波纹有利于散热减低寄生电感量,并选用高阻燃无机涂层,有效保护电阻丝不被老化,延长使用寿命,铝合金电阻易紧密安装、易附加散热器,外型美观,高散热性的铝合金外盒全包封结构,具有极强的耐振性,耐气候性和长期稳定性;体积小、功率大,安装方便稳固,外形美观,广泛应用于高度恶劣工业环境使用。

一、变频器带制动电阻是做什么用的1、解释1电机减速时,过大的设备惯量会将电动机变成发电机,这是出于发电运行状态,电机反向给变频器供电,这会造成变频器过压报警。

为了释放这部分能量,采用增大电阻功率(适当减小电阻值)的方法来实现的。

也有采用可反向供电到电源回路的,这在共直流母线的变频系统中运用的比较多,可节能。

制动电阻和发电效果是一样的,可防止变频器减速过压,减小减速距离,提高动态性能。

电机内置制动器一般是做最后停车制动的,而不做减速制动,这和电阻制动是有本质区别的,因为电阻制动只有电机减速的过程中有作用,在电机停止后是没有效果的,必须采用刹车才能让电机保持静止(有位能负载)。

2、解释2电机减速时,过大的设备惯量会将电动机变成发电机,这是出于发电运行状态,电机反向给变频器供电,这会造成变频器过压报警。

为了释放这部分能量,采用增大电阻功率(适当减小电阻值)的方法来实现的。

也有采用可反向供电到电源回路的,这在共直流母线的变频系统中运用的比较多,可节能。

制动电阻和发电效果是一样的,可防止变频器减速过压,减小减速距离,提高动态性能。

电机内置制动器一般是做最后停车制动的,而不做减速制动,这和电阻制动是有本质区别的,因为电阻制动只有电机减速的过程中有作用,在电机停止后是没有效果的,必须采用刹车才能让电机保持静止(有位能负载)。

制动电阻的选型计算

制动电阻的选型计算

制动电阻的选型:动作电压710V1)电阻功率(千瓦)=电机千瓦数*(10%—-50%),1) 制动电阻值(欧姆)粗略算法:R=U/2I~U/I 在我国,直流回路电压计算如下:U=380*1.414*1。

1V=600V其中,R:电阻阻值U:直流母线放电电压,I:电机额定电流2) 最小容许电阻(欧姆):max(驱动器technical data中要求,放电电压/额定电流),制动单元与制动电阻的选配A、首先估算出制动转矩=((电机转动惯量+电机负载测折算到电机测的转动惯量)*(制动前速度—制动后速度))/375*减速时间—负载转矩一般情况下,在进行电机制动时,电机内部存在一定的损耗,约为额定转矩的18%-22%左右,因此计算出的结果在小于此范围的话就无需接制动装置;B、接着计算制动电阻的阻值=制动元件动作电压值的平方/(0.1047*(制动转矩—20%电机额定转矩)*制动前电机转速)在制动单元工作过程中,直流母线的电压的升降取决于常数RC,R即为制动电阻的阻值,C为变频器内部电解电容的容量.这里制动单元动作电压值一般为710V。

C、然后进行制动单元的选择在进行制动单元的选择时,制动单元的工作最大电流是选择的唯一依据,其计算公式如下:制动电流瞬间值=制动单元直流母线电压值/制动电阻值D、最后计算制动电阻的标称功率由于制动电阻为短时工作制,因此根据电阻的特性和技术指标,我们知道电阻的标称功率将小于通电时的消耗功率,一般可用下式求得:制动电阻标称功率= 制动电阻降额系数X 制动期间平均消耗功率X 制动使用率%制动特点能耗制动(电阻制动)的优点是构造简单,缺点是运行效率降低,特别是在频繁制动时将要消耗大量的能量,且制动电阻的容量将增大。

制动电阻计算方法:制动力矩制动电阻92% R=780/电动机KW100% R=700/电动机KW110% R=650/电动机KW120% R=600/电动机KW注:①电阻值越小,制动力矩越大,流过制动单元的电流越大;②不可以使制动单元的工作电流大于其允许最大电流,否则要损坏器件;③制动时间可人为选择;④小容量变频器(≤7.5KW)一般是内接制动单元和制动电阻的;⑤当在快速制动出现过电压时,说明电阻值过大来不及放电,应减少电阻值.电阻功率计算方法:制动性质电阻功率一般负荷 W(Kw)=电阻KWΧ10℅频繁制动(1分钟5次以上) W(Kw)=电阻KWΧ15℅长时间制动(每次4分钟以上) W(Kw)=电阻KWΧ20℅。

变频器制动电阻介绍及计算方法

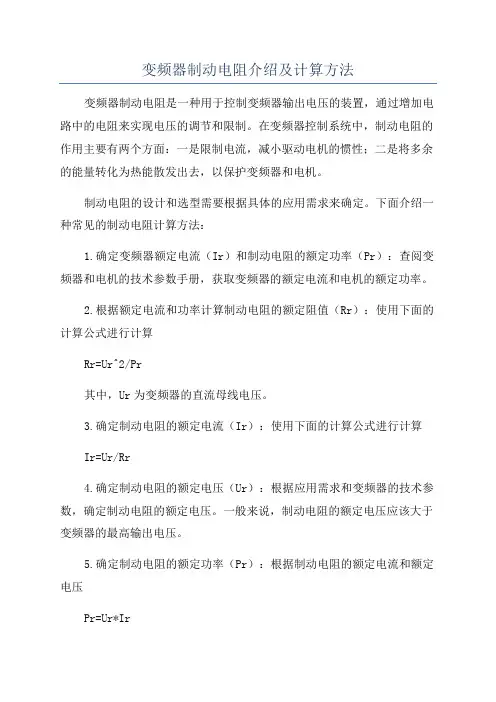

变频器制动电阻介绍及计算方法

变频器制动电阻介绍及计算方法变频器制动电阻是一种用于控制变频器输出电压的装置,通过增加电路中的电阻来实现电压的调节和限制。

在变频器控制系统中,制动电阻的作用主要有两个方面:一是限制电流,减小驱动电机的惯性;二是将多余的能量转化为热能散发出去,以保护变频器和电机。

制动电阻的设计和选型需要根据具体的应用需求来确定。

下面介绍一种常见的制动电阻计算方法:1.确定变频器额定电流(Ir)和制动电阻的额定功率(Pr):查阅变频器和电机的技术参数手册,获取变频器的额定电流和电机的额定功率。

2.根据额定电流和功率计算制动电阻的额定阻值(Rr):使用下面的计算公式进行计算Rr=Ur^2/Pr其中,Ur为变频器的直流母线电压。

3.确定制动电阻的额定电流(Ir):使用下面的计算公式进行计算Ir=Ur/Rr4.确定制动电阻的额定电压(Ur):根据应用需求和变频器的技术参数,确定制动电阻的额定电压。

一般来说,制动电阻的额定电压应该大于变频器的最高输出电压。

5.确定制动电阻的额定功率(Pr):根据制动电阻的额定电流和额定电压Pr=Ur*Ir6.根据计算结果选购合适的制动电阻:按照上述计算结果选购合适的制动电阻,注意要选择符合应用需求的型号和规格。

需要注意的是,上述计算方法只是一种基本的参考方法,实际的计算和选型过程可能会涉及更复杂的因素,如空气流动、工作环境温度等。

因此,在实际应用中,建议与专业的电气工程师或制动电阻供应商进行沟通和协商,以确保制动电阻的计算和选型符合实际需求。

总之,制动电阻是变频器控制系统中的重要组成部分,通过控制电压和限制电流,可以实现对驱动电机的控制和保护。

在计算和选型制动电阻时,需要综合考虑应用需求、技术参数和实际环境等因素,确保制动电阻的设计和选型符合实际需求。

浅谈起重机起升机构变频调速用制动电阻计算方法

浅谈起重机起升机构变频调速用制动电阻计算方法

浅谈起重机起升机构变频调速用制动电阻计算方法摘要:起重机起升机构电气制动的设计方案中,变频器搭配制动单元及制动电阻器的能耗制动作为一种安全经济的方案被广泛应用。

本文通过对常用的下降势能功率及制动电流估算法的对比分析,并结合实际工程案列,简要阐述了起重机起升机构变频调速用制动电阻计算方法。

关键词:制动电阻计算;下降势能功率法;制动电流估算法1.变频器电气制动过程分析制动是一边吸收负载的能量,一边运转的运行方式。

以达到让负载减速或停止的目的。

老式起重机硬接电气线路的制动控制方法主要采用直接机械式制动,由机械摩擦片产生的摩擦转矩制动,该种方法存在很多不足之处,不仅机械冲击大,振动剧烈,而且摩擦片损耗很快。

采用变频驱动的起重机在制动方法上则有了很大改善,变频驱动的电机在制动时,先进行电气制动,进行有效的制动缓冲,当制动对象速度降到很低时,机械制动器再进行动作,因此机械冲击非常小,制动过程平稳。

起重机电气制动种类很多,包括能耗制动,回馈制动,反接制动,涡流制动等,能耗制动的方案实际应用最多。

在起重机变频减速过程中,主要是通过降低变频器的输出频率来达到使电动机减速的目的。

根据相关公式我们可以知道,电动机的同步转速与电源频率成正比关系,随着频率的降低,电动机的同步转速也在下降。

同步转速从高速减低到低速响应速度很快,而电动机转子由于带有负载具有很大的惯性,瞬间仍然保持较高的转速,因此,电动机转子的实际转速高于同步转速,此时电动机处于发电状态,负载原有的部分动力和势能转换为电能,通过变频器的逆变装置回馈到直流母排上,导致直流母排的电压升高。

为了释放升高的电能,变频器就需要匹配合适容量的制动单元进行能量释放,通过制动单元将电动机反馈回来的电能释放到外接的制动电阻上生成热能。

否则,变频器将出现直流母排电压过高故障。

2.制动单元及制动电阻器变频器外接制动单元搭配制动电阻是解决反馈再生能量的一种有效方法且电气制动效果良好。

如何计算变频器制动电阻的功率

如何计算变频器制动电阻的功率

如何计算变频器制动电阻的功率
要计算变频器制动电阻的功率,需要考虑电阻的阻值和电流。

以下是详细的计算步骤:
1.确定电阻的阻值(R):电阻的阻值可以通过变频器制动电阻的技术参数或者电阻器上标示的数值获得。

通常以欧姆(Ω)为单位。

2.确定电流(I):根据需要制动的负载和制动时间来估算电流。

可以通过变频器的额定电流和制动时间来计算,也可以通过实际测量得到。

3.使用欧姆定律计算功率(P):功率可以通过以下公式计算:
P=I²*R
其中,P为功率(单位为瓦特),I为电流(单位为安培),R为阻值(单位为欧姆)。

请注意,功率的单位通常以千瓦(千瓦特)为单位。

如果需要转换为千瓦,将瓦特除以1000即可。

4.示例计算:假设电阻的阻值为10欧姆,电流为5安培。

那么根据公式:
P=5²*10=250瓦特=0.25千瓦特
这样计算得到的功率为250瓦特,或者0.25千瓦特。

特别需要注意的是,制动电阻产生的功率会被转化为热能散失,电阻可能会过热,所以在计算和选择制动电阻时要考虑电阻的功率承受能力。

5.根据实际情况和需求进行调整:实际制动电阻的功率通常由设计需求和负载特性决定。

在实际应用中,需要检查制动电阻是否符合相关标准和设备规格,以确保电阻安全可靠。

总之,计算变频器制动电阻的功率需要考虑电阻的阻值和电流。

根据欧姆定律,通过乘积计算得到功率。

但是,需要注意电阻功率是否超过电阻的承受能力,以确保安全可靠。

制动电阻的计算

制动电阻的计算

变频器制动电阻功率的计算刘允松摘要本文根据A TV71变频器产品目录中的相关内容,推导计算制动电阻的额定值及选型方法。

引言在变频器与电机及其机械负载构成的驱动系统中,电机的转速和转矩的关系通常可用四象限图来表示,亦即速度方向和转矩方向的四种组合:这四种组合又可以表格的形式表示:在第一象限和第三象限,电机产生的转矩的方向与实际转速的方向是一致的,其乘积即输出功率符号为正,电机将电能转化为轴端的机械能,我们称为运行于电动状态;在第二象限和第四象限,电机产生的转矩的方向与实际转速的方向是相反的,其乘积即输出功率符号为负,电机将轴端的机械能的转化为电能,我们称为运行于发电状态。

如果电机由常规的变频器供电,当电机运行于电动状态时,电能从电网经过整流器到电机,直流母线电容起到稳定直流母线电压的作用;当电机处于发电状态时,电机产生的电能少部分将直流母线电压升高,储存到直流母线电容,而不能回到电网。

如果发电功率较大,超过直流母线电容能够储存的值,直流母线电压就不能继续提高,多余的能量将必须通过其它渠道要么回馈电网,要么通过电阻消耗掉。

回馈电网所需要的设备成本比较高,通常适合于回馈电能功率很大的应用。

对于小功率的再生制动,考虑到设备成本因素,大多数情况下采用能耗制动的方式,即以制动单元为泄放开关器件,通过制动电阻将多余的再生能量消耗掉。

本文介绍制动电阻的额定值包括阻值和功率的计算方法。

两种制动工作状态电机处于发电状态通常有两种主要的工作状态:一种是各种机械负载的减速停机,比较典型有离心机、平移机构和小车的减速、停机,其特点是减速期间制动力矩恒定,制动功率在减速开始时达到峰值,然后随转速降低成正比地减少至零。

这种类型我们称为类型A 。

按说离心式风机或离心式空压机的减速停机也属于这种工作类型,但是由于一般情况下并不要求其快速准确停车,所以可以将其减速时间设置得很长,绝大部分能量消耗在电机的绕组中,并不需要能耗制动。

另一种是速度稳定时产生制动功率,这种情况下制动转矩与速度的无关,但制动功率与转速成正比。

制动电阻选型计算公式

制动电阻选型计算公式

制动电阻选型是很多工程师和顾客遇到的问题,今天我们就给出制动电阻选型计算公式及方法。

1、制动单元又叫制动斩波器,和制动电阻一起配套工作,都是变频器的选件。

变频器正常的母线电压为540V(AC 380V机型),当电机处于发电状态时,该母线电压会超过540V,最大允许700-800V,如长期或频繁超过这个最大值将会损坏变频器,所以用制动单元和制动电阻进行能量消耗,防止母线电压过高。

2、电机有两种情况会由电动状态转为发电状态
A、大惯量负载快速减速或太短的减速时间
B、提升负载下行时一直处于发电状态
3、选择制动单元比较简单,一般按照和变频器同等功率就可以了。

4、流过电阻的电流可以用以下公式计算
R=U/I
U一般为710-750V(制动单元动作电压),各个厂家设计不太一样,可以按照750V来考虑。

R 为制动电阻的阻值,一般制动单元都有规定其最小阻值,请按照手册选取。

如果没有这个数据,请按照U/I来计算,I为最大允许制动电流,按照80%变频器的额定电流来选。

5、制动电阻的功率按照以下来选:
P=ED%*U^2/R
ED%:制动使用率,按照一般经验,ED%的范围是从10%-50%不等。

如果制动频度低(偶尔动作),选10%即可。

如果是长期或频繁动作,则按30%-50%选择即可,一般30%可满足大部分应用要求。

制动电阻计算方式参考

制动电阻计算方式参考

制动电阻计算方式参考:以起重机为例,制动电阻计算示例如下:电机分别为:主钩45KW,主行11KW*2,小车3.7KW。

变频配置分别为:主钩SOHO75VD4Y,主行SOHO37VD4Y,小车SOHO5.5VD4Y。

电机电压380V。

①主钩:R=V*V/P=690*690/45000=10.58 ohm,因是提升负载,按过载150%计算,所以10.58/1.5 =7.05, 保险计算7.05/1.25 =5.6ohm。

此阻值是根据电机计算出来的,所以计算出的阻值应大于等于表一中对应变频器所允许的最小阻值。

如:SOHO75VD4Y 允许的制动电阻最小值为3ohm,计算出的5.6ohm 大于3ohm,所以计算值可行。

如根据电机计算出的制动电阻值小于表一中变频器允许的最小值,则制动电阻选取表一中变频器允许的最小值,以下不再阐述。

垂升移动电阻功率:- i. 电机功率的50—60%计算即可(起升扬程10M 内)。

- ii. 电机功率的60%以上计算即可(起升扬程10M 上)因此主钩电阻选定为:25KW,100%ED,690VDC,5 ohm②主行(T/L):R=V*V/P=690*690/22000=21.64 ohm,,过载125%计算,21.64/1.25=17.3 ohm水平移动负载电阻功率-一般按照电机容量的25%--40%计算即可。

因此主行电阻选定为:8KW,100%ED,690VDC,15 ohm,15 ohm 大于表中6 ohm,故可行。

③小车(T/S):R=V*V/P=690*690/3700=128.7 ohm,,过载125%计算,128.7/1.25=103 ohm水平移动负载电阻功率-一般按照电机容量的25%--40%计算即可。

因此主行电阻选定为:1.5KW,100%ED,690VDC,85 ohm,85 ohm 大于69 ohm,故可行。

以上计算虽以起重机为例分为主钩(垂直负载)、主行(水平负载)、小车(水平负载),其它应用中也可根据具体工况,分为垂直负载、水平负载参考以上方法进行计算。

变频器配制动电阻计算公式

变频器配制动电阻计算公式

变频器配制动电阻计算公式在工业自动化领域中,变频器配制动电阻可是个相当重要的环节。

这其中涉及到的计算公式,就像是一把神奇的钥匙,能帮助我们准确地配置制动电阻,确保系统稳定运行。

先来说说为啥要用制动电阻。

想象一下,一台高速运转的电机,突然要停下来,那多余的能量往哪儿去?这时候制动电阻就派上用场啦,它能把这部分能量消耗掉,避免电机出现过压故障。

那怎么计算制动电阻的阻值和功率呢?咱们先来看阻值的计算。

一般来说,制动电阻的阻值可以通过这个公式来算:R = Uc² / (0.1047 ×(T × P) )。

这里的 Uc 是变频器的直流母线电压,T 是制动时间,P 是电机功率。

比如说,有一台 5.5kW 的电机,变频器直流母线电压是 700V,制动时间设定为 5s。

那咱们来算算制动电阻的阻值:R = 700² / (0.1047× (5 × 5500) )≈ 17.7Ω 。

再说说功率的计算。

制动电阻的功率可以用这个公式:P = Uc² / R 。

还是刚才那个例子,算出来的阻值约为17.7Ω ,那功率 P = 700² / 17.7≈ 2880W 。

我记得有一次,在一个工厂里调试设备。

那台设备的电机功率挺大,变频器在制动的时候总是出问题,要么就是停得太慢,要么就是出现过压报警。

我就开始琢磨,是不是制动电阻没配好。

于是,我按照上面的公式重新计算了一下制动电阻的阻值和功率,发现之前选用的制动电阻阻值偏小,功率也不够。

重新换了合适的制动电阻后,再启动设备,嘿!电机制动的时候稳稳当当,既不会慢悠悠地停不下来,也不会出现过压的情况。

那一刻,我心里那个美呀,就像解决了一道超级难题一样有成就感。

总之,掌握好变频器配制动电阻的计算公式,就能让我们在工业控制中更加得心应手,让设备运行得更加稳定可靠。

可别小看这几个公式,它们可是能为我们解决不少实际问题呢!。

变频器制动电阻介绍和计算方法

变频器制动电阻介绍和计算方法

变频器制动电阻介绍及计算方法1 引言目前市场上变频器的制动方法大致有三种:能耗制动,直流制动,回馈(再生)制动。

目前关于制动电阻的计算方法有很多种,从工程的角度来讲要精确的计算制动电阻的阻值和功率在实际应用过程中不是很实际,主要是部分参数无法精确测量。

目前通常用的方法就是估算方法,由于每一个厂家的计算方法各有不同,因此计算的结果不大一致。

2 制动电阻的介绍制动电阻是用于将电动机的再生能量以热能方式消耗的载体,它包括电阻阻值和功率容量两个重要的参数。

通常在工程上选用较多的是波纹电阻和铝合金电阻两种:波纹电阻采用表面立式波纹有利于散热减低寄生电感量,并选用高阻燃无机涂层,有效保护电阻丝不被老化,延长使用寿命,台达原厂配置的就是这样的电阻;铝合金电阻易紧密安装、易附加散热器,外型美观,高散热性的铝合金外盒全包封结构,具有极强的耐振性,耐气候性和长期稳定性;体积小、功率大,安装方便稳固,外形美观,广泛应用于高度恶劣工业环境使用。

3 制动电阻的阻值和功率计算3.1刹车使用率ED%制动使用率ED%,也就是台达说明书中的刹车使用率ED%。

刹车使用率ED%定义为减速时间T1除以减速的周期T2,制动刹车使用率主要是为了能让制动单元和刹车电阻有充分的时间来散除因制动而产生的热量;当刹车电阻发热时,电阻值将会随温度的上升而变高,制动转矩亦随之减少。

刹车使用率ED%=制动时间/刹车周期=T1/T2*100%。

(图1)图1刹车使用率ED%定义现在用一个例子来说明制动使用率的概念:10%的制动频率可以这样理解,如果制动电阻在10秒钟能够消耗掉100%的功率,那么制动电阻至少需要90秒才能把产生的热量散掉。

3.2制动单元动作电压准位当直流母线电压大于等于制动电压准位(甄别阈值)时,刹车单元动作进行能量消耗。

台达制动电压准位如表1所示。

3.3制动电阻设计(1)工程设计。

实践证明,当放电电流等于电动机额定电流的一半时,就可以得到与电动机的额定转矩相同的制动转矩了,因此制动电阻的粗略计算是:其中:制动电压准位电机的额定电流为了保证变频器不受损坏,强制限定当流过制动电阻的电流为额定电流时的电阻数值为制动电阻的最小数值。

变频电机制动电阻介绍和计算

变频电机制动电阻介绍和计算

变频电机制动电阻介绍和计算一、变频电机制动电阻的原理变频电机制动电阻是一种电阻变化的装置,它通过改变电阻值,调整电机电流,实现电机制动过程中的电能转换。

其原理主要包括两个方面:一是通过电阻变化,调整电机绕组上的电流,控制电机的制动力矩;二是通过电阻转换,在电机制动过程中吸收并消耗电机绕组中的感应电能。

二、变频电机制动电阻的结构变频电机制动电阻通常由电阻元件、散热器和控制装置等组成。

其中,电阻元件是主要部分,一般由金属材料制成,具有较好的导电性能和散热性能。

散热器用于排散电阻元件产生的热量,保证电阻元件的正常工作。

控制装置用于调节电阻的大小和电机的制动过程。

三、变频电机制动电阻的工作原理在变频电机制动过程中,当电机正常运转时,控制装置将电阻置于一个较小的值,使电机正常运转。

当需要制动时,控制装置将电阻调至较大的值,通过电阻吸收电机绕组中的感应电能,使电机减速并停止运转。

变频电机制动电阻的工作过程主要包括三个阶段:加阻阶段、导通阶段和拖动阶段。

在加阻阶段,电机将电机电流从额定电流逐渐降低到零,实现制动过程。

在导通阶段,电机的电流被制动电阻吸收,转化为电能。

在拖动阶段,电机经过一段时间的冷却后,电阻被恢复到较小的值,电机恢复正常运转。

四、变频电机制动电阻的计算方法1.工艺参数计算:工艺参数计算主要包括额定电流、制动时间、制动扭矩等参数的计算。

其中,额定电流是指在正常运行条件下,电机的额定电流值;制动时间是指电机从正常运行到停止的时间;制动扭矩是指电机在制动过程中产生的扭矩。

2.电阻值计算:电阻值计算主要包括电阻标称阻值和限流电阻值的计算。

电阻标称阻值是指电阻元件在正常工作条件下的阻值;限流电阻值是指电阻元件在高温条件下的阻值,一般为标称阻值的80%左右。

3.功率计算:功率计算主要包括电阻功率和散热功率的计算。

电阻功率是指电阻元件吸收的电能功率;散热功率是指电阻元件产生的热量。

综上所述,变频电机制动电阻是一种实现对电机制动控制的装置,通过改变电路中的电阻值,调整电机的工作状态,实现电能的转换和传导。

变频器制动电阻的计算方法

变频器制动电阻的计算方法

变频器制动电阻的计算方法收藏此信息打印该信息添加:不详来源:未知A、首先估算出制动转矩一般情况下,在进行电机制动时,电机内部存在一定的损耗,约为额定转矩的18%-22%左右,因此计算出的结果在小于此范围的话就无需接制动装置;B、接着计算制动电阻的阻值在制动单元工作过程中,直流母线的电压的升降取决于常数R C,R即为制动电阻的阻值,C为变频器内部电解电容的容量。

这里制动单元动作电压值一般为710V。

C、然后进行制动单元的选择在进行制动单元的选择时,制动单元的工作最大电流是选择的唯一依据,其计算公式如下:D、最后计算制动电阻的标称功率由于制动电阻为短时工作制,因此根据电阻的特性和技术指标,我们知道电阻的标称功率将小于通电时的消耗功率,一般可用下式求得:制动电阻标称功率= 制动电阻降额系数X 制动期间平均消耗功率X 制动使用率% 2.6 制动特点能耗制动(电阻制动)的优点是构造简单,缺点是运行效率降低,特别是在频繁制动时将要消耗大量的能量,且制动电阻的容量将增大。

制动力矩计算要有足够的制动力矩才能产生需要的制动效果,制动力矩太小,变频器仍然会过电压跳闸。

制动力矩越大,制动能力越强,制动性能约好。

但是制动力矩要求越大,设备投资也会越大。

制动力矩精确计算困难,一般进行估算就能满足要求。

按100%制动力矩设计,可以满足90%以上的负载。

对电梯,提升机,吊车,按100% 开卷和卷起设备,按120%计算离心机100% 需要急速停车的大惯性负载,可能需要120%的制动力矩普通惯性负载8 0% 在极端的情况下,制动力矩可以设计为150%,此时对制动单元和制动电阻都必须仔细合算,因为此时设备可能工作在极限状态,计算错误可能导致损坏变频器本身。

超过1 50%的力矩是没有必要的,因为超过了这个数值,变频器本身也到了极限,没有增大的余地了。

电阻制动单元的制动电流计算(按100%制动力矩计算)制动电流是指流过制动单元和制动电阻的直流电流。

制动电阻计算方式参考

制动电阻计算方式参考

制动电阻计算方式参考:以起重机为例,制动电阻计算示例如下:电机分别为:主钩45KW,主行11KW*2,小车3.7KW。

变频配置分别为:主钩SOHO75VD4Y,主行SOHO37VD4Y,小车SOHO5.5VD4Y。

电机电压380V。

①主钩:R=V*V/P=690*690/45000=10.58 ohm,因是提升负载,按过载150%计算,所以10.58/1.5 =7.05, 保险计算7.05/1.25 =5.6ohm。

此阻值是根据电机计算出来的,所以计算出的阻值应大于等于表一中对应变频器所允许的最小阻值。

如:SOHO75VD4Y 允许的制动电阻最小值为3ohm,计算出的5.6ohm 大于3ohm,所以计算值可行。

如根据电机计算出的制动电阻值小于表一中变频器允许的最小值,则制动电阻选取表一中变频器允许的最小值,以下不再阐述。

垂升移动电阻功率:- i. 电机功率的50—60%计算即可(起升扬程10M 内)。

- ii. 电机功率的60%以上计算即可(起升扬程10M 上)因此主钩电阻选定为:25KW,100%ED,690VDC,5 ohm②主行(T/L):R=V*V/P=690*690/22000=21.64 ohm,,过载125%计算,21.64/1.25=17.3 ohm水平移动负载电阻功率-一般按照电机容量的25%--40%计算即可。

因此主行电阻选定为:8KW,100%ED,690VDC,15 ohm,15 ohm 大于表中6 ohm,故可行。

③小车(T/S):R=V*V/P=690*690/3700=128.7 ohm,,过载125%计算,128.7/1.25=103 ohm水平移动负载电阻功率-一般按照电机容量的25%--40%计算即可。

因此主行电阻选定为:1.5KW,100%ED,690VDC,85 ohm,85 ohm 大于69 ohm,故可行。

以上计算虽以起重机为例分为主钩(垂直负载)、主行(水平负载)、小车(水平负载),其它应用中也可根据具体工况,分为垂直负载、水平负载参考以上方法进行计算。

起重机变频制动电阻器的四种匹配计算方法(

起重机变频制动电阻器的四种匹配计算方法(

起重机调速技术已有了较长的发展历史,从直流调速到交流调速,从AC定子调速技术到DC晶闸管调速装置,再发展到今天广泛应用的转子串电阻调速技术。

但这些技术都存在着元件易损、维修不便、设备冲击大、调速范围小等许多缺点。

进入20世纪90年代以来,变频调速技术的日臻成熟,以其调速范围大、结构简单、维修方便、减小噪音、节约电力等优点,开始在起重领域得到广泛应用。

在起重变频调速系统运行中,当停车或下降时,重物产生的位势负载使电机处于发电状态,能量向电源侧回馈,由于大多数变频器没有电能回馈装置,此时必须通过制动单元将这部分能量由制动电阻以热能的形式释放掉,所以制动单元和制动电阻在起重变频调速系统中起着非常重要的作用。

本文重点介绍如何正确匹配计算制动电阻。

到目前为止,已经发现有多种版本的匹配计算方法出现,归纳大致如下;方法一、制动电阻的阻值和功率计算1.1刹车使用率ED%制动使用率ED%,也就是台达说明书中的刹车使用率ED%。

刹车使用率ED%定义为减速时间T1除以减速的周期T2,制动刹车使用率主要是为了能让制动单元和刹车电阻有充分的时间来散除因制动而产生的热量;当刹车电阻发热时,电阻值将会随温度的上升而变高,制动转矩亦随之减少。

刹车使用率ED%=制动时间/刹车周期=T1/T2*100%。

(图1)图1刹车使用率ED%定义现在用一个例子来说明制动使用率的概念:10%的制动频率可以这样理解,如果制动电阻在10秒钟能够消耗掉100%的功率,那么制动电阻至少需要90秒才能把产生的热量散掉。

1.2 制动单元动作电压准位当直流母线电压大于等于制动电压准位(甄别阈值)时,刹车单元动作进行能量消耗。

台达制动电压准位如表1所示。

点击看原图1.3 制动电阻设计(1)工程设计。

实践证明,当放电电流等于电动机额定电流的一半时,就可以得到与电动机的额定转矩相同的制动转矩了,因此制动电阻的粗略计算是:其中:制动电压准位电机的额定电流。

为了保证变频器不受损坏,强制限定当流过制动电阻的电流为额定电流时的电阻数值为制动电阻的最小数值。

起重机制动电阻选型说明书

起重机制动电阻选型说明书

υ起重机制动电阻选型在起重变频调速系统运行中,当停车或下降时,重物产生的位势负载使电机处于发电状态,能量向直流侧回馈,由于大多数变频器(西门子G120变频器的PM250功率单元具有能量回馈功能)没有电能回馈装置,此时必须通过制动单元将这部分能量由制动电阻以热能的形式消耗掉,所以制动单元和制动电阻在起重变频调速系统中起着非常重要的作用。

关于制动电阻的选择,也是很多客户询问得较多的一个问题,归纳起来,大致有以下三个方面:(1)各种资料对于准确计算制动电阻的方法比较一致或接近,但不易计算,尤其是难以得到拖动系统的飞轮力矩(GD2)的数据;(2)各种资料介绍的近似算法的计算结果不大一致,难以适从;(3)如果按照说明书配置制动电阻,经常会冒烟或烧坏(一般厂家说明书上制动电阻的功率都是按5%的制动周期考虑的,所以用在提升上偏小,经常会冒烟或烧坏)。

由于制动电阻的选型需要客户对自己设备的机械和电气特性非常清楚,并且需要经过复杂的计算,所以很多客户在设备开发阶段经常估算制动电阻的功率(根据开发阶段制动电阻的工作情况进行调整)。

1)现场一:针对主钩负荷32吨,副钩负荷5吨的起重机,制动电阻的选型推荐如下,供起重机行业用户参考(当然厂家实际选型时应根据自己设备的配置情况进行制动电阻的选型):序号设备名称变频器功率电机功率制动电阻功率备注1主起升机构75kW 42kW35kW(8.2Ω)样本建议阻值≥8.2Ω2副起升机构15kW 8.5kW 6kW(56Ω)样本建议阻值≥56Ω3大车前排运行机构18.5kW 5.5kW*2 3kW(27Ω)样本建议阻值≥27Ω4大车后排运行机构18.5kW 5.5kW*2 3kW(27Ω)样本建议阻值≥27Ω5小车运行机构11kW 3kW*2 1.5kW(27Ω)样本建议阻值≥27Ω2)现场二:“QD 40/20t-28.5m”双梁欧式桥式起重机主钩负荷40吨,副钩负荷20吨的起重机,制动电阻的选型如下,仅供桥式起重机用户参考:序号 设备名称变频器功率电机功率制动电阻功率备注1 主起升机构45kW 30kW 28kW(15Ω) 样本建议阻值≥15Ω2 副起升机构30kW 18.5kW16.8kW(27Ω) 样本建议阻值≥27Ω3 大车运行机构18.5kW 3.3kW*4 1.5kW(30Ω) 样本建议阻值≥30Ω4 小车运行机构 5.5kW 2.5kW*20.3kW(75Ω) 样本建议阻值≥75Ω。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

起重机调速技术已有了较长的发展历史,从直流调速到交流调速,从AC定子调速技术到DC晶闸管调速装置,再发展到今天广泛应用的转子串电阻调速技术。

但这些技术都存在着元件易损、维修不便、设备冲击大、调速X围小等许多缺点。

进入20世纪90年代以来,变频调速技术的日臻成熟,以其调速X围大、结构简单、维修方便、减小噪音、节约电力等优点,开始在起重领域得到广泛应用。

在起重变频调速系统运行中,当停车或下降时,重物产生的位势负载使电机处于发电状态,能量向电源侧回馈,由于大多数变频器没有电能回馈装置,此时必须通过制动单元将这部分能量由制动电阻以热能的形式释放掉,所以制动单元和制动电阻在起重变频调速系统中起着非常重要的作用。

本文重点介绍如何正确匹配计算制动电阻。

到目前为止,已经发现有多种版本的匹配计算方法出现,归纳大致如下;方法一、制动电阻的阻值和功率计算1.1刹车使用率ED%制动使用率ED%,也就是台达说明书中的刹车使用率ED%。

刹车使用率ED%定义为减速时间T1除以减速的周期T2,制动刹车使用率主要是为了能让制动单元和刹车电阻有充分的时间来散除因制动而产生的热量;当刹车电阻发热时,电阻值将会随温度的上升而变高,制动转矩亦随之减少。

刹车使用率ED%=制动时间/刹车周期=T1/T2*100%。

(图1)图1刹车使用率ED%定义现在用一个例子来说明制动使用率的概念:10%的制动频率可以这样理解,如果制动电阻在10秒钟能够消耗掉100%的功率,那么制动电阻至少需要90秒才能把产生的热量散掉。

1.2 制动单元动作电压准位当直流母线电压大于等于制动电压准位(甄别阈值)时,刹车单元动作进行能量消耗。

台达制动电压准位如表1所示。

点击看原图1.3 制动电阻设计(1)工程设计。

实践证明,当放电电流等于电动机额定电流的一半时,就可以得到与电动机的额定转矩相同的制动转矩了,因此制动电阻的粗略计算是:其中:制动电压准位电机的额定电流。

为了保证变频器不受损坏,强制限定当流过制动电阻的电流为额定电流时的电阻数值为制动电阻的最小数值。

选择制动电阻的阻值时,不能小于该阻值。

根据以上所叙,制动电阻的阻值的选择X围为:制动电阻的耗用功率当制动电阻在直流电压为的电路工作时,其消耗的功率为:耗用功率的含义:如果电阻的功率按照此数值选择的话,该电阻可以长时间的接入在电路里工作。

现场中使用的电阻功率主要取决于刹车使用率ED%。

因为系统的进行制动时间比较短,在短时间内,制动电阻的温升不足以达到稳定温升。

因此,决定制动电阻容量的原则是,在制动电阻的温升不超过其允许数值(即额定温升)的前提下,应尽量减小容量,粗略算法如下:(2)设计举例。

根据以上的公式我们可以大致的推算出来我们需要的制动电阻的阻值和功率。

以台达VFD075F43A变频器驱动7.5KW的电机作为例来说明,7.5KW电机额定电流是18A,输入电压AC460,则有:因此制动电阻的阻值取值X围:选择电阻阻值要选择市场上能够买到的型号和功率段为宜,选择阻值75欧。

根据实际的情况可以在计算的数值功率上适当的扩大。

方法二、制动单元与制动电阻的选配A、首先估算出制动转矩一般情况下,在进行电机制动时,电机内部存在一定的损耗,约为额定转矩的18%-22%左右,因此计算出的结果在小于此X围的话就无需接制动装置;B、接着计算制动电阻的阻值在制动单元工作过程中,直流母线的电压的升降取决于常数RC,R 即为制动电阻的阻值,C为变频器内部电解电容的容量。

这里制动单元动作电压值一般为710V。

C、然后进行制动单元的选择在进行制动单元的选择时,制动单元的工作最大电流是选择的唯一依据D、最后计算制动电阻的标称功率由于制动电阻为短时工作制,因此根据电阻的特性和技术指标,我们知道电阻的标称功率将小于通电时的消耗功率,一般可用下式求得:制动电阻标称功率= 制动电阻降额系数X 制动期间平均消耗功率X 制动使用率%E 。

制动特点能耗制动(电阻制动)的优点是构造简单,缺点是运行效率降低,特别是在频繁制动时将要消耗大量的能量,且制动电阻的容量将增大。

制动力矩计算要有足够的制动力矩才能产生需要的制动效果,制动力矩太小,变频器仍然会过电压跳闸。

制动力矩越大,制动能力越强,制动性能约好。

但是制动力矩要求越大,设备投资也会越大。

制动力矩精确计算困难,一般进行估算就能满足要求。

按100%制动力矩设计,可以满足90%以上的负载。

对电梯,提升机,吊车,按100%开卷和卷起设备,按120%计算离心机100%需要急速停车的大惯性负载,可能需要120%的制动力矩普通惯性负载80%在极端的情况下,制动力矩可以设计为150%,此时对制动单元和制动电阻都必须仔细合算,因为此时设备可能工作在极限状态,计算错误可能导致损坏变频器本身。

超过150%的力矩是没有必要的,因为超过了这个数值,变频器本身也到了极限,没有增大的余地了。

电阻制动单元的制动电流计算(按100%制动力矩计算)制动电流是指流过制动单元和制动电阻的直流电流。

380V标准交流电机:P――――电机功率P(kW)k――――回馈时的机械能转换效率,一般k=0.7(绝大部分场合适用)V――――制动单元直流工作点(680V-710V,一般取700V)I――――制动电流,单位为安培计算基准:电机再生电能必须完全被电阻吸收电机再生电能(瓦)=1000×P×k=电阻吸收功率(V×I)计算得到I=P。

制动电流安培数=电机千瓦数即每千瓦电机需要1安培制动电流就可以有100%制动力矩制动电阻计算和选择(按100%制动力矩计算)电阻值大小间接决定了系统制动力矩的大小,制动力矩太小,变频器仍然会过电压跳闸。

电阻功率选择是基于电阻能安全长时间的工作,功率选择不够,就会温度过高而损坏。

380V标准交流电机:P――――电机功率P(kW)k――――回馈时的机械能转换效率,一般k=0.7(绝大部分场合适用)V――――制动单元直流工作点(680V-710V,一般取700V)I――――制动电流,单位为安培R――――制动电阻等效电阻值,单位为欧姆Q――――制动电阻额定耗散功率,单位为kWs――――制动电阻功耗安全系数,s=1.4Kc――――制动频度,指再生过程占整个电动机工作过程的比例,这事一个估算值,要根据负载特点估算一般Kc取值如下:电梯Kc=10~15%油田磕头机Kc=10~20%开卷和卷取Kc=50~60% 最好按系统设计指标核算离心机Kc=5~20%下放高度超过100m的吊车Kc=20~40%偶然制动的负载Kc=5%其它Kc=10%电阻计算基准:电机再生电能必须被电阻完全吸收电机再生电能(瓦)=1000×P×k=电阻吸收功率(V×V/R)计算得到:制动电阻R=700/P(制动电阻值=700/电机千瓦数)电阻功率计算基准:电机再生电能必须能被电阻完全吸收并转为热能释放Q=P×k×Kc×s=P×0.7×Kc×1.4近似为Q=P×Kc因此得到:电阻功率Q=电动机功率P×制动频度Kc制动单元安全极限:流过制动单元的电流值为700/R方法三、起重变频器制动功率的简便计算对于制动功率的计算通常是采用计算制动转矩的方法,但针对于起重变频器的制动功率的计算此方法不太适用且计算太复杂。

国内外的变频器厂家也没有针对起重变频器制动功率给出方便的计算方法,如果仅依据其选型手册按一般停车工况进行选型,通常不能正常使用。

如安川G7系列45KW变频器,如按手册选型最大选择制动单元为CDBR-4045B 1台,制动功率9.6KW,如果此变频器用于提升机构,制动功率就会差的太多而无法工作。

ABB变频器制动单元选型手册也都是针对停车工况选型的计算,无法完成在起重领域应用时的选型。

对于起重变频器停车工况所需的制动功率容量较小,而重物下降时所需的制动功率容量较大,故选型时应满足最大下降重量、最大下降行程、最快下降速度的要求。

在起重机重荷下降时电动机作为发电机产生电能,而电动机的驱动是来自于重物的势能,根据能量守恒定律,产生的电能应等于重物势能的释放,又等于电阻的热能耗(在不考虑功率损耗)。

所以只需计算重物势能产生的功率就是所需的制动功率。

对于下降物体势能产生的功率很容易计算。

PE =GM ╳VMPW =PE ╳(1-η)PE下降势能产生的功率单位:瓦PW制动功率单位:瓦GM最大下降重量单位:牛VM最快下降速度单位:米/秒η电机和变频器的内耗功率系数,一般为20%计算出制动功率PW后再依据厂家提供的手册配置相应的制动单元和制动电阻,一定要严格按照手册数据配置制动单元,否则可能会因配置不当导致制动单元电流过大而烧坏。

变频器制动电阻设计计算方法四1、首先依据电动机大小确定变频器的功率大小;2、制动单元功率的选择一般是变频器的功率大小的(1~2)倍;3、制动电阻值大小选择公式700/电动机功率KW(采用多个制动单元并联运行时,每个制动单元所配置的电阻器阻值不小于700/电动机功率KW;最小电阻值要按照有关配置表查得);4、制动电阻器功率大于电动机功率KW/2。

(按照公式Pb=8Q*v*η)5、制动电阻器箱数粗略计算为:电动机功率(KW)/11.2(取整数上限值).。
