管道热煨弯头弯管计算
弯管下料计算
一、90°弯管的计算90°弯管在管道工程中应用最广，其弯曲半径月因制作方法不同而异。
对于冷煨弯管，常取R=(4～6)D；热煨弯管取R=4D；冲压弯头或焊接弯头，常取R=(1～1．5)D。
弯曲半径确定以后，即可计算出弯曲部分的下料长度，并能确定热煨时的加热长度，如图1-3所示。
从图中可知，管道弯曲后，其弯曲段的外弧、内弧不是原来的直管实际长度，而只有弯管中心线的长度在弯曲前后不变，其展开长度等于原直管段长度。
现设弯曲段起止端点分别为a、b，当弯曲角为90°时，管子弯曲段的长度正好是以r为半径所画圆的周长的1／4，其弧长用弯曲半径来表示，即为弧长由式(1-3)可知，90°弯管弯曲段的展开长度为弯曲半径的1．57倍。
图1-3 90°弯臂在弯制U形弯、反向双弯头或方形伸缩器时，如以设计图样要求或实际测量得出的两个相邻90°弯头的中心距尺寸进行划线煨制，那么弯成的两个弯头中心距将比原来的距离要大些，这是由于金属管材加热弯曲时产生延伸的结果。
下料时，应将两个弯头中心距减去这一延伸误差，再划出第二个弯头中心线和加热长度，这样才能使两个弯头弯好后，中心线间的距离正好等于所需要的尺寸。
延伸误差如图1-4所示，其数值可按下式进行计算：式中△L——延伸长度(mm)；R——弯曲半径(mm)；——第二个弯曲角的角度(°)。
图1-4U形弯划线示意图1-第一个弯头 2-规定的第二个弯头中心线位置3-实际第二个弯头中心线位置4-第二个弯头下面以方形伸缩器为例，说明弯管划线下料计算方法。
在图1-5a中，已知方形伸缩器的尺寸单位为mm，管径为DNl50，弯曲半径R=4DN=600mm。
若划线在图1-5b的直线上进行，并以左边端点o为起点，由图上可以看出Oa=1500—R=1500—600=900mmab是弯曲部分，其弧长为ab=1．57R=1．57 X 600=942mm从a到d由两个反向90°弯加一直管段bc组成，直管段bc的长度应减去延伸误差△L，则bc=2100—2R—△L由式(1—4)可知△L=600X(1—0.00875×90)=127．5mm那么bc=2100—2×600—127.5=772.5mm依此类推，便可计算出各管段的下料长度，如图1—5b所示，划线工作便可顺利进行。
焊接弯头的尺寸计算公式
焊接弯头的尺寸计算公式焊接弯头是管道系统中常用的一种管件，用于改变管道的流向。
在工程设计和施工中，正确计算焊接弯头的尺寸是非常重要的，可以确保管道系统的正常运行和安全性。
本文将介绍焊接弯头尺寸计算的公式和相关知识。
一、焊接弯头的尺寸。
焊接弯头的尺寸通常包括弯头的直径、弯头的弯曲半径、弯头的壁厚等。
在计算焊接弯头的尺寸时，需要考虑管道的流体性质、压力、温度等因素，以及焊接弯头的使用环境和要求。
二、焊接弯头的尺寸计算公式。
1. 弯头的外径计算公式：弯头的外径 = 管道的外径。
2. 弯头的弯曲半径计算公式：弯头的弯曲半径 = 1.5 管道的直径。
3. 弯头的壁厚计算公式：弯头的壁厚 = 管道的壁厚。
以上是一般情况下的焊接弯头尺寸计算公式，但在实际工程中，还需要考虑到管道系统的具体情况和要求，可能会有一些特殊情况需要特殊计算。
三、焊接弯头尺寸计算的注意事项。
1. 管道的流体性质和压力等因素对焊接弯头的尺寸有一定影响，需要根据实际情况进行计算。
2. 焊接弯头的材质和制造工艺也会影响其尺寸，需要选择合适的材质和工艺来制造焊接弯头。
3. 焊接弯头的使用环境和要求也是影响其尺寸的因素，需要根据具体要求进行计算。
四、焊接弯头尺寸计算的实例。
假设有一条直径为100mm的管道，需要在其中安装一个焊接弯头，根据上述公式进行计算：1. 弯头的外径 = 100mm。
2. 弯头的弯曲半径 = 1.5 100mm = 150mm。
3. 弯头的壁厚 = 管道的壁厚。
根据实际情况和要求，可以进一步调整这些尺寸，确保焊接弯头符合工程要求。
五、总结。
焊接弯头是管道系统中常用的管件，正确计算焊接弯头的尺寸对于管道系统的正常运行和安全性非常重要。
在计算焊接弯头的尺寸时，需要考虑管道的流体性质、压力、温度等因素，以及焊接弯头的使用环境和要求。
通过合理的尺寸计算，可以确保焊接弯头的质量和性能，保障管道系统的安全运行。
铁管折弯计算公式
铁管折弯计算公式
1、90°弯管尺寸的计算
一般90°弯管在管道的工程中应用的最为广泛，其弯曲的半径月因制作的方法不同而异。
而对于冷煨弯管，常取值R=(4～6)D；热煨弯管取值R=4D；冲压弯头或者是焊接弯头，常取值为R=(1～1．5)D。
当弯曲的半径在确定以后，即可以计算出弯曲部分的下料长度，并且还能够确定热煨时的加热长度。
2、任意弯管尺寸的计算
而任意弯管则是指任意弯曲的角度和任意弯曲半径的这种弯管。
这种弯管其弯曲部分的展开长度则可按以下方式进行计算：
L=πaR/180=0.01745aR式中L——其弯曲部分的展开长度(mm)；
a——弯曲角度(°)；
p——圆周率；
R——弯曲半径(MM)。
5及热煨弯管和冷弯弯管的壁厚计算方法)
Q/SY-GD-SJ 直管段及热煨弯管和冷弯弯管的壁厚 计算方法 2008-11-25发布2009-01-01实施中国石油天然气管道工程有限公司 发布 Ｑ／ＳＹ－ＧＤ－ＳＪ－ＪＣ０４１－００１—２００８ 前 言 本标准由公司线路室提出，并归口管理； 本标准起草单位：线路室； 本标准主要起草人：佟雷、赵子峰、余志峰、陈文国； 本标准批准人： 王贵涛； 本标准为首次制订。
目 次 １ 范围 (3)２ 规范性引用文件 (3)３ 术语和定义 (3)3.1冷弯弯管 (3)3.2热煨弯管 (3)４ 直管段壁厚计算及校核 (3)4.1壁厚计算 (3)4.2强度校核 (3)4.3刚度校核 (4)4.4径向稳定性校核 (4)５ 热煨弯管壁厚计算及校核 (6)5.1弯管母管壁厚计算 (6)5.2弯管成品管壁厚计算 (6)5.3强度校核 (6)６ 冷弯弯管壁厚计算及校核 (8)6.1壁厚计算 (8)6.2强度校核 (8)１ 范围 1.0.1 为在管道壁厚计算及校核中统一技术要求，做到技术先进、经济合理，制订本规范。
1.0.2 本标准适用于陆上长输埋地管道，规定了直管段、热煨弯管、冷弯弯管的壁厚计算和强度校核，架空管道可参照执行。
1.0.3 本标准不适用于无套管穿越公路、地震区等特殊管段的壁厚计算及校核。
２ 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本是用于本标准。
GB 50251 输气管道工程设计规范 GB 50253 输油管道工程设计规范 SY/T5257 油气输送用钢制弯管 ３ 术语和定义 3.1 冷弯弯管用模具（或夹具）不加热将管子弯制成需要角度的弯管。
3.2 热煨弯管管子加热后，在夹具上弯曲成需要角度的弯管，其曲率半径一般不小于5倍管子外直径。
金属煨管及弯管计算
金属煨管及弯管计算一、弯管的一般知识1）弯管的主要形式：各种角度的弯头、U形管、来回弯(或称乙字弯)和弧形弯管等，如图1—1所示。
图1-1弯管的主要形式①、弯头是带有一个任意弯曲角的管件，它被用在管子的转弯处。
弯头的弯曲半径用R表示。
R较大时，管子的弯曲部分就较大，弯管就比较平滑；R较小时，管子的弯曲部分就较小，弯得就较急。
②、来回弯是带有两个弯曲角(一般为135°)的管件。
来回弯管子弯曲端中心线间的距离叫做来回弯的高度，用字母h表示。
管道与不在同一平面上的接点连接时，一般需采用来回弯。
③、U形管是成正半圆形的管件。
管子的两端中心线间的距离d等于两倍弯曲半径R。
U形管可代替两个90°弯头。
④、弧形弯管是带有三个弯曲角的管件。
中间角一般成90°，侧角成135°。
弧形弯管用于绕过其它管子。
2）弯管尺寸由管径、弯曲角度和弯曲半径三者确定。
①、弯曲角度根据图纸和施工现场实际情况确定，然后制出样板，照样板煨制并按样板检查煨制管件弯曲角度是否符合要求。
样板可用圆钢煨制，圆钢的直径根据所煨管径的大小选用，10-14mm即可。
②、弯管的弯曲半径既不能过大，也不能选得太小。
因为弯曲半径过大，不但用材料多，而且管子弯曲部分所占的地方也大，这样会给管道装配带来困难；弯曲半径选得太小时，弯头背部管壁由于过分伸长而减薄，使其强度降低，而在弯头里侧管壁被压缩，形成皱纹状态。
因此规定冷煨弯管的弯曲半径应不小于管子外径的4倍。
③、弯管时，弯头里侧的金属被压缩，管壁变厚；弯头背面的金属被拉伸、管壁变薄。
弯曲半径越小，弯头背面管壁减薄就越严重，对背部强度的影响就越大。
为了使管子弯曲后不致对原有的工作性能有过大改变，一般规定管子弯曲后，管壁减薄率不得超过15％。
管壁减薄率可按下式进行计算：010021⨯⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡+-=W D R R A式中A ——管子弯曲后外侧母线处管壁的减薄率(％)；D W ——管子外径(mm)；R ——弯管的弯曲半径(mm)。
保温弯头画法及计算

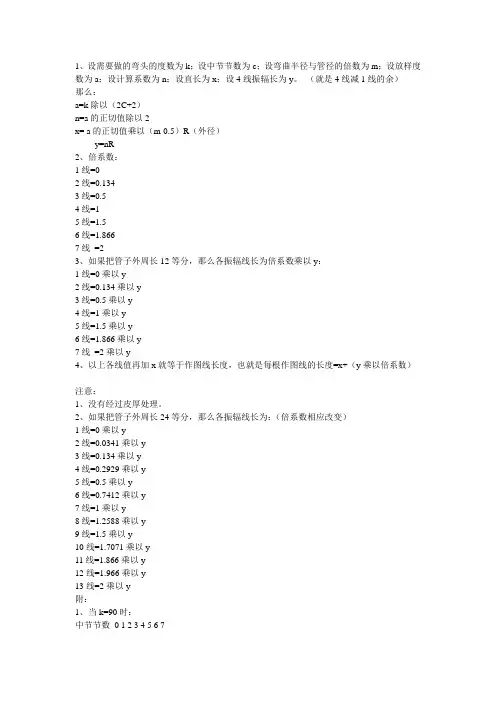

1、设需要做的弯头的度数为k；设中节节数为c；设弯曲半径与管径的倍数为m；设放样度数为a；设计算系数为n；设直长为x；设4线振辐长为y。
（就是4线减1线的余）那么：a=k除以（2C+2）n=a的正切值除以2x= a的正切值乘以（m-0.5）R（外径）y=nR2、倍系数：1线=02线=0.1343线=0.54线=15线=1.56线=1.8667线=23、如果把管子外周长12等分，那么各振辐线长为倍系数乘以y：1线=0乘以y2线=0.134乘以y3线=0.5乘以y4线=1乘以y5线=1.5乘以y6线=1.866乘以y7线=2乘以y4、以上各线值再加x就等于作图线长度，也就是每根作图线的长度=x+（y乘以倍系数）注意：1、没有经过皮厚处理。
2、如果把管子外周长24等分，那么各振辐线长为：（倍系数相应改变）1线=0乘以y2线=0.0341乘以y3线=0.134乘以y4线=0.2929乘以y5线=0.5乘以y6线=0.7412乘以y7线=1乘以y8线=1.2588乘以y9线=1.5乘以y10线=1.7071乘以y11线=1.866乘以y12线=1.966乘以y13线=2乘以y附：1、当k=90时：中节节数0 1 2 3 4 5 6 7a的正切值1 0.4142 0.2679 0.1989 0.1584 0.1317 0.1127 0.0985n 0.5 0.2071 0.1339 0.0995 0.0792 0.0658 0.0564 0.04922、因为常做的弯头是90度，中节数量是3节，如果把弯曲半径做成1倍的，那么就成了：x=y=0.1乘以管子外径（也就成了外径的十分之一，好记吧！），这时每根作图线的长度就分别是外径的十分之一乘以下面的：1线=12线=1.1343线=1.54线=25线=2.56线=2.8667线=33、再看下面：前面讲了倍系数：1线=02线=0.1343线=0.54线= 15线=1.56线=1.8667线=2只需要记住0、0.134、0.5、1、1.5、1.866、2我们再简化：0、0.134、0.5、1、1.5、1.866、2中，不好记的是0.134和1.866。
弯管一般知识及计算下料方法
第一章煨管设备及弯管计算弯管按其制作方法不同，可分为煨制弯管、冲压弯管和焊接弯管。
煨制弯管又分为冷煨和热煨两种。
本章着重介绍常用煨管设备的结构特点、性能及操作等方面的知识，以及煨制弯管的下料计算。
第一节弯管的一般知识弯管是改变管道方向的管件。
在管子交叉、转弯、绕梁等处，都可以看到弯管。
煨制弯管具有较好的伸缩性、耐压高、阻力小等优点。
因此，在施工中常被采用。
弯管的主要形式有：各种角度的弯头、U形管、来回弯(或称乙字弯)和弧形弯管等，如图1—1所示。
弯头是带有一个任意弯曲角的管件，它被用在管子的转弯处。
弯头的弯曲半径用R表示。
R较大时，管子的弯曲部分就较大，弯管就比较平滑；R较小时，管子的弯曲部分就较小，弯得就较急。
来回弯是带有两个弯曲角(一般为135°)的管件。
来回弯管子弯曲端中心线间的距离叫做来回弯的高度，用字母h表示。
室内采暖立支管与干管及散热器连接，管道与不在同一平面上的接点连接时，一般需采用来回弯。
U形管是成正半圆形的管件。
管子的两端中心线问的距离d等于两倍弯曲半径R。
U形管可代替两个90°弯头，经常用来连接上下配置的两个圆翼形散热器。
图1-1弯管的主要形式弧形弯管是带有三个弯曲角的管件。
中间角一般成90°，侧角成135°。
弧形弯管用于绕过其它管子，在有冷热水供应的卫生设备配管时，经常采用弧形弯管。
弯管尺寸由管径、弯曲角度和弯曲半径三者确定。
弯曲角度根据图纸和施工现场实际情况确定，然后制出样板，照样板煨制并按样板检查煨制管件弯曲角度是否符合要求。
样板可用圆钢煨制，圆钢的直径根据所煨管径的大小选用，10-14mm即可。
弯管的弯曲半径应按管径大小、设计要求及有关规定而定。
既不能过大，也末虚选得太小。
因为弯曲半径过大，不但用材料多，而且管子弯曲部分所占的地方也大，这样会给管道装配带来困难；弯曲半径选得太小时，弯头背部管壁由于过分伸长而减薄，使其强度降低，而在弯头里侧管壁被压缩，形成皱纹状态。
管道保温施工铁皮弯头计算方法
管道保温施工铁皮弯头计算方法第一章管道保温施工外铁皮弯头钣金计算公式及理念制作弯头要先搞懂弯头是怎么构造的，意思就是该怎样去看弯头，看（图1）；这是一个侧面弯头。
上面有“弯头外弧”和“弯头内弧”；首先要先明白的是：‘弯头外弧’是一个圆形的¼份。
‘弯头内弧’也同样是一个圆形的¼份；如（图2）；1、首先计算弯头内弧保温后的尺寸：计算一个弯头就要先知道这个弯头的外弧是多大，首先测量出外弧的尺寸，然后乘以4，得到的是一个大圆的周长，目的就是求出弯头内弧的尺寸，那么就举个例子，假设图中的弯头是直径108mm的弯头，那么计算方法就是（弯头外弧乘以4等于一个大圆的周长，然后除以3.14等于大圆的直径，然后除以2等于图1中的半径，然后减去弯头的直径108mm等于图1中弯头内弧的扇形的半径，也就是这个小圆形的半径，然后减去保温层厚度，等于另一个小圆的半径（看（图3），保温层厚度设为50mm，）减去保温层厚度之后，然后乘以2乘以3.14除以4就等于弯头保温后的内弧尺寸了，然后想做成几片就除以几。
【建议内弧不要小于16mm】以数字的方式计算：（预设弯头铁管的外弧为360mm）360×4÷3.14÷2－108－50×2×3.14÷4=111.93mm（保温后的弯头内弧）÷3片=37.31mm（2个中片2个边片）（2个边片=1个中片）2、计算弯头保温后的外弧尺寸：计算弯头保温后的外弧尺寸也是这个理念，首先测量出弯头外弧的尺寸，然后乘以4等到大圆的周长，然后除以3.14得到（图2）大圆的直径，然后除以2得到大圆的半径（如图1），然后加上保温层50mm 等于保温后大圆的半径（看图3），然后乘以2乘以3.14除以4就得到弯头保温后外弧的尺寸了，然后想做成几片就除以几。
数字方式计算:360×4÷3.14÷2+50×2×3.14÷4=438.49mm(保温后的弯头外弧) ÷3=146.16mm（2个中片2个边片）（2个边片=1个中片）以上两个数据计算出来后，请看第二章：（展开放样图和裁剪）第二章（展开放样图和裁剪方法）前面介绍了弯头保温后内弧和外弧的计算公式，要把这两个公式牢记在心，最重要的是要搞明白通过一个外弧或内弧就能算出所有的尺寸，要明白所有数字的关系。
弯管知识及计算下料
第一章煨管设备及弯管计算弯管按其制作方法不同，可分为煨制弯管、冲压弯管和焊接弯管.煨制弯管又分为冷煨和热煨两种。
本章着重介绍常用煨管设备的结构特点、性能及操作等方面的知识，以及煨制弯管的下料计算.第一节弯管的一般知识弯管是改变管道方向的管件。
在管子交叉、转弯、绕梁等处，都可以看到弯管。
煨制弯管具有较好的伸缩性、耐压高、阻力小等优点。
因此，在施工中常被采用.弯管的主要形式有:各种角度的弯头、U形管、来回弯(或称乙字弯)和弧形弯管等，如图1-1所示。
弯头是带有一个任意弯曲角的管件，它被用在管子的转弯处。
弯头的弯曲半径用R表示。
R较大时,管子的弯曲部分就较大，弯管就比较平滑；R较小时,管子的弯曲部分就较小,弯得就较急.来回弯是带有两个弯曲角(一般为135°)的管件。
来回弯管子弯曲端中心线间的距离叫做来回弯的高度，用字母h表示。
室内采暖立支管与干管及散热器连接,管道与不在同一平面上的接点连接时，一般需采用来回弯。
U形管是成正半圆形的管件。
管子的两端中心线问的距离d等于两倍弯曲半径R。
U形管可代替两个90°弯头,经常用来连接上下配置的两个圆翼形散热器。
图1—1弯管的主要形式弧形弯管是带有三个弯曲角的管件.中间角一般成90°，侧角成135°。
弧形弯管用于绕过其它管子，在有冷热水供应的卫生设备配管时,经常采用弧形弯管。
弯管尺寸由管径、弯曲角度和弯曲半径三者确定。
弯曲角度根据图纸和施工现场实际情况确定，然后制出样板，照样板煨制并按样板检查煨制管件弯曲角度是否符合要求。
样板可用圆钢煨制,圆钢的直径根据所煨管径的大小选用，10—14mm即可。
弯管的弯曲半径应按管径大小、设计要求及有关规定而定。
既不能过大，也末虚选得太小。
因为弯曲半径过大，不但用材料多，而且管子弯曲部分所占的地方也大，这样会给管道装配带来困难;弯曲半径选得太小时，弯头背部管壁由于过分伸长而减薄，使其强度降低，而在弯头里侧管壁被压缩，形成皱纹状态。
弯管计算公式表格
弯管计算公式表格
弯头在水管连接中常常会用到，主要用于管道转为处，用来改变管道的方向。
所占比例较大，不同的管道材料或壁厚的弯头是不一样的。
那么弯头的长度计算公式怎么算呢？施工的时候应注意哪些问题呢？我们马上来看看相关知识吧。
一、弯头的长度计算公式怎么算
以90°和45°的弯头为例，90°弯头的长度(㎜)=R*1.57(弯曲半du径单位㎜）2）；90°弯头所需料(M)=直径*2.5*所需个数+半径；45°弯头长度(㎜)弯曲半径乘*tan22.5°(弯头度数的一半)。
大家在选购弯头的时候，应该根据弯头材质、外径尺寸、厚度而定，会更加合适。
二、管道弯头施工注意事项
1、在切割管道弯头前，要确定管道弯头有无吊好，还先看清两端的直管上有无安装吊筋，是否可靠。
如果无法吊筋的话，两侧直管先用葫芦吊好，方可使用。
这样才牢固，不会出现问题。
2、施工人员在施工前，要先检查看看管道弯头有无存在沙眼、气孔等情况，而且还要看看管道弯头的弯曲角度、外径、长度等等是否正确，如果没问题的话，方可开始施工。
3、为了不让管道弯头受到意外伤害，大家应将待安装的管道弯头放置在木板上，注意不要摆放在地面上。
金属煨管及弯管计算
金属煨管及弯管计算一、弯管的一般知识1）弯管的主要形式：各种角度的弯头、U形管、来回弯(或称乙字弯)和弧形弯管等，如图1—1所示。
图1-1弯管的主要形式①、弯头是带有一个任意弯曲角的管件，它被用在管子的转弯处。
弯头的弯曲半径用R表示。
R较大时，管子的弯曲部分就较大，弯管就比较平滑；R较小时，管子的弯曲部分就较小，弯得就较急。
②、来回弯是带有两个弯曲角(一般为135°)的管件。
来回弯管子弯曲端中心线间的距离叫做来回弯的高度，用字母h表示。
管道与不在同一平面上的接点连接时，一般需采用来回弯。
③、U形管是成正半圆形的管件。
管子的两端中心线间的距离d等于两倍弯曲半径R。
U形管可代替两个90°弯头。
④、弧形弯管是带有三个弯曲角的管件。
中间角一般成90°，侧角成135°。
弧形弯管用于绕过其它管子。
2）弯管尺寸由管径、弯曲角度和弯曲半径三者确定。
①、弯曲角度根据图纸和施工现场实际情况确定，然后制出样板，照样板煨制并按样板检查煨制管件弯曲角度是否符合要求。
样板可用圆钢煨制，圆钢的直径根据所煨管径的大小选用，10-14mm即可。
②、弯管的弯曲半径既不能过大，也不能选得太小。
因为弯曲半径过大，不但用材料多，而且管子弯曲部分所占的地方也大，这样会给管道装配带来困难；弯曲半径选得太小时，弯头背部管壁由于过分伸长而减薄，使其强度降低，而在弯头里侧管壁被压缩，形成皱纹状态。
因此规定冷煨弯管的弯曲半径应不小于管子外径的4倍。
③、弯管时，弯头里侧的金属被压缩，管壁变厚；弯头背面的金属被拉伸、管壁变薄。
弯曲半径越小，弯头背面管壁减薄就越严重，对背部强度的影响就越大。
为了使管子弯曲后不致对原有的工作性能有过大改变，一般规定管子弯曲后，管壁减薄率不得超过15％。
管壁减薄率可按下式进行计算：010021⨯⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡+-=W D R R A式中A ——管子弯曲后外侧母线处管壁的减薄率(％)；D W ——管子外径(mm)；R ——弯管的弯曲半径(mm)。
钢管弯头计算公式
钢管弯头计算公式
钢管弯头的计算公式取决于弯头的类型和设计要求。
以下是两种常见的弯头计算公式：
1. 弯头的弯曲半径（R）计算公式为：R=(D/2)/tan(θ/2)。
其中，D代表管道直径，θ代表弯头的弯曲角度。
2. 弯头的长度计算公式是R×。
另外，弯头的重量也可以通过特定的公式进行计算。
例如，对于90度弯头（外径-壁厚）壁厚系数（碳钢按）公称通径倍数/1000=90度弯头理论重
量（公斤）。
其中，公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径用字母“DN”后面紧跟一个数字标志。
弯头倍数是弯头中心弧的
半径（曲率半径）与弯头口径的比，R=就是曲率半径是直径的倍。
请注意，这些公式仅适用于特定类型的弯头，如90度弯头。
对于不同类型
的弯头，可能存在不同的计算公式。
因此，在实际应用中，应选择适合特定情况的计算公式，并确保所使用的数据准确无误，以免出现计算错误。
每日知识--弯头几何尺寸的计算方法
每日知识--弯头几何尺寸的计算方法弯头几何尺寸的计算方法弯头是水暖安装中常用的一种连接用管件,用于管道拐弯处的连接，用来改变管道的方向。
其他名称:90°弯头、直角弯、爱而弯、冲压弯头、压制弯头、机制弯头、焊接弯头等。
用途:连接两根公称通径相同或者不同的管子，使管路作90°、45°、180°及各种度数的转弯。
弯曲半径小于等于管径的1.5倍属于弯头,大于管径的1.5倍属于弯管.生产弯头的技术要求：要求控制曲率半径。
比如半径长度为1.5D，那么曲率半径必须在所要求的公差范围之内。
由于这些管件大多数用于焊接，为了提高焊接质量，端部都车成坡口，留一定的角度，带一定的边，这一项要求也比较严，边多厚，角度为多少和偏差范围都有规定，几何尺寸上比管件多了很多项。
弯头表面质量和机械性能基本和管子是一样的。
为了焊接方便，和被连接的管子的钢的材质是要相同的。
11.5倍弯头中心高A=通径*1.524,其实就是通径D*倍数,将得出的结果的小数点后面的数字四舍五入取整数,如219的通径D是200,中心高即为200*1.524=304.8,取305;又如114的通径为100,中心高即为100*1.524=15.4,取152。
（适用于DN100 及以上弯头曲率半径的算法方便快捷计算）。
2戳高=中心高+弯头的半径,如1.5倍直径219的弯头的戳高=305+219/2=305+109.5=414.53外弧长度=(中心高+半径)*3.14*2/360*度数,即(戳高)*3.14*2/360*度数,由此可以推算出90度弯头的外弧长度=戳高*3.14/24内弧长度=(中心高-半径)*3.14*2/360*度数5弯头的下料长度=弯头中心高*3.14/2*弯头外径/管材直径+(管材壁厚*3)+加工余量,如用180*8的管子下料,推制273的弯头,用以上公式可以算出,下料长度=381*1.57*273/180+24=931.22mm+加工余量。
管道弯头计算公式
管道弯头计算公式
一、弯头的长度计算公式怎么算
以90°和45°的弯头为例，90°弯头的长度(㎜)=R*1.57 (弯曲半du径单位㎜）2）；90°弯头所需料(M)=直径*2.5*所需个数+半径；45°弯头长度(㎜)弯曲半径乘*ta n22.5°(弯头度数的一半)。
大家在选购弯头的时候，应该根据弯头材质、外径尺寸、厚度而定，会更加合适。
二、管道弯头施工注意事项
1、在切割管道弯头前，要确定管道弯头有无吊好，还先看清两端的直管上有无安装吊筋，是否可靠。
如果无法吊筋的话，两侧直管先用葫芦吊好，方可使用。
这样才牢固，不会出现问题。
2、施工人员在施工前，要先检查看看管道弯头有无存在沙眼、气孔等情况，而且还要看看管道弯头的弯曲角度、外径、长度等等是否正确，如果没问题的话，方可开始施工。
3、为了不让管道弯头受到意外伤害，大家应将待安装的管道弯头放置在木板上，注意不要摆放在地面上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管道热煨弯头弯管计算
管道热煨弯头、弯管计算是确定管道设计参数的重要环节，它关系到工程的安全性、可靠性和经济性。
在进行管道热煨弯头、弯管计算时，需要考虑流体介质的性质、流量、温度、压力等因素，并根据相关的规范和标准进行计算和选择。
下文将介绍管道热煨弯头、弯管计算的基本原理、方法和注意事项。
1.热煨弯头、弯管的基本原理
热煨弯头、弯管的计算是为了保证管道在使用过程中的热膨胀和热应力能够得到合理的控制，防止管道的变形和破裂。
热煨弯头、弯管的计算一般包括以下几个方面的内容：
1.1管道的热膨胀计算
管道的热膨胀是指管道在受热后由于温度升高而引起的长度变化。
根据热力学原理，当管道受热时，其膨胀量与管道的长度、温度变化和材料的线膨胀系数有关。
通过对管道的热膨胀进行计算，可以得到管道的变形量和相关的应力情况。
1.2管道的温度分布计算
当管道中流体温度发生变化时，由于温度梯度的存在会导致管道内部的应力分布不均匀。
通过对管道的温度分布进行计算，可以了解管道各个部位的温度变化情况，为热煨弯头、弯管的设计提供依据。
1.3管道的热应力计算
管道热煨弯头、弯管的设计需要考虑到管道在受热冷却过程中引起的应力分布情况。
由于温度变化引起的热应力会对管道的强度和可靠性产生
影响，因此需要进行热应力计算。
常用的计算方法有静态弯曲应力计算、力在线参照法等。
2.热煨弯头、弯管计算方法
在进行管道热煨弯头、弯管计算时，一般可以采用以下两种方法：
2.1管道热膨胀计算方法
管道的热膨胀计算一般可以采用线膨胀系数法或者一维热传导法。
线膨胀系数法是根据管道材料的线膨胀系数和管道的长度、温度变化来计算管道的膨胀量。
一维热传导法是根据管道中的温度分布来计算管道的膨胀量。
两种方法各有优缺点，可以根据实际情况选择合适的计算方法。
2.2管道热应力计算方法
管道的热应力计算可以根据管道的几何尺寸、材料性能和温度变化来进行。
常用的热应力计算方法有静态弯曲应力计算、力在线参照法等。
静态弯曲应力计算方法是通过计算管道在受热或冷却过程中的应力分布来得出管道的热应力。
力在线参照法是通过对比管道在不同温度下的应力-应变曲线来选取适当的参照温度。
3.管道热煨弯头、弯管计算的注意事项
在进行管道热煨弯头、弯管计算时，需要注意以下几个方面：
3.1管道的设计参数需要符合相关规范和标准的要求，遵循国家和行业的规定。
3.2管道热煨弯头、弯管的计算需要准确的输入流体的性质、流量、温度和压力等参数。
3.3管道的热膨胀计算需要考虑到管道材料的特性，如材料的线膨胀
系数、弹性模量等。
3.4管道的热应力计算需要考虑到管道的几何尺寸、材料的线膨胀系数、弹性模量等因素。
3.5在进行计算时，需要保证计算结果的准确性和可靠性，并进行相
关的校核和验证。
综上所述，管道热煨弯头、弯管的设计和计算是工程中不可忽视的重
要环节，它涉及到工程的安全性、可靠性和经济性。
在进行管道热煨弯头、弯管计算时，需要考虑流体的性质、流量、温度和压力等因素，并根据相
关的规范和标准进行计算和选择，以确保管道在使用过程中能够得到合理
的控制和保护。
