山东建筑大学建筑设备考试范围(2)

合集下载

建筑设备试题库(含答案)整理

建筑设备试题库(含答案)整理

建筑设备试题库(含答案)整理建筑给水系统一般包括建筑小区给水系统和建筑物给水系统。

根据用途,给水系统可以分为生活给水系统、生产给水系统和消防给水系统。

室内给水系统的任务是将城市室外给水管网的水输送到生活、生产和消防用水设备,并满足用水点对水质、水量和水压的要求。

这是一个冷水供应系统。

常用的给水系统设备包括水泵、贮水池、水箱、气压给水装置、变频调节给水装置等增压和储水设备。

建筑消防系统可以分为消火栓给水灭火系统、自动喷水灭火系统和其他使用非水灭火剂的固定灭火系统。

热水供应系统主要由加热设备、管网及其附属设备等组成。

根据供水范围,可以分为局部热水供应系统、集中热水供应系统和区域热水供应系统。

建筑内部排水系统可以分为生活污水排水系统、工业废水排水系统和屋面雨水排水系统。

屋面雨水排水系统分为外排水系统、内排水系统和混合式排水系统。

中水系统由原水收集系统、中水处理系统和中水供水系统组成。

居住小区排水体制分为分流制和合流制。

我国建筑设计气候区域划分为严寒地区、寒冷地区、夏热冬冷地区、夏热冬暖地区和温和地区。

集中供暖系统由热源、供暖管道和热用户组成,其中热用户包括室内供暖、通风空调、热水供应和生产工艺系统等。

锅炉按照燃烧的燃料类型可分为燃煤锅炉、燃油锅炉和燃气锅炉。

在建筑给水系统中,当需要储存和调节水量以及需要稳压和减压时,可以设置水箱。

区域锅炉房和热电厂是应用最广的热源类型。

空气过滤器分为初效、中效和高效三种。

空气洁净技术主要包括除尘、除臭、消毒和离子化。

活性炭过滤器可以除去空气中某些有味、有毒的气体。

压缩式制冷机是由制冷压缩机、冷凝器、膨胀阀和蒸发器四个主要部件组成的一个封闭的制冷剂循环系统。

制冷剂在制冷系统中经历了蒸发、压缩、冷凝和节流四个热力过程。

常用的制冷剂有氨、溴化锂和氟利昂。

热泵机组既可以在夏季制冷也可以在冬季供暖。

通常的热泵机组使用四通换向阀来完成制热的功能。

对空气的主要处理过程包括热湿处理和净化处理。

建筑设备考试题及答案

建筑设备考试题及答案

建筑设备考试题及答案
一、选择题
1. 建筑设备中的通风系统是指什么?
A. 墙体
B. 空气调节设备
C. 地板
D. 外墙保温材料
答案:B. 空气调节设备
2. 建筑设备中的给排水系统主要负责什么功能?
A. 通风
B. 供水和排水
C. 保温
D. 电力照明
答案:B. 供水和排水
3. 建筑设备中的电气系统主要用于什么?
A. 燃气供应
B. 照明和配电
C. 暖气
D. 防火系统
答案:B. 照明和配电
二、填空题
1. 建筑设备中的暖通系统包括___、通风和空调。

答案:供暖
2. 建筑设备中的消防系统主要包括___和灭火设备。

答案:报警
3. 建筑设备中的给排水系统主要由___和下水道组成。

答案:供水管道
三、简答题
1. 简要说明建筑设备在建筑中的重要性。

答:建筑设备是建筑中的重要组成部分,包括通风、空调、给排水、电气等系统,能够保障建筑物的正常运行,并提供舒适的生活和工作
环境。

2. 请列举建筑设备中常见的安全隐患并提出解决方案。

答:常见的安全隐患包括电气故障、供水管道漏水、通风系统故障等。

解决方案包括定期维护检查、及时修复故障、加强设备安全防护等措施。

以上就是建筑设备考试题及答案,希望对您有所帮助。

%8D试大纲--4小时建筑设计快题考试与面试

%8D试大纲--4小时建筑设计快题考试与面试

山东建筑大学建筑设计及其理论、建筑历史与理论专业硕士研究生入学考试(复试)综合素质面试科目考试大纲科目名称:综合素质面试科目代码:一、考试目的考察学生对建筑设计基本概念及理论的掌握情况以及综合处理建筑设计问题的能力,从而较为全面地了解学生的基本专业素养。

建筑设计快题要求考生能系统地掌握建筑设计的基本原理和基本方法,包括建筑与环境相协调、功能组织、交通流线、空间组合、形象塑造、以及相关技术性问题的解决,同时考察学生规范(徒手)表达设计方案的能力。

面试问答主要考察学生的知识面以及对现代建筑设计原理、理论的理解,包括建筑的可持续发展以及地域文化中的建筑设计等问题,并了解学生的语言表达能力。

二、考试内容综合素质面试由4小时建筑设计快题考试与面试问答两部分组成,快题成绩将作为综合素质的评判依据之一。

1、快题设计命题范围中小型民用建筑设计单体设计(面积在1000至3000平方米之间),可能包含有一定量的规划和场地设计的相关内容。

涉及的建筑类型包括:(1)文化类建筑,如:俱乐部、文化馆或小型会议中心、展览或小型博物馆等;(2)旅游接待类建筑,如:中小型旅馆、大型茶社、中小型餐饮娱乐建筑等;(3)中小型改、扩建民用建筑等;(4)中小型办公、教学或商业建筑等。

2、面试问答命题方式与范围命题方式为事先命题、当场抽题回答。

命题范围涵盖建筑历史、传统建筑理论以及现代建筑思潮等方面应知应会的一般专业知识。

三、快题考试要求1、考试时间:4小时(具体时间安排详见复试方案)2、图幅与版面: A2图幅3、表达方式尺规或徒手绘图(均按指定比例),表现方法不限,以表达设计意图为宜。

4、考试工具除图板、绘图纸外,学生自带其余工具。

四、面试问答考试要求1、考试时间:15分钟2、考试程序考生按照规定顺序逐一进行面试问答。

首先由考生进行2分钟自我介绍,然后抽取2道考题,经过规定的准备时间后作答。

五、参考书目《公共建筑设计原理》天津大学主编中国建筑工业出版社 2001《建筑空间组合论》第二版彭一刚著中国建筑工业出版社 1998《建筑设计规范大全》修订缩印本中国建筑工业出版社 2002《建筑设计资料集》第二版中国建筑工业出版社 1994。

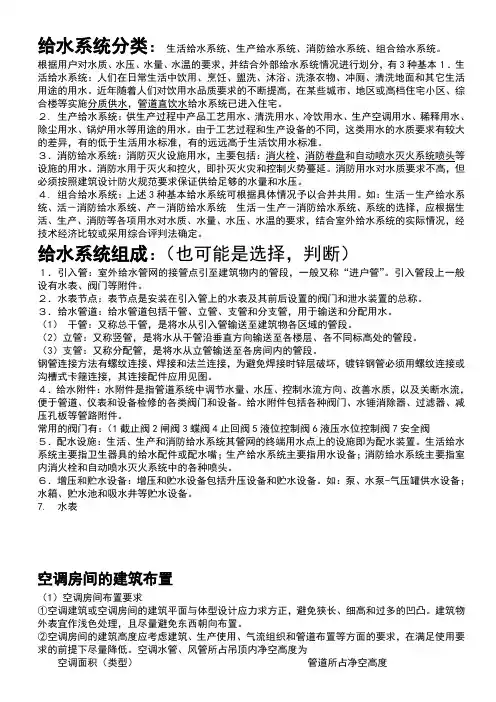

建筑设备考试范围

建筑设备考试范围

给水系统分类:生活给水系统、生产给水系统、消防给水系统、组合给水系统。

根据用户对水质、水压、水量、水温的要求,并结合外部给水系统情况进行划分,有3种基本1.生活给水系统:人们在日常生活中饮用、烹饪、盥洗、沐浴、洗涤衣物、冲厕、清洗地面和其它生活用途的用水。

近年随着人们对饮用水品质要求的不断提高,在某些城市、地区或高档住宅小区、综合楼等实施分质供水,管道直饮水给水系统已进入住宅。

2. 生产给水系统:供生产过程中产品工艺用水、清洗用水、冷饮用水、生产空调用水、稀释用水、除尘用水、锅炉用水等用途的用水。

由于工艺过程和生产设备的不同,这类用水的水质要求有较大的差异,有的低于生活用水标准,有的远远高于生活饮用水标准。

3.消防给水系统:消防灭火设施用水,主要包括:消火栓、消防卷盘和自动喷水灭火系统喷头等设施的用水。

消防水用于灭火和控火,即扑灭火灾和控制火势蔓延。

消防用水对水质要求不高,但必须按照建筑设计防火规范要求保证供给足够的水量和水压。

4. 组合给水系统:上述3种基本给水系统可根据具体情况予以合并共用。

如:生活-生产给水系统、活-消防给水系统、产-消防给水系统生活-生产-消防给水系统、系统的选择,应根据生活、生产、消防等各项用水对水质、水量、水压、水温的要求,结合室外给水系统的实际情况,经技术经济比较或采用综合评判法确定。

给水系统组成:(也可能是选择,判断)1.引入管:室外给水管网的接管点引至建筑物内的管段,一般又称“进户管”。

引入管段上一般设有水表、阀门等附件。

2.水表节点:表节点是安装在引入管上的水表及其前后设置的阀门和泄水装置的总称。

3.给水管道:给水管道包括干管、立管、支管和分支管,用于输送和分配用水。

(1)干管:又称总干管,是将水从引入管输送至建筑物各区域的管段。

(2)立管:又称竖管,是将水从干管沿垂直方向输送至各楼层、各不同标高处的管段。

(3)支管:又称分配管,是将水从立管输送至各房间内的管段。

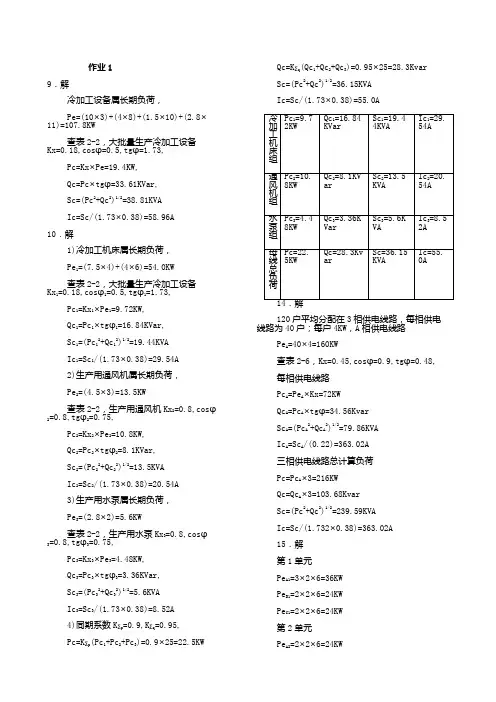

山东建筑大学《建筑电气安装技术》课后题答案

山东建筑大学《建筑电气安装技术》课后题答案

作业19.解冷加工设备属长期负荷,Pe=(10×3)+(4×8)+(1.5×10)+(2.8×11)=107.8KW查表2-2,大批量生产冷加工设备Kx=0.18,cosφ=0.5,tgφ=1.73,Pc=Kx×Pe=19.4KW,Qc=Pc×tgφ=33.61KVar,Sc=(Pc2+Qc2)1/2=38.81KVAIc=Sc/(1.73×0.38)=58.96A10.解1)冷加工机床属长期负荷,Pe1=(7.5×4)+(4×6)=54.0KW查表2-2,大批量生产冷加工设备Kx1=0.18,cosφ1=0.5,tgφ1=1.73,Pc1=Kx1×Pe1=9.72KW,Qc1=Pc1×tgφ1=16.84KVar,Sc1=(Pc12+Qc12)1/2=19.44KVAIc1=Sc1/(1.73×0.38)=29.54A2)生产用通风机属长期负荷,Pe2=(4.5×3)=13.5KW查表2-2,生产用通风机Kx2=0.8,cosφ2=0.8,tgφ2=0.75,Pc2=Kx2×Pe2=10.8KW,Qc2=Pc2×tgφ2=8.1KVar,Sc2=(Pc22+Qc22)1/2=13.5KVAIc2=Sc2/(1.73×0.38)=20.54A3)生产用水泵属长期负荷,Pe3=(2.8×2)=5.6KW查表2-2,生产用水泵Kx3=0.8,cosφ3=0.8,tgφ3=0.75,Pc3=Kx3×Pe3=4.48KW,Qc3=Pc3×tgφ3=3.36KVar,Sc3=(Pc32+Qc32)1/2=5.6KVAIc3=Sc3/(1.73×0.38)=8.52A4)同期系数KΣp=0.9,KΣq=0.95,Pc=KΣp(Pc1+Pc2+Pc3)=0.9×25=22.5KWQc=KΣq(Qc1+Qc2+Qc3)=0.95×25=28.3KvarSc=(Pc2+Qc2)1/2=36.15KVAIc=Sc/(1.73×0.38)=55.0A120户平均分配在3相供电线路,每相供电线路为40户;每户4KW,A相供电线路Pe A=40×4=160KW查表2-6,Kx=0.45,cosφ=0.9,tgφ=0.48,每相供电线路Pc A=Pe A×Kx=72KWQc A=Pc A×tgφ=34.56KvarSc A=(Pc A2+Qc A2)1/2=79.86KVAIc A=Sc A/(0.22)=363.02A三相供电线路总计算负荷Pc=Pc A×3=216KWQc=Qc A×3=103.68KvarSc=(Pc2+Qc2)1/2=239.59KVAIc=Sc/(1.732×0.38)=363.02A15.解第1单元Pe A1=3×2×6=36KWPe B1=2×2×6=24KWPe C1=2×2×6=24KW第2单元Pe A2=2×2×6=24KWPe B2=3×2×6=36KWPe C2=2×2×6=24KW住宅各相总负荷Pe A=Pe A1+Pe A2=36+24=60KWPe B=Pe B1+Pe B2=24+36=60KWPe C=Pe C1+Pe C2=24+24=48KW最大相与最小相之差ΔP=60-48=12KW住宅三相总负荷Pe=Pe A+Pe B+Pe C=60+60+48=168KWΔP/Pe=12/168=7.14%<10%按三相对称负荷计算,三相总负荷为168KW。

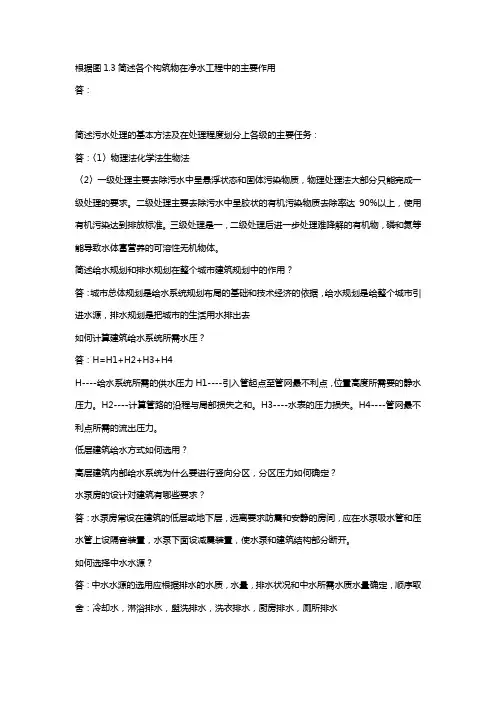

大学建筑设备考试资料

大学建筑设备考试资料

根据图1.3简述各个构筑物在净水工程中的主要作用答:简述污水处理的基本方法及在处理程度划分上各级的主要任务:答:〈1〉物理法化学法生物法〈2〉一级处理主要去除污水中呈悬浮状态和固体污染物质,物理处理法大部分只能完成一级处理的要求。

二级处理主要去除污水中呈胶状的有机污染物质去除率达90%以上,使用有机污染达到排放标准。

三级处理是一,二级处理后进一步处理难降解的有机物,磷和氮等能导致水体富营养的可溶性无机物体。

简述给水规划和排水规划在整个城市建筑规划中的作用?答:城市总体规划是给水系统规划布局的基础和技术经济的依据,给水规划是给整个城市引进水源,排水规划是把城市的生活用水排出去如何计算建筑给水系统所需水压?答:H=H1+H2+H3+H4H----给水系统所需的供水压力H1----引入管起点至管网最不利点,位置高度所需要的静水压力。

H2----计算管路的沿程与局部损失之和。

H3----水表的压力损失。

H4----管网最不利点所需的流出压力。

低层建筑给水方式如何选用?高层建筑内部给水系统为什么要进行竖向分区,分区压力如何确定?水泵房的设计对建筑有哪些要求?答:水泵房常设在建筑的低层或地下层,远离要求防震和安静的房间,应在水泵吸水管和压水管上设隔音装置,水泵下面设减震装置,使水泵和建筑结构部分断开。

如何选择中水水源?答:中水水源的选用应根据排水的水质,水量,排水状况和中水所需水质水量确定,顺序取舍:冷却水,淋浴排水,盥洗排水,洗衣排水,厨房排水,厕所排水建筑排水系统中水封的作用是什么?应如何防止水封受破坏?答:作用:阻止排水管道中的臭气和其他的有害易燃气体及虫类进入室内造成危害。

水封高度一般在50-100mm之间。

单立管排水系统和一般专用的通气管排水系统相同处有哪些?答:请叙述套件中的作用及几种管件的连接形式和优缺点答:简述钢管在给水工程中的优缺点及用途答:优点,具有强度高承受流体的压力大,抗震性能好,质量比铸铁管轻。

大学《建筑设备》试题库及答案

大学《建筑设备》试题库及答案

每个防烟分区的建筑面积不宜超过()m2。

收藏A.200B.1000C.100D.500回答错误!正确答案: D光通量的单位是( )。

收藏A.流明(lm)B.坎德拉(cd)C.勒克斯(lx)D.尼特(nt)回答错误!正确答案: A消防水池应设成两个,补水时间不应超过()小时。

收藏A.2B.48C.10D.20回答错误!正确答案: B适用于高大建筑的舒适性空调的气流组织方式是( )。

收藏A.孔板送风B.喷口送风C.侧向送风D.散流器送风回答错误!正确答案: B在机械供暖系统中,如果出现各立管的压力不平衡,近立管流量超过要求,远立管流量不足,引起在水平方向上冷热不均的现象称为()。

收藏A.系统的水平失调B.同程系统C.异程系统D.分区采暖回答错误!正确答案: A布置自然通风车间的进风窗时,夏季进风窗的下缘距室内地坪一般不高于()m。

收藏A.1.0B.1.2C.0.6D.1.5回答错误!正确答案: B一天内室外给水管网压力大部分时间能满足要求,仅在用水高峰时刻因用水量增加而不能满足建筑上层用水需时,可采用的给水方式是( )。

收藏A.仅设水箱的给水方式B.简单的给水方式C.气压给水方式D.设水泵和水箱的给水方式回答错误!正确答案: A适用于通风空调系统的风机是()。

收藏A.低压通风机B.全压通风机C.中压通风机D.高压通风机回答错误!正确答案: A设置水箱的房间,净高不得低于()m。

收藏A.3.2B.3.0C.2.2D.2.6回答错误!正确答案: C在自然通风系统设计计算时,必须定量进行计算的是( )。

收藏A.热压B.风压C.房间的进深D.房间的层高回答错误!正确答案: A喷水室由( )、喷水管路、挡水板、集水池和外壳等组成。

收藏A.喷嘴B.加湿器C.加热器D.风机回答错误!正确答案: A一天内室外给水管网压力大部分时间能满足要求,仅在用水高峰时刻因用水量增加而不能满足建筑上层用水需时,可采用的给水方式是( )。

山东建筑大学预算考试题及答案及考试说明

山东建筑大学预算考试题及答案及考试说明

山东建筑大学预算考试题及答案及考试说明预算综合练习题1、何谓规费?它有哪些内容?P25、P27答:规费是指政府和有关权利部门规定必须缴纳的费用。

包括:(1)工程排污费(2)工程定额测定费(3)社会保障费2、什么是措施费?内容有哪些?P26答:措施费是指为完成工程项目施工,发生于该工程施工前和施工过程中非工程实体项目的费用。

包括:(1)环境保护费(2)文明施工费(3)临时设施费(4)夜间施工费(5)二次搬运费(6)大型机械设备进出场及安拆费(7)脚手架费(8)已完工程及设备保护费(9)施工排水、降水费(10)冬、雨季施工增加费(11)组装平台费(12)设备管道施工安全、防冻和焊接保护措施费(13)压力容器和高压管道的检验费(14)焦炉施工大棚费(15)焦炉烘炉、热态工程费(16)管道安装后的充气保护措施费(17)隧道内施工的通风、供水、供气、供电、照明及通信设施费(18)格架式抱杆费(19)总承包服务费3、什么是材料费?它由几部分构成?P24答:材料费指施工过程中耗费的构成工程实体的原材料、辅助材料、构配件、零件、半成品的费用。

(1)材料原价(2)材料运杂费(3)运输损耗费(4)采购及保管费(5)检验试验费4、何谓企业管理费?它有哪些内容?P27答:企业管理费指建筑安装企业组织施工生产和经营管理所需费用。

包括:(1)管理人员工资(2)办公费(3)差旅交通费(4)固定资产使用费(5)工具用具使用费(6)劳动保险费(7)工会经费(8)职工教育经费(9)财产保险费(10)财务费(11)税金(12)其他5、何谓施工机械使用费?它由哪些费用组成?P25答:施工机械使用费指施工机械作业所发生的机械使用费以及机械安拆费和场外运费。

包括:(1)折旧费(2)大修理费(3)经常修理费(4)安拆费及场外运费(5)人工费(6)燃料动力费(7)车船使用税6、一供热管道,规格为D114×4,该管穿墙需加设套管,试确定该管道穿墙套管规格。

山东建筑大学机械设计基础_复习大纲

山东建筑大学机械设计基础_复习大纲

各章基本内容、重点难点、自我测验及作业绪论基本内容课程的研究对象和内容,机器、机构与机械的概念,课程地位及学习目的、学习方法。

重点重点:课程的研究对象及机器和机构的含义和特征。

自我测验1 、《机械设计基础》课程研究的对象与内容是什么 ?2 、什么是机械、机器、机构、构件、零件 ?作业简述对《机械设计基础》课程的认识,并介绍本人的兴趣、爱好和特长。

平面机构的运动简图及其自由度基本内容运动副的概念,机构运动简图的绘制,机构的自由度计算。

重点难点重点:机构中各种常见运动副,机械运动简图的绘制,机构自由度的计算和机构具有确定运动的条件。

难点:计算机构自由度时虚约束的正确判别。

自我测验•关于机构的组成要素:•什么是构件 ? 构件与零件有什么区别 ?•什么是运动副 ? 运动副有哪些常用类型 ?•什么是运动链 ? 什么是机构 ?•常用机构中构件和运动副的简图符号怎样表达?•如何绘制机构运动简图 ? ( 有实验课练习 )•什么是自由度 ? 什么是约束 ? 自由度、约束、运动副之间存在什么关系?平面机构自由度如何计算?•机构自由度的意义和机构具有确定运动的条件是什么?•什么是复合铰链 ? 在计算机构自由度时,如何处理复合铰链 ?•什么是局部自由度 ? 在计算机构自由度时,如何处理局部自由度 ?•什么是虚约束 ? 机构中的虚约束起什么作用 ? 机构中常见的虚约束有哪几种 ? 在计算机构自由度时,如何处理虚约束 ?•什么是基本杆组 ? Ⅱ级杆组有几种型式 ?•机构的组成原理是什么 ?•如何对机构进行结构分析 ?作业习题: 3-1 、 3-2 、 3-3 、连杆机构及其设计基本内容四杆机构的类型及其演化,平面四杆机构的基本特性,平面四杆机构设计。

重点难点重点:①平面四杆机构的基本类型。

②四杆机构极位夹角、行程速比系数、压力角、传动角、死点等基本概念③四杆机构基本设计方法。

难点:平面四杆机构基本特性分析和设计方法。

自我测验•平面四杆机构的基本型式是什么 ? 它有哪些演化形式?其演化目的是什么 ?•曲柄摇杆机构、双曲柄机构和双摇杆机构的特点各是什么 ? 他们有哪些用途 ?•什么叫周转副 ? 什么叫摆动副?什么叫曲柄?曲柄一定是最短杆吗?•铰链四杆机构有曲柄的条件是什么 ?•什么是连杆机构的压力角 ? 什么是传动角 ? 常见四杆机构最大压力角(或最小传动角)发生在什么位置?;•什么是极位夹角 ? 什么是急回运动 ? 什么是行程速比系数 ? 机构具有急回特性的意义是什么?•什么是机构的死点位置 ? 如何利用和避免死点?•平面四杆机构设计的基本命题有哪些?设计方法有哪些?各具有什么特点?作业1. 习题: 3 - 4 、 3-8 、 3 - 9 、 3 - 122. 收集连杆机构的应用实例 ( 不少于 10 例,标出其出处,列出参考文献 ) ,并说明其功能和工作原理。

建筑设备考试题及答案

建筑设备考试题及答案

建筑设备考试题及答案一、单项选择题(每题2分,共20分)1. 建筑设备中,用于调节室内温度的设备是()。

A. 照明设备B. 通风设备C. 空调设备D. 给排水设备答案:C2. 建筑给排水系统中,负责将污水排出建筑物的系统是()。

A. 雨水排放系统B. 饮用水供应系统C. 污水排放系统D. 消防给水系统答案:C3. 以下哪个不是建筑电气设备的主要组成部分?()A. 电缆B. 开关C. 管道D. 配电箱答案:C4. 建筑通风系统中,用于排除室内有害气体的设备是()。

A. 送风机B. 排风机C. 空气过滤器D. 空气加湿器答案:B5. 建筑供暖系统中,使用热水作为热媒的系统是()。

A. 蒸汽供暖系统B. 电热供暖系统C. 热水供暖系统D. 辐射供暖系统答案:C6. 建筑设备中,用于测量室内温度的仪器是()。

A. 温度计B. 湿度计C. 压力计D. 流量计答案:A7. 建筑设备中,用于调节室内湿度的设备是()。

A. 空调设备B. 通风设备C. 加湿器D. 除湿器答案:C8. 建筑电气设备中,用于保护电路不受过载损害的设备是()。

A. 保险丝B. 断路器C. 接触器D. 继电器答案:B9. 建筑给排水系统中,用于储存和调节水量的设备是()。

A. 水泵B. 水箱C. 水表答案:B10. 建筑设备中,用于照明的设备是()。

A. 空调设备B. 通风设备C. 给排水设备D. 照明设备答案:D二、多项选择题(每题3分,共15分)11. 建筑设备中,以下哪些属于供暖系统的主要组成部分?()A. 锅炉B. 散热器C. 空调器答案:A, B, D12. 建筑电气设备中,以下哪些是常见的配电设备?()A. 配电柜B. 配电箱C. 电缆D. 断路器答案:A, B, D13. 建筑给排水系统中,以下哪些是供水系统的主要组成部分?()A. 水泵B. 水箱C. 水表D. 污水排放系统答案:A, B, C14. 建筑通风系统中,以下哪些是送风系统的主要组成部分?()A. 送风机B. 排风机C. 空气过滤器D. 空气加湿器答案:A, C, D15. 建筑设备中,以下哪些是测量和控制设备?()A. 温度计B. 湿度计C. 压力计D. 流量计答案:A, B, C, D三、判断题(每题2分,共20分)16. 建筑设备中的照明设备主要是为了提供足够的光线,以保证人们在室内的正常活动。

建筑设备试题库及答案

建筑设备试题库及答案

建筑设备试题库及答案一、单项选择题1. 建筑设备主要包括()。

A. 供暖、通风、空调、给排水B. 供电、供水、供气、通讯C. 建筑结构、建筑装饰、建筑设备D. 消防、安防、节能、环保答案:A2. 热水锅炉按燃料分类,可分为()。

A. 燃煤锅炉、燃气锅炉、燃油锅炉B. 蒸汽锅炉、热水锅炉、电锅炉C. 层燃锅炉、室燃锅炉、循环流化床锅炉D. 手动控制锅炉、自动控制锅炉答案:A3. 下列属于建筑设备管理系统的是()。

A. 建筑智能化系统、建筑安全系统B. 建筑给排水系统、建筑供暖系统C. 建筑通风系统、建筑空调系统D. 建筑结构系统、建筑装饰系统答案:A4. 建筑设备施工图中,表示管道走向的线型是()。

A. 粗实线B. 中实线C. 细实线D. 虚线答案:A5. 建筑设备施工图中,表示管道连接的符号是()。

A. 圆圈B. 箭头C. 三角D. 方框答案:A6. 建筑设备施工图中,表示阀门的是()。

A. 斜线B. 波浪线C. 直线D. 圆圈答案:D7. 建筑设备施工图中,表示管道的直径、长度的是()。

A. 文字B. 数字C. 符号D. 图例答案:B8. 建筑设备施工图中,表示设备名称、型号、参数的是()。

A. 文字B. 数字C. 符号D. 图例答案:A9. 建筑设备施工图中,表示设备连接方式的是()。

A. 文字B. 数字C. 符号D. 图例答案:C10. 建筑设备施工图中,表示设备位置、朝向的是()。

A. 文字B. 数字C. 符号D. 图例答案:D二、多项选择题1. 建筑设备的分类包括()。

A. 供暖设备B. 通风设备C. 空调设备D. 给排水设备E. 供电设备F. 供水设备G. 供气设备H. 通讯设备答案:ABCD2. 建筑设备施工图中,常用的图例包括()。

A. 阀门B. 泵C. 风机D. 锅炉E. 空调器F. 给排水管道G. 供暖管道H. 通风管道答案:ABCDEFGH3. 建筑设备管理系统主要包括()。

建筑设备考试----复习要点答案

建筑设备考试----复习要点答案

一、建筑给排水施工图识读。

(一)下图1为某室外给排水平面图,仔细阅读后请回答相关问题。

图1某室外给排水平面图1、给水排水施工图的一般规定。

答:(1)建筑给排水施工图的图纸幅面丶比例丶字体丶图线丶尺寸标注等内容除了要符合《建筑给水排水制图标准》外,还应符合《房屋建筑制图统一标准》等现行建筑制图标注的相关规定(2)建筑结排水施工图中常用图例可参照标准规定画出,标准图例中没有的,可自行规定。

(3)建筑排水施工图排水管道的标高标注于管中心,排水管道的标高标注在管底,单位m。

应注在管段的末端丶翻身及交叉处,要能反映管道的起伏与坡度变化。

(4)管径规格的标注方法:焊接钢管丶铸铁管一般标注公称直径,病在数字前加符号“DN”;无缝钢管丶铜管丶补休钢管等一般以外径x壁厚进行标注,并在数字前加符号“D”;塑料管宜按产品规定的标注要求进行;排水管道以内径“d”表示。

以上规格单位均为mm。

(5)给水排水立管的编号,可以用中线单圈,内注阿拉伯数字。

立管编号同时标注于首层丶标准层及系统图所对应的同一立管旁。

当给水或排水管得立管对于一是,宜用阿拉伯数字编号。

2、给水排水施工图施工说明包含哪些内容?答:主要阐述建筑的工程概况丶设计依据丶执行标准丶设计技术参数;包括系统布置形式丶给水方式;采用的管材种类丶接口方式丶敷设方式及安装要求;管道的防腐丶防冻和防结露的方法;卫生器具的类型及安装方式,水压试验要求;施工中需参照的标准图集的名称及页码;安装和调节运行时应遵循的标准和规范,另外还应绘制出施工中所用的图例3丶给排水平面图包含哪些内容?答:(1)各用水设备和卫生器具的类型及平面位置。

(2)各干管丶立管丶支管的平面位置,立管编号和管道的敷设方式(3)管道附件(阀门丶水表等)的平面位置丶规格丶种类丶敷设方式等(4)给水引入管和污水排出管的平面位置丶编号以及室外给排水管网的联系。

4、如何识读建筑给排水施工图纸?答:识图是先看设计和施工说明,了解给排水施工图的图例,如管道所选用的材料及施工方法丶卫生器具的类型和位置等,再看给排水的平面图和系统图。

山东建筑大学建筑设备考试范围 (2)

山东建筑大学建筑设备考试范围 (2)

1.标准大气压下绝对压强与相对压强的差值是多少?1.013×105Pa2.真空状态下,容器内的绝对压强是大于还是小于大气压?小于3.湖中的水盆中的水给水管道中的水非满流排水横管中的水哪个属于压力流?给水管道中的水4.小管径自来水镀锌钢管的连接方式?丝扣连接5.单向阀的作用?防止水倒流6.反水湾(水封)作用?水封是利用一定高度的静水压力来抵抗排水管内气压变化,防止管内气体进入室内的措施。

7.直接给水设水箱的给水设水泵的给水设水箱与水泵的给水哪种最完善?设水箱与水泵的给水水泵能及时向水箱供水,可缩小水箱的容积,又因水箱的调节作用,水泵出水量稳定,能保持在高效区运行8.增压设备有哪几类?水泵气压罐9.消防高位水箱设计时,水箱与消防给水管网之间一般都装有单向阀,作用?防止水倒流10.室内消火栓设计时,消火栓的间距s,应该小于等于消火栓保护半径r的多少倍?根号211、湿式自动喷淋系统中,闭式喷头自动打开喷水由于什么原因闭式喷头跟烟感、温感是分开的,它只能通过感应温度,当温度达到玻璃球的动作温度是玻璃球炸裂,喷头喷水。

12、自动循环的太阳能热水系统,太阳能集热管的安装应比水箱的高度高还是低?低,因为水受热体积膨胀,密度降低,可与水箱中密度较大的冷水自动进行水循环。

13、同程式供暖系统与异程式相比特点同程式管道用量大,但通过各个立管环路的压力损失容易平衡,可以消除或见青年系统的水平失调14、双管供暖系统与单管供暖相比特点是双管供暖系统立管数量少,但是如果总立管采用单立管跨越系统,由于低层用户回水温度过低,则散热器的初投资太大,总体上要增加20%~30%的散热面积,所以楼内系统立管为双管系统是常用的系统形式。

双管系统又可分为同程双管系统和异程双管系统。

由于使用高阻力温控阀可以克服垂直双管系统自然循环的压降,所以两者之间在热力工况方面区别不大。

但是比较管路布置可以发现同程式系统比异程式系统多一根管路。

从克服垂直失调的角度,楼内宜采用垂直双管下供下回异程式系统。

建筑设备考试大纲

建筑设备考试大纲

黑龙江省高等教育自学考试建筑工程(080806)专业(独立本科段)建筑设备考试大纲(课程代码 2446)黑龙江省高等教育自学考试委员会办公室二○○九年十月课程性质与设置目的《建筑设备与工程》是建筑类院校的建筑学专业、环境艺术专业、土木建筑专业、结构专业、城市规划专业、管理工程专业以及其它非“建筑环境与设备专业”的土木门类专业本科生的专业课。

建筑设备工程(含水、暖、电)是建筑工程、建筑工程管理、建筑学、环境艺术、建筑环境与设备(暖通空调工程)、物业管理、市场营销等本、专科专业的公共技术课。

是上述各专业必修课程。

通过《现代建筑设备与工程》课程的讲授,使上述各专业的学生可以系统地了解建筑设备与环境专业中的主要专业课的基础理论、知识和基本方法。

并使学生初步掌握目前建筑设备与环境专业与其所学专业相关联的各系统形式及设计理论和要点,使之能够将所学专业与本门课程的知识有机的结合起来,从而让学生基本的掌握工程设计、管理、施工中各专业配合协调的知识和能力。

通过本课程的学习,应达到以下要求:●了解、熟知我国水资源的现状与特点,增强保护水资源、水环境的意识。

●了解、熟知城市给水排水系统及组成,给水及排水处理方法及工艺。

●熟悉、掌握建筑给水系统的类型及要求、给水系统的组成、建筑所需压力、给水方式、管道布置要求、用水定额及设计秒流量、管网水力计算内容、方法与步骤、给水设备与装置、饮水供应。

●熟悉、掌握建筑消防设备的类型、室内消火栓系统的组成、附件(消火栓箱、屋顶消火栓、水泵接合器、减压阀)、消火栓布置、消防管道布置要求。

●熟悉、掌握建筑排水类别、排水体制、排水系统的组成、排水管道布置要求、排水定额和设计秒流量、管网水力计算方法、步骤。

●了解庭院及小区排水系统布置、组成。

●了解、掌握屋面排水类型、各类型组成、布置要求。

●了解高层建筑给水类型、给水方式,高层建筑排水设计、管道布置要求,高层建筑消防设计、管道布置要求;特殊设施水景、游泳池。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

山东建筑大学建筑设备考试范围(2)
1.标准大气压下绝对压强与相对压强的差值是多少?
1.013×105Pa
2.真空状态下,容器内的绝对压强是大于还是小于大气压?
小于
3.湖中的水盆中的水给水管道中的水非满流排水横管中的
水哪个属于压力流?
给水管道中的水
4.小管径自来水镀锌钢管的连接方式?丝扣连接
5.单向阀的作用?防止水倒流
6.反水湾(水封)作用?
水封是利用一定高度的静水压力来抵抗排水管内气压变化,防止管内气体进入室内的措施。

7.直接给水设水箱的给水设水泵的给水设水箱与水泵的给水
哪种最完善?
设水箱与水泵的给水水泵能及时向水箱供水,可缩小水箱的容积,又因水箱的调节作用,水泵出水量稳定,能保持在高效区运行
8.增压设备有哪几类?水泵气压罐
9.消防高位水箱设计时,水箱与消防给水管网之间一般都装有单向
阀,作用?防止水倒流
10.室内消火栓设计时,消火栓的间距s,应该小于等于消火栓保护半
径r的多少倍?
根号2
11、湿式自动喷淋系统中,闭式喷头自动打开喷水由于什么原因
闭式喷头跟烟感、温感是分开的,它只能通过感应温度,当温度达到玻璃球的动作温度是玻璃球炸裂,喷头喷水。

12、自动循环的太阳能热水系统,太阳能集热管的安装应比水箱
的高
度高还是低?
低,因为水受热体积膨胀,密度降低,可与水箱中密度较大的冷水自动进行水循环。

13、同程式供暖系统与异程式相比特点
同程式管道用量大,但通过各个立管环路的压力损失容易平衡,可以消除或见青年系统的水平失调
14、双管供暖系统与单管供暖相比特点是
双管供暖系统立管数量少,但是如果总立管采用单立管跨越系统,由于低层用户回水温度过低,则散热器的初投资太大,总体上要增加20%~30%的散热面积,所以楼内系统立管为双管系统是常用的系统形式。

双管系统又可分为同程双管系统和异程双管系统。

由于使用高阻力温控阀可以克服垂直双管系统自然循环的压降,所以两者之间在热力工况方面区别不大。

但是比较管路布置可以发现同程式系统比异程式系统多一根管路。

从克服垂直失调的角度,楼内宜采用垂直双管下供下回异程式系统。

15、建筑通风是为了
建筑通风分为自然通风和机械通风,是指建筑物室内污浊的空气直接或净化后排至室外,再把新鲜的空气补充进去,从而保持室内的空气环境符合卫生标准。

其目的:①保证排除室内污染物②保证室内人员的热舒适③满足室内人员对新鲜空气的需要
16、封闭式集中空调系统与直流式相比其特点
17、为了对送风减湿及加湿,在喷水室内喷入不同的温度的水,与送风直接进行湿热交换:如果减湿,喷水的温度应比空气露点的温度高还是低?

18、正压送风系统的作用是
中央空调的正压送风是一种空调和通风的工艺要求,即所需空调的场所气压要大于临界区的气压,在保证空调的前提下要不停的有新风补入。

手术室、大型计算机室、精密仪表制造车间、高级人物住所
等常规设置。

正压送风量是防烟楼梯间及前室正压系统的关键参数。

在高层建筑正压送风系统中,为使系统满意地运行,要求进人到被保护楼梯间竖井中的空气绝不能被烟气所污染。

所以设置正压送风系统在在火场上为逃生人员提供新鲜空气,并利用风压延缓烟气的蔓延
19、排烟机在火灾时应如何工作
20、排烟口应设置在什么位置
走廊排烟口应设在顶棚或者靠近顶棚的墙面上,在顶棚上条缝形要比方形排烟口更为有效,房间的排烟口应设在防烟分区顶棚上或靠近顶棚的墙面上,且距本防烟分区最远点的水平距离不超过30米(水平距离是烟气流动路线的水平长度),一般尽可能设在防烟分区的中心部位。

排烟口高度必须在距平顶800mm以内,当平顶高度超过3米,则可设在距地面2米以上或可设在地面与平顶之间1/2以上高度的墙面上。

排烟口的尺寸根据烟气通过排烟口有效断面的速度不大于10m /s来确定。

11.某容器的绝对压强为3个大气压,其相对压强是多少?
两个大气压
12.供暖管道中的水盆中的水给水管道中的水气压给水罐中的水哪个属于无压流?
盆中的水
13.PPR管的连接方式?
热熔器焊接用带丝件连接快接接头螺纹连接热熔
14.安全阀的作用?
安全阀在系统中起安全保护作用。

当系统压力超过规定值时,安全阀打开,将系统中的一部分气体/流体排入大气/管道外,使系统压力不超过允许值,从而保证系统不因压力过高而发生事故。

15.贮水设备有哪些?贮水池吸水井水塔水箱
16.消防设计中,通过设置消防水池来满足消防供水的可靠性,消防泵出水处有单向阀,该单向阀作用?
防止水倒流
17.室内消火栓设计时,消火栓保护半径R由哪些因素决定?
水带敷设长度水枪充实水柱在平面上的投影长度
18.湿式报警阀独立的报警装置是?
19.异程式供暖系统与同程式相比特点?
异程式管道用量小,但通过各个立管环路的压力损失较难平衡,易出现近处立管流量超过要求,而远处立管流量不足,从而引起水平方向受热不均
20.单管供暖系统比双管供暖特点?
造价低廉,占地面积少,但是调节性能普遍低于双管系统,单管顺流系统用户根本无法调节,
所以只能考虑使用单管跨越式系统。

21.直流式集中空调系统与封闭式相比特点?
22.为了对送风减湿及加湿,在喷水室内喷入不同温度的水,与送风直接进行热湿交换,如果加湿,喷水温度应高于还是低于空气露点的温度?高于
23.为了保证人员在火灾状态下顺利逃生,建筑物设置防排烟设施,其中防烟的措施是?
设置防烟分区
24.工程大气压等于多少?一个标准大气压
25.供水系统常用的阀门有哪些?
截止阀闸阀蝶阀旋启式止回阀升降式止回阀消声止回阀梭式止回阀浮球阀液压水位控制阀弹簧式安全阀拉杆式安全阀
26.下列属于无压流的是?
27.给水管道的常用连接方式?丝扣连接焊接熔接粘接水泥捻口连接
采用专用管件连接其它临时连接方法法兰连接管道承插口连接卡套式连接
沟槽式连接
29.按负担室内负荷所用的介质的种类空调系统分为哪几类?
全空气式空调系统全水式空调系统空气---水式空调系统制冷剂直接蒸发式空调系统
30.70℃防火阀是属于什么系统,如何工作?
70℃防火阀一般用在通风和空调管道上,以及通风及空调管道过防火分区或者防火墙、进
机房等地方,主要作用就是发生火灾时候能切断通风及空调管路,防止火灾在管道内蔓延。

31.280℃排烟防火阀,属于什么系统?如何工作?
280℃防火阀一般用在防排烟系统中,平时常开,发生火灾时候达到了280度后能自动关闭,并输出信号到消防控制室,防止火灾的进一步扩散。

280℃防烟阀一般做排烟口来用,平常常闭,发生火灾时打开,通过附近的控制探头或者消防控制室启动,进行排烟,280℃时关闭。

32.排烟口的开启方式有哪几种?自动开启手动开启
33.小便器主要有哪几种类型?挂式立式
34.供水系统的给水方式有哪几种?
直接给水方式设水箱的给水方式设水泵的给水方式设水泵和水箱的给水方式气压给水方式分区给水方式分质给水方式
35.高层民用建筑高度超过100m,消火栓的充实水柱不应小于多少?10m
36.室内消火栓有哪几部分组成?
水枪水带消火栓管网水源当室外管网压力不足是需设置消防水泵消防水箱
37.雨水外排水方式主要有哪几类?
檐沟外排水天沟外排水
38.湿式自动喷淋系统,主要由哪几部分组成?
闭式喷头湿式报警阀报警装置管系供水设施
39.高层建筑排水技术措施有哪几类?
苏维脱排水系统旋流排水系统芯型排水系统UPVC螺旋排水系统
40.按供水干管的位置不同,供暖系统的主要方式有?
上供下回下供上回下供下回上供上回
42.根据水质不同,及主要工艺不同设计一套中水处理工艺流程图
P86
43.分别设计1双管上供下回下供上回下供下回上供上回同程式异程式供暖系统示意图P136
44. 分别设计1单管上供下回下供上回同程式异程式供暖系统示意图P136
45.分别设计1直接供水水泵供水水箱供水水泵与水箱给水系统原理图,简述其工作原理P33P34。

相关文档
最新文档
