7448数码管译码器逻辑符号
实验4组合逻辑器件的应用(I)-译码器及其应用—74LS138、74LS148
3 实验设备与器件
3 实验设备与器件
KHM-2B型模拟实验装置
4 实验内容及步 骤
4 实验内容及步骤
实验项目
74LS138译码器逻辑功能测试； 用74LS138构成时序脉冲分配器； 用两片74LS138构成一个4-16线译码器（两组结合）； 74LS148优先编码器的逻辑功能测试。 数码显示小实验。
掌握用集成译码器、编码器组合逻辑电路的
方法；
熟悉数码管的使用。
2 实验原理
2 实验原理
译码器
一个多输入、多输出的组合逻辑电路；
作用：“翻译”；
用途：1. 代码转换 2. 终端数字显示 3. 数据分配
4. 存储器寻址 5. 组合控制信号；
分类：通用译码器和显示译码器，通用译码器又有变 量译码器、代码变换译码器。
4 实验内容及步骤
5 实验报告要求
5 实验报告要求
复习有关译码器和分配器的原理； 用译码器、优先译码器对实验内容中各函数式进行
预设计。
认真仔细、整洁干净、内容充实、数据准确
下次实验内容：组合逻辑电路的应用-74LS151/153
谢谢！
2 实验原理
74LS138组合4/16译码器
如图，问第一片和第二片分别负责哪些状态？
2 实验原理
8-3线优先编码器-74LS148
74LS148的逻辑图和引脚图
真值表
2 实验原理
数码显示译码器
LED数码管
（a）共阴 （b）共阳
2 实验原理
数码显示译码器
BCD码七段译码驱动器
引脚图
Z A B C A B C A BC ABC
Y0 A2 A1 A0 Y1 A2 A1 A0 Y2 A2 A1 A0 Y3 A2 A1 A0
7448数码管译码器逻辑符号
7448数码管译码器逻辑符号7448数码管译码器是一种常用的数字逻辑集成电路，它能够将二进制代码转换为七段数码管上显示的相应数字和字母字符。
这种译码器具有广泛的应用，可以在计算机、通信、仪器仪表等领域中发挥重要作用。
7448数码管译码器的输入是一个4位的二进制代码，输出是对应的七段数码管上的显示字符。
它可以译码的输入范围是从0000到1111，对应的输出范围是从0到F（十六进制）。
下面我们来详细介绍7448数码管译码器的逻辑符号和工作原理。
7448数码管译码器的逻辑符号如下所示：```___D3 -| |- VccD2 -| |D1 -| |- aD0 -| |- bCPL -| |- cPL -| |- dGND -|___|- ef```其中，D0、D1、D2和D3是译码器的输入引脚，它们对应四位二进制代码的每一位。
a、b、c、d、e、f和g是译码器的输出引脚，它们对应七段数码管的每一段。
7448数码管译码器的工作原理如下：1. 根据输入的四位二进制代码，译码器将会识别出输入所对应的数字或字母字符。
2. 根据输入代码和译码表，译码器将会输出对应的七段数码管显示字符的控制信号。
3. 根据输出的控制信号，数码管将会点亮对应的段，从而显示出相应的数字或字母字符。
7448数码管译码器内部采用了译码表来实现将输入代码转换为显示字符的功能。
下面是一个简化的译码表示例：```________|__a___ |f| |b || g | ||_____|__||__g__| |e| |c || d | ||_____|__|```译码表中的每一行代表一个十六进制数字或字母字符。
每一列代表七段数码管的一个段，其中a、b、c、d、e、f和g对应译码器的输出引脚。
通过查表的方式，译码器可以准确选择正确的输出段，从而显示出正确的数字或字母字符。
7448数码管译码器的逻辑功能是通过门电路和触发器电路实现的。
它内部包含了多个与门、多个非门和多个触发器。
七段显示译码器7448功能,引脚图及应用电路
七段显示译码器7448功能,引脚图及应用电路数字显示译码器是驱动显示器的核心部件，它可以将输入代码转换成相应的数字显示代码，并在数码管上显示出来。
图8-51所示为七段显示译码器7448的引脚图，输入A3 、A2 、A1和A0接收四位二进制码，输出a～g为高电平有效，可直接驱动共阴极显示器，三个辅助控制端、、，以增强器件的功能，扩大器件应用。
7448的真值表如表8-20所示。
从功能表可以看出，对输入代码0000，译码条件是：灯测试输入和动态灭零输入同时等于1，而对其他输入代码则仅要求=1，这时候，译码器各段a～g输出的电平是由输入代码决定的，并且满足显示字形的要求。
图8-51 7448引脚图表8-20 7448功能表灯测试输入低电平有效。
当 = 0时，无论其他输入端是什么状态，所有输出a～g均为1，显示字形8。
该输入端常用于检查7448本身及显示器的好坏。
动态灭零输入低电平有效。
当=1，，且输入代码时，输出a～g均为低电平，即与0000码相应的字形0不显示，故称“灭零”。
利用=1与= 0，可以实现某一位数码的“消隐”。
灭灯输入／动态灭零输出是特殊控制端，既可作输入，又可作输出。
当作输入使用，且= 0时，无论其他输入端是什么电平，所有输出a～g均为0，字形熄灭。
作为输出使用时，受和控制，只有当，，且输入代码时，，其他情况下。
该端主要用于显示多位数字时多个译码器之间的连接。
【例8-13】七段显示器构成两位数字译码显示电路如图8-52所示。
当输入8421BCD码时，试分析两个显示器分别显示的数码范围。
图8-52 两位数字译码显示电路解：图8-52所示的电路中，两片7448的均接高电平。
由于7448(1)的，所以，当它的输入代码为0000时，满足灭零条件，显示器(1)无字形显示。
7448(2)的，所以，当它的输入代码为0000时，仍能正常显示，显示器(2)显示0。
而对其他输入代码，由于，译码器都可以输出相应的电平驱动显示器。
七段显示译码器电路设计
题目：七段显示译码器电路设计专业：电气自动化专业班级：姓名：学号：目录第一节绪论……………………………………………………………………………..1.1本设计的任务和主要内容………………………………………………………………..1.2基本工作原理及原理框图………………………………………………………………...第二节硬件电路的设计…………………………………………………………………2.1BCD译码器选择与设计…………………………………………………………………….2.2LED显示器的设计……………………………………………………………………………2.3总的设计……………………………………………………………………………………第四节设计总结…………………………………………………………………………第一节绪论本课程设计的七段译码器主要以BCD译码器或LED显示器为主要部件，应用集成门电路组成的一个具有译码和显示的装置。
其中BCD 译码器采用8421BCD译码器，即----七段显示译码器（74LS48）型。
LED显示器是由发光二极管组成的，LED显示器分共阴极和共阳极两种型号，共阴极LED显示器的发光二级管阴极接地，共阳极LED显示器的发光二极管阳极并联。
最后把BCD译码器或LED显示器组成了的装置就具有了显示和译码的功能。
此七段译码器也就成功了。
1.1设计的任务和本主要内容1）运用LED显示器或BCD译码器实现一定的功能2）写出详细的实验报告1.2基本工作原理及原理框图基本工作原理及原理框图如下：第二节硬件的设计BCD译码器选择与设计发光二极管(LED)由特殊的半导体材料砷化镓、磷砷化镓等制成，可以单独使用，也可以组装成分段式或点阵式LED显示器件(半导体显示器)。
分段式显示器(LED数码管)由7条线段围成字型，每一段包含一个发光二极管。
外加正向电压时二极管导通，发出清晰的光，有红、黄、绿等色。
只要按规律控制各发光段的亮、灭，就可以显示各种字形或符号。
七段显示译码器7448功能引脚图及应用电路

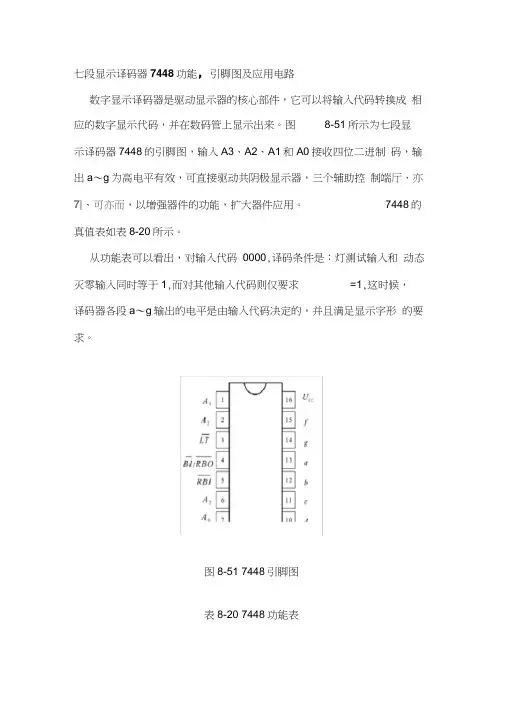

七段显示译码器7448功能，引脚图及应用电路数字显示译码器是驱动显示器的核心部件，它可以将输入代码转换成相应的数字显示代码，并在数码管上显示出来。
图8-51所示为七段显示译码器7448的引脚图，输入A3、A2、A1和A0接收四位二进制码，输出a〜g为高电平有效，可直接驱动共阴极显示器，三个辅助控制端厅、亦7|、可亦而，以增强器件的功能，扩大器件应用。
7448的真值表如表8-20所示。
从功能表可以看出，对输入代码0000,译码条件是：灯测试输入和动态灭零输入同时等于1,而对其他输入代码则仅要求=1,这时候，译码器各段a〜g输出的电平是由输入代码决定的，并且满足显示字形的要求。
图8-51 7448引脚图表8-20 7448功能表十轆数输入输出17A A A他。
住b d/s 01100u0I L11111011K00011011000021K00101110110131K D0111111100141K Q10010110011 1乂010]11011011«1011010011111710111111]0000>110001111111191*1001111110111011D1d100A1101111K101110n11001121K11D010i0D0]113111D111001011H1K111010001111151111]1D000000消隐:X00000000垃X X X K动态灭零1V00D000Q00000 0丈M艾11111111灯测试输入厅I低电平有效。
当厅=0时，无论其他输入端是什么状态，所有输出a〜g均为1,显示字形&该输入端常用于检查7448本身及显示器的好坏。
动态灭零输入亟低电平有效。
当厅=1,画川，且输入代码_ 1时，输出a〜g均为低电平，即与0000码相应的字形0 不显示，故称灭零”利用盯=1与画=0，可以实现某一位数码的消隐”时，厨亦而，其他情况下阪帀而=1。
(完整word版)7448简介及数码管简介

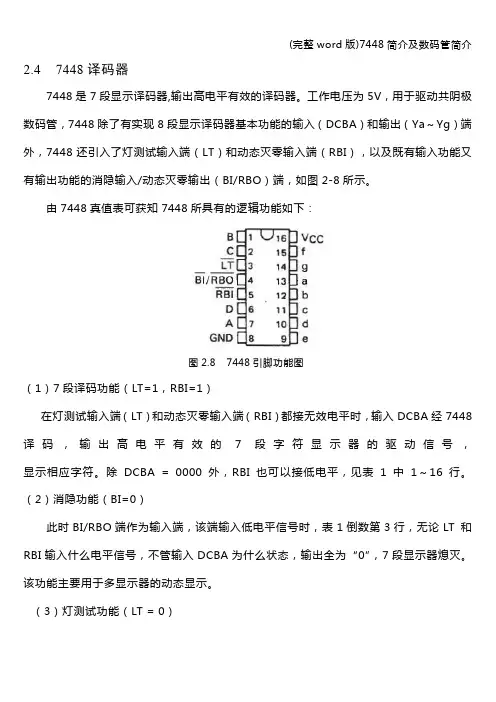

2.4 7448译码器7448是7段显示译码器,输出高电平有效的译码器。
工作电压为5V，用于驱动共阴极数码管，7448除了有实现8段显示译码器基本功能的输入（DCBA）和输出（Ya～Yg）端外，7448还引入了灯测试输入端（LT）和动态灭零输入端（RBI），以及既有输入功能又有输出功能的消隐输入/动态灭零输出（BI/RBO）端，如图2-8所示。
由7448真值表可获知7448所具有的逻辑功能如下：图2.8 7448引脚功能图（1）7段译码功能（LT=1，RBI=1）在灯测试输入端（LT）和动态灭零输入端（RBI）都接无效电平时，输入DCBA经7448译码，输出高电平有效的7段字符显示器的驱动信号，显示相应字符。
除DCBA = 0000外，RBI也可以接低电平，见表1中1～16行。
（2）消隐功能（BI=0）此时BI/RBO端作为输入端，该端输入低电平信号时，表1倒数第3行，无论LT 和RBI输入什么电平信号，不管输入DCBA为什么状态，输出全为“0”，7段显示器熄灭。
该功能主要用于多显示器的动态显示。
（3）灯测试功能（LT = 0）此时BI/RBO端作为输出端，该端输入低电平信号时，表1最后一行，与及DCBA输入无关，输出全为“1”，显示器7个字段都点亮。
该功能用于7段显示器测试，判别是否有损坏的字段。
（4）动态灭零功能（LT=1，RBI=1）此时BI/RBO端也作为输出端，LT 端输入高电平信号，RBI 端输入低电平信号，若时DCBA = 0000，表1倒数第2行，输出全为“0”，显示器熄灭，不显示这个零。
DCB A≠0，则对显示无影响。
该功能主要用于多个7段显示器同时显示时熄灭高位的零。
（5）7448/SN7448译码器0-9真值表如表2.2所示：表2.2 7448/SN7448译码器0-9真值表2.5数码管数码管是一种半导体发光器件，其基本单元是发光二极管。
2.5.1产品分类数码管按段数分为七段数码管和八段数码管，八段数码管比七段数码管多一个发光二极管单元（多一个小数点显示）；按能显示多少个“8”可分为1位、2位、4位等等数码管。
七段显示译码器资料讲解
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
3.4.3 数据分配器
数据分配器：相当于有多个输出的单刀多掷开关， 将从一个数据源来的数据分时送到多个不同的通 道上去的逻辑电路。
Y0 Y1 数据输入
Y7 通道选择信号
例：用译码器实现数据分配器
数据输入
D
Y
0
Y
1
74138
Y
2
Y
3
G
2A
Y
4
Y
5
Y
6
Y
7
A
A
AG
G
0
1
2
2B
1
0１0
地址 输入
１
EN
七段显示译码器
（2）集成电路显示译码器7448
3个控制端
逻辑图
4个输入端
7个输出端
C B A
LT
RBI BI/RBO
a b
7448
.
.
.ห้องสมุดไป่ตู้
g
7448功能框图
逻辑功能
十进制
输入
BI/
输出
字
或功能 LT RBI D C B A RBO a b c d e f g 形
0 H H L L L L H HHH H H H L
D
数据输出
Y 2(G 1G 2AG 2B )A 2A 1A 0G 2A
74138译码器作为数据分配器时的功能表
输入
输出
G1 G2B G2A C B A Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7
L L X X X XHHHHHHHH
HLDL L LDHHHHHHH HLDL LHHDHHHHHH H L D L H L HHDHHHHH H L D L HHHHHDHHHH HLDHL LHHHHDHHH H L DH L HHHHHHDHH H L DHH L HHHHHHDH H L DHHHHHHHHHHD
74LS48中文资料
74LS48中文资料7段显示译码器74LS48是输出高电平有效的译码器，其真值表如下：灯测试输入端（LT）动态灭零输入端（RBI）74LS48/SN74LS48 引脚功能图工作电压:5V74LS48除了有实现7段显示译码器基本功能的输入（DCBA）和输出（Ya～Yg）端外，7448还引入了灯测试输入端（LT）和动态灭零输入端（RBI），以及既有输入功能又有输出功能的消隐输入/动态灭零输出（BI/RBO）端。
由7448真值表可获知7448所具有的逻辑功能：（1）7段译码功能（LT=1，RBI=1）在灯测试输入端（LT）和动态灭零输入端（RBI）都接无效电平（低电平）时，输入DCBA经74ls48译码，输出高电平有效的7段字符显示器的驱动信号，显示相应字符。
除DCBA = 0000外，RBI也可以接低电平，见表1中1～16行。
（2）消隐功能（BI=0）此时BI/RBO端作为输入端，该端输入低电平信号时，表1倒数第3行，无论LT 和RBI输入什么电平信号，不管输入DCBA为什么状态，输出全为“0”，7段显示器熄灭。
该功能主要用于多显示器的动态显示。
（3）灯测试功能（LT = 0）此时BI/RBO端作为输出端，端输入低电平信号时，表1最后一行，与及DCBA输入无关，输出全为“1”，显示器7个字段都点亮。
该功能用于7段显示器测试，判别是否有损坏的字段。
（4）动态灭零功能（LT=1，RBI=1）此时BI/RBO端也作为输出端，LT 端输入高电平信号，RBI 端输入低电平信号，若此时DCBA = 0000，表1倒数第2行，输出全为“0”，显示器熄灭，不显示这个零。
DCBA≠0，则对显示无影响。
该功能主要用于多个7段显示器同时显示时熄灭高位的零。
表1：（a）逻辑图（b）方框图（c）符号图由符号图可以知道，4号管脚端具有输入和输出双重功能。
作为输入（BI）低电平时，G21为0，所有字段输出置0，即实现消隐功能。
作为输出（RBO），相当于LT，及CT0的与坟系，即LT=1，RBI=0，DCBA=0000时输出低电平，可实现动态灭零功能。
译 码 器
1.4 用通用集成译码器实现逻辑函数
【例4-5】试用译码器74LS138和与非门实现逻辑函数：F(A, B,C) AB BC 解：
F ( A, B,C) AB BC AB(C C) ( A A)BC ABC ABC ABC
m(3, 6, 7)
F(A, B,C) m3 m6 m7 m3 m6 m7 Y3 Y6 Y7
图4-21 例4-5逻辑电路图
1.5 显示控制译码器
1. 七段数码显示器
a b c d e f g dp a b c d e f g dp
dp
(a) 数码显示器
(b) 共阴极数码管
(c) 共阳极数码管
图4-23 七段数码管电路结构
表4-13 共阳极数码管段选码表
显示字符
dp g f
e
d
c
b
a
0
0
A1
A0 Y0
Y1
Y2
Y3
0
0
0
0
0
0
1
1
1
1
0
0
0
1
1
0
1
1
2
0
0
1
0
1
1
0
1
3
0
0
1
1
1
1
1
0
4
0
1
0
0
1
1
1
1
5
0
1
0
1
1
1
1
1
6
0
1
1
0
1
1
1
1
7
0
1
1
1
1
1
数字逻辑课件——译码器
图3-3-10 4线-7线译码器/驱动 器7448逻辑符号
28
用7448驱动BS201A的基本接法如图3-3-11(a)所 示。当B3B2B1B0 输入0000～1111这16种不同信 号时，相应的显示字形如图3-3-11(b)所示。
图3-3-11 7448驱动BS201A
29
接线时务必防止将+5V直接与a～g段输入短接，否则 会烧毁PN结，用7448的输出Ya～Yg驱动BS201A的段输 入则没有这种危险，这是因为Ya～Yg为集电极开路输
19
常用的半导体数码管、液晶显示器及其BCD – 七段显示 译码器。 4. 半导体数码管 半导体数码管是分段式半导体显示器件，其基本结构为 PN结，一些特殊半导体材料作成的PN结具有这样的性质： 当外加正向偏压时，P区的多数载流子空穴流向N区，N区 的多数载流子电子流向P区，而少数载流子注入PN结与多 数载流子复合，在这个过程中会发出一定波长的光束。
e
c
d
27
配合半导体数码管BS201A工作的4线 — 7线译码 器/驱动器7448 （1）7448的逻辑功能
7448的逻辑符号如图3-3-10所示，其功能如表3-3-7，
它的基本输入信号是 四位二进制数（也可 以是8421BCD码）A3， A2，A1，A0，
基本输出端有7个： Ya，Yb，Yc，Yd，Ye， Yf，Yg。
出结构，并已有上拉电阻2kΩ。
在7448中，除了上述基本输入端和基本输出端 外，还有几个辅助输入、输出端：
（1）灯测试输入(LT ); （2）灭零输入(RBI ); （3）灭灯输入/灭零输出 (BI / RBO) : 这个端钮 比较特殊，它既可作输入用，也可作输出用。
30
4线-7线译码器/驱动器7448功能表
一位十进制计数显示电路的实现
一位十进制计数显示电路的实现一．设计目的：了解十进制计数显示电路钟的原理，通过此电路的制作进一步的了解各种在制作中用到的中小规模集成电路的作用及实用方法。
并由其包括组合逻辑电路和时叙电路可以进一步学习与掌握各种组合逻辑电路与时序电路的原理与使用方法。
二．设计元器件:面包板1块排阻1个0.51M电阻，1uf电容各2个共阴八段数码管1个铜线3根555集成块1块74160集成块1块7448集成块1块三．工作原理：<1>.基本原理一位十进制计数显示电路是由NE555组成的多谐振荡电路、74160计数器、7448译码器和七段显示译码器构成。
多谐振荡电路产生一个固定的时钟方波信号，通过74160芯片进行十进制计数，由7448芯片译码，最后在八段数码管显示0到9。
一位十进制计数显示连接电路<2>多谐振荡电路多谐震荡没有稳定的输出状态，只有两个暂稳态。
在电路处于某一暂稳态后，经过一段时间可以自行触发翻转到另一暂稳态。
两个暂稳态自行相互转换而输出一系列矩形波。
多谐振荡电路给数字钟提供一个频率稳定准确的方波信号，可保证数字钟的走时准确及稳定。
2-1多谐震荡电路原理分析：接通电源后，假定是高电平，则T截止，电容C充电。
充电回路是VCC—R1—R2—C—地，按指数规律上升，当上升到时（TH、端电平大于），输出翻转为低电平。
是低电平，T导通，C放电，放电回路为C—R2—T—地，按指数规律下降，当下降到时（TH、端电平小于），输出翻转为高电平，放电管T截止，电容再次充电，如此周而复始，产生振荡。
2-2多谐震荡电路连接及其波形：2-3 多谐震荡电路主要应用到555定时器。
①NE555的结构：由电压比较器（C1,C2）、触发器、输出缓冲器（G3,G4）、OC输出的三极管（TD）组成②NE555原理分析：555定时器的功能主要由两个比较器决定。
两个比较器的输出电压控制RS触发器和放电管的状态。
在电源与地之间加上电压，当5脚悬空时，则电压比较器C1的同相输入端的电压为2VCC /3,C2 的反相输入端的电压为VCC /3。
7447数码管译码器中文资料
工作电压5V常用的BCD 对七段显示器译码器/驱动器之IC 包装计有TTL 之7446、7447、7448、7449 与CMOS 之4511 等等。
其中7446、7447 必须使用共阳极七段显示器，7448、7449、4511等则使用共阴极七段显示器。
中文资料838电子图1为7447集成电路译码器之引脚图与真值表如表1。
在正常操作时，当输入DCBA=0010 则输出abcdefg=0010010。
故使显示器显示"2"。
当输入DCBA=0110 时，输出abcdeg=1100000，显示器显示"6＂。
在7447 中尚有LT、RBI 与BI/RBO 之控制脚，其功能分述如下:该电路是由与非门、输入缓冲器和7 个与或非门组成的BCD-7 段译码器/驱动器。
通常是低电平有效，高的灌入电流的输出可直接驱动显示器。
7 个与非门和一个驱动器成对连接，以产生可用的BCD 数据及其补码至7 个与或非译码门。
剩下的与非门和3 个输入缓冲器作为试灯输入（LT）端、灭灯输入/动态灭灯输出(BI/RBO)端及动态灭灯输入(RBI )端。
该电路接受4 位二进制编码—十进制数（BCD）输入并借助于辅助输入端状态将输入数据译码后去驱动一个七段显示器。
输出结构设计成能承受7 段显示所需要的相当高的电压。
驱动显示器各段所需的高达24mA 的电流可以由其高性能的输出晶体管来直接提供。
BCD 输入计数9 以上的显示图案是鉴定输入条件的唯一信号。
该电路有自动前、后沿灭零控制（RBI和RBO）。
试灯（LT）可在端处在高电平的任何时刻去进行，该电路还含有一个灭灯输入（BI），它用来控制灯的亮度或禁止输出。
该电路在应用中可以驱动共阳极的发光二极管或直接驱动白炽灯指示器。
838电子7447 之输出系为驱动器设计，其逻辑0 之吸入电流高达40mA，故在使用必须加入330Ω 左右电阻加以限流，以免过大电流流经LED 而烧毁显示器，如图3 所示。
7段显示译码器7448是输出高电平有效的译码器
7段显示译码器7448是输出高电平有效的译码器，其真值表如表1。
7448/SN7448 引脚功能图工作电压:5V7448除了有实现7段显示译码器基本功能的输入（DCBA）和输出（Y a～Yg）端外，7448还引入了灯测试输入端（LT）和动态灭零输入端（RBI），以及既有输入功能又有输出功能的消隐输入/动态灭零输出（BI/RBO）端。
由7448真值表可获知7448所具有的逻辑功能：（1）7段译码功能（LT=1，RBI=1）在灯测试输入端（LT）和动态灭零输入端（RBI）都接无效电平时，输入DCBA经7448译码，输出高电平有效的7段字符显示器的驱动信号，显示相应字符。
除DCBA = 0000外，RBI 也可以接低电平，见表1中1～16行。
（2）消隐功能（BI=0）此时BI/RBO端作为输入端，该端输入低电平信号时，表1倒数第3行，无论LT 和RBI输入什么电平信号，不管输入DCBA为什么状态，输出全为“0”，7段显示器熄灭。
该功能主要用于多显示器的动态显示。
（3）灯测试功能（LT = 0）此时BI/RBO端作为输出端，端输入低电平信号时，表1最后一行，与及DCBA输入无关，输出全为“1”，显示器7个字段都点亮。
该功能用于7段显示器测试，判别是否有损坏的字段。
（4）动态灭零功能（LT=1，RBI=1）此时BI/RBO端也作为输出端，LT 端输入高电平信号，RBI 端输入低电平信号，若此时DCBA = 0000，表1倒数第2行，输出全为“0”，显示器熄灭，不显示这个零。
DCBA≠0，则对显示无影响。
该功能主要用于多个7段显示器同时显示时熄灭高位的零。
表1：图2 7段显示译码器7448（a）逻辑图（b）方框图（c）符号图图2给出了7448的逻辑图，方框图和符号图。
由符号图可以知道，4号管脚端具有输入和输出双重功能。
作为输入（BI）低电平时，G21为0，所有字段输出置0，即实现消隐功能。
作为输出（RBO），相当于LT，及CT0的与坟系，即LT=1，RBI=0，DCBA=0000时输出低电平，可实现动态灭零功能。
七段显示译码器7448
七段显示译码器7448功能,引脚图及应用电路数字显示译码器是驱动显示器的核心部件，它可以将输入代码转换成相应的数字显示代码，并在数码管上显示出来。
图8-51所示为七段显示译码器7448的引脚图，输入A3 、A2 、A1和A0接收四位二进制码，输出a～g为高电平有效，可直接驱动共阴极显示器，三个辅助控制端、、，以增强器件的功能，扩大器件应用。
7448的真值表如表8-20所示。
从功能表可以看出，对输入代码0000，译码条件是：灯测试输入和动态灭零输入同时等于1，而对其他输入代码则仅要求=1，这时候，译码器各段a～g输出的电平是由输入代码决定的，并且满足显示字形的要求。
图8-51 7448引脚图表8-20 7448功能表灯测试输入低电平有效。
当= 0时，无论其他输入端是什么状态，所有输出a～g均为1，显示字形8。
该输入端常用于检查7448本身及显示器的好坏。
动态灭零输入低电平有效。
当=1，，且输入代码时，输出a ～g均为低电平，即与0000码相应的字形0不显示，故称“灭零”。
利用=1与= 0，可以实现某一位数码的“消隐”。
灭灯输入／动态灭零输出是特殊控制端，既可作输入，又可作输出。
当作输入使用，且= 0时，无论其他输入端是什么电平，所有输出a～g均为0，字形熄灭。
作为输出使用时，受和控制，只有当，，且输入代码时，，其他情况下。
该端主要用于显示多位数字时多个译码器之间的连接。
【例8-13】七段显示器构成两位数字译码显示电路如图8-52所示。
当输入8421BCD码时，试分析两个显示器分别显示的数码范围。
图8-52 两位数字译码显示电路解：图8-52所示的电路中，两片7448的均接高电平。
由于7448(1)的，所以，当它的输入代码为0000时，满足灭零条件，显示器(1)无字形显示。
7448(2)的，所以，当它的输入代码为0000时，仍能正常显示，显示器(2)显示0。
而对其他输入代码，由于，译码器都可以输出相应的电平驱动显示器。
74ls48译码输出样式
74ls48译码输出样式74LS48译码输出样式是数字逻辑电路中常用的一种译码器，它可以将输入的二进制数码转换为相应的BCD码。
BCD码是一种用4位二进制数表示一个十进制数的编码方式，它的特点是可以直接用数字的形式表示，非常适合于数字显示和计数等应用。
74LS48译码器的输出端有7个，分别对应BCD码的0~9十个数字，以及一个表示无效输入的输出端。
通过输入的二进制数码，译码器会根据对应关系将相应的输出端置高，其他输出端则保持低电平。
这样，我们可以通过连接七段数码管或其他显示设备，将译码器的输出直接显示出来，实现数字的显示功能。
1. 74LS48译码器的工作原理我们可以从逻辑门的角度来解释74LS48译码器的工作原理。
译码器内部使用了多个与门和非门，根据输入的二进制数码和对应关系，通过逻辑运算得到相应的输出信号。
这样，我们可以通过理解逻辑门的工作原理，来深入了解译码器的内部原理。
2. 74LS48译码器的应用领域除了数字显示和计数应用外，74LS48译码器还可以用于电子计算机、仪器仪表、通信设备等领域。
我们可以通过具体的应用案例，来展示译码器在实际中的作用和价值。
3. 74LS48译码器的优缺点每种电子元器件都有自己的特点和优缺点，74LS48译码器也不例外。
我们可以比较译码器与其他译码器或数字显示方案的优劣之处，从而得出译码器的适用范围和局限性。
4. 74LS48译码器的发展趋势随着科技的进步和应用的需求，电子元器件也在不断发展和演变。
我们可以展望一下74LS48译码器的未来发展方向，比如更高的集成度、更低的功耗、更多的功能等。
5. 74LS48译码器的实验教学作为数字逻辑电路的一部分，74LS48译码器在电子工程教育中有着重要的地位。
我们可以介绍一些与译码器相关的实验教学内容，如如何用译码器实现数字显示、如何设计数字计数电路等，帮助读者更好地理解和掌握译码器的原理和应用。
通过以上几个方面的介绍，我们可以全面而深入地了解74LS48译码输出样式。
