气缸标准缸径规格型号
气缸规格表及计算参照
300 350 400
450 500 600
700 800 900
125 1000
1500
外型尺寸
2000
尺寸表
口径/符号 A
A1
A2
B
C
D
E
32
140
187
182
47
93
27
32
40
142
191
185
48
93
31
34
50
150
207
196
57
93
36.5
42
63
153
210
199
57
96
36.5
300 350 400
450 500 600
700 800 900
80
1000
1500
2000
25 50 75
100 125 150
175 200 250
300 350 400
450 500 600
700 800 900
100 1000
1500
2000
25 50 75
100 125 150
175 200 250
131.92
176.67
148.41
气缸内径 活塞外径
动作型式 受压面积
1 2 3 4 5 6 7 空气 压力 8 (Kgf/cm2) 9
80
25
复动型
压侧 拉侧
50.26
45.36
50.26
45.36
100.52
90.72
150.78
136.08
201.04
181.44
气缸标准缸径规格压力

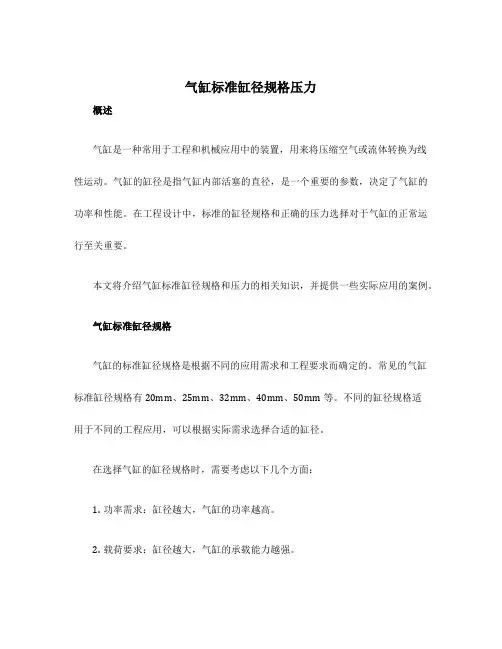

气缸标准缸径规格压力概述气缸是一种常用于工程和机械应用中的装置，用来将压缩空气或流体转换为线性运动。
气缸的缸径是指气缸内部活塞的直径，是一个重要的参数，决定了气缸的功率和性能。
在工程设计中，标准的缸径规格和正确的压力选择对于气缸的正常运行至关重要。
本文将介绍气缸标准缸径规格和压力的相关知识，并提供一些实际应用的案例。
气缸标准缸径规格气缸的标准缸径规格是根据不同的应用需求和工程要求而确定的。
常见的气缸标准缸径规格有20mm、25mm、32mm、40mm、50mm等。
不同的缸径规格适用于不同的工程应用，可以根据实际需求选择合适的缸径。
在选择气缸的缸径规格时，需要考虑以下几个方面：1.功率需求：缸径越大，气缸的功率越高。
2.载荷要求：缸径越大，气缸的承载能力越强。
3.空间限制：缸径越大，所需的安装空间也越大。
在实际应用中，通常需要结合上述因素进行综合考虑，选择合适的缸径规格。
气缸压力选择气缸的压力是指气缸内部的气压，通常以巴(bar)为单位。
正确的气缸压力选择是保证气缸正常运行的关键。
选择气缸的压力时，需要考虑以下几个因素：1.功率要求：压力越高，气缸的功率越大。
2.载荷要求：压力越高，气缸的承载能力越强。
3.安全性要求：压力过高可能导致气缸损坏或安全事故发生，因此需要根据具体情况选择适当的压力范围。
在实际应用中，通常需要根据工程要求和实际情况综合考虑，选择合适的气缸压力。
实际应用案例以下是几个实际应用案例，展示了气缸标准缸径规格和压力选择的具体实现。
案例一：自动化生产线在自动化生产线中，常常需要使用气缸来控制工件的运动。
以某个装配机器人为例，需要选择适当的气缸缸径规格和压力。
根据机器人的负载要求和工件的尺寸，选择了40mm的缸径作为基准，可以满足工件的运动要求。
根据机器人运动的快慢和工件的重量，选择了8-10 bar的压力范围，保证了机器人的正常运行。
案例二：汽车制造在汽车制造中，气缸被广泛应用于各种机械传动系统，如变速器和制动系统。
气缸QGBZ
MT4-摆轴座
S-球面接杆
T-单悬耳接杆
Y-叉形带销接杆
MP1-单悬耳座
气缸QGBZ
1、气缸QGBZ概述
重型气缸QGBZ是单活塞双作用两侧可调缓冲气缸。气缸外形安装尺寸符合ISO6430国际标准。主要材料选用优质碳素结构钢制造，坚固耐用，适用于恶劣条件下工作。可替代QGA、QGB系列气缸。其特点为尺寸紧凑，安装空间可以减少。
2、气缸QGBZ型号说明
QGBZ ① - ② - ③
2气缸qgbz型号说明qgbz气缸缸径气缸行程安装形式型式mp1双悬耳式式3气缸qgbz技术参数表一技术参数及型号表最大行程mm1400使用压力范围mpa工作介质干燥洁净带油雾压缩空气使用速度mmsec使用温度范围理论作用力p05mpa1162n缓冲两侧可调缓冲缓冲行程mm16定货举例qgbz100120表二技术参数及型号表最大行程mm2000使用压力范围mpa50638010012516020025002000mm无标记基本mf1前法兰mf2后法兰式mt4中间铰轴式s2轴向脚架式mp3单悬耳qgbz50qgbz63qgbz80qgbz100180001010050700560推力834n1324n2135n3336n拉力673n1927n3127n20qgbz125qgbz160qgbz200qgbz250010100工作介质使用速度mmsec使用温度范围理论作用力p05mpa缓冲缓冲行程mm20定货举例qgbz125200mp14气缸qgbz安装附件bq气缸缸径附件形式干燥洁净带油雾压缩空气50700560推力5213n8602n13440n21000n拉力4871n8064n12902n20319n两侧可调缓冲2325506380100125160200250mt4摆轴座s球面接杆t单悬耳接杆y叉形带销接杆mp1单悬耳座
16、24、25、41、60、61系列气缸产品样本
气缸单作用和双作用（符合Camozzi 单作用和双作用 CETOP RP52-P 及 DIN/ISO 6432 标准）16 系列：缸径 8, 10, 12 24 系列：缸径 16, 20, 25 磁传25 系列：缸径 16, 20, 25 磁传，可调气缓冲可以向您提供具有先进水平的气动执行元件，其缸径从 6 ~ 250 mm ，行程从 5 ~ 3500 mm 。
气缸的形式多种多样：有符合 ISO 标准的标准气缸、短行程气缸、导杆气缸、无杆气缸、旋转气缸、制动缸、不锈钢气缸、气液增力缸、夹紧气缸、气缸导向装置、爪钳、气动滑座以及不同类型的气缸安装附件和磁性接近开关。
Camozzi 的气缸，均采用进口的原材料和密封件精制而成。
因其寿命长、工作可靠以及极短的供货周期而被广泛应用于轻工、纺织、印染、食品、包装、橡塑等装备行业。
可根据用户的特殊需要专门设计、制造非标气缸。
本公司气缸在工业生产领域有着广泛的应用，特殊设计的气缸还能用于腐蚀性环境、无菌环境、低温环境和高温环境中。
双作用，磁传，有可调气缓冲（符合 DIN/ISO 6431 标准）缸径 160, 200, 25041 系列气缸双作用，磁传，可调气缓冲（符合 DIN/ISO 6431 标准）缸径 160, 20060 系列气缸，磁传，可调气缓冲（符合 ISO 15552 标准）缸径 32, 40, 50, 63, 80, 100, 1251 / 1.151 / 1.101 / 1.2032 系列串联型和多位型气缸New双作用（可使用符合 DIN/ISO 6431 标准的安装附件）缸径 25, 40, 63, 10045 系列导向装置适用于符合 ISO 6432 标准的气缸 缸径 20, 25适用于符合 ISO 15552 标准的气缸 缸径 32 ~ 10061 系列气缸单作用和双作用，磁传，可调气缓冲（符合 ISO 15552 标准）缸径 32, 40, 50, 63, 80, 100, 12532 系列气缸New单作用和双作用，磁传，防旋转（符合 ISO 21287 标准）缸径 20, 25, 32, 40, 50, 63, 80, 1001 / 1.351 / 1.311 / 1.301 / 1.25气缸16,24 和 25系列微型气缸16 系列：缸径 8, 10, 1224 系列：缸径 16, 20, 25 磁传25 系列：缸径 16, 20, 25 磁传,可调气缓冲16, 24 和 25 系列微型气缸的安装尺寸符合 CETOP RP52-P 欧洲标准和 ISO 6432 标准。
JB系列气缸
标注说明：JB①-②-③ ①气缸内径(mm)②气缸行程(mm)③气缸安装形式:无记号:基本型(相当于 JB1444-74)f:前法兰式 (相当于 JB1447-74)F:后法兰式(相当于 JB1446-74)G:脚架式(相当于 JB1446-74)B:中间摆轴式 (相当于 JB1445-74)S:尾部悬挂式(相当于 JB1448-74) 基本参数 理论作用力（N） 气缸内 行程范 工作压力 周围介质温 （压力为 0.4MPa 时计算） 径 围 范围 度 （mm) (mm) (MPa) （℃） 推力 拉力 φ 80 60～800 0.15～0.8 2000 1700 φ 100 60～800 0.15～0.8 3150 2850 80～ φ 125 0.1～0.8 4900 4400 2000 80～ φ 160 0.1～0.8 8050 7500 2000 100～ φ 180 0.1～0.8 10200 9400 2500 -10～80 100～ φ 200 0.1～0.8 12600 11800 2500 125～ φ 250 0.1～0.8 19600 18100 2500 125～ φ 320 0.1～0.8 32150 29600 2500 125～ φ 400 0.1～0.8 50300 47700 2500 根据上表选用气缸时，应将理论推力和拉力增大 15～2
气缸标准缸径规格型号
气缸标准缸径规格型号1. 引言气缸是一种用于产生机械运动的装置，常用于工业生产中的各种机械和设备。
气缸的缸径是指气缸内部活塞移动的直径，是气缸的重要参数之一。
本文将介绍气缸标准缸径规格型号的相关内容。
2. 气缸标准缸径气缸的标准缸径是根据国际标准规定的一系列标准尺寸。
在工业领域，常用的气缸标准缸径一般为20mm、25mm、32mm、40mm、50mm、63mm、80mm、100mm、125mm、160mm、200mm等。
不同的应用场景和工作要求可能需要不同尺寸的气缸缸径。
3. 气缸规格型号气缸的规格型号是根据不同的制造商和市场需求制定的，用于标识气缸的具体参数和特性。
常见的气缸规格型号一般由字母和数字组成，例如SC50X100，其中SC表示气缸的类型、50表示缸径为50mm、100表示活塞行程为100mm。
气缸的规格型号除了包括缸径和活塞行程，还可能包括其他重要参数，如安装形式、工作压力、工作温度、密封方式等。
不同的规格型号适用于不同的工作场景，用户可以根据具体需求选择合适的气缸。
4. 气缸的选择和应用在选择气缸的时候，需要根据实际工作要求综合考虑多个因素。
首先需要确定所需的缸径大小，根据所需的推力和速度来确定合适的缸径。
另外，还需要考虑气缸的工作压力、温度和密封方式等参数，以确保气缸能够正常工作并满足工作要求。
气缸广泛应用于各个行业的自动化设备和生产线中。
常见的应用包括机械制造、汽车制造、机床、冶金、航空航天等领域。
不同的行业和应用场景对气缸的要求可能会有所不同，因此在选择和应用气缸时需要仔细考虑。
5. 气缸标准缸径规格型号的优势气缸标准缸径规格型号的使用可以带来多个优势。
首先，标准缸径能够提高气缸的通用性，方便用户选择和替换。
其次，规格型号的标识清晰明确，便于识别和查询。
另外，标准化的设计和制造能够提高气缸的生产效率和质量稳定性。
6. 结论气缸标准缸径规格型号是气缸的重要参数之一，决定了气缸的工作性能和适用范围。
气缸执行标准
气缸执行标准
1. ISO 15552：液压气缸的主要尺寸系列，定义了气缸的外观尺寸、连接螺纹和安装尺寸。
2. ISO 6432：迷你气缸的尺寸系列，适用于狭小空间和小功率应用。
3. ISO 21287：气缸的简化尺寸系列，适用于一般应用和低功率要求。
4. ISO 15524：液压和气压气缸的连接用法和螺纹形式。
5. ISO 6431：液压气缸的主要尺寸系列，适用于高性能和大功率应用。
6. DIN ISO 6431：与ISO 6431相同，适用于欧洲市场。
7. VDMA 24562：德国机械工程师协会制定的气缸尺寸标准，类似于ISO 6432和ISO 15552。
以上是一些常见的气缸执行标准，不同国家和地区使用的标准可能会有所不同。
选择适合自己需求的执行标准可以提高气缸的互换性和可靠性。
气缸规格种类【大全】
气缸型号主要的表示是字母加数字的组合，前面一开始是字母，代表型号，第二个是数字，代表缸径，第三个数字代表行程，后面代表附加功能(需根据客户要求来，例如安装件和磁感应等)，比如：气缸型号为SCD50x100-100-LB，其中各字母以及数字分别表示为：SCD：双轴复动型;50：缸径为50mm;第一个100：行程100mm;第二个100：可调行程100mm;;LB:安装形式脚架安装，下面可以对照选型代码进行选型知识点学习和识别。
(读者须知：气缸型录每年都会定期更新，此图仅供参考，具体参数请以最新版本为准)二、气缸选型的流程：以sc为例，具体的选型程序如下：1、选定气缸系列：根据使用目的、缸径及行程的范围，选择合适的气缸系列。
2、选定气缸内径：根据负载大小、运行速度和工作压力来决定气缸直径，其中很重要的选择步骤如下：①确定负载重量(包括工件、夹具、导杆等可动部分的重量);②选定使用的空气压力(供应气缸的压缩空气压力);③确定气缸动作方向。
3、选择的气缸行程：气缸的行程与使用场合和机构的行程比有关。
为了便于安装和调试，应为计算的行程留出适当的余量。
尽可能使用标准冲程以确保快速交付并降低成本。
4、选定安装形式：由安装位置、使用目的等因素决定。
一般采用固定式气缸。
5、选定缓冲形式：根据活塞的速度决定是否采用缓冲装置。
以斯麦特为例，斯麦特气缸都配置不同的缓冲装置，客户可根据实际负载运动状况来选择，如果负载与速度较大，仅靠气缸本身的缓冲很难吸收冲击能力，就必须设计缓冲回路或使用外部缓冲器。
6、选定气缸是否带磁：当气动系统采用电气控制时，可选用带磁性开关的气缸。
7、选定配件：比如电磁阀、节流阀、接头甚至管子，看似无关紧要但影响性能。
当然，只要把气动选型的问题解决了，其他的基本上可以按照表格来配套。
8、其他要求：如果工作环境不好，请在活塞杆的突出端安装防尘盖。
可以选择无给油和无油润滑气缸来实现无污染。
三、气缸型号的分类气缸的分类方式有多种，主要介绍两种：从功能上分以及从动作上分。
气缸型号规格表
气缸型号规格表
气缸型号直径行程进气口尺寸出气口尺寸
CYL001 50mm 100mm 1/4英寸1/4英寸
CYL002 63mm 125mm 3/8英寸3/8英寸
CYL003 80mm 150mm 1/2英寸1/2英寸
CYL004 100mm 200mm 3/4英寸3/4英寸
CYL005 125mm 250mm 1英寸1英寸
气缸特点：
•高品质材料：选用优质材料制造，保证气缸的稳定性和耐用性。
•精准规格：直径和行程按精确尺寸制造，适用于不同工程需求。
•标准接口：进气口尺寸和出气口尺寸符合国际标准，方便安装和连接。
使用场景：
1.机械制造：适用于各类机械设备的气动传动系统。
2.工业自动化：可应用于流水线自动化装配和搬运设备。
3.汽车制造：用于汽车生产线上的气动控制系统。
注意事项：
•安装前请检查气缸型号和规格是否匹配所需工作条件。
•使用过程中如有异常情况，请及时停止使用并检查维修。
结语
以上为气缸型号规格表及相关说明，希望能为您的工程和设备提供有效的气动控制解决方案。
如有任何疑问或需进一步咨询，请随时与我们联系。
标准气缸规格型号与尺寸【详解】
气缸的尺寸规格主要以气缸的缸筒内径和活塞行程分类；也有按活塞杆直径和杆端螺纹尺寸分类的方法。
下面介绍下气缸的规格尺寸及行程。
气缸的缸筒内径尺寸见表5.4，摘自GB2348—80(IS03320)液压气动系统及元件一缸径及活塞杆外径系列。
气缸可按缸径进行如下分类：1) Φ2.5～Φ6mm的为微型气缸；2) Φ8～Φ25mm的为小型气缸；3) Φ32～Φ320mm的为中型气缸；4) 大于Φ320mm的为大型气缸。
气缸活塞行程系列按照优先次序分成三个等级顺序选用，如表5.4所示。
国际标准IS06430、6431中推荐活塞公称行程允差见表5.5。
当行程>1250mm时，其公称行程允差由供需双方确定。
活塞杆外径尺寸系列如表5.6所示。
气缸活塞杆常用螺纹尺寸如表5.7所示。
气缸推力计算公式:来源：通明除尘设备,专业除尘器除尘配件制造商气缸-工作原理根据工作所需力的大小来确定活塞杆上的推力和拉力。
由此来选择气缸时应使气缸的输出力稍有余量。
若缸径选小了，输出力不够，气缸不能正常工作；但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。
在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。
气缸下面是气缸理论出力的计算公式：F：气缸理论输出力(kgf)F′：效率为85％时的输出力(kgf)－－(F′＝F×85％）D：气缸缸径(mm)P：工作压力(kgf／cm2)例：直径340mm的气缸，工作压力为3kgf／cm2时，其理论输出力为多少?芽输出力是多少?将P、D连接，找出F、F′上的点，得：F＝2800kgf；F′＝2300kgf在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1－1中查出。
例：有一气缸其使用压力为5kgf／cm2，在气缸推出时其推力为132kgf，(气缸效率为85％)问：该选择多大的气缸缸径?●由气缸的推力132kgf和气缸的效率85％，可计算出气缸的理论推力为F＝F′／85％＝155(kgf)●由使用压力5kgf／cm2和气缸的理论推力，查出选择缸径为63的气缸便可满足使用要求。
标准气缸规格
神威气动 文档标题：标准气缸规格标准气缸规格的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
滑动部分太短，易引起早期磨损和卡死。
星辰标准气缸
32
40
50
63
80
100
125
动作方式
复动型
工作介质
空气(经40μm滤纲过滤)
固定
型式
MBB系列
基本型FA FB CA CB CR LB TC TCM1 TCM2
MBBD, MBBJ系列
基本型FA LB TC TCM1 TCM2
气缸选择MBB-50*300-FA
标准气缸
MBB系列(Φ32~Φ125)
符号
产品特性
1.MBB标准气缸
2.活塞密封采用异型双向密封结构，尺寸紧凑，有储油功能；
3.MBB系列为铝管米字型，无拉杆，防腐性能好；
4.与ISO15552标准气缸相比，同缸径MBB系列气缸长度小；
5.气缸缓冲调节平稳；
6.多种规格的气缸及气缸安装附件可供客户选择使用；
450 500 600 700 800 900 1000
1200
1800
50
1200
1800
63
1500
1800
80
1500
1800
100
1500
1800
125
1500
1800
注：其它特殊行程请与本公司联系。
订购码
40
*接管口径
PT1/8
PT1/4
PT3/8
PT1/2
*接管牙型有NPT、G牙可供选择。
行程
内径
(mm)
标准行程
最大
行程
容许
行程
32
25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500
液压缸气缸尺寸及公称力系列 标准号
液压缸气缸尺寸及公称力系列标准号下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!液压缸与气缸尺寸及公称力系列的标准规范详解在工业生产中，液压缸和气缸作为动力执行元件，其尺寸和公称力的选择至关重要，直接影响设备的性能和工作效率。
常用气缸参数
2.下图为高速无杆气缸，运行速度高速型可达到0.3～
3.0m/s。
其缺点是：1) 密封性能差，容易产生外泄漏。
在使
封性能差，容易产生外泄漏。
在使用三位阀时必须选用中压式；2) 受负载力小，为了增加负载能力，必须增加导向机构。
注：在实
0.001256*50000=628N 约等于63KG的力。
力，必须增加导向机构。
注：在实际运用中气缸运行速度与相关电气元件有密切关系，（1、用大口径的管子与电磁阀，加大进气速
口径的管子与电磁阀，加大进气速度。
2、安装快排阀，气缸泄压很快，气缸活塞受力大，速度就快），同时和负载的大小也直接影
快），同时和负载的大小也直接影响运行速度。
还请知悉。
气缸类型与尺寸 (2)
活塞速度
50 ~ 750mm/s
缓冲 行程公差 mm ＊给油
橡胶缓冲
+1.4 0
不需要
接管口径Rc
1/8
1/8
1/8
1/4
＊如给油，请用透平1号油ISOVG32。
C D M2 B 32 F 150 T C73
内置磁环 无记号 无内置磁环
D 内置磁环
B 基本型 L 轴向脚座型 F 杆侧法兰型 G 无杆侧法兰型 C 单耳环型 D 双耳环型
基本型
对边 B2 对边B1
P弹簧压出
P弹簧压回
弹簧压回H 弹簧压出H＋行程
＊此图是单作用弹簧压回
S + 行程 弹簧压回 zz＋行程 弹簧压出 zz＋2x行程
(mm)
1.13
!": CM2 !"=E F
单耳环一体型 CM2E CDM2E 此图是单作用弹簧压回
弹簧压回H 弹簧压出 H+行程 对边B1
弹簧压回 ZZ + 行程 弹簧压出 ZZ+2x 行程
直接安装型
CM2R A 缸径 － 行程
低摩擦型
CM2Q B 缸径 － 行程
集中配管型
CM2 B 缸径 P－ 行程
气液联用缸
CM2H B 缸径 － 行程
杆不回转型
CM2K B 缸径 － 行程
行程可调气缸 （伸出可调型）
调程范围：0~50mm
洁净型
CM2 B 缸径 － 行程 B－XC8 10－ CM2 B 缸径 － 行程
0
-0.3
行程 行程 行程 行程
+0.2 +0.1
+0.2 +0.1
16 +0.3 +0.1
气缸种类及缸径选型
1Mpa=1000000pa=1000000N/m2=100N/cm2=(100/9.8)kgf/cm2=10.2kgf/cm2
1kgf/cm2=1*9.8N/cm2=9.8N/cm2=98000N/m2=98000pa=0.098Mpa=0.1Mpa
空气缸的使用压力大都为3-10kgf/cm2(0.3Mpa-1Mpa),所以市售压缩机的能力大都为10kgf/cm2(1Mpa)
气缸选型一般是这样：
(1)首先先根据你需要的出力换算出气缸的活塞面积F=n*P*S，公式中F是所需要的输出力，P是系统压力，S就是活塞面积了，n是安全系数，
一般气缸水平使用取0.7，垂直使用取0.5，活塞面积出来了再换算成活塞直径，一般气缸使用直径表示。
(2)其次是根据运动的距离选择气缸的行程，如果需要压紧，一般会吃进3~5mm。
然后根据安装方式选择你需要的安装，是角座，法兰还是耳环安装。
(3)最后选择是否需要行程检测开关等辅件就好了。
气缸最主要的数据是缸径和行程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气缸标准缸径规格型号
气缸是一种常见的执行元件，广泛应用于各种机械设备中，用于实现线性运动。
而气缸的缸径规格型号则是决定其性能和适用范围的重要参数。
在选择气缸时，了解气缸的标准缸径规格型号是非常重要的。
首先，我们需要了解什么是气缸的缸径。
气缸的缸径是指气缸内部活塞的直径，通常以毫米（mm）为单位。
缸径的大小直接影响了气缸的输出力和速度。
一般来说，缸径越大，气缸的输出力和速度就越大，反之则越小。
因此，在选择气缸时，需要根据实际需要来确定合适的缸径。
在实际应用中，气缸的缸径规格型号通常会以一串数字来表示，比如32/20。
其中，32代表缸径的直径为32mm，20则表示气缸的行程为20mm。
通过这样的
表示方式，我们可以清晰地了解到气缸的缸径和行程，从而更好地选择合适的气缸进行应用。
不同的气缸缸径规格型号适用于不同的场合和工况。
一般来说，对于需要较大
输出力和速度的场合，可以选择较大缸径的气缸；而对于空间有限或需要精密控制的场合，则可以选择较小缸径的气缸。
因此，在选择气缸时，需要根据实际工况和要求来确定合适的缸径规格型号，以确保气缸能够正常工作并达到预期的效果。
除了缸径规格型号外，气缸的类型和结构也是影响其性能的重要因素。
常见的
气缸类型包括标准气缸、短行程气缸、双杆气缸等，它们各自具有不同的特点和适用范围。
在选择气缸时，除了考虑缸径规格型号外，还需要结合实际情况来确定合适的气缸类型，以满足具体的应用需求。
总的来说，气缸的缸径规格型号是选择气缸时需要重点考虑的参数之一。
通过
了解气缸的缸径规格型号，我们可以更好地选择合适的气缸，从而确保气缸能够正常工作并达到预期的效果。
在实际应用中，我们需要根据具体的工况和要求来确定合适的气缸缸径规格型号，以实现最佳的执行效果。
综上所述，气缸的缸径规格型号对于气缸的选择和应用至关重要。
在选择气缸时，我们需要充分考虑实际工况和要求，确定合适的缸径规格型号和类型，以确保气缸能够正常工作并达到预期的效果。
希望本文能够对大家在选择和应用气缸时有所帮助。
