110kV及以上高压电缆线路的接地系统
110kV高压单芯电缆线路金属护套接地方式
110kV高压单芯电缆线路金属护套接地方式110kV高压电缆线路护套必须接地运行，并且考虑限制其护套感应电压，文章讲解其不同的接地方式和原理，以便运行人员更好地巡查、维护和消缺，以免造成高压电缆过电压导致电缆外护层击穿，从而形成环流和腐蚀，最终影响电缆线路物载流量、运行寿命及人身安全。
标签：电缆护套不接地危害；护套接地方式；中点接地方式；交叉互联接地方式近年来，随着城市改造建设的加快，110kV高压电缆线路大量投入运行，并且大量110kV高压电缆线路敷设在人群密集区，其运行的安全性倍感重要。
《电力安全规程》规定：电气设备非带电的金属外壳都要接地，因此电缆的金属屏蔽层都要接地。
通常35kV及以下电压等级的电缆都采用两端接地方式，按照GB50217-1994《电力工程电缆设计规程》的要求，35kV及以下电压等级的电缆基本上为三芯电缆，在正常运行中，流过三个线芯的电流总和为零，在金属屏蔽层两端基本上没有感应电压，所以采用两端接地不会有感应电流流过金属屏蔽层，两端就基本上没有感应电压，所以两端接地后不会有感应电流流过金属屏蔽层。
但是当电压超过35kV时，大多数采用单芯电缆，单芯电缆的线芯与金属屏蔽的关系，可看作一个变压器的初级绕组。
当单芯电缆线芯通过电流时就会有磁力线交链金属屏蔽层，使它的两端出现感应电压，感应电压的大小与电缆线路的长度和流过导体的电流成正比，高压电缆很长时，护套上的感应电压叠加起来可达到危及人身安全的程度，在线路发生短路故障、遭受操作过电压或雷电冲击时，屏蔽上会形成很高的感应电压，甚至可能击穿护套绝缘。
此时，如果仍将铝包或金属屏蔽层两端三相互联接地，则铝包或金属屏蔽层将会出现很大的环流，其值可达线芯电流的50%～95%，形成损耗，使铝包或金属屏蔽层发热，这不仅浪费了大量电能，而且降低了电缆的载流量，并加速了电缆绝缘老化，因此单芯电缆不应两端接地。
个别情况（如短电缆或轻载运行时）方可将铝包或金属屏蔽层两端三相互联接地。
110kV及以上高压电缆线路的设计分析

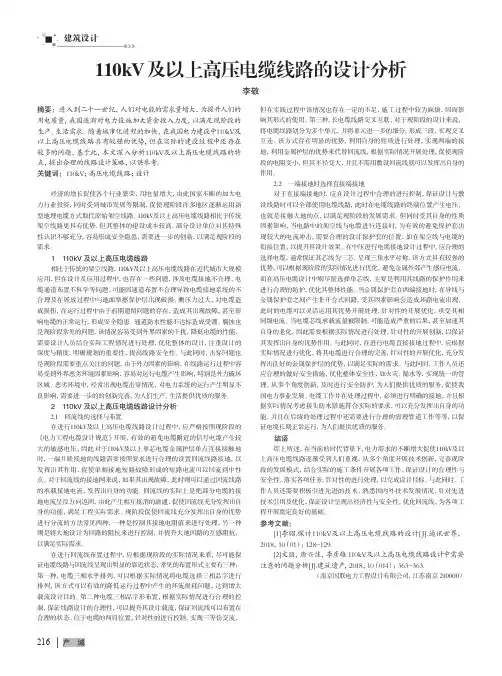

建筑设计216产 城110kV及以上高压电缆线路的设计分析李敬摘要：进入到二十一世纪，人们对电能的需求量增大，为提升人们的用电质量，我国逐渐对电力设施加大资金投入力度，以满足现阶段的生产、生活需求。
随着城市化进程的加快，在我国电力建设中110kV及以上高压电缆线路具有较强的优势，但在实际的建设过程中还存在较多的问题，基于此，本文深入分析110kV及以上高压电缆线路的特点，提出合理的线路设计策略，以供参考。
关键词：110kV；高压电缆线路；设计经济的增长促使各个行业繁荣，用电量增大，由此国家不断的加大电力行业投资，同时受到城市发展等限制，促使现阶段许多地区逐渐运用新型地埋电缆方式取代原始架空线路。
110kV及以上高压电缆线路相比于传统架空线路更具有优势，但其整体的建设成本较高，部分设计单位对其特殊性认识不够充分，容易形成安全隐患，需要进一步的创新，以满足现阶段的需求。
1 110kV及以上高压电缆线路相比于传统的架空线路，110kV及以上高压电缆线路在近代城市大规模应用，但在设计及应用过程中，也存在一些问题，涉及电缆接地不合理、电缆通道布置不科学等问题，可能因通道布置不合理导致电缆接地系统的不合理及在展放过程中与地面摩擦保护层出现破损，侧压力过大，对电缆造成损伤，在运行过程中由于前期遗留问题的存在，造成其出现故障，甚至影响电缆的正常运行，形成安全隐患。
通道防水性能不达标造成受潮、腐蚀也是现阶段常见的问题，该情况容易受到外界因素的干扰，降低电缆的性能，需要设计人员结合实际工程情况进行处理，优化整体的设计，注重设计的深度与精度，明确规划的重要性，提高线路安全性。
与此同时，击穿问题也是现阶段需要重点关注的问题，由于外力因素的影响，在线路运行过程中容易受到外界恶劣环境因素影响，容易对运行电缆产生影响，特别是外力破坏区域、恶劣环境中，经常出现电缆击穿情况，对电力系统的运行产生明显不良影响，需要进一步的的创新完善，为人们生产、生活提供优质的服务。
论110kV电缆线路中的交叉互联接地系统设计
论110kV电缆线路中的交叉互联接地系统设计摘要：基于110kV电缆线路中的交叉互联接地系统在电网线路的生产和运行中应用的广泛性，本文重点论述了此接地系统的设计原理和实际应用现状，并分析了常见的问题，提出了一些可行的措施，以期能够为相关的实践提供些许理论参考。
关键词：电缆线路交叉互联接地系统原理应用问题措施电缆线路中的交叉互联接地系统的设计原理是将电缆金属护套的一端直接接地，普遍用的是中间绝缘接头和交叉互联箱与三相电缆的金属护套调换位置以后进行重新连接，而另一端则通过保护接地，这样在完全换位的状况下，金属护套中就没有任何环流的通过，两端对地之间也就不会产生相应的感应电压，而是在每段的电缆线中间有一定的感应电压，并能保证换位处的感应电压幅度最高。
这种交叉互联方式的电缆线接地系统有其优势，也会存在着一定的缺陷和问题。
找到适当的方式就能化不利为有利。
一、110kV电缆线路中交叉互联接地系统的原理与应用就普遍情况来看，110kV 以上的高压电缆线路中使用的电缆很多都是单芯电缆，当有电流通过这种单芯电缆线时，便会产生磁力线交链的金属护套层，电缆线的两端面就会出现感应电压。
通过电缆线的电流越大，电缆线的长度越长，感应电压的幅度就越大，三者是呈正比的关系。
但是当电缆线路过长的时候，通过电缆护套上的感应电压相加起来的电压则会在一定程度上危胁到人们的生命安全。
所以当电缆线路发生短路的故障问题时候，或者电缆线路受到雷电的强烈冲击，或者操作不当导致电压过大，就容易形成强度很大的感应电压，有时候它能击破电缆线路的保护绝缘，所以单芯电缆线路的使用中一定要采取合适的接地方法，并按照科学的步骤进行操作，以达到保护人民的生命财产安全和电缆接地系统设备安全的双重目的。
电缆护套的接地方式有一端接地方式、两端接地方式以及交叉互联接地方式，选取那一种要看这种方式所带来的利弊是否平衡，是否能够承载高压电缆线路的正常负荷。
通常，较长的110kV电缆线路的金属护套的不能使用两端接地方式，例如当电缆线路的长度超过1500米时就不能进行两端接地，因为这样会导致金属护套中通过一定量的环流，从而降低了电缆线路的总载流量，而电缆线路中的交叉互联接地方式或者一端接地方式电缆通过的载流量均大于这种两端接地方式的电缆载流量，这样就不会造成资源的浪费，能源也不至于损失过多，由此看来较长的电缆线路一般可以采用护套一端接地方式，或者采用护套中点接地方式，还可以采用交叉互联接地。
对110kV及以上高压电缆线路的接地系统分析
对110kV及以上高压电缆线路的接地系统分析摘要：本文作者通过实际工作中总结与积累经验，主要针对110kv及以上高压电缆的接地的重要性，并通过分析高压电缆接地的要求、方式和采取的措施等。
关键词：高压电缆接地电流电缆接地方式一、前言:经过十几年高压电力电缆施工我们积累了相当一部分的经验，本文综合各类文献并结合工程实际，意图对110kv及以上高压电缆的接地就重要性等方面进行探索。
二、高压电力电缆接地分析当导体内通过电流时会在其周围产生感应电压，对于在发电厂、变电所等用于低压及二次系统控制的电缆，为了防止继电保护装置误动以保证保护装置可靠性以外，也防止控制电缆屏蔽因感应电压而导致保护装置损坏，所以均采取带屏蔽铜网的电缆，并对屏蔽接地有着非常严格的规定；并且要求电缆支架等都要求接地以防止感应电压危及人身安全；而高压电力电缆同样存在这样的问题，本文将针对高压电力电缆在施工及运行中遇到的的一系列敷衍出的问题进行讨论：首先是敷设时的机械保护（电缆抗弯、防水、防火、腐蚀——采取铝、铜等金属外护套）→其次运行中线芯电流（在金属护套上形成1∶1的单匝变压器产生感应电动势——危害人身安全及电气设备运行经济性、可靠性等，采取外屏蔽接地）→接地电流或环流→各种接地方式的解决方法。
为了尽可能减少护套环流我们可以采取多种金属护套的连接与接地方式，这是我要着重讨论的问题。
高压电缆线路的接地方式有下列几种：.金属护套一点接地（一端或中点）：无环流，感应电压与电缆长度成正比，短电缆线路常用；⑵. 金属护套两端接地：有环流，感应电压为零，但影响载流量，轻负荷电缆线路常用；⑶. 金属护套交叉换位连接：两端接地，中间用绝缘接头将护层交叉换位连接，无环流，感应电压与电缆长度成正比，但可以限制在允许的范围内，长电缆线路常用。
⑷.电缆换位，金属护套交叉互联：要求测得电缆金属感应电压必须是小于50v为前提，如果不是的话，必须进行相应的检查，是否是电缆的原因还是由于电缆的长度太长而造成的，还是其他原因造成的，如果是长度的原因（一般要求在500～800m的范围具体看测试结果），应相应调整其长度，比如说一组交叉互联加一组接地（一段接地）或其他方式。
110kV及以上高压电缆线路的接地系统
鑫 周
（ 国 网 四 川 攀 枝花 供 电公 司 四川省 攀枝花 市
模 的扩大 ， 高压 电力 电缆工程 增多 ， 高压 电缆接地 方式 的安全 与否直接 关系着 电力系 统 的安全稳 定运 行 。笔者 结合丰富 的理 论知识与工程 实践经验 ， 对 １ １ ０ ｋ ￣及以上高压 电缆接 地要求 、 方式 、 措施进行分析 。
１ 高压 电力 电缆接 地分 析
在 电力系统中 ， 发 电厂 、 变 电站等用 于低压与二次系统控制 的电缆 ， 主要采 用带屏蔽铜 网的 电缆 ， 究其 原因主要是 电流途经导体 ， 会 在其周 围产生感应 电压 ， 带屏蔽铜 网电缆一方 面能防止装置误动确保保护装置 的可靠性 ； 另一方面也 能防止感 应电压对保护装置的损坏 。出于 电网运 行安全 和人身安全 的考虑 ， 高压 电缆对屏蔽接地 有着严格的规 定， 并且 电缆 支 架 等 都 要 求 接 地 以防 止 感 应 电压 过 大 。 作为 电力系统 的重要组成部 分， 高压电缆同样存在这样 的问题 。本 文将 针对高压 电力 电缆在施工及运 行中遇到 的的一系列敷衍 出的 问题 进行讨论 ： 首先是敷设时 的机械保护 （ 电缆抗弯 、 防水、 防火、 腐蚀一采取 铝、 铜等金属外护套） 一其 次运行 中线芯电流 （ 在金属护套上形成 １ ： １的 单匝变压器产生感应 电动势一危 害人身安全及 电气设备运行经济性 、 可 靠性等 ，采取外屏蔽接地） 一接地 电流 或环 流一 各种接地方式 的解决方 法 。为减小护套环流 ， 降低对 电气设备运行 、 人身安全威胁的影 响， 应采 取多种金属护套 的连接与接地方式， 这也是本文探讨 的关键所在 。
长度成正 比， 无环流；
高压电工国家题库练习题(第二篇)
高压电工国家题库练习题〔第二局部〕练习一：电力系统根本知识1、我国110KV及110KV以上的电力系统，都采用中性点非直接接地的运行方式，以降低线路的绝缘水平。
〔×〕2、谐波电流可使电力线路的电能损耗和电压损耗增加，使计量电能的感应式电度表计量不准确。
〔√〕3、当电路发生短路或严重过负荷时，熔断器能自动切断故障电路，从而使电路设备得到保护。
〔√〕4、电力系统正常运行时，各相之间是导通的。
〔×〕5、变、配电所是电力网中的线路连接点，是用以变换电压、交换功率和聚集、分配电能的设施。
〔√〕6、低压照明用户供电电压允许偏差为额定电压的10%～－10%。
〔×〕7、火力发电厂假设既发电又供热那么称热电厂。
〔√〕8、大型电力系统有强大的调频和调压能力，有较大的抵御谐波的能力，可以提供质量更高的电能。
〔√〕9、电网谐波的产生，主要在于电力系统中存在各种线性元件。
〔×〕10、电力系统中的各级电压线路及其联系的各级变、配电所，这一局部叫做电力网，或称电网。
〔√〕11、电力系统中性点接地是属于保护接地，它是保证电力系统平安可靠运行的重要条件。
(×)12、中性点直接接地系统发生单相接地故障时，其他两相对地电压肯定会升高。
(√)13、电力系统中危及电气设备绝缘的电压升高即为短路过电压。
〔×〕14、在中性点不接地的电力系统中，当发生单相完全接地时，非故障相对地电位升高为线电压，容易引起绝缘损坏，从而引起两相或三相短路，造成事故。
〔√〕15、在中性点非直接接地的电力系统中广泛采用两相不完全星形接线方式来实现相间短路保护。
〔√〕16、假设系统中过多的有功功率传送，那么可能引起系统中电压损耗增加，电压下降。
〔×〕17、将利用江河蕴藏的水力资源来发电，这种电厂称为水电发电厂。
〔√〕18、电力系统中相与相之间或相与地之间〔对中性点直接接地系统而言〕通过金属导体，电弧或其他较小阻抗连结而形成的正常状态称为短路。
110kV及以上高压电缆线路的接地系统
３ 高压 单芯 交联聚 乙烯绝缘 电力 电缆 的接 地 方式
电力安全规程规 定： 电气设备 非带 电的金属 外壳都要接 地 ， 此 电缆 的 铝包 或金 属 屏 蔽 层都 要 接 地 。 常 ３ｋ 因 通 ５ Ｖ及 以下 电压 等 级 的 电缆 都 采 用 两 端 接地 方式 ， 是 因 为这 些 电 缆 大 多 这 数是三芯 电缆， 在正 常运行 中， 流过三个线芯的 电流总和为零 ， 在 铝 包 或金 属 屏 蔽 层 外 基 本 上 没 有 磁 链 ， 样 ， 铝 包 或 金 属 这 在 屏蔽层两端就基本上没有感应 电压 ， 以两端接地后不会有感 所 应 电流 流 过铝 包 或 金 属 屏蔽 层 。 是 当 电压 超 过 ３ ｋ 时 ， 多 但 ５Ｖ 大 数采用 单芯 电缆 ， 单芯 电缆 的线芯 与金属屏蔽 的关 系， 可看作 个 变 压 器 的初 级 绕 组 。当 单 芯 电缆 线 芯 通 过 电流 时 就 会 有磁 力 线 交 链 铝 包 或 金 属 屏 蔽层 ， 它 的 两 端 出现 感 应电压 。感 应 使 电压的大小与电缆线路 的长度和流过导体的 电流成 正比， 电缆 很 长 时 ， 套 上 的感 应 电压 叠 加起 来可 达 到 危 及 人 身 安 全 的程 护 度 ， 线路 发 生 短 路 故 障 、 受 操 作 误 差 电压 或 雷 电 冲击 时 ， 在 遭 屏 蔽 上 会 形成 很 高 的 感应 电压 ， 至 可 能 击 穿护 套 绝 缘 。此 时 ， 甚 如
１ 前 言
笔 者 经 过 十 几 年 高 压 电力 电 缆施 工 ， 累 了相 当一 部 分 经 积 验 ， 文 综 合 各 类 文 献 并 结 合 工 程 实 际 ， 图 对 １Ｏ Ｖ及 以上 本 意 ｌｋ 高 压 电缆 的接 地 就 重要 性 等 方 面 进行 探 索 。
电力系统中性点接地的三种方式
电力系统中性点接地的三种方式有效接地系统（又称大电流接地系统）小电流接地系统（包含不接地和经消弧线圈接地）经电阻接地系统（含小电阻、中电阻和高电阻）大电流接地系统用于110kV及以上系统及。
该系统在单相接地时，另外两相对地电压基本不变，系统过电压较低，对110kV及以上系统抑制过电压有利，但此时接地电流很大，运行设备很难长时间通过此电流，接地相对地电压很低，甚至为零，系统电压严重不平衡，许多电气设备无法正常工作，必须及时切除接地点。
大电流接地系统要求部分主变的中性点接地，避免单相接地时短路电流过大。
这些主变必须有一个三角形接线的绕组，以构成零序通路，降低零序阻抗。
主变的零序阻抗一般为正序阻抗的1/3，线路的零序阻抗一般为正序阻抗的3倍。
作为220kV枢纽变电站的主变必须并列运行。
其中一台主变的220kV侧中性点和110kV侧中性点必须直接接地，其他主变中性点通过间隙接地。
好处是110kV侧零序阻抗稳定，有利于该110kV系统零序定值的计算和整定，零序过流保护的保护范围变化很小，容易保持其阶梯特性；未220kV系统提供稳定的零序电源，保持220kV 系统零序保护的方向性和稳定性。
主变220kV侧中性点和110kV侧中性点均加装间隙保护，保护动作跳开各侧断路器。
作为220kV负荷变电站的主变必须分列运行。
此时所有主变的220kV侧中性点必须通过间隙接地，110kV侧中性点全部接地运行。
所有主变不能相220kV系统提供零序电流，110kV侧零序阻抗稳定。
主变220kV侧中性点加装间隙保护，保护动作跳开各侧断路器。
作为链式接线的220kV变电站，其220kV侧母线并列运行并有两个电源。
虽然主变分列运行，但必须有一台主变的220kV侧中性点直接接地，其他主变的220kV 侧中性点通过间隙接地。
110kV侧中性点必须全部直接接地。
主变220kV侧中性点加装间隙保护，保护动作跳开各侧断路器。
目前运行的110kV变电站全部主变均分裂运行，其电源侧母线为单电源。
11OkV及以上高压电缆线路的设计
线 路任 一终 端 设 置 在 发 电 厂 、变 电所 时 ．回流 线 应 与 电源 中性线 接地 的接 地 网连通 。
Ｓ Ａ ｐ 一 回流 线对 Ａ相 电缆 的平行 间距 ，ｍ； Ｒ 一 大地 的接 地 电阻 ，１ － ／ ；
２ 直 接 接 地 端 的 选 择
２ ． １ 关 于电缆 的接 地 中压 电缆一 般 采 用 三 芯 电缆 。 由于三 相 电缆
器 的初 级绕 组 与 次级 绕 组 。当 电缆 通 过 交 流 电 流
要抑制 电缆邻近弱 电线路 的电气 干扰强度 时，一 端互联并接地 的线路 。都必须装设接地 良好 的回 流线 （ 见图 １ 、图 ２ ） ，并 将 其 两 端 可靠 接 地 。这 徉 ，发生单相接地短路故 障时 ，短路电流可以通 过回流线流 回系统的中性 点。特别是 当接地故 障 发 生在 回流 线 的 接地 网 时 ，接 地 电 流 的绝 大部 分
关键 词 ：高压 电缆 线路 设 计 外护 套 回流线 接 地 电缆 敷设 方 式
中 图分 类号 ：Ｔ Ｍ ７ ５ １
文献标 识 码 ：Ｂ
文章 编 号 ：１ ０ ０ ６ － ７ ３ ４ ５（ ２ ０ １ ３ ）增刊一 ０ ０ ４ ９ — ０ ４
１ 高压 电缆线路设计重点
１ ． １ 外护套 的 选择
Ｒ ， 一 回流线 的接地 电阻 ，ｎ。
从 而 ．得
的芯线 在 电缆 中呈 “ 三 角 形 ” 对 称 布 置 ．三 相 电 （ ６ ）
Ｉ Ｐ ＝（ Ｒｌ ＋ ｚ ０ Ｐ ）Ｉ ｏ ／ （Ｒ ｌ ＋ Ｒ ２ ＋ ｚ Ｐ Ｐ ）
流对称 ，金属外皮不会产生感应电流。高压单 芯
电缆则 不 同 ，其 芯 线 与 金 属护 套 近 似 干 一 台 变 压
110KV电缆线路保护层接地方式及保护
110KV电缆线路保护层接地方式及保护摘要：过电压可能击穿电缆外护层绝缘，造成电缆金属护层多点接地故障，大幅增加环流附加热损耗，严重地影响电力电缆正常运行，甚至大幅减少电缆使用寿命。
一旦发生电缆金属护层多点接地故障，故障的测寻、定点和修复均比较困难，停电检修造成的电量损失较大。
本文首先说明了110KV电缆线路现状，然后分析了几种常用的保护层接地方式，最后详细阐述了110KV电缆电线的护层保护及限制过电压的科学措施。
关键词：110KV；电缆线路；保护层；接地；标准1110KV电缆线路概述110KV电缆线路是一种单芯线缆，由于其具有众多优势，目前在我国城市电网中，已成为输电骨干网络。
与传统的电缆线路相比，110kVkv电缆线路的优点主要表现在以下几个方面：首先，电缆的使用寿命得到了有效的延长，在一定程度上减少了电缆的更换周期，降低了电力运营的固定成本；其次，110KV电缆线路对自然环境适应能力较强，而传统的电缆线路则不能有效的抵抗环境条件的干扰而造成电损大、输电的质量较差；再次，在做好保护层的保护后，日常的维护工作量也比传统的电缆线路小得多，减少了维护成本；最后，采用110KV电缆线路都是高空架网，环保卫生，对城市的景观不造成影响，同时也比传统电缆线路安全性、可靠性高。
正是其众多优势，获得了用户的欢迎，并得到了快速发展。
2 110 KV 电缆线路保护层的几种接地方式分析2.1过电压过电压是指在电力系统中，由于特定条件的出现，而产生的超过工作电压的异常电压升高，是一种电磁扰动的现象。
通常，单相高压电缆线路的过电压可以分为两种形式，工频过电压和冲击过电压。
工频电压是由金属保护套与电缆线路产生的感应电压，冲击电压主要是由雷击或操作而引起的过电压。
在电工设备运行中，除了承受工作电压，还必须承受一定幅度的过电压，才能保证电力系统安全可靠的运行。
一般来讲，防范这些过电压电缆线路保护层接地方式主要有以下由于采用两端接地，金属外套容易和大地产生回流，造成输电的损失量极大，不但使电量浪费，还会引起电缆线路老化。
论110kV电缆线路中的交叉互联接地系统设计
论110kV电缆线路中的交叉互联接地系统设计摘要：基于110kV电缆线路中的交叉互联接地系统在电网线路的生产和运行中应用的广泛性，本文重点论述了此接地系统的设计原理和实际应用现状，并分析了常见的问题，提出了一些可行的措施，以期能够为相关的实践提供些许理论参考。
关键词：电缆线路交叉互联接地系统原理应用问题措施电缆线路中的交叉互联接地系统的设计原理是将电缆金属护套的一端直接接地，普遍用的是中间绝缘接头和交叉互联箱与三相电缆的金属护套调换位置以后进行重新连接，而另一端则通过保护接地，这样在完全换位的状况下，金属护套中就没有任何环流的通过，两端对地之间也就不会产生相应的感应电压，而是在每段的电缆线中间有一定的感应电压，并能保证换位处的感应电压幅度最高。
这种交叉互联方式的电缆线接地系统有其优势，也会存在着一定的缺陷和问题。
找到适当的方式就能化不利为有利。
一、110kV电缆线路中交叉互联接地系统的原理与应用就普遍情况来看，110kV 以上的高压电缆线路中使用的电缆很多都是单芯电缆，当有电流通过这种单芯电缆线时，便会产生磁力线交链的金属护套层，电缆线的两端面就会出现感应电压。
通过电缆线的电流越大，电缆线的长度越长，感应电压的幅度就越大，三者是呈正比的关系。
但是当电缆线路过长的时候，通过电缆护套上的感应电压相加起来的电压则会在一定程度上危胁到人们的生命安全。
所以当电缆线路发生短路的故障问题时候，或者电缆线路受到雷电的强烈冲击，或者操作不当导致电压过大，就容易形成强度很大的感应电压，有时候它能击破电缆线路的保护绝缘，所以单芯电缆线路的使用中一定要采取合适的接地方法，并按照科学的步骤进行操作，以达到保护人民的生命财产安全和电缆接地系统设备安全的双重目的。
电缆护套的接地方式有一端接地方式、两端接地方式以及交叉互联接地方式，选取那一种要看这种方式所带来的利弊是否平衡，是否能够承载高压电缆线路的正常负荷。
通常，较长的110kV电缆线路的金属护套的不能使用两端接地方式，例如当电缆线路的长度超过1500米时就不能进行两端接地，因为这样会导致金属护套中通过一定量的环流，从而降低了电缆线路的总载流量，而电缆线路中的交叉互联接地方式或者一端接地方式电缆通过的载流量均大于这种两端接地方式的电缆载流量，这样就不会造成资源的浪费，能源也不至于损失过多，由此看来较长的电缆线路一般可以采用护套一端接地方式，或者采用护套中点接地方式，还可以采用交叉互联接地。
110kV及以上高压电缆线路设计
110kV及以上高压电缆线路设计摘要：当前，伴随民众生活的改善，他们对于电能的需求日渐增多，为了确保民众的安全用电，需要建设规模更多的电力设施。
而国家电力基础投入不断增多，更多的城市开始通过电缆来取代传统的架空线路。
但是，现在的城市的低下规划错综复杂，这些给电缆施工带来了很多难题。
因此，科学的对电缆线路进行设计，不仅能有效降低施工难度，同时还能节省大量资金。
关键词：110kV；高压电缆；线路；设计；选择1回流线的选择与布置要求1.1回流线的选择结合《电力工程电缆设计规范》的相关要求，为了可以更好地避免电缆能产生非常大的感应电压，进而降低了短路故障的时候保护套感应的电压，而在110kV及其以上的高压电缆金属护层单点直接接地的时候，一端的互联并且接地的线路，一定要安装一个回流线。
通过这个回流线，这样就可以更好地使得短路故障形成一系列的短路电流回到中性点。
假如回流线的接地网发生了很多接地的故障，那么这些短路电流就直接流向了大地。
因为回流线的接地电流和一些部分电缆导线接地电流，这两个电流的方向是相反的，所以所产生的磁通量就能相互抵消，如图1所示2直接接地端的选择2.1直接接地端的选择第一，当线路全线采用电缆时，任何一端都可直接接地，但通常情况选择选受电侧即线路终端处；第二，电缆一端与架空线相连时，为降低护套上的冲击过电压，护套的直接接地点一般应设在与架空线相连接的一端，护层电压限制器设在另一端；第三，电缆两端与架空线相连时，护套的直接接地点一般应设在架空线遭雷击概率大的一端，护层电压限制器设在另一端。
2.2关于电缆的接地中压电缆一般采用三芯电缆，由于三相电缆的芯线在电缆中呈“三角形”对称布置，三相电流对称，金属外皮不会产生感应电流。
对于高压单芯电缆，其芯线类似于变压器的初级绕组，而金属护套则类似于次级绕组，所以电流流经电缆时产生的部分磁力线与金属护套铰链后，经过一系列复杂的物理变化和相互作用，会在护套产生相应的感应电压。
《继电保护和安全自动装置技术规程》试题及答案
《继电保护和安全自动装置技术规程》试题及答案《继电保护和安全自动装置技术规程》试题及答案《继电保护和安全自动装置技术规程》试题及答案一、选择题(共35题)1、220kV电网按近后备原则整定的零序方向保护，其方向继电器的灵敏度应满足(A) 。
A.本线路末端接地短路时，零序功率灵敏度不小于2B.相邻线路末端接地短路时，零序功率灵敏度不小于2C.相邻线路末端接地短路时，零序功率灵敏度不小于1.52、为保证接地后备最后一段保护可靠地有选择性地切除故障，500kV线路接地电阻最大按(C )Ω，220kV线路接地电阻最大按100Ω考虑。
A.150B.180C.300 3、为保证接地后备最后一段保护可靠地有选择性地切除故障，500kV线路接地电阻最大按300Ω，220kV线路接地电阻最大按(C )Ω考虑。
A.150B.180C.100 4、110kV及以上系统的零序电流保护最末一段，为保证在高阻接地时，对接地故障有足够灵敏度，因此，其定值不应大于( B )。
A.200AB.300AC.360A 6、二次回路铜芯控制电缆按机械强度要求，连接强电端子的芯线最小截面为( A )。
A.1.5mm2 B.2.5mm2 C.0.5mm2 7、在保护和测量仪表中，电流回路的导线截面不应小于( B )。
A.1.5mm2B.2.5mm2C.4.0mm2 8、发电厂和变电站应采用铜芯控制电缆和导线，弱电控制回路的截面不应小于( C )。
A.1.5mm2 B.2.5mm2 C.0.5mm2 9、选用弱电控制回路的电缆时，按机械强度要求，电缆芯线的最小截面应不小于( C )。
A.5mm2B.1mm2C.0.5mm2 10、芯线截面为4mm2 的控制电缆，其电缆芯数不宜超过( A )芯。
A.10 B.14 C.6 11、在电压回路最大负荷时，保护和自动装置的电压降不得超过其额定电压的( B ) A.2% B.3% C.5% 12、高压断路器控制回路中防跳继电器的动作电流应小于断路器跳闸电流的( A )，线圈压降应小于10%额定电压。
2023年高压电工证试题易错题二--答案及解析
2023年高压电工证试题易错题二答案及解析1.S11-MR)-100/10表示三相油浸自冷式双绕组无励调压,卷绕式铁(圆载面,密封式额定量100KVA低压侧绕组额定电压为10KV电力变压器。
(错)答案解析: 高压侧绕组额定电压为10KV2. 交流电流的频率越高,则电感元件的感抗值越小,而电容元件的容抗值越大。
(错)答案解析:频率越高，感抗值越大，容抗值越小。
3. 若系统中过多的有功功率传送,则可能引起系统中电压损耗增加,电压下降。
(错)答案解析:有功功率和无功功率都可以引起电压损耗增加。
4. 互感器分电压互感器和电流互感器两大类,它们是供电系统中测量、保护、操作用的重要设备。
（错）答案解析: 互感器只有测量、保护作用。
5. 位于线路首端的第一基杆塔属于首端最末端一基杆塔属于终端杆。
(错)答案解析:首端的也叫终端杆6.接线组别相同而并列,会在变压器相连的低压侧之间产生电压差,形成环流,严重时导致烧坏变压器。
(错)答案解析:变压器并列，接线组别一定要相同7. 二次侧额定电压U2N指的是分接开关放在额定电,压位置,一次侧加额定电压时,二次侧短路的电压值。
(错)答案解析:此解释为变压器短路电压，不是二次侧额定电压的解释8. 高压电动机发生单相接地故障后,必须将其切除。
(错)答案解析:高压电动机的供电系统为中性点不接地系统，发生单相接地故障后可以继续运行，但要及时排除故障9. 在开关电器中,按照气体吹动电弧的方向不同,吹动电弧的方法可分为纵向吹动(纵吹)和横向吹动(横吹)两种。
(对)10. :配电装置的长度超过6m时,屏后应有两个通向本室或其他房间的出口,其距离不宜大于20m。
（错）答案解析: 距离不宜大于15m，超过应增加出口。
11. 当电容器内部设有放电电阻时,电容器组可不设放电装置。
(错)答案解析: 放电装置一定要装设12. 高压熔断器在110kV及以上供电网中被广泛应用。
（错）解析：10kv13. 三相交流对称电路中,如采用星形接线时,线电压等于相电压。
电网中性点接地方式
电网中性点接地方式是一个综合性的、系统性的问题，既涉及到电网的安全可靠性、也涉及电网的经济性。
中性点接地方式直接影响到系统设备绝缘水平、系统过电压水平、过电压保护元件的选择、继电保护方式、系统的运行可靠性、通讯干扰等。
我国的110kV及以上电压等级的电网一般都采用中性点直接接地方式，在中性点直接接地系统中，由于中性点电位固定为地电位，发生单相接地故障时，非故障相的工频电压升高不会超过1.4运行相电压；暂态过电压水平也相对较低；继电保护装置能迅速断开故障线路，设备承受过电压的时间很短，这样就可以使电网中设备的绝缘水平降低，从而使电网的造价降低。
在三相交流电力系统中，作为供电电源的发电机和变压器的中性点，有三种运行方式：一种是电源中性点不接地；一种是电源中性点经消弧线圈接地；一种是电源中性点直接接地。
前两种合称为中性点非有效接地，或小电流接地系统，后一种中性点直接接地称为中性点有效接地，或大电流接地。
1 电源中性点不接地电力系统（3-63 kV系统大多数采用电源中性点不接地运行方式）。
电源中性点不接地系统发生单相接地时，如C相单相接地，那么完好的A、B 两相对地电压都由原来的相电压升高到线电压，即升高为原对地电压的√3倍,C相接地的电容电流为正常运行时每相对地电容电流的3倍。
当发生单相接地时，三相用电设备的正常工作未受到影响，因为线路的线电压无论相位和量值均未发生变化，因此三相用电设备仍然照常运行。
但电力部门只允许运行2小时，因为一旦另一相又发生接地故障时，就形成两相接地短路，产生很大的短路电流，可能损坏线路设备。
2 电源中性点经消弧线圈接地的电力系统。
在中性点不接地的电力系统中，有一种情况比较危险，即在单相接地时，如果接地电流较大，将出现断续电弧，这可使线路发生电压谐振现象，在线路上形成一个R-L-C的串联谐振电路，从而使线路上出现危险的过电压（可达相电压的2.5-3倍）,导致线路上绝缘薄弱地点的绝缘击穿。
什么是高压电缆的接地环流
什么是高压电缆的接地环流高压电缆简介高压电缆是在高电压下传递电力的电线。
通常，高压电缆的额定电压在110千伏（kV）到1000kV之间，而传统的低压电缆则通常用于传输电力的地区，其额定电压在1000伏特（V）以下。
高压电缆具有抵抗电磁干扰和电气干扰的能力，因为它们是为长距离传输电能而设计的。
由于高压电缆能够传输大量电能，因此它们通常用于供电城市和其他大型地区。
接地环流接地环流是高压输电中经常遇到的一种现象。
在高压输电线路中，因为带电物体周围的介质可能会受到污染或破损，导致电压漏电，从而产生接地电流。
由于接地电流通常是无法测量的，因此它往往会被忽略。
但是，如果接地电流过大，它将导致传输线路周围的地球电位分布失衡，进而导致电压峰值的波动以及传输效率的下降。
为了解决这个问题，我们需要引入接地环流的概念。
在概念上，接地环流是通过地球或其他共享媒介来携带电流的一种方式。
当带电物体接地时，获得了一种路径来通过地球中的其他物体传输电流，从而形成了接地环流。
高压电缆的接地环流高压电缆的接地环流与传统的地上高压电线非常不同。
因为电缆被埋在地下，即使有一些接地电流，也不会对周围的物体造成影响。
然而，高压电缆的接地环流可导致电缆自身的损坏，从而影响整个电力系统的稳定性。
在高压电缆系统中，如果接地阻抗不足或不稳定，将导致接地电流过大，从而产生电缆损坏等问题。
为了减少这种问题的影响，可以通过使用接地电缆来降低接地电量，或者利用电容式接地系统来控制接地电流。
接地环流的控制接地环流问题的主要解决方法是控制逆流。
控制逆流的方法包括：•段接•均压接地•电容式接地系统•被动或主动阻抗控制其中，电容式接地系统是目前最为常见的解决方法。
电容式接地系统使用一组电容器，将接地电流引入你地，从而降低接地电流的流量。
总结高压电缆是一种用于长距离传输电力的电线。
在高压电缆中，接地环流是一种常见的现象，可以通过控制逆流的方法来解决。
对于高压电缆系统来说，控制接地环流对于系统的稳定性具有非常重要的意义。
