大型综合医院建筑供配电系统设计
医院供配电系统设计
工程设计
似的设备还有 CT、数字胃肠治疗室内 的分体空 调, 为该类贵重医疗设备的正常运行提供了必要 的环境保障, 故将该类空调负荷 等级定为二级。 洁净手术部内的 专用电梯、氧气供应系统、真空 吸引系统、压缩空气系统的电源应为一级负荷。 2. 2 供电电源 2. 2. 1 常用电源
检验科内有大型生化仪器类负荷, 其负荷等 级并不属于一级负荷中特别重要的负荷, 不需另 设应急电 源, 但其允许 恢复供电 时间很短 ( t # 0. 5 s), 市电切换时间不能满足其工艺要求, 故仍 需设置不间断电 源, 因此, 检验科内设置了专供 大型生化仪器使用的 UPS。
对于病房内大量分散使用呼吸机的情况, 设 置集中的 UPS 不经济, 也不现实, 因此如病房呼 吸机类分散的小容量重要设备, 设计时要求业主
变电所内的负荷计算如表 1所示。
52
2 供电系统
2许间断供电时间的分级情况, 制定了 IEC 60364 7 710: 2002标准 !建筑物电气 装置: 特殊装置或 场所的要求医疗场所 。
IEC供电等级按照负荷恢复供电时间分为: t # 0. 5 s, 0. 5 s< t < 15 s, t 15 s。根据 JG J 16 2008! 民用建筑设计规范 , 并参照 IEC 标准, 笔 者认为可将 0类场所内的医疗设备划分为一、二 类负荷, 1类场所内的医疗设备划分为一级设备, 2类场所内的医疗设备划分为一级负荷中特别重 要的负荷。按该 条件, 医院中负荷等 级如下: 急 诊部、重症 监护病房、手术部、产房、N ICU、ICU、 CCU、治疗 室、病理科、中心供应、检验科的电力 照明属于一级负荷, 其中 %、&级手术室、N ICU、 ICU、CCU、急诊抢救室、重症监护 室的用电负荷 属于一级负荷中特别 重要的负荷。医梯、客梯、 特需病房用电属于二级负荷。其他为三级负荷。 大楼内的消防负荷也属于一级负荷。
某三甲综合医院电气设计
某三甲综合医院电气设计摘要】结合某三甲综合医院迁建工程电气设计案例，围绕综合性医院负荷分级、供电方案、配电系统、接地、照明设计等方面探讨医院建筑的电气设计。
【关键词】三甲综合医院；电气设计；医疗场所局部IT系统引言随着人民生活水平的提高，医院建筑越来越受人民关注，综合性医院作为集患者、陪同家属、医护人员及科研教学等在一起的特殊场所，有别于一般的公共建筑。
因患者一般身心健康上都存在一定的障碍，且门诊量大、人员流动性强，科室分区多，医疗设备复杂等因素，对供电可靠性、安全性提出极高的要求，也对如何营造便捷、舒适的就诊环境提出了较高的要求。
本文结合某三甲综合医院工程设计实例，介绍了医院设计过程中需要注意的相关问题，以供类似工程设计时参考。
1 项目概况某三甲综合医院，是集医疗、急救、科研、教学、康复、查体、预防保健、健康促进为一体的现代化综合性医院，建成后将具有齐全的门急诊科室和设备先进的医学诊疗部门基地。
本项目为地下1层，地上16层，建筑高度61.35米，总建筑面积约为84046平方米，编制床位617张，一类高层。
2 供配电系统设计2.1 负荷等级依据《民用建筑电气设计规范》JGJ16-2008、《医疗建筑电气设计规范》JGJ 312-2013、《综合医院建筑设计规范》GB 51039-2014，划分负荷级别及医疗场所自动恢复供电时间要求。
一级负荷中特别重要负荷：重症监护室、抢救室、手术室、术前准备室、术后复苏室、麻醉室等涉及患者生命安全的设备（如呼吸机等）及其照明用电；一级负荷：消防设备（包括消火栓给水泵、自动喷水给水泵、消防电梯、防排烟风机、火灾自动报警装置、消防控制中心、事故照明等）用电，急诊部、监护病房、手术室、血液病房的净化室、血液透析室、病理切片分析、核磁共振、介入治疗CT及X光机扫描室、血库、高压氧舱、加速器机房、治疗室、及配血室的动力照明用电，培养箱、恒温箱用电，走道照明，百级洁净手术室空调系统用电，重症呼吸道感染区的通风系统用电，客梯、生活供水设备等；二级负荷：其它手术室空调系统用电，电子显微镜、一般诊断用CT及X光机用电，中心（消毒）供应室，空气净化机组，贵重药品冷库、太平柜等为二级负荷；三级负荷：普通空调等一二级负荷之外的其他负荷。
浅谈综合性医院的电力设计
１ 供 电系统
１ １ 负荷分级 ．
级负荷包括 ： 疏散走道应急照明， 急诊部的所 有用房 、 手术室 、 产房 、 婴儿室、 重症监 护室 、 抢救室
一
的电力照明用电及传染楼通风设备 、 放射科设备、 火 灾 自动报警及联动控制设备、 消防风机、 消防泵等消 防设备。其中手术室 、 重症监护室、 抢救室内重要设 备及照 明用电为一级负荷中特别重要负荷。
线作为主供电源， 另设一 台柴油发电机组作 为备供 电源 ， 当市 电无电时 ， 柴油发电机组 自动或手动启动 提供应急电源 ， 确保一 、 二级负荷供电。对于停电时 间要求小于 ０５ 的一级负荷中特别重要 的负荷 ， ．ｓ 采 用 ＵＳ Ｐ 设备分散供 电。考虑住院部 内一级负荷及 特别重要的负荷较为集 中， 故在住院部一层设低压 配 电室 。 变配电室内设一台 １０ ｋ Ａ干式变压器 ， ００ Ｖ 柴油
３ ０Ｌｘ ０ 。
医院照明设计本着节约能源、 保护环境和提高 照明质量的原则 ， 创造出宽敞舒适的气氛 、 安静整洁 的环境 。普通用房主要采用 、 ５节能荧 光灯配 Ｔ
电子镇流器及普通节能吸顶灯 。为防止静 电感应及
电磁感 应 的影 响 ， 磁 共振 室采 用 白炽 灯 。手 术 室 核 处 设有 专用手 术无 影 灯 ， 电气设 计 时 仅 预 留 电源 至
作为备用 电源 ， 停电时 自动切换为直流供电， 要求蓄
电池 的工 作 时间不少 于 ９ ｍｎ 出 口标 志 灯 和疏 散 ０ ｉ。 指示 灯均 为 ２ ｈ长 明灯 。 ４
系统 的供电回路均应采用医疗 ｒ 接地系统 ， Ｉ ’ 也称为 医疗隔离电源系统。同时在 Ｉ 系统配 出回路相线 ｒ Ｉ ＇ 与地 之 间安装 一 个 交 流 内阻 抗 不少 于 １０ ０ ｋ的绝 缘 监测器 ， 主要是监测系统内相对地的绝缘水平 。在 系统发生第一次接地故障时， 绝缘监测器发 出报警
医院供配电设计
医院供配电设计摘要：随着我国国力的增强，医疗卫生事业将在一定时期得到长足的发展，作为我们医疗工程设计人员，要不断了解学习最新的医疗设备，学习了解国内外的新规范。
关键词：医院电气设计电气安全供电负荷1 医院的分类及规模根据我国医院建设的规划，综合医院按床位可分为300、400、500、600、800及1000床。
按照医院等级可分为三、二、一级医院，目前经常涉及的一般为二级以上的医院。
在这些范围内的医院就用电负荷而言，有一类负荷，还有部分二类负荷及三类负荷。
医院按照功能划分，一般分为门诊部、医技部、护理部、行政部、后勤部等。
目前综合性医院的布局有分散式、集中式和半集中式。
目前建筑设计中考虑节能及使用便利，多采用半集中式。
2 医院负荷分析2.1医院负荷计算按照目前调研的医院负荷情况，医院的用电负荷比例仍然以空调照明为主体，医疗设备用电所占比例很小，这也许与我国目前的医疗设备的水平有关。
根据日本有关资料，80年代的医院变压器安装容量为2 50～300VA/m2，当然日本等国的用电负荷计算与变压器的安装容量与我国差别很大，总体变压器容量较我国大很多。
但这其中医疗设备用电占50％。
而我国目前医疗设备用电总体占不到20％。
因此目前我国的医院设计的用电负荷总体上仍然是以空调照明为主要负荷。
其中空调电制冷的45％～55％，照明30％，动力包括医疗用地15％～25％。
根据近10年来完成的医院工程的运行情况可以得出如下结论，我国医院的用电负荷标准与商业写字楼相比是较低的。
综合医院护理单元照度需求较低由以上数据可以看出，医院虽然为功能性民用建筑，用电设备较多，但它总体照明的标准比起商业楼、写字楼要低。
从用电负荷计算的角度而言并不高，按照北京市供电规划8VA/m2，即可满足要求。
医院变压器安装指标并不是很高，一般在65～75VA/m2之间，分析原因如下：真正意义上的医疗用电负荷并不多，且大型设备的需要系数较低。
综合医院护理单元的面积所占比例较大，此部分用电量较低。
浅析医院建筑中大型用电设备供配电系统方案设计要点
浅析医院建筑中大型用电设备供配电系统方案设计要点摘要：医院作为关系到国计民生的重点行业，一直关注医院的发展，并为其提供安全可靠的供配电产品，随着智慧医院成为新一代医院的建设目标，使得如何提高供配电系统智能化管理水平成为智慧医院新的需求，以全面实现医院的智慧管理。
随着国家对医疗产业的投入以及人民越来越希望得到更多更好的医疗服务，医院建设的规模越来越大，相应的用电设备供电系统的选择也越来越多。
鉴于此，文章结合笔者多年工作经验，对医院建筑中大型用电设备供配电系统方案设计要点提出了一些建议，仅供参考。
关键词：医院建筑；大型用电设备；供配电系统；方案设计要点引言医院配电系统的智能化设计关乎患者的生命与健康安全，为医院安全、高效的运行提供了可靠的技术保障。
在对医院配电系统的管理过程中，注重智能化管理手段的运用，不仅能够为医院电力系统的畅通提供了基础性的保障，同时也能够及时的反馈各种信息，确保医患双方的安全。
1、大型医院供配电常见故障大型医院的供电系统通常都较为复杂，才能满足各种医疗机械设备运转的需求，而且用电时间长、用量大，给管理工作带来了一定的难度，也容易忽略一些细节而形成安全隐患。
电力系统最初的设计理念中可能出现考虑不全面等情况，在一些设备投入使用后凸显出与电力供给不兼容的问题。
医疗设备同时运转需要的电量较大使电力系统的负荷一直处在较高的状态，容易出现变电类故障，影响到诊疗工作的效率。
供电系统一直在运转的情况下，线路开始老化，电器设备也出现不同程度的磨损等便容易引起电力线路故障。
电力设备长期运转使零部件中的润滑油耗尽或充油部件漏油、细小的零件逐渐松动等都成为线路类故障产生的原因。
无论哪种供配电故障都会影响到医院的正常工作，有可能带来重大的医疗失误等不利后果，相关人员一定要摒弃侥幸心理去做好日常维护，及时发现问题并找到其中原因，尽快排除故障使电力恢复运转，保证诊疗服务质量。
2、系统需求分析医院场所可划分为三类，其中如诊室、敷料消毒室、生化仪器室等基本上不存在电气装置与患者身体接触的工作场所为0类；而那些需要与患者体内、体表接触的工作场所，如急诊观察室、处置室等，电气装置等（不包括心脏及接近心脏的部位）为1类；如外科手术及维持患者生命的电气装置需要与患者心脏或与心脏比较接近的部位接触的工作场所为2类；ICU、手术室、抢救室等区域内手术床周围1.5m范围内及2.5m高度范围内为患者区域。
医院建筑电气设计的难点和要点
河南建材2023年第6期[2]熊凌峰.建筑电气设计之消防配电设计研究[J].江西建材,2020(8):63.[3]王科.建筑电气设计中的消防配电设计研究[J].智能城市,2020,6(14):58-59.[4]操龙先.消防配电设计在建筑电气设计中的应用分析[J].技术与市场,2020,27(10):79-80.[5]杨永胜.关于建筑电气设计中的消防配电设计探讨[J].山西建筑,2019,45(2):120-121.作者简介:郭纯瑞,男,1987年3月出生,汉族,山西山阴人,本科,工程师,研究方向为建筑电气。

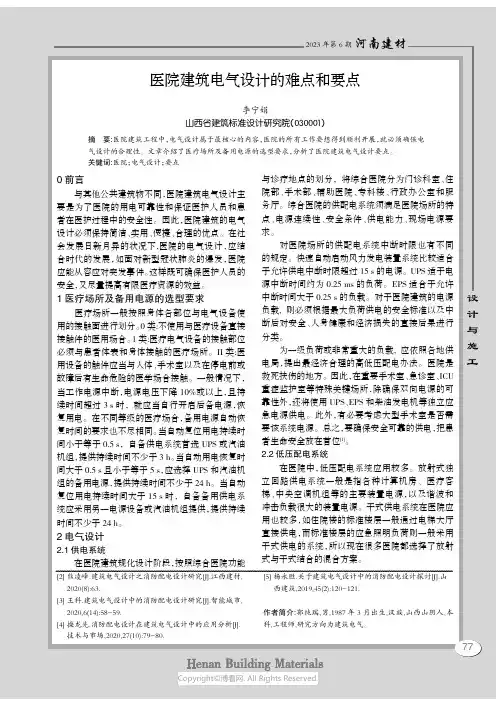

医院建筑电气设计的难点和要点李宁娟山西省建筑标准设计研究院（030001）摘要:医院建筑工程中，电气设计属于最核心的内容，医院的所有工作要想得到顺利开展，就必须确保电气设计的合理性。
文章介绍了医疗场所及备用电源的选型要求，分析了医院建筑电气设计要点。
关键词:医院；电气设计；要点0前言与其他公共建筑物不同，医院建筑电气设计主要是为了医院的用电可靠性和保证医护人员和患者在医护过程中的安全性。
因此，医院建筑的电气设计必须保持简洁、实用、便捷、合理的优点。
在社会发展日新月异的状况下,医院的电气设计，应结合时代的发展，如面对新型冠状肺炎的爆发，医院应能从容应对突发事件。
这样既可确保医护人员的安全，又尽量提高有限医疗资源的效益。
1医疗场所及备用电源的选型要求医疗场所一般按照身体各部位与电气设备使用的接触面进行划分。
0类:不使用与医疗设备直接接触件的医用场合。
1类:医疗电气设备的接触部位必须与患者体表和身体接触的医疗场所。
II类:医用设备的触件应当与人体、手术室以及在停电前或故障后有生命危险的医学场合接触。
一般情况下，当工作电源中断，电源电压下降10%或以上，且持续时间超过3s时，就应当自行开启后备电源，恢复用电。
在不同等级的医疗场合，备用电源自动恢复时间的要求也不尽相同。
当自动复位用电持续时间小于等于0.5s，自备供电系统首选UPS或汽油机组，提供持续时间不少于3h。
大型综合医院高低压供电方案与保护配合对策
大型综合医院高低压供电方案与保护配合对策摘要：现代大型综合医院作为服务人民群众生命安全合计健康的重点公共服务机构型冠状病毒肺炎疫情对全国医疗系统造成了巨大的压力，稳定可靠供电作为保障大型综合医院正常运行的重要一环，医院后勤部门同样承担着巨大的压力。
医疗建筑供配电系统设计因其具有一定特殊性、复杂性，电气设计人员要引起重视。
本文结合某大型综合医院项目，介绍医院高低压供电系统设计方案及保护措施。
关键词：大型综合医院；高低压供电方案；保护措施引言医院是与日常生活有着密切联系的配套建筑。
一些大型城市，因庞大的人口基数往往需要建设一些大型综合医院，以满足人们的日常生活需求。
现代大型综合医院对电的依赖也越来越严重，特别是在抢救室、手术室和重症监护室（ICU）中，一旦出现了断电事故无法恢复会直接危及患者的生命安全。
现代大型综合医院作为极为特殊的高可靠性电力用户，需要从外部供电线路、医院中心配电间保护设置、变压器保护设置、400V低压母线备投、柴油发电机启动配合等方面分层次改进供电系统的稳定性和可靠性。
因此，医院供电系统必须要充分考虑内外部的供电可靠性，避免异常断电对正常医疗工作的影响。
1负荷等级确定根据对供电可靠性的要求及中断供电在政治经济上所造成影响的程度，医院负荷可进行分级：（1）一级负荷。
医护区照明、应急照明、感染区风机、CT、ICU及净化空调、手术室及净化空调、负压检测及净化空调、产科分娩室、早产儿室、放射诊断治疗室、血液透析室、血库、核磁共振、培养箱与恒温箱、火灾报警系统、消防泵等；（2）二级负荷。
门诊室、护士站、实验室、镜检、生化室、电子显微镜、客梯、中心（消毒）供应室、采暖锅炉及换热站、空气净化机组、贵重药品冷库、太平柜等用电负荷。
（3）三级负荷。
除一、二级负荷以外的普通照明、动力等负荷。
2医院供电可靠性分析本文所探讨的供电可靠性取样点为400v母线，即通过外部电源、内外部保护配合来减少400V母线停电时间。
某医院综合楼电气设计介绍
中图分类号： TU855
文献标识码： A
1 工程概况
某医院是一所三级甲等综合性医院，新建门诊医技综合楼总 建筑面积 52 191 m2 ，地下 1 层建筑面积为 16 118 m2 ，地上 4 层建 筑面积为 36 073 m2 ，建筑高度 20． 4 m。地下 1 层为车库及设备 用房（ 变配电室、制冷机房、水泵房等） ； 西侧为门诊楼（ 门诊楼 1， 门诊楼 2） ； 东侧为医技楼和管理办公楼； 连接东西两侧的为贯通 的医院街。1 层设有门诊大厅、急诊、儿科、行政办公、影像中心、 中心供应； 2 层为内科、外科、病理、中心检验、血透中心、行政办 公； 3 层为中医、妇科、产科、皮肤科、内镜中心、功能检查、血库、行 政办公； 4 层为耳鼻喉科、眼科、口腔科、手术办公区、手术中心、 ICU、行政办公； 屋顶为设备用房。
配电室内设两台 1 600 kVA 干式变压器，为门诊楼 1 和门诊楼 2 提供电源； 2 号变电所内设两台 1 000 kVA 干式变压器为医技楼
及办公楼提供电源。
在地下 1 层设置一台 600 kW（ 备载） 的柴油发电机组作为自 备电源，当两路市 电 均 停 电 时，柴 油 发 电 机 组 向 一 级 负 荷 中 特 别
摘 要： 结合某医院综合楼的电气设计案例，根据医院建筑的特点和规范的具体要求，介绍了供配电、照明等系统，简述了负荷等
级、变压器及柴油发电机安装容量、接地形式、变配电室及配套管井的设置和电线电缆的选型，对今后类似医院建筑的电气设计具
有一定的参考价值。
关键词： 医院综合楼，负荷等级，供电方案，配电系统，电缆选择
图 2 供配电系统的主接线方案
2． 3 变配电室、柴油发电机房及电井的设置
在本工程的地下 1 层设置 1 号，2 号变配电室，1 号变电室设
医院供配电系统节能设计措施
2023《医院供配电系统节能设计措施》contents •医院供配电系统概述•医院供配电系统节能设计技术•医院供配电系统节能管理措施•医院供配电系统节能实践案例目录01医院供配电系统概述负载特性医院负载具有持续性和不间断性的特点，因为医院需要24小时不间断供电，以保障医疗设备的正常运行和患者的治疗安全。
供电质量医院供配电系统应保持供电质量的稳定，避免因电源波动或瞬时断电对医疗设备产生不利影响。
安全可靠性医疗设备与患者生命安全密切相关，因此供配电系统必须具备高度的安全性和可靠性。
设备老化01部分医院存在设备老化、技术落后的问题，导致供配电系统效率低下，能源浪费严重。
管理不善02部分医院缺乏有效的能源管理机制，导致供配电系统运行效率不高，存在一定的安全隐患。
能效标准不统一03目前医院供配电系统的能效标准不统一，缺乏衡量和比较能效的依据，不利于医院的节能减排工作。
医院供配电系统的稳定运行是保障医疗安全的重要基础，任何电力中断都可能对患者的治疗和生命安全造成严重影响。
保障医疗安全通过节能设计和优化运行管理，可以降低医院的运营成本，提高经济效益和社会效益。
降低运营成本在全球能源危机的大背景下，医院作为重要的公共设施，应积极采取节能措施，为应对能源危机做出贡献。
应对能源危机医院供配电系统的重要性02医院供配电系统节能设计技术采用分布式供电系统，将发电系统分散布置，减少输电线路的损耗，提高供电的效率。
分布式供电方案选用合适的供电方案采用高压输电线路，减少输电过程中的电压损失，提高供电的稳定性。
高压供电方案对医院供配电系统进行集中监控，及时发现和解决供电异常情况，减少因故障造成的能源浪费。
集中监控方案使用高效电动机，减少电动机的能耗，提高能源利用效率。
高效电动机采用节能灯具，如LED灯、节能荧光灯等，减少照明能耗。
节能灯具使用高效制冷设备，如高效空调、冷冻机等，减少制冷能耗。
高效制冷设备使用高效节能的电气设备太阳能发电利用风能发电技术，将风能转化为电能，提高可再生能源的利用效率。
解放军总医院群体工程电气设计
1 项目概况解放军总医院是全军规模最大的综合性医院，集医疗、保健、教学及科研于一体，是国家最重要的保健基地之一。
医院分为东西两个院区,西院区为干部保健基地，东院为服务全军及地方的综合医院。
本项目总建筑面积为37.2万m2，包括东西两个院区的建设：西院区的9051工程，新建面积为9万m2，由门诊医技楼、西区病房楼及南区病房楼组成；东院区新建总建筑面积为28.2万m2，其中外科大楼工程建筑面积12万m2，设普通外科病房1350床，47间手术室，ICU 70床；肿瘤中心工程建筑面积3.2万m2，设肿瘤病房350床，血液病房20床，43台大型医疗设备；内科大楼工程建筑面积13万m2，设内科病房1350床。
扩建完成后，两院建筑面积共71.7万m2。
项目总投资约40亿人民币。
下面主要对该项目强电设计的有关内容进行介绍。
2 安全、可靠及先进的供电系统2.1 三路10kV市政电源系统为保证供电可靠性，东院和西院各从市政供电部门引入了三路10kV电源。
三路电源互相闭锁、互为备用，每路均能给另外两段母线供电，在发生故障停电情况下能自动投入备用电源，大大提高了供电可靠性。
西院为中央首长的医疗保健服务，为特别重要的用电。
采用三路10kV的供电系统能满足N-2的可靠性，即全部三路电源有200%的电量冗余，即使出现极小概率的重大故障，造成了两路10kV电源停电也能满足全部用电负荷需求；东院是一级用电，且总建筑规模巨大。
采用三路10kV供电系统能满足N-1的可靠性，即如果全部三路电源中任意一路失电，另外两路还可满足全部用电的需要。
图1 解放军总医院东院供电一次接线图从图1主接线图可知东院变压器总安装容量为34 550kVA，西院变压器总安装容量为11 460 kVA，电量差距大。
虽然同样采取了三路供电的主接线方式，但意义不同：对于东院能满足电源N-1的可靠性要求且解决了10kV系统的容量瓶颈；对于西院则考虑了特殊的高可靠性，这也是特别重要用电户的普遍要求。
台山市新中医院门诊大楼配电设计
台山市新中医院门诊大楼配电设计摘要：本文结合台山市新中医院门诊大楼的实际工程案例，依据相关规范要求及实际的工程设计，对综合医院的电源配置、配电系统的设计、接地与安全及手术室的配电进行分析与论述。
关键词：配电设计；中医院大楼；应急电源切换时间；接地与安全1 引言医院是关系广大民众特别是患者生命安全的特殊场所。
医院电气工程设计重点就是供电可靠、用电安全。
随着人民生活水平及社会文明的改善，医疗设施及医疗保障水平在不断提高。
全国各地出现了许多新医院建筑。
同时人们对新医院建筑的设备要求也不断提高。
特别是医疗场所的配电及安全提出许多更高的新要求。
本文参考国标GB16895《建筑物电气装置》第7—710部分：特殊装置或场所的要求-医疗场所，《综合医院建筑设计规范》(报审稿)及本人近期设计的台山市新中医院门诊大楼建筑工程谈谈对综合医院配电设计的体会。
2 配电系统设计2．1 采用双干线配电，提高配电系统的可靠性和灵活性医院是单体建筑物内配电系统宜按医疗场所分类中不同的用电负荷分别设置配电干线，医院建筑可分为一般用电(照明、动力、空调)、消防用电、一般医疗设备用电和特殊医疗设备用电。
由于在一幢医院的单体建筑中，1、2类医疗场所通常分布在不同楼层，而且大多数一般医疗设备单机用电容量不大，采用干线式配电较为合适(特别是高层建筑)。
在现代医院建筑中如诊室、护士站、病房、医生办公室、照明、消毒设备、通风、采暖、冷却等一般用电是保证医院各系统正常运行的保障系统。
当主电源断电时也应切换到备用电源上。
因此，除了设置消防、医疗的两条干线外，宜设置两条一般用电设备的干线，并根据各层用电设备对恢复供电时间的要求，采用手动或自动切换。
由于台山新中医院是单体建筑，所以按照根据各层用电设备对恢复供电时间的要求，采用自动切换并留手动切换备用。
2．2 重要的医疗场所及特殊医疗设备应采用放射式配电方式在医院建筑中除了一般建筑中重要消防设备、重要智能化机房及电梯等应采用专用回路供电外，许多重要的医疗场所、如急诊部、手术部、重症监护室(ICU)、分娩室、中心血库以及许多特殊医疗设备，如：放射科的大型X射线机、加速器机房、高压氧舱等均应在变电所采用专用的供电回路进行配电。
大型综合医院供配电系统设计
大型综合医院供配电系统设计【摘要】改革开放以来，我国的经济得到了迅速的发展，人们生活水平得到了极大的改善，生活质量有了很大的提高。
医疗卫生条件在国民经济强大的支持下，逐渐得到完善，医疗水平不断得到提升，在我国的医疗卫生体系中，大型综合医院占据着重要的地位，对整个医疗卫生条件的提高有着巨大的影响作用。
在大型综合医院的正常运行中，良好的供配电系统设计是关键，直接影响到整个医院各个环节的工作和服务，因此，做好大型综合医院的供配电系统设计，是医院正常运转的基础性工作，也是医院提高工作和服务质量的必然要求，有助于我国医疗卫生事业的健康快速发展。
笔者将结合多年的电气设计经验，对我国大型综合医院供配电系统设计做出分析。
【关键词】大型综合医院，供配电，系统设计中图分类号： n945.23 文献标识码： a 文章编号：一.前言近些年来，我国的科学技术水平有了长足的进步，经济得到繁荣，经济实力的支撑，和各种核心技术的突破，为我国医疗卫生事业的迅速发展提供了强有力的经济动力和技术支撑，人们生活质量得到改善的同时，也对我国的医疗卫生条件和服务水平有了更多的关注和重视。
这些年来，虽然我国的医疗卫生条件有了很大的发展和进步，但是，从总体而言，我国医疗建筑设施的老化情况严重，比如供配电系统陈旧，不完善，安全隐患多等，同时，医疗建筑设施的老龄化要远远落后于我国医疗设备和医疗技术的突破，随着医疗设施的专业化和特性要求，对整个医院的设施系统都有了更高的要求，大型综合型医院的供配电系统是整个医院正常运转的基础环节，做好供配电系统的设计，不仅仅有助于提高医疗服务水平，提保证医疗质量，同时，有助于节约各种能耗，有助于维护系统的安全。
二.大型综合医院供配电系统设计分析1.供配电形式设计和选择（一）重要手术室、重症监护等涉及患者生命安全的设备及照明用电是一级负荷特别重要负荷，采用两路电源再加应急电源供电，并且严禁其他负荷接入应急供电系统。
（二）急诊部、监护室、手术部、分娩室、婴儿室、血液病房的净化室、血液透析室、病例切片分析、磁共振、介入治疗用ct及x光机扫描室、血库、治疗室及配血室的电力照明用电，培养箱、恒温冰箱，走道照明用电，百级洁净度手术室空调系统用电、重症呼吸感染区的通风系统用电，是一级负荷，采用两路电源供电（一路电源发生故障，另一路电源自动切换保障供电连续）。
医院建设项目供配电系统设计方案
医院建设项目供配电系统设计方案摘要：在新时期的背景下，随着现代化建设方针的不断推进，科技水平得到了进一步的提升，对于社会各行各业都产生的不小的影响，医疗行业也不例外。
在医疗建筑设计的过程中，供配电系统的规划是十分重要的环节。
供配电的质量是影响医院日常运营的关键因素，也是保证各项医疗功能能够正常实现的必要能源，因此在对配电线路进行设计时，必须要提起足够的重视，保证医院供配电系统的安全性，连续性和稳定性。
本文将重点放在了医院建设项目的供配电系统设计环节，结合医院建设项目的实际需求，对供配电方案进行整合和分析。
对于相关的供配电系统设计的技术要点进行的深入的研究，在此基础上对供配电系统进行进一步地完善与改进，最终实现系统设计的最优化。
关键词：医院建设项目；供配电系统；设计方案1.引言对于整个医院建筑项目的体系来说，供配电系统的设计是至关重要的组成部分，医院供配电与医疗服务的水平，医疗设备的运行稳定性以及医院的日常工作效率都有着紧密联系。
如何保证医院供配电系统设计的合理性，科学性以及安全性是当前相关技术人员所要面临的主要难题。
就现阶段而言，物质生活的极大丰富使得人们对于医疗水平的要求也越来越高，医疗保健事业在近几年来蓬勃发展。
但是信息化时代的当下，社会发展的速度越来越快，如何保证医疗事业跟得上社会进步的脚步，是现在医院所要面临的艰巨挑战。
对于医疗事业也要进行改革创新，不断的进行完善，使医疗保健事业能够及时满足社会发展的需求。
对于医疗事业来说，目前存在的主要问题之一便是医院的供配电体系不完善，仍然有很大的创新和优化空间。
虽然医疗技术在不断的进步，相关医疗设备越来越先进，并且医疗机构的管理体制相对成熟，但是医院内部的电力供应系统却存在很多不足，医院的管理者和技术人员需要对医院的供配电线路规划，维修和保养工作提起重视，从而保障各项医疗工作都能够有序进行。
2.医院供配电系统概述2.1负荷等级分类从医院供电负荷等级的角度来进行分类，可分为一级负荷，二级负荷和三级负荷。
综述医院建筑综合楼的电气设计
综述医院建筑综合楼的电气设计作者：王琛来源：《城市建设理论研究》2014年第03期【摘要】：结合某医院综合楼的电气设计案例，根据医院建筑的特点和规范的具体要求，介绍了供配电、照明等系统，简述了负荷等级、变压器及柴油发电机安装容量、灯具选择及安装、接地形式，对今后类似医院建筑的电气设计具有一定的参考价值。
【关键词】：医院综合楼负荷等级供电方案防雷与接地中图分类号：U223 文献标识码：A随着科技的日新月异、现代医疗科学技术的发展,越来越多的医疗电气设备和医用电子仪器应用于医院的临床诊断和治疗，从而使用电方式更加复杂，用电量大幅度增加，一个既以人为本、节约能源又能为病提供便捷就医环境的供配电系统显得至关重要。
本文以某医院供配电设计为实例，对医院综合楼的供配电系统、照明系统、防雷与接地系统、漏电保护及线路选择等问题进行阐述和总结。
工程概况本工程建筑面积43720m2，其中地上22490 m2，地下21230 m2。
属多层民用建筑，耐火等级二级，地下一级。
功能分布如下：地下三层，地上五层（不含设备夹层）。
地下三层：地下机械停车库、冷冻机房等设备机房；地下二层：地下机械停车库、变配电所、电缆夹层、柴油发电机房等设备机房；地下一层：核医学，门诊药库，中心供应，MRI、CT，设备用房等；首层：急诊、急救中心，门急诊治疗，门急诊化验，门急诊放射，门诊大厅（含挂号、收费），门诊药房等；二层：内镜中心，骨科，外科，疼痛门诊，儿科；设备夹层；三层：皮肤科、功能检查，B超，内科；四层：妇产科，输血科，中医科，口腔科，眼科，耳鼻喉科；五层：病理科、妇保科，儿保科，亲子中心。
电气负荷及供电急诊部、MRI、百级洁净空调系统用电，走道照明；内科ICU；机械停车等用电；消防系统（消防报警系统，消防通风系统，应急照明，电动的防火卷帘等）；安防系统；其中门诊手术室、重症监护等涉及患者生命安全的设备及照明用电为特别重要负荷。
二级负荷：中心供应；诊断用CT；客梯用电；排水泵、电伴热等。
大型综合医院电气设计注意这些？
大型综合医院电气设计注意这些？伴随着医疗深化改革与公众健康需求的不断提升，医疗建筑功能日渐呈现出多元化、系统庞杂、人员密集、用电需求量大等特征，对于建筑电气设计的专业度与可靠性提出更高要求。
01工程概况以某大型综合医院项目为例，该医院为综合性三级甲等医院，设有1200余张床位，一期工程医疗综合大楼总建筑面积为14.68万m²，建筑总高度为97.8m，属于高层一类公共建筑。
其中地下部分4层，主要功能为机动车库、非机动车库、设备用房、中心供应、药库区、病案库、污水处理站等。
地上部分25层，地上1~6层为急诊、门诊科室；7~10层为医技科室；11~24层为病房及手术部、重症监护室；25层为科研办公室。
02变配电系统设计1）负荷等级根据《民用建筑电气设计规范》（JGJ 16-2008）、《医疗建筑电气设计规范》（JGJ 312-2013）规定，一级负荷中特别重要负荷包括：手术室、重症监护室、产房、血液透析室等场所中涉及患者生命安全的设备及其照明用电，大型生化仪器，重症呼吸道感染区的通风系统等用电负荷；一级负荷包括：急诊部、监护病房、手术部、分娩室、婴儿室、治疗室及消防负荷、主要业务和计算机用电、安保监控用电、客梯、走道照明等用电负荷；二级负荷包括：影像科诊断、康复病房照明、中心消毒供应、客梯、生活泵房等用电负荷；其余为三级负荷。
总体看来，本项目涉及的一级负荷及特别重要负荷数量较多，对供电电源的要求较高。
2）负荷计算医院医疗设备数量多，单位面积用电指标较高，本项目总设备容量17993kW，有功功率12205kW，补偿后的视在功率13123kVA；保留该医院原有2台2000kVA 变压器，新增4台2000kVA 变压器、2台1600kVA变压器、2台1000kVA变压器，变压器总容量共计17200kVA。
3）供电电源根据《供配电系统设计规范》（GB 50052—2009）相关规定及以上负荷计算，考虑综合性医院负荷等级要求高、用电负荷大的特点，拟引入多路电源满足负荷供电需求，结合当地市政电网供电情况，选取2个110kV变电站引入3路10kV电源，其中1、2号电源均为工作回路，3号电源为备用回路，可在1或2号电源任一失电的情况下切换至3号电源供电。
医院供配电设计
医院供配电设计摘要：随着我国国力的增强，医疗卫生事业将在一定时期得到长足的发展，作为我们医疗工程设计人员，要不断了解学习最新的医疗设备，学习了解国内外的新规范。
关键词：医院电气设计电气安全供电负荷1 医院的分类及规模根据我国医院建设的规划，综合医院按床位可分为300、400、500、600、800及1000床。
按照医院等级可分为三、二、一级医院，目前经常涉及的一般为二级以上的医院。
在这些范围内的医院就用电负荷而言，有一类负荷，还有部分二类负荷及三类负荷。
医院按照功能划分，一般分为门诊部、医技部、护理部、行政部、后勤部等。
目前综合性医院的布局有分散式、集中式和半集中式。
目前建筑设计中考虑节能及使用便利，多采用半集中式。
2 医院负荷分析2.1医院负荷计算按照目前调研的医院负荷情况，医院的用电负荷比例仍然以空调照明为主体，医疗设备用电所占比例很小，这也许与我国目前的医疗设备的水平有关。
根据日本有关资料，80年代的医院变压器安装容量为2 50～300VA/m2，当然日本等国的用电负荷计算与变压器的安装容量与我国差别很大，总体变压器容量较我国大很多。
但这其中医疗设备用电占50％。
而我国目前医疗设备用电总体占不到20％。
因此目前我国的医院设计的用电负荷总体上仍然是以空调照明为主要负荷。
其中空调电制冷的45％～55％，照明30％，动力包括医疗用地15％～25％。
根据近10年来完成的医院工程的运行情况可以得出如下结论，我国医院的用电负荷标准与商业写字楼相比是较低的。
综合医院护理单元照度需求较低由以上数据可以看出，医院虽然为功能性民用建筑，用电设备较多，但它总体照明的标准比起商业楼、写字楼要低。
从用电负荷计算的角度而言并不高，按照北京市供电规划8VA/m2，即可满足要求。
医院变压器安装指标并不是很高，一般在65～75VA/m2之间，分析原因如下：真正意义上的医疗用电负荷并不多，且大型设备的需要系数较低。
综合医院护理单元的面积所占比例较大，此部分用电量较低。
某市卫校附属医院9层L型住院综合楼电气设计cad施工图【各层电气平面图 配电箱系统图】
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大型综合医院建筑供配电系统设计
摘要：近年来，我国社会发展迅速，随着“健康中国2030规划”的推进，
提升医疗系统服务能力，建立智慧高效的医疗卫生服务体系基础设施成为各地区、部门的重要建设目标。
在国家政策的支持下，新建医院项目有所增加，功能完善
的现代化综合医院更符合当下需求，成为省、市(县)各地医疗设施的建设目标。
综合医院建筑是最复杂的民用建筑之一，涉及的用电设备种类繁多，用电要求各异，供电可靠性要求高于一般民用建筑，因此，如何保障用电安全显得尤为重要。
关键词：大型综合医院；建筑；供配电；系统设计
引言
医疗建筑作为建筑工程众多类型中的一种，用电负荷等级及供配电系统都具
备一定的复杂性。
根据实际情况而言，医疗建筑用电设备多，且医疗设备作为一
种先进的电子设备，在运行的过程中会产生正弦交流电流、脉动直流电流。
这些
设备都会导致医疗建筑电力系统电能质量的下降。
而电网电能质量降低，也会影
响上述设备的控制，对设备运行不利，对医院的安全生产带来一定的影响。
为确
保医疗设备及配电系统能够稳定、安全运行，一方面，在医院供配电系统进行设
计的过程中，需要采取合理科学的配电方案，为电网运行制定出完善的保障措施。
另一方面，应采取合适的电能质量治理方法，净化电网参数，提高电网供电的可
靠性。
1医院建筑电气设计的重要性和特殊性
大型医院建筑不乏维持生命安全的重要仪器，作为治病救人的重要医疗场所，处处关系到患者的生命安危。
医院建筑对供电的持续性、可靠性要求很高。
当变
电所或柴油发电机房因极端天气原因造成长期断电时，不但整个医院的医疗救治
无法正常进行，其通信网络设备也将受到影响，医院内挂号、就诊、检查、开药、住院以及结账报销等正常流程均无法进行。
河南某三甲医院停电正是因为极端降
水的影响，连日强降雨灌入地下室淹没重要供配电用房（变电所、智能化机房）
所造成，极大影响了医院的正常运转。
2建筑电气供配电线路设计原则
2.1电气供配电高效化运作
实现高效运作是电气供配电线路设计的基本原则，设计人员要采用合理的设
计技术和规划科学的设计图，并在实际建设过程中选用合理的供配电材料，在保
证供配电正常运转的基础上，最大程度降低成本投入，实现经济性原则。
此外，
要结合线路实际情况，合理规划供配电线路，利用现代化的科学技术降低电气供
配电过程中产生的电能浪费和材料损耗，以便实现电气供配电系统的高效运作，
从而有效提高电气企业的经济效益，推动电气行业长远发展。
2.2与建筑物功能相匹配
随着社会经济持续发展，人们生活质量水平不断提高，现代建筑结构和功能
越来越复杂。
建筑电气供配电线路设计原则要与复杂的建筑结构功能相匹配，要
满足现代化建筑结构对电气供配的需求。
设计师在规划设计电气供配电线路方案时，要结合建筑结构的不同环境和设计要求，制定针对性的电气供配电设计方案，将供配电线路和建筑结构高度融合。
在实际供配电设计过程中，不同建筑对电能
的需求不同，设计人员要根据不同需求，采取具有针对性的供配电方案。
例如，
门厅，医疗街等公共区域照明要求较高，在电气供配电设计过程中要保证充足的
电力供配；在一些公共休息娱乐区，如咖啡厅等，需要温和的灯光条件，营造舒适、安逸的环境氛围，满足人们生活的基本需求。
电气供配电设计人员要结合建
筑的功能结构，合理调整供配电设计方案，从而满足人们多元化的生活与工作需求，提高人们的生活质量，推动社会和谐稳定发展。
3大型综合医院建筑供配电系统设计
3.1负荷分级
设计之初，用电负荷等级的确定尤为重要。
首先，应确定医院的等级，按照《医院分级管理标准》，医院经过评审，可分为三级。
目前设计过程中较多项目
确定为三级医院，医疗场所、医用设备以及脱离医疗功能以外的其他用电负荷应
参照JGJ312—2013《医疗建筑电气设计规范》、GB51348—2019《民用建筑电气
设计标准》、GB50016—2014《建筑设计防火规范》等相关规范中的电气条文进
行分级。
3.2供电电源及高压供电系统
大型三级综合医院建筑，有大量的一级及特级负荷，根据相关规范要求，应
采用双重电源供电，当一电源发生故障时，另一电源不应同时受到损坏，以保证
一级负荷的用电需求。
目前随着医院建设项目规模越来越大，10KV电压等级的供
电系统往往满足不了项目的需求，需与当地供电部门沟通协商确定是否建设35KV
甚至更高电压等级的系统，即需在地块内考虑设置35KV或110kV变电所为项目
供电的可能性。
需项目前期经过与建设单位、当地供电部门积极沟通协调确认。
当采用4组或6组以上10kV电源引入时(每组电源均满足双重电源要求)，应充
分考虑接入负荷中心及地区电网能否提供多组10KV线路的间隔。
高压系统宜采
用分段单母线方式运行，每组10kV双电源中间设置联络开关，平时分列运行，
互为热备用;当其中一电源故障时，通过手动方式投入母联开关，由另一电源承
担本组10kV电源供电范围内的全部一、二级负荷。
3.3合理设置重要机房位置
医院建筑是城市重要的公共服务设施，是维护城市功能运行、应对各类极端
天气的生命线工程，其布局应优先考虑在安全性较高的区域。
当医院建筑所在区
域地势低洼，或较周边区域无明显高度优势时，其重要机房可以考虑设置在一层。
当变电所、柴油发电机房设置在一层以上时，应考虑大型设备运输及维护问题。
由于电梯载重和电梯井道大小尺寸限制，置于楼上层变压器容量不宜大于
1250kVA，且大载重电梯投资高，占用面积大，后期运营费用较高，还需要考虑
变电所电磁辐射、噪音等对邻近医疗用房的影响。
柴油发电机占地面积大，设备
运输困难，油料补充不易；由于楼板、柱的传导作用，机组的降噪、减震效果也
很难保证。
医院建筑的变电所、柴油发电机房设在首层以上需慎重。
3.4低压配电系统
低压配电系统采用分段单母线的接线方式，同组变压器低压侧设置手动低压联络开关，平时2台变压器分列运行，低压主进线开关与联络开之间设电气及机械联锁。
当其中一台变压器故障或检修时，由另一台变压器保证本组变压器的全部一、二级负荷供电。
一级负荷及特级负荷采用来自两台变压器不同母线段的两个专用回路供电;二级负荷采用双回路或专用单回路放射式供电;三级负荷采用单电源单回路供电。
为降低大型设备启动对低压系统的影响，制冷机房低压冷水机组及配套冷热水泵等在机房附近设置专用变电所，由专用变压器放射式供电。
3.5应急电源
按JGJ312—2013《医疗建筑电气设计规范》要求，医院应设应急柴油发电机组作为应急电源。
结合项目各单体建筑的分布以及变电所设置的部位等情况综合考虑，可集中或分开设置低压柴油发电机房，为特级负荷、部分一级负荷(如消防负荷、计算机网络系统、安防系统、医用电梯等)提供连续供电保障。
3.6注意通风和防火
设计供配电系统时，灵活调整变配电室和配电箱的布置区域，如在竖井内部或周边区域安装配电箱、在地下室等主要负荷区域设置变配电室、选择水冷式机组作为备用发电机的主要组成设备等，可有效改善变配电室的通风和冷却效果。
为提升供配电系统的防火性能，明确采用节能高效产品来组成供配电系统，避免使用高耗能老旧等设备，浪费能源以及增加设备安全隐患。
结语
综合医院建筑是一类特殊的公共建筑，医疗工艺流程和医疗功能复杂，用电负荷大，且一、二级负荷用电量占比高，各种医疗设备对供电系统的可靠性及稳定性要求高。
为确保医务人员工作的正常开展，在供配电系统设计时，不仅要满足规范中的负荷分级，还要兼顾供电中断后不同的医疗场所及设施的自动供电时间的要求。
同时，还应在供电端或设备就地采取适当措施提高电能质量，为医院的精密医疗设备、数据信息资料提供更好保障。
参考文献
［1］医疗建筑电气设计规范:JGJ312—2013［S］．
［2］综合医院建筑设计规范:GB51309—2014［S］．［3］民用建筑电气设计标准:JGB51348—2019［S］．［4］供配电系统设计规范:GB50052—2009［S］．
［5］20kV及以下变电所设计规范:GB50053—2013［S］．。
