任意波形发生器
DDS任意波形发生器的设计与实现

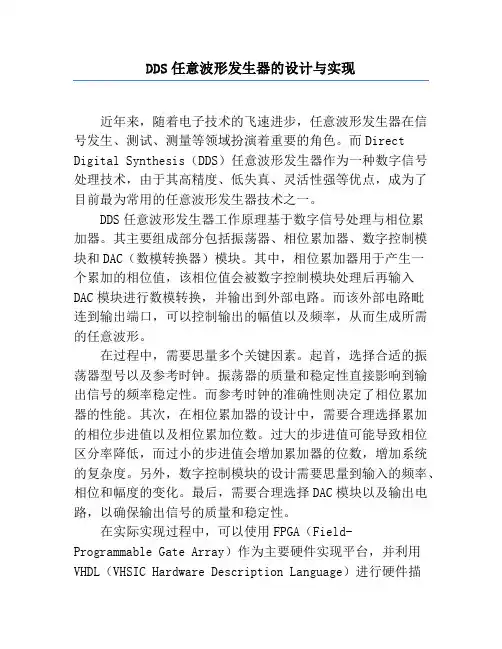

DDS任意波形发生器的设计与实现近年来，随着电子技术的飞速进步，任意波形发生器在信号发生、测试、测量等领域扮演着重要的角色。
而Direct Digital Synthesis（DDS）任意波形发生器作为一种数字信号处理技术，由于其高精度、低失真、灵活性强等优点，成为了目前最为常用的任意波形发生器技术之一。
DDS任意波形发生器工作原理基于数字信号处理与相位累加器。
其主要组成部分包括振荡器、相位累加器、数字控制模块和DAC（数模转换器）模块。
其中，相位累加器用于产生一个累加的相位值，该相位值会被数字控制模块处理后再输入DAC模块进行数模转换，并输出到外部电路。
而该外部电路毗连到输出端口，可以控制输出的幅值以及频率，从而生成所需的任意波形。
在过程中，需要思量多个关键因素。
起首，选择合适的振荡器型号以及参考时钟。
振荡器的质量和稳定性直接影响到输出信号的频率稳定性。
而参考时钟的准确性则决定了相位累加器的性能。
其次，在相位累加器的设计中，需要合理选择累加的相位步进值以及相位累加位数。
过大的步进值可能导致相位区分率降低，而过小的步进值会增加累加器的位数，增加系统的复杂度。
另外，数字控制模块的设计需要思量到输入的频率、相位和幅度的变化。
最后，需要合理选择DAC模块以及输出电路，以确保输出信号的质量和稳定性。
在实际实现过程中，可以使用FPGA（Field-Programmable Gate Array）作为主要硬件实现平台，并利用VHDL（VHSIC Hardware Description Language）进行硬件描述，从而构建DDS任意波形发生器。
FPGA的高度灵活性使得其适用于DDS任意波形发生器的实现，并且其可重构的特点使得系统可以依据需要进行扩展和改进。
在软件方面，可以使用C语言编写相应的控制程序，以实现对DDS任意波形发生器的控制和调整。
是一个综合性的工程项目，需要对电路设计、硬件描述语言、数字信号处理等方面有深度的了解和精通。
任意波形发生器安全操作及保养规程
任意波形发生器安全操作及保养规程前言任意波形发生器是一种广泛应用于科学实验、研究以及工业生产领域的仪器设备。
为了保障设备的正常使用和延长使用寿命，本文将介绍任意波形发生器的安全操作及保养规程。
安全操作1. 熟悉操作步骤在使用任何设备之前，首先要熟悉其操作步骤。
在使用任意波形发生器时，要了解每个控件的作用，正确操作控制面板上的按钮和旋钮，避免误操作。
2. 避免过度使用使用任何设备都需要遵循一定的规定和使用时间。
超过规定时间使用设备会导致设备的过热、损坏和降低使用寿命。
要严格按照设备使用时间的规定来使用任意波形发生器。
3. 使用标准的配件和电缆任意波形发生器的配件、接线和电缆都是为了确保设备的正常运行而设计的。
使用非标准的配件和电缆可能会导致设备损坏或者危险情况的发生。
在使用设备时，要确保使用标准配件和电缆。
4. 禁止拆卸和修复任何时候，禁止在没有专业人员的情况下拆卸或维修设备。
这不仅会严重损坏设备，而且可能会导致人身伤害。
如果出现设备故障，应该及时联系专业的维修人员。
5. 安全接地任何设备都需要正确接地，任意波形发生器也不例外。
正确接地可以提高设备的安全性，避免电击伤害和设备损坏。
在使用设备之前，要确保正确接地。
6. 避免环境影响任意波形发生器不能放置在过于潮湿或者高温的环境中。
这些环境会导致设备不能正常工作，严重影响设备的使用寿命。
在使用设备时要注意环境影响，将设备放置在干燥通风的地方。
保养规程1. 监测设备保养状态确定任意波形发生器的保养状态，了解设备表面是否有损坏或者污物存在。
及时清洗设备表面的灰尘和污垢，并确保设备表面没有损坏。
2. 周期性校验为了确保任意波形发生器一直按照规定的标准运行，可以通过周期性检查来保障设备的正常运行。
如有必要，还可以对设备进行重新校验，确保设备成象符合标准。
3. 正确使用设备设备的正确使用是保养的重要组成部分。
不当的使用会导致设备故障或者损坏。
在使用设备时，遵循操作规程、使用标准配件和电缆，避免长时间使用和过度使用，确保设备保养和正常使用。
33220a任意波形发生器校准手册

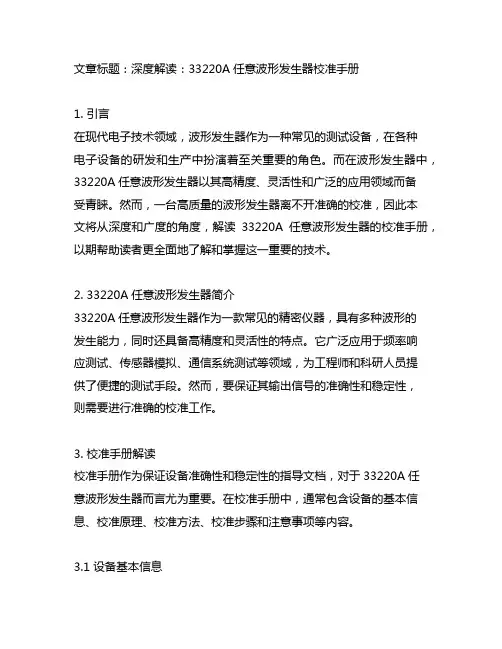

文章标题：深度解读：33220A任意波形发生器校准手册1. 引言在现代电子技术领域，波形发生器作为一种常见的测试设备，在各种电子设备的研发和生产中扮演着至关重要的角色。
而在波形发生器中，33220A任意波形发生器以其高精度、灵活性和广泛的应用领域而备受青睐。
然而，一台高质量的波形发生器离不开准确的校准，因此本文将从深度和广度的角度，解读33220A任意波形发生器的校准手册，以期帮助读者更全面地了解和掌握这一重要的技术。
2. 33220A任意波形发生器简介33220A任意波形发生器作为一款常见的精密仪器，具有多种波形的发生能力，同时还具备高精度和灵活性的特点。
它广泛应用于频率响应测试、传感器模拟、通信系统测试等领域，为工程师和科研人员提供了便捷的测试手段。
然而，要保证其输出信号的准确性和稳定性，则需要进行准确的校准工作。
3. 校准手册解读校准手册作为保证设备准确性和稳定性的指导文档，对于33220A任意波形发生器而言尤为重要。
在校准手册中，通常包含设备的基本信息、校准原理、校准方法、校准步骤和注意事项等内容。
3.1 设备基本信息在校准手册中，首先会对33220A任意波形发生器的基本信息进行介绍，包括设备型号、生产厂家、出厂日期、技术规格等。
这些信息对于理解设备的特性和性能非常重要，也为后续的校准工作提供了基础支持。
3.2 校准原理校准原理部分将介绍33220A任意波形发生器的工作原理、内部结构和关键元器件，以及输出信号的稳定性和准确性的保证机制。
通过深入理解校准原理，可以更好地把握校准的关键技术和要点。
3.3 校准方法和步骤校准方法和步骤部分则是校准手册的核心内容，它包括对设备进行校准的具体操作流程、校准所需的标准设备和仪器，以及校准过程中需要注意的细节和技巧。
根据校准手册的指导，技术人员可以按照一定的步骤和方法，对设备进行准确的校准工作。
3.4 注意事项校准手册中通常会对在校准过程中需要特别注意的事项进行说明，比如环境条件、检验周期、维护保养等，这些内容对于设备的长期稳定性和可靠性有着重要的影响。
任意波形发生器

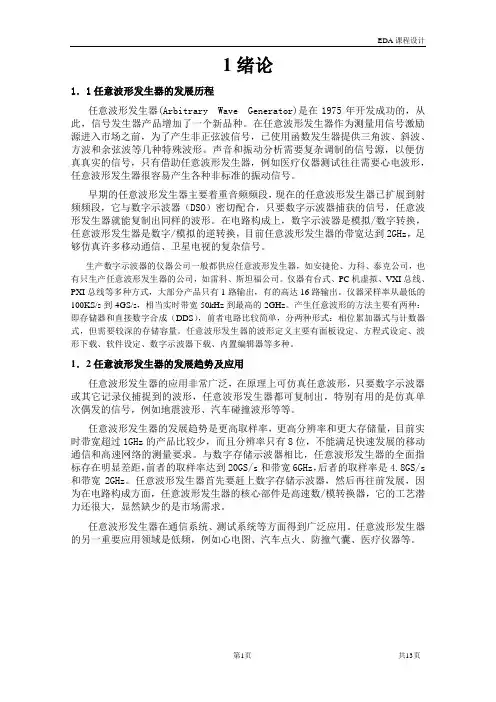

1绪论1．1任意波形发生器的发展历程任意波形发生器(Arbitrary Wave Generator)是在1975年开发成功的，从此，信号发生器产品增加了一个新品种。
在任意波形发生器作为测量用信号激励源进入市场之前，为了产生非正弦波信号，已使用函数发生器提供三角波、斜波、方波和余弦波等几种特殊波形。
声音和振动分析需要复杂调制的信号源，以便仿真真实的信号，只有借助任意波形发生器，例如医疗仪器测试往往需要心电波形，任意波形发生器很容易产生各种非标准的振动信号。
早期的任意波形发生器主要着重音频频段，现在的任意波形发生器已扩展到射频频段，它与数字示波器（DSO）密切配合，只要数字示波器捕获的信号，任意波形发生器就能复制出同样的波形。
在电路构成上，数字示波器是模拟/数字转换，任意波形发生器是数字/模拟的逆转换，目前任意波形发生器的带宽达到2GHz，足够仿真许多移动通信、卫星电视的复杂信号。
生产数字示波器的仪器公司一般都供应任意波形发生器，如安捷伦、力科、泰克公司，也有只生产任意波形发生器的公司，如雷科、斯坦福公司。
仪器有台式、PC机虚拟、VXI总线、PXI总线等多种方式，大部分产品只有1路输出，有的高达16路输出。
仪器采样率从最低的100KS/s到4GS/s，相当实时带宽50kHz到最高的2GHz。
产生任意波形的方法主要有两种：即存储器和直接数字合成（DDS），前者电路比较简单，分两种形式：相位累加器式与计数器式，但需要较深的存储容量。
任意波形发生器的波形定义主要有面板设定、方程式设定、波形下载、软件设定、数字示波器下载、内置编辑器等多种。
1．2任意波形发生器的发展趋势及应用任意波形发生器的应用非常广泛，在原理上可仿真任意波形，只要数字示波器或其它记录仪捕捉到的波形，任意波形发生器都可复制出，特别有用的是仿真单次偶发的信号，例如地震波形、汽车碰撞波形等等。
任意波形发生器的发展趋势是更高取样率，更高分辨率和更大存储量，目前实时带宽超过1GHz的产品比较少，而且分辨率只有8位，不能满足快速发展的移动通信和高速网络的测量要求。
SIGLENT SDG7000A 系列双通道任意波形发生器数据手册说明书
数据手册CN01B产品综述SDG7000A 系列双通道任意波形发生器，最大带宽1 GHz，具备5 GSa/s数-模采样率和14-bit 垂直分辨率，能够产生最高2.5 GSa/s采样率的逐点任意波和最大500 MSymbol/s的矢量信号，同时还具备连续波、脉冲信号、噪声、PRBS码型和16-bit数字总线等多种信号生成的能力，并提供调制、扫频、脉冲串和双通道复制、相加、互相调制等复杂信号的生成能力，是一款高端多功能波形发生器。
其输出支持差分/单端切换，最大可提供±24 V的输出范围，并且在高频输出下仍然能保证较大的幅度，可在一定应用范围内节省外接功放，满足更广泛的需求。
特性与优点⏹双通道差分/单端模拟输出，16-bit LVDS/LVTTL数字总线输出⏹ 5 GSa/s数-模转换器采样率，14-bit垂直分辨率⏹最高输出频率1 GHz⏹可输出0.01 Sa/s ~ 2.5 GSa/s采样率的逐点任意波，最大存储深度512 Mpts，提供分段编辑和播放的功能⏹可输出最高500 MSymbol/s符号率的矢量信号⏹可输出最小脉宽1 ns，最小沿500 ps的低抖动脉冲，上升/下降沿独立精细可调，脉宽精细可调⏹可输出1 mHz ~ 1 GHz带宽的高斯噪声⏹可输出最高312.5 Mbps的PRBS码型⏹数字总线可输出最高1 Gbps的数字信号⏹提供多种模拟/数字调制，提供扫频和脉冲串功能⏹增强的双通道操作功能：通道间跟踪、耦合和复制功能；双通道叠加功能；支持通道间互为调制源⏹24 Vpp模拟输出能力叠加±12 V直流偏置，最大可提供±24V（48 V）的输出范围⏹硬件频率计功能⏹5英寸电容式触摸显示屏，分辨率800x480；支持外接鼠标和键盘操作；内建的WebServer 支持通过网页控制仪器⏹丰富的接口：USB Host、USB Device (USBTMC)、LAN（VXI-11/Telnet/Socket）、外调制/频率计输入、参考时钟输入、参考时钟输出、Marker输出、Trigger In/Out等⏹支持SCPI 远程控制命令，良好适配各种自动化集成测试系统SDG7000A任意波形发生器数据手册型号和主要参数SDG7000A任意波形发生器数据手册设计特色多功能信号发生器SDG7000A是一款集多种信号发生器功能于一体的产品。
任意波形发生器介绍
（4）外部采样时钟输入
时钟指标主要包括：
输出电平/幅度、频率、阻抗、准确度、分辨力
输入电平/幅度范围、频率、阻抗
时钟源
3、（1）同步/marker输出（通道独立）
输出频率范围、频率分辨力、频率准确度、阻抗、电平/幅度范围、电平
准确度、电平分辨力、输出阻抗
（2）外部触发输入（通道共用）
d）显示模块（一般为台式仪器特有，有些模块化仪器也提供VGA接口，
支持外接显示器的功能）
2）任意波形合成模块
a）时钟发生模块
在参考时钟（一般为10MHz,其准确度决定了采样时钟及输出频率 的准确度）的作用下，产生波形DAC模块所需的采样时钟。如果为
DDFS架构，采样时钟为固定频率，如果为DDWS架构，采样时钟 为可变频率。
f）加偏模块
一、任意波形发生器的接口及指标
1、主输出：波形信号的输出
主要指标包括：
工作模式：连续、触发、门控、序列
输出特性：
输出样式：单端或差分
输出阻抗：50欧姆或75欧姆
输出幅度范围、分辨力、准确度
输出偏移范围、分辨力、准确度
输出波形种类、频率范围、频率准确度
输出正弦信号谐波失真、非谐波失真、SFDR、相位噪声
产生内部调制时所需的调制波形数据(调频、调幅、调相和SWEEP
需要丿
对外部调制源送入的调制信号通过ADC进行采样，采样后产生相应
的调制波形数据
进行调制源选择
产生Burst调制所需的清零控制信号
g)触发模块
产生内部触发信号
对触发信号进行触发极性选择
进行触发源选择
h)同步Marker模块
产生同步Marker数字信号
SDG5000系列函数 任意波形发生器说明书
数据手册SDG5000系列函数/任意波形发生器主要特性◆采用先进的DDS技术，双通道输出，500MSa/s 采样率，14bit 垂直分辨率◆2ppm高频率稳定度，-116dBc/Hz低相位噪声(SSB)◆具备优越的信号保真度，512K点波形长度，可输出复杂的任意波形，可更精确的显示客户定义的信号◆采用独特的EasyPulse技术，可输出低抖动、快速上升沿/下降沿(不受频率影响)的脉冲信号，占空比极小，边沿和脉宽可以大范围，精细调节◆丰富的调制功能：AM、DSB-AM、FM、PM、FSK、ASK、PWM以及线性/对数扫描和脉冲串◆内置高精度、宽频带频率计，可测量范围：100 mHz ~ 200 MHz（单通道）◆标准配置接口：USB Device，USB Host，支持U 盘存储和软件升级◆大屏幕、高分辨率、高亮度的TFT图形显示，支持直观的操作和参数设置，配置功能强大的任意波编辑软件，支持远程命令控制可编辑任意波可编辑输出14bit、512kpts/16kpts 的任意波形.任意波编辑软件EasyWave 提供9 种标准波形：Sine，Square，Ramp，Pulse，ExpRise，ExpFall，Sinc，Noise 和DC，可满足最基本的需求；同时还为用户提供了手动绘图、直线绘图（包括水平直线、垂直直线、两点直线）、坐标绘图（可以通过鼠标或表格来输入坐标，且有连线和平滑两种方式）和方程式绘图，使创建复杂波形轻而易举；仪器内部提供非易失性波形存储器以存储用户自定义的任意波形.通过EasyWave 可编辑和存储更多任意波形。
信号保真度SDG5000系列函数/任意波形发生器具有高稳定性时基和512kpts任意波形存储长度，可输出更复杂、更精确的任意波.借助该信号发生器能够让客户获得更高的信号保真度。
价格合理，性能优越SDG5000系列函数/任意波形发生器是SIGLENT家族的最新成员.人性化设计：4.3英寸TFT-LCD显示；支持中英文菜单及英文输入；按键帮助，方便信息获取；支持U盘和本地存储，便于文件管理；专用的接地端子。
任意波形发生器工作原理
任意波形发生器工作原理
任意波形发生器的用途越来越广泛，因为它具备比较灵活的信号产生能力。
图1 N6030A任意波形发生器原理框图
图1是典型的Agilent N6030A/N8241A高性能任意波形发生器的原理框图。
任意波形发生器主要包括如下几个部分：
1）FPGA：把存在SRAM里的用软件产生的波形输入到DAC器件；
2）DAC：最关键的器件，决定整个任意波形发生器的性能；
3）信号调理：对输出的信号进行调理，包括：滤波，增益控制，偏置控制等；
4）对外接口：包括软件编程接口，触发接口，数字输出接口等。
SIGLENT SDG1000 函数 任意波形发生器 快速指南说明书
快速指南SDG1000函数/任意波形发生器2013 深圳市鼎阳科技有限公司RC02010-E02AQS02010-C02ASIGLENT 版权信息1.深圳市鼎阳科技有限公司版权所有。
2.本手册提供的信息取代以往出版的所有资料。
3.本公司保留改变规格及价格的权利。
4.未经本公司同意，不得以任何形式或手段复制、摘抄、翻译本手册的内容。
SIGLENT一般安全概要了解下列安全性预防措施，以避免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，请务必按照规定使用本产品。
只有合格的技术人员才可执行维修程序防止火灾或人身伤害使用适当的电源线 只可使用所在国家认可的本产品专用电源线。
将产品接地 本产品通过电源线接地导体接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，请务必将本产品正确接地。
正确连接信号线 信号地线与地电势相同，请勿将地线连接到高电压上。
并且在测试过程中，请勿触摸裸露的接点和部件。
查看所有终端的额定值 为了防止火灾或电击危险，请查看本产品的所有额定值和标记说明。
请在连接产品前，请阅读本产品手册，以便进一步了解有关额定值的信息。
怀疑产品出现故障时，请勿操作 如怀疑本产品有损坏，请让合格的维修人员进行检查。
避免电路外露 电源接通后请勿接触外露的接头和元件。
勿在潮湿环境下操作请勿在易燃易爆环境中操作保持产品表面清洁和干燥安全术语和标记本产品上使用的术语 本产品上会出现如下术语：DANGER：表示标记附近有直接伤害危险存在。
WARNING：表示标记附近有潜在的伤害危险。
CAUTION：表示对本产品及其他财产有潜在的危险。
本产品上使用的标记 本产品上可能出现如下标记：警告高压 保护性终端小心测量接地端电源开关SIGLENT目录一般安全概要 (II)调整手柄 (1)前面板 (2)后面板 (8)用户界面 (10)使用内置帮助系统 (12)联系我们 (13)SIGLENT 调整手柄SDG1000允许用户在使用仪器时调整手柄到所需的位置，便于操作和观察。
Siglent SDG6000X系列脉冲 任意波形发生器数据手册说明书
7 0 . 2 2 0 2 -册手据数SDG6000X 脉冲/任意波形发生器产品综述SDG6000X 系列双通道脉冲/任意波形发生器，最大带宽500MHz，具备2.4GSa/s 采样率和16bit 垂直分辨率的优异采样系统指标，在传统的DDS 技术基础上，采用了创新的TrueArb 和EasyPulse 技术，克服了DDS 技术的先天缺陷，能够为用户提供高保真、低抖动的高速任意波和脉冲信号。
此外，SDG6000X 还具备噪声发生、IQ 信号发生、PRBS 码型发生和各种复杂信号生成的能力，是一款高端多功能波形生成设备，能满足更广泛的应用需求。
特性与优点双通道， 最大输出频率500MHz， 最大输出幅度20Vpp，在80dB 的动态范围内提供高保真的信号优异的采样系统指标：2.4GSa/s 采样率和16-bit 垂直分辨率，最大限度地在时间和幅度上还原波形细节兼具多种信号发生功能，适应广泛的应用需求丰富的模拟和数字调制功能：AM、DSB-AM、FM、PM、FSK、ASK、PSK 和Sweep 功能与Burst 功能谐波输出功能双通道波形合并功能通道间耦合、复制和跟踪功能196 种内建任意波硬件频率计功能丰富的通信接口： 标配USB Host, USB Device （USBTMC）, LAN（VXI-11, Socket, Telnet），选配GPIB 4.3英寸 TFT-LCD 触摸显示屏，方便用户操作SDG6000X 脉冲/任意波形发生器连续波脉冲最高500MHz 的连续波输出可调节的沿上升沿、下降沿可分别设置，调节步进小至100ps；最小值1ns，可在任意频率下获得低抖动DDS 方法输出方波/脉冲时，如果采样率和输出频率不成整数倍关系，将产生一个采样周期的抖动。
SDG6000X 采用的EasyPulse 技术，能够克服DDS 的这个缺陷，产生低抖动的方波/脉冲信号可调节的脉宽脉宽能够以100ps 的步进精细调节；最小脉宽3.3ns，可在任意频率下获得设计特色SDG6000X 脉冲/任意波形发生器噪声任意波任意波形编辑软件EasyWaveXEasyWaveX 提供功能强大的任意波编辑功能，支持手动、直线、坐标、方程式绘图等多种绘图方式，可方便、快捷地生成任意波形逐点输出TrueArb 技术实现了任意波形的逐点输出，不会错过任何波形的细节；零阶保持和线性内插两种内插模式可选最高带宽500 MHz 高斯白噪声，重复周期大于100年，带宽可调低抖动同EasyPulse 一样，TrueArb 技术有效克服了DDS 产生一个采样周期抖动的缺陷，能产生低抖动的任意波SDG6000X 可在内部将宽带噪声叠加到其它波形上，用于模拟最常见的真实信号采用了创新的TrueArb 技术，在输出任意波时，不仅具备传统DDS 技术的所有优点，而且克服了其可能增加抖动和失真的严重缺陷，因为TrueArb 技术会逐点输出存储器中任意波形的每一个波形数据点，不会遗漏或重复任何点，可精确地生成低抖动的任意波形SDG6000X 脉冲/任意波形发生器IQ信号 （选件）可生成常用的 ASK, FSK, PSK, QAM 等调制类型的IQ 信号。
国美 TFG2900A 系列函数 任意波形发生器说明书
国＠海洋傣器2切，n致力于电子测试、维护领域！TFG2900A系列函数／任意波形发生器＠主要技术指标〉产品型号通道数量频频率范围（正弦波）率其它波形特频率分辨率性频率精度老化率波形种类内建采样率皮形幅度分辨率i皆波失真( OdBm)正弦波总失真度相位噪声占空比方波过冲边沿时间连占主比续脉冲波过冲输边沿时间出脉冲宽度过冲边沿时间第一脉冲宽度双脉第二脉冲宽度冲波间隔时间陈冲宽度和间隔时间分辩率脉冲状态触发源采样方式任意波采样率波形长度幅度分辨率幅度范围（50负载）幅度特性幅度分辨率幅度准确度TFG2922A I TFG2924A2 4＠主要特点〉份真青四个独立的瑜出通道，四个通道特性相同！，，正弦波频率上限约旦H是400M H z、300Mf力和200MHz怜频率约醉率1µ H z，采样速率1.2G Sa/s届，真奇正弦波、万波、指数、对数等165神波形快FM、AM、P M、P WM、S UM、F S K、ASK等13科调制b线哇频率扫描和对数频率扫描信号以及高速跳频的频率l事列输出!,, 7寸彩色TFTBOO×480触摸屏TFG2932A I TFG2934A TFG2942A TFG2944A2 4 2 41µHz～400MHz方波 1 µ Hz ～120MHz；脉冲波 1 µ Hz ～80MHz； 锯齿波 1 µ Hz ～6MHz；其它1 µ Hz ～50MHz1 µ Hz或12位数字土1ppm土1µ Hz± 1ppm／年正弦波、方波、锯齿波、脉冲波、噪声、直流、伪随机码、用户编辑任意波和用户编辑谐波等165种波形1.2GSa/s14 bits:::=;-65dBc ( <40MHz) , 运－60dBc ( < S OM H z) , ::::; -55dBc ( < 120M村z)' ε三－50dBc( < 150MHz) , 军三－45dBc ( < 200MHz ) , ::::; -40dBc ( < 250MHz) , 运－45dBc ( < 300MHz ), 三三－50dBc ( ;>-3QOMHz )运0.2%( 20Hz～20kHz, 20Vpp )运一140dBc/Hz( OdBm, 10kHz偏移，10MHz)0.01%～99.99% （受频率设置限制）罢王5%（典型值）::::;2.5ns ( 1Vpp)0.01%～99.99% （受边沿时间与频率设置限制）::::; 5% （典型值）2.5ns～1.2s ( 1Vpp），上升边沿和下降边沿单独可调4ns～（ 1 O OOOOOs -4ns )罢王5%（典型值）三三25ns ( 1V p p)5ns～20s5ns～20s5ns～20s5ns正脉冲、负脉冲、正负脉冲内部、外部逐点、采样1 µ Sa/s～200MSa/s2～16K点步进：1点16K点～32M点步进4点14bits1mVpp～10Vpp 频率运40MHz: 1 mVpp～5Vpp 频率ζ100MHz:1mV p p～2V pp 频率运200MHz1mVpp～1.5Vpp频率运300MHz;1mVpp～1Vpp 频率＞300MHz1mVpp或3位数字（正弦波1kHz,;>-10「nV p p，高阻）士（设置值x1% + 1mV)1µHz～400MHz1µHz～300MHz1µHz～300MHz1µHz～200MHz1µHz～200MHz直流偏移范围（50Q负载）± 5Vpk ( ac + de) 偏移偏移分辨率1mVdc偏移准确度士（｜设置值｜×1%+2mV＋幅度值×0.5%)频率扫描波形正弦波、方波、锯齿波等扫描频率范围 1 µ Hz～频率上限扫描模式线性扫描、对数扫描FM、AM、载波波形正弦波、方波、锯齿波等（PWM仅脉冲波）PM 、PWM 、调制波形正弦波、方波、锯齿波等调制Sum调制调制频率1mHz ～100kHz 特性FSK 、4FSK 、NFS民载波波形正弦波、方波、锯齿波等PSK、4PSK 、NPSK 跳变频率 1 µ Hz ～频率上限峪K、OSK调制跳变速率1 µ Hz-1 M Hz 猝发猝发模式触发、门控特性猝发周期 1 µ s ～500s 猝发计数1～100000000个序列波形正弦波、方波、锯齿波等频率频率范围 1 µ Hz ～频率上限序列序列模式定制序列、伪随机序列序列长度2～1024采样率 1 m Sa/s -50MSa/s 触发源内部、外部、手动采样率1 µ Sa/s ～200MSa/s 波形波形长度12～16K点步进。
任意波形函数发生器安全操作及保养规程
任意波形函数发生器安全操作及保养规程1. 引言任意波形函数发生器是一种常见的电子设备，常用于电子实验、研发和教学等领域。
为了确保设备的正常运行以及用户的安全，需要遵守一定的操作规程和进行定期的保养。
本文档旨在为用户提供任意波形函数发生器的安全操作及保养指南。
2. 安全操作规程2.1 工作环境使用任意波形函数发生器时，应确保工作环境符合以下条件： - 通风良好、无尘、湿度适宜的室内环境； - 平稳的工作台面，避免设备摇晃； - 远离潮湿、化学腐蚀、高温和高压等危险因素； - 附近无易燃、易爆等危险物质。
2.2 设备检查在使用任意波形函数发生器之前，应进行设备检查： - 确保电源线完好无损，插头接触良好； - 检查面板、旋钮、按键等是否正常、灵敏； - 检查设备外部是否有异物堵塞或损坏； - 对于移动设备，应检查固定装置是否安全可靠。
2.3 电源接入•使用任意波形函数发生器时，应根据设备要求选择合适的电源电压，确保电源稳定；•避免将设备连接到过载的电源上；•在接入和断开电源时，应先关闭设备，并拔掉电源插头。
2.4 运行参数设置在设置任意波形函数发生器的运行参数时，需要注意以下事项： - 了解并遵守设备的最大输出电流、频率等参数； - 在设备电源关闭的情况下进行参数设置； - 避免将输出信号接入过高或过低的负载。
2.5 安全操作•严禁在设备工作时拆卸、更换元件；•禁止使用有损坏或带有裸露线路的设备；•不得通过非常规方式改变设备的工作状态；•禁止破坏、涂改或遮挡设备的标识和标志。
2.6 关机与存储在关闭任意波形函数发生器之前，需要进行以下步骤： - 先将输出信号关闭，再断开电源； - 如果设备长时间不使用，应拔掉电源插头，并妥善存放。
3. 保养规程3.1 清洁定期对任意波形函数发生器进行清洁，可以延长设备的使用寿命：- 使用干净、柔软的布擦拭设备表面，避免使用有化学溶剂的清洁剂；- 注意清理设备通风口和接口处的灰尘。
33220A函数任意波形发生器详情资料,KEYSIGHT（是徳科技）信号发生器
33220A函数任意波形发生器详情资料,KEYSIGHT（是徳科技）信号发生器•20MHz正弦波和方波•脉冲、斜披、三角波，噪声和直流波形•14-bit,50MSa/s，64K点任意波形•AM、FM、PM、FSK和PWM凋制•线性和对数扫描及脉冲串模式•10mVpp至10Vpp幅苗范围•图形化界面可以对信号设置进行可视化验证•通过USB、GPIB和LAN连接性能优异的各种函数的波形Keysight(原Agilent) 33220A函数/任意波形发生器使用直接数字合成(DDS)技术，可生成稳定、精确、纯净和低失真的正弦输出信号。
它还能提供高达20MHz、具有快速上升和下降的方波，以及达200KHz的线性斜波。
脉冲沿信号33220A能产生达5MHz的可变沿时间脉冲。
33220A的脉冲还能具有可变的周期、脉冲宽度和幅度，对于需要灵活脉冲信号的各种应用是很理想的设备。
专用波形产生可用33220A产生复杂的专用波形。
33220A具有14bit分辨率和50MSa/s采样率，因此能够灵活地生成所需的波形。
非易失存储器中可保存4个波形。
有了Keysight(原Agilent) IntuiLink任意波形软件，您就可使用波形编辑器容易地生成、编辑和下载复杂的波形。
也可用IntuiLink捕获示波器波形，把它作为输出发送至33220A。
易于使用的功能33220A的前面板操作简捷而友好。
只需使用一、两个键，您就能访问所有主要功能。
旋钮或数字键可用来调节频率、幅度、偏置和其它参数。
您甚至还能直接输入Vpp、Vrms、dBm或高低电平值。
定时参数可以用Hertz(Hz)或秒为单位输入。
内部AM、FM、PM、FSK和PWM调制使仪器能容易地调制波形，而不需要单独的调制源。
线性和对数扫描也是内置功能，扫描速率可在1ms至500s范围内选择。
脉冲串模式允许用户选择每段时间的周期。
GPIB、LAN和USB接口均为标准配置，您还能获得SCPI命令的完全编程能力。
基于DDS的任意波形发生器设计与实现
基于DDS的任意波形发生器设计与实现基于DDS的任意波形发生器设计与实现一、引言任意波形发生器是一种能够产生各种复杂波形信号的仪器，广泛应用于电子测量、通信系统、医疗设备等领域。
传统的任意波形发生器需要通过外部模拟电路，通过改变电压来产生不同的电压信号，从而得到不同形状的波形。
但这种方式存在着设计复杂、波形精度有限等问题。
而现在，随着数字技术的快速发展，基于直接数字合成（DDS）的任意波形发生器逐渐成为了新的选择。
二、DDS的工作原理DDS基于数字信号处理技术，通过数字技术生成复杂波形信号，并将其转换为模拟信号输出。
其基本工作原理如下：1.时钟信号的产生DDS需要一个稳定的时钟信号，并且要求其频率远高于输出信号的最高频率。
常见的时钟源可以是晶振或者外部频率源。
2.相位累加器相位累加器是DDS的核心部件，其作用是将时钟信号进行频率除法，并将相位结果累加。
累加得到的相位值将作为波形图的横坐标，决定波形的频率。
3.频率累加器频率累加器用于通过改变累加阶数来控制相位累加器的工作速度，从而实现波形的频率可调控。
4.相位查找表（Phase Lookup Table，简称LUT）相位查找表存储了一系列的相位值对应的幅度。
通过输入相位信息，即可查找到相应的幅度值。
5.数字到模拟信号转换DDS通过数模转换器，将数字信号转换为模拟信号输出。
三、基于DDS的任意波形发生器的设计与实现基于DDS的任意波形发生器的设计与实现包括以下几个关键步骤：1.波形参数的输入与存储首先，用户需要通过控制面板或者计算机软件输入所需波形的参数信息，包括频率、幅度、相位等。
系统需要提供一个存储器，将这些参数信息进行存储。
2.DDS模块的设计DDS模块是该任意波形发生器的核心模块。
根据输入的波形参数信息，DDS模块将根据上述工作原理，计算出相应的相位序列，进而产生对应的波形信号。
3.时钟模块的设计时钟模块用于产生高稳定性的时钟信号，其频率要远高于输出信号的最高频率。
任意波形发生器 原理
任意波形发生器原理任意波形发生器是一种能够产生各种任意波形信号的测试仪器。
它具有广泛的应用范围，可以在电子测试、音频测试、通信系统仿真和研究等领域中发挥重要作用。
任意波形发生器的主要原理是采用数字信号处理技术，并结合数字模拟转换技术来生成各种复杂波形信号。
任意波形发生器的核心部件是数字信号处理器（DSP)。
DSP能够对数字信号进行数学运算和处理，通过对数字信号的运算和改变，可以得到不同形状的波形信号。
采用DSP可以方便地控制波形的频率、幅值、相位和形状等参数，因此可以生成任意复杂的波形信号。
除了数字信号处理器，任意波形发生器还需要数字模拟转换器（DAC）来将数字信号转换成模拟信号输出。
DAC将数字信号的离散值通过重构滤波器重新恢复为连续的模拟波形信号。
DAC的分辨率和采样率对于生成高质量的任意波形信号非常重要。
任意波形发生器的数字信号处理部分由控制器或计算机负责控制。
用户可以通过界面、键盘或计算机软件来设定波形的各种参数，如频率、幅值、相位和形状等。
控制器通过与DAC和其它辅助电路的协调工作，将用户设置的参数转化为相应的数字信号，并通过DAC输出为模拟波形信号。
任意波形发生器的关键技术之一是数字信号处理技术，包括对波形进行数字化采样、数学运算和滤波等处理。
数字化采样是将连续的模拟信号转换为离散的数字信号。
在采样过程中，经过模拟-数字转换器将模拟的波形信号转换为数字形式，并以一定的采样率进行采样。
高采样率可以有效地保留波形的高频信息，提高信号的还原度。
数学运算包括对数字信号进行运算和处理，以得到期望的波形信号。
滤波器用于对数字信号进行降噪处理和频率补偿，以提高输出信号的质量。
任意波形发生器的另一个重要技术是数字模拟转换技术。
DAC将数字信号转换为模拟信号的过程需要经过重构滤波器。
重构滤波器能够对数字信号进行滤波处理和插值运算，以保证生成的模拟波形信号质量良好。
高分辨率的DAC可以提高信号的精度和分辨率，满足更高要求下的信号生成。
任意波形发生器介绍
1、什么是任意波形发生器，与函数发生器的区别，如何产生任意波形信号，“任意”如何理解2、任意波形发生器的基本原理答：以DDS技术为基础，通过改变DDS中的查找表的数据，来实现任意波形。
根据所采用DDS的结构不同，采用DDFS结构的叫做函数/任意波形发生器，以Agilent的33250和Tektronix的AFG3000系列为典型代表，采用DDWS 结构的叫做任意波形发生器，以Tektronix的AWG5000和AWG7000系列为代表3、任意波形发生器的形式答：大体上分为两种——台式仪器和模块式仪器，台式仪器如Agilent的33250，33120，tektronix的AFG和AWG系列等，模块化仪器包括VXI、PXI、cPCI、LXI（部分LXI模块也提供键盘、显示，可划归为台式仪器）、USB接口模块仪器等4、任意波形发生器的结构，每部分的作用，完成的功能，以及相应的对外接口信号？答：主要包括CPU模块、任意波形合成模块、模拟通道、电源四大组成部分1）CPU模块a)主控制器（包括单片机、ARM嵌入式处理器、PC机等，有板载CPU和非板载CPU之分，如台式仪器、VXI模块是板载CPU，而PXI模块是非板载CPU）b)键盘模块（台式仪器所特有，包括功能键、数字键以及飞梭）c)程控接口模块（一般为台式仪器特有，包括USB，LAN，GPIB，RS232等）d)显示模块（一般为台式仪器特有，有些模块化仪器也提供VGA接口，支持外接显示器的功能）2）任意波形合成模块a)时钟发生模块●在参考时钟（一般为10MHz，其准确度决定了采样时钟及输出频率的准确度）的作用下，产生波形DAC模块所需的采样时钟。
如果为DDFS架构，采样时钟为固定频率，如果为DDWS架构，采样时钟为可变频率。
●提供外部参考时钟和内部参考时钟的切换功能（有两种方法，一种是参考时钟内外源自动切换，当有外部参考时钟接入时，自动切换到外部参考时钟；一种是手动切换，并且当外部参考时钟超过一定范围时，自动切换到内部参考时钟）●提供内/外部采样时钟的切换功能（不是所有的仪器都有，一般在高档仪器上才有）●提供仪器内部所需的一些时钟信号，如调制模块中ADC所需的采样时钟、触发模块中所需的触发信号产生器的计数时钟等思考：1、为什么要提供外部采样时钟，作用是什么？2、如何用参考时钟产生采样时钟？方法有哪些？b)地址产生模块——产生波形存储器模块所需的寻址信号●累加器模块——对送入的频率控制字进行累加操作，产生相应的寻址信号；累加器模块应提供清零信号输入，通过控制清零信号，可产生Burst调制波形输出●相位加法器模块●频率控制字生成模块——产生累加器所需的频率控制字，可实现调频、扫频、FSK调制●相位控制字生成模块——产生相位加法器所需的相位控制字，可实现调相、PSK调制●地址位数选择模块——选择输出地址的位数，一般来说，当任意波形发生器工作在函数模式时，地址位数选择为16位，有利于在保证波形质量的前提下提供切换速度；当工作在任意波形模式时，将提供最大的地址输出能力（视存储容量而定）c)存储器模块●存储器（目前一般采用ZBT SRAM，也有采用DDR SDRAM，QDRSRAM或异步SRAM的），根据所要实现的采样率不同，也分为单片存储器和多存储器并行两种模式，具体参见多存储器并行任意波形合成技术●存储器管理模块——负责管理存储器地址线、数据线、读、写、片选等，注意任意波形的工作过程，1、由CPU将所需的波形数据写入波形存储器中，此时，存储器的地址、数据、写、片选都由CPU提供，读信号无效；2、地址产生模块提供地址信号连续读取存储器的波形数据，此时，存储器的地址由地址产生模块提供，读、片选均应一直使能，写信号无效，读取的数据送数据合成模块d)数据合成模块●对存储器传入的波形数据进行处理后传送给波形DAC模块●处理包括调幅、数据插值（并串转换）等e)波形DAC模块f)调制模块●产生内部调制时所需的调制波形数据（调频、调幅、调相和SWEEP需要）●对外部调制源送入的调制信号通过ADC进行采样，采样后产生相应的调制波形数据●进行调制源选择●产生Burst调制所需的清零控制信号g)触发模块●产生内部触发信号●对触发信号进行触发极性选择●进行触发源选择h)同步Marker模块●产生同步Marker数字信号●对产生的Marker数字信号进行幅度控制等i)方波产生模块●在Stratix3及其以上的器件中实现，通过数字的方法产生占空比精密可调的方波信号、脉宽精密可调的脉冲信号以及PWM调制波形信号3）模拟通道模块（根据模拟输出的指标不同而略有区别）a)滤波器模块b)脉冲沿调整模块c)幅度控制模块d)衰减模块e)放大模块f)加偏模块一、任意波形发生器的接口及指标1、主输出：波形信号的输出主要指标包括：工作模式：连续、触发、门控、序列输出特性：输出样式：单端或差分输出阻抗：50欧姆或75欧姆输出幅度范围、分辨力、准确度输出偏移范围、分辨力、准确度输出波形种类、频率范围、频率准确度输出正弦信号谐波失真、非谐波失真、SFDR、相位噪声方波上升、下降时间、占空比、过冲调制波形种类以及调制的参数（具体在调制部分再介绍）DAC垂直分辨位数存储深度2、时钟电路部分（通道共用）（1）内部参考输出：输出仪器内部晶振产生的参考时钟信号，该信号可用于同步多台任意波形发生器，或同步任意波形发生器和其它仪器。
任意波形函数信号发生器 任意波形长度
任意波形函数信号发生器任意波形长度
任意波形函数信号发生器（也称为任意波形发生器或AWG）是一种设备，
可以生成多种不同形状的波形，包括正弦波、方波、三角波、锯齿波等。
这些波形可以用于各种不同的应用，例如测试和测量、信号处理、电子通信等。
关于任意波形长度的问题，这主要取决于所使用的设备和技术。
一般来说，任意波形函数信号发生器的输出信号长度是有限的，这通常由设备的内存大小或可用的数据存储容量决定。
一些高端的任意波形函数信号发生器可能具有更大的内存和数据存储容量，因此可以生成更长的波形。
对于需要生成非常长波形的情况，可能需要使用多个设备或通过其他方式解决，例如将波形分成多个部分并在多个设备上生成，或者使用具有更大内存和数据存储容量的设备。
以上内容仅供参考，如需更准确的信息，建议查阅任意波形函数信号发生器的产品说明或向相关厂商咨询。
任意波形发生器
任意波形发生器
任意波形发生器是现代电子测试领域应用最为广泛的通用仪器之一，它的功能远比函数发生器强，可以产生各种理想及非理想的波形信号，对存在的各种波雷达、导航、宇航等领域。
形都可以模拟，广泛应用于测试、通信、雷达、导航、宇航等领域。
本文介绍DDS任意波形发生器的设计。
任意波形发生器的功能
任意波形发生器既具有其他信号源的信号生成能力，又可以通过各种编辑手段产生任意的波形采样数据，方便地合成其他信号源所不能生成的任意波形，从而满足测试和实验的要求。
任意波形发生器的主要功能包括：
（1）函数发生功能
基础实验中，为了验证电路功能、稳定性和可靠性，需要给它施加理想波形，任意波形发生器能替代函数发生器提供正弦波、方波、三角波、锯齿波等波形，还具有各种调制和扫频能力。
利用任意波形发生器的这一基础功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于CPLD和单片机的任意波形发生器设计
在电子工程设计与测试中，常常需要一些复杂的、具有特殊要求的信号，要求其波形可任意产生，频率方便可调。
通常的信号产生器难以满足要求，市场上出售的任意信号产生器价格昂贵。
结合实际需要，我们设计了一种任意波形发生器。
电路设计中充分利用MATLAB的仿真功能，将希望得到的波形信号在MATLAB中完成信号的产生、抽样和模数转换，并将得到的数字波形数据存放在数据存储器中，通过单片机和CPLD控制，将波形数据读出，送入后向通道进行A/D转换和放大处理后得到所需的模拟信号波形。
利用上述方法设计的任意波形发生器，信号产生灵活方便、功能扩展灵活、信号参数可调，实现了硬件电路的软件化设计。
具有电路结构简单、实用性强、成本低廉等优点。
任意波形发生器的设计思想，是利用MATLAB的强大仿真功能，方便、快捷的生成给定频率、周期、脉宽的任意波形数据；并将数据预存在数据存储器中。
在单片机控制下，利用CPLD电路产生地址读出数据，送入D/A转换电路，得到所需的任意波形信号。
系统结构框图如图1；图中分频电路和地址发生器由CPLD实现。
图1 系统框图
单片机采用AT89C52芯片，通过软件编程产生所要求的控制信号。
主要的控制参数包括：信号周期、脉宽；分频电路的开始信号、地址发生器的复位信号；E2PROM的选通信号；D/A转换电路的选通信号。
在具体电路中，端口P1.0控制分频电路的启动、P1.1控制地址发生器的清零，P2.0控制
28C256和AD7545的选通信号。
单片机工作在定时器0方式，软件设计利用C语言实现。
流程图如图2所示。
图2 软件流程图
MATLAB作为一款优秀的数学工具软件，具有强大的运算功能；可以方便的产生各种信号波形，在软件中实现波形信号的产生、抽样和模数转换。
设计的任意波形发生器，数据存储器选用28C256芯片，信号波形通过MATLAB仿真产生；得到的波形数据存放在数据存储器28C256中。
具体设计中，我们要求产生周期为200ms，脉宽为5ms的单/调频混合信号，其中单频信号的脉宽为4ms，频率为
30KHz；调频信号的脉宽为1ms，频率为30KHz_35KHz。
在MATLAB中设定抽样率为500KHz,得到了
2500个波形数据。
这些混合波形数据在烧录入数据存储器的过程中，由于波形数据较多，直接用手工录入数据存储器中不仅费时且容易出错。
为克服这一弊端，通过MATLAB编程的方法将产生的波形数据按照HEX文件的INTEL格式存放,然后将这些波形数据整批次烧录入数据存储器中。
采用上述方法，波形数据生成简单，快捷；可根据需要在软件程序中方便地修改信号参数；无需改动硬件电路即可实现信号参数的功能扩展。
CPLD
分频电路采用两片74HC163实现。
通过分频电路，将12MHz的晶振标准频率分频后，得到500KHz的抽样频率，作为地址发生器的时钟。
分频电路的工作由单片机控制。
地址发生器电路由3片74HC163组成，时钟频率为500KHz，有分频电路提供；和预存的波形数据抽样频率相一致，以实现数据的无失真读出。
电路设计中，采用ALTRA公司的EPM7128AETC100－10芯片，在MAX+PLUSⅡ开发环境中完成分频cPLD的电路设计，可以省去大部分的中小规模集成电路和分离元件；使得电路具有集成度高、工作速度快、编程方便、价格低廉的显著优点。
通过CPLD和数据预生成的信号实现方法，无需改变硬件电路，即可实现信号参数的任意调整；同时外围电路十分简单，为工程调试和应用带来了方便。
D/A
D/A转换电路的实现如图3所示。
电路中，AD7545将波形数据转换为模拟信号；LF353进行信号滤波和整形。
采用上述方法设计的任意波形发生器，通过软件和硬件结合，充分发挥MATLAB强大的仿真功能，尽可能的减少了硬件开销。
根据实际需要，可产生正弦波、三角波、锯齿波、方波等多种波形，可以产生线性调频信号（LFM），单频脉冲信号（CW），余弦包络信号以及他们之间的组合信号等多种波形参数；满足了工程需要。
该任意波形发生器已应用于在研项目“水中运动目标轨迹测量”中，效果良好。
