变电所的主要电气设备
发电厂变电站电气设备
发电厂变电站电气设备引言发电厂变电站是一个重要的能源基础设施,主要用于将发电厂产生的电能变换为适合输送和分配的电能。
电气设备是发电厂变电站的核心组成部分,负责将电能进行各种电压等级的变换和保护。
本文将介绍发电厂变电站常见的电气设备及其功能。
主要电气设备发电变压器发电变压器是发电厂变电站中最重要的电气设备之一。
其主要功能是将发电机产生的低电压变换为高电压,以便输送到远距离的用户。
发电变压器一般由高压侧和低压侧组成,通过电磁感应的原理进行电能的变换。
高压断路器高压断路器是发电厂变电站中用于保护电力设备免受过电压和短路故障的电气设备。
当电力设备发生短路故障或过电压时,高压断路器会迅速切断电路,以防止更严重的设备损坏或事故发生。
低压断路器低压断路器是发电厂变电站中的另一种重要电气设备,用于保护低压电路和用户设备。
低压断路器一般是通过过载保护和短路保护来保护电力设备免受电流过载和短路故障的损害。
继电器继电器是发电厂变电站中一个重要的电气控制设备,用于控制和保护电力系统的运行。
继电器可以根据电力系统的工作状态,通过电磁吸合或释放的方式来控制电路的开关状态。
常见的继电器包括过流继电器、欠电压继电器和过温继电器等。
变压器保护装置变压器保护装置是用于对发电变压器进行保护的电气设备。
它可以监测变压器的电流、温度和油位等参数,并在发现异常情况时及时切断电路,以保护变压器免受损坏。
其他电气设备除了上述几种主要的电气设备外,发电厂变电站还包括其他一些辅助设备和辅助电气设备,如电流互感器、电压互感器、避雷器、接地装置等。
这些设备在保证电力系统的安全运行和电能的高效利用方面起到重要作用。
总结发电厂变电站电气设备是保证电力系统供电可靠性和安全性的关键设备。
发电变压器、高压断路器、低压断路器、继电器和变压器保护装置是发电厂变电站中常见的主要电气设备。
此外,还有一些辅助设备和辅助电气设备用于支持电力系统的正常运行和保护。
了解这些电气设备的功能和作用,有助于我们更好地理解和维护发电厂变电站。
变电所的主要电气设备-V1
变电所的主要电气设备-V1在电力系统中,变电所是电能输送的重要枢纽,它将高压输电线路上的电能转换为适于分配、利用的低压电能。
变电所内的电气设备是实现这个转换过程的关键设备。
本文将介绍变电所内的主要电气设备。
1. 变压器变压器是变电所内最重要的设备之一。
它能将高压电能转换为低压电能,并将电能输送到用户终端。
变压器可以按照其功能分为三种类型:升压变压器、降压变压器和隔离变压器。
升压变压器用于将输电线路上的电能提高到适合输送的高压等级,降压变压器则将输送过来的高压电能降压为适合用户使用的低压电能。
隔离变压器则主要用于隔离回路,避免有漏电等安全隐患。
2. 断路器断路器是变电所的另一个重要设备。
它主要用于在电力系统中实现开关控制和短路保护。
断路器能迅速切断电路,在故障的情况下避免电流突然增加,对电网造成损害。
同时,断路器还能快速恢复电源,保护供电的连续性。
3. 隔离开关隔离开关是变电所中常用的设备。
它主要用于电力设备的隔离、维护和检修。
实际上,隔离开关是对于断路器的一种简单的替代方法。
它能够方便地在不影响电力系统运行的情况下,对电力设备进行维护和检修。
4. 发电机保护装置发电机保护装置主要用于对发电机的保护。
它可以监测发电机的电压、电流、频率等参数,当这些参数超出正常范围时,即时地切断电源,保护发电机的安全运行。
5. 电力仪表电力仪表主要用于监测电力系统中的各项参数,包括电压、电流、功率等参数。
通过这些仪表,运维人员能够对电力设备进行精细化的维护和监控,保障电网的平稳、安全运行。
6. 避雷器避雷器是变电所中用于保护设备不受雷击伤害的装置。
它能够将由于雷电等电磁干扰而产生的大电压、大电流引入地下,保护设备的安全运行。
7. 电缆接头、引线和支架电缆接头、引线和支架主要用于将电力系统中的电缆、引线安全地连接在一起,并支撑起这些电缆和引线。
这些设备的选择和设计要考虑到电流的容量和绝缘材料等因素,以确保系统的安全运行。
变电站主要电气设备简介
——隔离电源:电气设备检修时,用隔离开关 将需要检修的电气设备与带电的电源隔离,形 成明显可见的断开点,以保证检修人员和设备 的安全。
——倒换线路或母线:用隔离开关将电气设备 或线路从一组母线切换到另一组母线上。
——关合与开断小电流电路:关合和开断电压 互感器、避雷器电路;电容电流;空载电力线 路;空载变压器等。
变压器工作原理
变压器分类
用途:升压变压器、降压变压器;
相数:单相变压器和三相变压器;
线圈数:双线圈变压器、三线圈变压器和自 耦变压器;
铁心结构:心式变压器和组式变压器;
调式变压器和干式 变压器等;
容量大小:小型变压器、中型变压器、大型 变压器和特大型变压器。
隔离开关基本知识
2、对隔离开关的基本要求:
具有明显的断点。 应有可靠的绝缘。 具有足够的热稳定、动稳定。 操作性能好。 结构简单、动作可靠。 带接地刀闸的隔离开关必须装设连锁机构。
隔离开关基本知识
3.隔离开关的技术参数和型号
额定电压(kV) 最高工作电压(kV) 额定电流(A) 热稳定电流(kA) 极限通过电流峰值(kA)
➢第1部分表示相数。 D—单相(或强迫导向);S—三相 ➢第2部分表示冷却方式。 J—油浸自冷;F—油浸风冷; FP—强迫油循环风冷; SP—强迫油循环水冷。 ➢第3部分表示电压级数。 S—三级电压;无S表示两级电压 ➢其他:O—全绝缘;L—铝线圈或防雷;O—自耦(在首位 时表示降压自耦,在末位时表示升压自耦);Z—有载调压; TH—湿热带(防护类型代号);TA—干热带(防护类型代 号)
变压器原理图(图3-1)
500kV电压等级变压器一般使用单 相自耦变压器,220kV及以下一般 使用三相三绕组变压器。冷却型式 主要为强迫油循环风冷。
变电所的主要电气设备
变电所的主要电气设备1. 引言变电所是电力系统中的重要部分,用于将输电线路的高压电能转换为较低电压的电能,供给给低压用户使用。
在变电所中,主要使用了各种类型的电气设备来实现电能的转换、保护和控制。
本文将介绍变电所中的主要电气设备,并对其功能和特点进行详细解析。
2. 变电站的分类根据不同的功能和电能转换需求,变电站可以分为多个类型,包括发电厂变电站、换流变电站、配电变电站等。
每种类型的变电站在电气设备的选择和配置上会有所不同,但也有一些普遍适用的设备。
以下是变电站中常见的主要电气设备。
变压器是变电所中最为重要的电气设备之一。
它用于将高压电能转换为低压电能,同时保持电能的质量和稳定性。
变压器由高压绕组和低压绕组构成,并通过互感作用实现电能的传递和变换。
根据功率和使用场景的不同,变压器可以分为励磁变压器、配电变压器、互感器、自耦变压器等。
4. 断路器断路器是变电所中的另一个重要设备,用于对电流进行控制和保护。
当电路中出现过载、短路等故障时,断路器能够迅速切断电流,保护电气设备和电力系统的安全运行。
根据不同的要求和电流等级,断路器可以分为高压开关断路器、中压断路器、低压断路器等多种类型。
隔离开关用于将电路或设备与电源隔离,以便进行维护、检修或其他操作。
它在断开电路时可以提供可靠的隔离和分离功能,确保人员的安全和电气设备的正常运行。
隔离开关可以分为手动隔离开关、电动隔离开关、旋钮隔离开关等。
6. 继电保护设备继电保护设备主要用于监测电力系统中的电流、电压、频率等参数,以及对故障和异常情况进行检测和保护。
它可以迅速切断故障电路,保护变电所和电力系统的安全稳定运行。
常见的继电保护设备有过电流保护装置、差动保护装置、电流互感器等。
7. 遥控与监测系统遥控与监测系统用于对变电所中的电气设备进行集中控制和监测。
通过遥信、遥测等技术手段,操作人员可以实时了解设备状态、操作情况和电能负荷等信息,从而进行监控和调度。
遥控与监测系统有助于提高变电所的运行效率和安全性。
变电站主要电气设备图文详解-精
SF6断路器的结构类型
• 1.瓷柱式SF6断路器
结构特点:灭弧室安装在高强 度瓷套中,用空心瓷柱支承和 实现对地绝缘。灭弧室和绝缘 瓷柱内腔相通,充有相同压力 的SF6气体,通过控制柜中的 密度继电器和压力表进行控制 和监视。穿过瓷柱的绝缘拉杆 把灭弧室的动触头和操动机构 的驱动杆连接起来,通过绝缘 拉杆带动触头完成断路器的分 合操作。
11)干式变压器的外表应无积污。 12)变压器室不漏水,门、窗、照明应完好,通风良好,温度正常。 13)变压器外壳及各部件应保持清洁。
开关电器
• 主要用来闭合与开断正常电路和故障电路或用来隔 离高压电源。
• 承担的任务:
正常工作情况下,开合正常工作电流 仅用来断开故障情况下的过负荷电流或短路电流 既用来开合正常工作电流,又开合过负荷电流或短路电流 只用来在检修时隔离电压
• 同时交链一次,二次绕组的磁 通量的相量为φm ,该磁通量称 为主磁通;
变压器原理图(图3-1)
变压器工作原理
• 若一次、二次绕组的电压、电动势的瞬时值均按正弦规 律变化,则有
• 不计铁心损失,根据能量守恒原理可得 • 由此得出一次、二次绕组电压和电流有效值的关系: • 令 K=N1/N2,称为匝比(亦称电压比),则
1-并联电容;2-端子; 3-灭弧室瓷套;4-支持瓷; 5-合闸电阻;6-灭弧室; 7-绝缘拉杆;8-操动机构箱
高压断路器
是电力系统中任务最繁重、地位最重要、结构最 复杂的开关电器。
对断路器的基本要求: ✓ 足够的开断能力 ✓ 尽可能短的动作时间
✓ 高度的工作可靠性
高压断路器的类型 ✓ 按安装地点分 —--户内式、户外式 ✓ 按照使用的灭弧介质分 —- 油断路器、压缩空气
断路器、六氟化硫断路器、真空断路器等

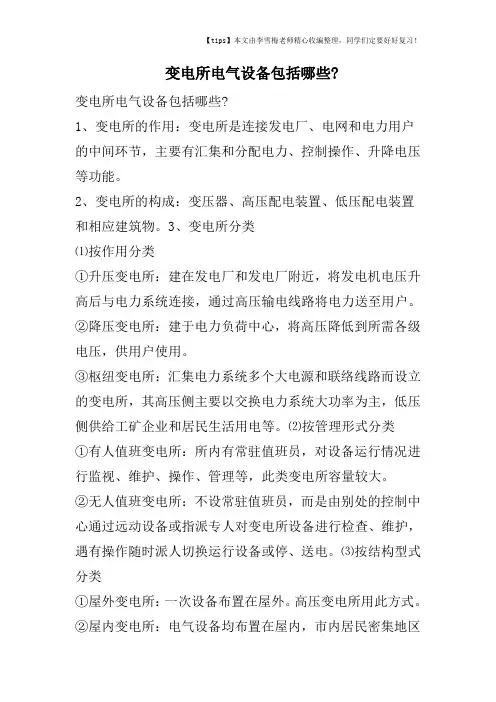

变电所电气设备包括哪些-
变电所电气设备包括哪些?变电所电气设备包括哪些?1、变电所的作用:变电所是连接发电厂、电网和电力用户的中间环节,主要有汇集和分配电力、控制操作、升降电压等功能。
2、变电所的构成:变压器、高压配电装置、低压配电装置和相应建筑物。
3、变电所分类⑴按作用分类①升压变电所:建在发电厂和发电厂附近,将发电机电压升高后与电力系统连接,通过高压输电线路将电力送至用户。
②降压变电所:建于电力负荷中心,将高压降低到所需各级电压,供用户使用。
③枢纽变电所:汇集电力系统多个大电源和联络线路而设立的变电所,其高压侧主要以交换电力系统大功率为主,低压侧供给工矿企业和居民生活用电等。
⑵按管理形式分类①有人值班变电所:所内有常驻值班员,对设备运行情况进行监视、维护、操作、管理等,此类变电所容量较大。
②无人值班变电所:不设常驻值班员,而是由别处的控制中心通过远动设备或指派专人对变电所设备进行检查、维护,遇有操作随时派人切换运行设备或停、送电。
⑶按结构型式分类①屋外变电所:一次设备布置在屋外。
高压变电所用此方式。
②屋内变电所:电气设备均布置在屋内,市内居民密集地区或污秽严重的地区、电压在110KV以下用此方式。
⑷按地理条件分类地上变电所、地下变电所。
4、变电所的规模按电压等级、变压器总容量和各级电压出线回路数表示。
电压等级以变压器的高压侧额定电压表示,如35、110、220、330、500KV变电所。
变压器总容量通常以全所主变压器的容量总和来表示。
各级电压出线回路数,根据变电所的容量和工业区用户来确定。
如一变电所有5条35KV输电线路、4条110KV输电线路、3条10KV用户配电线路,该所共有出线12回。
5、变电所的电气一次设备构成:变压器、断路器、隔离开关、电流互感器、电压互感器、架空母线、消弧线圈、并联电抗器、电力电容器、调相机等设备。
6、变压器⑴作用:变换电压,将一种等级的电压变换成同频率的另一种等级的电压。
⑵变压器的分类①按相数分:单相变压器、三相变压器。
(完整)变电站主要设备
输变电系统是一系列电气设备组成的。
发电站发出的强大电能只有通过输变电系统才能输送到电力用户。
图1—2给出了变电站主要设备的示意图。
图中除了所示的变压器、导线、绝缘子、互感器、避雷器、隔离开关和断路器等电气设备外,还有电容器、套管、阻波器、电缆、电抗器和继电保护装置等,这些都是输变电系统中必不可缺的设备。
图1—2 变电站主要设备示意图1—变压器;2—导线;3—绝缘子;4-互感器;5-避雷器;6-隔离开关;7-断路器下面,对输变电系统的主要电气设备及其功能进行简单介绍。
(1)输变电系统的基本电气设备主要有导线、变压器、开关设备、高压绝缘子等。
1)导线.导线的主要功能就是引导电能实现定向传输.导线按其结构可以分为两大类:一类是结构比较简单不外包绝缘的称为电线;另一类是外包特殊绝缘层和铠甲的称为电缆.电线中最简单的是裸导线,裸导线结构简单、使用量最大,在所有输变电设备中,它消耗的有色金属最多。
电缆的用量比裸导线少得多,但是因为它具有占用空间小、受外界干扰少、比较可靠等优点,所以也占有特殊地位。
电缆不仅可埋在地里,也可浸在水底,因此在一些跨江过海的地方都离不开电缆.电缆的制造比裸导线要复杂得多,这主要是因为要保证它的外皮和导线间的可靠绝缘。
输变电系统中采用的电缆称为电力电缆。
此外,还有供通信用的通信电缆等。
2)变压器。
变压器是利用电磁感应原理对变压器两侧交流电压进行变换的电气设备。
为了大幅度地降低电能远距离传输时在输电线路上的电能损耗,发电机发出的电能需要升高电压后再进行远距离传输,而在输电线路的负荷端,输电线路上的高电压只有降低等级后才能便于电力用户使用。
电力系统中的电压每改变一次都需要使用变压器。
根据升压和降压的不同作用,变压器又分为升压变压器和降压变压器。
例如,要把发电站发出的电能送入输变电系统,就需要在发电站安装变压器,该变压器输入端(又称一次侧)的电压和发电机电压相同,变压器输出端(又称二次侧)的电压和该输变电系统的电压相同。
变电站主要电气设备
变电站主要电气设备变电站是连接电网与用电负荷的重要电力设施,起到电能转换、分配和控制的作用。
以下是变电站主要电气设备的介绍。
1. 变压器变压器是变电站的核心设备之一,主要功能是进行电能转换和传递。
它能将高电压的交流电转换为低电压的交流电,或者反过来。
在电网中,变压器的作用是将电压升高或降低,以满足不同地区、不同用电负荷对电能的需求。
通常,变压器分为主变压器和配变压器两种形式。
2. 断路器断路器是变电站中必不可少的设备之一,主要用于切断电路,以实现对电网的控制和维护。
当电路发生故障或超载时,断路器会自动切断电路,防止故障扩大和事故发生。
在变电站中,常用的断路器有空气断路器和真空断路器两种类型。
3. 隔离开关隔离开关一般用于开关电路,与断路器不同的是,隔离开关不直接切断电流,而是将电路与主电路隔离。
它的作用是使电路在运行过程中可以灵活调整,方便维护和检修。
4. 接地开关接地开关是变电站中用于将电气设备、电缆等接地的重要设备之一,可有效地防止电气设备的接地故障,以保证变电站的安全运行。
5. 电流互感器电流互感器是一种测量电路中电流大小的设备,可将高电流电路中的电流转换为低电流的信号输出。
通过它,可以实现对电路电流的准确测量和控制,在电力系统中起到了至关重要的作用。
6. 电压互感器电压互感器是对高压电流进行测量时必不可少的设备,可将高电压信号转换为低电压信号输出。
它主要用于电网电压的检测和计量,能够准确地将高电压信号转换为适宜的低电压信号,方便测量和控制。
7. 继电保护装置继电保护装置是电力系统中非常重要的设备,其主要作用是在电气设备发生故障时及时切断电路,实现对电路的保护。
同时,它能够监控电流、电压等电气参数,并对其进行处理,以确保电力系统的安全运行。
变电站中的电气设备涉及范围广泛,种类繁多。
这些设备不仅直接关系着电力系统的安全稳定运行,也为实现电能的高效传输和利用提供了有力的保障。
发电厂变电所电气设备
发电厂变电所电气设备1. 背景发电厂变电所电气设备是指发电厂和变电所中安装和投运的各种电气设备,包括变压器、开关设备、保护设备、仪表及监控系统等。
这些设备的正常运行对于电力系统的可靠运行至关重要。
2. 变压器变压器是电力系统中最常用的电气设备之一。
在发电厂和变电所中,变压器的主要作用是改变高压电能到中压或低压电能,或者将中压电能升高到高压电能,以满足不同电力系统的需要。
变压器的种类很多,包括油浸式变压器、干式变压器、全封闭绝缘体变压器等。
各种变压器的特点和适用范围不同,在选择时需要综合考虑电力系统的要求、环境条件等多方面因素。
3. 开关设备开关设备是发电厂和变电所中最基础的电气设备之一。
它们的主要作用是在电力系统中进行控制和保护。
开关设备的种类有很多,包括低压断路器、高压断路器、接触器等。
这些设备在电力系统的不同级别中都有应用,从属于不同的主电路和支路。
开关设备的选择需要根据实际需求进行,同时需要确保设备的质量和可靠性。
4. 保护设备保护设备是电力系统中必不可少的设备之一。
它们的主要作用是监控电力系统的运行状态,一旦出现故障或异常,及时进行断开电路或保护,防止电力系统发生大规模故障。
保护设备的种类很多,包括过电压保护、欠电压保护、过流保护等。
这些保护设备都有各自的工作原理和适用范围,在选择时需要根据实际需要进行综合考虑。
5. 仪表及监控系统仪表及监控系统是电力系统中用于监控和管理各种电气设备工作状态和电力系统运行状态的重要设备。
它包括各种电力仪表、采样器、数据处理系统等。
在发电厂和变电所中,仪表及监控系统的作用非常重要,可以及时发现和处理电力系统中的故障和异常情况,从而保证电力系统的安全和可靠运行。
6.发电厂变电所电气设备是电力系统中最重要和最基础的设备之一。
它们的工作直接影响电力系统的运行和可靠性。
在选择电气设备时,需要根据实际需要和环境条件进行综合考虑,选择适合的设备,并保证设备的质量和可靠性。
变电所的主要电气设备(1)
变电所的主要电气设备(1)
变电所是电力系统的重要组成部分,是输变电过程中实现电能转化、
电压变换和电流分配的关键环节。
其中,变电所的主要电气设备包括:
一、变压器
变压器是变电所最基本的设备之一,其主要作用是实现电能的电压变换。
在变电站中,变压器通常用来将高压输电线路中的电压升高,以
满足远距离输电的需要,也可以将电压降低以适应不同电力消费者的
用电需求。
二、断路器
断路器是变电站的基本保护设备之一,主要作用是在电路故障时及时
切断故障电路,保证电力系统的安全运行。
断路器还可以用来隔离和
切换电路,以便进行维修和检修。
三、隔离开关
隔离开关是用来隔离电路和电气设备的,主要目的是为了保证变电站
中各个设备之间的安全隔离。
当维护、检修或更换设备时,需要使用
隔离开关进行切断电路。
四、电容器
电容器通常用来提高电力系统的功率因数,以增加电能的有效性和实
用性。
在变电所中,电容器还可以用来降低系统的电压波动、改善电
力质量等。
五、电抗器
电抗器是变电所的一种重要设备,主要用于提高变电所的无功功率,
以调节电力系统的电压和电流。
电抗器的主要作用是将电压和电流按
照一定比例变化,以平衡电力系统的负荷和稳定系统运行。
六、接地设备
接地设备通常用来将电力系统中的电流引入地下,以保护人身和电气设备安全。
在变电所中,接地设备主要用来使电力系统与地面相连,从而形成一个安全的电气环境。
以上就是变电所的主要电气设备介绍,这些设备不仅在变电所的运行过程中起着至关重要的作用,也为我们的生活提供了稳定、可靠的电力保障。
变电站主要电气设备简介
缺点:
重心高,抗震能力较 差,且不能加装电流互 感器,使用场所受到一 定限制。
瓷柱式SF6断路器
优点:结构重心低,抗震 性能好,灭弧断口间电场 较好,断流容量大,可以 加装电流互感器,还能与 隔离开关、接地开关、避 雷器等融为一体,组合成 复合式开关设备。借助于 套管引线,基本上不用改 装就可以用于全封闭组合
隔离开关
二. 高压开关电器
隔离开关
隔离开关具有一定的自然灭弧能力,常用在 电压互感器与避雷器等电流很小的设备投入和 断开上,以及一个断路器与几个设备的连接处, 使断路器经过隔离开关的倒换更为灵活方便。
隔离开关的结构形式很多,户外刀闸按其绝 缘支柱结构的不同可分为单柱式,双柱式和三 柱式,常用产品结构形式一般为双柱式闸刀水 平旋转和伸缩式。
罐式SF6断路器结构
1-套管;2-支持绝缘子; 3-电流互感器;4-静触 头;5-动触头;6-喷口 工作缸;7-检修窗;8- 绝缘操作杆;9-油缓冲器; 10-合闸弹簧;11-操作 杆
罐式SF6断路器
110kV少油断路器
少油断路器
220kV少油断路器
断路器就地操作箱
真空断路器
真空断路器的结构如图示。它由真空灭弧室(真空泡)、保 护罩(屏蔽罩)、动触头、静触头、导电杆、开合操作机构、 支持绝缘子、支持套管、支架等构成,其核心是真空灭弧室 (真空泡)。我省常用VS1,VD4等信号。
断路器、六氟化硫断路器、真空断路器等
SF6断路器
一般来说,SF6断路器主 要由三部分组成:三 个垂直瓷瓶单元,每 一单元有一个气吹式 灭弧室;弹簧操作机 构及其单箱控制设备 ;一个支架及支持结 构。每个灭弧室通过 与三个灭弧室共连的 管子填充SF6气体。
瓷柱式SF6断路器
变电所主要设备
海阔天空大事难事,看担当,逆境顺境,看胸襟,是喜是怒,看涵养,有舍有得,看智慧,是成是败,看坚持。
大其心,容天下之物,虚其心,爱天下之善,平其心,论天下之事,潜其心,观天下之理,定其心,应天下之变。
变电所主要设备负荷开关:负荷开关的构造与隔离开关相似,只是加装了简单的灭弧装置。
它也是有一个明显的断开点,有一定的断流能力,可以带负荷操作,但不能直接断开短路电流,如果需要,要依靠与它串接的高压熔断器来实现。
隔离开关是高压开关电器中使用最多的一种电器,它本身的工作原理及结构比较简单,但是由于使用量大,工作可靠性要求高,对变电所、电厂的设计、建立和安全运行的影响均较大。
刀闸的主要特点是无灭弧能力,只能在没有负荷电流的情况下分、合电路。
主要作用是:1)分闸后,建立可靠的绝缘间隙,将需要检修的设备或线路与电源用一个明显断开点隔开,以保证检修人员和设备的安全。
2)根据运行需要,换接线路。
3)可用来分、合线路中的小电流,如套管、母线、连接头、短电缆的充电电流,开关均压电容的电容电流,双母线换接时的环流以及电压互感器的励磁电流等。
4)根据不同结构类型的具体情况,可用来分、合一定容量变压器的空载励磁电流。
户外刀闸按其绝缘支柱结构的不同可分为单柱式,双柱式和三柱式。
其中单柱式刀闸在架空母线下面直接将垂直空间用作断口的电气绝缘,因此,具有的明显优点,就是节约占地面积,减少引接导线,同时分合闸状态特别清晰。
在超高压输电情况下,变电所采用单柱式刀闸后,节约占地面积的效果更为显著。
高压断路器(或称高压开关)是变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围.因此,高压断路器工作的好坏,直接影响到电力系统的安全运行;高压断路器种类很多,按其灭弧的不同,可分为:油断路器(多油断路器、少油断路器)、六氟化硫断路器(SF6断路器)、真空断路器、压缩空气断路器等。
变电所的主要电气设备
变电所的主要电气设备引言变电所是电力系统中的重要环节,它负责将高电压输电线路的电能转换为低电压,并进行配电。
在变电所中,主要的电气设备发挥着至关重要的作用。
本文将介绍变电所中的几种主要电气设备。
输电变压器输电变压器是变电所中最重要的设备之一。
它负责将高电压输电线路的电能转换为适用于配电的低电压。
输电变压器通常由高压绕组、低压绕组和铁芯组成。
高压绕组接通于高电压侧,低压绕组接通于低电压侧。
通过变压器的变压作用,可以实现电能在不同电压等级之间的传递。
断路器断路器是变电所中的另一个重要设备,主要用于控制和保护电力系统。
当电力系统中发生短路或过载时,断路器可以迅速切断电流,保护设备的安全运行。
断路器分为空气断路器和真空断路器两种类型。
空气断路器适用于低电压系统,真空断路器适用于中高电压系统。
隔离开关是用于隔离电气设备或线路的开关装置。
它可以切断电流,使设备处于非电气连通状态,以便维护和检修。
隔离开关通常与断路器配合使用,保证设备的安全运行。
隔离开关一般分为刀闸式和剪断式两种类型。
电容器电容器是一种用于改善电力系统功率因数的设备。
在变电所中,电容器通常被用于无功补偿。
它们可以通过补偿感性负载的无功功率,提高系统的功率因数,减少电能的损耗。
电容器一般由电容元件、继电器配置元件和保护元件组成。
电流互感器电流互感器是用于测量电流大小的设备。
在变电所中,电流互感器通常用于测量高压侧的电流值,以保证系统的正常运行。
电流互感器通过对高压侧电流的变压作用,将其转化为适用于测量仪表的低电流。
它一般由绕组和磁性铁芯组成。
电压互感器是用于测量电压大小的设备。
在变电所中,电压互感器通常用于测量高压侧电压值,以确保系统的正常运行。
电压互感器通过对高压侧电压的变压作用,将其转化为适用于测量仪表的低电压。
它一般由绕组和磁性铁芯组成。
总结变电所的主要电气设备对于电力系统的正常运行起着关键作用。
输电变压器负责变换电压,断路器和隔离开关用于控制电路的开闭,电容器用于功率因数补偿,电流互感器和电压互感器用于测量电流和电压。
变电所的主要设备
极数 额定电流(A)
八、低压断路器(自动空气开关)
工作原理
低压断路器常用产品
框架式断路器
特点:保护功能多, 可连续整定保护值, 电动分合闸, 应用:电流1000A以 上变压器出线开关
塑壳式断路器
特点:可实现过载、失 压、短路保护,保护 电流不能连续调节 应用:配电屏出线、 电流大于100A的回路
第三章 变配电所
第一节 概述 第二节 变配电所的主要设备 第三节 变配电所常用主接线 第四节 变配电所的形式、结构及位置选择
第一节 概述
升压变电站 火电厂
10.5kV
220kV
水电厂 升压变电站
区域变电站
10kV 输电网络
380/220V
输电网络
变配电所
小区(商住)变配电所的作用: ① 变换电压,汇集和分配电能。将电网送来的电能由10千
2、 树干式 树干式接线的特点是配电母线上每路馈电出线给同一方向
的多个负荷点供电。
树干式线路及其开关
电缆分支箱
电器数量少,投资省,但 可靠性不高,不便实现自
动化。
单回路树干式只可供
三级负荷,双回路树干式
可靠性有所提高,可供二
级负荷。
单回路树干式
双回路树干式
电缆分支箱
HSS——总降压变电所 HDS——高压配电所 STS——车间变电所
三、高压负荷开关
作用:接通和分断负荷电流。
型号
F
负荷开关 W—户外;N—户内
设计序号
电压等级(千伏)
最大断开电流(KA)
额定电流(A)
S—熔断器上装 (下装不注)
R—带熔断器(不带者不注) D—有接地刀闸
四、高压熔断器
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电压互感器(文字符号为 TV),是一种变换电压(将高电压变换为
低电压)的互感器,其二次侧额定电压一般为100V。
互感器的主要功能是: (1). 用来使仪表、继电器等二次设备与主电路(一次电路)
绝缘 这既可避免主电路的高电压直接引入仪表、继电器等二次 设备,
又可防止仪表、继电器等二次设备的故障影响主电路,提 高一、二次电路的安全性和可靠性,并有利于人身安全。
短路保护。
2.电压互感器的二次侧有一端必须接地 这与电流互感器的二次侧接地的目的相同,也是为了防止一、二 次绕组间的绝缘击穿时,一次侧的高电压窜入二次侧,危及人身和设 备的安全。
二.高压一次设备 1. 高压断路器
高压断路器(文字符号为QF)的功能是,不 仅能通断正常的负荷电流,而且能接通和承受一
定时间的短路电流,并能在保护装置作用下自动
结构特点 一次绕组的匝数很少,导体
N1
相当粗;
二次绕组匝数很多,导
体较细。
图 电流互感器的基本结构和接线 1-铁心;2- 一次绕组;3-二次绕组
工作时,一次绕组串联在一次电路中,
二次绕组与仪表、继电器等 的电流线圈相串联,形成一个闭 合回路。 由于这些电流线圈的阻抗很小, 因此电流互感器工作时二次回路接 近于短路状态。
变电所的主要电气设备
一、电气主接线及其要求 电气主接线表示电能从电源分配给用电设备的主要电路,主接线图 应表示出所有的电气设备及其连接关系。 由于三相交流电力装置中三相连接方法相同,为清晰起见,主接线图 通常只表示电气装置的一相连接,因而主接线图也称为单线图。
安全、可靠、灵活、经济是对变电所主接线的基本要求。
图 电流互感器的基本结构和接线 1-铁心;2- 一次绕组;3-二次绕组
电流互感器在三相电路中的接线方案。 (1). 一相式接线(图a) 电流线圈通过的电流,反应一 次电路对应相的电流。
这种接线通常用于负荷平衡的
三相电路,如在低压动力线路中, 供测量电流或接过负荷保护装置之
用。
a) 一相式
(2). 两相V形接线(图b)
(4). 补偿设备 其功能是用来补偿电力系统的无功功率,以提高电力系统 的功率因数,例如并联电容器。 (5). 成套设备 它是按一次电路接线方案的要求,将有关一次设备及二 次设备组合为一体的电气装置,例如高压开关柜、低压配电屏、动力和照 明配电箱等。
在供配电系统中,为了满足用户对电力的需求和保证电 力系统运行的安全稳定性和经济性,安装有各种电器设备, 其中直接担负生产、运输、分配和使用电能的任务的一次设 备包括有:
图 JDZJ-10型电压互感器 1- 一次接线端子 2-高压绝缘套管 3- 一、二次绕组(环氧树脂浇注) 4-铁心(壳式) 5-二次接线端子
电压互感器的使用注意事项
1.电压互感器在工作时其二次侧不得短路
由于电压互感器一、二次绕组都是在并联状态下工作的,如果二次 侧短路,将产生很大的短路电流,有可能烧毁互感器,甚至影响一次电 路的安全运行。因此电压互感器的一、二次侧都必须装设熔断器以进行
变电所的主要电气设备
变配电所中承担输送和分配电能任务的电路,称为一次
电路或一次回路,亦称主电路。一次电路中所有的电气设备, 称为一次设备。
凡用来控制、指示、监测和保护一次设备运行的电路,
称为二次电路或二次回路,亦称副电路。二次电路通常接在 互感器的二次侧。二次电路中的所有设备,称为二次设备。
一次设备按其功能来分,可分以下几类:
(开口三角)形(图d)
接成Y0 的二次绕组,供电给需线电压的仪表、继电器及绝缘监视用电压 表,与图c的二次接线相同。 接成 (开口三角)形的辅助二次绕组,接电压继电器。
当一次电压正常时,由于三个相电压对称,因此开口三角形开口的两 端电压接近于零。 但当一次电路有一相接地时,开 口三角形开口的两端将出现近100V的 零序电压,使电压继电器动作,发出 故障信号。
电力变 压器
串联电抗器 高压隔离 高压断路 高压负荷 高压熔断 器 开关 器 开关
避雷器
电流互感 电压互感 绝缘母 器 线 器
电力电 缆
接地装 置
一. 电流互感器和电压互感器
互感器是电流互感器和电压互感器的统称。从基本结构和工作原理来 说,互感器就是一种特殊变压器。
电流互感器(文字符号为TA),是一种变换电流(将大电流变换为 小电流)的互感器,其二次侧额定电流一般为5A。
按绝缘及冷却方式分, 有干式(含树脂浇注绝缘式)和油浸式两大类。 按用途分,有测量用和保护用两大类。 按准确度等级分, 测量用电流互感器有0.1、0.2、0.5、1、3、5等级。 保护用电流互感器有5P和10P两级。
高压电流互感器多制成不同准确度级的两个铁心和两 个绕组,分别接测量仪表和继电器,以满足测量和保护的
少油 户外
SW2-35/1000 SW2-35/1500 SN10-35I SN10-35Ⅱ SN10-10I
0.06
0.4 0.2 0.25 0.15 0.2 0.2
CT2-XG CT10 CT10Ⅳ CT7、8 CD10I CD10I、Ⅱ
0.06
0.06 0.06
少油 户内
SN10-10Ⅱ
图 LQJ-10型电流互感器
3级用于保护。
1) 一次接线端子;2) 一次绕组(树脂浇注); 3) 二次接线端子;4) 铁心;5) 二次绕组;
图 是树脂浇注绝缘的、户内低压 LMZJ1-0.5型(500~800/5A)的外 形图。 它不含一次绕组,穿过其铁心
的母线就是其一次绕组(相当于1
匝)。
图 LMZJ-0.5型电流互感器
跳闸,切除短路故障。
附录表12 部分常用高压断路器的主要技术数据
类别 型 号 额定 电压 /kV 35 (40.5) 35 (40.5) 额定 电流 /A 1000 1500 1000 1250 630 1000 3000 1000 1250 40 40 1250、 1600 35 (40.5) ZN12-35 ZN23-40.5 1600、 2000 1250~ 2000 1600 开断 电流 /kA 16.5 24.8 16 20 16 16 31.5 40 750 750 断流 容量 /MVA 1000 1500 1000 1250 300 300 500 750 125 125 动稳定电 流峰值 /kA 45 63.4 45 50 40 40 80 125 40(4s) 40(4s) 热稳定 电流 /kA 16.5(4s) 24.8(4s) 16(4s) 20(4s) 16(4s) 16(4s) 31.5(4s) 40(4s) 40(4s) 40(4s) 0.07 0.2 CD10Ⅲ 固有分 闸时间 /s≤ 合闸 时间 /s≤ 配用操作 机构型号
2. 电压互感器
电压互感器的基本结构原理图如图所示。它的结构特点是: 一次绕组匝数很多,而二次绕组匝数较少,相当于降压变压器。
工作时,一次绕组并联在一次电路中,而二次绕组则并联仪表、继电
器的电压线圈。由于这些电压线圈的阻抗很大,所以电压互感器工作时 其二次绕组接近于空载状态。 电压互感器的一次电压U1与其
不同准确度要求。
电气测量对电流互感器的准确度要求较高,且要求在短路时仪 表受的冲击小,因此测量用电流互感器的铁心在一次电路短路时应 易于饱和,以限制二次电流的增长倍数。
继电保护用电流互感器的铁心则要求在一次电路短路时不应饱 和,使二次电流能与一次短路电流成比例地增长,以适应保护灵敏 度的要求。
图是树脂浇注绝缘的、户内高压LQJ-10型 电流互感器的外形图。 有两个铁心和两个二次绕组, 它有两个铁心和两个二次绕组,分 别为0.5级和3级, 0.5级用于测量,
(2). 用来扩大仪表、继电器等二次设备的应用范围 通过采用不同变流比的电流互感器,用一只5A量程的电流 表就可以测量任意大的电流。 通过采用不同变压比的电压互感器,用一只100V量程的电
压表就可以测量任意高的电压。
由于采用互感器,可使仪表、继电器等二次设备规格统一, 有利于这些设备的批量生产。
1. 电流互感器
(1). 变换设备 其功能是按电力系统工作的要求来改变电压或电流等,例 如电力变压器、电流互感器、电压互感器等。 (2). 控制设备 其功能是按电力系统工作的要求来控制一次设备的投入 和切除,例如各种高低压开关。 (3). 保护设备 其功能是用来对电力系统进行过电流和过电压等的保护,
例如熔断器和避雷器等。
N1
图 电流互感器的基本结构和接线
1-铁心;2- 一次绕组;3-二次绕组
电流互感器的一次电流I1与二次电流I2之间关系:
N2 I1 I 2 Ki I 2 N1
式中 N1、N2为电流互感器一 次和二次绕组的匝数;
N1
Ki为电流互感器的变流比,
Ki =I1N / I2N
例如 Ki =100A/5A。
1) 铭牌;2) 一次母线穿孔;
用于500V及以下的配电装置中 测量电流和电能。
3) 铁心(外绕二次绕组,树脂浇注); 4) 安装板;5) 二次接线端子
电流互感器使用注意事项 1.电流互感器在工作时其二次侧不得开路
当二次侧开路时,将产生以下严重后果:
(1)铁心由于磁通剧增而过热,并产生剩磁,降低铁心准确度级。 (2)由于电流互感器二次绕组的匝数远比一次绕组的多,因此可在二次
图 电压互感器的接线方案 (开口三角)形 d)三个单相三绕组或一个三相五芯柱三绕组 电压互感器接成Y0 /Y0 /
(二).电压互感器的类型和型号 电压互感器按相数分,有单相和三相两类。
按绝缘及冷却方式分,有干式(含树脂浇注式)和油浸式两类。
图是应用广泛的单相三绕组、环氧树脂浇注 绝缘的户内JDZJ-10型电压互感器外形。 三个JDZJ-10型接成图4-16d所示Y0 /Y0 / 的接线方式,供小接地电流系统中作电压、 电能测量及绝缘监视用。
