高频变压器磁芯参数
高频变压器制参数说明
高频变压器设计
高频变压器设计与工频变压器不同。
高频变压器的参数有很多。
要详细说明工厂才能做好。
在工厂做样前，开发人员要按设计参数自己绕2只。
同时送工厂。
1、变频变压器原理图：
（1）、图中绕组要分开，多线并绕的要在图上要并明。
（2）、要标明同位端，线经。
（3）、要标明漆包线材料属性。
并说明绝缘层有几层？用什么材料？（4）、要标明磁芯尺寸，结构，最好说明磁通量。
如EI, EE, EER, FQ………。
（5）、附PCB板图（BMP格式）
二、要写明绕制结构图：高频变压器与工频变压器的最大区别是工艺的影响。
所以要说明线圈的结构。
先绕哪一组？第二层绕哪一组？最后绕哪组。
要写明起始端，就是从哪个脚开始绕。
三、要写绕制说明：（1）要写清楚从哪个脚开始绕，哪个脚结束。
是并行同组绕制？还是交叉绕制？（2）、每个组的绕制要写详细。
（3）、说明磁芯的装配方法。
气隙怎么垫？
三、变频变压器参数测试规格：（1）初级电感量。
（2）、最大初级漏感。
（3）、绝缘强度
四、材料说明：（1）、磁芯，骨架。
（2）绝缘胶材料。
（3）、磁芯气隙
罗中秋 2013-09-23。

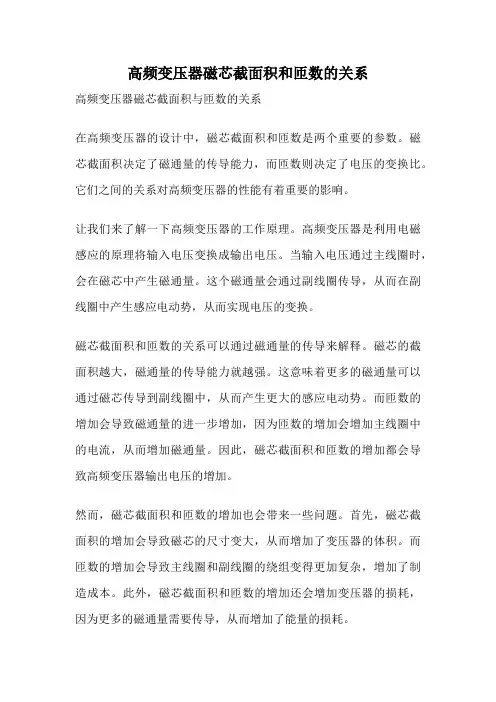

高频变压器磁芯截面积和匝数的关系
高频变压器磁芯截面积和匝数的关系高频变压器磁芯截面积与匝数的关系在高频变压器的设计中，磁芯截面积和匝数是两个重要的参数。
磁芯截面积决定了磁通量的传导能力，而匝数则决定了电压的变换比。
它们之间的关系对高频变压器的性能有着重要的影响。
让我们来了解一下高频变压器的工作原理。
高频变压器是利用电磁感应的原理将输入电压变换成输出电压。
当输入电压通过主线圈时，会在磁芯中产生磁通量。
这个磁通量会通过副线圈传导，从而在副线圈中产生感应电动势，从而实现电压的变换。
磁芯截面积和匝数的关系可以通过磁通量的传导来解释。
磁芯的截面积越大，磁通量的传导能力就越强。
这意味着更多的磁通量可以通过磁芯传导到副线圈中，从而产生更大的感应电动势。
而匝数的增加会导致磁通量的进一步增加，因为匝数的增加会增加主线圈中的电流，从而增加磁通量。
因此，磁芯截面积和匝数的增加都会导致高频变压器输出电压的增加。
然而，磁芯截面积和匝数的增加也会带来一些问题。
首先，磁芯截面积的增加会导致磁芯的尺寸变大，从而增加了变压器的体积。
而匝数的增加会导致主线圈和副线圈的绕组变得更加复杂，增加了制造成本。
此外，磁芯截面积和匝数的增加还会增加变压器的损耗，因为更多的磁通量需要传导，从而增加了能量的损耗。
高频变压器的磁芯截面积和匝数之间存在着一定的关系。
增加磁芯截面积和匝数可以提高变压器的输出电压，但也会增加变压器的体积、制造成本和损耗。
因此，在设计高频变压器时，需要权衡这些因素，选择合适的磁芯截面积和匝数，以满足实际需求。
只有在综合考虑了这些因素后，才能设计出性能优异的高频变压器。
ee1910磁芯规格
EE1910磁芯规格与应用解析随着电子技术的发展，高频变压器在电力电子设备中的应用越来越广泛。
作为变压器的核心组件之一，磁芯的选择对变压器的性能有着至关重要的影响。
本文将详细解析EE1910磁芯的规格参数及其在实际应用中的重要性。
EE1910磁芯规格EE1910是一种常见的E形软磁铁氧体磁芯，它以其高效能、高饱和磁通密度和低损耗的特点被广泛应用于各种电源变压器、音频变压器以及脉冲变压器中。
以下是EE1910磁芯的主要规格参数：- 型号：EE1910- A：19毫米- B：10毫米- C：未知（通常为A和B尺寸之和）- D：未知（根据制造商不同可能会有所不同）- E：未知（根据制造商不同可能会有所不同）- F：未知（根据制造商不同可能会有所不同）- Ae (c O)：未知（有效截面积）- Le (cm)：未知（磁芯长度）- Ve (cm 3)：未知（磁芯体积）- AL (nH/N 2)：未知（电感系数）需要注意的是，由于具体数据没有给出，上述部分参数需要查阅具体的制造商规格书来获取准确值。
EE1910磁芯的应用EE1910磁芯因其特殊的尺寸和特性，适合用于一些特定的高频电路设计中。
以下是一些典型的应用场景：1. 开关电源变压器：EE1910磁芯的大尺寸可以提供足够的磁路截面积，使得在高频率下也能保持较低的磁滞损耗和涡流损耗，从而提高开关电源的效率。
2. 音频变压器：EE1910磁芯的磁导率较高，能够保证音频信号的良好传输，同时其较高的饱和磁通密度也使得磁芯在大动态范围下仍能保持良好的线性特性。
3. 脉冲变压器：EE1910磁芯的快速响应特性使其成为理想的脉冲变压器材料，能够满足高速脉冲信号的传输需求。
4. 其他应用：除了上述主要应用外，EE1910磁芯还可以用于电机驱动器、通信设备、医疗设备等众多领域。
结论EE1910磁芯作为一种常用的E形软磁铁氧体磁芯，具有广泛的适用性和优秀的电气性能。
了解其规格参数对于设计出高性能的高频变压器至关重要。
磁芯参数表
常用磁芯参数表【EER磁芯】■ 用途：高频开关电源变压器、匹配变压器、扼流变压器等。
【EE磁芯】■ 用途：电源转换用变压器及扼流圈、通讯及其他电子设备变压器、滤波器、电感器及扼流圈、脉冲变压器等。
【ETD磁芯】■ 用途：电源转换用变压器及扼流圈、通讯及其他电子设备变压器、滤波器。
【EI 磁芯】■ 用途：高频开关电源变压器、功率变压器、整流变压器、电压互感器等。
【ET 磁芯】■ 用途：滤波变压器【EFD 磁芯】■ 用途：高频开关电源变压器器、整流变压器、开关变压器等。
【UF 磁芯】■ 用途：整流变压器、脉冲变压器、扼流变压器、电源变压器等。
【PQ 磁芯】■ 用途高频开关电源变压器、整流变压器等。
【RM 磁芯】■ 用途：高频开关电源变压器、整流变压器、屏蔽变压器、脉冲变压器、脉冲功率变压器、扼流变压器、滤波变压器。
【EP 磁芯】■ 用途：功率变压器、宽频变压器、屏蔽变压器、脉冲变压器等。
【H 磁芯】■ 用途：宽带变压器、脉冲变压器、脉冲功率变压器、隔离变压器、滤波变压器、扼流变压器、匹配变压器等。
软磁铁氧体磁芯形状与尺寸标准(一)软磁铁氧体磁芯形状软磁铁氧体是软磁铁氧体材料和软磁铁氧体磁芯的总称。
软磁铁氧体磁芯是用软磁铁氧体材料制成的元件或零件，或是由软磁铁氧体材料根据不同形式组成的磁路。
磁芯的形状基本上由成型（形）模具决定，而成型（形）模具又根据磁芯的形状进行设计与制造。
磁芯按磁力线的路径大致可分两大类；磁芯按具体形状分，有各种各样：磁芯按磁力线路径分类磁芯按使用时磁化过程所产生磁力线的路径可分为开路磁芯和闭路磁芯两类。
第一类为开路磁芯。
这类磁芯的磁路是开启的（open magnetic circuits），通过磁芯的磁通同时要通过周围空间（气隙）才能形成闭合磁路。
开路磁芯的气隙占磁路总长度的相当部分，磁阻很大，磁路中的部分磁通在达到气隙以前就已离开磁芯形成漏磁通。
因而，开路磁芯在磁路各个截面上的磁通不相等，这是开路磁芯的特点。
浅谈高频变压器磁芯的选用如何选型
浅谈高频变压器磁芯的选用如何选型高频变压器磁芯的选用是变压器设计中非常重要的一环，直接影响了变压器的性能和效率。
选用合适的磁芯可以提高变压器的能量转换效率、降低功率损耗、增加功率密度等。
在选择高频变压器磁芯时，需要考虑以下几个关键因素：1.磁导率：磁导率是磁芯材料的一个重要参数，它反映了磁芯对磁场的导磁能力。
选择具有较高磁导率的磁芯能够提高能量传输效率。
目前常用的高频变压器磁芯材料包括铁氧体、磁性不锈钢、钴铁和镍铁合金等。
不同磁芯材料的磁导率各有差异，需要根据具体的设计要求和性能指标进行选择。
2.饱和磁场强度：饱和磁场强度是指材料的磁场强度达到一定程度时，磁化强度不再增加的临界值。
选择具有较高饱和磁场强度的磁芯可以提高变压器的能量转换效率和输出功率。
一般来说，磁导率越高的磁芯，其饱和磁场强度也较高。
3.损耗：磁芯材料的损耗是选择磁芯时需要考虑的另一个重要因素。
高频变压器在工作过程中会产生一定的涡流损耗和磁滞损耗。
较低的损耗能够提高变压器的效率和功率密度。
一般来说，铁氧体材料具有较低的涡流损耗和磁滞损耗，因此在高频变压器中应用较为广泛。
4.成本和可获性：在选用磁芯时，还需要考虑材料的成本和可获性。
一些高性能的磁芯材料可能价格较高或难以获得，而一些常见的磁芯材料则价格比较低廉。
因此，需要在高性能和经济性之间进行权衡，选择适合的磁芯材料。
5.尺寸和形状：磁芯的尺寸和形状也是选择磁芯时需要考虑的因素。
变压器磁芯的尺寸和形状会直接影响变压器的体积、重量和功率密度等。
因此，在设计变压器时需要综合考虑磁芯的尺寸和形状，以满足实际需求。
综上所述，高频变压器磁芯的选用是一个综合考虑磁导率、饱和磁场强度、损耗、成本和可获性、尺寸和形状等多个因素的过程。
通过合理选择磁芯材料和形状，可以提高高频变压器的性能和效率，满足不同的设计要求和性能指标。
高频变压器磁芯手册对照手册
高频变压器磁芯手册对照手册
摘要：
本文档是一份高频变压器磁芯手册对照手册，旨在为工程师和
相关人员提供有关高频变压器磁芯的详细指南。
本手册将讨论高频
变压器磁芯的基本概念、常见材质、设计要点以及选型参数等内容，帮助读者更全面地了解和应用高频变压器磁芯。
1. 介绍
1.1 高频变压器磁芯的定义
1.2 高频变压器磁芯的作用
2. 高频变压器磁芯的基本概念
2.1 磁芯材料
2.2 磁芯形状
2.3 磁芯参数
3. 高频变压器磁芯的常见材质
3.1 铁氧体材料
3.2 钕铁硼材料
3.3 氢氧化镍铁材料
4. 高频变压器磁芯的设计要点
4.1 磁芯的尺寸选择
4.2 磁芯的堆叠方式
4.3 磁芯的绕组设计
5. 高频变压器磁芯的选型参数
5.1 额定工作频率
5.2 磁通密度
5.3 额定功率
5.4 磁芯损耗
6. 高频变压器磁芯的应用领域
结论：
通过本文档，读者可以获得关于高频变压器磁芯的全面指南。
了解高频变压器磁芯的基本概念和设计要点将有助于工程师们在实。
高频变压器计算公式
磁导率英文名称：magnetic permeability 表征磁介质磁性的物理量。
表示在空间或在磁芯空间中的线圈流过电流后、产生磁通的阻力、或者是其在磁场中导通磁力线的能力、其公式μ=B/H 、其中H=磁场强度、B=磁感应强度，常用符号μ表示，μ为介质的磁导率，或称绝对磁导率。
如果空气(非磁性材料)的相对磁导率是1，则铁氧体的相对磁导率为10,000，即当比较时，以通过磁性材料的磁通密度是10,000倍。
铸铁为200～400；硅钢片为7000～10000；镍锌铁氧体为10～1000初始磁导率μi：是指基本磁化曲线当H→0时的磁导率最大磁导率μm：在基本磁化曲线初始段以后，随着H的增大，斜率μ=B/H逐渐增大，到某一磁场强度下(Hm)，磁密度达到最大值（Bm），即饱和磁导率μS：基本磁化曲线饱和段的磁导率，μs值一般很小，深度饱和时，μs=μo 磁芯参数：（1）有效磁导率μro。
在用电感L形成闭合磁路中（漏磁可以忽略），磁心的有效磁导率为：式中 L——绕组的自感量（mH）；W——绕组匝数；磁心常数,是磁路长度Lm与磁心截面积Ae的比值（mm）．（2）饱和磁感应强度Bs。
随着磁心中磁场强度H的增加，磁感应强度出现饱和时的B值，称为饱和磁感应强度B。
（3）剩余磁感应强度Br。
磁心从磁饱和状态去除磁场后，剩余的磁感应强度（或称残留磁通密度）。
（4）矫顽力Hco。
磁心从饱和状态去除磁场后，继续反向磁化，直至磁感应强度减小到零，此时的磁场强度称为矫顽力（或保磁力）。
公式（5）温度系数aμ°温度系数为温度在T1～T2范围内变化时，每变化1℃相应磁导率的相对变化量，即式中μr1——温度为T1时的磁导率；μr2——温度为T2时的磁导率。
在介质中，磁场强度则通常被定，式中为磁化强度。
磁化强度，magnetization，描述磁介质磁化状态的物理量。
是磁化强度，通常用符号M表示。
定义为媒质微小体元ΔV内的全部分子磁矩矢量和与ΔV之比，即对于顺磁与抗磁介质，无外加磁场时，M恒为零;存在外加磁场时，则有或其中H是媒质中的磁场强度，B是磁感应强度,μo是真空磁导率,它等于4π×10^-7H/m。
高频变压器参数计算方法
高频变压器参数计算一．电磁学计算公式推导：1．磁通量与磁通密度相关公式：Ф = B * S ⑴ Ф ----- 磁通(韦伯)B ----- 磁通密度(韦伯每平方米或高斯) 1韦伯每平方米=104高斯S ----- 磁路的截面积(平方米)B = H * μ ⑵μ ----- 磁导率(无单位也叫无量纲)H ----- 磁场强度(伏特每米)H = I*N / l ⑶I ----- 电流强度(安培)N ----- 线圈匝数(圈T)l ----- 磁路长路(米)2．电感中反感应电动势与电流以及磁通之间相关关系式：E L =⊿Ф / ⊿t * N ⑷E L = ⊿i / ⊿t * L ⑸⊿Ф ----- 磁通变化量(韦伯)⊿i ----- 电流变化量(安培)⊿t ----- 时间变化量(秒)N ----- 线圈匝数(圈T)L ------- 电感的电感量(亨)由上面两个公式可以推出下面的公式：⊿Ф / ⊿t * N = ⊿i / ⊿t * L 变形可得：N = ⊿i * L/⊿Ф再由Ф = B * S 可得下式:N = ⊿i * L / ( B * S ) ⑹且由⑸式直接变形可得：⊿i = E L * ⊿t / L ⑺联合⑴⑵⑶⑷同时可以推出如下算式:L =(μ* S )/ l * N2 ⑻这说明在磁芯一定的情况下电感量与匝数的平方成正比(影响电感量的因素) 3．电感中能量与电流的关系：Q L = 1/2 * I2 * L ⑼Q L -------- 电感中储存的能量(焦耳)I -------- 电感中的电流(安培)L ------- 电感的电感量(亨)4．根据能量守恒定律及影响电感量的因素和联合⑺⑻⑼式可以得出初次级匝数比与占空比的关系式：N1/N2 = (E1*D)/(E2*(1-D)) ⑽N1-------- 初级线圈的匝数(圈) E1-------- 初级输入电压(伏特)N2-------- 次级电感的匝数(圈) E2-------- 次级输出电压(伏特)二．根据上面公式计算变压器参数：1．高频变压器输入输出要求：输入直流电压： 200--- 340 V输出直流电压： 23.5V输出电流： 2.5A * 2输出总功率： 117.5W2．确定初次级匝数比：次级整流管选用VRRM=100V正向电流(10A)的肖特基二极管两个，若初次级匝数比大则功率所承受的反压高匝数比小则功率管反低,这样就有下式：N1/N2 = VIN(max) / (VRRM* k / 2) ⑾N1 ----- 初级匝数 VIN(max)------ 最大输入电压 k ----- 安全系数 N2 ----- 次级匝数 Vrrm ------ 整流管最大反向耐压这里安全系数取0.9由此可得匝数比N1/N2 = 340/(100*0.9/2) ≌ 7.63．计算功率场效应管的最高反峰电压:Vmax = V in(max) + (Vo+Vd)/ N2/ N1 ⑿Vin(max)----- 输入电压最大值 Vo ----- 输出电压 Vd ----- 整流管正向电压Vmax = 340+(23.5+0.89)/(1/7.6)由此可计算功率管承受的最大电压: Vmax ≌ 525.36(V)4．计算PWM占空比：由⑽式变形可得：D = (N1/N2)*E2/(E1+(N1 /N2*E2)D=(N1/N2)*(Vo+Vd)/V in(min)+N1/N2*(Vo+Vd) ⒀D=7.6*(23.5+0.89)/200+7.6*(23.5+0.89)由些可计算得到占空比D≌ 0.4815．算变压器初级电感量：为计算方便假定变压器初级电流为锯齿波，也就是电流变化量等于电流的峰值,也就是理想的认为输出管在导通期间储存的能量在截止期间全部消耗完。
高频变压器参数计算
高频变压器参数计算一．电磁学计算公式推导：1．磁通量与磁通密度相关公式：Ф = B * S⑴Ф----- 磁通(韦伯)B ----- 磁通密度(韦伯每平方米或高斯) 1韦伯每平方米=104高斯S ----- 磁路的截面积(平方米)B = H * μ⑵μ----- 磁导率(无单位也叫无量纲)H ----- 磁场强度(伏特每米)H = I*N / l⑶I ----- 电流强度(安培)N ----- 线圈匝数(圈T)l ----- 磁路长路(米)2．电感中反感应电动势与电流以及磁通之间相关关系式：EL =⊿Ф / ⊿t * N⑷EL = ⊿i / ⊿t * L⑸⊿Ф----- 磁通变化量(韦伯)⊿i ----- 电流变化量(安培)⊿t ----- 时间变化量(秒)N ----- 线圈匝数(圈T)L ------- 电感的电感量(亨)由上面两个公式可以推出下面的公式：⊿Ф / ⊿t * N = ⊿i / ⊿t * L 变形可得：N = ⊿i * L/⊿Ф再由Ф = B * S可得下式:N = ⊿i * L / ( B * S )⑹且由⑸式直接变形可得：⊿i = EL * ⊿t / L⑺联合⑴⑵⑶⑷同时可以推出如下算式:L =(μ* S )/ l * N2⑻这说明在磁芯一定的情况下电感量与匝数的平方成正比(影响电感量的因素)3．电感中能量与电流的关系：QL = 1/2 * I2 * L⑼QL -------- 电感中储存的能量(焦耳)I -------- 电感中的电流(安培)L ------- 电感的电感量(亨)4．根据能量守恒定律及影响电感量的因素和联合⑺⑻⑼式可以得出初次级匝数比与占空比的关系式：N1/N2 = (E1*D)/(E2*(1-D))⑽N1 -------- 初级线圈的匝数(圈) E1 -------- 初级输入电压(伏特)N2 -------- 次级电感的匝数(圈) E2 -------- 次级输出电压(伏特)二．根据上面公式计算变压器参数：1．高频变压器输入输出要求：输入直流电压：200--- 340 V输出直流电压：23.5V输出电流： 2.5A * 2输出总功率：117.5W2．确定初次级匝数比：次级整流管选用VRRM =100V正向电流(10A)的肖特基二极管两个，若初次级匝数比大则功率所承受的反压高匝数比小则功率管反低,这样就有下式：N1/N2 = VIN(max) / (VRRM * k / 2)⑾N1 ----- 初级匝数VIN(max) ------ 最大输入电压k ----- 安全系数N2 ----- 次级匝数Vrrm ------ 整流管最大反向耐压这里安全系数取0.9由此可得匝数比N1/N2 = 340/(100*0.9/2) ≌7.63．计算功率场效应管的最高反峰电压:Vmax = Vin(max) + (Vo+Vd)/ N2/ N1⑿Vin(max) ----- 输入电压最大值Vo ----- 输出电压Vd ----- 整流管正向电压Vmax = 340+(23.5+0.89)/(1/7.6)由此可计算功率管承受的最大电压: Vmax ≌525.36(V)4．计算PWM占空比：由⑽式变形可得：D = (N1/N2)*E2/(E1+(N1 /N2*E2)D=(N1/N2)*(Vo+Vd)/Vin(min)+N1/N2*(Vo+Vd)⒀D=7.6*(23.5+0.89)/200+7.6*(23.5+0.89)由些可计算得到占空比D≌0.4815．算变压器初级电感量：为计算方便假定变压器初级电流为锯齿波，也就是电流变化量等于电流的峰值,也就是理想的认为输出管在导通期间储存的能量在截止期间全部消耗完。
高频变压器磁芯手册对照手册
高频变压器磁芯手册对照手册高频变压器磁芯手册对照手册目录1、引言2、高频变压器磁芯的概述2.1 高频变压器磁芯的定义2.2 高频变压器磁芯的分类2.3 高频变压器磁芯的应用领域3、高频变压器磁芯的材料与结构3.1 高频变压器磁芯的材料3.2 高频变压器磁芯的结构4、高频变压器磁芯的性能参数4.1 饱和磁感应强度4.2 饱和磁通密度4.3 饱和磁场强度4.4 耐磁场线性度4.5 磁阻率4.6 导磁率4.7 磁芯损耗5、高频变压器磁芯的选择和设计5.1 磁芯尺寸的选择5.2 磁芯类型的选择5.3 磁芯的设计要点6、高频变压器磁芯的制造工艺6.1 磁芯的切割和成型6.2 磁芯的磨削和抛光6.3 磁芯的涂敷和固化6.4 磁芯的组装与测试7、高频变压器磁芯的维护与保养7.1 清洁和防尘7.2 检查和维修7.3 其他注意事项8、高频变压器磁芯的常见问题与解决方案8.1 磁芯容易损坏8.2 磁芯工作温度过高8.3 磁芯磁化不均匀8.4 其他问题及解决方案9、附件附件1、高频变压器磁芯选型表格附件2、高频变压器磁芯设计示例附件3、高频变压器磁芯制造流程图10、法律名词及注释10.1 饱和磁感应强度：磁芯材料在磁场中饱和时所能达到的磁感应强度的最大值。
10.2 饱和磁通密度：磁芯材料在磁场中饱和时所能容纳的磁通量的最大值。
10.3 饱和磁场强度：磁芯材料在磁场中饱和时所能产生的磁场的最大强度。
10.4 耐磁场线性度：磁芯材料在不同磁场强度下磁感应强度的变化程度。
10.5 磁阻率：磁芯材料对磁通量流动的阻力。
10.6 导磁率：磁芯材料对磁场感应强度的增强能力。
10.7 磁芯损耗：磁芯在工作时所消耗的能量和产生的热量的大小。
11、结束本文档涉及附件：附件1、高频变压器磁芯选型表格附件2、高频变压器磁芯设计示例附件3、高频变压器磁芯制造流程图本文所涉及的法律名词及注释：10.1 饱和磁感应强度10.2 饱和磁通密度10.3 饱和磁场强度10.4 耐磁场线性度10.5 磁阻率10.6 导磁率10.7 磁芯损耗。
各种开关电源变压器各种高频变压器参数EEEEEEEIEI等等的参数
功率铁氧体磁芯常用功率铁氧体材料牌号技术参数EI型磁芯规格及参数PQ型磁芯规格及参数EE型磁芯规格及参数EC、EER型磁芯规格及参数1,磁芯向有效截面积：Ae2,磁芯向有效磁路长度：le3,相对幅值磁导率：μa4,饱和磁通密度：Bs1磁芯：正弦波与矩形波比较一般情况下，磁芯损耗曲线是按正弦波+/-交流(AC)激励绘制的，在标准的和正常的时候，是不提供极大值曲线的。
涉及到开关电源电路设计的一个共同问题是正弦波和矩形波激励的磁芯损耗的关系。
对于高电阻率的如类似，正弦波和矩形波产生的损耗几乎是相等的，但矩形波的损耗稍微小一些。
材料中存在高的涡流损耗（如大一般情况下，具有矩形波的磁芯损耗比具有正弦波的磁芯损耗低一些。
但在元件存在铜损的情况下，这是不正确的。
在变压器中，用矩形波激励时的铜损远远大于用正弦波激励时的铜损。
高频元件的损耗在铜损方面显得更多，集肤效应损耗比矩形波激励磁芯的损耗给人们的印象更深刻。
举个例子，在20kHz、用17#美国线规导线的绕组时，矩形波激励的磁芯损耗几乎是正弦波激励磁芯损耗的两倍。
例如，对于许多开关电源来说，具有矩形波激励磁芯的5V、20A和30A输出的电源，必须采用多股绞线或利兹(Litz)线绕制线圈，不能使用粗的单股导线。
2Q值曲线所有磁性材料制造厂商公布的Q值曲线都是低损耗滤波器用材料的典型曲线。
这些测试参数通常是用置于磁芯上的最适用的绕组完成的。
对于罐形磁芯，Q值曲线指出了用作生成曲线时的绕组匝数和导线尺寸，导线是常用的利兹线，并且绕满在线圈骨架上。
对于钼坡莫合金磁粉芯同样是正确的。
用最适合的绕组，并且导线绕满了磁芯窗口时测试，则Q值曲线是标准的。
Q值曲线是在典型值为5高斯或更低的低交流(AC)激励电平下测量得出的。
由于在磁通密度越高时磁芯的损耗越大，故人们警告，在滤波电感器工作在高磁通密度时，磁芯的Q值是较低的。
3电感量、AL系数和在正常情况下，磁芯制造厂商会发布电感器和滤波器磁芯的AL系数、电感量和磁导率等参数。
各种开关电源变压器各种高频变压器参数EE16EE19EE55EI60EI50等等的参数
功率铁氧体磁芯常用功率铁氧体材料牌号技术参数EI型磁芯规格及参数型号I A [ BALPQ型磁芯规格及参数EE型磁芯规格及参数EC EER型磁芯规格及参数1,磁芯向有效截面积：Ae2,磁芯向有效磁路长度：le3,相对幅值磁导率：4,饱和磁通密度：Bs1 磁芯损耗：正弦波与矩形波比较般情况下，磁芯损耗曲线是按正弦波+/-交流(AC)激励绘制的，在标准的和正常的时候，是不提供极大值曲线的。
涉及到开关电源电路设计的一个共同问题是正弦波和矩形波激励的磁芯损耗的关系。
对于高电阻率的磁性材料如类似铁氧体，正弦波和矩形波产生的损耗几乎是相等的，但矩形波的损耗稍微小一些。
材料中存在高的涡流损耗(如大型叠片式或大型切割磁芯)时，矩形波损耗是正弦波损耗的1/2~2/3 。
D.Y.Chen 提供的参考资料解释了这种现象。
般情况下，具有矩形波的磁芯损耗比具有正弦波的磁芯损耗低一些。
但在元件存在铜损的情况下，这是不正确的。
在变压器中，用矩形波激励时的铜损远远大于用正弦波激励时的铜损。
高频元件的损耗在铜损方面显得更多，集肤效应损耗比矩形波激励磁芯的损耗给人们的印象更深刻。
举个例子，在20kHz 、用17# 美国线规导线的绕组时，矩形波激励的磁芯损耗几乎是正弦波激励磁芯损耗的两倍。
例如，对于许多开关电源来说，具有矩形波激励磁芯的5V、20A 和30A 输出的电源，必须采用多股绞线或利兹(Litz) 线绕制线圈，不能使用粗的单股导线。
2 Q 值曲线所有磁性材料制造厂商公布的Q 值曲线都是低损耗滤波器用材料的典型曲线。
这些测试参数通常是用置于磁芯上的最适用的绕组完成的。
对于罐形磁芯，Q 值曲线指出了用作生成曲线时的绕组匝数和导线尺寸，导线是常用的利兹线，并且绕满在线圈骨架上。
对于钼坡莫合金磁粉芯同样是正确的。
用最适合的绕组，并且导线绕满了磁芯窗口时测试，则Q 值曲线是标准的。
Q 值曲线是在典型值为 5 高斯或更低的低交流(AC)激励电平下测量得出的。
各种开关电源变压器 各种高频变压器参数 EE16 EE19 EE55 EI60 EI50等等的参数
功率铁氧体磁芯常用功率铁氧体材料牌号技术参数EI型磁芯规格及参数PQ型磁芯规格及参数EE型磁芯规格及参数EC、EER型磁芯规格及参数1,磁芯向有效截面积：Ae2,磁芯向有效磁路长度：le3,相对幅值磁导率：μa4,饱和磁通密度：Bs1 磁芯损耗：正弦波与矩形波比较一般情况下，磁芯损耗曲线是按正弦波+/-交流(AC)激励绘制的，在标准的和正常的时候，是不提供极大值曲线的。
涉及到开关电源电路设计的一个共同问题是正弦波和矩形波激励的磁芯损耗的关系。
对于高电阻率的磁性材料如类似铁氧体，正弦波和矩形波产生的损耗几乎是相等的，但矩形波的损耗稍微小一些。
材料中存在高的涡流损耗（如大型叠片式或大型切割磁芯）时，矩形波损耗是正弦波损耗的1/2~2/3。
D.Y.Chen提供的参考资料解释了这种现象。
一般情况下，具有矩形波的磁芯损耗比具有正弦波的磁芯损耗低一些。
但在元件存在铜损的情况下，这是不正确的。
在变压器中，用矩形波激励时的铜损远远大于用正弦波激励时的铜损。
高频元件的损耗在铜损方面显得更多，集肤效应损耗比矩形波激励磁芯的损耗给人们的印象更深刻。
举个例子，在20kHz、用17#美国线规导线的绕组时，矩形波激励的磁芯损耗几乎是正弦波激励磁芯损耗的两倍。
例如，对于许多开关电源来说，具有矩形波激励磁芯的5V、20A和30A输出的电源，必须采用多股绞线或利兹(Litz)线绕制线圈，不能使用粗的单股导线。
2 Q值曲线所有磁性材料制造厂商公布的Q值曲线都是低损耗滤波器用材料的典型曲线。
这些测试参数通常是用置于磁芯上的最适用的绕组完成的。
对于罐形磁芯，Q值曲线指出了用作生成曲线时的绕组匝数和导线尺寸，导线是常用的利兹线，并且绕满在线圈骨架上。
对于钼坡莫合金磁粉芯同样是正确的。
用最适合的绕组，并且导线绕满了磁芯窗口时测试，则Q值曲线是标准的。
Q值曲线是在典型值为5高斯或更低的低交流(AC)激励电平下测量得出的。
由于在磁通密度越高时磁芯的损耗越大，故人们警告，在滤波电感器工作在高磁通密度时，磁芯的Q值是较低的。
pq3230磁芯参数
pq3230磁芯参数PQ3230是一种磁芯，用于电源变压器和工频变压器中，通常使用于高频环境。
以下是关于PQ3230磁芯的详细参数和特点的描述：1. 尺寸：PQ3230磁芯的外形尺寸为32mm×30mm，高度为12.4mm，重量为18g。
这个尺寸较小，适合于需要节省空间的应用。
2.材料：PQ3230磁芯使用高级氧化铁氧化物材料制造，具有高磁导率和低磁损特性。
这种材料的使用可以减小变压器的尺寸和提高转换效率。
3. 绕组比例：PQ3230磁芯具有3:4的绕组比例，即芯片上有三个边长为32mm的绕线槽，四个边长为30mm的绕线槽。
这种比例适合于各种绕组配置的变压器。
4.电感范围：PQ3230磁芯的电感范围广泛，一般在1.0mH-10.0mH之间。
这个范围可以满足不同应用中的需要，如电源变压器、滤波电感器等。
5.额定电流：PQ3230磁芯的额定电流为20A。
这意味着在正常工作条件下，磁芯可以承受最大20A的电流，保证了变压器的可靠性和稳定性。
6.额定功率：PQ3230磁芯的额定功率为80W。
这个指标表示磁芯在额定电流下的功率损耗，可以用来评估磁芯的工作效率。
7.工作温度范围：PQ3230磁芯的工作温度范围为-40℃至+125℃。
这个温度范围可以适应各种环境条件下的工作要求，提供了更好的稳定性和可靠性。
8.绝缘强度：PQ3230磁芯具有良好的绝缘性能，可以承受高达1500V的绝缘强度。
这个指标保证了绕组之间的安全隔离，降低了故障发生的可能性。
9.饱和磁感应强度：PQ3230磁芯的饱和磁感应强度为0.4T。
这个数值表示了在磁场强度达到0.4T时，磁芯的磁导率开始下降，进入非线性区域。
总之，PQ3230磁芯具有较小的尺寸、优良的材料特性、广泛的电感范围和高温工作能力。
它适用于各种高频环境下的电源变压器和工频变压器应用。
5V2A高频变压器设计及参数
5V,2A 反激式電源變壓器設計要求:VinAC = 85V ~ 265V f= 50/60HzVout = 5V + 5%Iout = 2A纹波电压 = 20mvVbias = 22V, 0.1A (偏置線圈電壓取 22V, 100mV)η = 0.8-0.85fs = 60KHz計算過程:1.設工作模式為 DCM 臨界狀態.Pout = 5*2 = 10WPin = Pout/η= 10/0.8 = 12.5WV inDCmin = 85* 2-30(直流紋波電壓)= 90V V inDCmax = 265* 2=375V2.匝數比計算 , 設最大占空比Dmax = 0.45 :13918.12)45.01(*)2.05.05(45.0*90)1(*)d out (*n max max min in ≈=-++=-++=D V V V D V L DC 式中:Vd 為輸出整流二極管導通壓降,取0.5V;VL 為輸出濾波電感壓降, 取0.2V.3.初級峰值電流計算:A D V P I DC 494.045.0*9010*2*out 2p max min in ===4.初級電感量計算:H H I V D L DC u 62110*621494.0*10*13290*45.0p *fs *p 63min in max ====5.變壓器磁芯選擇EFD20, 參數如下:Ae = 28.5mm 2 AL = 1200+30%-20%nH/N 2 Le = 45.49mm Cl =1.59mm -1 Aw = 50.05mm 2 Ap = 1426.425mm 46.初級繞組,次級繞組及偏置繞組匝數計算:)(5482.53285.0*2.010*10*621*494.0e *w 10*p *p p 464匝≈===-A B L I N )(515.41354n p s 匝≈===N N 匝2091.192.05.055*)7.022(s *)(b d out bd b ≈=+++=+++=L V V V N V V N 式中:Lp 為初級電感量, 單位H;Ip 為初級峰值電流, 單位A;Bw 為磁芯工作磁感應強度, 取0.2T,單位為T;Ae 為磁芯截面面積, 單位為cm 2;Vb 為偏置繞組電壓Vbias=22V ;Vbd 為偏置繞組整流二極管壓降,取0.7V.7.氣隙長度計算:0.168mm cm 0168.010*62110*285.0*54*14.3*4.0p 10*e *p 4.0g 68282====---L A N L π 式中:Lg 單位為cm;Lp 單位為H;Ae 單位為cm 2.8.重新核算占空比Dmin,Dmax 及最大磁通密度Bmax:(1).當輸入電壓為最低時:V inDCmin =90V4515.09013*)2.05.05(13*)2.05.05(V n *)(n *)(max inDCmin d out d out =+++++=+++++=L L V V V V V V D (2).當輸入電壓為最高時:V inDCmax =375V1649.037513*)2.05.05(13*)2.05.05(V n *)(n *)(min inDCmax d out d out =+++++=+++++=L L V V V V V V D (3).Bmaxuass 3000uass 1993100*285.0*54494.0*621100*e *p p *p m ax G G A N I L B <=== 式中:Lp 單位為uH; Ip 單位為A; Np 單位為N(匝); Ae 單位為cm 2.9.繞組線徑計算及窗口占有率:肌膚深度:mm 182.010*1321.66fs 1.663===d , 2d = 0.364mm 線徑選取需滿足:導線直徑需大於兩倍的肌膚深度時,需采用多股線.假設電流密度 J=4A/mm 2(1).初級繞組線徑計算:Ip=0.494A,I RMS =Ip*max D =0.494*45.0=0.331A ,22mm 0827.0/mm4.3310w ==A A A ,查表采用Aw = 0.0962mm 2的導線,其裸銅線徑為0.35mm<0.364mm(肌膚深度), 包括皮膜最大直徑為0.402mm.占有窗口面積為Wa=54*0.4022=8.7266mm 2.(2).次級繞組線徑計算:Io=2A, I RMS =Io=2A,Aw=2A/4=0.5mm 2,多股并繞采用Aw=0.1257mm 2的導線, 其裸銅線徑為0.4mm,采用0.5/0.1257=4股并繞, 包括皮膜最大直徑為0.456mm. 占有窗口面積為Wa=5*4*0.4562=4.1587mm 2.(3).偏置繞組線徑計算:Io=0.1A, I RMS =Io=0.1A,Aw=0.1A/4=0.025mm 2,采用Aw=0.0254mm 2的導線,其裸銅線徑為0.18mm<0.364mm(肌膚深度), 包括皮膜最大直徑為0.226mm.占有窗口面積為Wa=20*0.2262=1.0215mm2.全部繞組占有窗口面積為=8.7266+4.1587+1.0215=13.9068mm2.占總窗口面積=(E-D)*F=50.05mm2的27.8%.10.結構設計:EFD20磁芯的骨架,窗口長度13.5mm,寬度10.5mm.如下圖示:初級繞組導線最大直徑為0.402mm,每層可繞13.5/0.402=33.5匝,54匝要用2層,每層分別繞30匝,24匝,每層厚度為0.402mm.次級繞組導線最大直徑為0.456mm,每層可繞13.5/0.456=29.6匝,5匝只要用1層,厚度為0.456mm.偏置繞組導線最大直徑為0.226mm,每層可繞13.5/0.226=59.7匝,20匝只要用1層,厚度為0.226mm.使用順序繞法,繞組排列如下:繞組總厚度=0.6+0.402+0.402+0.226+0.456=2.836mm < 磁芯窗口寬度=(E-D)/2=(15.4-8.9)/2=3.25mm.11.估算損耗及溫升:(1).各繞組之線長:依照平均匝長=2舌寬+2疊厚+4窗寬,得:Np1 = 2*(8.9+3.6)+4*(0.6+0.201)=28.204mmNp2 = 2*(8.9+3.6)+4*(0.6+0.201*2+0.15)=29.608mmNb = 2*(8.9+3.6)+4*(0.6+0.201*2+0.15*2+0.113)=30.66mmNs = 2*(8.9+3.6)+4*(0.6+0.201*2+0.15*4+0.113+0.228)= 31.572mm 即Np 線長L Np =30*28.204+24*29.608= 1556.712 mm= 155.6712 cmNb 線長L Nb =20*30.66= 613.2mm=61.32cmNs 線長L Ns =5* 31.572=157.86mm=15.786cm查線阻表可知: 0.402mm WIRE R DC =0.00259Ω/cm @100℃0.456mm WIRE R DC =0.00198Ω/cm @100℃0.226mm WIRE R DC =0.01001Ω/cm @100℃R @100℃=1.4* R @20℃(2).初級,次級各電流值:求次級各電流值,已知Io=2A.次級平均峰值電流:A D Io Is pa 636.345.012max 1=-=-= 次級直流有效電流:A s I D Is pa rms 69.2636.3*)45.01(*max)1(22=-=-= 次級交流有效電流:A I s I Is rms ac 79.1269.2o 2222=-=-=求初級各電流值:因為Np*Ip=Ns*Is初級平均峰值電流:A n Is Ip papa 279.013636.3=== 初級直流有效電流:A Ip D Ip pa rms 125.045.0*279.0max *=== 初級交流有效電流:A p I D Ip pa ac 186.0279.0*45.0*max 2===(3).求各繞組交,直流電阻:初級:RpDC =(LNp*RDC)/2=(155.6712*0.00259)/2=0.2015ΩRpac =1.6* RpDC=0.321Ω次級:RsDC =(LNs*RDC)/2=(15.786*0.00198)/2=0.0156ΩRsac =1.6* RsDC=0.0249Ω偏置:RbDC=61.32*0.01001=0.6138Ω(4).計算各繞組交直流銅損耗:初級直流損耗:PpDC =I2rms* RpDC=0.125*0.2015=0.02518W。
er3945磁芯参数
er3945磁芯参数磁芯是电子设备中常见的一种元器件，用于储存和处理电磁能量。
er3945磁芯是一种常用的磁芯材料，具有一系列特定的参数和性能。
本文将针对er3945磁芯的参数进行详细介绍。
1. 磁芯材料er3945磁芯采用的是一种特定的合成氧化物材料，具有高磁导率和低损耗的特点。
该材料在电子设备中广泛应用，可用于高频电感器、变压器和滤波器等元器件的制造中。
2. 磁芯形状与尺寸er3945磁芯的形状通常为圆柱形或长方形，尺寸可根据具体需求进行定制。
磁芯的尺寸将直接影响其磁导率和磁场分布的均匀性。
因此，在设计磁芯时需要根据具体应用场景合理选择尺寸参数。
3. 磁导率磁导率是衡量磁芯材料性能的重要参数之一。
er3945磁芯具有较高的磁导率，能够有效地集中和传导磁场能量。
这使得er3945磁芯在电感器和变压器中具有优越的性能，能够实现更高的能量转换效率。
4. 饱和磁感应强度饱和磁感应强度是指磁芯材料在饱和状态下所能承受的最大磁感应强度。
er3945磁芯具有较高的饱和磁感应强度，能够在高磁场环境下工作，保持较低的磁芯损耗。
这使得er3945磁芯在高功率应用中具有良好的稳定性和可靠性。
5. 矫顽力矫顽力是指磁芯在磁场作用下需要消耗的能量，用于改变其磁化状态。
er3945磁芯具有较低的矫顽力，能够快速响应外部磁场的变化，实现高效的能量转换和信号处理。
6. 磁芯损耗磁芯损耗是指磁芯在磁场中发生的能量损耗。
er3945磁芯具有较低的磁芯损耗，能够提供更高的能量转换效率和信号传输质量。
这使得er3945磁芯在电子设备中广泛应用，特别适用于高频和高速信号处理。
7. 温度特性温度特性是指磁芯在不同温度下的性能表现。
er3945磁芯具有较好的温度特性，能够在宽温度范围内保持稳定的磁导率和磁场分布。
这使得er3945磁芯在恶劣环境下仍能正常工作，具有较高的可靠性和适应性。
总结：er3945磁芯是一种常用的磁芯材料，具有高磁导率、低损耗、较高的饱和磁感应强度和较低的矫顽力等优良特性。
