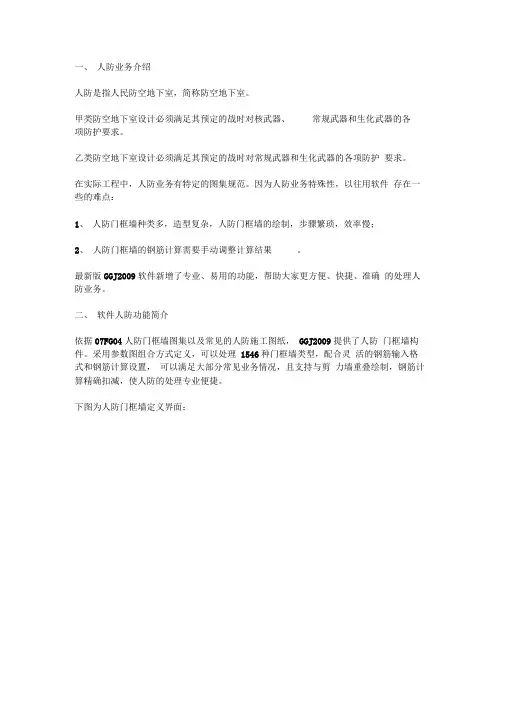

一、人防业务介绍

人防是指人民放空地下室，简称放空地下室。

甲类放空地下室设计必须满足其预定的战时对核武器、常规武器和生化武器的各项防护要求。

乙类放空地下室设计必须满足其预定的战时对常规武器和生化武器的各项防护要求。

在实际工程中，人防业务有特定的图集规范。

因为人防业务特殊性，以往用软件存在一些的难点：

1、人防门框墙种类多，造型复杂，人防门框墙的绘制，步骤繁琐，效率慢；

2、人防门框墙的钢筋计算需要手动调整计算结果。

这些因素都导致了，在处理人防业务时，给我们带来了很大的困难。

最新版GGJ2009软件新增了专业、易用的功能，帮助大家更方便、快捷、准确的处理人防业务。

二、软件人防功能简介

依据07FG04人防门框墙图集以及常见的人防施工图纸，GGJ2009提供了人防门框墙构件。采用参数图组合方式定义，可以处理1546种门框墙类型，配合灵活的钢筋输入格式和钢筋计算设置，可以满足大部分常见业务情况，且支持与剪力墙重叠绘制，钢筋计算精确扣减，使人防的处理专业便捷。

人防门框墙定义界面：

人防门框墙计算设置：

下面将通过实例工程来演示GGJ2009软件人防门框墙的功能。

以MKQ1为例，首先，新建门框墙MKQ1：

1）平剖形式

根据门框墙配筋表，平坡形式采用大样图“A”样式，由门框墙大样图得到“A”样式：

从图中得到，左右都是悬臂式，根据配筋特点，在门框墙左、右构造中，调开参数图，选择为悬臂式-1

选择完毕，然后根据大样图对照配筋表，直接在右边参数图“1-1”中输入洞口尺寸及左右悬臂的配筋，配筋完成，如下图：

在对悬臂进行配筋时，也可在属性列表中输入：

2）立剖形式

根据门框墙配筋表，MKQ1的立剖形式采用大样图“4”，然后再门框墙大样图中对照大样图“4”，在软件中确定MKQ1的上、下样式，然后根据大样图4对照配筋表，确定上下样式的配筋，如下图：

定义人防门框墙MKQ1之后，绘制到图上：

绘制完成后，汇总计算查看结果：

通过实例可以发现，利用GGJ2009处理人防门框墙是比较简单方便的，软件采用参数图组合方式定义，可以处理一千多种人防门框墙类型，满足了实际工程的需要；并且软件计算采用内置的人防图集，专业准确！

四、导入图形

在GGJ2009中完成人防门框墙的建模及计算后，可直接导入图形软件中计算工程量。

计算完成后，在构件汇总表中，软件能单独汇总出人防墙工程量：
