激光专业实验（四） 精密位移量的激光干涉测量方法一、实验目的：1、了解激光干涉测量的原理2、掌握微米及亚微米量级位移量的激光干涉测量方法3、了解激光干涉测量方法的优点和应用场合 二、实验原理本实验采用泰曼－格林（Twyman-Green ）干涉系统，T －G 干涉系统是著名的迈克尔逊白光干涉仪的简化。
用激光为光源，可获得清晰、明亮的干涉条纹，其原理如图1所示。
图1 T －G 干涉系统激光通过扩束准直系统L 1提供入射的平面波（平行光束）。
设光轴方向为Z 轴，则此平面波可用下式表示： i k z Ae Z U =)( (1)式中A −−平面波的振幅，λπ2=k 为波数，λ−−激光波长此平面波经半反射镜BS 分为二束，一束经参考镜M 1，反射后成为参考光束，其复振幅U R 用下式表示)(R R z R R e A U φ⋅=(2)式中A R −−参考光束的振幅，φR （z R ）−−参考光束的位相，它由参考光程z R 决定。
另一束为透射光，经测量镜M 2反射，其复振幅U t ，用下式表示： )(t t z i t t e A U φ⋅=(3)式中A t −−测量光束的振幅，φt （z t ）−−测量光束的位相，它由测量光程Z t 决定。
此二束光在BS 上相遇，由于激光的相干性，因而产生干涉条纹。
干涉条纹的光强I(x,y)由下式决定*⋅=U U y x I ),( (4)式中***+=+=t Rt R U U U U U U ,，而U*，U R *，U t *为U ，U R ，U t 的共轭波。
当反射镜M 1与M 2彼此间有一交角2θ，并将式(2)，式(3)代入式(4)，且当θ较小，即sin θ≅θ时，经简化可求得干涉条纹的光强为：)2c o s1(2),(0θkl I y x I += (5) 式中I 0−−激光光强，l −−光程差，t R z z l -=。
式(5)说明干涉条纹由光程差l 及θ来调制。
第4章 光学干涉测量技术
武汉大学 电子信息学院
25
§4.1 干涉测量基础
（二）干涉条纹的处理方法 1、数字波面的获取 干涉仪检测光学元件面形，对获得的干涉图进行数字化转换，并 由计算机替代人眼进行判读，即为数字干涉法。在对模拟干涉图像进 行数字化转换后，需要提取干涉图上的条纹信息，即确定干涉条纹的 中心点坐标及干涉级次。一般处理过程需要如下几个步骤： (1)背景滤除：对原始图像进行预处理； (2)二值化：使干涉图变为二值化图像； (3)细化：保留条纹中心曲线，从而提取出条纹上点的坐标； (4)修像：去除细化图像中的干扰信息，修改间断点； (5)标记：对干涉条纹进行跟踪、标记不同条纹的干涉级次； (6)采样：用等间距采样现贯穿干涉图像区间，均匀设置采样点。 采样结束后即完成了对数字化干涉图像的图像处理过程，获得了 离散的、采样点基本均布的波面数据集合（x,y,p）。在经过后续的波 面拟合计算等可以得到波面数字分布。
光学测试技术
第四章 光学干涉测量技术
2013年5月26日
干涉技术和干涉仪在光学测量中占有重要地位。近年来，随 着数字图像处理技术的不断发展，使干涉测量这种以光波长作为 测量尺度和测量基准的技术得到更为广泛的应用。 在光学材料特性参数测试方面，用干涉法测量材料折射率精度 可达10-6；对材料光学均匀性的测量精度则可达10-7； 用干涉法可测量光学元件特征参数，用球面干涉仪测量球面曲 率半径精度达1μm，测量球面面形精度为1/100λ；用干涉法测量 平面面形精度为1/1000λ；用干涉法测量角度时测量精度可达 0.05″以上； 在光学薄膜厚度测试方面，用干涉法测厚的精度可达0.1nm； 在光学系统成像质量检验方面，利用干涉法可测定光学系统的 波像差，精度可达1/20λ，并可利用干涉图的数字化及后续处理 解算出成像系统的点扩散函数、中心点亮度、光学传递函数以 及各种单色像差。
数字散斑干涉(DSPI)研究的文献综述

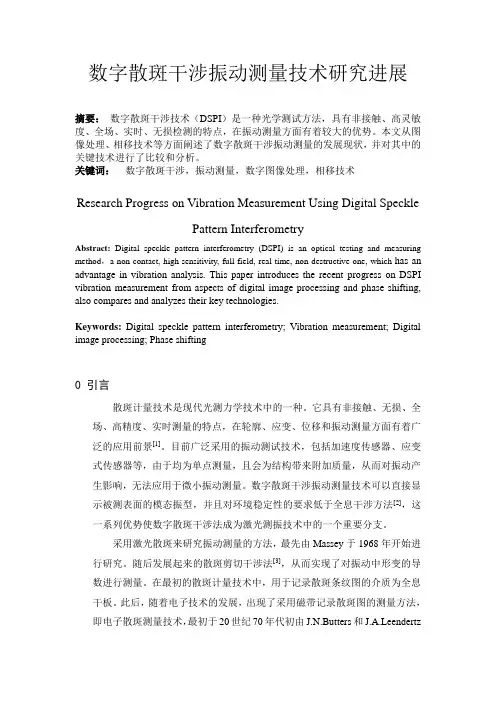

数字散斑干涉振动测量技术研究进展摘要：数字散斑干涉技术（DSPI）是一种光学测试方法，具有非接触、高灵敏度、全场、实时、无损检测的特点，在振动测量方面有着较大的优势。
