wifi自制无线网卡天线(六)双菱天线篇

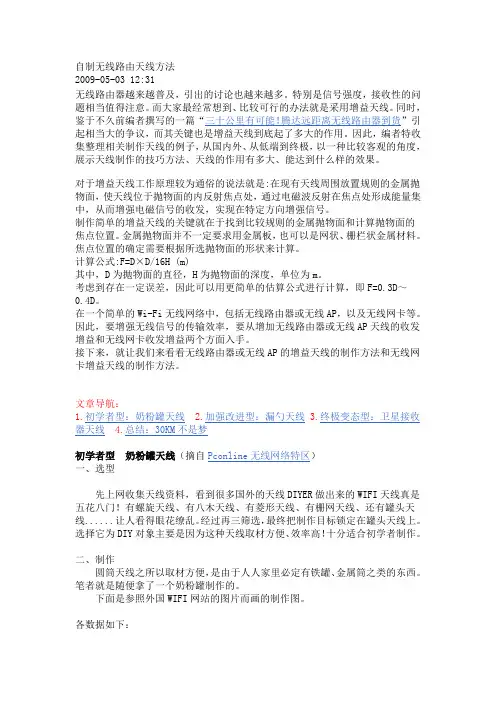

wifi自制无线路由器天线方法

自制无线路由天线方法2009-05-03 12:31无线路由器越来越普及，引出的讨论也越来越多。

特别是信号强度，接收性的问题相当值得注意。

而大家最经常想到、比较可行的办法就是采用增益天线。

同时，鉴于不久前编者撰写的一篇“三十公里有可能！腾达远距离无线路由器到货”引起相当大的争议，而其关键也是增益天线到底起了多大的作用。

因此，编者特收集整理相关制作天线的例子，从国内外、从低端到终极，以一种比较客观的角度，展示天线制作的技巧方法、天线的作用有多大、能达到什么样的效果。

对于增益天线工作原理较为通俗的说法就是:在现有天线周围放置规则的金属抛物面，使天线位于抛物面的内反射焦点处，通过电磁波反射在焦点处形成能量集中，从而增强电磁信号的收发，实现在特定方向增强信号。

制作简单的增益天线的关键就在于找到比较规则的金属抛物面和计算抛物面的焦点位置。

金属抛物面并不一定要求用金属板，也可以是网状、栅栏状金属材料。

焦点位置的确定需要根据所选抛物面的形状来计算。

计算公式:F=D×D/16H (m)其中，D为抛物面的直径，H为抛物面的深度，单位为m。

考虑到存在一定误差，因此可以用更简单的估算公式进行计算，即F=0.3D～0.4D。

在一个简单的Wi-Fi无线网络中，包括无线路由器或无线AP，以及无线网卡等。

因此，要增强无线信号的传输效率，要从增加无线路由器或无线AP天线的收发增益和无线网卡收发增益两个方面入手。

接下来，就让我们来看看无线路由器或无线AP的增益天线的制作方法和无线网卡增益天线的制作方法。

文章导航：1.初学者型：奶粉罐天线2.加强改进型：漏勺天线3.终极变态型：卫星接收器天线4.总结：30KM不是梦初学者型奶粉罐天线（摘自Pconline无线网络特区）一、选型先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。

DIY超大覆盖功率无线路由天线（图解）

DIY超大覆盖功率无线路由天线（图解）
现在很多家用无线路由新品，都附送一根扩大覆盖范围的增强型天线，为的是在某些特殊的场合或较大空间内使路由器的信号能够更好地覆盖到需要应用的每个角落。

不过，许多无线路由的老用户手中却没有这种大功率的天线，需要时只能去市场寻觅或者求助于厂家。

其实，发挥动手能力，自制一根大功率无线路由天线也是个不错的选择！而且这种DIY成本低廉简单易学，所需要的材料完全是生活中随处可以找到的。

怎么样，动心了吧？一起来试试吧。

这是一根普通的无线路由天线，咱们先用螺丝刀将它的外壳打开
给大家对比一起，左边的一根是增强功率天线，右边是普通的路由天线。

大家可以细看一下它们内部天线的差别。

那么，我们要做的就是自制一根与左边相同的天线！现在我们所要准备的材料是：一根标准规格的实心铜电线（每家的杂物箱里应该都能找到，绝缘或者非绝缘的均可），一根普及的木螺丝钉，卷尺或者格尺，以及电烙铁。

将铜线绕着螺丝钉缠绕
预留并剥去铜电线外皮的1/8
将铜电线做成与增强天线一样的形状
将做好的天线焊到无线路由的天线底座上。

用这种大杯可乐的吸管套在天线外，增强其美观性
非常巧的是，可乐管几乎不用胶粘，就可以与路由天线底座完美地接合在一起。

为了美观，我们用签字笔在可乐吸管外边涂上黑色
如此一来，我们的增强功率型路由天线的大功告成了！
如果您对于它的的作用还心存疑虑，赶快装到路由器上试试效果吧！。

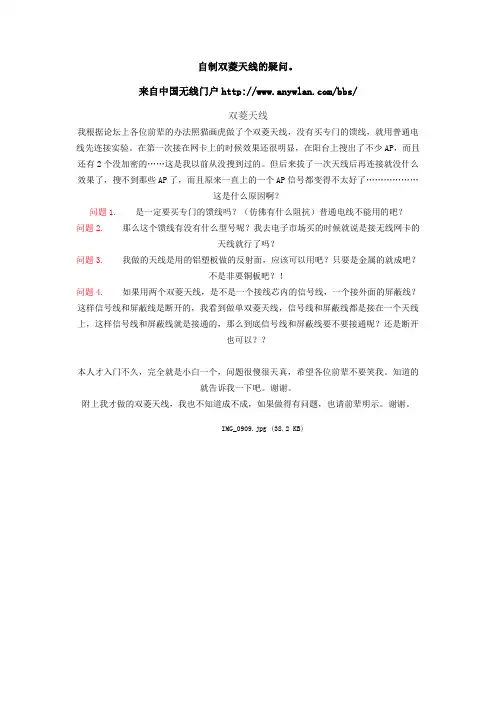

自制无线网卡天线(六)双菱天线篇

自制双菱天线的疑问。

来自中国无线门户/bbs/双菱天线我根据论坛上各位前辈的办法照猫画虎做了个双菱天线，没有买专门的馈线，就用普通电线先连接实验。

在第一次接在网卡上的时候效果还很明显，在阳台上搜出了不少AP，而且还有2个没加密的……这是我以前从没搜到过的。

但后来拔了一次天线后再连接就没什么效果了，搜不到那些AP了，而且原来一直上的一个AP信号都变得不太好了………………这是什么原因啊？问题1. 是一定要买专门的馈线吗？（仿佛有什么阻抗）普通电线不能用的吧？问题2. 那么这个馈线有没有什么型号呢？我去电子市场买的时候就说是接无线网卡的天线就行了吗？问题3. 我做的天线是用的铝塑板做的反射面，应该可以用吧？只要是金属的就成吧？不是非要铜板吧？！问题4. 如果用两个双菱天线，是不是一个接线芯内的信号线，一个接外面的屏蔽线？这样信号线和屏蔽线是断开的，我看到做单双菱天线，信号线和屏蔽线都是接在一个天线上，这样信号线和屏蔽线就是接通的，那么到底信号线和屏蔽线要不要接通呢？还是断开也可以？？本人才入门不久，完全就是小白一个，问题很傻很天真，希望各位前辈不要笑我。

知道的就告诉我一下吧。

谢谢。

附上我才做的双菱天线，我也不知道成不成，如果做得有问题，也请前辈明示。

谢谢。

IMG_0909.jpg (38.2 KB)IMG_0910.jpg (36.02 KB)支架零件IMG_0911.jpg (40.88 KB) 粘接底座和反射板IMG_0912.JPG (53.67 KB)粘天线IMG_0914.jpg (25.88 KB)组装底座IMG_0915.jpg (25.7 KB)做好了IMG_0916.jpg (32.25 KB)可向上IMG_0917.jpg (42.1 KB)可向下我来说两句哈！首先赞一个LZ的手工哈，不错，做得很漂亮！不过这种类型的双双棱天线你是论坛第一个这么做的哈！回答你的你几问题，1、2.4G用的馈线是50欧的，一般常用是50-3和50-5的，去电子市场买就说你要2.4G的同轴电缆，50-5的，人家就知道了！2、对反射面的要求不是很高，基本上用金属的就行了，可以是板状的，也可以是网状的，栅格之类的，栅格间距小于频率波长就行了。

制作超强的无线网卡天线WIFI

最远25公里！-制作超强的无线网卡天线无线路由器越来越普及，引出的讨论也越来越多。

特别是信号强度，接收性的问题相当值得注意。

而大家最经常想到、比较可行的办法就是采用增益天线。

因此，编者特收集整理相关制作天线的例子，从国内外、从低端到终极，以一种比较客观的角度，展示天线制作的技巧方法、天线的作用有多大、能达到什么样的效果。

初学者型一、选型先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。

经过再三筛选，最终把制作目标锁定在罐头天线上。

选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。

二、制作圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。

笔者就是随便拿了一个奶粉罐制作的。

下面是参照外国WIFI网站的图片而画的制作图。

各数据如下：中心频点＝2.445G圆筒直径＝127mm圆筒长度＝111mm振子长度＝31mm振子距圆筒底部边距＝37mm从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈线的芯线了，芯线与金属筒是绝缘的，这点必须注意！在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC头，用于连接。

但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。

这样一来把损耗减到最低。

有点专线专用的味道了！建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响！馈线笔者是选用双屏蔽的RG-58电缆，接头是SMA母头，用于接在WIFI的AP 上面。

自制超强无线网卡【无敌彪悍网卡,我这里的最全!!】

[终极DIY]让小P和本本最远收到120英里外的信号无线上网！0无线路由器越来越普及，引出的讨论也越来越多。

特别是信号强度，接收性的问题相当值得注意。

而大家最经常想到、比较可行的办法就是采用增益天线。

因此，编者特收集整理相关制作天线的例子，从国内外、从低端到终极，以一种比较客观的角度，展示天线制作的技巧方法、天线的作用有多大、能达到什么样的效果。

初学者型奶粉罐天线一、选型先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线……让人看得眼花缭乱。

经过再三筛选，最终把制作目标锁定在罐头天线上。

选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。

二、制作圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。

笔者就是随便拿了一个奶粉罐制作的。

下面是参照外国WIFI网站的图片而画的制作图。

各数据如下：中心频点＝2.445G圆筒直径＝127mm圆筒长度＝111mm振子长度＝31mm振子距圆筒底部边距＝37mm从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈线的芯线了，芯线与金属筒是绝缘的，这点必须注意！在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC头，用于连接。

但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。

这样一来把损耗减到最低。

有点专线专用的味道了！建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响！馈线笔者是选用双屏蔽的RG-58电缆，接头是SMA母头，用于接在WIFI的AP上面。

自己动手制做无线网络增益天线

自己动手制做无线网络增益天线在使用无线网络的时候，你肯定会遇到无线网络信号质量问题。

要解决这些问题，除了减少遮挡物、减少同频段设备的干扰外，最有效的方法就是更换高增益的天线了，用天线加强无线网络的传输效果、覆盖范围。

然而，**无线增益天线需要掏出不少银子，可能花费上百元甚至上千元的费用。

热爱DIY的朋友，可以自己在家里制作无线网络增益天线，帮助改善家庭无线网络通信质量，也可以顺便学到不少DIY方面的知识。

增益天线工作原理别急于下手制作，动手制作之前，我们还得了解一下无线增益天线的基本工作原理。

只有有了一定的理论基础，我们才能制作出效果极佳的天线。

关键词：抛物面、焦点对于增益天线工作原理较为通俗的说法就是：在现有天线周围放置规则的金属抛物面，使天线位于抛物面的内反射焦点处，通过电磁波反射在焦点处形成能量集中，从而增强电磁信号的收发，实现在特定方向增强信号。

制作简单的增益天线的关键就在于找到比较规则的金属抛物面和计算抛物面的焦点位置。

金属抛物面并不一定要求用金属板，也可以是网状、栅栏状金属材料。

焦点位置的确定需要根据所选抛物面的形状来计算。

计算公式：F=D×D/16H (m)其中，D为抛物面的直径，H为抛物面的深度，单位为m。

考虑到存在一定误差，因此可以用更简单的估算公式进行计算，即F=0.3D～0.4D。

在一个简单的Wi-Fi无线网络中，包括无线路由器或无线AP，以及无线网卡等。

因此，要增强无线信号的传输效率，要从增加无线路由器或无线AP天线的收发增益和无线网卡收发增益两个方面入手。

接下来，就让我们来看看无线路由器或无线AP的增益天线的制作方法和无线网卡增益天线的制作方法。

易拉罐变无线路由器增益天线提高无线设备之间的传输效率，首先要考虑增加无线路由器(无线AP)天线的增益，在不更换现有设备天线的情况下，最好的办法就是将现有天线改装为增益天线，以达到提高无线路由器(无线AP)天线收发效率的目的，进而提高传输距离和速率。

自制简易的无线增益天线

自制简易的无线增益天线，让你的无线网络信号更加强劲！初学者型奶粉罐天线一、选型先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。

经过再三筛选，最终把制作目标锁定在罐头天线上。

选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。

二、制作圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。

笔者就是随便拿了一个奶粉罐制作的。

下面是参照外国WIFI网站的图片而画的制作图。

各数据如下：中心频点＝2.445G圆筒直径＝127mm圆筒长度＝111mm振子长度＝31mm振子距圆筒底部边距＝37mm从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈线的芯线了，芯线与金属筒是绝缘的，这点必须注意！在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC头，用于连接。

但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。

这样一来把损耗减到最低。

有点专线专用的味道了！建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响！馈线笔者是选用双屏蔽的RG-58电缆，接头是SMA母头，用于接在WIFI的AP上面。

一般来说馈线直径越粗越好，而且长度要尽量短，不然馈线过长所造成的损耗比天线增益还大，失去DIY的意义！笔者使用的馈线直径由于比较小，所以长度取在1米这个数值。

wifi自制无线路由器天线方法

自制无线路由天线方法2009-05-03 12:31无线路由器越来越普及，引出的讨论也越来越多。

特别是信号强度，接收性的问题相当值得注意。

而大家最经常想到、比较可行的办法就是采用增益天线。

同时，鉴于不久前编者撰写的一篇“三十公里有可能！腾达远距离无线路由器到货”引起相当大的争议，而其关键也是增益天线到底起了多大的作用。

因此，编者特收集整理相关制作天线的例子，从国内外、从低端到终极，以一种比较客观的角度，展示天线制作的技巧方法、天线的作用有多大、能达到什么样的效果。

对于增益天线工作原理较为通俗的说法就是:在现有天线周围放置规则的金属抛物面，使天线位于抛物面的内反射焦点处，通过电磁波反射在焦点处形成能量集中，从而增强电磁信号的收发，实现在特定方向增强信号。

制作简单的增益天线的关键就在于找到比较规则的金属抛物面和计算抛物面的焦点位置。

金属抛物面并不一定要求用金属板，也可以是网状、栅栏状金属材料。

焦点位置的确定需要根据所选抛物面的形状来计算。

计算公式:F=D×D/16H (m)其中，D为抛物面的直径，H为抛物面的深度，单位为m。

考虑到存在一定误差，因此可以用更简单的估算公式进行计算，即F=0.3D～0.4D。

在一个简单的Wi-Fi无线网络中，包括无线路由器或无线AP，以及无线网卡等。

因此，要增强无线信号的传输效率，要从增加无线路由器或无线AP天线的收发增益和无线网卡收发增益两个方面入手。

接下来，就让我们来看看无线路由器或无线AP的增益天线的制作方法和无线网卡增益天线的制作方法。

文章导航：1.初学者型：奶粉罐天线2.加强改进型：漏勺天线3.终极变态型：卫星接收器天线4.总结：30KM不是梦初学者型奶粉罐天线（摘自Pconline无线网络特区）一、选型先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。

如何自己做一付接收效果最佳的天线？手工DIY自制天线教程!

如何自己做一付接收效果最佳的天线？手工DIY自制天线教程!虽然国家宣传的城乡已经基本覆盖网络，同时5G网络也即将面世，但其实在一些比较偏远的山区人们使用的仍然是比较简陋的天线接受电视信号观看，二楼主刚好看到一位牛人自己手工制作天线，下面将详细教程分享给大家！从网上查到几款比较流行的自制天线，弄好后作了一番对比。

这其中不乏夸大的成份，被众多制作者极度推崇的四菱形天线在此次实验中以最差的接收效果被排在最后，而通常以低调示人的八木天线还是以最佳的接收效果名列第一，以下是本人亲自制作与测试后的结果，由于本人没有专业仪器，只能通过电视机收台的数目来评测，故也有相当的参考价值的。

目的只有一个，就是让广大DlY的爱好者不再被谎言欺骗，能够真正自己做一付接收效果最佳的天线。

最差的天线一四菱形天线。

这是本人通过网上的参数自制的一付带反射网的四菱形天线，实测只能收到直线距离30公里外的永年台和本市沙河台。

易拉罐天线。

两只易拉罐相距6cm固定，然后分别连上馈线一端。

是最简单的自制天线。

但效果却不错，比上面那个四菱天线又多收了邯郸市一个频点和鸡泽县一个频点。

效果不错。

五单元对称半波振子天线。

具体做法和尺寸网上教程很多，就不细讲了。

此天线对称振子我是用直径8毫米的空调用铜管做的，引向器和反射器用的是普通75欧黑色垃圾馈线代替。

比上一个易拉罐天线又多收了一个曲周县的频点。

此款天线小巧灵珑效果却实也不错。

这是最后做的一款仿兴任成品十一单元天线。

振子全部用铜管制成，反射网是用废汽车滤清器上的镀锌网。

与兴任十一单元天线对比效果相同，只是振子我换成了对称半波振子。

兴任的是折合半波振子，按说折合振子效率是要比对称振子要高的，但这此对比却不相上下，都收到了相对较弱的南和754频点，可能自制的这付天线用料好些的缘故罢。

这个是正在服役的某品牌十一单元天线。

这付天线一直以来是用来接收本地模拟信号用的，今天把它改造了一下。

引向器和反射器全部换成了馈线，目的就是想试试铜管与馈线的接收差别。

自制无线网卡高增益天线(16)——简易菱形天线

自制无线网卡高增益天线（16）——简
易菱形天线
090313更新多两个例子，增加TP-WN321G+新版改SMA及TL-WN321G馈线连接方式
注意线头的连接方式（接地和芯线）
推荐使用直径1.5MM的铜芯
最后天线用热熔胶固定在中心基座就可以了（注意与反射板的平行）
PS:天线不是越大越好！正确的是越精确越好，双棱、多棱天线的棱形边长=1/4波长，
2.4G的波长是12.5MM.一般我们常用的6频道好象是2437MHZ吧，所以边长大于31mm一点点就好了
例子2
例子3——双菱叠加
叠双菱振子
焊好馈线的振子
用刻录盘盒制作基座及反射板
装配好的叠双菱天线
网友mawenzheng的作品，感谢他的分享。

13DB的双菱形天线

今天我们来介绍一款13DB的双菱形天线，在此也感谢作者vodka的精彩作品，他很详细的介绍了天线馈线的选择，振子和馈线的焊接方法。

独乐乐不如众乐乐。

希望大家也能做出一款好的双菱天线。

一、天线概述双菱天线是最容易制作的，而且是增益较高的一种定向天线。

材料也很容易收集，初学者很容易就能制作成功，而且增强的无线信号效果让人很有成就感，更能激发大家对DIY的信心和兴趣。

二、材料收集以及工具准备型号为mil-c-17 RG-316 50Ω的镀银特氟龙高温线准备5M，估计10元/米。

横截面积为2.5mm的铜线（这个可以从电力线里面剥出来，但是横截面积要符合）估计4元/米。

准备的部分材料空调机铜管，外径9mm、内径7mm，长6CM奶糖盒子的盖，面积280mm x 200mm x 20mm奶糖盒盖子拿来当反射板三、制作步骤1、首先制做天线的中心，也就是振子的部分。

铜丝按规定的长度来进行弯曲角度要垂直按照图示来弯曲振子的成品展示2、制作天线的支撑物。

用钢质螺钉在标记好的中心位置敲出一个定位点钻个大小合适的洞, 刚好可以传过铜管用锉刀或者电动砂轮加工铜管的一头双菱到反射板高度在20mm左右3、SMA接头制作方法(馈线接头的做法)SMA 头和射频线为什么我们要制做SMA接头，这是因为很多无线路由或AP本身提供有独立的天线接口，这样我们就不需要拆开AP或无线路由在内部焊线了，也就不就用担心设备的保修问题。

先剥好射频线，芯线暴露1.7~2mm。

剥线和制做SMA头射频馈线的中心导体只需要暴露2mm左右，刚好能放进SMA插针里面就好。

给馈线的中心导体上一点锡，这样接触更紧密，导电性更好。

再把SMA的的针头套上馈线的中心导体，并焊死。

装好SMA头多余的电缆屏蔽层折上去套上SMA套件中的铜管，用冷压钳压死SMA接头的成品照片上那个黑色的是热缩管。

这种东西是防止水渗透到线体里影响导电性的。

万用表测试一下有没有接好, 有没有短路做好后要测试下有没有问题，测试的时候要同时测线芯与线芯有没有断路、屏蔽层与屏蔽层有没有断路、以及线芯与屏蔽层有没有短路。

一种双频天线的制作方法

一种双频天线的制作方法（最新版3篇）《一种双频天线的制作方法》篇1制作双频天线的方法因天线类型而异，以下是一种常见的双频天线制作方法：1. 准备材料：铝条或铝管一根、馈线几米、细铜丝、手钳、盒尺。

2. 测量并切割铝条或铝管，使其长度为所需天线长度，通常为几厘米至几十厘米不等。

使用盒尺测量并标记所需长度，然后用手钳将铝条或铝管剪成所需长度。

3. 将铝条或铝管的一端弯曲，使其成为天线的中心导体。

使用手钳将铝条或铝管的一端向里弯曲，使其成为一小段直线，然后再将其向外弯曲，使其成为天线的中心导体。

4. 将馈线的一端剥开，露出里面的铜丝和丝网。

将馈线的一端穿过天线的中心导体，然后将铜丝和丝网分别连接在中心导体的两端。

5. 使用细铜丝将天线的两端连接在一起。

将细铜丝穿过天线的两端，然后将其拧紧，以确保牢固。

6. 将天线安装在支架上，并将其指向需要接收信号的方向。

调整天线的方向，直到找到最佳信号接收位置。

《一种双频天线的制作方法》篇2制作双频天线的方法可以有多种，以下是其中一种简单的制作方法：材料：-铝条或铝管一根-馈线若干米-细铜丝-手钳-盒尺步骤：1. 使用盒尺量出需要的铝管长度，使用手钳将铝管两端向里弯曲，保持长度一致。

2. 将馈线的一端剥开，露出里面的铜丝和丝网，然后将两段铜丝分别连接在中心铜丝和网丝上。

3. 使用细铜丝将馈线的另一端连接在铝管的两端，但是这两根铜丝不能相接触。

4. 找到连接电视的接头，将馈线的另一端和两根线之间连接好，然后再连接到电视上。

5. 将天线使用的架子架高，让其自动进行搜台，调整一下天线的方位即可。

注意事项：-天线的长度和形状会影响其工作频率和效率，因此在制作天线时应该严格按照设计要求进行制作。

-天线制作过程中应该注意安全，避免馈线被拉断或天线被损坏。

《一种双频天线的制作方法》篇3制作双频天线的方法可以有多种，具体取决于所需的频率和天线类型。

以下是两种常见的制作方法：1. 使用共面波导缝隙天线共面波导缝隙天线是一种常见的双频天线类型，可以用于工作在两个不同频率的波段。

自制无线路由器及USB无线网卡增益天线

自制无线路由器及USB无线网卡增益天线•相关推荐自制无线路由器及USB无线网卡增益天线自制无线路由器及USB无线网卡增益天线（转载）2010-10-12 09:39:07| 分类：默认分类 |字号简介：信号不稳定，你能惬意地靠在沙发上享受无线网络? 网络覆盖范围小，你只能提着笔记本电脑在一个狭小的区域“移动”。

在使用无线网络的时候，你肯定会遇到或即将遇到这些令人不爽的问题。

解决这些问题，除了减少遮挡物、减少同频段设备的干扰外，最有效的方法就是更换高增益的天线了，用天线加强无线网络的传输效果、覆盖范围。

然而，购买无线增益天线需要掏出不少银子，可能花费上百元甚至上千元的费用。

“鱼与熊掌”都想兼得的我们，是否能找到两全其美的办法呢?对于DIY迷来说，这个问题是非常简单、也非常有趣的，因为在家里，很多日用品、甚至废弃物都可以作为制作无线天线的材料。

当然，人人都可动手制作无线天线…… 基础不可无: 增益天线工作原理别急于下手制作，动手制作之前，我们还得了解一下无线增益天线的基本工作原理。

只有有了一定的理论基础，我们才能制作出效果极佳的天线。

关键词:抛物面、焦点对于增益天线工作原理较为通俗的说法就是:在现有天线周围放置规则的金属抛物面，使天线位于抛物面的内反射焦点处，通过电磁波反射在焦点处形成能量集中，从而增强电磁信号的收发，实现在特定方向增强信号。

制作简单的增益天线的关键就在于找到比较规则的金属抛物面和计算抛物面的焦点位置。

金属抛物面并不一定要求用金属板，也可以是网状、栅栏状金属材料。

焦点位置的确定需要根据所选抛物面的形状来计算。

计算公式:F=D×D/16H (m)其中，D为抛物面的直径，H为抛物面的深度，单位为m。

考虑到存在一定误差，因此可以用更简单的估算公式进行计算，即F=0.3D～0.4D。

在一个简单的Wi-Fi无线网络中，包括无线路由器或无线AP，以及无线网卡等。

因此，要增强无线信号的传输效率，要从增加无线路由器或无线AP天线的收发增益和无线网卡收发增益两个方面入手。

wifi自制无线网络天线

1在使用无线网络的时候，你肯定会遇到或即将遇到这些令人不爽的问题。

解决这些问题，除了减少遮挡物、减少同频段设备的干扰外，最有效的方法就是更换高增益的天线了，用天线加强无线网络的传输效果、覆盖范围。

然而，购买无线增益天线需要掏出不少银子，可能花费上百元甚至上千元的费用。

“鱼与熊掌”都想兼得的我们，是否能找到两全其美的办法呢?对于DIY迷来说，这个问题是非常简单、也非常有趣的，因为在家里，很多日用品、甚至废弃物都可以作为制作无线天线的材料。

当然，人人都可动手制作无线天线……基础不可无: 增益天线工作原理别急于下手制作，动手制作之前，我们还得了解一下无线增益天线的基本工作原理。

只有有了一定的理论基础，我们才能制作出效果极佳的天线。

关键词:抛物面、焦点对于增益天线工作原理较为通俗的说法就是:在现有天线周围放置规则的金属抛物面，使天线位于抛物面的内反射焦点处，通过电磁波反射在焦点处形成能量集中，从而增强电磁信号的收发，实现在特定方向增强信号。

制作简单的增益天线的关键就在于找到比较规则的金属抛物面和计算抛物面的焦点位置。

金属抛物面并不一定要求用金属板，也可以是网状、栅栏状金属材料。

焦点位置的确定需要根据所选抛物面的形状来计算。

计算公式:F=D×D/16H (m)其中，D为抛物面的直径，H为抛物面的深度，单位为m。

考虑到存在一定误差，因此可以用更简单的估算公式进行计算，即F=0.3D～0.4D。

在一个简单的Wi-Fi无线网络中，包括无线路由器或无线AP，以及无线网卡等。

因此，要增强无线信号的传输效率，要从增加无线路由器或无线AP天线的收发增益和无线网卡收发增益两个方面入手。

接下来，就让我们来看看无线路由器或无线AP的增益天线的制作方法和无线网卡增益天线的制作方法。

易拉罐变无线路由器增益天线提高无线设备之间的传输效率，首先要考虑增加无线路由器(无线AP)天线的增益，在不更换现有设备天线的情况下，最好的办法就是将现有天线改装为增益天线，以达到提高无线路由器(无线AP)天线收发效率的目的，进而提高传输距离和速率。

自制WIFI天线

自制WIFI天线菱形天线
先取材料铜板和内六角螺帽套也可以用大点的螺帽代替
取需要部分做标记然后切割
选取中心点做标记然后钻孔
量取螺帽高度这个步骤需要精确量取具体高度视天线大小决定
然后用小圆锉以对十字方向挫个4个槽
选取铜芯（就是我们用的电线这里取1.5MM做示范铜芯的粗细直接关系到成品天线的大小和增
益度所以谨慎选择）
量取需要长度（WIFI信号的频率是2.4G 所以需要在其波长及频率公式中得到所需要的长度）
折弯呈90度直角然后就是照图做成8字行但需要注意中间不相交
之后就是焊接振子馈线（馈线可以用同轴电缆来代替比如有线电视信号线监控线）
然后将馈线穿过铜板用玻璃胶或者热融胶固定基本成型了
最后需要做的就是把馈线连接到路由上面提醒一点馈线不可太长越长信号衰减越大但是短了也不行使用不方便取自己需要的最短长度吧。

自己制造无线网络增益天线

无线路由及网卡增强信号方法以下是我从多处收集来的DIY天线的方案，集中在这里，供网友学习，制作。

无线路由器越来越普及，引出的讨论也越来越多。

特别是信号强度，接收性的问题相当值得注意。

而大家最经常想到、比较可行的办法就是采用增益天线。

因此，编者特收集整理相关制作天线的例子，从国内外、从低端到终极，以一种比较客观的角度，展示天线制作的技巧方法、天线的作用有多大、能达到什么样的效果。

初学者型奶粉罐天线一、选型先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线……让人看得眼花缭乱。

经过再三筛选，最终把制作目标锁定在罐头天线上。

选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。

二、制作圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。

笔者就是随便拿了一个奶粉罐制作的。

下面是参照外国WIFI网站的图片而画的制作图。

各数据如下：中心频点＝2.445G圆筒直径＝127mm圆筒长度＝111mm振子长度＝31mm振子距圆筒底部边距＝37mm从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈线的芯线了，芯线与金属筒是绝缘的，这点必须注意！在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N 座或BNC座，然后在馈线的连接处做对应的N头或BNC头，用于连接。

但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。

这样一来把损耗减到最低。

有点专线专用的味道了！建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响！馈线笔者是选用双屏蔽的RG-58电缆，接头是SMA母头，用于接在WIFI的AP上面。

18db铜丝平板天线,DIY无线网卡天线

本稿是和PConline携手共同举办的《2009全民DIY大赛》中另一个获奖作品，通过上篇《18db铜丝平板天线制作方法》的介绍，相信大家对天线对无线信号的增强效果有了一个明确的概念，但是还有很多朋友对怎么样制作天线，怎么样把天线振子和馈线进行焊接，怎么选择馈线等这些细节问题比较模糊。

今天我们来介绍一款13DB的双菱形天线，在此也感谢作者vodka的精彩作品，他很详细的介绍了天线馈线的选择，振子和馈线的焊接方法。

独乐乐不如众乐乐。

希望大家也能做出一款好的双菱天线。

一、天线概述双菱天线是最容易制作的，而且是增益较高的一种定向天线。

材料也很容易收集，初学者很容易就能制作成功，而且增强的无线信号效果让人很有成就感，更能激发大家对DIY的信心和兴趣。

二、材料收集以及工具准备型号为mil-c-17 RG-316 50Ω的镀银特氟龙高温线准备5M，估计10元/米。

横截面积为2.5mm的铜线（这个可以从电力线里面剥出来，但是横截面积要符合）估计4元/米。

准备的部分材料空调机铜管，外径9mm、内径7mm，长6CM奶糖盒子的盖，面积280mm x 200mm x 20mm奶糖盒盖子拿来当反射板三、制作步骤1、首先制做天线的中心，也就是振子的部分。

铜丝按规定的长度来进行弯曲角度要垂直按照图示来弯曲振子的成品展示2、制作天线的支撑物。

用钢质螺钉在标记好的中心位置敲出一个定位点钻个大小合适的洞, 刚好可以传过铜管用锉刀或者电动砂轮加工铜管的一头双菱到反射板高度在20mm左右3、SMA接头制作方法(馈线接头的做法)SMA 头和射频线为什么我们要制做SMA接头，这是因为很多无线路由或AP本身提供有独立的天线接口，这样我们就不需要拆开AP或无线路由在内部焊线了，也就不就用担心设备的保修问题。

先剥好射频线，芯线暴露1.7~2mm。

剥线和制做SMA头射频馈线的中心导体只需要暴露2mm左右，刚好能放进SMA插针里面就好。

给馈线的中心导体上一点锡，这样接触更紧密，导电性更好。
