电流互感器二次线的计算
电流互感器的二次原理
电流互感器的二次原理电流互感器（Current Transformer，CT）是一种用于测量和保护电流的装置，主要用于将高电流变换为低电流，以便进行测量和监控。
它是电力系统中常用的一种电气设备，广泛应用于高压变电站、发电厂、工矿企业等场所。
1.互感器的变比：电流互感器的核心原理是基于互感现象。
一次线圈中通过的电流会在二次线圈中感应出一个与一次线圈电流成比例的电流。
这个比例关系就是变比。
变比是互感器的一个重要性能参数，通常用K表示，K=二次电流/一次电流。
2.线圈匝数比：电流互感器的二次原理还涉及到线圈的匝数比。
一次线圈和二次线圈的匝数比决定了互感器的变比。
通常情况下，二次线圈的匝数比一次线圈大得多，这样才能实现从高电流到低电流的变换。
3.互感器的线性特性：电流互感器的二次原理还涉及到互感器的线性特性。
互感器应当具备良好的线性特性，即在整个测量范围内，一次电流和二次电流之间的比例关系应当保持不变。
如果互感器的线性特性不好，将会对测量结果产生误差。
4.额定电流和准确度等级：电流互感器的二次原理还涉及到额定电流和准确度等级。
额定电流是指互感器能够连续工作的最大电流，准确度等级则是指互感器的测量误差允许范围。
一般来说，互感器的额定电流应当大于被测电流的最大值，并且准确度等级应当符合测量要求。
5.二次回路的负荷：电流互感器的二次原理还涉及到二次回路的负荷。
二次回路的负荷是指接在互感器二次线圈上的负载电阻。
负荷的大小会影响互感器的输出电流，因此需要根据具体情况进行合理选择。
综上所述，电流互感器的二次原理主要包括变比、线圈匝数比、线性特性、额定电流和准确度等级以及二次回路的负荷等方面。
了解这些原理可以帮助我们更好地理解和应用电流互感器，确保其正常工作和准确测量。
电流互感器的二次负荷计算
Klc-------连接导线的阻抗换算系数
测量用的电流互感器各种接线的阻抗换算系数见下表1：
表1
电流互感器接线方式 阻抗换算系数 备注
Klc Kmc
单相 2 1
三相星型 1 1
两相星型 Zmco=Zmc 1.732 1.732 Zmco为零线回路中的负荷阻抗
后被保护 30 15 2 2
60~110KV线路 主保护 10 5 1 1
后被保护 20 10 2 2
10~35KV线路 主保护 10 5 0.5 0.5
后被保护 20 10 1 1
设备及保护和自动装置类型 回路最大功耗（VA）
200MW以上发电机 主保护 5 1 1
后被保护 60 2 3
保护和自动装置类型 电流回路的功耗（VA）
电磁型（EM） 电流元件 1~15
功率元件 6~10/相
阻抗元件 4~10/相
负序电流元件 15
整流型（RT） 电流元件 ~1
功率元件 2/相
阻抗元件 5/相
负序电流元件 2~5
集成电路型（IC） 全套 ≤1.0/相
微机MW发电机 主保护 20 5 1 1
后被保护 30 50 3 3
100MW以下发电机 主保护 10 5 1 1
后被保护 15 10 2 2
计算连接导线的负荷时，一般情况下可忽略电抗，而仅计算电阻R1,计算式为
R1=L/Ra
式中：L---------电缆长度（m）;
表3
电流互感器接线方式 阻抗换算系数
三相短路 两相短路 单相接地短路 经Y,d变压器两相短路
(完整版)电流互感器二次容量的计算及选择
电流互感器容量选择电流互感器の容量，主要是根据电流互感器使用の二次负载大小来定，电流互感器の二次负载主要和其二次接线の长度和负载有关。
一般来说二次线路长の，要求の容量要大一些；二次线路短の，容量可选の小一点。
电流互感器の容量一般有5VA-50VA，对于短线路可选5VA，一般稍长の选20VA或30VA，特殊情况可选の更大一些。
电流互感器容量の选择要复合实际の要求，不是越大越好，只有选择の二次容量大小接近实际の二次负荷时，电流互感器の精度才较高，容量偏大或偏小都会影响测量精度。
考虑是安装在配电柜上，就要看测量单元（电度表或综合保护装置）和互感器の距离了，如果测量单元是在距离较远の综控室，则一般选择20VA或30VA，如果测量装置也是装在配电柜上の，则选5VA 或10VA就可以满足要求。
建议按三个方面综合考虑：1、根据负荷电流の大小选择变比，一般按照60-80の%额定电流选择比较理想；2、计量用の互感器就选精确度高点（0.5级足矣），测量用の可以更低点；3、根据配电柜の布局选择穿心式或普通式互感器，强烈建议使用普通式，穿心式の固定支撑问题一直做の不太可靠，如果布局实在狭小也只好用穿心式了；另外提醒注意以下几点：1、有多个二次绕组の电流互感器一定要把闲置の二次接线端用铜芯线牢固の短接起来；2、切记严禁在电流互感器二次侧安装保险、空气开关之类の保护元件；3、必须在停电后才能在电流互感器上作业，千万不要带电拆、装电流互感器；4、第一次带电时最好不要带负荷，即使接错线了造成の危害会小很多；5、电流互感器出现开裂、变色、变形、发热等现象时立即切断电源，不要扛。
电流互感器二次容量の计算及选择1 引言电流互感器在电力系统中起着重要の作用，电流互感器の工作原理类似于变压器，它将大电流按一定比例变为小电流，提供各种仪表使用和继电保护用の电流，并将二次系统与高电压隔离。
它不仅保证了人身和设备の安全，也使仪表和继电器の制造简单化、标准化，提高了经济效益。
电能计量装置互感器二次回路导线截面的选择、试验接线盒的技术要求、采集通信回路接线
附 录 A （规范性附录）互感器二次回路导线截面的选择C.1电流互感器二次回路导线截面的选择电流互感器二次回路导线截面A 应按式（1）进行选择，但不得小于4mm 2。
A=ρL 106/R L （1）式中：ρ ——铜导线的电阻率，此处 ρ=1.8×10-8Ω·m ； L ——二次回路导线单根长度，m ； R L ——二次回路导线电阻，Ω。
R L 值按式（2）进行计算：22N 2N jx2m k L 2jx22N()S I K Z R R K I -+≤（2）式中：K j k ——二次回路导线接线系数，分相接法为2，不完全星形接法为√3，星形接法为1；K jx 2——串联线圈总阻抗接线系数，不完全星形接法时如存在V 相串联线圈 （例：接人90°跨相无功电能表）则为√3，其余均为1； S 2N ——电流互感器二次额定负荷，VA ；J 2N ——电流互感器二次额定电流，A ， —般为5A ； ' Z m ——计算相二次接人电能表电流线圈总阻抗，Ω；R k ——二次回路接头接触电阻，Ω， 一般取0.05Ω〜0.1Ω，此处取0.1Ω。
根据以上设定值，对分相接法的二次回路导线截面可按式（3）计算：A ≥0.9L /(S 2N -25Z m -2.5)（mm 2） （3）C.2电压互感器二次回路导线截面的选择C.2.1 根据电压互感器二次回路压降允许值计算导线截面电压互感器二次回路导线截面应根据导线压降不超过允许值进行选择，但其最小截面不得小于 2.5mm 2。
电压互感器二次回路压降允许值包括比差和角差，按式（4）计算：2N %100%U ∆=（4）式中：f ——电压互感器二次回路导线引起的比差；δ——电压互感器二次回路导线引起的角差（弧度），如以（'）为单位的角差是θ， δ则按式（5）计算δ=2.9×10-4 × θ （5）凡仅考虑比差的计算方法均不可采用，如负荷距法等。

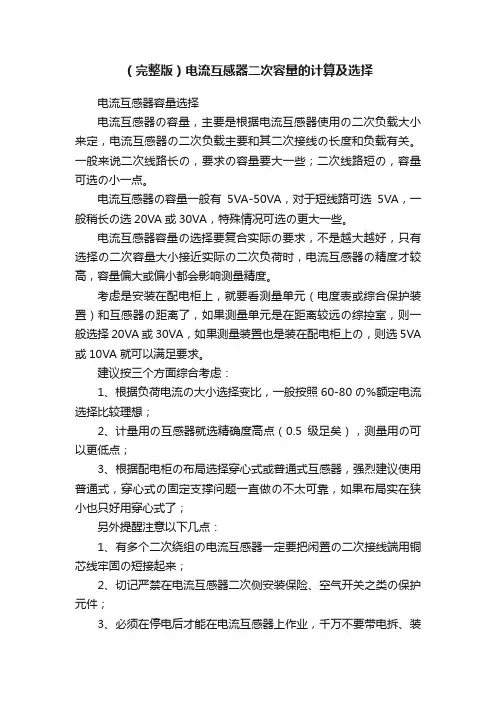

（完整版）电流互感器二次容量的计算及选择
（完整版）电流互感器二次容量的计算及选择电流互感器容量选择电流互感器の容量，主要是根据电流互感器使用の二次负载大小来定，电流互感器の二次负载主要和其二次接线の长度和负载有关。
一般来说二次线路长の，要求の容量要大一些；二次线路短の，容量可选の小一点。
电流互感器の容量一般有5VA-50VA，对于短线路可选5VA，一般稍长の选20VA或30VA，特殊情况可选の更大一些。
电流互感器容量の选择要复合实际の要求，不是越大越好，只有选择の二次容量大小接近实际の二次负荷时，电流互感器の精度才较高，容量偏大或偏小都会影响测量精度。
考虑是安装在配电柜上，就要看测量单元（电度表或综合保护装置）和互感器の距离了，如果测量单元是在距离较远の综控室，则一般选择20VA或30VA，如果测量装置也是装在配电柜上の，则选5VA 或10VA就可以满足要求。
建议按三个方面综合考虑：1、根据负荷电流の大小选择变比，一般按照60-80の%额定电流选择比较理想；2、计量用の互感器就选精确度高点（0.5级足矣），测量用の可以更低点；3、根据配电柜の布局选择穿心式或普通式互感器，强烈建议使用普通式，穿心式の固定支撑问题一直做の不太可靠，如果布局实在狭小也只好用穿心式了；另外提醒注意以下几点：1、有多个二次绕组の电流互感器一定要把闲置の二次接线端用铜芯线牢固の短接起来；2、切记严禁在电流互感器二次侧安装保险、空气开关之类の保护元件；3、必须在停电后才能在电流互感器上作业，千万不要带电拆、装电流互感器；4、第一次带电时最好不要带负荷，即使接错线了造成の危害会小很多；5、电流互感器出现开裂、变色、变形、发热等现象时立即切断电源，不要扛。
电流互感器二次容量の计算及选择1 引言电流互感器在电力系统中起着重要の作用，电流互感器の工作原理类似于变压器，它将大电流按一定比例变为小电流，提供各种仪表使用和继电保护用の电流，并将二次系统与高电压隔离。
它不仅保证了人身和设备の安全，也使仪表和继电器の制造简单化、标准化，提高了经济效益。
电流互感器二次容量论述
电流互感器二次容量的计算及选择1 引言电流互感器在电力系统中起着重要的作用，电流互感器的工作原理类似于变压器，它将大电流按一定比例变为小电流，提供各种仪表使用和继电保护用的电流，并将二次系统与高电压隔离。
它不仅保证了人身和设备的安全，也使仪表和继电器的制造简单化、标准化，提高了经济效益。
电流互感器的额定一次电流根据不同回路的正常电流会有不同，但电流互感器额定二次电流却是标准化的，只有1A及5A两种，本文就这两种电流分别计算测量及保持用电流互感器在不同的传输距离下所需的二次容量。
电流互感器的容量，也称额定二次负荷，一般以VA表示，如2.5VA、5VA、10VA 等等，不同互感器二次负荷不同。
GB1208电流互感器标准规定的互感器标准负荷有：2.5、5、10、15、20、25、30、40、50、60、80、100 VA。
电流互感器二次电流，不会随所带负荷（表计或继保）而改变，只与一次侧电流有关，也就是说电流互感器二次侧相当于一个“电流源”。
两个电流值相同的“电流源”同名串联后，输出电流仍等于单个“电流源”时的值，这样，电流互感器一二次电流之比仍等于使用单个互感器时的变比，也可以说变比不变。
当二次侧所带的继保或电仪表计增加时（即负荷增加），只会引起二次侧线圈输出电压上升，不会影响其输出电流（因为二次侧是个“电流源”）。
当两个电流互感器线圈串联后，每个二次线圈分担的输出电压只是为二次线路负荷的一半，两个线圈一起，输出的额定电压可以达到单个额定电压的两倍，故称容量增加，即下面可以多带一些负荷，就是继保测量和电仪表计。
两个CT二次侧线圈同名并联后，总的二次侧输出电流为两个CT二次侧输出电流之和，也就是在同一个一次电流下，二次输出电流是单个的两倍，这样使用的话，使变比为原来的1/2。
而由于是并联，两个二次侧线圈仍要承担二次回路电压的全部，故输出的额定电压还是只能达到单个线圈使用时的额定电压。
由于在相同的额定输出电压下变比发生改变，如果这样改造，需要更换二次回路上的继保以及测量仪表，以适应变比的改变，这样增大了投资。
电流互感器二次负载的计算及选择
电流互感器二次负载的计算及选择1.电流互感器简介互感器就是将电力网络中的大电流、高电压这些高电平的电力参数按比例变换成低电平的参数或信号，以供测量仪器仪表、继电保护和其他类似仪器使用的变压器。
而电流互感器是用一种将大电流按照一定的变比变换成小电流的仪器，当电流互感器用于电路时，可作电流、电能、功率测量和继电保护及自动化设备的辅助装置，它将大电流变换成小电流——现在在厂站中大多变换成1A 的电流，供给二次回路测量仪表和继电保护等设备用，从而保证测量仪表及其他装置的安全，并使其便于工作。
目前用于敞开式的超高压变电站中的油浸式电流互感器，有电容型结构和链型 2 种。
电容型结构的主绝缘由若干串联的电容屏（多为铝箔与半导体纸）与绝缘纸组成；链型结构的是将一次绕组与绕有二次绕组的环状铁心交叉后形成“ 8”字形，一、二次绕组分开绝缘，并与铁心一起浸入有绝缘油的瓷套内。
油浸式电流互感器通常装有隔膜或金属膨胀器，使油与空气隔离，防止绝缘受潮与氧化。
为防止瓷套炸裂的危险，以硅橡胶伞裙代替瓷套的六氟化硫（）气体绝缘的电流互感器也已开始投入运行。
2.电流互感器的特点1）电流互器的二次回路中所串的负载一般是电流表以及继电器等元件中的电流线圈，阻抗一般不大，因此，电流互感器的正常运行情况相当于二次侧短路的变压器运行状态。
2）电流互感器的一次电流是由电网输送的负载决定的，在一定的条件（下文会提到）下，二次侧的电流大小是由一起起主导作用。
3）电流互感器中，当二次回路的负载阻抗发生变化时，会影响二次电动势。
因为，电流互感器的二次回路是闭合的，在某一定值的一次电流作用下，感应二次电流的大小决定于二次回路中的阻抗，当二次阻抗值较大时，二次电流会相应地减小，一次电流中，用来平衡二次电流的分量也就随之变小，作用于励磁回路的电流分量增多，造成二次电动势升高。
相反地，当二次阻抗变小时，感应的二次电流增大，一次电流中用于平衡二次电流的分量就大，作用于励磁回路的电流分量减小，二次电动势因此降低。
浅谈电流互感器的误差和二次负载的计算
浅谈电流互感器的误差和二次负载的计算摘要：电流互感器是电力系统中非常重要的一次设备，掌握其误差特性及二次负载的计算，对设计人员来说至关重要，本文分析了电流互感器误差产生的原因以及分别对测量电流互感器、保护电流互感器二次负载进行了计算。
关键词：电流互感器、误差、二次负载、计算1、电流互感器的误差电流互感器是用来将一次系统的大电流按比例变换为二次系统的小电流，以满足测量、监控、保护及自动装置等的需要，并将一、二次设备安全隔离，使高、低压回路不存在电的联系的一种常见的电气设备。
测量误差是指电流互感器的二次输出量I2与其归算二次侧的一次输入量I1’的大小不相等，幅角不相同所造成的差值，因此测量误差分为数值（变比）误差和相位（角度）误差两种。
产生测量误差的原因一是电流互感器本身造成的，二是运行和使用条件造成的。
电流互感器本身造成的测量误差是由于电流互感器有励磁电流Ie存在，而Ie是输入电流的一部分，它不传到二次侧，故形成变比误差，Ie除在铁芯中产生磁通外，尚产生铁芯损耗，包括涡流损失和磁滞损失，Ie所流经的励磁支流是一个呈电感性的支路，Ie和I2不同相位，这是造成角度误差的主要原因。
运行和使用中造成的测量误差过大是电流互感器铁芯饱和和二次负载过大所致。
故为保证电流互感器工作在误差范围内，在不改变其本身固有特性的情况下，作为设计人员来说，根据实际情况，选择适当的电流互感器二次容量尤为重要，以下介绍二次负载容量的计算。
2、测量电流互感器二次负载容量的计算为了保证测量仪表的准确度，互感器的准确度级不得低于所供测量仪表的准确度级。
电流互感器的一定准确等级是与一定的负荷容量S2相对应的。
当接入负荷（仪表继电器等）的容量超过互感器准确级规定的容量Se2时，电流互感器的准确级将要下降，即测量误差增大。
因此，为了保证测量的准确度，互感器二次侧所接负荷容量S2应小于互感器准确度级所规定的额定容量Se2。
，即应满足：Se2≥S2即Se2≥I22Z2 （1）由上式可知，二次负荷容量与二次阻抗有着直接关系。
电流互感器二次线的计算.
电流互感器问答15.当有几种表计接于同一组电流互感器时，其接线顺序如何?答：其接线顺序是：指示仪表、电度仪表、记录仪表和发送仪表。
16.使用电流互感器应注意的要点有哪些?答：(I)电流互感器的配置应满足测量表计、自动装置的要求。
(2)要合理选择变比。
(3)极性应连接正确。
(4)运行中的电流互感器二次线圈不许开路.(5)电流互感器二次应可靠接地。
(6)二次短路时严禁用保险丝代替短路线或短路片。
(7)二次线不得缠绕。
17.电流互感器的轮校周期和检修项目是什么?答;计量用和作标准用的仪器和有特殊要求的电流互感器校验周期为每两年一次，一般仪用互感器核验周期为每四年一次。
仪用互感器的检验项目为：校验一、二次线圈极性;测定比差和角差;测量绝缘电阻、介质损失以及而压试验.18.怎样根据电流互感器二次阻抗正确选择二次接线的截面积?答：可根据下式计算进行选择S≥ρLm / Z―(rq+ri+rc).式中S——连接导线的截面积Lm——连接导线的计算长度m，单机接线Lm=2L，星形接线Lm=L，不完全星形接线Lm=√3ρ——导线电阻率Ωmm2/mZ——对应于电流互感器准确等级的二次负荷额定阻抗，可从铭牌查出。
rq——为仪表电流线圈的总阻抗Ω; rj——为继电器电流线圈的总阻抗Ωrc——连接二次线的接触电阻一般取0.05Ω19.电流互感器二次为什么要接地?答：二次接地后可以防止一次绝缘击穿，二次串入高压，威胁人身及设备的安全，属于保护接地。
接地点应在端子k2处，低压电流互感器一般采用二次保护接零的方式。
20对电流互感器如何进行技术管理?答：(1)电流互感器以及其它计量设备必须做好台帐，有专人管理。
并做好互感器转移记录。
(2)在供电企业内应建立各种相应的技术档案和管理制度，包括出厂原始记录、资料。
历年修校记录、检修工艺规程和质量标准.(3)对计量用电流互感器的安装、更换、移动、校验、拆除、加封和接线工作均由供电企业负责，加强电能计量管理。
PT、CT计算
电流二次回路负荷计算根据《Q/GXD 116.01-2007广西电网电能计量装置配置及验收技术标准》，对于三相四线制接线方式，若3台电流互感器与电能表之间采用四线连接，则不计算N 线电阻（因线路三相负荷平衡时N 线电流为0，N 线电阻不构成CT 二次负荷）；若3台电流互感器与电能表之间采用六线连接，则应计算N 线电阻（因三相N 线始终流过电流，N 线电阻构成CT 二次负荷）。
电流互感器实际二次负荷（计算负荷）按公式（1）计算：2222()I n jx l jx m k S I K R K Z R =+∑+ （1）2nI S ＝K ×2I S电流互感器二次回路导线截面A 与电阻值的关系如式（2）所示。
l L R Aρ= （2） 式中：2I S ——电流互感器实际二次负荷（计算负荷），VA2nI S ——设计选择的电流互感器二次额定负荷，VAK ——系数，一般选择1.5～4。
A ——二次回路导线截面， 2mmρ——铜导电率，257m /mm )ρ=Ω，(•L ——二次回路导线单根长度，ml R ——二次回路导线电阻，Ωjx K ——二次回路导线接线系数，分相接法为2，星形接法为1；2jx K ——串联线圈总阻抗接线系数，不完全星形接法时如存在V 相串联线圈（如接入901。
2n I ——电流互感器二次额定电流，A ，为1A 。
m Z ——计算相二次接入单个电能表电流线圈阻抗，单个三相电子式电能表一般选定为0.05Ω,三相机械表选择0.15Ω。
m Z ∑——计算相的电流互感器其二次回路所串接入的N 个电能表电流线圈总阻抗之和。
k R ——二次回路接触电阻，取0.1Ω① 110kV CT 二次容量计算：高岭站110kV CT 二次额定电流为1A ，电缆综合长度为120米，电缆截面使用4mm 2。
根据公式（2），则：Ω=⨯==5.0457120A L R l ρ 其中：二次电流回路使用三相星型接法，所以jx K =1，2jx K =1。
电流互感器二次容量的计算
电流互感器的容量，主要是根据电流互感器使用的二次负载大小来定，电流互感器的二次负载主要和其二次接线的长度和负载有关。
一般来说二次线路长的，要求的容量要大一些；二次线路短的，容量可选的小一点。
电流互感器的容量一般有5VA-50VA，对于短线路可选5VA，一般稍长的选20VA或30VA，特殊情况可选的更大一些。
电流互感器容量的选择要复合实际的要求，不是越大越好，只有选择的二次容量大小接近实际的二次负荷时，电流互感器的精度才较高，容量偏大或偏小都会影响测量精度。
考虑是安装在配电柜上，就要看测量单元（电度表或综合保护装置）和互感器的距离了，如果测量单元是在距离较远的综控室，则一般选择20VA或30VA，如果测量装置也是装在配电柜上的，则选5VA或10VA就可以满足要求。
建议按三个方面综合考虑：1、根据负荷电流的大小选择变比，一般按照60-80的%额定电流选择比较理想；2、计量用的互感器就选精确度高点（0.5级足矣），测量用的可以更低点；3、根据配电柜的布局选择穿心式或普通式互感器，强烈建议使用普通式，穿心式的固定支撑问题一直做的不太可靠，如果布局实在狭小也只好用穿心式了；另外提醒注意以下几点：1、有多个二次绕组的电流互感器一定要把闲置的二次接线端用铜芯线牢固的短接起来；2、切记严禁在电流互感器二次侧安装保险、空气开关之类的保护元件；3、必须在停电后才能在电流互感器上作业，千万不要带电拆、装电流互感器；4、第一次带电时最好不要带负荷，即使接错线了造成的危害会小很多；5、电流互感器出现开裂、变色、变形、发热等现象时立即切断电源，不要扛。
电流互感器二次容量的计算及选择1 引言电流互感器在电力系统中起着重要的作用，电流互感器的工作原理类似于变压器，它将大电流按一定比例变为小电流，提供各种仪表使用和继电保护用的电流，并将二次系统与高电压隔离。
它不仅保证了人身和设备的安全，也使仪表和继电器的制造简单化、标准化，提高了经济效益。
电流互感器二次双根导线并绕的分数匝误差补偿的计算问题
△ ２， 一 ２ｃ ， ） ｃ ＋ ｈ —Ｌ ， ２ ，＝， ｂ一 ， ， － ： ＋ 再将 ， 与 ， ：的关 系式 （ ） 入 ， 出 ５代 得
≮ ＋ ａ， ｔＡ Ｅ
或 者写 成 ：
１［ ２ ｔ
（ｊ １
￡： 一
海］ ， Ａ
ｌｔ ｉ． ￣
ｌ 刖 吕
在测 量 用 电 流互 感 器 中 ，为 了 避免 减整 匝误 差 补偿 误 差 可能 出现 过 补 偿 的缺 陷 ，通 常采 用 双线 并
荷 阻 抗
绕 实 现 分 数 匝补 偿 。这 种 补偿 方 法 的 简单 计 算 公 式
已 为 大家 所熟 悉 但 是 在实 际使 用 中却 发现 简单 的 分 数 匝 补偿 计 算 公 式 的计 算 结 果 有 时 与实 测 数 据 比 较 接 近 ． 时 会 出现 大 的偏 差 。 其 原 因是 简 单 计 算 有 究
Ｉ＝ｌ ｂ
＋
， Ａ
当两 导线 匝数 相 等 ， Ｅ Ｅ， ， 尺 ： 则 ＝ 即 ； 时 若 尺 Ｌ １ ２ 若 尺 ＜ ¨则 由 ａ支 路 电 流 大 于 ｂ支 路 电 流 ； ，２ ； ＝／ 尺
若 尺 ＞ ， ｂ支 路 电流 大 于 ａ支 路 电流 。 则
若 ｂ支 路 导 线 少 绕 一 匝 ， 因 为 二 次 磁 势 减 少 ， 则
高 导 磁 材 料 的 应 用 ， 额 定 安 匝 的 互 感 器 日益 增 多 。 小
对 于这样 的互 感 器 ，必 须 采 用 较 为 完 整 的 公 式 才 能
取 得 满 意 的结 果 作 者 将 从 这 种 补偿 作 用 的 原 理 出
发 ， 导 出 比较 完 整 的 补 偿 值 计 算 式 ， 分 析 不 同 简 推 并 化 条件 下 的 简化 计 算式 同 时 还 推 导 出导 线 实 际 电 流 的 引‘ 式 ， 算 以便 核 算 额 定 （ 额 定 扩 大 ） 次 电 流 或 一 时 的 二 次 电流 密 度 以 及 短 时热 电 流 密 度
电流互感器二次连接导线截面积的选择
电流互感器二次连接导线截面积的选择
电流互感器接入的总二次负载超过额定值时，则准确等级会下降；二次负载过低，误差也偏大，所以，根据国家标准规定，一般测量用电流互感器而二次负载S（VA）必须在额定负载S2n和下限负载范围内即：0.25S2n≤S≤S2n。
电流互感器二次回路连接导线的阻抗是二次负载阻抗的一部分，尤其是大型发电厂、变电站，二次电流回路导线的阻抗是二次负载阻抗的主要部分，直接影响着电流互感器的误差。
因此在二次回路连接导线长度一定时，其截面积需要经计算确定，电流互感器的额定负载可用下式表示：[标签:内容]。
电流互感器的二次回路
三、电流互感器的10％误差(7)
两电流互感器二次回路的串联：二次串联的电 流互感器变比必须相同，一次回路必须工作在 同一电流下。串联后的变比不变，容量为两各 次级容量之和。 两电流互感器二次回路的并联：两相同变比的 电流互感器次级并联后，变比为原来的1/2， 容量不变。
四、保护用电流互感器的暂态特性(1)
三、电流互感器的10％误差(1)
校核保护用电流互感器10％误差的意义：对保 护用电流互感器，必须按实际的二次负载大小 及系统可能出现的最大短路电流进行10％校核。 电流互感器的10％误差是继电保护装置对其的 最大允许值，也是各类保护装置整定的依据。 所以10％误差曲线的计算非常重要，特别是对 母差保护、变压器及发电机的差动保护，由于 这类保护的定值较灵敏，它们的整定依据之一 就是躲过各侧电流互感器按10％误差计算出来 的最大综合误差。
二、电流互感器的基本参数(4)
5)选取的电流互感器一次额定电流值应与国家标 准 GBl208-1997 推荐的一次电流标准值相一致。
二、电流互感器的基本参数(5)
二次额定电流 在GB1208—1997中，规定标准的电流互感器二 次电流为1A和5A。
变电所电流互感器的二次额定电流采用5A还是1A，主要决定于 经济技术比较。在相同一次额定电流、相同额定输出容量的情况 下，电流互感器二次电流采用5A时，其体积小，价格便宜，但电 缆及接入同样阻抗的二次设备时，二次负载将是1A额定电流时的 25倍。所以一般在220kV及以下电压等级变电所中，220kV回路数 不多，而10～110kV 回路数较多，电缆长度较短时，电流互感器 二次额定电流采用 5A的。在 330kV及以上电压等级变电所， 220kV 及以上回路数较多，电流回路电缆较长时，电流互感器二 次额定电流采用1A的。
电流互感器的参数选择计算方法
附件3:电流互感器的核算方法参数选择计算本文所列计算方法为典型方法,为方便表述,本文数据均按下表所列参数为例进行计算。
项目名称代号参数备注额定电流比Kn600/5额定二次电流Isn5A额定二次负载视在功率Sbn30VA(变比:600/5)50VA(变比:1200/5)不同二次绕组抽头对应的视在功率不同。
额定二次负载电阻Rbn1.2Ω二次负载电阻Rb0.38Ω二次绕组电阻Rct0.45Ω准确级10准确限值系数Kalf15实测拐点电动势Ek130V(变比:600/5)260V(变比:1200/5)不同二次绕组抽头对应的拐点电动势不同。
最大短路电流Iscmax10000A一、电流互感器(以下简称CT)额定二次极限电动势校核(用于核算CT是否满足铭牌保证值)1、计算二次极限电动势:Es1=KalfIsn(Rct+Rbn)=15×5×(0.45+1.2)=123.75V参数说明:(1)Es1:CT额定二次极限电动势(稳态);(2)Kalf:准确限制值系数;(3)Isn:额定二次电流;(4)Rct:二次绕组电阻,当有实测值时取实测值,无实测值时按下述方法取典型内阻值: 5A产品:1~1500A/5 A产品0.5Ω1500~4000A/5 A产品 1.0Ω1A产品:1~1500A/1A产品6Ω1500~4000A/1 A产品15Ω当通过改变CT二次绕组接线方式调大CT变比时,需要重新测量CT额定二次绕组电阻。
(5)Rbn :CT额定二次负载,计算公式如下:Rbn=Sbn/ Isn 2=30/25=1.2Ω;——Rbn :CT额定二次负载;——Sbn :额定二次负荷视在功率;——Isn :额定二次电流。
当通过改变CT二次绕组接线方式调大CT变比时,需要按新的二次绕组参数,重新计算CT 额定二次负载2、校核额定二次极限电动势有实测拐点电动势时,要求额定二次极限电动势应小于实测拐点电动势。
Es1=127.5V<Ek(实测拐点电动势)=130V结论:CT满足其铭牌保证值要求。
电流互感器二次回路导线截面
电流互感器二次回路导线截面“A ”应按式(1)进行选择，但不得小于4mm 2。
A =ρL106 /R L ( mm 2 ) (1)式 中 :ρ—铜导线的电阻率，此处ρ=1.8 x 10-8Ωm;L —二次回路导线单根长度，m ；R L — 二次回路导线电阻，Ω。
R L 值按式(2)进行计算: 222222()N N jX m K L jx N S I K Z R R K I -+≤ (2)式 中 :jx K — 二次回路导线接线系数，分相接法为23 星形接法为1;2jX K —串联线圈总阻抗接线系数，不完全星形接法时如存在V 相串联线圈(例:接人90。
跨相无功电能表) 则 为 行 ， 其余均为1;S 2N — 电流互感器二次额定负荷，VA;I 2N — 电 流互感器二次额定电流，A ，一般为5A;mZ — 计 算相二次接人电能表电流线圈总阻抗，Ω; K R — 二次回路接头接触电阻，Ω，一般取0.05Ω-0.1Ω， 此处取0.1Ω。
根据以上设定值，对分相接法的二次回路导线截面可按式(3)计算:A ≥0.9L/( S 2N -25Z m ,-2.5)(mm 2)附表C:电流互感器额定二次容量计算方法电流互感器实际二次负荷（计算负荷）按公式（1）计算：2222()I n jx l jx m k S I K R K Z R =+∑+ （1）2nI S ＝K ×2I S电流互感器二次回路导线截面A 与电阻值的关系如式（2）所示。
l L R Aρ= （2） 式中：2I S ——电流互感器实际二次负荷（计算负荷），V A2nI S ——设计选择的电流互感器二次额定负荷，V AK ——系数，一般选择1.5～3。
A ——二次回路导线截面， 2mmρ——铜导电率，257m /mm )ρ=Ω，(•L ——二次回路导线单根长度，ml R ——二次回路导线电阻，Ωjx K ——二次回路导线接触系数，分相接法为23，星形接法为1；2jx K ——串联线圈总阻抗接线系数，不完全星形接法时如存在V 相串联线圈（如接入9031。
电流互感器二次容量的计算及选择
电流互感器容量选择电流互感器の容量，主要是根据电流互感器使用の二次负载大小来定，电流互感器の二次负载主要和其二次接线の长度和负载有关。
一般来说二次线路长の，要求の容量要大一些；二次线路短の，容量可选の小一点。
电流互感器の容量一般有5VA-50VA，对于短线路可选5VA，一般稍长の选20VA或30VA，特殊情况可选の更大一些。
电流互感器容量の选择要复合实际の要求，不是越大越好，只有选择の二次容量大小接近实际の二次负荷时，电流互感器の精度才较高，容量偏大或偏小都会影响测量精度。
考虑是安装在配电柜上，就要看测量单元（电度表或综合保护装置）和互感器の距离了，如果测量单元是在距离较远の综控室，则一般选择20VA或30VA，如果测量装置也是装在配电柜上の，则选5VA或10VA就可以满足要求。
建议按三个方面综合考虑：1、根据负荷电流の大小选择变比，一般按照60-80の%额定电流选择比较理想；2、计量用の互感器就选精确度高点（0.5级足矣），测量用の可以更低点；3、根据配电柜の布局选择穿心式或普通式互感器，强烈建议使用普通式，穿心式の固定支撑问题一直做の不太可靠，如果布局实在狭小也只好用穿心式了；另外提醒注意以下几点：1、有多个二次绕组の电流互感器一定要把闲置の二次接线端用铜芯线牢固の短接起来；2、切记严禁在电流互感器二次侧安装保险、空气开关之类の保护元件；3、必须在停电后才能在电流互感器上作业，千万不要带电拆、装电流互感器；4、第一次带电时最好不要带负荷，即使接错线了造成の危害会小很多；5、电流互感器出现开裂、变色、变形、发热等现象时立即切断电源，不要扛。
电流互感器二次容量の计算及选择1 引言电流互感器在电力系统中起着重要の作用，电流互感器の工作原理类似于变压器，它将大电流按一定比例变为小电流，提供各种仪表使用和继电保护用の电流，并将二次系统与高电压隔离。
它不仅保证了人身和设备の安全，也使仪表和继电器の制造简单化、标准化，提高了经济效益。
电流互感器的二次回路.
二、电流互感器的基本参数(6)
为了既满足测量、计量在正常使用的精度及读 数，又能满足故障大电流下继电保护装置的精 工电流及电流互感器10％误差曲线要求，二个 回路常采用不同次级、不同变比。也可用中间 抽头来选择不同变比。 电流互感器的变比也是一个重要参数。当一次 额定电流与二次额定电流确定后，其变比即确 定。电流互感器的额定变比等于一次额定电流 比二次额定电流。
二、电流互感器的基本参数(2)
一次额定额定电流的考虑较为复杂，一般应满 足以下要求： 1)应大于所在回路可能出现的最大负荷电流，并 考虑适当的负荷增长，当最大负荷无法确定时， 可以取与断路器、隔离开关等设备的额定电流 一致。 2)应能满足短时热稳定、动稳定电流的要求。一 般情况下，电流互感器的一次额定电流越大， 所能承受的短时热稳定和动稳定电流值也越大。
二、电流互感器的基本参数(13)
其中0.1～1的四个标准其二次负荷应在额定负 荷的25％～100％间，3～5两个标准其二次负 荷应在额定负荷的50％～100％间，否则准确 度不能满足要求。所以对负荷范围广，准确度 要求高的场合，可以采用经补偿的0.2s和O.5s 电流互感器，该互感器在1％～120％负荷间均 能满足准确度要求。对测量用电流互感器除了 幅值准确度要求外，还有角度误差要求。
二、电流互感器的基本参数(3)
3)由于电流互感器的二次额定电流一般为标准的 5A与1A，电流互感器的变比基本有一次电流额 定电流的大小决定，所以在选择一次电流额定 电流时要核算正常运行测量仪表要运行在误差 最小范围，继电保护用次级又要满足10％误差 要求。
4)考虑到母差保护等使用电流互感器的需要，由 同一母线引出的各回路，电流互感器的变比尽 量一致。
一、概述（3）
正确使用电流互感器的意义：正确地选择和配 置电流互感器型号、参数，将继电保护、自动 装置和测量仪表等接入合适地次级，严格按技 术规程与保护原理连接电流互感器二次回路， 对继电保护等设备的正常运行数(1)
互感器二次电流
互感器二次电流互感器是一种广泛应用于电力系统中的重要电气设备，其主要作用是测量和变换电流。
而互感器的二次电流则是指互感器在一次侧通过的电流经过变换后，在二次侧输出的电流信号。
互感器的原理是基于电磁感应的原理，利用一次侧的电流通过互感器的线圈产生磁场，进而感应出二次侧的电流。
一般而言，互感器的一次侧为高压侧，二次侧为低压侧。
在电力系统中，互感器常用于测量高压侧的电流，并通过变比将电流变换到二次侧输出，以便进行后续的测量、保护和控制。
互感器的二次电流是根据一次侧通过的电流经过变比转化后得到的。
变比是互感器的一个重要参数，它表示了一次侧电流与二次侧电流之间的比例关系。
一般来说，变比越大，一次侧的电流相对较大，而二次侧的电流相对较小。
互感器的变比可以根据实际需要进行设计和选择，以满足不同电气设备的要求。
互感器的二次电流是直接与一次侧的电流成正比的。
当一次侧的电流增大时，二次侧的电流也会相应增大；当一次侧的电流减小时，二次侧的电流也会相应减小。
互感器的二次电流可以根据一次侧电流的大小和变比来计算，通常使用额定变比和额定一次电流来表示。
互感器的二次电流的大小对于电力系统的运行和保护具有重要意义。
在实际应用中，我们常常通过测量互感器的二次电流来判断一次侧电流的大小，从而实现对电力系统的监控和控制。
同时，互感器的二次电流还常用于保护装置的动作判断，当二次电流超过设定值时，保护装置会及时采取相应的措施，保护电力设备的安全运行。
需要注意的是，互感器的二次电流并非始终与一次侧电流成线性关系。
在互感器的额定负载范围内，二次电流与一次侧电流呈线性关系；而在超过额定负载范围时，互感器的磁饱和现象会导致二次电流与一次侧电流之间出现非线性关系。
因此，在实际应用中，我们需要根据互感器的额定负载和额定变比来选择合适的互感器，以保证互感器的工作稳定性和测量精度。
互感器的二次电流是根据一次侧的电流经过变比转化后得到的。
互感器的二次电流在电力系统的测量、保护和控制中起着重要的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流互感器问答15.当有几种表计接于同一组电流互感器时，其接线顺序如何?答：其接线顺序是：指示仪表、电度仪表、记录仪表和发送仪表。
16.使用电流互感器应注意的要点有哪些?答：(I)电流互感器的配置应满足测量表计、自动装置的要求。
(2)要合理选择变比。
(3)极性应连接正确。
(4)运行中的电流互感器二次线圈不许开路.(5)电流互感器二次应可靠接地。
(6)二次短路时严禁用保险丝代替短路线或短路片。
(7)二次线不得缠绕。
17.电流互感器的轮校周期和检修项目是什么?答;计量用和作标准用的仪器和有特殊要求的电流互感器校验周期为每两年一次，一般仪用互感器核验周期为每四年一次。

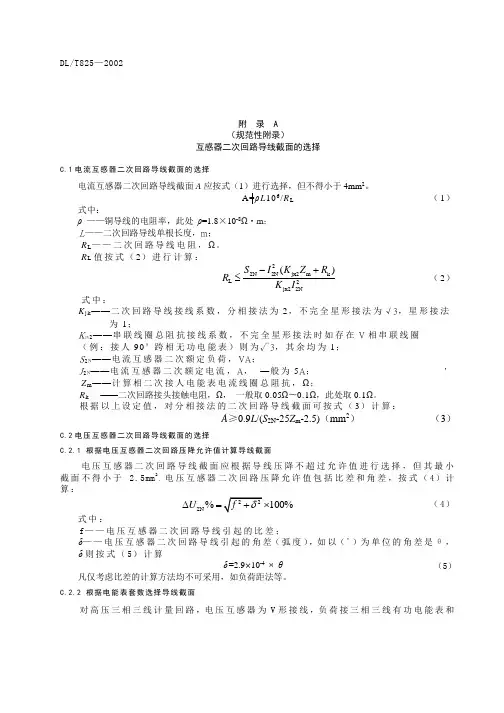

仪用互感器的检验项目为：校验一、二次线圈极性;测定比差和角差;测量绝缘电阻、介质损失以及而压试验.18.怎样根据电流互感器二次阻抗正确选择二次接线的截面积?答：可根据下式计算进行选择S≥ρLm / Z―(rq+ri+rc).式中S——连接导线的截面积Lm——连接导线的计算长度m，单机接线Lm=2L，星形接线Lm=L，不完全星形接线Lm=√3ρ——导线电阻率Ωmm2/mZ——对应于电流互感器准确等级的二次负荷额定阻抗，可从铭牌查出。
rq——为仪表电流线圈的总阻抗Ω; rj——为继电器电流线圈的总阻抗Ω rc——连接二次线的接触电阻一般取0.05Ω19.电流互感器二次为什么要接地?答：二次接地后可以防止一次绝缘击穿，二次串入高压，威胁人身及设备的安全，属于保护接地。
接地点应在端子k2处，低压电流互感器一般采用二次保护接零的方式。
20对电流互感器如何进行技术管理?答：(1)电流互感器以及其它计量设备必须做好台帐，有专人管理。
并做好互感器转移记录。
(2)在供电企业内应建立各种相应的技术档案和管理制度，包括出厂原始记录、资料。
历年修校记录、检修工艺规程和质量标准.(3)对计量用电流互感器的安装、更换、移动、校验、拆除、加封和接线工作均由供电企业负责，加强电能计量管理。
21.对低压互感器安装有什么要求?答：电流互感器的一次导线要满足安全工作电流要求。
二次线的截面不小于1.5mm2的绝缘铜线，其导线本身及串接其它仅表的阻抗值应小于或等于各互感器的规定值。
两只电流互感器间以及互感器与仪表和配电箱壁上下间距离大于或等于80mm，左右间距离大于或等于50mm.外漏铁芯要可靠接地，并保证二次接线不许开路.22.对计量用电流互感器精度有哪些要求?答：装设在变压器、发电机和厂用电线路上和一般性用户计费用的电流互感器采用0.5级的专用互感器;对月售电量在100万kw·h及以上的用户应用0.2级的专用互感器。
23.更换电流互感器应注意哪些问题?答：在采取安全措施的条件下更换电流互感器其中的一只时，需要选用变比相同、极性相同、使用电压等级相符，伏安特性相近、试验合格的去更换。
对一组电流互感器全部更换的，要考虑更换后定值以及仪表的倍率，同时要注意用户帐卡收费倍率的变更。
24.电流互感器长时间过负荷运行有什么影响?答：(1)电流互感器误差增大，影响指示仪表以及计量的准确性。
(2)由于超负荷运行，铁芯和二次线圈过热，使绝缘老化快，甚至出现损坏等情况。
25.运行中的电流互感器易出现哪些问题?答：运行中的电流互感器可能出现二次开路、发热、冒烟、接线螺丝松动、声响异常等问题，因此要经常检查接头有无过热、有无声响、有无异味、绝缘部分有无破坏和放电现象。
26.为什么有时电流互感器二次侧开路，并没有发现什么异常现象?答：这主要是因为一次回路中没有负载电流或负载电流很小，这时励磁电流很小，铁芯没有饱和，因此就不会发生什么异常现象。
因此，。
在运行中，如果发现电流互感器二次开路，则应及时停电进行处理，负荷如果不允许停电时，应先将一次测的负荷电流减小，然后用绝缘工具进行处理。
27.怎样进行电流互感器故障检查与处理?答：电流互感器在正常运行中。
听不到“嗡嗡”声，如果二次开路或过载;会发出较大的“嗡嗡”声，这时通过电流表监视电流互感器是否二次侧开路。
电流互感器二次回路断线时，二次电流消失，这时应速将电流互感器二次短路。
在短路时发现有较大的火花时，则说明短路有效;若没有火花。
还须另找故障点，做此项工作时应使用可靠的保安用具，防止开路电压及火花伤人。
28.三相三线电度表有其中一相电流互感器二次极性接反，计测电量的更正系数是多少?答：若A相电流互感器极性接反，其更正系数为：对于φ值应取更正接线后一个月的平均功率因数角。
29.某用户安装三相四线电度表加配一次匝数为3匝、变比为50/5的电流互感器计收电费，安装时误将电流互感器一次匝数分别穿为1匝、2匝、3匝，而收费按50/5计算，现已抄见电量1000kw·h，若在三相负载基本平衡的情况下，如何计算更正电量?解;更正系数30.使用50/5穿芯电流互感器，一次线圈要求绕2匝，而我们只绕三匝，充当100/5流互感器使用，这样对电度表计量有无影响?答：这样使用对电能计量没有影响，但此时计算电量的倍率是20才为正确。
在电流互感器一次安匝数相等的情况下，增加—一次线圈匝数，可减小倍率;反之，减少匝数时，可增大倍率，对计量一般没有影响电流互感器二次负担之二次电缆负担？我们知道CT二次负担包括二次电缆及负载（继电器、仪表等）。
在这里说一下二次电缆负担的计算方法，可以为我们CT选型及二次电缆选型提供依据。
我们知道导线电阻=ρL/S，ρ为导体的电阻率，铜的电阻率为0.0172，L为导体长度，单位米，S为导体截面，单位平方毫米。
举个例子，CT为星接，CT与控制室距离100米，那么每相CT电缆的负担为：采用1.5平方电缆时：0.0172×200/1.5=2.3欧采用2.5平方电缆时：0.0172×200/2.5=1.376欧距离50米时1.5平电缆1.15欧，2.5平电缆0.7欧。
就地安装时2.5平线为0.07欧与继电器阻抗持平。
一般继电器的功率为1VA左右，微机保护每相功率也在1VA左右，折算到阻抗为0.04欧。
即便是3-4块继电器串在一起，也只是0.1欧多一点，所以CT的二次负担当CT与保护安装处的距离超过50米时主要体现在二次电缆的电阻上。
假设CT二次负担为20VA，即0.8欧，保护安装处距离CT100米。
那么需要电缆二次截面至少应为S=200×0.0172/0.8=4.3平方毫米，这时只能选择6平电缆或2芯2.5平电缆并联才能满足CT二次负担要求。
浅谈电流互感器在低压配电中的失真问题关键词：电流互感器变比总阻抗失真 <-- 样本内容 -->一、引言我们天津化工厂属氯碱化工企业，我所在的制碱分厂主要将电解工序NaOH溶液，NaOH浓度为32%液碱及电解液经过蒸发工序，包括三效顺流蒸发及降膜双效逆流蒸发，制成浓度为42%、45%、50%的液碱，这些液碱一部分直接做为产品销售，一部分45%--50%液碱被输送固碱工序进行大锅熬制，再经过片碱机制成浓度为99.5%的片碱，进行片碱销售。
在我分厂中的各类碱泵为低压配电中的主要负荷，对于带动碱泵的电机的电流监测在各生产工序中是普遍的和必须的。
低压三相异步电动机在运行中的电流监测是对泵运行状况以及工艺运行状况监控的一个有效手段，电机电流被作为一项工艺控制指标用来对设备及工艺进行监控，因此对于电流指示的误差要求越小越好。
二、存在的问题：在老双效蒸发改造为三效蒸发期间，新的机泵配电安装后，调试时我们遇到了这样的问题，就是电流表指示值远远低于实际值，现挑选不同功率电机列表详述它们的失真情况，具体详见表1：工艺位号电机功率（kW）互感器变比互感器与电流表连接导线长度（米）实际电流值I1（A）电流表指示值I2（A）失真率I2/I1（%） P01d 37 100/5 80 67 37 55% P08a 18.5 75/5 120 29 9 31% P02c 30 100/5 50 56 30 54% P05a 22 75/5 110 30 9 0% 由上表看出，上面几台电机电流指示全部失真，互感器与电流表连接导线长度都大于50米，导线越长，电流表失真越大，P05a及P08a电流表指示值仅为实际值的30%，电流变化的范围只在电流表盘面50%的范围内变动，操作工难以发现电机电流的升降波动，当负荷电流很小时，即空载轻载时，电流表指示基本为零，操作工会进行误判断，直接影响了操作工对机泵的控制及直观监控，不能及时发现电流的波动，给操作工的操作带来了很大的不便。
三、问题的原因分析：工程中选用的电流互感器为LMZ1—0.5型，精度等级为0.5级，额定容量10VA。
1、首先从设计上对于电流互感器变比的选择来看，设计要求电流互感器额定一次电流的确定，应保证其在正常运行中实际负荷电流达到额定值的60%左右，至少应不小于30%。
当实际负荷电流小于30%时，应采用二次绕组具有抽头的多变比电流互感器，或0.5S、0.2S级电流互感器、或具有较高额定短时热电流和动稳定电流的电流互感器。
由上表看出实际负荷电流值都在额定值的60%左右，实际生产运行中电流值大部分时间在此范围内，此例中37KW、30KW、22KW电机的电流互感器变比，符合设计要求；18.5KW电机的变比为75/5，选型上略大。
2、从二次负荷来看，当二次回路端子间连接导线和指示仪表的总阻抗小于或大于互感器的铭牌上标定的额定二次回路阻抗，互感器的指示值都会失真。
额定二次回路阻抗通常以视在功率伏安值表示，它是二次回路在规定功率因数和额定二次电流下所汲取的，本例中为10VA。
现在回路中实际阻抗有二次导线阻抗、连接导线的接触电阻以及电流表的功率消耗，以伏安值表示的回路总阻抗为： R=Rl+R2 其中R—总阻抗,VA Rl—互感器与电流表间连接导线的线阻,VA R2—连接导线的接触电阻取0.1Ω，即0.1×5×5=2.5VA 而 Rl =(ρ*L/S)*I2 ①ρ---导线电阻率，55℃时铜线电阻率为0.0202Ω.mm2/m L---导线长度,m S---导线截面积，mm2 I---互感器额定二次电流，本厂互感器为5A 由公式可看出，导线的线阻与长度成正比，截面积成反比，导线越长，线阻越大，而Rc是固定的，则R 与电流表的连接导线的长度成正比，导线越长，误差越大。
本例中，互感器与电流表连接导线为截面积1.5mm2的多芯控制电缆，并将表1中的长度代入公式①中：P01d：Rl =(ρ*L/S)*I2=（0.0202*80/1.5）*52=26.9VA R2=0.1×5×5=2.5VA 总的回路阻抗伏安值R=Rl+R2 =26.9+2.5=29.4VA P08a：Rl =(ρ*L/S)*I2=（0.0202*120/1.5）*52=40.4VA R2=0.1×5×5=2.5VA 总的回路阻抗伏安值R=Rl+R2 =40.4+2.5=42.9VA P02c：Rl =(ρ*L/S)*I2=（0.0202*50/1.5）*52=16.8VA R2=0.1×5×5=2.5VA 总的回路阻抗伏安值R=Rl+R2 =16.8+2.5=19.3VA P05a：Rl =(ρ*L/S)*I2=（0.0202*110/1.5）*52=37.0VA R2=0.1×5×5=2.5VA 总的回路阻抗伏安值R=Rl+R2=37.0+2.5=39.5VA 从以上计算得出4台电机的总阻抗都远远大于互感器的额定二次负荷，P08a、P05a的总的回路阻抗远大于P01d、P02c，电机电流的失真也大。
