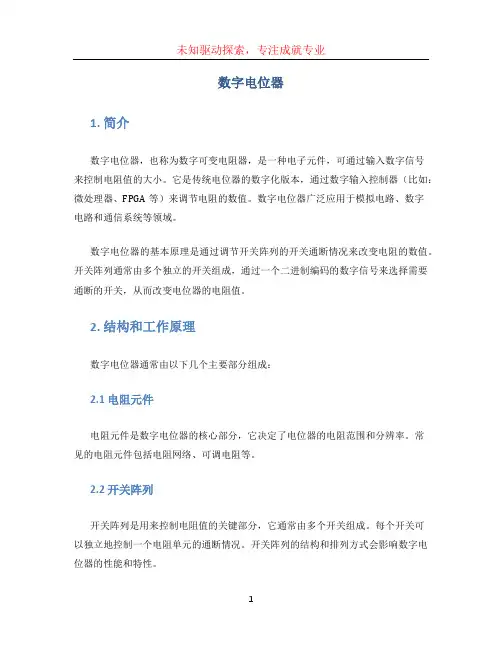

数字电位器1. 简介数字电位器，也称为数字可变电阻器，是一种电子元件，可通过输入数字信号来控制电阻值的大小。
它是传统电位器的数字化版本，通过数字输入控制器（比如：微处理器、FPGA等）来调节电阻的数值。
数字电位器广泛应用于模拟电路、数字电路和通信系统等领域。
数字电位器的基本原理是通过调节开关阵列的开关通断情况来改变电阻的数值。
开关阵列通常由多个独立的开关组成，通过一个二进制编码的数字信号来选择需要通断的开关，从而改变电位器的电阻值。
2. 结构和工作原理数字电位器通常由以下几个主要部分组成：2.1 电阻元件电阻元件是数字电位器的核心部分，它决定了电位器的电阻范围和分辨率。
常见的电阻元件包括电阻网络、可调电阻等。
2.2 开关阵列开关阵列是用来控制电阻值的关键部分，它通常由多个开关组成。
每个开关可以独立地控制一个电阻单元的通断情况。
开关阵列的结构和排列方式会影响数字电位器的性能和特性。
2.3 数字编码器数字编码器用于将输入的数字信号转换为对应的开关控制信号。
常见的数字编码方式有二进制编码、格雷码等。
数字电位器的工作原理如下： 1. 输入数字信号经过数字编码器产生对应的开关控制信号。
2. 开关控制信号驱动开关阵列中的开关进行通断操作。
3. 根据开关阵列的通断情况，电阻元件的电阻值发生相应的改变。
4. 输出电路读取电位器的电阻值并进行相应的处理。
3. 应用数字电位器在电子工程领域有着广泛的应用，包括但不限于以下几个方面：3.1 模拟电路中的电压和电流调节数字电位器可以通过改变其电阻值来调节模拟电路中的电压和电流大小。
通过精确控制数字输入信号，可以实现对电路参数的精确调节。
3.2 数字电路中的电压参考数字电路中常需要精确的电压参考值，数字电位器可以用作电压参考源。
通过调节电位器的电阻值，可以实现对电路中的电压参考值的调节和校准。
3.3 通信系统中的增益和衰减控制数字电位器可以用于调节通信系统中的信号增益和衰减。
数字电位器常见问题及应用经验总结
对于设计人员而言，数字电位器正变得越来越重要，它们具有很多优点，但也存在很多限制。
下面比较机械电位器，数字电位器的共同点和区别，并由此帮助读者了解如何使用数字电位器。
电位器的出现有很长的历史，它以各种方式应用在广泛的领域，如常数调整和测量领域。
最常见的莫过于设定和微调电阻值来微调电路，设置电平和调整增益等。
电位器也被用来设计机器人和工业设备中的位置反馈。
针对电位器需要考虑的各个方面，需针对特定应用的各种需求来设置。
如电位器上的最大电压，各臂所能提供的最大电流，能允许消耗的最大功率以及最需要考虑的电阻问题。
从功率到噪声的各个方面。
单个电阻的误差通常有+/-20%到+/-5%，温度也会造成电阻值的漂移，所以需要考虑电位器的精度，线性，单调性与否，是否考虑设计中其它因素。
比如人耳对声音的频率响应将比较重要。
断电与加电时电阻的变化，成本和体积，还有可靠性如装配，潮湿等。
在爱迪生一千多项的发明当中,电位器总是为人们所遗忘。
它是在十九世纪七十年代被发明并应用在开关中。

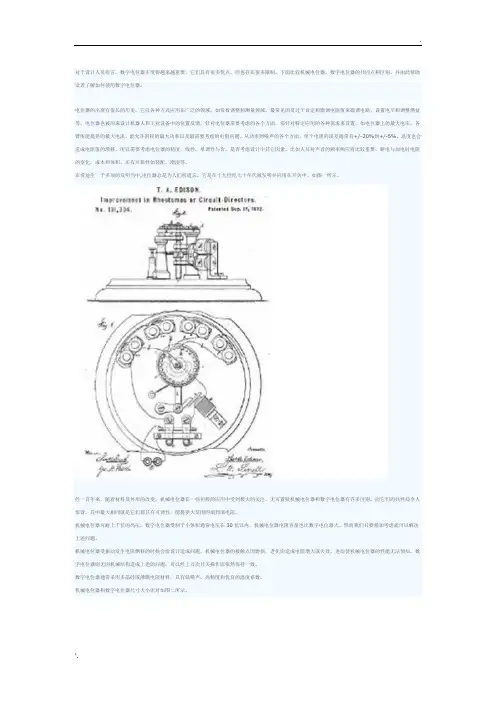

如图一所示。
经一百年来，随着材料及外形的改变，机械电位器在一些初级的应用中受到极大的关注。
无可置疑机械电位器和数字电位器有许多区别，而它们的共性却令人惊讶。
其中最大相同就是它们都具有可调性，能提供大范围的端到端电阻。
机械电位器可耐上千伏的高压，数字电位器受制于小体积通常电压在30伏以内。
机械电位器电阻容量也比数字电位器大。
然而我们只要稍加考虑就可以解决上述问题。
机械电位器受振动发生电阻飘移的时候会给设计造成问题。
机械电位器的接触点因磨损，老化而造成电阻增大或失效，进而使机械电位器的性能无法预知。
数字电位器则无因机械结构造成上述的问题，可以经上万次开关操作而依然保持一致。
数字电位器通常采用多晶硅或薄膜电阻材料，具有低噪声，高精度和优良的温度系数。
机械电位器和数字电位器尺寸大小比对如图二所示。
数字电位器另一个显著优点是可编程性，它可以象EEPROM一样电压编程来调节电阻，可以取代电压跟随器，还可以象数模转换器一样来控制或设置电压电流。
数字电位器在电源上的应用
０ 引言 某产品探测器的灵敏度是通过供电电源来进行
调节的。当目标信号过大时，探测器输出的信号较 大，噪音也大，不利于产品的控制，需要调节探测器 的电源，使电源电压变小，降低探测器的灵敏度；当 目标信号过小时，探测器输出信号过小，影响产品的 控制，可以调节探测器的电源，使电源电压变大，提 高探测器的灵敏度，因此需要一个可控的直流电源， 但在早期的设计过程中是达不到的。随着科学技术 的发展，特别是数字电位器的出现，使可控电源成为 可能。 １ 集成稳压电路原理分析
我们平常所用的可调电源较多，其中由 ＬＭ３１７ 集成稳压电路构成 的 应 用 电 路 较 为 常 见。ＬＭ３１７ 尺寸小，性能指标好，使用灵活简单，是近年来广泛 应用的 产 品。 ＬＭ３１７具 有 典 型 的 三 端 稳 压 器 结 构 （外形如图 １所示），同时输出电压可在（１２～３５）Ｖ
之间连续调节，输出电流最大为 １Ａ，最小为 ５ｍＡ。 基准电压为 １２５Ｖ，即 ２脚输出端与 １脚调整端之 间固定不变的电压值。
朱鹏等：数字电位器在电源上的应用
６１

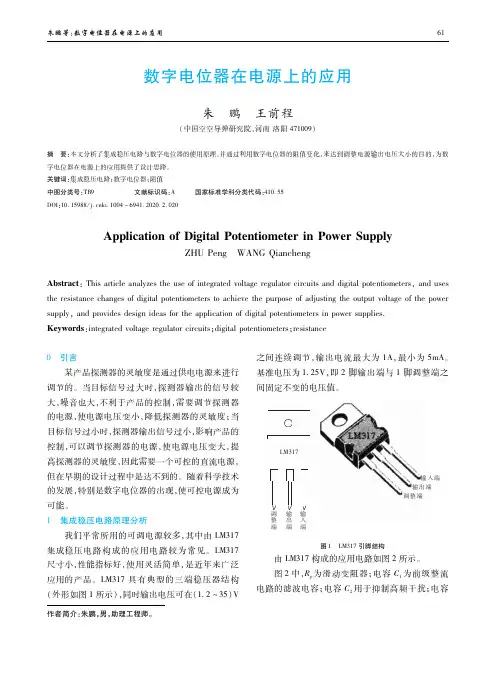

数字电位器在电源上的应用
