FP93参数及程序简易操作说明

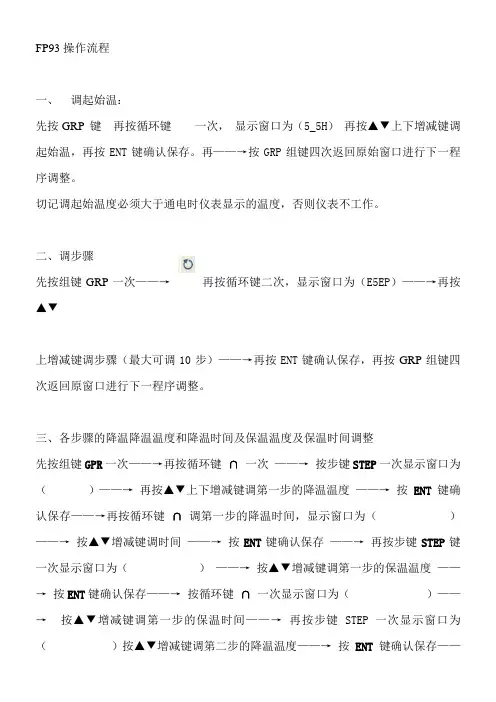

FP93操作流程
FP93操作流程一、调起始温：先按GRP 键再按循环键一次，显示窗口为（5_5H）再按▲▼上下增减键调起始温，再按ENT键确认保存。
再——→按GRP组键四次返回原始窗口进行下一程序调整。
切记调起始温度必须大于通电时仪表显示的温度，否则仪表不工作。
二、调步骤先按组键GRP一次——→再按循环键二次，显示窗口为（E5EP）——→再按▲▼上增减键调步骤（最大可调10步）——→再按ENT键确认保存，再按GRP组键四次返回原窗口进行下一程序调整。
三、各步骤的降温降温温度和降温时间及保温温度及保温时间调整先按组键GPR一次——→再按循环键∩一次——→按步键STEP一次显示窗口为（）——→再按▲▼上下增减键调第一步的降温温度——→按ENT 键确认保存——→再按循环键∩调第一步的降温时间，显示窗口为（）——→按▲▼增减键调时间——→按ENT键确认保存——→再按步键STEP键一次显示窗口为（）——→按▲▼增减键调第一步的保温温度——→按ENT键确认保存——→按循环键∩一次显示窗口为（）——→按▲▼增减键调第一步的保温时间——→再按步键 STEP 一次显示窗口为（）按▲▼增减键调第二步的降温温度——→按ENT 键确认保存——→再按循环键∩调第二步的降温时间，显示窗口为（）——→按▲▼增减键调时间——→按ENT键确认保存——→再按步键STEP键一次显示窗口为（）——→按▲▼增减键调第二步的保温温度——→按ENT键确认保存以下第三步到第十部参照第一步，第二步的方法以上简易流程如下：一调超始温度GRP ——→∩——→∩——→▲▼——→ ENT二调步骤GRP ——→∩——→∩——→▲▼——→ ENT三各步骤的降温温度和降温时间及保温温度和保温时间调整：GRP ——→∩——→ STEP ——→▲▼——→ENT ——→∩——→▲▼——→ENT ——→STEP ——→▲▼——→ENT ——→∩——→▲▼——→ENT ——→——→∩——→▲▼——→ENT ——→STEP ——→▲▼——→ENT ——→∩——→▲▼——→ENT注：所画波浪线为第一步的降温温度和降温时间及保温温度及保温时间；画直线为第二步的降温温度和降温时间及保温温度和保温时间的设置方法。
FP93中文操作说明
日本岛电FP93可编程PID调节器中文操作说明FP93是日本岛电公司高性能的0.3级可编程PID调节器，它功能完善，性能优良、设计细腻。
具有自由输入，四位超大高亮的字符显示，众多的状态指示。
可带4组曲线最大40段可编程，六组专家PID参数，更高级的区域PID算法。
带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O接口包括4组DI外部开关、3路继电器和4路OC扩展门共16种和事件。
一．仪表的显示面板和功能键二．操作流程图说明FP93可分为六个窗口群,全部的子窗口和用虚线表示的选件子窗口共95个。
每个窗口采用了编号,例如传感器量程选择窗口[5-5],表示第5窗口群的第5数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点灭。
三．简单加热系统定值调节的快速入门设置例1．定值设置例：仪表选用FP93-8P-90-N1000, K型热偶0.0～800.0℃输入,P型输出接固态继电器。
设定温度为600.0℃,EV1上限绝对值报警值650.0℃,EV2下限绝对值报警值550℃, EV2的报警为上电抑制。
首先按面板RUN/RST（运行/复位键），使仪表进入复位，面板RUN运行灯灭，在[5-5]窗口,将传感器量程代码设定为:05(K型热偶0.0～800.0℃) 。
1)在[5-6]窗口,选择传感器量程的单位C（0.0～800.0℃）。
2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。
3)在[5-13]窗口,将调节输出的时间比例周期设为:2秒。
4)在[3-1]窗口，设置为ON，定值方式。
5)在[3-2]或[0-0]窗口,按增、减键将SV值设为600.0℃,按ENT键确认。
6)在[5-19]窗口, 将EV1报警方式设为:上限绝对值(HA)。
7)在[5-22]窗口, 将EV2报警方式设为:下限绝对值(LA)。
8)根据要求，在[5-24]窗口,设置下限报警应具有上电抑制功能,设为:2。
日本岛电FP93可编程PID调节器中文操作说明
日本岛电FP93可编程PID调节器中文操作说明FP93可编程PID调节器是一种常用的自动控制设备，用于测量和调节物理量，如温度、压力、流量等。
它具有可编程的功能，可以根据用户的需求进行调整和配置。
下面是对该设备的中文操作说明，以帮助用户更好地使用它。
一、设备介绍FP93可编程PID调节器是一种数字化的控制器，具有多种输入和输出选项，可以用于各种工业自动化应用。
它采用了先进的PID控制算法，可以快速、准确地实现对被控对象的控制。
该设备具有多种输入接口，包括模拟信号输入和数字信号输入。
它还具有多种输出接口，可以控制各种类型的执行器，如电动阀门、电机等。
二、设备安装1.将设备安装在平稳的表面上，确保设备稳固可靠。
2.将所需的传感器和执行器连接到设备的相应接口上。
3.将设备与电源连接，并确保电源电压符合设备的要求。
三、设备配置1.打开设备电源，按下“设定”按钮进入配置界面。
2.使用上下箭头键选择需要配置的参数，使用左右箭头键进行调整。
3.配置各个参数，如输入类型、输出类型、控制策略等。
4.配置完毕后，按下“保存”按钮保存配置。
5.按下“退出”按钮退出配置界面。
四、设备调试1.进入设备的运行界面，可以看到当前的实时数值。
2.使用上下箭头键可以切换不同的参数显示。
3.如果需要改变一些参数的值，可以使用左右箭头键进行调整。
4.如果需要修改PID控制策略，可以进入配置界面进行调整。
5.注意设备的输出信号是否正确，确保执行器能够正常工作。
五、设备维护1.定期清洁设备表面，确保设备正常工作。
2.定期检查设备的连接线路，确保接触良好。
3.定期校准设备的传感器和执行器，确保测量和控制的准确性。
六、注意事项1.在配置设备时，确保选择正确的输入和输出类型，以免发生意外。
2.在调试设备时，注意保护自身安全，避免接触高温和高压装置。
3.使用设备时，注意仪表的精度和稳定性，确保控制效果良好。
4.注意设备的工作环境，避免出现湿度、震动等不利于设备正常工作的条件。
FP93中文操作说明.pdf
日本岛电 FP93 可编程 PID 调节器中文操作说明FP93 是日本岛电公司高性能的 0.3 级可编程 PID 调节器，它功能完善，性能优良、设计细腻。
具有自由输入，四位超大高亮的字符显示，众多的状态指示。
可带 4 组曲线最大 40 段可编程，六组专家 PID 参数，更高级的区域 PID 算法。
带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O 接口包括 4 组 DI 外部开关、3 路继电器和 4 路 OC 扩展门共 16 种和事件。
一．仪表的显示面板和功能键三．简单加热系统定值调节的快速入门设置例1．定值设置例：仪表选用 FP93-8P-90-N1000, K 型热偶 0.0～800.0℃输入,P型输出接固态继电器。
设定温度为600.0℃,EV1 上限绝对值报警值650.0℃,EV2 下限绝对值报警值550℃, EV2 的报警为上电抑制。
首先按面板 RUN/RST（运行/复位键），使仪表进入复位，面板 RUN 运行灯灭，确定键和窗口是不被锁定或被转移到外部操作，参照中文流程图设置：在[5-5]窗口,将传感器量程代码设定为:05(K 型热偶 0.0～800.0℃) 。
1)在[5-6]窗口,选择传感器量程的单位 C（0.0～800.0℃）。
2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。
3)在[5-13]窗口,将调节输出的时间比例周期设为:2 秒。
2)6 组调节输出限幅：每个 PID 号码都有对应的一组输出限幅参数，分别在[4-7] [4-8]窗口设定下限 O-L(0～99%)和上限 O-H(1～100%)。
例如: O-L设 20％和 O-H 设 80％,对应 0～10V 和 4～20mA 分别是 2～8V 和 7.2～16.8mA。
适用于限定阀门开度,避开如线性阀的非线性区,伺服动作范围、减小加热功率以及对特殊加热元件某升温段的功率限制等。
限幅虽能减小超调,如果因调节量不足将影响调节速度造成欠调(如长时间温度不能到达)。
FP93基本操作流程

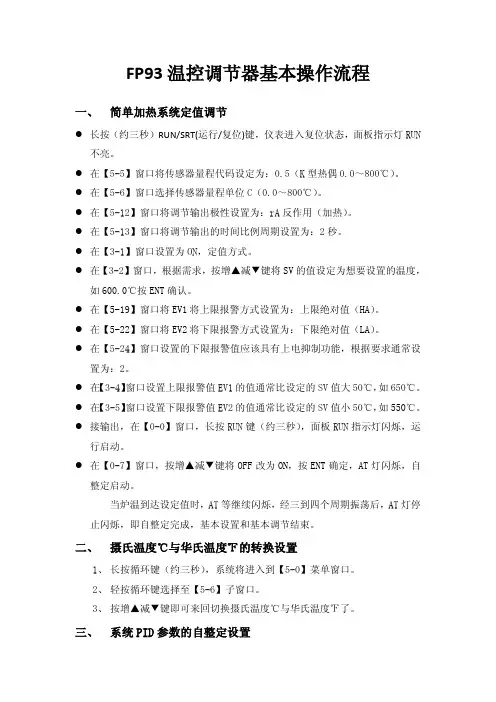

FP93温控调节器基本操作流程一、简单加热系统定值调节●长按（约三秒）RUN/SRT(运行/复位)键，仪表进入复位状态，面板指示灯RUN不亮。
●在【5-5】窗口将传感器量程代码设定为：0.5（K型热偶0.0～800℃）。
●在【5-6】窗口选择传感器量程单位C（0.0～800℃）。
●在【5-12】窗口将调节输出极性设置为：rA反作用（加热）。
●在【5-13】窗口将调节输出的时间比例周期设置为：2秒。
●在【3-1】窗口设置为ON，定值方式。
●在【3-2】窗口，根据需求，按增▲减▼键将SV的值设定为想要设置的温度，如600.0℃按ENT确认。
●在【5-19】窗口将EV1将上限报警方式设置为：上限绝对值（HA）。
●在【5-22】窗口将EV2将下限报警方式设置为：下限绝对值（LA）。
●在【5-24】窗口设置的下限报警值应该具有上电抑制功能，根据要求通常设置为：2。
●在【3-4】窗口设置上限报警值EV1的值通常比设定的SV值大50℃，如650℃。
●在【3-5】窗口设置下限报警值EV2的值通常比设定的SV值小50℃，如550℃。
●接输出，在【0-0】窗口，长按RUN键（约三秒），面板RUN指示灯闪烁，运行启动。
●在【0-7】窗口，按增▲减▼键将OFF改为ON，按ENT确定，AT灯闪烁，自整定启动。
当炉温到达设定值时，AT等继续闪烁，经三到四个周期振荡后，AT灯停止闪烁，即自整定完成，基本设置和基本调节结束。
二、摄氏温度℃与华氏温度℉的转换设置1、长按循环键（约三秒），系统将进入到【5-0】菜单窗口。
2、轻按循环键选择至【5-6】子窗口。
3、按增▲减▼键即可来回切换摄氏温度℃与华氏温度℉了。
三、系统PID参数的自整定设置在定制控制或程序控制运行状态时，多次按循环键切换到【0-7】窗口，可执行自整定AT：执行为（on），停止为（off）。
将自整定AT设置为on并按ENT键确定后，AT灯开始闪烁，当PV值到达SV设定值后，AT灯常亮，此时在系统将产生两到三次扰动。
FP93岛电智能温控表简易设置方法
一、仪表曲线步骤设置方法：仪表刚上点后，点按一下仪表“GRP”键，出现“PROG”然后点按一下左上角“圆圈”键仪表出现“S_SV”，按一下“STEP”键仪表出现“SV”仪表下方三个窗口PTN中显示“1”；STEP中显示“1”；SV中显示的数就是第一步设定的温度值，直接按上下键可以设定第一步温度值，设定好第一步值后，按左上角“圆圈”键，进入第一步时间设定，按完圆圈键后仪表上会出现tcA样式的字符，此时STEP 窗口里面显示的是升温到第一步温度值所用的时间，按上下键修改。
设置好时间后按两下“圆圈”键，显示出“SV”，此时下面三个窗口显示为：PTN“1”，STEP“1”，SV“第一步设定的温度”。
按一下STEP键，让STEP窗口里面数变为“2”，开始设定第二部温度与时间，方法同上。
二、让仪表一直保持一个固定温度方法：将仪表所有步骤和时间全部设定好后让仪表返回刚上电界面，按住“RUN/RST”键，直到仪表上RUN灯亮起，待温度到达想要的温度时，按“圆圈”键5下，出现“HLd”，按一下向上键，将里面的OFF 改为ON，仪表上HLD灯会亮起，此时温度会一直保持住。
例：第一步设定为300℃，时间为30分钟，第二部到800℃，时间为40分钟，第三部之后一直保持在800℃，相应程序编写为：1、GRP一下2、圆圈键一下3、STEP一下4、按上键把SV中值调到300。
5、圆圈键一下6、按上键把SV中值调到30。
7、圆圈键两下。
8、STEP一下9、圆圈键一下10、按上键把SV中值改为800。
11、圆圈键一下12、按上键把SV中值改为40。
13、圆圈键两下。
14、STEP键一下。
15、按上键把SV中值改为800。
16、圆圈键一下17、按上键把SV中值改为30。
18、GRP键4-5下（让仪表返回到最初始界面）。
19、按住“RUN/RST”键3-5秒让仪表上RUN灯亮此时仪表向外输出控制信号，待温度到达800℃时。
圆圈键5下，把里面的OFF改为ON，程序停止，温度一直保持在800℃。
日本岛电FP93可编程PID调节器中文操作说明(最详细版)
日本岛电FP93可编程PID调节器中文操作说明FP93是日本岛电公司高性能的0.3级可编程PID调节器，它功能完善，性能优良、设计细腻。
具有自由输入，四位超大高亮的字符显示，众多的状态指示。
可带4组曲线最大40段可编程，六组专家PID参数，更高级的区域PID算法。
带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O接口包括4组DI外部开关、3路继电器和4路OC扩展门共16种和事件。
一．仪表的显示面板和功能键4位超大红色LED数码字符▲测量值PV显示▲参数类型显示▲出错显示1位绿色LED数码字符▲PTN曲线组号2位绿色LED数码字符▲STEP步号▲PID号4位绿色LED数码字符▲设定值SV显示▲调节输出OUT▲参数值显示17个监视灯，ON时亮▲OUT调节输出▲RUN运行▲HLD程序保持▲GUA确保平台▲COM通讯▲AT自整定▲MAN手动▲EV1EV2EV3三组继电器事件输出▲DO1DO2DO3DO4四组OC门事件输出↗程序上升步→程序平台步↘程序下降步前面板的功能循环键：显示下一个参数窗口：按3秒，进入初始化窗口群。
增减键：增减数字参数：选择字符参数。
E N T确认键：保存修改的参数：在输出窗口按3秒，自动/手动转换。
G R P组建：窗口画面群之间的移动。
P T N曲线键：选择曲线号：切换程序/定值方式。
S T E P步键：程序不参数窗口间移动。
R U NR S T运行/复位键：按3秒，运行/复位：返回前一个参数窗口。
二．操作流程图说明FP93可分为六个窗口群,每个窗口群的第一个窗口用 星号代表，全部的子窗口和用虚线表示的选件子窗口共95个。
每个窗口采用了编号,例如传感器量程选择窗口[5-5],表示第5窗口群的第5号窗口。
进入子窗口，按增减 键修改参数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点灭。
三．简单加热系统定值调节的快速入门设置例1．定值设置例：仪表选用FP93-1P-90-N1000,K型热偶0.0～800.0℃输入,P 型输出接固态继电器。
日本岛电FP 调节器中文操作说明
日本岛电FP93可编程PID调节器中文操作说明FP93是日本岛电公司高性能的0.3级可编程PID调节器，它功能完善，性能优良、设计细腻。
具有自由输入，四位超大高亮的字符显示，众多的状态指示。
可带4组曲线最大40段可编程，六组专家PID参数，更高级的区域PID 算法。
带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O 接口包括4组DI外部开关、3路继电器和4路OC扩展门共16种和事件。
FP93可分为六个窗口群,每个窗口群的第一个窗口用.星号代表，全部的子窗口和用虚线表示的选件子窗口共95个。
每个窗口采用了编号,例如传感器量程选择窗口[5-5],表示第5窗口群的第5号窗口。
进入子窗口，按增减ù 键修改参数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点灭。
三．简单加热系统定值调节的快速入门设置例1．定值设置例：仪表选用FP93-8P-90-0000, K型热偶0.0～800.0℃输入,P型输出接固态继电器。
设定温度为600.0℃,EV1上限绝对值报警值650.0℃,EV2下限绝对值报警值550℃, EV2的报警为上电抑制。
首先按面板RUN/RST（运行/复位键），使仪表进入复位，面板RUN运行灯灭，.确定键和窗口是不被锁定或被转移到外部操作，参照中文流程图设置：在[5-5]窗口,将传感器量程代码设定为:05(K型热偶0.0～800.0℃) 。
1)在[5-6]窗口,选择传感器量程的单位C（0.0～800.0℃）。
2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。
3)在[5-13]窗口,将调节输出的时间比例周期设为:2秒。
4)在[3-1]窗口，设置为ON，定值方式。
5)在[3-2]或[0-0]窗口,按增、减键将SV值设为600.0℃,按ENT键确认。
6)在[5-19]窗口, 将EV1报警方式设为:上限绝对值(HA)。
7)在[5-22]窗口, 将EV2报警方式设为:下限绝对值(LA)。
FP93 程序调节器说明书
目 录１．概 要 ....................................... 2 ２．产品规格 ..................................... 2 ３．调节器与计算机的连接 ......................... 4 3-1. RS-232C .................................. 4 3-2. RS-485 ................................... 4 3-3. 3状态输出控制 ............................ 5 ４．与通讯有关的设置 ............................. 5 4-1. 通讯模式设定 ............................. 5 4-2. 通讯协议设定 ............................. 5 4-3. 通讯地址设定 ............................. 5 4-4. 通讯速度设定 ............................. 6 4-5. 通讯数据格式设定 ......................... 6 4-6. 状态字符设定 ............................. 6 4-7. BCC 运算/协议类型设置 ..................... 6 4-8. 延迟时间设置 ............................. 6 4-9. 通讯存储方式设置 ......................... 7 4-10. 通讯模式种类设定 ........................ 7 ５．Shimaden 通讯协议概述 ........................ 8 5-1. 通讯过程 ................................. 8 5-2. 通讯格式 ................................. 8 5-3. 读指令(R)细节 ........................... 11 5-4. 写指令(W)细节 ........................... 13 5-5. 应答代码详解 . (14)６．MODBUS 协议概述 ............................. 15 6-1．传送方式概述 ............................ 15 6-2．信息构成 ................................ 15 6-3．从控设备地址 ............................ 15 6-4．功能代码 ................................ 15 6-5．数据 .................................... 16 6-6．错误校验 ................................ 16 6-7．消息实例 ................................ 16 ７．通讯数据地址 ................................ 18 7-1. 通讯数据地址详解 ........................ 18 7-2. 通讯数据地址 ............................ 19 ８．补充说明 .................................... 26 8-1. 测量范围代码表 .. (26)8-2. 事件、DO 种类表 .......................... 26 8-3. DI 种类表 ................................ 26 ９．ASCII 代码表 .. (27)FP93C-1BJ2016年03月02日１．概要FP93通讯接口支持RS-232C / RS-485两种通讯方式。
FP93编程使用说明书
FP93编程使用说明书一）进入编程窗口显示PROGR 一条曲线编辑窗口1 SEE 所需的曲线号按←键显示S-SV 初始温度1 20 温度值按←键显示ESEP 段数值1 06 曲线总的段数（根据需要）按←键显示E1HA 超温报警值1 1250 报警温度（根据需要）按←键显示E3HA 分压值1 660 分压温度（根据需要）按←键显示PCNE 重复次数1 1 次数为1按←键显示PV-S 当前温度值启动1 ON 使用功能（RUN时从当前PV值运行）按←键显示GUAE 自保平台值1 5 平台温度按←键显示PROG 一条曲线编辑窗口1 SEE 所需的曲线号按STEP键显示SV 本段温度值1 1 650 ℃设定第一段温度值(650)按←键显示TIM 本段时间值1 1 01.00 设定第一段时间值（60min）按STEP键显示SV 本段温度值1 2 650 ℃设定第二段温度值(650)按←键显示TIM 本段时间值1 2 00.49 设定第二段时间值（49min） 按STEP键显示SV 本段温度值1 3 850 ℃设定第三段温度值(850)按←键显示TIM 本段时间值1 3 00.45 设定第三段时间值（45min） 按STEP键显示SV 本段温度值1 4 850 ℃设定第四段温度值(850)按←键显示TIM 本段时间值1 4 02.00 设定第四段时间值（120min） 按STEP键显示SV 本段温度值1 5 1030 ℃设定第五段温度值(1030)按←键显示TIM 本段时间值1 5 00.35 设定第五段时间值（35min） 按STEP键显示SV 本段温度值1 6 1030 ℃设定第六段温度值(1030)按←键显示TIM 本段时间值1 6 01.20 设定第六段时间值（80min）六段曲线编辑结束，如需要段数较多，操作方法同上以下为监视各执行窗口多次按GRP 键返回初始窗口即显示PV值RUN/RESET 键 长按下时 程序开始运行 RUN及OUT 灯亮按←键显示当前功率输出1 1 80.0 功率输出百分比（80）按←键显示当前段剩余时间1 1 01.10 时间值（70mim）按←键显示固定值1 1 1 当前曲线执行次数按←键显示PID号1 1 P—1 一号PID按←键显示HLD 程序保持1 1 OFF 可以改为ON执行保持功能按←键显示ADV 程序跳步1 1 OFF 可以改为ON执行跳步功能按←键显示AT PID自整定功能1 1 OFF 可以改为ON执行自整定功能← 长按下3秒钟后，进入程序参数设定窗口，如当前仪表在通讯状态（COM灯亮），连续按←25次出现COMM ，按▽键，改为LOC，切换到本机控制模式，此时可以设定修改任何参数包括曲线编程GRP 为返回键 ，不论在任何窗口按此键多次，就会返回初始窗口即显示PV值← 为参数切换键，使在同一窗口下的 各个功能行内切换PTN 为曲线切换键。
FP93中文操作说明
v1.0 可编辑可修改日本岛电FP93可编程PID 调节器中文操作说明FP93是日本岛电公司高性能的级可编程PID 调节器，它功能完善，性能优良、设计细腻。
具有自由输入，四位超大高亮的字符显示，众多的状态指示。
可带4组曲线最大40段可编程，六组专家PID 参数，更高级的区域PID 算法。
带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O 接口包括4组DI 外部开关、3路继电器和4路OC 扩展门共16种和事件。
一． 仪表的显示面板和功能键二．操作流程图说明FP93可分为六个窗口群,每个窗口群的第一个窗口用全部的子窗口和用虚线表示的选件子窗口共95个。
每个窗口采用了编号,例如传感器量程选择窗口[5-5],表示第5窗口群的第5号窗口。
进入子窗口，按增减数时，面板SV 窗口的小数点闪动，按ENT 键确认修改后，小数点灭。
三．简单加热系统定值调节的快速入门设置例1． 定值设置例：仪表选用FP93-8P-90-N1000, K 型热偶～800.0℃输入,P 型输出接固态继电器。
设定温度为600.0℃,EV1上限绝对值报警值650.0℃,EV2下限绝对值报警值550℃, EV2的报警为上电抑制。
首先按面板RUN/RST （运行/复位键），使仪表进入复位，面板RUN 运行灯灭， 在[5-5]窗口,将传感器量程代码设定为:05(K 型热偶～℃) 。
1)在[5-6]窗口,选择传感器量程的单位C （～℃） 。
2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。
3)在[5-13]窗口,将调节输出的时间比例周期设为:2秒。
4)在[3-1]窗口，设置为ON ，定值方式。
5)在[3-2]或[0-0]窗口,按增、减键将SV 值设为℃,按ENT 键确认。
6)在[5-19]窗口, 将EV1报警方式设为:上限绝对值(HA)。
7)在[5-22]窗口, 将EV2报警方式设为:下限绝对值(LA)。
FP93表使用说明书
FP93智能表使用说明书蓝光热工科技一：FP93智能仪表简介FP93智能仪表是日本岛电公司高性能的0.3级可编程PID调节器，它功能完善，性能优良、设计细腻。
具有自由输入，四位超大高亮的字符显示，众多的状态指示。
可带4组曲线，最大40段可编程，六组专家PID参数，更高级的区域PID算法。
带手动、停电和故障保护、模拟变送、通讯端口、两路时标输出，I/O接口，包括4组DI外部开关、3路继电器和4路OC扩展门共16种和事件。
1.仪表的显示面板和功能键。
2.仪表外部端子接线图二：FP93表操作使用流程1.初始参数设定系统上电后自检进入初始界面如图（1）按循环键约3秒后进入初始参数窗口如图（2）图 2继续按进如程序组数选择窗口，如图（3）图3注：此窗口初始参数值为4组曲线. 程序运行时不能设定设定围为：1=1组，40步2=2组，20步4=4组，10步调节时使用增减键来调节，然后按确认返回上层菜单按继续按进如程序时间单位选择窗口，如图（4）图4注：此窗口初始参数值为小时，程序运行时不能设定设定围为：小时：99时59分（每段最大时间）分钟：99分59秒（每段最大时间）调节时使用增减键来调节，然后按确认返回上层菜单按继续按进入程序掉电保护选择窗口，如图（5）图5注：此窗口初始参数值为OFFOFF：程序运行电源掉电后，当再次上电时，程序进入复位状态ON：程序运行电源掉电后，当再次上电时，程序从断点处继续运行，对于定值方式，则总是保持掉电前的状态。
调节时使用增减键来调节，然后按确认返回上层菜单按继续按找到超量程/断偶处理选择窗口，如图（6）图6注：此窗口初始参数值为HLd：当实际温度值超过传感器测量温度值时或者偶线断裂时，调节输出功率为0%，程序保持，故障排除后，程序从断点处继续运行。
:调节输出为0%，程序继续运行。
:调节输出为0%，程序复位。
调节时使用增减键来调节，然后按确认返回上层菜单按继续按找到传感器量程选择窗口，如图（7）图7注：量程选择为06，对应量程代码表继续按找到温度单位选择窗口，如图（8）图8注：此窗口初始值C C: 摄氏温度F：华氏温度调节时使用增减键来调节，然后按确认。
FP93参数及程序简易操作说明
按 PTN 可返回 按⌒（圆弧形箭头）键设置步运行时间（画面 2-2）：tIA/0001
范围：00.00～99.59（时间单位参照 3 程序时间选择） 按⌒（圆弧形箭头）键设置步 PID（画面 2-3）：PIdn/0
1. 程序/定值选择
按 GRP 选择 FIX 定值参数画面群（画面 3-0）：FIX/SEt 按⌒（圆弧形箭头）键（画面 3-1）：FIX/on
ON 定值模式 OFF 程序模式
2. 定值设定值设定
方法一：按 GRP 选择 FIX 定值参数画面群（画面 3-0）：FIX/SEt 按⌒（圆弧形箭头）键设定定值运行温度值（画面 3-2）：F_SV/0
4. 程序设置
在基本窗口下按 GRP 选择程序窗口群（画面 1-0）：ProG/SEt 按⌒（圆弧形箭头）键设置曲线 1 的起始值（画面 1-1）：S_SV/50 按⌒（圆弧形箭头）键设置曲线 1 的结束步（画面 1-2）：EStP/10
设定范围：1～改组曲线的最大步数 时序信号 TS1、TSs2 及报警信号 EV1、EV2 没使用时不需要设置。 按⌒（圆弧形箭头）键设置曲线的循环次数（画面 1-14）：Pcnt/1
ห้องสมุดไป่ตู้
此处设置为 01:00（1h）
按 进行第二步 PID 设置： ↓
此处设置为 0
按 返回
，再按 进入第三步 参数设置
第三步目标值： ↓
按 进行第三步运行时间： ↓
按 进行第三步 PID 设置： ↓ 依次往后设置即可
此处设置为 150℃ 此处设置为 02:00（2h）
日本岛电FP93调节器中文操作说明1
十二．有关仪表安装的注意事项:(本说明同样适用岛电的其它仪表)⒈仪表的安装:安装形式是嵌入式,安装厚度为1-3.5毫米面盘。
安装时将仪表从仪表盘前面推入开孔,直到塑料簧片将仪表卡住。
⒉安装仪表的场地必须注意:●避免腐蚀气体、灰尘 ●避免强烈冲击和振动 ●环境温度在－10～50℃ ●远离强电源和电场 ●相对湿度在90％以下●避免阳光直射和水蒸汽 ⒊仪表的接线要求:●输入为热电偶时,需使用规定的补偿导线, 引线电阻不得大于100Ω。
●输入为铂电阻时,三线制,引线电阻不得大于5Ω,三条引线阻值相同。
●其它输入时,为了避免噪音和干扰,引线使用屏蔽电缆,要求一点接地。
●与仪表端子的接线建议使用标准压接型接线片(适用于3.5毫米螺丝)。
●输入和输出信号线应远离动力电缆,不得使用同一电缆管。
●仪表的接地端必需良好接大地。
⒋仪表抗干扰的措施:开关电源设计,工作电压100～240VAC 。
● 如果有来自电网或仪表周围的设备噪音干扰 ,需安装噪音滤波器。
● 继电器接入感性负载时,接点间需加阻容灭弧或压敏电阻保护。
5.希曼顿的重要建议:为避免电源故障：如控制柜地线开路、工作电压长期超过240VAC 和雷击。
建议采用220V/125V 降压变压器。
可有效降低仪表温升，提高测量精度。
我司可提供RU 系列50W 、100W 、200W 的R 型变压器。
每台仪表功耗大约为15W 。
此外,仪表内部电源为压敏电阻保护，外电源必须串接0.3A 保险管。
十三．仪表出错信息:: 热电偶断线，PV 超上限量程10%FS 或 RTD A 端断线: PV 超下限量程-10%FS 或输入极性错误J : 热电偶冷端补偿检测高于上限80度J : 热电偶冷端补偿检测低于下限-20度: RTD 接线B 端（或ABB 端）断线⒈热电偶或铂电阻输入的仪表显示不正常: 将热电偶输入端短路后,显示仪表自动补偿后的温度(近似室温);三线制铂电阻输入端接100Ω电阻,正常为0℃;如不正常请查输入端接线、量程代码、铂电阻 的标准、传感器故障等原因,否则需返修仪表。
日本岛电SHIMADEN可编程温控器FP93中文说明书
日本岛电FP93可编程PID调节器中文操作说明FP93是日本岛电公司高性能的0.3级可编程PID调节器，它功能完善，性能优良、设计细腻。
具有自由输入，四位超大高亮的字符显示，众多的状态指示。
可带4组曲线最大40段可编程，六组专家PID参数，更高级的区域PID算法。
带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O接口包括4组DI外部开关、3路继电器和4路OC扩展门共16种和事件。
一． 仪表的显示面板和功能键二．操作流程图说明FP93全部的子窗口和用虚线表示的选件子窗口共95个。
每个窗口采用了编号,例如传感器量程选择窗口[5-5],表示第5窗口群的第5数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点灭。
三．简单加热系统定值调节的快速入门设置例1． 定值设置例：仪表选用FP93-8P-90-N1000, K型热偶0.0～800.0℃输入,P型输出接固态继电器。
设定温度为600.0℃,EV1上限绝对值报警值650.0℃,EV2下限绝对值报警值550℃, EV2的报警为上电抑制。
首先按面板RUN/RST（运行/复位键），使仪表进入复位，面板RUN运行灯灭，在[5-5]窗口,将传感器量程代码设定为:05(K型热偶0.0～800.0℃) 。
1)在[5-6]窗口,选择传感器量程的单位C（0.0～800.0℃） 。
2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。
3)在[5-13]窗口,将调节输出的时间比例周期设为:2秒。
4)在[3-1]窗口，设置为ON，定值方式。
5)在[3-2]或[0-0]窗口,按增、减键将SV值设为600.0℃,按ENT键确认。
6)在[5-19]窗口, 将EV1报警方式设为:上限绝对值(HA)。
7)在[5-22]窗口, 将EV2报警方式设为:下限绝对值(LA)。
8)根据要求，在[5-24]窗口,设置下限报警应具有上电抑制功能,设为:2。
10）在[3-4]窗口, 设EV1报警值:650.0℃;在[3-5]设EV2报警值:550.0℃。
FP93表使用说明书1
FP93智能表使用说明书咸阳蓝光热工科技有限公司一：FP93智能仪表简介FP93智能仪表是日本岛电公司高性能的0.3级可编程PID调节器，它功能完善，性能优良、设计细腻。
具有自由输入，四位超大高亮的字符显示，众多的状态指示。
可带4组曲线，最大40段可编程，六组专家PID参数，更高级的区域PID算法。
带手动、停电和故障保护、模拟变送、通讯端口、两路时标输出，I/O接口，包括4组DI外部开关、3路继电器和4路OC扩展门共16种和事件。
1.仪表的显示面板和功能键。
2.仪表外部端子接线图二：FP93表操作使用流程1.初始参数设定系统上电后自检进入初始界面如图（1）图1A程序加热时图1B定值加热时按循环键约3秒后进入初始参数窗口如图（2）图 2继续按进如程序组数选择窗口，如图（3）图3注：此窗口初始参数值为4组曲线. 程序运行时不能设定设定范围为：1=1组，40步2=2组，20步4=4组，10步调节时使用增减键来调节，然后按确认返回上层菜单按继续按进如程序时间单位选择窗口，如图（4）图4注：此窗口初始参数值为小时，程序运行时不能设定设定范围为：小时：99时59分（每段最大时间）分钟：99分59秒（每段最大时间）调节时使用增减键来调节，然后按确认返回上层菜单按继续按进入程序掉电保护选择窗口，如图（5）图5注：此窗口初始参数值为OFFOFF：程序运行电源掉电后，当再次上电时，程序进入复位状态ON：程序运行电源掉电后，当再次上电时，程序从断点处继续运行，对于定值方式，则总是保持掉电前的状态。
调节时使用增减键来调节，然后按确认返回上层菜单按继续按找到超量程/断偶处理选择窗口，如图（6）图6注：此窗口初始参数值为HLd：当实际温度值超过传感器测量温度值时或者偶线断裂时，调节输出功率为0%，程序保持，故障排除后，程序从断点处继续运行。
:调节输出为0%，程序继续运行。
:调节输出为0%，程序复位。
调节时使用增减键来调节，然后按确认返回上层菜单按继续按找到传感器量程选择窗口，如图（7）图7注：量程选择为06，对应量程代码表继续按找到温度单位选择窗口，如图（8）图8注：此窗口初始值C C: 摄氏温度F：华氏温度调节时使用增减键来调节，然后按确认。
岛电FP93可编程PID调节器中文操作说明说明书
北京）科技有限公司010-62611201日本岛电FP93可编程PID调节器中文操作说明希曼顿（北京）科技有限公司010-62611201希曼顿（希曼顿（北京）科技有限公司010-62611201目录1.仪表的显示面板和功能键 (1)2.操作流程图说明 (2)3.简单加热系统定值调节的快速入门设置例 (2)3.1.定值设置例： (2)4.用户的基本设置窗口 (3)4.1.传感器类型和测量范围 (3)4.2.调节输出正/反作用 (3)4.3.SSR(P型)和继电器接点(Y型)的输出比例周期 (3)4.4.系统PID参数组 (4)4.5.PID参数手动调整（初学跳过） (5)4.6.PID算法外的其他方式 (5)5.程序控制方式 (6)5.1.设置顺序 (6)5.2.设置说明： (7)5.3.程序例 (7)5.4.程序的显示/执行功能窗口 (8)5.5.设定曲线的伺服起动 (9)5.6.确保曲线的平台 (9)5.7.曲线运行中的掉电保护 (9)5.8.曲线运行中超量程、断偶故障的保护 (9)5.9.区域PID-自适应不同SV设定值、自动选择PID参数的方式 (9)6.事件和报警设置 (10)6.1.报警事件说明： (10)6.2.报警以外的其它事件 (11)7.可编程时标输出（TMS1和TMS2） (11)8.DI/DO外部输入和输出开关 (12)8.1.FP93的4个OC门外部端子输出（DO）（选件） (12)9.其他功能 (13)9.1.调节输出的手动/自动间的无扰动切换。
(13)9.2.测量值显示补偿和滤波时间常数(初学者可跳过此项) (13)9.3.设定值的限制 (13)10.选件功能 (14)10.1.模拟变送输出 (14)10.2.数字通信(选件，详见通讯学习软件) (14)11.现场保护用的数字锁功能KEY LOCK： (14)12.有关仪表安装的注意事项(本说明同样适用岛电的其它仪表) (15)12.1.仪表的安装： (15)北京）科技有限公司010-6261120112.2.安装仪表的场地必须注意 (15)12.3.仪表的接线要求： (15)12.4.仪表抗干扰的措施 (15)12.5.建议 (15)13.仪表出错信息： (16)13.1.热电偶或铂电阻输入的仪表显示不正常： (16)13.2.直流输入的仪表显示不正常 (16)13.3.无调节输出 (16)14.断电的参数保存 (16)15.仪表外形尺寸及端子图 (16)16.典型应用例 (17)16.1.三相固态继电器(SSR)接线 (17)16.2.实例一：FP93和SR83组成三温区控制的DCS系统(见图16.1) (17)16.3.实例二：外部DI/DO开关量与可编程控制器的应用 (18)希曼顿（010-62611201FP93是日本岛电公司高性能的0.3级可编程PID 调节器，它功能完善，性能优良、设计细腻。
日本岛电FP93可编程PID调节器中文操作说明
日本岛电FP93可编程PID调节器中文操作说明；三．简单加热系统定值调节的快速入门设置例；1．定值设置例：仪表选用FP93-1P-90-N；FP93是日本岛电公司高性能的0.3级可编程PI；示；；2)在[5-12]窗口,将调节输出极性设为: rA；3)在[5-13]窗口,将调节输出的时间比例周期；窗口，设置为ON，定值方式；5)在[3-2]或[0-0]窗口,按日本岛电FP93可编程PID调节器中文操作说明三．简单加热系统定值调节的快速入门设置例1．定值设置例：仪表选用FP93-1P-90-N1000, K型热偶0.0～800.0℃输入,PFP93是日本岛电公司高性能的0.3级可编程PID调节器，它功能完善，性型输出接固态继电器。
设定温度为600.0℃,EV1上限绝对值报警值能优良、设计细腻。
具有自由输入，四位超大高亮的字符显示，众多的状态指650.0℃,EV2下限绝对值报警值550℃, EV2的报警为上电抑制。
示。
可带4组曲线最大40段可编程，六组专家PID参数，更高级的区域PI D首先按面板RUN/RST（运行/复位键），使仪表进入复位，面板RUN运行灯灭，算法。
带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O?确定键和窗口是不被锁定或被转移到外部操作，参照中文流程图设置：接口包括4组DI外部开关、3路继电器和4路OC扩展门共16种和事件。
在[5-5]窗口,将传感器量程代码设定为:05(K型热偶0.0～800.0℃)。
1)在[5-6]窗口,选择传感器量程的单位C（0.0～800.0℃）。
2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。
一．仪表的显示面板和功能键3)在[5-13]窗口,将调节输出的时间比例周期设为:2秒。
4)在[3-1]窗口，设置为ON，定值方式。
5)在[3-2]或[0-0]窗口,按增、减键将SV值设为600.0℃,按ENT键确认。
6)在[5-19]窗口, 将EV1报警方式设为:上限绝对值(HA)。
FP93说明书
操作规程
1.打开控制柜将闸合上送电。
2编程。
仪表在待机画面，按GRP键1次到画面，在按键2次到，通过△▽箭头，修改下面数字，代表结束步，{1—10最大是10，最小是1}.数字是几就代表可以编几步程序，设定好结束步，按ENT键确认小数点不闪说明确认保存。
在按STEP键1
次到画面，（代表温度，0数字代表0度）通过△▽键可以加大或减小。
设定好后按ENT 键确认。
在按1次出现
（代表时间，00:01代表小时：分钟）通过△▽键设定好时间，
设定好后按ENT 键确认。
在按1次出现画面，{此画面显示PID参数，不用设定}。
此时数码管显示1表示第一步。
再按STEP 键出现画面，同上面是一样的，此时数码管显示2表示第二步。
以此类推可以编到10步。
程序编完以后按GRP键3次返回待机画面。
FP93中文操作说明
日本岛电FP93可编程PID调节器中文操作说明FP93是日本岛电公司高性能的0.3级可编程PID调节器，它功能完善，性能优良、设计细腻。
具有自由输入，四位超大高亮的字符显示，众多的状态指示。
可带4组曲线最大40段可编程，六组专家PID参数，更高级的区域PID算法。
带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O接口包括4组DI外部开关、3路继电器和4路OC扩展门共16种和事件。
一．仪表的显示面板和功能键二．操作流程图说明FP93可分为六个窗口群,全部的子窗口和用虚线表示的选件子窗口共95个。
每个窗口采用了编号,例如传感器量程选择窗口[5-5],表示第5窗口群的第5数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点灭。
三．简单加热系统定值调节的快速入门设置例1．定值设置例：仪表选用FP93-8P-90-N1000, K型热偶0.0～800.0℃输入,P型输出接固态继电器。
设定温度为600.0℃,EV1上限绝对值报警值650.0℃,EV2下限绝对值报警值550℃, EV2的报警为上电抑制。
首先按面板RUN/RST（运行/复位键），使仪表进入复位，面板RUN运行灯灭，在[5-5]窗口,将传感器量程代码设定为:05(K型热偶0.0～800.0℃) 。
1)在[5-6]窗口,选择传感器量程的单位C（0.0～800.0℃）。
2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。
3)在[5-13]窗口,将调节输出的时间比例周期设为:2秒。
4)在[3-1]窗口，设置为ON，定值方式。
5)在[3-2]或[0-0]窗口,按增、减键将SV值设为600.0℃,按ENT键确认。
6)在[5-19]窗口, 将EV1报警方式设为:上限绝对值(HA)。
7)在[5-22]窗口, 将EV2报警方式设为:下限绝对值(LA)。
8)根据要求，在[5-24]窗口,设置下限报警应具有上电抑制功能,设为:2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
按 PTN 可返回 按⌒（圆弧形箭头）键设置步运行时间（画面 2-2）：tIA/0001
范围：00.00～99.59（时间单位参照 3 程序时间选择） 按⌒（圆弧形箭头）键设置步 PID（画面 2-3）：PIdn/0
1. 程序/定值选择ห้องสมุดไป่ตู้
按 GRP 选择 FIX 定值参数画面群（画面 3-0）：FIX/SEt 按⌒（圆弧形箭头）键（画面 3-1）：FIX/on
ON 定值模式 OFF 程序模式
2. 定值设定值设定
方法一：按 GRP 选择 FIX 定值参数画面群（画面 3-0）：FIX/SEt 按⌒（圆弧形箭头）键设定定值运行温度值（画面 3-2）：F_SV/0
此处设置为 01:00（1h）
按 进行第二步 PID 设置： ↓
此处设置为 0
按 返回
，再按 进入第三步 参数设置
第三步目标值： ↓
按 进行第三步运行时间： ↓
按 进行第三步 PID 设置： ↓ 依次往后设置即可
此处设置为 150℃ 此处设置为 02:00（2h）
此处设置为 0 注：所有返回上一步均可按 RUN/RST
↓
连续按 选择程序参数： ↓
按 选择设置： ↓
按 进行程序设置，按
可返回
第一步目标值： ↓
此处设置为 50℃
按 进行第一步运行时间： ↓
此处设置为 00:30（30min）
按 进行第一步 PID 设置： ↓
此处设置为 0
按 返回
，再按 进入第二步 参数设置
第二步目标值： ↓
此处设置为 150℃
按 进行第二步运行时间： ↓
4. 程序设置
在基本窗口下按 GRP 选择程序窗口群（画面 1-0）：ProG/SEt 按⌒（圆弧形箭头）键设置曲线 1 的起始值（画面 1-1）：S_SV/50 按⌒（圆弧形箭头）键设置曲线 1 的结束步（画面 1-2）：EStP/10
设定范围：1～改组曲线的最大步数 时序信号 TS1、TSs2 及报警信号 EV1、EV2 没使用时不需要设置。 按⌒（圆弧形箭头）键设置曲线的循环次数（画面 1-14）：Pcnt/1
方法二：在基本窗口状态下 F ——下通过△▽键修改值，ENT 确认
3. 程序组数和时间选择
按⌒（圆弧形箭头）键 3 秒，进入初始参数画面群（画面 5-0）：CnCt/SEt 按⌒（圆弧形箭头）键进行程序组数选择（画面 5-1）：Ptn/4
1=1 组，40 步/组 2=2 组，20 步/组 4=4 组，10 步/组 按⌒（圆弧形箭头）键进行程序时间单位选择（画面 5-2）：tAUn/HA HA：99h59m（每段最大时间） AS：99m59s（每段最大时间）
选择 0 时实际选用 PID1 按照上述方法依次进行其余步的设置。
简单实例：50℃恒定 30min→→升温至 150℃，时间 1h→→150℃恒定 2h→→升温 200℃， 时间 1h，先按照上面 1、2、3 中的说明将仪表设置为程序运行，程序组数设置为 1 组，时 间设置为 HA（99h.59m），再进行下面设置：
