输油管道系统的组成与分类

合集下载

物流设施与设备之输油管道的主要设备

物流设施与设备之输油管道的主要设备

物流设施与设备之输油管道的主要设备

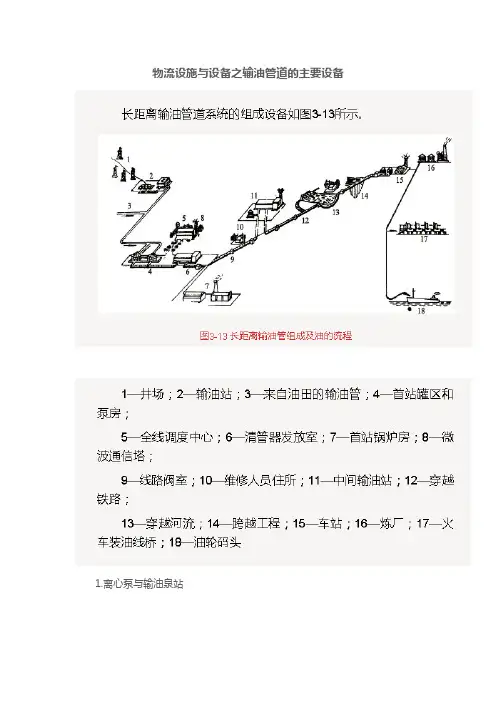

1.离心泵与输油泉站
(1)离心泵。

离心录是输油站的核心设备,是将机械能变成液体动能的动力装置。

其用电动机、柴油机或燃气轮机驱动。

离心泵和驱动机组成泵机组,通常一个泵站设几个泵机组,根据需要釆用串联或并联连接。

(2 )输油泵站。

输油泵站设于首站和中间站,为油流提供能量。

2.输油加热炉
在输送原油的过程中,为降低能量消耗,防止凝结,减少结蜡,通常釆用加热炉加热。

3.储油罐
储油罐的主要作用是储存石油和产品。

4.管道系统
管线主要有管道、沿线阀室、穿越设备、管道防腐保护措施、供电和通信设施等。

输油系统用有缝或无缝钢管,大口径者可釆用螺旋焊接钢管。

5.清管设备
清管设备的主要任务是清理管道结蜡,保证管道通畅,一般可釆取以下措施。

(1)采用防腐材料管道。

(2 )在管道中加入缓蚀剂。

输油管道

输油管道

长距离输油管道组成:输油站、线路和辅助设施。

首战、末站和中间站统称为输油站。

任务:收集原油和石油产品,经加压、计量后向下一站输送热泵站:加热站和输油泵站设在一起称。

长距离输气管道系统组成:全线、站场、就地三级控制组成长距离输油管道的分类(1)油品:原油管道和成品油管道(2)运输:公路运输、铁路运输和水运。

大型输油管道的设计一般分为三个阶段:1.可行性研究2.初步设计3.施工图设计我国《输油管道工程设计规范》规定的流态划分标准是:层流:Re≤2000过渡流:2000<Re≤3000紊流光滑区:3000<Re≤Re1(简称光滑区)紊流混合摩擦区:Re1<Re≤Re2(简称混摩区)紊流粗糙区:Re>Re2(简称粗糙区)长距离输油管的运输特点:1)运输量大、能耗小、运费低。

2)管道大部分埋于地下,占地少,可以缩短运输距离,无噪声,油气损耗小,污染小,密闭安全。

3)适于大量、单向、定点运输石油及其产品,便于管理,易于实现远程集中控制,劳动生产率高。

等温输油管道:指那些在输送过程中油温保持不变的管道。

所谓等温,只是一种近似,原因:1)来油温度不等于地温2)摩擦热加热油流3)沿线地温不等于常数。

在工程实际中,一般总把那些不建设专门的加热设施的管道统称为等温输油管道管道的工艺计算要解决沿线管道内流体的能量消耗和能量供应这对矛盾。

对于等温输油管道不需要考虑热损失,只需考虑泵所提供的能量与消耗在摩阻和高差上的能量相匹配,并根据泵站提供的压力能与管道所需压力能平衡的原则进行工艺计算。

长输管道系统用离心泵优点:具有排量大、扬程高、流量调节方便、运行可靠等优点离心泵的型式有两种:1.多级(高压)泵:排量较小,又称为并联泵;2.单级(低压)泵:排量大,扬程低,又称为串联泵。

管道工艺设计的任务:根据设计委托书或设计任务书规定的输送油品的性质、输量及线路情况,工艺计算来确定管道的总体方案的主要参数:管径、泵站数及其位置等。

油气储运概论 第三章 长距离输油管道

油气储运概论 第三章 长距离输油管道
第三章
第一节 概 述
一、输油管道的分类
企业内部输油管道 长距离输油管道 原油管道 成品油管道 常温输送管道 加热输送管道
二、长距离输油管道的组成
输油站 线路 截断阀室
三、长距离输油管道的特点
与公路、铁路、水路运输相比,管道运输的 优点为: 1、运输量大
管道运输的优点(续)
加热输送的方法:直接加热、间接加热。
二、热油管道的温降
距离加热 站越近, 温差越大, 温降越大。
Tl
T0
(TR
T0 ) exp(
KD l)
Gc
热油管道的温降(续)
温降与管道 的总传热系 数以及管道 输量有关。
输量越大,
温降越平缓。
三、温度参数的确定
原则:输油设备能够正常运行,保证设备安全; 使输油总能耗降到最低。
4、翻越点
• 与地形起伏 的情况有关;
• 决定于水力 坡降的大小。
• i越小越易 出现翻越点。
5、管路工作情况校核
动水压力校核:油品 在流动过程中管路沿 线各点的压力。
静水压力校核:油品 停止流动后管路各点 由于位差引起的压力。
进出站压力校核
第三节 加热输送工艺
一、加热输送的特点和方法
2、热油管道摩阻计算方法
(1)分段计算法 将加热站间分成若干小段,每小段温降不超过2ºC; 求每小段平均温度; 由平均温度求相应的粘度; 计算各小段的摩阻; 计算整个加热站间摩阻。
(2)站间平均温度法
适用于流态为湍流,进出口粘度相差不到一倍。
计算加热站间油流的平均温度;
确定油品粘度;
五、减少混油的措施
1、影响混油的因素
主要因素是流态的影响, 另外还有: 初始混油的影响 粘度和密度的差异 停输 流速变化 副管

油气管道概述

油气管道概述

1958年

二、油气管道的分类
(一)国家质量技术监督局颁发的TSG D3001-2009《压力管道 安装许可规则》,将压力管道安装许可类别及其级别进行了如 下划分:
1、GA类[长输(油气)管道] 长输油气管道是指在产地、储存库、使用单位之间的用于 输送油气商品介质的管道。划分为GA1级和GA2级。 1.1 GA1级
长输管道工程主要施工工序:
材料、设备准备 防腐管预制 钢管拉运
工程勘察、设计
施工技术准备
管道测量、放线
作业带清理
下沟回填
补口、补伤
无损检 测
管道焊接
布管、挖沟及管道 组对
返修或返工
清管、扫线
管道试 压
阴极保护系统安装
管道构筑物安装
管道联合试运
输气管道干燥
交付及后期服务
2、油气田集输管道

油气田集输管道一般指从井口至集油(气)站(气体处理厂)之 间,为了油气田内部管理、生产开发、工艺要求而建设的油气输送管 道。油气田集输管道又分油田集输管道和气田集输管道。通常这类管 道的管径较小,距离也不是很长。

3.2 GC2级 除本规定的GC3级管道外,介质毒性危害程度,火灾 危险性(可燃性),设计压力和设计温度低于GC1级的工 业管道为GC2级。 3.3 GC3级 输送无毒,非可燃流体介质,设计压力小于或者等于 1.0MPa且设计温度高于-20℃,但是不高于185℃的工业管 道为GC3级。

4、GD类(动力管道) 火力发电厂用于输送蒸汽,汽水两相介质的管道,划 分为GD1级,GD2级。 4.1 GD1级 设计压力大于或等于6.3MPa,或者设计温度高于或等 于400℃的动力管道为GD1级。 4.2 GD2级 设计压力小于6.3MPa,且设计温度低于400℃的动力 管道为GD2级。

管道输油知识点总结大全

管道输油知识点总结大全

管道输油知识点总结大全管道输油是指利用管道系统将原油、石油制品等油品从生产地或者储存地输送到加工厂、炼油厂或者终端用户的过程。

管道输油作为一种安全、高效的输送方式,被广泛应用于石油行业。

下面是有关管道输油的知识点总结:一、管道输油系统1.管道输油系统的组成管道输油系统主要包括输油管道、泵站、阀门、测量设备和控制系统等组成部分。

输油管道用于输送油品,泵站提供输送动力,阀门用于控制流体的流向和流量,测量设备用于监测输送流体的参数,控制系统用于对输油系统进行监控和调节。

2.输油管道的类型输油管道主要分为地埋管道和地面管道两种。

地埋管道通常采用钢管或者复合材料管道,安装在地下深度较深处。

地面管道通常采用钢管或者塑料管道,安装在地表或者水下。

3.输油管道的设计要求输油管道的设计需要考虑输送介质的性质、输送距离、输送量、输送压力、环境条件等因素。

设计要求包括管道的材质、尺寸、壁厚、防腐措施、支架及附属设施等。

4.输油管道的施工和维护输油管道的施工和维护需要遵守相关标准和规范,包括土建工程、管道焊接、管道涂装、防腐维护等方面。

同时需要进行定期的巡检和维护,保证管道系统的安全和可靠运行。

二、输油泵站1.泵站的作用泵站是管道输油系统中的重要设备,主要用于提供输送介质的动力,将油品从起点输送到终点。

泵站通常包括进站泵、中站泵和末站泵等设备。

2.泵站的选择泵站的选择需要考虑输送介质的性质、输送量、输送距离、输送压力等因素。

常见的泵站有离心泵、柱塞泵、螺杆泵等类型。

根据具体情况选择合适的泵站设备。

3.泵站的运行和维护泵站的运行需要进行定期的检查和维护,包括设备的润滑、密封、故障检修、设备清洗等工作。

定期进行设备的保养和维修,保证泵站的稳定运行。

三、阀门和测量设备1.阀门的作用阀门是管道系统中的控制设备,用于控制流体的流向和流量。

常见的阀门包括截止阀、调节阀、蝶阀、球阀等类型。

根据具体情况选择合适的阀门设备。

2.阀门的安装和维护阀门的安装需要考虑其位置、管道布局、防腐措施等因素。

输油管道的主要设备及工作原理

输油管道的主要设备及工作原理

一、概述输油管道是当今世界上最重要的能源运输手段之一,它通过将石油、天然气等能源从生产地输送至工业基地或消费地,为全球能源供应起着举足轻重的作用。

而输油管道的主要设备及其工作原理则是支撑管道运输系统正常工作的重要保障。

本文将对输油管道的主要设备及其工作原理进行分析和介绍。

二、输油管道的主要设备1. 泵站设备输油管道中的泵站设备主要由泵、控制系统和配套设备组成。

泵的作用是将输送介质从起点向终点方向进行输送。

在泵站中,控制系统通过监测管道压力、温度等参数,控制泵的运行状态,以保证输油管道的正常运转。

配套设备则包括阀门、压力表、流量计等,在管道输送过程中起着辅助监控和调节管道运行的作用。

2. 阀门设备阀门是输油管道中的重要设备,主要作用是控制介质流动的方向、压力和流量。

根据其结构和功能,阀门可以分为截止阀、调节阀、止回阀等不同类型。

在输油管道中,阀门的选择和安装位置对管道的安全和运行稳定性有着重要的影响。

3. 压力容器压力容器是输油管道系统中的重要设备之一,其主要作用是储存介质并保持一定的压力。

在输油管道系统中,常见的压力容器包括油罐、气罐等。

通过合理设计和选择压力容器,可以有效降低管道输送过程中的压力波动和安全风险。

4. 输油泵输油泵是输油管道系统中的核心设备,其作用是将原油、天然气等介质从起点输送到终点。

根据介质性质和输送距离的不同,输油泵的类型也有所区别,常见的输油泵类型包括离心泵、柱塞泵、螺杆泵等。

而输油泵的选型和运行状态对管道运行效率和安全性有着重要的影响。

三、输油管道的工作原理输油管道运输系统的工作原理主要包括介质输送、压力控制、泄漏监测等多个环节。

1. 介质输送输油管道通过输油泵将原油、天然气等介质从起点输送至终点。

在输送过程中,管道内的介质会受到压力、摩擦力、重力等因素的影响,通过输油泵的运行来克服这些影响,保证介质的正常输送。

2. 压力控制输油管道系统中的泵站设备和阀门设备通过监测管道压力、温度等参数,对泵的运行状态和阀门的开闭进行控制,调节管道内的压力和流量,保证输油管道的正常运转。

谈油田输油管道种类与安全管理

谈油田输油管道种类与安全管理
了正常的输 油生 产, 也带来了重大安全 隐患 。 与天然 气泄漏 不同之处在 于油 品大 量泄 漏 还会 污染水 源、 土壤 对公众健 康及 环境 造成长 期的不
良影 响 , 如 果油品外溢 会形成 大面积 火灾 扑救困难 。 因此 , 泄漏 监测不 仅成 为输 油 管道安 全 生产 管理 的重要 工作 内容 , 也是 保证管 道正 常运

谈油田输油管道种类与安全管理
刘全 大庆 油田工程有限公司大庆油田设计院
【 摘要 l 输 油管道在 国家能源战略 中 发挥着不可替代的作用同时它又 况 , 针 对打孔偷盗泄 漏进行全天 候的监测 。 此技 术具 有很高的监测 灵敏 是一项复杂的系 统工程 , 如何 能使输油管道安 全、 平稳运行, 将事故控制在 度和 定位精 度。 萌芽 状 态, 是我们关注的问题 。 2 、 安 全管 理 。 这 里我 们主 要谈输 油 管 道事 故抢 修 时应 该注 意 的
行不可缺 少的保障 。 输 油管 道检漏方 法主 要有直 接检 漏和 间接两 类 。 直接 方法就 是利
点, 从而 引起 火灾爆 炸。 开挖 埋地管 道抢修用 的工作 坑 , 根据施 工需要 应确 定工作坑的位 置和尺寸。 工作坑 应有上、 下 通道 , 以便施 工人 员进入 和撤 离t 从输 油管 道 上切 除管 段时, 要 等管 内泄 压完成 后才 能进行, 应 采用割 管机 进行机 械切割 , 不能 用火焊 切。 泄放 出的原油、 油 品排至临 时 的集油 池 内, 应尽快 回收 。 检 测动火处 的油 气浓度 , 确 保其浓 度在允 许 的安全范 围内, 并 检查 无误后才 能动火 , 管段焊接作业结 束并检查 合 格后, 对 补焊或更新 处应进行防腐补 口。 3 、 管道系统 的腐蚀 控制 。 腐蚀是 影响 到油气管 道安全可靠性 和使 用寿 命的关键 因素 , 常常是导致 管道穿孔 、 破裂 发生油 气泄 漏的主要原 因。 有效 地防止和控 制管道 腐蚀可使事故率降 低 , 保证 管道安全运 行。 管 道工程设计时 必须对系统的腐蚀控 制进行精心设计, 如选择 防腐 层材 料、 阴极保护设 施 、 防腐参 数测量 及防腐效 果监 控设施 等的设计。 随着 管道 运行时 间的增加 , 以及建设 期间施 工质量达不 到要求 , 防 腐层会 出 现老 化、 龟裂 , 黏接 力下 降, 局部 出现 起皱 、 大面积 剥离的现 象, 特别是 在环 形焊缝 补 口 处 附近 , 容 易出现 空鼓 , 水份 会沿破 损点流 入, 靠 近管 体发生 腐蚀 , 而阴极保护 电流无法 到达腐蚀 处 , 对腐 蚀没有抑 制作用, 此现 象通过 正常的 电位测试也 难以发现 。 因此 , 应定期 进行内外检测工 作, 以掌 握管道 防腐 层和 金属损 失的准确情况 , 为防腐层大修提 供科学 依 据。 在施 工工程 中, 应 当选 用技 术成熟 的补 口产品 , 并加 强关键 环节 施 工 质量 的监管 。 出于 安全考虑 , 为了消除 感应 电压 的影 响 , 安 装在 受 保护 管道 上的装 置, 或管 道需要 电接地 , 如接地 材料 选择 不当, 会发生 腐蚀 泄漏事 故, 因此 在电气安全 接地时 , 应 在接地 电路中安装适 宜规格 或 额定值 的极化 电池 或二极管 电路, 使 之与阴极保护 系统 相容 , 也可 以 安 装分 开 的接地 锌 电极 或镀 锌钢 电极 , 将它们 埋在低 电阻率 的回填料 里, 并且不与其 他接地系统直 接电连通 。 出现 安全 隐患不怕 , 就 怕不知道 隐患在哪? 在全社 会日益重视 油气 管道安全 的形势下, 我们应该更加 重视 管道建 设的前 期工作 , 加 强对可 行性研 究阶段的投入 , 在施 工开始 时就要加强对 管道的监督 和管理 , 在 使用后还 要对其进行定期检 查 , 使之形 成有效 的管 理机制 , 才能及 时发 现问题 , 解决问题 , 才 能保证油气管道的安全 运行。

输油管道简答

输油管道简答

1、输油站根据所处位置不同分为几类,设施和作用上有什么差异?答:1)首站、中间站、末站。

2)首站长距离输油的起点,它接受矿场、炼厂或转运站来油,计量后,输入干线。

由于接收来油与管道输油之间存在不平衡性,一般首站都建有大的油罐区,及相应的计量、油品化验和油品预处理措施。

中间站包括泵站、加油站或热泵站,都是给油流补充能量。

其设施比首、末站简单,其他的如注入站、分输站或减压站等的设施则更简单。

末站是输油管道的终点站。

末站的主要任务油两个:一是接受管道的来油,二是给用油企单位转运油品或改换运输方式。

因此,从本质上讲,末站可认为是一个大型转运油库。

末站也建有较大的油罐区,以及相应的计量、化验、转运设施和油品处理设施等。

2、旁接油罐输油方式的优缺点各是什么?答:优点:对管路自动化水平要求不高。

缺点:设旁接油罐增加了投资,产生了油品的蒸发损耗和对环境的污染,旁接罐内的油品占用流动资金,也不便于实现全线的自动化管理,同时,各站间的输油能力不能协调,剩余压力不能被利用。

3、关于腊沉积的机理主要有哪几种解释?主要观点各是什么?管壁腊沉积的影响因素有哪些?答:1分子扩散、剪切弥散、布朗扩散和重力沉降。

2分子扩散说认为,当管壁温度低于析蜡点温度、并且低于油流温度时,接近管壁处的原油中的蜡分子借助于管壁上的结晶中心结晶析出,并造成该处原油中溶解的蜡分子浓度低于油流。

剪切弥散说认为,油流中已析出的蜡晶在流场速度梯度的作用下将往管壁方向运移,进而沉积在管壁上。

布朗扩散说认为,悬浮于原油中的蜡晶颗粒存在无规则的热运动,当原油中存在蜡晶颗粒的浓度梯度时,布朗运动的结果是使得蜡晶从油流中高蜡晶浓度的区域迁移到管壁附近,继而沉积下来。

重力沉降说认为,由于已析出的蜡晶颗粒与液态原油存在密度差,蜡晶颗粒也可能因重力作用而沉积下来。

因素;①油温②原油与管壁的的温差③流速的影响④原油组成的影响⑤管壁材质的影响.4、顺序输送中减少混油的措施有哪些?答:1在保证操作要求的前提下,尽量采用最简单的流程,以减少基建投资与混油损失。

输油管道

输油管道

/forums/55251/ShowThread.aspx输油管道设计与管理design and management of oil pipelines第一章输油管道运输工况(overview of pipeline transportation)§1.1 输油管道概况一、概述管道是石油生产过程中的重要环节,是石油工业的动脉。

在石油的生产过程中,自始至终都离不开管道。

我们可以把石油的生产过程简单的表示为:原油管成品油管油→计量站→井联合站→转油站→矿场油库→炼油厂→用户矿场油气集输系统长输管道从油井出来的油气通过管道输送到计量站,经过计量后又由管道输送往联合站,在联合站生产出合格的原油,合格原油通过管道和转油站输到矿场油库或外输到管道首站,通过长输原油管道输到炼油厂加工精练,生产出各种产品,通过成品油管道或铁路、公路、水路将各种产品送往用户。

油井至矿场油库部分属于矿场油气集输系统,这属于“油气集输”课程研究的内容。

后面的原油管道和成品油管道属于长输管道的范畴,是本课程要研究的内容。

长输管道是长距离输油管道的简称,它是指流量大,管径大,运距长的自成体系的管道系统。

可简单地表示为:首站→中间站→……→末站收计加加收加加收计发油量压热油压热油量油长输管道总是由输油站和线路组成。

而首战、末站和中间站统称为输油站。

流体沿管道流动过程中要消耗能量,所以沿线要不断地由泵站和热站增加能量,因而要建若干中间站(booster station ,heating station)。

首站(initial station)和末站(terminal)的位置视情况而定。

对于原油管道,首站一般在油田,末站一般为炼厂和港口。

为了保证管道的连续运行,首末站一般建有较大的库容,而中间站一般只设一座旁接油罐或高罐。

用以调节流量的不平衡(旁接油罐流程)或高泄压(密闭流程)。

输油管道一般由离心泵提供压能。

电动机为原动机。

对于加热输送的管道,由于沿程散热,为了保持油品的温度,沿线还要设加热站,所用原料一般为所输原油或渣油。

输油管道设计与管理第次课

输油管道设计与管理第次课

56km 迁 安 站

59km
秦皇岛站
储罐 100000×7
昌 黎 站
图 站场
例 秦京线 任京线 石燕线
2020/3/9
23
西部原油管网
西部原油管网 西部原油管网包括西部原油管线、阿独线、
轮库线、库鄯线、独克乌管线、吐哈油库至鄯善 进油支线。
2020/3/9
24
西部原油管网
西部原油管道鄯兰线:2007年6月建成投产,鄯善—兰州原油干线全长1545.03km,其中鄯善—新堡段线路长 1399.4km,管径Φ813mm。新堡—兰州段线路长145.63km,管径Φ711mm。设计压力8.2MPa,设计输量为2000×104t/a。 西部原油管道乌鄯线:全长297.317km,管径Φ610mm,设计压力8.0MPa,设计输量为1000×104t/a。首站建于乌鲁 木齐王家沟油库,与成品油首站合建。末站与鄯善原油干线首站合建,设达坂城中间热泵站1座。 阿独线:2005年12月建成投产,全长约246km,管径Ф813mm,设计压力6.3 MPa,设计输量为1000~2000×104t/a。 沿线设1座中间站,10座线路阀室,3座阴极保护站。 轮库线:该管道是塔里木油田的第一条原油外输管道,1992年7月投产,全长191km,管径φ377×6(7)mm,设计压力 5.8MPa,年输油能力100~300×104t。轮库输油管线现已封存。轮库复线管道1996年9月投产,全长161km,管径 φ508×6-7mm,设计压力6.27MPa,设计输量600×104t/a,设中间截断阀室三座。 库鄯线:1997年6月30日投产,全长476km,管径φ610mm,壁厚7.1-11.1mm变壁厚,设计压力8MPa,设计输量为 500~1000×104t/a。 独克乌管道:独克乌D377管道反输哈油,设计输量为200×104t/a。起点位于独石化新建厂区储存罐区旁,储存、计 量设施由独石化建设完成,在仪表计量完成后交接,将油从独石化输至六泵站。根据克-独-乌D377管道运行现状,克 -独D377管道输送压力在6.4MPa下、克-乌D377管道在4.7MPa下输送哈国原油。 吐哈油库—鄯善原油进油支线:吐哈油库—鄯善原油进油支线:全长4.85km,管径Φ711mm,设计压力2.5MPa,管 线设计输量2000×104t/a。

油库管线

油库管线

油库输油管道(也称管线、管路)是由油管及其名贵附件所组成,并按照工艺流程的需要,配备相应的油泵机组,设计安装成一个完整的管道系统,用以完成油料接卸及库内输转任务。

一;管道布置常见的油库管道的形式有以下几种(一)单管系统(二)双管系统(三)独立管道系统输油管道的敷设,为了减少阻力,一般都尽量采取直线敷设其方法有地上、管沟和地下三种,在油库围墙以内的管道,都应在地下敷设,原已埋在地下的管道或已敷设在管沟里的管道,要结合油库的技术改造,亦应尽可能的逐步地改为地上敷设,围墙以久的输油管道,为了不妨碍交通和占用农田,一般都把管道经过防腐处理后直接埋在地下,深度为0。

5~0。

8m. 二;油管油库常用的输油管,一般都为碳素钢管和耐油胶管两种,固定的输油管线多用碳素钢管,耐油胶管主要用于临时装卸输转油设施上或管线卸接的活动部位。

碳素钢管按其制造方法可分为无缝钢管和焊接钢管,无缝钢管又分为热轧和冷拔两种,通常的碳素钢管都是采用沸腾钢制造,温度适用范围为0~300℃,低温时容易脆化,采用优质碳素钢制造的钢管,温度适用范围则为-40~450℃,采用16Mn钢,温度适用范围低温为-40℃,高温则可达475℃。

常供选用的钢管材料如下表:钢管名称钢管标准公称直径D9mm 钢号适用温度范围℃无缝钢管YB231-70 10 -40~45010~500 20 -40~45016Mn -40~475螺旋焊缝SYB1004-63 A3F 0-300电焊钢管16Mn -40~450钢管卷管≥500 A3F 0~30010 -40~45020 -40~45020g -40~470耐油胶管有耐油夹布胶管,耐油螺旋胶管和输油钢丝编织胶管之种,都是由丁腈橡胶制成。

并分压力、吸入和排吸三种不同情况用途,正压输送应选用耐压胶管,负压输送则选用吸入胶管,有可能出现正负压力时则需选用排吸胶管。

三、管道的连结和附件、配件管道的连接方式,一般分为丝机,焊接和法兰等三种连接方式,管道连接的附、配件主要有:(一)弯头弯头分铸钢、焊接和煨管三种。

输油管道设计与管理1 ——【输油管道设计与管理】

输油管道设计与管理1 ——【输油管道设计与管理】
⑥液体通过泵时所增加的能量,是原 动机通过叶轮对液体作功的结果。
3、改变泵特性的方法
改变泵特性的方法主要有:
(1) 切削叶轮
H
a
D D0
2
b
D D0
m q2m
式中:D0、D-变化前后的叶轮直径 , mm
a,b—与叶轮直径D0 对应的泵特性方程中 的两个常系数
(2) 改变泵的转速
2
m
H
a
n n0
设有n1台型号相同的泵并联,即 q Q / n1
Hc
a
b
Q n1
2m
a
b n12m
Q 2m
则:
1
A=a
B
n2 m 1
b
注意 : 泵并联运行时,在改变运行的泵机组数时,要
防止电机过载。
例如两台泵并联时,若一台泵停运,由 特性曲线知,单泵的排量q>Q/2,排量 增加,功率上升,电机有可能过载。
马惠宁 线
花格 线
四川油田管网
魏荆线
返回
二、 输油泵站的工作特性
1、长输管道的泵机组类型
输油泵站的作用: 不断向油流提供一定的压力能,以便其能继续流动。 由于离心泵具有排量大、扬程高、效率高、流量调节方便、 运行可靠等优点,在长输管道上得到广泛应用。
(1) 长输管道用泵
长距离输油管道均采用离心泵,很少使用其他类型的泵。 离心泵的型式有两种:
选择泵机组数的原则主要有四条: ①满足输量要求; ②充分利用管路的承压能力; ③泵在高效区工作; ④泵的台数符合规范要求(不超过四台)。
① 并联泵机组数的确定
n Q q
其中 : Q为任务输量, q为单泵的额定排量
显然 n不一定是整数 ,只能取与之相近的整数,这就是泵机

简述油气管道的分类和作用

简述油气管道的分类和作用

简述油气管道的分类和作用管道运输是石油及天然气最主要的运输方式,与铁路、公路、水运等运输方式相比,它具有运输量大、密闭安全、便于管理、易于实现远程集中监控等优点,在全世界应用广泛且发展迅速。

油气管道一般按照下面几种方式分类。

(一)按管输的介质不同分类。

按管输的介质的不同油气管道可分为输油管道、输气管道、油气混输管道等。

输油管道又可分为原油管道与成品油管道两类。

(二)按输送的性质分类。

按输送的行至,即输送距离和经营方式不同,油气管道可分为三大类:1.矿场集输管道。

矿场集输管道是指输送距离较短,属于企业内部经营的管道。

例如:油田内短距离的油气集输管道,炼厂、油库内部管道,油田、炼厂到附近企业的输油管道等属于前者,其长度一般较短,不是独立的经营系统。

2.干线输送管道(长输管道)。

干线输送管道一般是指输送距离较长的管道,如油田将原油送至较远的炼厂或码头、转运油库的外输管道等。

长距离输油管道一般管径大、运输距离长,有各种辅助配套工程。

这种输油管道往往是独立经营,有自己完整的组织机构,有与管道相适应的管理体系。

3.城市配输管道。

城市配输管道主要是指城市输气、配气天然气管道。

城市输配气管道是天然气的分配管网,它遍布整个城市和近郊,一般总是成环形布置,且根据压力高低区分为高、中、低压管网。

天然气从高压力管网经过调压装置降低压力后,方可输入到低压力等级的管道内。

二、油气管道的组成。

(一)原油管道的组成。

原油管道由输油站、线路及辅助系统组成。

1.输油站。

可以按照位置的不同将输油站分为首站、中间站和末站;也可按照作用的不同将输油站分为加热站、加压站(泵站)。

若加热站与输油泵站设在一起,则成为热泵站。

首站的任务是收集原油或石油产品,经计量后向下一站输送。

首站的主要组成部门是油罐区、输油泵房和油品计量装置。

有的首站为了加热还设有加热系统。

输油泵从油罐汲取油品经加压(有的油品也经加热)、计量后输入干线管道。

油品沿着管道向前流动,压力不断下降,需要在沿途设置中间输油泵站继续加压,直至将油品送到管道终点。

长距离输油管道系统课件.ppt

长距离输油管道系统课件.ppt

2024/10/10
3
二、长距离输油管道的组成
◆输油站 首站
中间站 末站
◆线路
加热站 输油泵站
输油站功能:
加压 加热 计量(首、末站)
2024/10/10
4
三、长距离输油管道的特点
与公路、铁路、水路运输相比,管道运输的优 点为:
1、运输量大
连续运行
2024/10/10
5
2、运费低、能耗小
原苏联管线运价约为铁路的1/2,美国约为铁路的1/7-1/10 , 我国目前基本与铁路持平。(基于合理输量)
Hc A BQ2 m a bq2 m
Q q1 q2 .....qn
2024/10/10
16
2、串联泵站的工作特性
串联泵站的特点:
各泵流量相等,q=Q,泵站扬程等于各泵扬程
之和,Hc= Hi 。
设有n2台型号相同的泵串联,则:
Hc n2H n2a n2bQ2 m
A n2a,B n2b
2024/10/10
12
2、改变泵特性的方法
(1)切削叶轮
H
a
D D0
2
b
D D0
m
Q
2m
式中:D0、D-变化前后的叶轮直径 , mm
a、b—与叶轮直径D0 对应的泵特性方程中的两个常系数。
离心泵叶轮的允许切割量
泵的比转数ns
60
120
200
300
500
(D0-D)/D0
0.20
0.15
0.11
根据该定义有:
上式表明,输量为 Q 的液体从翻越点自流到终点还 有能量富裕。
14
(3)进口负压调节
泵进口在负压下运行,泵特性曲线降低; 一般只用于小型离心泵,大型离心泵一般要求正压进泵。

输油处员工培训资料

输油处员工培训资料
3. 具有高、低压衔接部位的流程,操作时必须先导通低压部位,
后导通高压部位。反之,先切断高压,后切断低压。
4. 流程切换,不得造成本站或下站加热炉突然停流。如果涉及到
进炉油量减少或停流时,必须在加热炉压火或停炉后方可切换。
5. 加热炉在最低通过量状态下运行时,应严格执行下列规定:
① 出炉温度不得高于规定值(≤75℃)。 ② 火焰不得添炉管。 ③ 每小时各站运行人员向处调度汇报该炉运行情况。
第三节 输油工艺流程操作原则
1. 长输管道工艺流程的操作与切换,由调度统一指挥。非特殊紧
急情况(如已经发生火灾、炸管、凝管等重大事故),未经调 度人员同意,不得擅自改变操作。
2. 一切流程操作均应遵守“先开后关”的原则,即确认新流程已
经导通过油后,方可切断原流程(泵到泵流程应遵照其具体规 定)。要做到听、看、摸、闻“四到”。
二、输油管道的输送方式 长距离输油管道的输送方式有等温输送和加热输送两种。 1. 等温输送 输送轻质成品油或轻质低凝点原油的长输管道,沿线不需要加热,油品
从首站进入管道,输经一定距离后,管内油温就会等于管道埋深处的地温, 故称为等温输油管道。
2. 加热输送 易凝、高粘的油品当其凝点高于周围环境温度,或在环境温度下油流粘 度很高时,不能直接采用等温输送方法。油流过高的粘度使管道的压降剧 增,往往工程上难以实现或不经济、不安全,故必须采用降凝、降粘等措 施。 加热输送是目前最常用的方法。其目的在于提高油的温度来降低其粘度, 减少输送时的摩阻损失,并且提高油流的温度,保证油流的温度高于其凝 固点,以防止冻结事故发生。故须考虑将油品加热,提高油温至凝固点以 上后再输人管路。加热的方法主要是在管路沿线设置加热站。加热可以利 用蒸汽或热媒换热器换热,也可以利用加热炉直接加热,使用的加热设备 有直接式加热炉或间接式加热炉(热媒炉)两种。

油气储运教学课件:第五章 原油及天然气管道输送

油气储运教学课件:第五章 原油及天然气管道输送
13
•储 运 工 程
②美国阿拉斯加原油管道 它从美国阿拉斯加州北部的普拉德霍湾起纵贯阿拉斯加,
通往该州南部的瓦尔迪兹港,是世界第一条伸入北极圈的输 油管道。管道全长1287km,管径1220mm,工作压力 8.23MPa, 设计输油能力1×108t/a。全线有 12座泵站和1座末站,第 一期工程建成8座泵站。采用燃气轮机带离心泵。全线集中控 制,有比较完善的抗地震和管道保护措施。管道于1977年建 成投产。 ③沙特东—西原油管道
管道起自靠近东海岸的阿卜凯克,终于西海岸港口城市 延布,横贯沙特阿拉伯中部地区。管径1220mm。全长1202km, 工作压力5.88MPa,输油能力1.37×108t/a。全线 11座泵 站,使用燃气轮机带离心泵。管道全线集中控制。全部工程 于198383年完成。
14
•储 运 工 程
④美国西—东原油管道 管道从西部圣巴巴拉到休斯敦。管径762mm,全长2731km,
与此同时,成品油管道也获得迅速发展,成品油管道多建 成地区性的管网系统,沿途多处收油和分油,采用密闭和顺序 输送方式输油。美国的科洛尼尔成品油管道系统就是世界上大
型成品油管道系统的典型代表之一。
12
•储 运 工 程
(1)世界著名大型长输管道 目前世界上比较著名的大型输油管道的简况如下:
①前苏联“友谊”输油管道 它是世界上距离最长,管径最大的原油管道。从前苏联阿 尔梅季耶夫斯克(第二巴库)到达莫济里后分为北,南两线, 北线进入波兰和前民主德国,南线通向捷克和匈牙利。北、 南线长度各为4412km和5500km,管径分别为1220、1020、820、 720、529与 426mm,年输原油超过 1×108t。管道工作压力 4.9~6.28MPa。全线密闭输送,泵站采用自动化与遥控管理。 管道分两期建设,一期工程于1964年建成,二期工程于1973 年完成。

输油管道的分类及管材

输油管道的分类及管材

输油管道的分类及管材输油管道是油品收发、输转的主要设备。

油、气田内部连接油、气井与计量站、联合站的集输管道以及炼油厂和油库的管道属于企业内部输油管道。

这些管道一般较短,不形成独立的经营系统。

将油田合格原油送至炼油厂、码头或铁路转运站的管道属于长距离输油管道,也称干线输油管道。

这些管道管径较大,有各种辅助配套设备,是独立的经营系统,长度可达数千公里。

目前最大的原油管道直径达1220mm。

管道及其附件的正确选择、合理使用和调度、及时维修和养护,直接关系到系统的正常运行。

按输送的介质,管道可分为原油管道、天然气管道和成品油管道。

按设计压力,管道分为真空管道、低压管道、中压管道、高压管道和超高压管道。

泵吸入口用真空管道;油库大多为低压管道;炼油厂反应塔出口管道大多为中压管道和高压管道,而油井出口管道大多为超高压管道。

按材质,管道分金属管道和非金属管道。

金属管道规格多、强度高。

油库管道主要是碳素钢管道和铸铁管道。

在卸油码头及汽车收发油场所常用耐腐蚀、耐油的橡胶管。

无缝钢管没有接缝、强度高、规格多,在油库中应用最为广泛。

输送腐蚀性强或高温介质时,可采用不锈钢、耐酸钢或者耐热钢无缝钢管。

对缝焊接钢管用在小直径低压管道上;螺旋焊接钢管常用于低压大直径管道。

钢管的规格一般用“φ外径×壁厚”表示。

普通铸铁管一般用灰口铸铁铸造,耐腐蚀性好,但质脆、不抗冲击,常用于给排水、消防和冷却水系统中。

硅铁管常用于耐酸管道中,其规格以公称直径表示。

油库常用的胶管有耐油夹布胶管、耐油螺旋胶管及耐油钢丝胶管,这些胶管均由丁腈橡胶制成。

耐油夹布胶管用于低压输油;耐油螺旋胶管可作压力输送和吸入管用;耐油钢丝胶管比螺旋胶管轻、耐压高。

管道的主要技术参数有公称直径、公称压力、试验压力和工作压力。

公称直径是为了设计、制造、安装和维修方便而规定的一种标准直径。

公称直径的数值既不是管子的内径,也不是管子的外径,是与管子内径接近的整数。

公称压力是为了设计、制造和使用方便规定的一种名义压力。
