[案例]家庭水电安装施工图

[精品案例]家庭水电安装施工图
水电安装, 施工图, 家庭
家庭水电安装是保障我们以后生活质量的重要部分，所以对它的一个安装一定要谨慎，一切以安全为主。

一般在家庭水电安装之前我们就必须要有明确的施工图，按照施工图来装修无论是在安装完后的测试，还是以后的检修中都能更加的便。

不要看我们一套房子在装修过后非常的漂亮其实在装修之前可以风景无限，下面我们就根据家庭安装施工图来具体的了解一下。

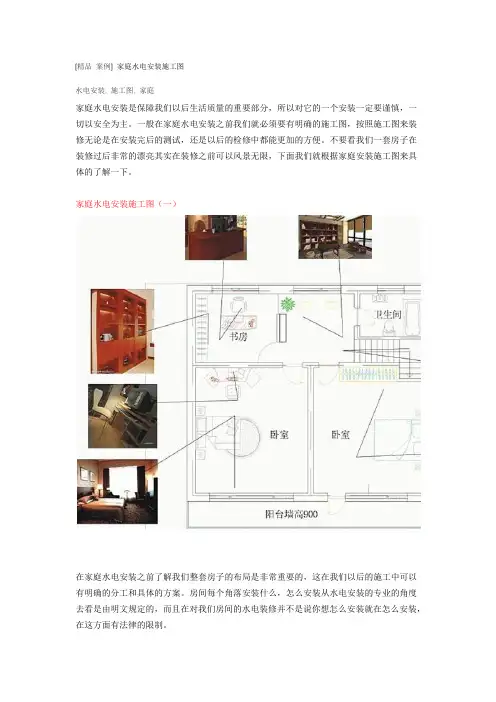

家庭水电安装施工图（一）
在家庭水电安装之前了解我们整套房子的布局是非常重要的，这在我们以后的施工中可以有明确的分工和具体的案。

房间每个角落安装什么，怎么安装从水电安装的专业的角度去看是由明文规定的，而且在对我们房间的水电装修并不是说你想怎么安装就在怎么安装，在这面有法律的限制。

家庭水电安装施工图（二）
了解到房间的整个布局，接下来就是要绘制水电安装的施工图。

这是一个专业安装师傅所必须做的第一件事情，如果你家在安装的时候没有看到一幅完整的水电施工图，那么就你要注意了，你所请的人是否是专业人事。

因为家庭水电的安装关系到我们以后的安全问题，所以对聘请安装师傅一定谨慎。

家庭水电安装施工图（三）
我们在安装水电的时候还有多要注意的地。

比如说在安装排水系统的时候就有几个基本要求：进场必须测量水平线、检查水管是否畅通、冷暖水管的选择、水管的连接（一定要保证不漏水）、管道安装不能挨近电线等等极具的知识。

下面我们就来看看实地水电施工图。

家庭水电安装施工图（四）
家庭电器布线均采用中策bv单股铜线，接地线为bbr软铜线。

穿pvc暗埋设走向为横平竖直，沿平顶墙角走。

管布线不能有接头，扭结，禁止电线直接埋入灰层中，遇到泥土时采用BVV保护套。

家庭水电安装施工图（五）
在安装电线的时候每户家庭如配电箱的尺寸要根据家庭具体的用电来定。

一般情况下每户家庭必须设有总开关、漏电保护器，这些都要格的按照电线安装图来操作，标明使用旧路。

而且配置的电箱必须有可靠的接地连接。

家庭水电安装施工图（六）
在安装电线的时候，选择穿线管大小要始终，不但要能使导线穿得进，而且要留有足够的空隙，这样才能使导线在通过大电流时产生的热量能散发掉，能有效防止热量不扩散引起的火灾。

一般的话导线的截面积与穿线管截面积之比为1/3~1/2。

家庭水电安装施工图（七）
线、电视线安装在家庭的时候一定不能移动或是封闭。

禁弱电线与导线安装在同一管中，管线均从地面直墙角过。

家庭水电安装施工图（八）
为了我们在以后生活中的检修和维护埋在墙、地下或天棚的穿线管，其转弯处弯头的弧度应是穿线管直径的5~10倍。

禁止在我们卧室床头使用移动的开关。

如果在选择灯具时候，使用的是螺口灯头，那么螺口灯头的中心簧舌应接控制相线。

家庭水电安装施工图（九）
在我们家庭水电安装的时候，电工师傅按照我们的要求确定开关、插座、水管、电线管的位置后，手工在墙上画线，线路要求竖要直横向开槽长度不超过20公分，原则上是走最短的路线，此过程的处理对我们安装师傅的专业知识要求非常高。

家庭水电安装施工图（十）
在卫生间水电的安装一般水管改走顶不走地，各冷、热水出水口水管的安装必须水平，遵循左热右凉的原则，管路铺设需横平坚直。

布局走向要安全合理。

管卡位置及管道坡度等均应符合规要求。

各类阀门安装应位置正确且平正，便于以后生活中使用和维修。

家庭水电安装施工图（十一）
家庭水电安装施工图之电线的合理放置。

电线是非常危险的意见东西，在安装的时候一定要区分清楚，不然短路，因其火灾，就会对我们的人身财产安全构成威胁。

家庭水电安装施工图（十二）
家庭水电安装施工图之水管的布局。

这是一个在我们卫生间水管安装布局图，可以看出是多么的繁杂，对于卫生间说管的安装一个重要的就是下水道水管的安装，下水道管的安装不仅是起到排除我们的污水的作用，另外两个就是不能阻塞、也要防臭。

家庭水电安装施工图（十三）
家庭水电安装施工图之最后墙面的粉刷。

在安装好以后一定要吧墙面复原，粉刷墙面的时候不能留有痕迹，一般来说在很多家庭中会安装吊顶，其实吊顶除了是我们的天花板美观以外，还有一个不可忽视的作用就是掩饰我们在安装水电线留下的痕迹。
