电阻焊
1、电阻焊基础知识
6、安全性高
第 1 页,共 4 页
2.6焊机工作原理
焊接电流 电极压力
பைடு நூலகம்
上 升 时 间 Tu
下 降 时 间 Td
初期加压时间Ts
通电时间Tw
保持时间Th
开放时间To
(1)初期加压时间:由电极开始下降到焊接电流开始的时间。是为保证通电之前电极压紧工件,防止因 加压不完全形成焊接缺陷而设计的。初期加压时间Ts设定范围为0 ~ 99周波。 (2)上升时间:自通电开始使电流缓升到设定电流的时间。通过工件缓慢加温使电镀钢板焊接处镀层 先粉化或对高强度钢退火,凸焊时多个凸焊点与平板均匀接触,使被焊工件接触处紧密结合,以 保证焊点大小稳定,各点加热一致,减少飞溅。上升时间Tu设定范围为 0 ~ 9周波。 (3)通电时间:根据金属的性能、厚度和所用焊机的功率,可采用强规范(大电流、短时间)或者 弱规范(小电流、长时间)通电方式。 通电时间Tw包括上升时间,其设定范围 0 ~ 99周波。 (4)下降时间:自焊接电流终了至焊接电流为零期间使电流逐渐降低的时间。通过电流逐渐降低来控 制焊接区域的冷却速度,可减少产生裂纹的倾向,同时对易感磁的工件还具有消磁的作用。下降时 间Td设定范围为 0 ~ 9 周波。 (5)保持时间:自焊接电流结束到电极开始上升的时间 。在此时间内,电极仍压着焊后熔化的金 属,可使金属晶粒变细,同时由于电极头的冷却作用,使熔核凝固并具有足够强度,以避免或减 少缩孔、裂缝,提高焊接处机械强度。保持时间Th设定范围为0 ~ 99 周波。
(6)开放时间:由电极开始提起到电极再次下落,准备在下一个待焊点压紧工件的时间。开放时间只 适用于焊接循环重复进行的场合。若开放时间设定为0周波,则进行单点焊接。开放时间To设定范 围为0 ~ 99周波。
电阻焊
加压力过大
接触电阻减少,融合不良, 强度不足,压痕大。
通电时间
通电时间过长
热量损失大,材质变化
通电时间过短
焊接不充分,焊点强度差
2.电阻焊主要规范参数
2.1 焊接电流
2.2 电极压力
2.3 焊接时间
2.4 电阻 R
2.5 电极及夹头
2.6 工件
2-1. 焊接电流
由热量公式Q = I2Rt,可见电 流对产热的影响比电阻R和时间 t两者都大。因此焊接时必须保 证焊接电流的适宜和稳定。
电极材质应具有足够高的电导率、 热导率和高温硬度。电极的结构必须 有足够的强度、刚度以及充分冷却的 条件。
电极与工件的接触面积决定着电 流密度。电极本身电阻率和导热性关 系着热量的产生和散失,因而电极的 形状和材料对熔核的形成及焊接质量 有显著的影响,
端部 主体 冷却水孔 尾部
锥形电极
2-6. 工件表面
2-4. 电阻 R
根据热量公式Q = I2Rt可知焊接部位的电阻对阻 Nhomakorabea质量有着重
Rew
要的影响。其电阻的组成如下:
Rw
R= 2Rw + Rc + 2 Rew
Rc
Rw :被焊工件本身电阻
Rw
Rew
Rc : 两工件间接触电阻
Rew: 电极与工件间接触电阻
2-5. 电极
阻焊电极是保证阻悍质量的重要零 件,它应具备向工件传导焊接电流、 压力、散热等功能。
抗剪强度 Ft
电极压力 F
2-3. 通电时间
阻焊时为了保证熔核尺寸和焊点强度,根据热量公式 Q = I2Rt,焊接时间与焊接电流在一定范围内可以互为 补充,为了获得一定强度的焊点,可以采用大电流和短 时间(强条件,又称强规范),也可以采用小电流和长 时间(弱条件,又称弱规范)。选用强条件还是弱条件, 则取决于金属的性能、厚度和所用焊机的功率,但对于 不同性能和厚度的金属所需的电流和时间,都仍有一个 上、下限,超过此限,将无法形成合格的熔核。
电阻焊

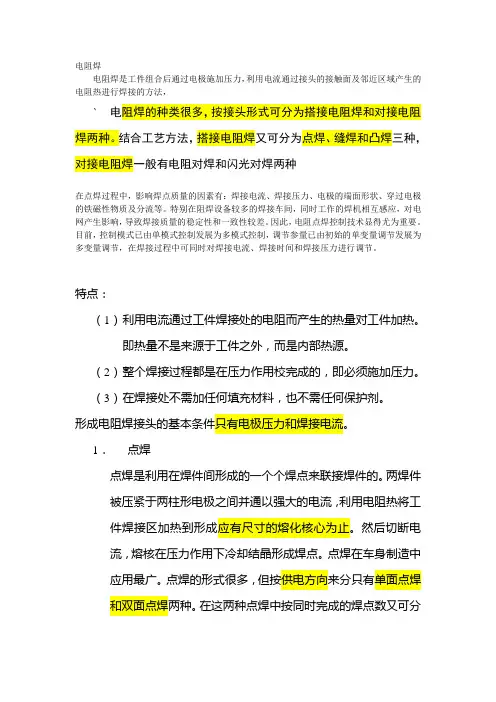

电阻焊电阻焊是工件组合后通过电极施加压力,利用电流通过接头的接触面及邻近区域产生的电阻热进行焊接的方法,` 电阻焊的种类很多,按接头形式可分为搭接电阻焊和对接电阻焊两种。
结合工艺方法,搭接电阻焊又可分为点焊、缝焊和凸焊三种,对接电阻焊一般有电阻对焊和闪光对焊两种在点焊过程中,影响焊点质量的因素有:焊接电流、焊接压力、电极的端面形状、穿过电极的铁磁性物质及分流等。
特别在阻焊设备较多的焊接车间,同时工作的焊机相互感应,对电网产生影响,导致焊接质量的稳定性和一致性较差。
因此,电阻点焊控制技术显得尤为重要。
目前,控制模式已由单模式控制发展为多模式控制,调节参量已由初始的单变量调节发展为多变量调节,在焊接过程中可同时对焊接电流、焊接时间和焊接压力进行调节。
特点:(1)利用电流通过工件焊接处的电阻而产生的热量对工件加热。
即热量不是来源于工件之外,而是内部热源。
(2)整个焊接过程都是在压力作用校完成的,即必须施加压力。
(3)在焊接处不需加任何填充材料,也不需任何保护剂。
形成电阻焊接头的基本条件只有电极压力和焊接电流。
1.点焊点焊是利用在焊件间形成的一个个焊点来联接焊件的。
两焊件被压紧于两柱形电极之间并通以强大的电流,利用电阻热将工件焊接区加热到形成应有尺寸的熔化核心为止。
然后切断电流,熔核在压力作用下冷却结晶形成焊点。
点焊在车身制造中应用最广。
点焊的形式很多,但按供电方向来分只有单面点焊和双面点焊两种。
在这两种点焊中按同时完成的焊点数又可分为单点、双点和多点焊。
A.焊点质量的一般要求点焊结构靠单个或若干个合格的焊点实现接头的连接,接头质量的好坏完全取决于焊点质量及点距。
焊点质量除了取决于焊点尺寸外,还与焊点表面与内部质量有关。
焊点外观上要求表面压坑浅、平滑呈均匀过渡,无明显凸肩或局部挤压的表面鼓起;外表面没有环状或颈项裂纹,也无熔化、烧伤或粘附的铜合金。
从内部看,焊点形状应规则、均匀,无超标的裂纹和缩孔等内部缺陷及热影响区金属的组织与力学性能有无发生明显的变化等。
电阻焊
32
压力时间段与 电流时间段关系
通电开始时间 滞后于加压时间 目的:保证加压稳定时(接触电阻 稳定时) 放电
T1
T2
T3
加压结束时间滞后于通电结束时间, 目的: 保证在压力作用下结晶
33
放电时间过早
预压未稳定时就已先放电, 由于放电 时接触不稳 ,会将焊件烧穿
T1
影响焊接的工艺因素:
① 电流 ②通电时间
③电极压力
17
三.1 . 电阻 R :
1. RW : 焊件自身电阻 2. RC : 焊件间的接触电阻 3. Rew : 电极与焊件间电阻
18
1. RW :
加压增大时,接触面积增大, RW 减小
2. RC :
① 氧化物污物层电阻会增大 ② 微观不平局部接触电阻会增大
36
总结
1.公司所用焊材为紫铜件+镀锡紫铜片。所有焊材基本上在 1.0mm以下,镀锡铜片厚度在0.2mm ,因为紫铜本身属于H 级难焊材料,所以对电极头的材质要求较高。要求极头在 高温条件下不易和焊件形成合金;要求导电率好被污染难 度高的材质。 2.改善点焊的要素 A:规范作业,产品的作业标准要明确 B:极头材质要筛选对比,固定供货渠道。更改厂商要验证后 才可。 C:调机技术改进,点焊知识培训。 D:对小比量产品工程样品最好采用手工点焊,可在原先点焊 机电源上加装手工点焊台(成本为3K RMB) E:流程单记录产品具体不良数,产品不良超过目标时,可以 采用柏拉图方式取最大项进行改善。
37
③加压增大时,接触面积增大, RC减小
(虚焊或烧损影响大)
19
点焊过程中焊接区电阻的变化规律
20
微观粗糙表面
电阻焊 (1)
影响接触电阻的因素:
工件表面状态 表面愈粗糙、氧 化愈严重、接触电阻愈大。 电极压力 压力愈高、接触电阻愈 小。 焊前预热 焊前预热将会使接触 电阻大大下降。
(2) 力
静压力用来调整电阻大小,改善加热。产生塑性变形或 在压力下结晶。 冲击力(锻压力)用来细化晶粒,焊合缺陷等。其压力 变化形式有平压力,阶梯压力和马鞍形压力,其中马鞍形压 力较为理想。
3)影响因素: 综上所述,边缘效应、绕流现象,均使点焊 时焊件的导电范围不能只限制在以电极与焊件接 触面为底的圆柱体内,而要向外有所扩展,因而 使悍件的内部电阻比圆柱体所具有的电阻要小。 凡是影响电流场分布的因素必然影响内部电阻。 这些因素可归纳为; (1)金属材料的热物理性质
(2)机械性能
(3)点焊规范参数及特征
三、电流场及温度场分布
1.电流场分布对点焊加热的影响
点焊时的电场
其中电流线的含义是在它所限定的范围内的电流占总 电流的百分数,例如,80%的电流线是指它限定的范围 内通过的电流占总电流的80%。
点焊时各典型截面的电流密度分布
1)集中加热 点焊时,电流线在两焊件的贴合面处要产生集 中收缩,其结果就使贴合面处产生了集中加热效果, 而该处正是点焊时所需要连接的部位.
h A 100% c
3)压痕
A 30 ~ 70%
c
5~20%
3.维持(F>0,I=0)
由于熔核体积小,且夹持在水冷电极间,冷却速度极高, 无外力维持,冷却收缩时会产生三向拉应力,极易产生缩 孔、裂纹等缺陷。 对于厚板、铝合金、高温合金等可采用较大的顶锻力防 止缩孔、裂纹。这时应精确控制加顶锻力的时间,加早了会 使液态金属遭遇高压而飞溅,过晚已经凝固了。加后缓冷电 流可降低凝固速度,防止缩孔和裂纹的产生。 4.休止(F=0,I=0) 恢复到起始状态所需的时间。
电阻焊名词解释
电阻焊名词解释电阻焊是指一种特殊的焊接方式,又称为电阻焊接。
通常,在此焊接过程中,不使用任何外加的焊材,而是通过焊接前的夹具、极板、及热电偶的产生的电热效应,在目标焊点处融合所连接的金属材料,使其固定在一起。
电阻焊可以实现对各种金属材料,如铝、镍、锌等的焊接,将其融合成一体。
电阻焊首先需要一具夹具,以确保所连接的金属材料在特定地点被固定,并尽量避免因温度变化而造成焊接材料移动。
其次,需要热电偶,它是一种电气安全设备,它可以在接触到金属材料时产生电热效应,从而确保其达到足够的焊接温度。
这款电气安全设备的另一个作用是,它可以监控焊接过程中的电流大小,从而有效避免出现电火花。
最后,如果做深度焊接,还需要一个极板,它可以产生一定量的电流,以深入比较薄的金属材料中,以达到更完整的焊接效果。
另外,在电阻焊的过程中,需要严格控制焊接温度,以免造成焊接材料受损。
此外,还需要确保电火花的流量小于最低容许值,以免出现损坏的情况。
虽然电阻焊的技术要求较高,但它的优点显而易见,一是它可以对不同种类的金属材料进行焊接,另一个就是它可以焊接到薄弱的金属表面上,从而取得更好的结果。
由于电阻焊是一种使用电热效应的方法,因此它可以实现更低温度,在一定条件下,它可以取得更高的焊接速度和更好的焊接质量。
由此可见,电阻焊是一种技术要求较高的焊接方式,它的应用非常广泛。
它不仅可以用于焊接各种金属材料,还能够在较薄的金属材料上进行焊接,而且具有更低的温度和更高的焊接速率的优点。
由此可见,电阻焊的出现为焊接技术带来了极大的发展,为各行各业带来了巨大的方便。
总之,电阻焊是一种十分重要的焊接方式,它能够实现对各种金属材料的焊接,具有更低的温度,更高的焊接速度和更好的焊接质量。
它的应用已经遍及各行各业,为焊接技术的发展带来了极大的方便。
电阻焊简介介绍
点焊是一种将两个金属板通过电流加热熔化接触点而连接在一起的焊接方法。
详细描述
点焊通常使用圆形或椭圆形的电极,通过电流在电极接触的两个金属板之间产 生电阻热,使接触点熔化并形成焊点。点焊常用于汽车车身、建筑结构等金属 制品的连接。
缝焊
总结词
缝焊是一种将两个金属板沿着预定轨迹连续焊接在一起的焊接方法。
建筑行业
钢筋焊接
在建筑行业中,钢筋的焊接是必 不可少的环节,电阻焊能够提供
高效、可靠的焊接方式。
钢结构焊接
建筑钢结构件的焊接也常常使用电 阻焊技术,以确保结构的稳定性和 安全性。
管道和支架焊接
在建筑行业中,管道和支架的焊接 也是重要的环节,电阻焊能够提供 高效、可靠的焊接方式。
03
电阻焊的类型
点焊
绿色环保生产
节能减排
通过优化焊接工艺和设备,降低电阻焊的能耗和 减少有害气体排放,实现绿色环保生产。
资源循环利用
采用可再生能源和资源循环利用技术,减少对自 然资源的消耗,降低生产成本。
环保材料
选用环保材料和低毒低害的焊接材料,降低对环 境和人体的危害。
THANKS
谢谢您的观看
电阻焊简介介绍
汇报人: 2024-01-03
目录
• 电阻焊定义 • 电阻焊的应用 • 电阻焊的类型 • 电阻焊的优缺点 • 电阻焊的发展趋势
01
电阻焊定义
什么是电阻焊
电阻焊是一种利用电流在金属内部产生的电阻热,将金属加 热至熔化或塑性状态,从而实现金属间连接的焊接方法。
电阻焊利用了金属导电和电阻随温度变化的特性,通过在电 极与工件之间施加电流,产生大量的热能,使工件表面熔化 或达到塑性状态,从而实现工件的连接。
电阻焊的概念
电阻焊的概念电阻焊是一种传统的金属连接技术,通过通电使导电材料发热,然后将需要连接的金属材料压合在一起,利用金属材料的高温软化和塑性变形,在高温下使金属之间的原子间距减少,从而形成了一个坚固可靠的焊接接头。
电阻焊的原理是利用电阻发热效应,即导电材料通电后会发热。
通电时,电流通过导电材料,由于电阻对电流的阻碍作用,导电材料会发热。
导电材料的发热量主要取决于电流强度和导电材料的电阻值。
导电材料发热后,金属会由于热胀冷缩的特性而变软,这样就可以将需要连接的金属材料压合在一起。
电阻焊的主要特点是焊接速度快、效率高,焊缝质量良好,连接强度高。
相比于传统的焊接方法,电阻焊不需要使用焊接剂,避免了对工件的污染。
另外,电阻焊适用于多种金属的连接,无论是相同金属的连接还是不同金属的连接,都可以通过电阻焊来实现。
电阻焊可以分为几种不同的类型,根据焊接方式可以分为点焊和对焊。
点焊是将需要连接的金属材料放在两个电极之间,通过电流的通电使得材料发热,然后压合,形成一个焊点。
对焊是将需要连接的金属材料夹在两个电极之间,通过电流的通电使得材料发热,然后压合,形成一个焊缝。
根据焊接设备的不同,电阻焊还可以分为手工电阻焊和自动电阻焊。
手工电阻焊主要适用于简单的焊接任务,操作简单方便,适用于小规模的生产。
自动电阻焊则适用于大规模的生产,需要通过自动化设备来完成焊接任务。
自动电阻焊可以高效率地完成大量的焊接任务,提高生产效率。
电阻焊在工业领域有着广泛的应用。
它被广泛应用于制造业中的金属构件的制造和维修领域,如汽车制造、航空航天、电子设备制造等。
在汽车制造中,电阻焊主要用于连接车身的各个零部件,确保车身的坚固性和安全性。
在航空航天中,电阻焊主要用于连接飞机的结构件和电子设备,确保飞机的稳定性和可靠性。
在电子设备制造中,电阻焊主要用于连接电路板上的各个元器件,确保电子设备的正常工作。
总而言之,电阻焊是一种传统的金属连接技术,通过利用电阻发热效应,将需要连接的金属材料发热软化后压合在一起,形成坚固可靠的焊接接头。
电阻焊的原理和方法
电阻焊的原理和方法
电阻焊的原理是利用电阻体的电阻产生热量,将工件接触在电阻体两端,通过热量传递使接触部位温度升高,从而实现焊接。
电阻焊的方法包括以下几种:
1. 接触电阻焊:将工件通过电极与电能源相连接,产生电流,电流通过工件和电极形成焊接接点,从而产生热量进行焊接。
2. 间接电阻焊:在两个非焊接接点之间设置导电电极,通过电流的流动产生热量进行焊接。
3. 电流脉冲焊:通过控制电流的脉冲,使工件快速加热和冷却,实现快速焊接,适用于对焊接时间要求高的场合。
4. 电弧电阻焊:电阻焊和电弧焊相结合的焊接方法,同时利用电流和电弧进行焊接,焊接质量更稳定可靠。
5. 电阻点焊:在工件上设定焊接接点,通过电流流过焊点产生热量进行焊接,常用于薄板材料连接。
以上是电阻焊的原理和几种常见的方法,根据实际需求和应用场景可以选择不同的方法进行焊接。
电 阻 焊
焊接与胶结成形
电阻焊
电阻焊是焊件组合后通过电极施加压力,利用电流通过接触处 及焊件附近产生的电阻热,将焊件加热到塑性或局部熔化状态,再 施加压力形成焊接接头的焊接方法
焊接与胶结成形
电阻焊
电阻焊是焊件组合后通过电极施加压力,利用电流通过接触处 及焊件附近产生的电阻热,将焊件加热到塑性或局部熔化状态,再施 加压力形成焊接接头的焊接方法
焊接与胶结成形
电阻焊
1. 对焊
(3)闪光对焊与电阻对焊的比较
名称
特点
适用范围
电阻对焊
操作简单,接头比较光滑,但对 一般仅用于断面简单、直径
焊件端面加工和清理要求较 (或边长)小于20mm和强度要
高
求不高的工件
闪光对焊
对断面加工要求较低,接头夹 渣少
焊接重要零件,可以焊接相 同的金属材料,也可以焊接异 种金属材料
工件厚度越大,材料导电性能越好,分流现象越严重,点间距应加 大
焊接与胶结成形
电阻焊
2. 点焊
态影响也很大
点焊主要用于厚度在4mm以上薄板冲压壳体结构及钢筋焊接, 尤其是汽车和飞机制造
焊接与胶结成形
电阻焊
3. 缝焊
缝焊过程与点焊相似,都属于 搭接电阻焊。缝焊采用滚盘作为 电极,边焊边滚,相邻两个焊点部分 重叠,形成一条密封性的焊缝
焊接与胶结成形
电阻焊
2. 点焊
点焊是利用柱状电极通电加压 在搭接的两焊件间产生电阻热,使 焊件局部熔化形成一个熔核(周围 为塑性状态),将接触面焊成一个焊 点的一种焊接方法。
焊接与胶结成形
电阻焊
2. 点焊
焊接第二个焊点时,有一部分电流会流经已焊好的焊点,称为点 焊分流现象
电阻焊
缝焊的特点、分类及应用
焊前对焊件表面进行清理是十分关键、重要的工序 常用方法:机械清理、化学清理
18
点焊工艺-选择工艺参数
点焊工艺参数主要包括
焊接电流 通电时间 电极压力 电极工作端面的形状和尺寸
选择工艺参数主要取决于金属材料的性质、 板厚、结构形式等
19
点焊工艺参数-:陡峭形。由于焊接电流 小,不能形成熔核或熔核尺寸过 小,因此焊点抗剪载荷较低且很 不稳定 BC段:平稳上升。随着电流增 加,熔核稳定增大,抗剪载荷不 断提高
5
影响电阻焊产热的因素
思考:怎样分析影响因素?
还是Q=I2Rt 直接的I、R、t
焊接电流(电流密度也有显著影响 ) 电阻= Rw+Rc+Rew 通电时间
间接的I、R、t
其它因素:通过影响I、R、t
6
影响电阻焊产热的因素
继续思考:怎样分析影响因素?
其它因素(Q=I2Rt,间接的I、R、t )
电极压力(对R有显著影响 ) 电极端面形状及材料 焊件表面状况
电阻焊与一般熔化焊的物理本质区别:热 源的差别以及塑性变形在连接过程的存在
8
电阻焊与电弧焊相比的显著特征
热效率高
电弧焊是从外部向焊件传导热能 电阻焊是从内部直接加热,热效率较高
电弧热
思考:从焊接方法物理本质的区别如何分析后续 可能存在的一系列“连带区别”? 缝焊致密
电阻热
一般,电弧焊缝是在常压下凝固结晶 电阻焊缝是在外界压力作用下结晶,具有锻压的特性。 容易避免产生缩孔、疏松和裂纹等缺陷,能获得致密 的焊缝
28
凸焊接头形成
其过程与点焊相似
预压阶段 凸点变形,与下板贴合面增大,使 导电通路面积稳定,也破坏氧化膜,接触比点 焊更好 通电加热阶段 两个过程:凸点压溃、形核
电阻焊基本知识
第4节电阻焊技术4.1电阻焊概述4.1.1、电阻焊基本原理1.定义:电阻焊,是工件组合后通过电极施加压力,利用电流通过接头的接触面及邻近区域产生电阻热进行焊接的方法,属压焊。
2.电阻焊热源的产生电阻焊是将焊件组合后通过电极施压,利用电流通过接头接触面及邻近区域产生的电阻热进行焊接。
要形成一个牢固的焊接接头,两焊件必须具有足够的共同晶粒。
熔焊是利用外加热源使连接处熔化,凝固晶粒而形成焊缝的,而电阻焊则是利用本身的电阻热和塑性变形的能量,形成结合面的共同晶粒而形成焊缝的,从连接的物理本质来看,二者都是靠焊接金属原子之间的结合力结合在一起的。
但他们的热源不同,在接头的形成过程中有无必要的塑性变形也不同,即实现接头坚固结合的途径不同。
这便是电阻焊与一般的熔焊的不同之处。
4.1.2、电阻焊分类电阻焊的种类很多,可根据所使用的焊接的不同特征进行分类。
图14.1.3、电阻焊的特点1.电阻焊的优点1)焊接生产率高。
点焊时通用点焊机每分钟可焊60点,若用快速点焊机则每分钟可达500点以上;对焊直径为40mm的棒材每分钟可焊一个接头;缝焊厚度为l~3mm的薄板时,其焊接速度通常为0.5~lm/min,滚对焊最高焊接速度可达60m/min。
因此电阻焊非常适合大批量生产。
2)焊接质量好。
从焊接接头来说,由于冶金过程简单,且不易受空气的有害作用,所以焊接接头的化学成分均匀,并且与母材基本一致。
从整体结构来看,由于热量集中,受热范围小,热影响区也很小,所以焊接变形不大,并且易于控制。
此外,点、缝焊时由于焊点处于焊件内部,焊缝表面平整光滑,因而焊件表面质量也较好。
3)焊接成本较低。
电阻焊时不用焊接材料,一般也不用保护气体,所以在正常情况下除必需的电力消耗外,几乎没有什么消耗,因而使用成本低廉。
4)劳动条件较好。
电阻焊时既不会产生有害气体,也没有强光辐射,所以劳动条件比较好。
此外,电阻焊焊接过程简单,易于实现机械化、自动化,因而工人的劳动强度较低。
电阻焊接材料第一章 电阻焊
2.1 物理本质
本质:利用焊接区本身的电阻热和大量塑 性变形能量,使两个别离外表的金属原子 之间接近到晶格距离形成金属键,在结合 面上产生足够量的共同晶粒而得到焊点, 焊缝或对接接头。
电阻焊接头是在热-机械〔力〕联合作用 下形成的。
2.2 电阻焊的热源
1、电阻焊的热源
电阻焊的热源——电阻热:
Q=I2Rt
塑性温度范围越小,对工艺参数波动越敏感, 焊接性越差。 4、材料对热循环的敏感性
敏感性越强,焊接性越差。
2.8 电阻焊热源的特点
三、点焊时的电阻及加热
3.1 点焊时的电阻 3.2 点焊时的加热特点 3.3 点焊的热平衡
3.1 点焊时的电阻
点焊时 R = Rc+2Rew+2Rw
式中:Rc —焊件间接触电阻的动态值; Rew — 电极与焊件间接触电阻; Rw —焊件内部电阻的动态值。
t3 4〕休止时间t4
2.5 焊接循环
2.6 焊接电流的种类和适用范围
• 交流电和直流电都可以用于点焊、缝焊和凸焊,其适用 范围有所不同。
• 1). 交流电:
•
单相50Hz,电压为1~25V,电流为1~100kA。
•
交流电可通过调幅是电流缓升与缓降,以到达预
热和缓冷的作用。另外,交流电还可以用于多脉冲点焊,
缝焊(seam welding)
凸焊〔 Projection Welding〕
对焊〔 Butt Resistance Welding〕
按电源种类分:
电阻焊
交流
二次整流
脉冲
一
一
一
电
工
低
中
高
次
次
次
容
什么是电阻焊_电阻焊原理详解_电阻焊焊接参数
什么是电阻焊_电阻焊原理详解_电阻焊焊接参数一、什么是电阻焊电阻焊,是指利用电流通过焊件及接触处产生的电阻热作为热源将想件局部加热,同时加压进行焊接的方法。
焊接时,不需要填充金属,生产率高,焊件变形小,容易实现自动化。
电阻焊是以电阻热为能源的一类焊接方法,包括以熔渣电阻热为能源的电渣焊和以固体电阻热为能源的电阻焊。
电阻焊利用电流流经工件接触面及邻近区域产生的电阻热效应将其加热到熔化或塑性状态,使之形成金属结合的一种方法。
电阻焊方法主要有四种,即点焊、缝焊、凸焊、对焊。
二、电阻焊的分类电阻焊分为点焊、缝焊和对焊3种形式。
(1)点焊:将焊件压紧在两个柱状电极之间,通电加热,使焊件在接触处熔化形成熔核,然后断电,并在压力下凝固结晶,形成组织致密的焊点。
点焊适用于焊接4 mm以下的薄板(搭接)和钢筋,广泛用于汽车、飞机、电子、仪表和日常生活用品的生产。
(2)缝焊:缝焊与点焊相似,所不同的是用旋转的盘状电极代替柱状电极。
叠合的工件在圆盘间受压通电,并随圆盘的转动而送进,形成连续焊缝。
缝焊适宜于焊接厚度在3 mm以下的薄板搭接,主要应用于生产密封性容器和管道等。
(3)对焊:根据焊接工艺过程不同,对焊可分为电阻对焊和闪光对焊。
1)电阻对焊焊接过程是先施加顶锻压力(10~15 MPa),使工件接头紧密接触,通电加热至塑性状态,然后施加顶锻压力(30~50 MPa),同时断电,使焊件接触处在压力下产生塑性变形而焊合。
电阻对焊操作简便,接头外形光滑,但对焊件端面加工和清理要求较高,否则会造成接触面加热不均匀,产生氧化物夹杂、焊不透等缺陷,影响焊接质量。
因此,电阻对焊一般只用于焊接直径小于20 mm、截面简单和受力不大的工件。
2)闪光对焊焊接过程是先通电,再使两焊件轻微接触,由于焊件表面不平,使接触点通过的电流密度很大,金属迅速熔化、气化、爆破,飞溅出火花,造成闪光现象。
继续移动。
电阻焊基础
• (3)。程序动作的转换迅速、一致可靠,尽可能 提高动作速度,各顺序间应该有连锁装置及安全 措施。通电后,不得抬起电极。
• (4)调整电极和更换电极方便。导电部分接触可 靠、良好,保护好,冷却好。
2019/5/24
24
五. 点焊机的基本形式
1-加压机构 2-二次回路 3-阻焊变压器 4-机身 5-主电力开关 6-控制回路 7-功率调节机构 8-冷却系统
2019/5/24
25
1. 机身和总体要求
• (1)。焊机结构强度及刚性要好。不至于因为加 压而使零件变形、焊点错位,产生裂纹,甚至把 焊点拉开。
• 休止阶段,焊接结束,电极抬起,工件移动,
准备下一个工作循环。在连续点焊时,这个时间 有要求。单点焊时,没有这个阶段。
2019/5/24
19
(四).电阻点焊时的焊接参数
• 焊接电流 以安或千安KA计 一般在 6KA—15KA,与板厚有关
• 焊接时间 以周波数CY计 一般在 5CY—30CY
• 电极压力 以公斤计 一般在 100—600Kg
• 电极端面直径 以毫米mm计 直径在4-8mm间
2019/5/24
20
1. 焊接参数举例1
2019/5/24
21
焊接参数举例2
2019/5/24
22
2. 焊接时间、电极压力,焊接电流与 焊核核心的关系
2019/5/24
23
3.决定焊接参数的原则
从上述表中查出的焊接参数可以看出,焊接参数的变 化范围很大。在车身焊接中,一般应根据焊机所能提供的 焊接电流、电极压力,以选择硬规范为主。所谓硬规范, 就是压力高、时间短、电流大的A类参数。初步选定焊接 参数后,一定要按要求的理想焊点直径,进行试焊来修正 和最后决定焊接参数。一般,新电极时,电极端面直径可 以与理想焊点直径接近或略小,试焊的焊点直径是压痕直 径的1.15倍左右较好。工作中,要随时检查焊点情况,及 时修磨电极。在0.8mm以下的薄板焊接时,如果焊点直径 达到要求,但是焊点直径却小于压痕直径0.8倍,也应认为 不合要求。应该修正参数。
焊工工艺学 第十章 电阻焊讲解
(6)顶锻速度 为避免接口区因金属冷却而造成液态金属排除及塑 性金属变形的困难,以及防止端面金属氧化,顶锻速度 越快越好。 (7)顶锻压力 顶锻压力通常以单位面积的压力,即顶锻压强来表 示。顶锻压强的大小应保证能挤出接口内的液态金属, 并在接头处产生一定的塑性变形。
(8)夹钳夹持力 夹钳夹持力的大小必须保证在顶锻时不打滑,通 常夹钳夹持力为顶锻压力的(1.5~ 4.0)倍。 此外,对于预热闪光对焊还应考虑预热温度和预 热时间。
三、缝焊工艺
1. 缝焊形式
(1)连续缝焊 (2)断续缝焊 (3)步进缝焊
2. 缝焊接头形式
缝焊的接头形式有搭接接头、压平接头和垫箔对 接接头。 压平接头的搭接量比一般的搭接接头小得多, 约为板厚的1.0~ 1.5倍。垫箔对接缝焊主要用于解决 厚板缝焊的困难。
3. 缝焊焊接参数
缝焊焊接参数主要有焊接电流、电极压力、焊接时 间、休止时间、焊接速度和滚轮电极的尺寸等。
8. 点焊、缝焊的搭接接头不仅增加了构件的质量, 而且因为在两板间熔核周围形成尖角, 致使接头的抗 拉强度和疲劳强度降低。
9. 目前尚缺乏简单而又可靠的电阻焊无损检验方法, 只能靠工艺试样和工件的破坏性试验来检查, 以及靠 各种监控技术来保证。
三、电阻焊的分类及应用
常用电阻焊方法 a) 点焊 b) 缝焊 c) 凸焊 d) 对焊
3. 除消耗电能外,电阻焊不需消耗焊条、焊丝、乙 炔、焊剂等,可节省材料, 因此成本较低。
4. 操作简便,易于实现机械化、自动化。 5. 电阻焊所产生的烟尘、有害气体少,改善了劳动 条件。 6. 焊接机容量大,设备成本较高、维修较困难, 而 且常用的大功率单相交流焊机不利于电网的正常运行。
7. 电阻焊机大多工作固定, 不如焊条电弧焊等灵活、 方便。
电阻焊简介
电阻焊简介
电阻焊是利用电流通过焊件接头的接触面及其邻近区域所产生
的电阻热将焊件局部加热到熔化或塑性状态,并在压力下形成焊接接头的焊接方法。
一点焊
1 电极:为柱状,工件采用搭接方式。
2 焊接过程:电极压紧工件→通电加热→ 断电→保持原压力(加大)→去压。
电流:两点之间距离小,电流大。
3 特点:生产率高、易自动化、焊接变形小、设备复杂,焊前要严格清理工件表面。
应用:薄件、钢筋和厚度δ≤4mm的板材。
二缝焊
1 焊接过程:与点焊相似,只是用滚动盘状电极代替柱状电极,形成连续焊点。
2 特点: 由于焊点重迭50%以上,故密封性好,但分流严重,适于3mm 以下薄板。
三对焊
利用电阻热使对接接头在整个断面上连接起来的一种电阻焊方法。
1 电阻对焊:
(1)焊接过程:对正、夹紧、予压力→通电→塑性状态→增大压力、。
焊工工艺学第五版教学课件第十章 电阻焊
锻力,动作应平稳、无冲击。
25 第 十 章 电 阻 焊
§10-2 电阻焊设备
三、缝焊机和凸焊机
缝焊、凸焊与点焊相似,仅 是电极不同,凸焊多采用平面电极, 而缝焊则以旋转的滚盘代替点焊时 的圆柱形电极。缝焊机和凸焊机的 外形Βιβλιοθήκη 图所示。§10-2 电阻焊设备
1.点焊机 (3)控制装置 控制装置是由开关和同步控制两部分组成的。
22 第 十 章 电 阻 焊
§10-2 电阻焊设备
2.对焊机
对焊机的结构和外形如图所示。 它由机架、焊接变压器、活动电极、 固定电极、送给机构、夹紧机构等 部分组成。
23 第 十 章 电 阻 焊
对焊机 a)结构图 b)外形图 1—固定夹具 2—电极与夹紧机构 3—活动夹具 4—导轨 5—送给机构 6—调节闸刀 7—机架 8—电源进线
2.电阻焊电极 电极用于导电与加压,并决定
主要散热量,所以,电极材料、形 状、工作端面尺寸和冷却条件对焊 接质量及生产效率都有很大影响。
标准电极(即直电极)有五种 形式,如图所示。
19 第 十 章 电 阻 焊
标准电极的形式 a)锥形电极 b)夹头电极 c)球形电极
d)偏心电极 e)平面电极 1—端部 2—主体 3—尾部 4—冷却水孔
35 第 十 章 电 阻 焊
§10-3 电阻焊工艺
5.点焊焊接参数
(1)焊接电流 焊接电流是决定产热大小的关键因素,将直接影响熔核直径与焊透率, 必然影响到焊点的强度。 (2)焊接时间 焊接时间对产热与散热均产生一定的影响,在焊接时间内,焊接区产 出的热量除部分散失外,将逐步积累,用来加热焊接区,使熔核扩大到所 要求的尺寸。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电阻点焊熔核形成过程
(3) 电阻焊过程 预压、通电加热、在压力下冷却结晶或塑 性变形和再结晶。
电阻焊与电弧焊相比有如下两个特征: (1)热效率高 电弧焊是借助外部集中热源,从外部向焊件传导热能; 电阻焊是电阻热由高温区向低温区传导,属于内部热源。 因此,热能损失比较少,热效率比较高。 (2)焊缝致密 一般电弧焊的焊缝是在常压下凝固结晶的; 电阻焊的焊缝是在有外界压力的作用下凝固结晶的,具 有锻压的特征,属于压焊范畴,所以比较容易避免产生缩 孔、疏松和裂缝等缺陷,从而获得致密焊缝。
影响接触电阻的因素:
工件表面状态 表面愈粗糙、氧 化愈严重、接触电阻愈大。 电极压力 压力愈高、接触电阻愈 小。 焊前预热 焊前预热将会使接触 电阻大大下降。
(2) 力
静压力用来调整电阻大小,改善加热。产生塑性变形或 在压力下结晶。 冲击力(锻压力)用来细化晶粒,焊合缺陷等。其压力 变化形式有平压力,阶梯压力和马鞍形压力,其中马鞍形压 力较为理想。
2.焊接(F=FW ,I=IW)
焊件加热熔化形成熔核的阶段,最后输入热量与散失热量平衡时,熔核达 到稳定尺寸。这个过程是焊接的关键,焊点强度取决于熔核尺寸。
对点焊质量的要求 1.熔核尺寸的几个基本概念 1)熔核直径 d (mm) 或
d 2 3
d 5 板厚
c
h
d
2)焊透率 A(%)
2.接触电阻Rw
1)形成原因:焊件表面的微观凸凹不平及不良导体层。
接触电阻形成原因示意图
1 )焊件表面氧化膜或污物层,使电流受到较大阻碍, 过厚的氧化膜或污物层会导致电流不能导通。 2 )由于焊件表面是凹陷不平的,使焊件在粗糙表面形 成接触点。在接触点形成电流线的集中,因此增加了 接触处的电阻Rc。 电极压力增加或温度升高使金属达到塑性状态时, 都会导致焊件间接触面积增加,促使接触电阻Rc减小。 因此,当焊件表面较清洁时,接触电阻仅在通电时极 短时间内存在,随后就会迅速减小以至消失。 接触电阻尽管存在时间极短,但在点焊极薄的铝 合金时,对熔化核的形成仍有显著影响。
为了改善接头的性能,有时会将下列各项中 的一项或多项加于基本循环: 1)加大预压力,以消除厚焊件之间的间隙; 2)用预热脉冲提高金属达到塑性,使焊件之 间紧密贴合,反之飞溅;凸焊时这样做可以使多个 凸点在通电前与电极平衡接触,以保证各点加热的 一致性。 3)加大锻压力,以使熔核致密,防止产生裂 纹和缩孔。 4)用回火或缓冷脉冲消除合金钢的淬火组织, 提高接头的力学性能。
原因:焊件的横截面积远大于焊件与电极间的 横截面积 。 绕流效应:由于焊接区温度不均匀,促使电 流线从中间向四周扩散的现象。
2)焊件内部电阻的近似计算
2 2 RW K1 K 2 T 2 d 0 4 K1 边缘效应引起电流场扩展的系数;
K 2 绕流现象引起电流场扩展的系数;
3、凸焊
是点焊的一种变型。 焊接前首先在一个工件上预制凸点(或凸环等), 焊接时在电极压力下电流集中从凸点通过,电流密 度很大,凸点很快被加热、变形和熔化而形成焊点。 凸焊在接头上一次可焊成一个或多个焊点。
4、对焊
对焊一般按加压及通电方式的不同可分为:电 阻对焊、闪光对焊、滚对焊。 (1)电阻对焊与闪光对焊均是基本的对焊方法。 焊接时把焊件分别夹持在两对夹具之间,将焊件的 两端面对准,并在接触处通电加热进行焊接。 电阻对焊与闪光对焊的区别:操作方法不同, 电阻对焊是焊件对正加压后再通电加热;而闪光对 焊则是先向焊件通电,而后使焊件接触建立闪光过 程进行加热。
五)、电阻焊的应用
虽然电阻焊焊件的接头形式受到一定限制,但适 用于电阻焊的构建仍然非常广泛。 电阻焊所适用的材料也非常广泛,不但可以焊低 碳钢,还可以焊接其他各种合金钢及铝、铜等有色金 属及其合金。 电阻焊发明于19世纪末期(1885年),目前已在 航空、航天领域、汽车工业、锅炉、机车车辆、家用 电器的生产中得到广泛应用。电子技术的发展又为电 阻焊向自动化发展提供了坚实的技术基础。
T 焊接区金属的电阻率; 单个焊件的厚度;
d 0 电极与焊件接触面直径。
K1
1.0 0.8 0.6 0.4 0.2 0 1 2 3 4 5 6
d0
K1 0.82 ~ 0.84
K2
与不均匀加热程度有关,可在0.8~0.9范围内 选取。硬规范点焊时,焊接区温度很不均匀, 应选低值;软规范点焊时,则取高值。
2、缝焊
缝焊与点焊的区别:缝焊是以圆盘状铜合金 电极 (滚轮电极)代替点焊的棒状电极。 焊接时,滚轮电极压紧工件的同时,并作波 动。使工件产生移动。电极在滚动过程中通电, 每通一次电就在工件间形成一个焊点。连续通电, 在工件间便出现相互重叠的焊点,从而形成连续 的焊缝。 亦可断续通电或滚轮电极以步进式滚动时通 电获得重叠的焊点。 缝焊接头也须是搭接,由于焊缝是焊点的连 续,所以用于焊接要求气密或液密的薄壁容器, 如油箱、水箱、暖气包、火焰筒等。
三)、电阻焊的分类
1、点焊 两工件由棒状铜合金电极压紧后通电加热, 在工件之间生成椭球状的熔化核心,切断电流后 该核心冷凝而形成熔核,它便成为连接两工件的 点状焊缝。 分类: 按供电方式不同:单面点焊(只从工件一侧 供电)和双面点焊(从工件两侧供电); 按一次形成焊点的数量:单点焊和多点焊 (使用两对以上的电极,在同一工序上完成多个 焊点的焊接 )。 单脉冲焊(每一个焊点需要一次连续通电完 成焊接)和多脉冲焊(多次通电完成焊接)。 点焊的接头形式必须是搭接。
第七章电阻焊
第一节 电阻焊的基本原理
一)、电阻焊的实质 定义:利用电流通过焊件接头的接触 面及邻近区域产生的电阻能热,将被焊金 属加热到局部熔化或达到高温塑性状态, 在外力的作用下形成牢固的焊接接头的工 艺过程,称为电阻焊。
二)、电阻焊的过程分析 (1) 热源
电阻热:Q=I×IRt ,其中电流 和时间是外因,而电阻是内因。 焊接区的总电阻为: R=Rc+2Rew+2Rw。其中Rc为焊件 接触电阻,Rew为电极与焊件间 的接触电阻,Rw为焊件电阻。
h A 100% c
3)压痕
3.维持(F>0,I=0)
由于熔核体积小,且夹持在水冷电极间,冷却速度极高, 无外力维持,冷却收缩时会产生三向拉应力,极易产生缩 孔、裂纹等缺陷。 对于厚板、铝合金、高温合金等可采用较大的顶锻力防 止缩孔、裂纹。这时应精确控制加顶锻力的时间,加早了会 使液态金属遭遇高压而飞溅,过晚已经凝固了。加后缓冷电 流可降低凝固速度,防止缩孔和裂纹的产生。 4.休止(F=0,I=0) 恢复到起始状态所需的时间。
四)、电阻焊的特点
1、优点:
(1)两金属是在压力下从内部加热完成焊接的,无 论是焊点的形成过程或结合面的形成过程,其冶金 问题都很简单。因此,焊接时无需焊剂或气体保护, 也不需使用焊丝、焊条等填充金属,便可获得质量 较好的焊接接头,其焊接成本低。 (2)由于热量集中,加热时间短,故热影响区小, 变形和应力也小。通常焊后不必考虑矫正或热处理 工序。
二)、分类 1.按焊接电流波形分 工频 50或60Hz 交流 低频 3~10Hz 高频 2.5kHz~450kHz 电容储能 脉冲 直流冲击波
2.按工艺特点分
双面单点
单面双点
单面单点
三)、焊接循环 点焊和凸焊的焊接循环由“预压”、“通 电”、“维持”、“休止”4个基本阶段组成。
1.预压. (F>0,I=0) 为了克服构件的刚性,获得均匀的接触电阻,保证焊接过程 获得重复性好的电流密度。例如对刚性和厚度大的工件需要先采 用较大的与压力,而后再回到焊接时的电极压力,使接触电阻恒 定而又不太小,来提高热效率。
2)影响因素: (1)表面状态
a) 清理方法
(2)压力
b) 存放时间
c) 表面粗糙度
(3)温度
3. 焊件内部电阻
电流场与电流密度分布
a)导线中 b)单块板中 c)点焊时
i一电流线 j一电流密度 jc一平均电流密度
1)边缘效应与绕流现象 边缘效应:在点焊过程中,当电流流过焊件时, 电流将从板的中部向边缘扩展,使整个焊件的 电流场呈双鼓形。
2)塑性环 贴合面的 边缘电流密度 出现峰值,该 处加热强度最 大,因而将首 先出现密封的 塑性连接区, 此密封环对保 证熔核的正常 生长,防止氧 化和飞溅的产 生有利。
3)不均匀的温度场
缝焊的温度分布:与点焊略有不同,由于熔核不断形成,对已焊 部位起到后热作用,对未焊部位起到预热作用,故温度分布要比 点焊平均。 又因已焊部位有分流加热以及盘状电极离开后散热条件 变坏,故温度分布沿工件前进方向前后不对称,刚从盘状电极下 离开的一方温度较高。焊接速度越大,这种不对称性越明显。 采用强条件(即硬规范)或步进式缝焊,能改善此现象,已 接近点焊的温度分布。 温度分布曲线越平坦,接头热影响区越大,工件表面易 过热,电极越易磨损。因此,在焊接功率允许条件下宜用强条件 焊接。
5. 点焊热源的特点 1) 电阻焊热源产生于焊件内部,与熔化焊时的 外部热源相比,对焊接区的加热更为迅速、集中。 2) 内部热源使整个焊接区发热,为获得合理的 温度分布(例如,点焊时应使焊件贴合面处温度 高,而表面温度低),散热作用在电阻点焊的加 热中具有重要意义。
(4)焊件厚度等。
二、电阻热的产生及影响产热因素
电阻焊的热源:是电流通过焊件本身及其接触 处所产生的电阻热。
Q I Rt
2
决定电阻焊接热量的是:焊接电流、两极之间 的电阻、通电时间。 热量的一部分用来形成焊缝,另一部分散失于 周围金属中。
1.电阻对点焊加热的影响 1)接触电阻:产热5~10% 作用:接触电阻产热对建立焊接初期的温度场及焊接电 流的均匀化流过起重要作用 2)内部电阻:90~95% 作用:这部分热量是形核的基础,与电流场共同建立了 焊接区的温度场分布及其变化规律。
二、 点焊时的电阻及加热
