最新自耦减压启动接线图及原理图说明汇编
水泵风机自耦减压起动器二次控制原理图
KBOZ 2KBO
1KBO
I
I
I
I
I
I
4 COM 3
2KBO
23 24
TL PA A
PE 1U 1V 1W
M ~
I
I
I
I
I
I
T
85% 65%
KM
二次 电源
降压起动及信号报警
全压运行及控制信号
电源 保护 就地与远距离手动控制 短路 故障 自动回路 电流时间转换自动 运行及控制 运行 短路 故障
L1
1FU SS1
KBOZ
SF1
2KBO 31
32
KA
1A1 14 13 05 95
1KBO
08 98 1A2
COM
2KBO 41
42
KA 1KBO
31 32
KM
KM
3
1
COM
2 4
2KBO 2A1 13 05 95
KA
14 08 98
2A2
Байду номын сангаас
2FU
L3（N）
HW 1HY
HR
HG HB 2HY
应用要求： 就地控制+远距离按钮控制非频繁的自耦减压起动电机， 功率为380V、37KW，二次控制电源为220V， 要求具有短路信号和故障信号
1l1iiii3l2ii5l3iiiiiipe1u1v1wmnkboz2kbo1kbot8565kmtlpaa2kbo232443hw1hyhrhg2hyhbcomss1sf1kboz2kbo3412ka1kbokmkmcomka2kbocom2kbo1kboka9598080514132a12a29598080513141a21a13132313242412ful3nl11fu二次电源电源保护降压起动及信号报警就地与远距离手动控制短路故障自动回路电流时间转换自动全压运行及控制信号运行及控制运行短路故障自耦减压起动器二次控制原理图应用要求
二、自耦变压器降压启动控制线路
L1 L2 L3
KH SB1 SB2 KM1
KM3
KM2
KM2 KT
KM3
KT延时断开的动 断触头延时分断 KM1线圈失电 KH 3 KT延时闭合的动 V1 合触头延时闭合 U1 M 3~ TM
KT KM1 KM1 KM2 KM1 KM3 KT KM3
W1
QS
FU1
FU2
L1 L2 L3
KH SB1 SB2 KM1
KM1 KM3
U1
W1
QS
FU1
FU2
L1 L2 L3
KH SB1 SB2 KM1 KM2 KT
KM3
KM2
KM3
停：
按SB1
KH 3 V1 M 3~ KT TM KM1 KM2 KM1 KM3 KT
KM1 KM3
U1
W1
二、自耦变压器降压启动控制线路
自耦变压器降压启动：在电动机启动时利用
自耦变压器来降低加在电动机定子绕组上的启动
电压。待电动机启动后，再使电动机与自耦变压
器脱离，从而在全压下正常运行。
自耦变压器降压启动原理图
1. 手动自耦降压启动器
QJD3系列手动自耦降压启动器外形及电路图
QJ10系列空气式手动自耦降压启动器电路图
QS
FU1
FU2
L1 L2 L3
KH SB1 SB2 KM1 KT TM 3 V1 M 3~ KM1 KM2 KM1 KM3 KT KM1 KM3
KM3 KM2主触头闭 合，电动机M 接入电机降压 启动
KM2
KM2 KT
KM3
KM2动合辅助 KH 触头闭合，自 锁，松开SB2
U1
W1
QS
自耦减压启动接线图及原理图说明汇编完整
自耦减压启动接线图及原理图说明汇编(可以直接使用，可编辑优秀版资料，欢迎下载）电机自耦降压启动原理及接线图时间:2014-04-02来源:电工之家作者:编辑部电机自耦降压的启动原理：电机启动时利用自耦变压器来降低加在电动机定子绕组上的启动电压。
待电动机启动后，再使电动机与自耦变压器脱离，从而在全压下正常运动，从而实现电机的降压启动。
自耦变压器一般由两组抽头可以得到不同的输出电压（一般为电源电压的80％和65％），启动时使自耦变压器中的一组抽头一般用65％抽头，接在电动机的回路中，当电动机的转速接近额定转速时，将自耦变压器切除，使电动机直接接在三相电源上进入全压运转状态。
电机自耦降压启动接线图，适用于任何接法的三相异步电动机，可以按允许的启动电流和所需的启动转矩来选择自耦变压器的不同抽头实现降压启动，而且不论电动机的定子绕组采用Y 或Δ接法都可以使用，自耦变压器的功率应予电动机的功率一致，如果小于电动机的功率，自耦变压器会因起动电流大发热损坏绝缘烧毁绕组。
但电机自耦变压器降压启动所需设备体积大，投资较贵。
电机自耦降压启动接线图如下：如上述电机自耦降压启动接线图对照原理图核对接线，要逐相的检查核对线号。
防止接错线和漏接线。
在电机自耦降压启动时应注意：1、由于启动电流很大，应认真检查主回路端子接线的压接是否牢固，无虚接现象。
2、带电动机试验；经空载试验无误后，恢复与电动机的接线。
再带电动机试验中应注意启动与运行的接换过程，注意电动机的声音及电流的变化，电动机起动是否困难有无异常情况，如有异常情况应立即停车处理。
3、空载试验；拆下热继电器FR与电动机端子的联接线，接通电源，按下SB2起动KM1与KM2和动作吸合，KM3与KA不动作。
时间继电器的整定时间到，KM1和KM2释放，KA和KM3动作吸合切换正常，反复试验几次检查线路的可靠性。
4、再次启动；自耦降压起动电路不能频繁操作，如果启动不成功的话，第二次起动应间隔4分钟以上，入在60秒连续两次起动后，应停电4小时再次启动运行，这是为了防止自耦变压器绕组内启动电流太大而发热损坏自耦变压器的绝缘接近开关接线图1)接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

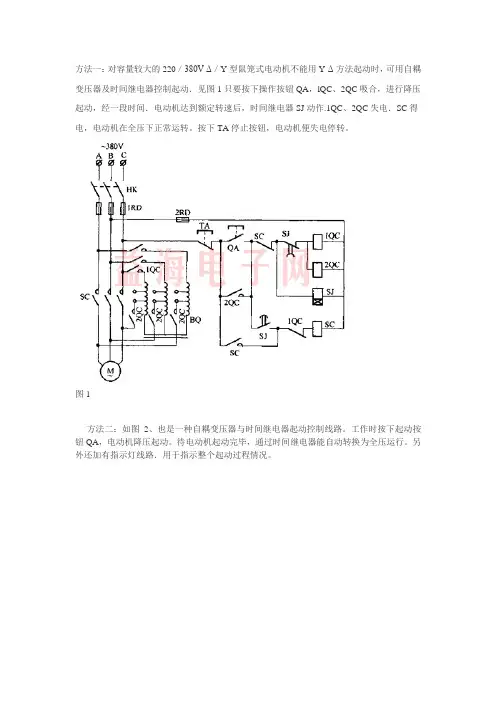

自藕降压启动原理1
方法一：对容量较大的220／380V Δ／Y型鼠笼式电动机不能用Y-Δ方法起动时，可用自耦变压器及时间继电器控制起动．见图1只要按下操作按钮QA，lQC、2QC吸合，进行降压起动，经一段时间．电动机达到额定转速后，时间继电器SJ动作.1QC、2QC失电．SC得电，电动机在全压下正常运转。
按下TA停止按钮，电动机便失电停转。
图1
方法二：如图2、也是一种自耦变压器与时间继电器起动控制线路。
工作时按下起动按钮QA，电动机降压起动。
待电动机起动完毕，通过时间继电器能自动转换为全压运行。
另外还加有指示灯线路．用于指示整个起动过程情况。
电动机自耦降压启动(自动控制电路)
电动机自耦降压启动（自动控制电路）电动机自耦降压起动（自动控制）电路原理图上图是交流电动机自耦降压启动自动切换控制电路，自动切换靠时间继电器完成，用时间继电器切换能可靠地完成由启动到运行的转换过程，不会造成启动时间的长短不一的情况，也不会因启动时间长造成烧毁自耦变压器事故。
控制过程如下：1、合上空气开关QF接通三相电源。
2、按启动按钮SB2交流接触器KM1线圈通电吸合并自锁，其主触头闭合，将自耦变压器线圈接成星形，与此同时由于KM1辅助常开触点闭合，使得接触器KM2线圈通电吸合，KM2的主触头闭合由自耦变压器的低压低压抽头（例如65％）将三相电压的65％接入电动。
3、KM1辅助常开触点闭合，使时间继电器KT线圈通电，并按已整定好的时间开始计时，当时间到达后，KT的延时常开触点闭合，使中间继电器KA 线圈通电吸合并自锁。
4、由于KA线圈通电，其常闭触点断开使KM1线圈断电，KM1常开触点全部释放，主触头断开，使自耦变压器线圈封星端打开；同时 KM2线圈断电，其主触头断开，切断自耦变压器电源。
KA的常闭触点闭合，通过KM1已经复位的常闭触点，使KM3线圈得电吸合，KM3主触头接通电动机在全压下运行。
5、KM1的常开触点断开也使时间继电器KT线圈断电，其延时闭合触点释放，也保证了在电动机启动任务完成后，使时间继电器KT可处于断电状态。
6、欲停车时，可按SB1则控制回路全部断电，电动机切除电源而停转。
7、电动机的过载保护由热继电器FR完成。
电动机自耦降压起动（自动控制）电路接线示意图安装与调试1、电动机自耦降压电路，适用于任何接法的三相鼠笼式异步电动机。
2、自耦变压器的功率应予电动机的功率一致，如果小于电动机的功率，自耦变压器会因起动电流大发热损坏绝缘烧毁绕组。
3、对照原理图核对接线，要逐相的检查核对线号。
防止接错线和漏接线。
4、由于启动电流很大，应认真检查主回路端子接线的压接是否牢固，无虚接现象。
5、空载试验；拆下热继电器FR与电动机端子的联接线，接通电源，按下SB2起动KM1与KM2和动作吸合，KM3与KA不动作。
某型号自耦减压起动器二用一备电气原理设计CAD平面图纸
自动自偶降压启动的控制线路图
自动自偶降压启动的控制线路图(一次二次)自偶降压一次线路的接法：利用三相自耦变压器将降低的电压加到电机定子绕组上，使电机在低于额定电压下起动，以减小起动电流。
等电机转速成达到或接近额定转速时，通过操作机构甩开自耦变压器，使电机在额定电压下正常运行。
为了满足不同的要求，自耦变压器一般都设有0.65、0.80两组电压抽头。
自偶降压一次线路的原理接线就一种接法，其控制手法有自动和手动两种方法。
鼠笼式电动机自耦降压启动手动控制电路自耦降压启动是利用自耦变压器降低电动机端电压的启动方法，自耦变压器一般由两组抽头可以得到不同的输出电压（一般为电源电压的80％和65％），启动时使自耦变压器中的一组抽头（例如：65％）接在电动机的回路中，当电动机的转速接近额定转速时，将自耦变压器切除，使电动机直接接在三相电源上进入运转状态。
1、合上空气开关QF接通电源.2、按下启动按钮SB2，交流接触器KM3线圈回路通电，主触头闭合，自耦变压器接成星形。
KM1线圈通电其主触头闭合，由自耦变压器的65％抽头端将电源接入电动机，电动机在低电压下启动。
3、KM1常开辅助触点闭合接通中间继电器KA的线圈回路，KA通电并自锁KA的常开触点闭合为KM2线圈回路通电做准备。
4、当电动机转速接近额定转速时，松开按钮SB2，按下按钮SB3，KM1、KM3线圈断电将自耦变压器切除，KM2线圈得电并自锁，将电源直接接入电动机，电动机在全压下运行。
5、电动机运行中的过载保护由热继电器FR完成.6、互锁环节；接触器互锁：KM2常闭触点接入KM3、KM1线圈回路KM1常闭触点接入KM2线圈回路按纽互锁：按纽SB2常开触点接入KM3、KM1线圈回路按纽SB2常闭触点接入KM2线圈回路按纽SB3常开触点接入KM2线圈回路按纽SB3常闭触点接入KM3、KM1线圈回路鼠笼式电动机自耦降压启动手动控制电路接线示意图安装与调试1、电动机自耦降压电路，适用于任何接法的三相鼠笼式异步电动机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机自耦降压启动原理及接线图
时间:2014-04-02来源:电工之家作者:编辑部
电机自耦降压的启动原理：电机启动时利用自耦变压器来降低加在电动机定子绕组上的启动电压。
待电动机启动后，再使电动机与自耦变压器脱离，从而在全压下正常运动，从而实现电机的降压启动。
自耦变压器一般由两组抽头可以得到不同的输出电压（一般为电源电压的80％和65％），启动时使自耦变压器中的一组抽头一般用65％抽头，接在电动机的回路中，当电动机的转速接近额定转速时，将自耦变压器切除，使电动机直接接在三相电源上进入全压运转状态。
电机自耦降压启动接线图，适用于任何接法的三相异步电动机，可以按允许的启动电流和所需的启动转矩来选择自耦变压器的不同抽头实现降压启动，而且不论电动机的定子绕组采用Y 或Δ接法都可以使用，自耦变压器的功率应予电动机的功率一致，如果小于电动机的功率，自耦变压器会因起动电流大发热损坏绝缘烧毁绕组。
但电机自耦变压器降压启动所需设备体积大，投资较贵。
电机自耦降压启动接线图如下：
如上述电机自耦降压启动接线图对照原理图核对接线，要逐相的检查核对线号。
防止接错线和漏接线。
在电机自耦降压启动时应注意：
1、由于启动电流很大，应认真检查主回路端子接线的压接是否牢固，无虚接现象。
2、带电动机试验；经空载试验无误后，恢复与电动机的接线。
再带电动机试验中应注意启动与运行的接换过程，注意电动机的声音及电流的变化，电动机起动是否困难有无异常情况，如有异常情况应立即停车处理。
3、空载试验；拆下热继电器FR与电动机端子的联接线，接通电源，按下SB2起动KM1与KM2和动作吸合，KM3与KA不动作。
时间继电器的整定时间到，KM1和KM2释放，KA和KM3动作吸合切换正常，反复试验几次检查线路的可靠性。
4、再次启动；自耦降压起动电路不能频繁操作，如果启动不成功的话，第二次起动应间隔4分钟以上，入在60秒连续两次起动后，应停电4小时再次启动运行，这是为了防止自耦变压器绕组内启动电流太大而发热损坏自耦变压器的绝缘。
