电缆井施工技术交底

井下电缆施工安全技术交底模板

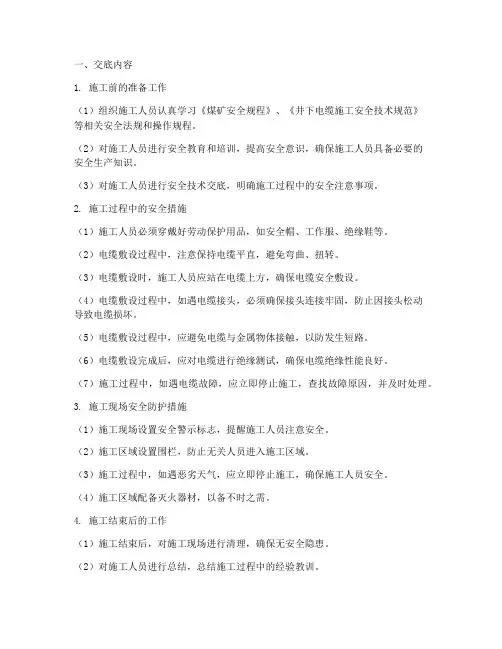

一、交底内容1. 施工前的准备工作（1）组织施工人员认真学习《煤矿安全规程》、《井下电缆施工安全技术规范》等相关安全法规和操作规程。

（2）对施工人员进行安全教育和培训，提高安全意识，确保施工人员具备必要的安全生产知识。

（3）对施工人员进行安全技术交底，明确施工过程中的安全注意事项。

2. 施工过程中的安全措施（1）施工人员必须穿戴好劳动保护用品，如安全帽、工作服、绝缘鞋等。

（2）电缆敷设过程中，注意保持电缆平直，避免弯曲、扭转。

（3）电缆敷设时，施工人员应站在电缆上方，确保电缆安全敷设。

（4）电缆敷设过程中，如遇电缆接头，必须确保接头连接牢固，防止因接头松动导致电缆损坏。

（5）电缆敷设过程中，应避免电缆与金属物体接触，以防发生短路。

（6）电缆敷设完成后，应对电缆进行绝缘测试，确保电缆绝缘性能良好。

（7）施工过程中，如遇电缆故障，应立即停止施工，查找故障原因，并及时处理。

3. 施工现场安全防护措施（1）施工现场设置安全警示标志，提醒施工人员注意安全。

（2）施工区域设置围栏，防止无关人员进入施工区域。

（3）施工过程中，如遇恶劣天气，应立即停止施工，确保施工人员安全。

（4）施工区域配备灭火器材，以备不时之需。

4. 施工结束后的工作（1）施工结束后，对施工现场进行清理，确保无安全隐患。

（2）对施工人员进行总结，总结施工过程中的经验教训。

（3）将施工过程中的安全记录整理归档，以备查阅。

二、交底要求1. 施工人员必须认真听取安全技术交底，掌握施工过程中的安全措施。

2. 施工过程中，施工人员应严格遵守安全操作规程，确保自身安全。

3. 施工人员应相互监督，发现安全隐患及时报告，共同维护施工安全。

4. 施工单位应定期对施工人员进行安全教育和培训，提高施工人员的安全意识。

5. 施工单位应加强对施工现场的监督管理，确保施工安全。

三、交底时间本安全技术交底于XXXX年XX月XX日进行，施工人员应在交底后立即投入施工。

四、交底人交底人：XXX（施工单位负责人）五、接受交底人接受交底人：XXX（施工人员）六、备注本安全技术交底内容仅供参考，具体施工过程中，应根据实际情况进行调整。

电缆井安全技术交底模板

一、交底目的为确保电缆井施工安全，提高施工人员的安全意识，预防和减少安全事故的发生，特进行电缆井安全技术交底。

二、交底内容1. 施工人员安全教育（1）施工人员必须具备基本的安全知识和技能，了解电缆井施工的安全操作规程。

（2）施工人员应遵守施工现场的各项安全规章制度，服从现场管理人员的管理。

2. 电缆井施工安全措施（1）施工前，对电缆井进行安全检查，确保井口、井壁、井底等部位符合安全要求。

（2）施工过程中，严格执行“三同时”原则，即施工、安全、环境保护同时进行。

（3）电缆井施工应采用防尘、降噪、防毒等措施，确保施工环境安全。

（4）施工过程中，应使用安全防护用品，如安全帽、安全带、防尘口罩等。

3. 电缆井施工操作规程（1）电缆井施工前，应对井口、井壁、井底进行清理，确保无杂物。

（2）电缆井施工过程中，严禁在井口下方进行高空作业，防止坠落事故发生。

（3）电缆井施工时，应确保井内通风良好，防止有害气体积聚。

（4）电缆井施工过程中，应严格按照设计图纸进行施工，确保电缆敷设符合规范要求。

（5）电缆井施工完成后，应进行验收，确保工程质量符合要求。

4. 电缆井施工注意事项（1）电缆井施工过程中，应密切关注施工环境，发现异常情况立即停工，并及时上报。

（2）电缆井施工过程中，严禁违规操作，如擅自改动设计、降低施工标准等。

（3）电缆井施工过程中，应加强现场管理，确保施工人员的人身安全。

（4）电缆井施工完成后，应进行安全检查，确保电缆井符合安全要求。

三、交底要求1. 施工单位应将本交底内容传达给所有施工人员，确保每位施工人员熟悉并掌握。

2. 施工人员应认真听取交底内容，如有疑问应及时提出。

3. 施工单位应定期对施工人员进行安全教育，提高施工人员的安全意识。

4. 施工单位应加强现场安全管理，确保电缆井施工安全。

四、交底时间（请填写具体日期）五、交底人（请填写交底人姓名）六、接收人（请填写接收人姓名）七、备注（如有其他事项，请在此处填写）。

电缆井砌筑的安全技术交底模板

一、交底目的为确保电缆井砌筑施工过程中的安全，防止安全事故发生，特制定本安全技术交底。

二、交底对象全体参与电缆井砌筑施工的施工人员、监理人员、管理人员。

三、交底内容1. 施工人员入场安全教育（1）施工人员必须进行入场安全教育，经考试合格后方可进场。

（2）进入施工现场必须佩戴合格的安全帽，系好下额带，锁好带扣。

（3）熟悉本工程的安全技术交底内容，掌握安全操作规程。

2. 施工现场安全要求（1）施工人员必须遵守施工现场的安全规章制度，不得擅自改变施工现场的安全设施。

（2）施工现场应设置明显的安全警示标志，确保施工人员能够及时了解施工现场的安全状况。

（3）施工现场应保持整洁，不得堆放杂物，确保施工通道畅通。

3. 电缆井砌筑施工安全注意事项（1）施工前，应对施工现场进行勘察，了解地质情况，确保施工安全。

（2）在挖掘井坑时，应严格按照设计要求进行，不得超挖、欠挖。

（3）挖掘井坑时，应设置排水沟，确保井坑内积水及时排出。

（4）井坑周边应设置安全防护栏杆，防止人员坠落。

（5）在砌筑过程中，应确保砂浆饱满，砌体垂直，确保电缆井的稳定性。

（6）在砌筑过程中，应确保施工人员保持安全距离，防止交叉作业。

（7）砌筑过程中，应定期检查井壁的稳定性，如有异常情况，应立即停止施工，采取有效措施进行处理。

4. 电缆井砌筑施工安全技术措施（1）在挖掘井坑时，应使用合适的挖掘工具，防止挖掘过程中发生坍塌。

（2）在砌筑过程中，应使用砖块和砂浆的质量应符合设计要求，确保砌体强度。

（3）在砌筑过程中，应确保施工人员佩戴防护用品，如安全帽、手套、眼镜等。

（4）在施工过程中，应设置专职安全员进行现场监督，确保施工安全。

（5）在施工过程中，应定期进行安全检查，发现安全隐患，及时整改。

四、交底要求1. 施工人员必须认真学习本安全技术交底内容，掌握安全操作规程。

2. 施工过程中，施工人员应严格遵守安全操作规程，确保施工安全。

3. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。

电缆井技术交底

技术交底书
编号：
工程名称
施工单位
交底项目
电缆井施工
施工时间
一、工程概况：
二、施工工艺和施工方法
.施工工艺：
.电缆井施工工艺：
放线→人工开挖电缆井（钢筋加工）→现场技术员验收→C15混凝土垫层→绑扎钢筋→立模→报监理工程师验收→灌注混凝土→养护→拆模→回填→安装预制盖板
由技术人员测量定出基础位置，撒出开挖轮廓线，在开挖线四周，用彩条布或塑料布对级配碎石进行覆盖，以防土石等污染级配碎石。
回填：当混凝土达到80%强度后方可进行回填，回填采用挖出的路基填料回填，回填必须采用冲击夯夯实。
、安装预制盖板：盖板采用预制厂生产，安装时，电缆井顶部与盖板接触位置涂沫沥青后再安装预制盖板，盖板安装必须平整，且不得有松动现象。
运至现场安装。；
3、施工注意事项：
.放线特别注意与预埋过轨对应；
.开挖时请特别注意不要把预埋的过轨管损坏；
、钢筋：钢筋进场前，必须有出厂合格证，对使用钢筋应按规格、品种分批取样并按规范进行检验，检验合格后方可使用，钢筋在加工前应调直，除去表面的油污、锈渍，钢筋应平直，无局部弯曲。钢筋加工严格按设计图纸进行钢筋绑扎，并满足验收标准要求。在加工棚内加工后运至现场安装。；
、立模：内外模板采用竹胶板，加固采用钢管和方木，外模下面部分采用土模，顶部露出基床表层底部分采用竹胶板。模板的强度及刚度必须满足验收标准要求，结构尺寸满足设计要求。
尺量
3
顶面高程
10mm，-10mm
水准仪测
2.施工要求：
.放线：根据设计里程放出十字线和标高，开挖采用1：放坡，并用白灰洒出开挖线。
、人工开挖电缆井：放线完毕后，采用人工配合机械开挖，机械开挖轮廓线要比结构轮廓线每个方向小30cm,再采用人工修不要破坏预埋的过轨钢管。

电缆井施工技术交底

电缆井施工技术交底一、使用材料1.钢筋混凝土电缆槽、电缆井混凝土混凝土强度等级为C25，钢筋混凝土盖板的强度等级不得低于C35；水泥应采用强度不低于42.5级的普通硅酸盐水泥。

2.细骨料应选用级配合理、质地均匀坚固、吸水率低、空隙小的洁净天然河沙，也可选用专门机组生产的人工砂，不宜使用山砂，钢筋混凝土用细骨料细度模数为3.0～2.3，粗骨料应采用5～10mm的碎石。

矿物掺合料应选用品质稳定的产品宜为粉煤灰、磨细粉煤灰、矿渣粉或硅灰。

掺合料使用要符合有关标准，不得对制品产生有害影响.。

3.外加剂应采用减水率高、塌落度损失小、适量引气。

能明显提高混凝土耐久性且质量稳定的产品。

外加剂与水泥应有良好的相容性严禁使用氯盐类外加剂，拌合水可采用饮用.4.活性粉末混凝土原材料技术指标必符合《客运专线活性粉末混凝土（RPC）材料人行道板、盖板暂行标准》的要求。

5．所用材料及配合比必须在报验合格后方可使用。

二、选用方法1电缆槽1.1盖板式电缆槽分I、II、III三种形式，一般地段安装Ⅰ型电缆槽，Ⅱ电缆槽安装在有接地端子的位置（有接触网支柱基础），Ⅲ电缆槽设置在有通信、信号线缆从电缆槽引出的位置。

1.2为保证施工质量，电缆槽应采用现场集中预制或工厂制作。

电缆槽泄水孔应预制成孔，其它预留孔采用现场集中或工厂出厂前钻孔。

2.电缆井2.1电缆井I、II、III、共三种类型，现场采用钢筋混凝土浇注。

其中I型电缆井适用于一般地段通信、信号或牵引供电线缆过轨或设余长；II型电缆井适用于中继站处通信、信号线缆合井过轨和牵引供电线缆过轨；III型电缆井适用于电力线缆过轨或设余长。

2.2当区间路基铺设盖板式电缆槽时，电缆井只在过轨处设置，电缆井间距根据过轨点位置确定；各类线缆余长采用电缆槽内蛇形敷设设置，电缆井内可不设余长。

当区间路基铺设整体式电缆槽，过轨点间距较大，尚需在过轨点间设置电缆井以便线缆余长和敷缆设置；通信信号（包括过轨电缆井）一般500m左右设置一处，电力电缆井（包含过轨电缆井）一般250m左右设置一处。

电缆井混凝土浇筑技术交底

二、施工要点
1、电缆井的结构砼为C25砼。
2、混凝土的保护层厚度为5mm；
3、混凝土配制：本工程采用2号拌合站统一拌制混凝土，混凝土配置严格按设计要求的技术指针确定。混凝土浇注前对模板、钢筋、等进行检查，清除模板内杂物，隐蔽验收合格后，方可灌注。（立模之前必须检查模板表面的光滑度以及平整度垂直度，检查合格后才可立模，立模完后必须要保证各项尺寸符合要求）。
5.为了控制板面标高及平整度，在侧墙部位做好板面标高标记，振捣密实后用刮尺修平，初凝后为了防止板面出现收缩裂缝，再用灰匙压抹表面。
6.底板与墙接头处的混凝土施工，将墙离开底板顶面的水平墙段和底板一次浇筑完成。
交底人：复核人：接收人：
（1）混凝土浇注过程中随时观测模板、支架、钢筋等情况，发现问题，及时处理。
（2）混凝土的浇注：混凝土到达现场后，浇注前项目部试验员核准混凝土发车时间，混凝土的品种、强度等级，混凝土坍落度是否在规定的范围内，并随机取样测定和做试块，严格把好混凝土的质量关。不同部分混凝土施工分述如下：
4.浇筑混凝土时边浇筑边振捣，振动器插入方式可采用行列式或交错式，不得混用以免漏振，振动棒的移动距离不要大于500mm，每点振动时间10～30秒，视混凝土表面不再显著下沉，不再出现气泡，表面泛出灰浆为准，振动顺序从浇筑层的下端开始，逐点上移，操作时要做到快插慢拔，振捣时，振动棒上下略有抽动，以使上下振动均匀。

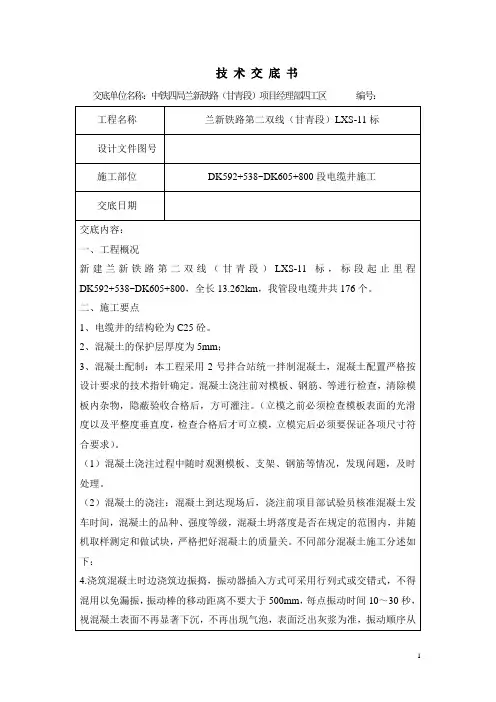

技术交底书
交底单位名称：中铁四局兰新铁路（甘青段）项目经理部四工区编号：
工程名称
兰新铁路第二双线（甘青段）LXS-11标
设计文件图号
施工部位
DK592+538~DK605+800段电缆井施工
交底日期
交底内容：
一、工程概况

电缆井_安全技术交底模板

一、交底对象1. 施工单位全体施工人员2. 监理单位相关管理人员3. 建设单位相关人员二、交底时间（具体日期）三、交底地点（具体地点）四、交底内容一、工程概况1. 工程名称：_______2. 工程地点：_______3. 工程规模：_______4. 施工单位：_______5. 监理单位：_______6. 建设单位：_______二、施工工艺及要求1. 电缆井施工前，必须对施工现场进行安全检查，确保场地平整、排水畅通。

2. 电缆井施工过程中，严格遵守国家有关安全生产法律法规和行业标准。

3. 电缆井施工应采用现浇钢筋混凝土结构，其设计、施工应符合国家标准。

4. 电缆井的井壁厚度应不小于200mm，井底垫层厚度应不小于100mm。

5. 电缆井的进出线口应设置防护网，防止杂物进入。

6. 电缆井的井口应设置警示标志，标明井深、井号等信息。

三、安全技术措施1. 施工人员进入施工现场前，必须佩戴安全帽、安全带等防护用品。

2. 施工现场应设置安全通道，确保人员、物资的通行安全。

3. 施工过程中，应随时检查电缆井的井壁、井底垫层等结构，发现问题及时处理。

4. 电缆井施工过程中，应确保施工机械、设备的安全运行，避免发生机械伤害。

5. 电缆井施工过程中，应做好防火、防爆、防毒等安全措施，确保施工环境安全。

6. 施工现场应设置消防设施，并定期检查、维护，确保其完好有效。

四、应急措施1. 发生火灾时，立即切断电源，使用灭火器、消防沙等灭火器材进行灭火。

2. 发生触电事故时，立即切断电源，对伤员进行心肺复苏等急救措施。

3. 发生物体打击事故时，立即将伤员送往医院治疗。

4. 发生中毒事故时，立即将中毒人员撤离现场，并采取相应措施进行处理。

五、验收标准1. 电缆井施工完成后，应经监理单位、建设单位、施工单位共同验收。

2. 验收合格后，方可投入使用。

六、注意事项1. 施工过程中，应严格按照设计图纸和施工方案进行施工。

2. 施工人员应熟悉施工工艺、安全技术措施，并严格遵守操作规程。

电缆井施工技术交底(通信信号电缆井)

新建成都至贵阳铁路乐山至贵阳段站前工程CGZQSG-6标段通信信号电缆井施工技术交底(作业层)四川公路桥梁建设集团有限公司成贵铁路CGZQSG-6标段项目经理部二分部二〇一六年七月•宜宾三级技术交底记录表记录号:使用编号：4.钢筋安装（1）Ⅰ型通信信号电缆井Ⅰ型通信信号电缆井适用于通信、信号线缆单独过轨及敷设余长和牵引供电线缆上网及过轨。

其钢筋配置图参照《铁路路基电缆槽通路（2010）8401-26》，详见下图：图1、Ⅰ型通信信号电缆井钢筋配置图（1）Ⅱ型通信信号电缆井Ⅱ型通信信号电缆井适用于通信、信号线缆合并过轨及敷设余长和牵引供电线缆过轨。

其钢筋配置图参照《铁路路基电缆槽通路（2010）8401-29》，详见下图：图2.Ⅱ型通信信号电缆井钢筋配置图5.模板安装（1）、Ⅰ型通信信号电缆井内净尺寸为120cm×120cm×90cm（长×宽×深），壁厚20cm。

井内共有6个Φ25镀锌挂钩，本电缆井最多设置6根过轨管。

电缆井与两侧路肩上对称设置，为便于电缆井排水及上下路基电缆槽跨越侧沟，电缆井顶面高于路肩以上0.28m，两侧电缆槽在高度上与电缆井顺接，顺接长度不小于2米。

线缆上下路基侧电缆井外侧壁设预留槽，预留槽高20cm，宽50cm ,预留槽高度路堑地段为67cm，路堤及路堤氏路堑地段为35cm，预留槽范围内的钢筋浇筑时应剪断。

镀锌挂钩、预留槽、过轨管及电缆井细部结构尺寸详见下图：图3.Ⅰ型通信信号电缆井细部结构尺寸图（2）Ⅱ型通信信号电缆井内净尺寸为150cm×120cm×90cm（长×宽×深），壁厚20cm。

井内共设6个Φ25镀锌钢筋挂钩本电缆井最多设置8根过轨管。

电缆井与两侧路肩上对称设置，为便于电缆井排水及上下路基电缆槽跨越侧沟，电缆井顶面高于路肩以上0.28m，两侧电缆槽在高度上与电缆井顺接，顺接长度不小于2米。

电缆施工技术交底

电缆敷设施工技术交底目录1 范围 (2)2 施工筹办 (3)2.1 设备及材料要求 (3)2.2 主要机具 (3)2.3 作业条件 (4)3 操作工艺 (4)3.1 工艺流程 (4)3.2 筹办工作 (5)3.3 直埋电缆敷设 (6)3.4 电缆沿支架、桥架敷设 (7)3.5 挂标记牌 (8)4 质量尺度 (8)4.1 包管工程 (8)4.2 底子工程 (9)4.3 电缆最小弯曲半径和查验方法应符合表2-l的规定 (9)5 成品庇护 (10)6 应注意的质量问题 (10)7 质量记录 (11)7.1 质量包管资料 (11)7.2 施工记录 (11)1 范围本工艺尺度适用于10kV及以下一般工业与民用建筑电气安装工程的电力电缆敷设。

2 施工筹办2.1 设备及材料要求2.1.1 所有材料规格型号及电压等级应符合设计要求，并有产物合格证。

2.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。

电缆轴应完好无损。

2.1.3 电缆外不雅完好无损，铠装无锈蚀、无机械损伤，光明显皱折和扭曲现象。

油浸电缆应密封良好，无漏油及渗油现象。

橡套及塑料电缆外皮及绝缘展无老化及裂纹。

2.1.4 各种金属型钢不该有明显锈蚀，管内无毛刺。

所有紧固螺栓，均应采用镀锌件。

2.1.5 其它从属材料：电缆盖板、电缆标示桩、电缆标记牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。

2.2 主要机具2.2.1 电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。

2.2.2 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊东西、电工东西。

2.2.3 无线电对讲机〔或简易〕、手持扩音喇叭〔有条件可采用多功能扩大机作通讯联络〕。

2.3 作业条件2.3.1 土建工程应具备以下条件：2.3.1.1 预留孔洞、预埋件符合设计要求、预埋件安装安稳，强度合格。

2.3.1.2 电缆沟、地道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。

电缆井施工技术交底(电力电缆井)资料讲解

新建成都至贵阳铁路乐山至贵阳段站前工程CGZQSG-6标段电力电缆井施工技术交底 (作业层)四川公路桥梁建设集团有限公司成贵铁路CGZQSG-6标段项目经理部二分部二〇一六年七月•宜宾三级技术交底记录表记录号:使用编号：项目名称：交底地点时间年月日交底单位接受单位主持人主讲人（签字）接受人（签字）：见附后签到表交底内容:一、电缆井设置位置及设置形式电力电缆井适用于电力线缆过轨及敷设余长，电缆井设置位置根据《成贵全线各专业设备场坪及过轨位置汇总表》及隧道两端均需设置电力电缆井。

二、施工流程测量放线人工或机械开挖基坑基坑底部铺设10cm厚C25混凝土垫层钢筋安装模板安装镀锌挂钩及电缆井槽口位置预留现场浇筑C25钢筋混凝土拆模养护三、施工工艺及控制要点1.施工准备（1）备齐各种施工工具，手持风镐、尖锹、平锹、插入式振捣器、组合钢模板、木抹子、铁抹子等。

（2）将模板、钢筋等运输至施工现场。

2.配合测量放线配合测量人员，制定小木桩，根据测量人员的放样位置定出点位线，做好标记。

3.挖基坑首先采用挖掘机破碎路面，根据测量点线开挖基坑，挖机破碎时，破碎边缘距电缆井外边缘预留10cm左右，基底预留20cm左右采用人工清理，防止基坑超大超深。

基坑开挖完成后，将基底虚渣清理干净，复核电缆井位置及尺寸，注意电缆井沿线路纵向的设置位置应与接触网支柱、声屏障基础、线间集水井、沉降和位移观测设备等统筹协调，避免相互干扰。

电缆井与支挡结构物沿线路横向有干扰时，可调整电缆井的横向位置，但应保证电缆井位于砟脚以外。

4.钢筋安装电力电缆井钢筋配置图参照《铁路路基电缆槽通路（2010）8401-32》，详见下图：图1、电力电缆井钢筋布置图5.模板安装（1）、电力电缆井内净尺寸为180cm×120cm×90cm（长×宽×深），壁厚20cm。

井内共有10个Φ25镀锌挂钩，本电缆井最多设置10根过轨管。

室外电缆井及电缆沟施工技术交底

室外电缆井及电缆沟施工技术交底1. 引言本文档旨在介绍室外电缆井及电缆沟施工技术交底的相关知识和操作要点。

室外电缆井及电缆沟作为电力工程中重要的一部分，承载着电缆通信及配电系统的线缆敷设任务，合理施工和维护对于保障电力系统的正常运行至关重要。

2. 室外电缆井施工技术交底2.1 施工准备•确定施工地点和规模；•评估施工条件及现场环境，选择合适的施工工艺；•制定施工计划和工程进度。

2.2 施工工艺•根据施工要求，选择合适的电缆井结构类型；•在施工现场标定电缆井的布置位置，并根据布置图进行施工；•按照设计要求进行电缆井的开挖和回填；•安装好井基和井墙，确保结构牢固；•完成盖板和井盖的安装，并进行检查。

2.3 安全规范•严格遵守安全操作规程，佩戴相关防护用具；•施工现场应设置明显的警示标志，确保施工安全；•加强施工现场的通风和排水工作；•协调好周围环境，避免对附近建筑和设施造成损害。

3. 电缆沟施工技术交底3.1 施工准备•确定施工地点和电缆敷设线路；•评估施工条件及现场环境，选择合适的施工工艺；•制定施工计划和工程进度。

3.2 施工工艺•根据施工要求，选择合适的电缆沟类型；•在施工现场标定电缆沟的布置位置，并根据布置图进行施工；•按照设计要求进行电缆沟的开挖，确保尺寸和坡度符合要求；•进行电缆的敷设和固定；•完成电缆沟的回填和平整工作。

3.3 安全规范•严格遵守安全操作规程，佩戴相关防护用具；•施工现场应设置明显的警示标志，确保施工安全；•加强施工现场的通风和排水工作；•协调好周围环境，避免对附近建筑和设施造成损害。

4. 施工质量控制4.1 施工前检查•检查施工现场是否符合要求，包括地势状况、周围环境、交通条件等；•核对施工图纸，确保施工方案和要求无误。

4.2 施工过程质量监控•监控施工工艺和操作过程，确保按照规范执行；•定期检查和记录施工质量，及时发现和解决问题。

4.3 施工后验收•对施工过程进行综合验收，包括检查施工现场、测量工程参数、检查设备安装等；•检查施工记录和资料，确保完整和准确。

完整版)电缆井施工技术交底(电力电缆井)

完整版)电缆井施工技术交底(电力电缆井)以及混凝土浇筑在完成钢筋安装后，进行模板安装。

模板应按照设计要求进行安装，注意模板的平整度和垂直度。

安装完成后，进行混凝土浇筑，浇筑时应注意控制混凝土的坍落度和振捣，以确保混凝土的密实性和强度。

6.拆模养护混凝土浇筑完成后，进行拆模和养护。

拆模时应注意避免对混凝土造成损伤，养护期间应进行适当的保湿和保温，以确保混凝土的正常硬化。

交底总结：本次电力电缆井施工技术交底主要包括电缆井设置位置及设置形式、施工流程、施工工艺及控制要点等内容。

在施工过程中，应注意施工准备、配合测量放线、挖基坑、钢筋安装、模板安装以及混凝土浇筑等环节的控制和管理，以确保施工质量和安全。

同时，应注意与其他设施的协调，避免相互干扰，确保施工进度和质量。

2.建立全面质量管理与质量保证体系，成立以项目经理为首的领导小组，开展全面质量活动。

针对施工中的难点和工艺要求，制定有效防范措施，提高工程质量水平。

3.强化工程管理，落实技术责任制，制定专项施工方案，认真做好技术交底工作。

4.严格执行工程测量、试验及复核工作，确保测量项目符合设计要求，并填制竣工表格。

5.所有特殊工种人员必须持证上岗，并接受岗前培训教育。

6.严格执行“三检”制度，即自检、互检、交接检，上道工序不合格决不准进行下道工序的施工。

自检合格后，报监理工程师进行抽检，抽检合格后方可进行下道工序施工。

安全保证措施：1.路堑开挖时经常检查坡面稳定，每天开工前、收工前观测坡面、坡顶附近。

如发现裂缝和塌方的迹象或有危石时，立即处理。

不能处理且对施工安全有威胁时，暂停施工，并报告处理。

2.路堑开挖自上而下，防止开挖不当造成坍塌、边坡不稳，杜绝掏底开挖和放大炮。

3.开挖作业应与装、运作业面相互错开，严禁上下重叠作业。

4.路堑开挖放炮后，发现瞎炮、残药、雷管等立即报告，由爆破人员处理。

5.机械设备组织指挥，保证道路畅通，防止机械碰撞及翻车事故。

6.路堑上方布置临时设施时，距坡顶线保留安全距离，距边坡线3m范围内硬化，并设坡顶截、排水沟，大型施工车辆不得靠近坡顶线行驶，以免边坡局部集中受力失稳。

(完整版)电缆井施工技术交底(电力电缆井)

新建成都至贵阳铁路乐山至贵阳段
站前工程CGZQSG-6标段
电力电缆井施工技术交底 (作业层)
四川公路桥梁建设集团有限公司
成贵铁路CGZQSG-6标段项目经理部二分部
二〇一六年七月•宜宾
三级技术交底记录表
记录号:
使用编号：
4.钢筋安装
电力电缆井钢筋配置图参照《铁路路基电缆槽通路（2010）8401-32》，详见下图：
图1、电力电缆井钢筋布置图
5.模板安装
（1）、电力电缆井内净尺寸为180cm×120cm×90cm（长×宽×深），壁厚20cm。

井内共有10个Φ25镀锌挂钩，本电缆井最多设置10根过轨管。

电缆井与两侧路肩上对称设置，为
便于电缆井排水及上下路基电缆槽跨越侧沟，电缆井顶面高于路肩以上0.28m，两侧电缆槽在高度上与电缆井顺接，顺接长度不小于2米。

线缆上下路基侧电缆井外侧壁设预留槽，预留槽高20cm，宽50cm ,预留槽高度路堑地段为67cm，路堤及路堤氏路堑地段为35cm，预留槽范围内的钢筋浇筑时应剪断。

镀锌挂钩、预留槽、过轨管及电缆井细部结构尺寸详见下图：
图2.电力电缆井细部结构尺寸图。

电缆井

施工技术交底承包单位：中交第一公路工程局有限公司合同号：ZHZQ-5监理单位：天津新亚太工程建设监理有限公司张呼铁路工程监理站编号：（6）养护待侧沟混凝土浇筑后，浇筑平台混凝土，浇筑过程保证收面平整、光洁，浇筑后及时覆盖洒水养护。

五、施工要求5.1电缆井顶面与路肩齐平，电缆井连接电缆槽的两侧壁靠近线路侧设开口以便沟通两侧电缆槽。

5.2 线缆上下路基侧电缆井外侧壁设预留槽，预留槽高200mm，宽500mm，预留槽距电缆井底部高度：路堑地段为670mm，路堤及路堤式路堑段为350mm，预留槽范围内的钢筋浇筑时应剪断。

5.3 为满足排水要求，每个电缆井底部设两Φ80mmpvc泄水孔。

5.4 路堑地段电缆井，为便于电缆井排水及上下路基电缆槽跨越侧沟，电缆井顶面高于路肩以上0.28m。

两侧电缆槽在高度上与电缆井顺接，顺接长度不小于2.0m。

5.5 过轨处两侧电缆井采用过轨管连通，过轨管两端弯折以保证中间埋入基床表层以下。

线缆上下路基侧设上下路基电缆槽与电缆井外侧壁预留槽连通。

为便于敷缆，上下路基电缆槽转折处转弯半径不小于1.5m。

5.6 电缆井与侧沟平台干扰时，侧沟应向侧沟平台处外移并在平面顺接过渡，顺接长度不小于2.0m。

5.7六、安全文明施工、环境保护6.1 工人现场作业要头戴安全帽，身穿反光背心。

6.2 现场作业要保持活完料清，保证现场的整洁，工器具摆放整齐。

6.3 搬放材料要保证脚下站稳，防止跌倒。

6.4 严禁机械带病运转、超负荷作业、夜间作业应有足够的照明设备，工作视线不清时不得作业。

6.5 建筑废料和生活垃圾要送至垃圾场，不得随意丢弃，污染周边环境。

施工安全技术交底承包单位：中交第一公路工程局有限公司合同号：ZHZQ-5监理单位：天津新亚太工程建设监理有限公司张呼铁路工程监理站编号：中交一公局张呼铁路工程项目经理部一分部三级施工交底编号：中交一公局张呼铁路工程项目经理部一分部三级安全交底编号：。

电力电缆井技术交底

交底记录
工程名称
新建铁路
*至*客运专线
分部（分项）工程
DK*~DK*路基
交底项目
电力电缆井技术交底
图纸名称、图号
铁路路基电缆槽-通路（2010）8401
1、适用范围
适用于中铁*局集团有限公司*客专辽宁段*标内，*范围内路基工程填筑施工。
2.内业技术准备
开工前由总工程师组织技术人员认真学习实施性施工组织设计，审核施工图纸，澄清有关技术问题，熟悉规范和技术标准，制定施工安全、质量、环保、工期等保证措施，编制应急预案。由各对应部门组织对参与施工的作业人员进行技术交底、岗前技术、安全培训，考核合格后持证上岗。
3.电力电缆井尺寸位置
电力电缆井现场采用钢筋混凝土浇注。
开挖尺寸：电力电缆井长*宽*深。
4.位置
顶面标高与电缆槽盖完盖板后的顶齐平；路堤电缆井顶面与路肩平齐，路堑电缆井顶面高于路肩以上，两侧电缆槽在高度上与电缆井顺接，顺接长度不小于2m。
㈠电力电缆井施工工艺流程图
㈡施工步骤
⑴测量放线
由测量队准确定位出电缆井的位置，并打好木桩或钢筋桩，做好保护措施，防止因桩位移动造成施工偏差。
⑺回填
当砼强度达到以上后拆模，模板拆除后周边的超挖部分采用C20素混凝土回填。
㈢注意事项
⑴通信信号线缆和电力线缆不能在同一井内过轨，且其电缆井之间净间距不应小于1m。
⑵电缆井开口与电缆槽连接处内侧应采用M10水泥砂浆顺接抹平，以防棱角划伤线缆；连接错开处应采用M10水泥砂浆封堵，以防鼠类进入。
⑶电缆井于线路两侧路肩上对称设置，与支挡结构物沿线路横向有干扰时，可调整电缆井的横向位置，但应保证电缆井位于砟脚以外；路堤电缆井顶面与路肩平齐，路堑电缆井顶面高于路肩以上，两侧电缆槽在高度上与电缆井顺接，顺接长度不小于2m。

电缆沟施工技术交底(三篇)

电缆沟施工技术交底一、测量放线1.根据电缆沟的宽度，确保足够的工作空间，纵向每10m桩号放出电缆沟的中桩和开挖边桩、划出边线，保证基底每边增加50cm宽度的工作面，同时预留人行道上的路缘石安装位置和宽度。

2.电缆沟开挖深度较深、且地下水丰富的施工路段，考虑采用拉森钢板桩支护，钢板桩长度根据现场情况确定，钢板桩压入深度为开挖基坑底标高以下4m左右，以确保房屋及施工人员的安全。

具体事宜宜洽商予以解决。

二、沟槽开挖1、沟槽开挖尽量采用采用人工开挖，在探明无现状管道后再采用机械开挖。

沟壁应平整，边坡坡度采用1：1。

2、沟槽开挖必须严格按照设计图纸施工，如G1型电缆沟底宽度为1.74米，考虑到工作面的宽度，G1型电缆沟沟槽底宽度为2.74米。

3、沟槽开挖的位置、基底标高、尺寸，应该符合图纸要求，在开挖过程中，对各个尺寸标高要严格控制。

4、采用机械开挖时，在距离槽底设计标高30cm时换用人工开挖，并采用人工平整沟槽底。

5、沟槽底高程的允许偏差：开挖土方时应为0～-30mm；槽低中线允许偏位为50mm。

6、在建筑物、构造物附近开挖沟槽时，应该根据图纸和有关地质水文资料进行防护设计，采用支撑支护等有效防护措施。

7、挖沟槽弃土应该及时运走，不得堆放在够槽口附近妨碍施工和槽壁稳定，也不得阻碍交通。

8、沟槽每测临时堆土或施加其他荷载时，应符合以下要求：（1）、不得影响建筑物、各种管线和其他设施的安全。

（2）、不得掩埋消火栓、管道闸阀、雨水口、测量标志以及各种地下管道的井盖，且不妨碍其正常使用。

（3）人工挖沟槽时，堆土高度不宜超过1.5m，且距槽口边缘不宜小于0.8m。

9、沟槽底埋有块石、树根、废桩等物体，应该予以清除或铲除。

10、沟槽不允许超过图纸要求的挖深、挖宽。

11、对开挖沟槽附近的建筑物采取监控措施，专人对周边建筑物进行记录，按时检查建筑物是否有开裂、偏移的倾向。

12、沟槽开挖时，注意做好槽内地下水的排水措施和雨水或其他地表水、外来水的防范措施。

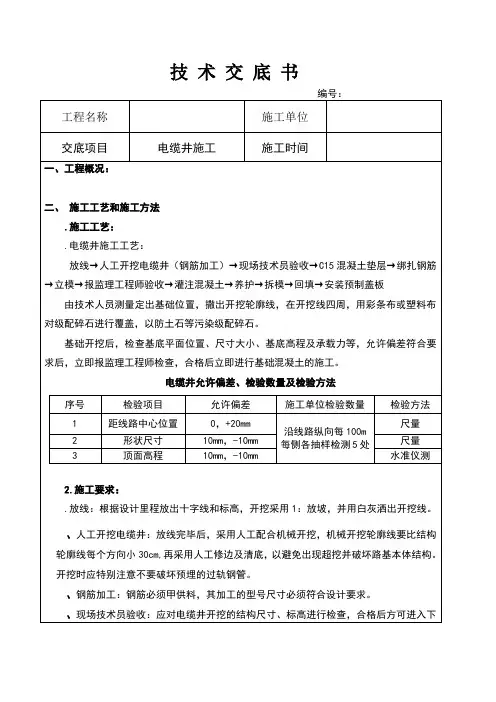

电缆井施工技术交底

电缆井施工技术交底一、电缆井尺寸位置1、电缆井分为Ⅰ、Ⅱ、Ⅲ共三种类型，现场采用钢筋混凝土浇注。

其中Ⅰ型电缆井适用于一般地段的通信、信号或牵引供电线缆或设余长；Ⅱ型电缆井适用于中继站处通信、信号线缆合井过轨和牵引供电线缆过轨；Ⅲ型电缆井适用于电力线缆过轨或设余长。

2、尺寸：Ⅰ型电缆井1.6长*1.6宽*1.15深m；Ⅱ型电缆井1.9长*1.6宽*1.15深m；Ⅲ型电缆井2.2长*1.6宽*1.15深m；3、位置顶面标高与电缆槽盖完盖板后的顶齐平；平面位置，电缆井中心位于路肩处向路基中线方向6cm；（即电缆槽中心在没有加宽的正常路段距中心线的距离为6.64米）。

二、施工1、平面位置的确定。

由测量组放样，或根据电缆井与电缆槽的平面位置关系来确定。

2、开挖人工放坡开挖，放坡度为1：0.1，开挖的井底平面比电缆井尺寸周边加宽10cm。

开挖完成后进行验收，主要是尺寸及深度。

开挖的弃渣及时运出现场，保持现场文明施工，不得污染路基表层。

3、垫层垫层采用10cm厚，C15混凝土。

4、绑扎钢筋、支模、浇筑混凝土Ⅰ型电缆井按通路(2008)8401-20、21、22图施工；Ⅱ型电缆井按通路(2008)8401-23、24、25图施工；Ⅲ型电缆井按通路(2008)8401-26、27、28图施工；5、施工完成后及时回填电缆井四周，回填材料为C15混凝土。

三、材料钢筋由项目部统一采购，具体部门由材料部负责；混凝土由拌和站供应；电缆井挂钩采用φ25镀锌钢筋，由材料部统一加工，需要的领用；电缆井盖板采用活性粉末混凝土。

四、其他注意事项1、电缆槽（井）施工及过轨管埋设应按设计要求的位置、形状、尺寸等施工。

2、电缆槽（井）泄水孔内埋设镀锌铁丝网以防鼠类等小动物进入，铁丝网安装位置要准确，同时电缆槽（井）施工完成后应保证泄水孔排水顺畅。

热镀锌铁丝网大小为150*150mm，网孔尺寸15mm，镀锌铁丝直径不小于1mm。

埋设方式参照通路(2008)8401-18图施工。
