膨润土-吸蓝量等测试方法
膨润土的检测方法
膨润土常用指标的检测方法一、吸蓝量的测定膨润土分散于水溶液中,具有吸附次甲基兰的能力,其吸附的量被称为吸蓝量,以100克样吸附的次甲基兰毫克当量数或克数表示。
膨润土中的蒙脱石含量越高,吸蓝量越多。
因此,吸蓝量可作为粗略估价膨润土矿中蒙脱石相对含量的主要技术指标。
(一)主要试剂和材料1、次甲基兰标准溶液(0.005M):将次甲基兰(指示剂)在93土3℃的烘箱中烘4小时,置于干燥器内冷却至室温。
称取1.5995克于烧杯中,加水使其完全溶解(如次甲基兰不溶解,可微热,温度不宜太高,以免次甲基兰变质),移入1000毫升棕色容量瓶中,加水稀释至刻度,摇匀。
此溶液1毫升含1.8695毫克三水次甲基兰或1.5995毫克无水次甲基兰。
2、焦磷酸钠溶液(1%):称取10克焦磷酸钠于烧杯中,加水使其完全溶解(可微热)。
加水稀释至1000毫升,摇匀。
3、中速定量滤纸(杭州新华造纸厂产)。
(二)操作步骤1、称取0.2000克试样,置于已加入50毫升水的锥形瓶中,摇动,使试样在水中充分散开,再加入20毫升1%焦磷酸溶液,摇匀。
2、将盛有混合溶液的锥形瓶置于电炉(或电热板)上加热微沸5分钟,取下冷却至室温。
3、用次甲基兰标准溶液滴定。
开始可依次滴加5毫升,逐次缩小间隔至2—3毫升,快到终点时,每次滴加0.5—1.0毫升。
每次滴加后,摇晃15—30秒钟,用直径2.5—3.0毫米的玻璃棒蘸一滴试液于中性定量滤纸上,观察在中央深蓝色斑点周围又无出现浅绿色晕环。
如未出现,则继续滴加。
当在深蓝色斑点周围出现浅绿色晕环时,再摇晃30秒钟,用玻璃棒蘸一滴于滤纸上,若浅绿色晕环还不消失,即为滴定终点。
记下滴定所耗次甲基兰标准溶液的毫升(V),到终点后,可继续滴加1—2毫升次甲基兰溶液,若浅绿色晕环变明显且宽度增大,则表示终点判断无误。
4、计算:B=100(M×V×0.3199/G)式中:B——吸蓝量(克/100克样); M——次甲基兰标准溶液的摩尔浓度; V——滴定所消耗次甲基兰标准溶液的毫升数; G——试样重量(克); 0.3199——无水次甲基兰的毫摩尔数。
膨润土的测定简单方法
膨润土的测定1.吸蓝量的测定膨润土分散于水溶液中,具有吸附次甲基蓝的能力,其吸附的量被称为吸蓝量。
1.1方法提要标准:GB/T20973-2007 用次甲基蓝的水溶液滴定膨润土的水溶液,发生阳离子交换反应,当饱和时溶液中存在多余的次甲基蓝在中性定量滤纸上会出现浅绿色绿环。
1.2试剂1.2.1次甲基蓝标准溶液(0.005000N):将次甲基蓝(指示剂)在93土3摄氏度的烘箱内烘4个小时,置于干燥期内冷却到室温。
称取1.5995g于烧杯中,加水使其完全溶解(如果次甲基蓝不易溶解,可微热,温度不宜太高,以免次甲基蓝变质),移入1000ml棕色容量瓶中,加水稀释至刻度,摇匀。
此溶液1ml含1.8695mg三水次甲基蓝或1.5995mg无水次甲基蓝。
1.2.2焦磷酸钠溶液:1%1.2.3中速定量滤纸(杭州新华造纸厂产)1.3分析步骤1.3.1称取在105到110摄氏度的烘箱内烘干的试样0.2000g置于已加入50ml水的锥形瓶中,摇动使试样充分散开。
再加入20ml的焦磷酸钠溶液摇匀。
将锥形瓶加热微沸5min,取下冷却到室温。
用次甲基蓝标准溶液滴定。
1.3.2开始时可快速滴定,快到终点时每次滴加0.5至1ml。
每次滴加后,都应充分摇动并用玻璃棒沾一滴试液于中速定性滤纸上,如出现浅绿色绿环记下此时的读数(V),可继续滴加1至2ml,如出现浅绿色晕环变明显且宽度变大,则表示重点判断正确。
1.4吸蓝量的计算公式M=0.3199*C*V/G*100式中:M为膨润土吸附五水次甲基蓝的量,g/100gC为次甲基蓝标准溶液的浓度,mol/lV 滴定所消耗次甲基蓝的毫升数,ml;0.3199换算系数G为试样质量,g1.5蒙脱石含量的计算蒙脱石(%)=吸蓝量/0.442此公式为经验公式2.膨胀容得测定2.1方法提要膨润土与水有明显的膨胀性能,与盐酸溶液混匀,膨胀后所占有的体积成为膨胀容。
2.2主要仪器与试剂2.2.1带塞量筒:直径约25mm,100ml2.2.2盐酸溶液(1N):取83ml盐酸加水稀释至1000ml。
第五章 膨润土吸蓝量

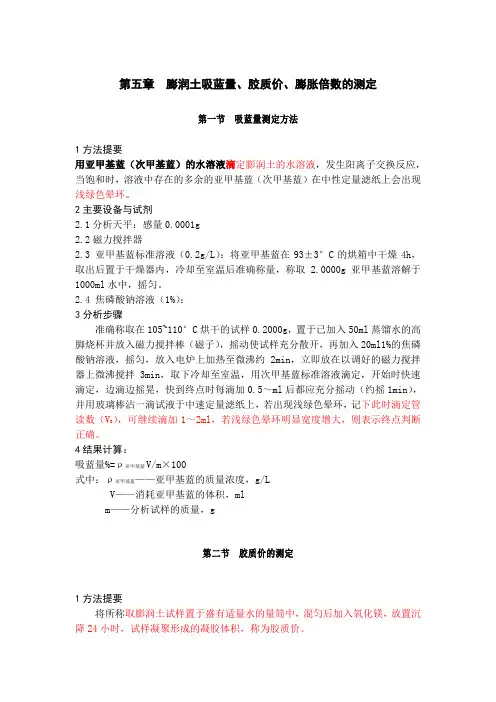

第五章膨润土吸蓝量、胶质价、膨胀倍数的测定第一节吸蓝量测定方法1方法提要用亚甲基蓝(次甲基蓝)的水溶液滴定膨润土的水溶液,发生阳离子交换反应,当饱和时,溶液中存在的多余的亚甲基蓝(次甲基蓝)在中性定量滤纸上会出现浅绿色晕环。
2主要设备与试剂2.1分析天平:感量0.0001g2.2磁力搅拌器2.3 亚甲基蓝标准溶液(0.2g/L):将亚甲基蓝在93±3°C的烘箱中干燥4h,取出后置于干燥器内,冷却至室温后准确称量,称取 2.0000g亚甲基蓝溶解于1000ml水中,摇匀。
2.4 焦磷酸钠溶液(1%):3分析步骤准确称取在105~110°C烘干的试样0.2000g,置于已加入50ml蒸馏水的高脚烧杯并放入磁力搅拌棒(磁子),摇动使试样充分散开,再加入20ml1%的焦磷酸钠溶液,摇匀,放入电炉上加热至微沸约2min,立即放在以调好的磁力搅拌器上微沸搅拌3min,取下冷却至室温,用次甲基蓝标准溶液滴定,开始时快速滴定,边滴边摇晃,快到终点时每滴加0.5~ml后都应充分摇动(约摇1min),并用玻璃棒沾一滴试液于中速定量滤纸上,若出现浅绿色晕环,记下此时滴定管读数(V),可继续滴加1~2ml,若浅绿色晕环明显宽度增大,则表示终点判断正确。
4结果计算:V/m×100吸蓝量%=ρ亚甲基蓝——亚甲基蓝的质量浓度,g/L式中:ρ亚甲基蓝V——消耗亚甲基蓝的体积,mlm——分析试样的质量,g第二节胶质价的测定1方法提要将所称取膨润土试样置于盛有适量水的量筒中,混匀后加入氧化镁,放置沉降24小时,试样凝聚形成的凝胶体积,称为胶质价。
2主要试剂2.1 具塞量筒:规格500ml2.2 氧化镁:分析纯3分析步骤将具塞量筒冲洗干净,并预先盛入200ml左右的蒸馏水,再用托盘天平称取15.0g试样,倒入量筒中加塞摇至膨润土分散无颗粒(时间约5min),再加入1.0gMgO加蒸馏水至刻度上线 500ml处,再摇3min放置、静止24h后读胶体所占体积。
浅析膨润土吸蓝量测定方法 Word 文档

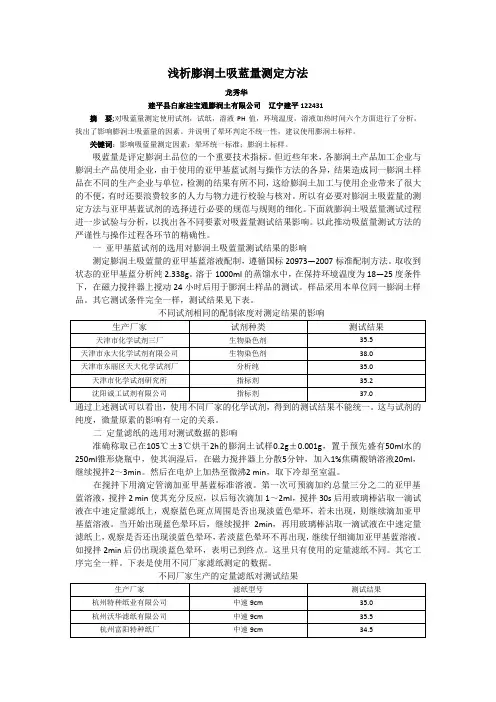

浅析膨润土吸蓝量测定方法龙秀华建平县白家洼宝通膨润土有限公司辽宁建平122431摘要;对吸蓝量测定使用试剂,试纸,溶液PH值,环境温度,溶液加热时间六个方面进行了分析,找出了影响膨润土吸蓝量的因素。
并说明了晕环判定不统一性,建议使用膨润土标样。
关键词:影响吸蓝量测定因素;晕环统一标准;膨润土标样。
吸蓝量是评定膨润土品位的一个重要技术指标。
但近些年来,各膨润土产品加工企业与膨润土产品使用企业,由于使用的亚甲基蓝试剂与操作方法的各异,结果造成同一膨润土样品在不同的生产企业与单位,检测的结果有所不同,这给膨润土加工与使用企业带来了很大的不便,有时还要浪费较多的人力与物力进行校验与核对。
所以有必要对膨润土吸蓝量的测定方法与亚甲基蓝试剂的选择进行必要的规范与规则的细化。
下面就膨润土吸蓝量测试过程进一步试验与分析,以找出各不同要素对吸蓝量测试结果影响。
以此推动吸蓝量测试方法的严谨性与操作过程各环节的精确性。
一亚甲基蓝试剂的选用对膨润土吸蓝量测试结果的影响测定膨润土吸蓝量的亚甲基蓝溶液配制,遵循国标20973—2007标准配制方法。
取收到状态的亚甲基蓝分析纯2.338g。
溶于1000ml的蒸馏水中,在保持环境温度为18—25度条件下,在磁力搅拌器上搅动24小时后用于膨润土样品的测试。
样品采用本单位同一膨润土样品。
其它测试条件完全一样,测试结果见下表。
纯度,微量原素的影响有一定的关系。
二定量滤纸的选用对测试数据的影响准确称取已在105℃±3℃烘干2h的膨润土试样0.2g±0.001g,置于预先盛有50ml水的250ml锥形烧瓶中,使其润湿后,在磁力搅拌器上分散5分钟,加入1%焦磷酸钠溶液20ml,继续搅拌2~3min。
然后在电炉上加热至微沸2 min,取下冷却至室温。
在搅拌下用滴定管滴加亚甲基蓝标准溶液。
第一次可预滴加约总量三分之二的亚甲基蓝溶液,搅拌2 min使其充分反应,以后每次滴加1~2ml,搅拌30s后用玻璃棒沾取一滴试液在中速定量滤纸上,观察蓝色斑点周围是否出现淡蓝色晕环,若未出现,则继续滴加亚甲基蓝溶液。
膨润土-吸蓝量等测试方法
GB/T 20973—2007前言本标准自实施之日起,JC/T592-1995《膨润土》和JC/T593-1995《膨润土试验方法》同时废止。
本标准的附录A为资料性附录,附录B为规范性附录。
本标准由中国建筑材料工业协会提出。
本标准有咸阳非金属矿研究设计院归口。
本标准负责起草单位:浙江华特实业集团有限公司。
本标准起草单位:浙江华虹粘土化工有限公司、内蒙古宁城天宇化工有限公司、长兴仁精制膨润土有限公司、建平慧营化工有限公司、吉林四平刘房子爱思克膨润土有限公司、咸阳非金属研究设计院和中国非金属矿工业协会。
本标准起草人:王春伟、林鸿福、李树君、童筠、刘天会、陈耀东、覃东萍、袁蔚顺、宫相德。
本标准为首次发布。
膨润土1范围本标准规定了膨润土的术语和定义、分类、标记、要求、试验方法、检验规则和标志、包装、运输和贮存。
本标准适用于铸造、冶金球团和钻井泥浆用膨润土。
本标准不适用于经无机酸或有机物处理而使膨润土的结构和组分已发生改变的加工制成品。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注明日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可以使用这些文件的最新版本。
凡是不注明日期的引用文件,其最新版本适用于本标准。
GB/T 1966 多空陶瓷显气孔率、容重试验方法GB/T 1967多孔陶瓷孔道直径试验方法GB/T 2684 铸造用原砂及混合料试验方法GB/T 5005 钻井材料规范(GB/T5005-2001,eqv ISO 13500::1998)J B/T 9224 检定铸造粘结剂用标准砂3 术语和定义下列用语适用于本标准。
3.1 阳离子交换容量100g膨润土可交换的阳离子毫摩尔数。
3.2吸蓝量100g膨润土在水中饱和吸附无水亚甲基蓝的克数3.3吸水率膨润土在20和0.1MPa下,2h自然吸水的能力。
3.4膨胀指数2g膨润土在水中膨胀2h后的体积。
膨润土检测方法—科标检测
膨润土的检测方法——科标检测本方法膨润土试样的制备为:将试样加工至0.044mm,在105℃―140℃温度下烘干2h。
分析用水均指蒸馏水或去离子水。
?5.1胶质价的测定方法?膨润土试样置于盛有适量水的量筒中,混匀后加入氧化镁,放置沉降24h,试样凝聚形成的凝胶体积,称为胶质价。
?本方法参照资料为DZG93--06非金属矿物化性能测试规程。
?a.带刻度具塞量筒(100ml,直径约25mm);?b.轻质氧化镁(化学纯),存放于密闭瓶中或干燥器?5.2膨胀容的测定方法?膨润土试样置于盛有一定浓度盐酸的量筒中,混匀后放置沉降24h,试样凝聚形成的沉降物体积,称为膨胀容。
?本方法引用资料为DZG93--06非金属矿物化性能测试规程。
?a.带刻度具塞量筒(100ml,直径约25mm);?b.盐酸溶液(1N),取83ml盐酸(ρ=1.19g/ml),用水稀释至1000ml。
?5.3吸蓝量的测定?膨润土分散于水中,具有吸附次甲基蓝的能力,其吸附的量称为吸蓝量,以100g 试样吸附的次甲基蓝克数表示。
?本方法引用资料为ZBJ31009--90 铸造用膨润土和粘土。
?a.次甲基蓝标准溶液(0.2%):将次甲基蓝(指示剂,含量不小于95%)在93℃±3℃的烘箱中干燥4h,取出后置于干燥器内,冷却至室温。
称取2.000g 次甲基蓝溶解于1000ml水中,即配制成0.2%浓度的次甲基蓝溶液。
?b.焦磷酸钠溶液(1%):称取10g焦磷酸钠,加水使其完全溶解,再加水稀释至1000ml,摇匀。
.c中速定量滤纸。
d.天平:感量0.1g e.电炉。
f.50ml 滴定管。
?g.锥形瓶:250ml。
?5.4吸水率的测定?膨润土在多孔砖(板)上吸水,单位重量的膨润土所能吸附水的重量称为吸水率,以百分数表示,在美国称为Water Absorption on Porous Plate 。
膨润土的吸水率不单能反映其吸水的能力,不同时间的吸水率还反映了膨润土的吸水速度。
膨润土吸蓝量
膨润土吸蓝量
一、实验目的
(1)了解膨润土的吸蓝量;
(2)分析膨润土对蓝色物质吸附的程度。
二、实验原理
蓝色物质是一种有机物,可以与膨润土结合,由此可以测定膨润土的吸蓝量。
膨润土可以吸附大量的有机物,而在许多应用中,膨润土具有出色的吸附性能,因此,测定膨润土的吸蓝量是非常有必要的。
三、实验材料
(1)蓝色物质;
(2)膨润土;
(3)容量瓶;
(4)分析秤。
四、实验步骤
(1)将容量瓶中的溶液加以添加,使其蓝色物质含量达到100g/L;
(2)将容量瓶中的溶液加入分析瓶,将膨润土加入容量瓶;
(3)将膨润土放入拉伸仪中,在拉伸仪上调节温度,震动持续时间设定为30min;
(4)拉伸仪暂停,关闭调节温度,应用低压灌装实验,充分浸入膨润土中;
(5)将膨润土放入烘箱中,调节温度为105℃,烘箱温度维持
20min;
(6)取出膨润土,将其分析秤重量,记录吸蓝量,并计算吸蓝量与膨润土重量的比值。
五、数据处理
计算膨润土的吸蓝量:
吸蓝量=(膨润土重量-蓝色物质重量)/膨润土重量×100%
六、实验结果
根据上述实验,膨润土的吸蓝量为:XX%。
七、结论
通过实验可以得出膨润土吸蓝量的数据,从而分析膨润土对蓝色物质吸附的程度。
膨润土常用指标的检测方法
膨润土常用指标的检测方法一、吸蓝量的测定膨润土分散于水溶液中,具有吸附次甲基兰的能力,其吸附的量被称为吸蓝量,以100克样吸附的次甲基兰毫克当量数或克数表示。
膨润土中的蒙脱石含量越高,吸蓝量越多。
因此,吸蓝量可作为粗略估价膨润土矿中蒙脱石相对含量的主要技术指标。
(一)主要试剂和材料1、次甲基兰标准溶液(0.005M):将次甲基兰(指示剂)在93土3℃的烘箱中烘4小时,置于干燥器内冷却至室温。
称取1.5995克于烧杯中,加水使其完全溶解(如次甲基兰不溶解,可微热,温度不宜太高,以免次甲基兰变质),移入1000毫升棕色容量瓶中,加水稀释至刻度,摇匀。
此溶液1毫升含1.8695毫克三水次甲基兰或1.5995毫克无水次甲基兰。
2、焦磷酸钠溶液(1%):称取10克焦磷酸钠于烧杯中,加水使其完全溶解(可微热)。
加水稀释至1000毫升,摇匀。
3、中速定量滤纸(杭州新华造纸厂产)。
(二)操作步骤1、称取0.2000克试样,置于已加入50毫升水的锥形瓶中,摇动,使试样在水中充分散开,再加入20毫升1%焦磷酸溶液,摇匀。
2、将盛有混合溶液的锥形瓶置于电炉(或电热板)上加热微沸5分钟,取下冷却至室温。
3、用次甲基兰标准溶液滴定。
开始可依次滴加5毫升,逐次缩小间隔至2—3毫升,快到终点时,每次滴加0.5—1.0毫升。
每次滴加后,摇晃15—30秒钟,用直径2.5—3.0毫米的玻璃棒蘸一滴试液于中性定量滤纸上,观察在中央深蓝色斑点周围又无出现浅绿色晕环。
如未出现,则继续滴加。
当在深蓝色斑点周围出现浅绿色晕环时,再摇晃30秒钟,用玻璃棒蘸一滴于滤纸上,若浅绿色晕环还不消失,即为滴定终点。
记下滴定所耗次甲基兰标准溶液的毫升(V),到终点后,可继续滴加1—2毫升次甲基兰溶液,若浅绿色晕环变明显且宽度增大,则表示终点判断无误。
4、计算:B=100(M×V×0.3199/G)式中:B——吸蓝量(克/100克样);M——次甲基兰标准溶液的摩尔浓度;V——滴定所消耗次甲基兰标准溶液的毫升数;G——试样重量(克);0.3199——无水次甲基兰的毫摩尔数。
膨润土吸蓝量测试方法
膨润土吸蓝量测试方法
膨润土吸蓝量测试方法是用来测定膨润土样品能够吸收的液体蓝色染料量的方法。
以下是一种常用的膨润土吸蓝量测试方法:
材料与设备:
1. 膨润土样品
2. 试验容器
3. 瓶塞或盖子
4. 蓝色染料(例如甲基蓝)
5. 过滤纸
6. 电子天平
7. 滤纸
步骤:
1. 将试验容器称量并记录质量(M1)。
2. 将一定质量的膨润土样品加入试验容器中,并重新称重容器和膨润土样品的质量(M2)。
3. 向试验容器中加入适量的蓝色染料,并盖紧瓶塞或盖子。
4. 将试验容器放置在恒温水浴中,温度为室温,静置一定时间(通常为24小时)。
5. 取出试验容器,将上方的液体蓝色染料用滤纸过滤掉。
6. 将含有蓝色染料的滤纸干燥,然后重新称重(M3)。
7. 计算吸蓝量:
吸蓝量= (M3 - M2) / M2
注意事项:
1. 所有称量需使用电子天平,并保持精确度。
2. 试验容器要选择无吸附性的材料,以避免蓝色染料被容器吸附。
3. 需要控制好蓝色染料的浓度和样品与蓝色染料的接触时间,以确保测试结果的准确性。
4. 测试过程中要严格遵守实验室安全操作规范,避免对人身和环境造成伤害。
膨润土测试方法
膨润土试验方法来源:中华园林网发布日期:2007-06-01浏览次数: 15568施工组织设计施工现场管理制度施工项目成本控制方法道路施工组织设计绿化养护承包合同东海龙开元小区绿化工程某住宅小区绿化养护管理某公司住宅楼基坑开挖施城市绿化工程施工及验收施工现场管理制度1 主题内容与适用范围本标准规定了膨润土水分、吸蓝量、粒度、膨胀容、吸水率、湿态抗压强度、热湿拉强度、悬浮体性能、滤失量、交换性金属阳离子的测定方法。
本标准适用于机械铸造、铁矿球团和钻井泥浆用膨润土的测定。
2 测定方法2.1 水分测定方法2.1.1 方法提要已知质量的试样在一定温度下干燥后,失去游离水分的质量与原质量之比。
2.1.2 主要仪器a. 烘箱:温度控制在105~110℃;b. 天平:感量为0.01g。
2.1.3 试验步骤称取约10g试样,置于已恒重的称量瓶中,准确至0.01g。
放入105~110℃的烘箱中干燥约3h,然后移至干燥器中冷却至室温称量。
再放入烘箱中干燥30min,用同样方法冷却、称量,如此反复操作直至两次称量相差不大于0.03g即为恒重。
2.1.4 结果计算水分按(1)式计算m0-m1W0=---------×100 (1)m0式中:W0——水分的百分含量,%;m0——干燥前试样质量,g;m1——干燥后试样质量,g。
2.1.5 允许差同一试样应进行平行测定,两次测定结果之差不应超过0.5%,否则应重新测定以不超差的两次测定结果的算术平均值做为最终测定结果,取小数后1位。
2.2 吸蓝量测定方法2.2.1 方法提要用次甲基蓝的水溶液滴定膨润土的水溶液,发生阳离子交换反应,当饱和时,溶液中存在的多余的次甲基蓝在中性定量滤纸上会出现浅绿色晕环。
2.2.2 主要试剂和材料a. 次甲基蓝标准溶液[c(0.005 0C16H18N3SCl)]:将次甲基蓝在93±3℃温度下烘4h,冷却至室温后称取1.599 5g于烧杯中,加水使其完全溶解(可微热)。
膨润土吸蓝量测试方法回顾
膨润土吸蓝量测试方法回顾于震宗黄天佑 (清华大学机械工程系100084)摘要:文章回顾了我国现在所用的膨润土吸蓝量测试方法的由来和变迁,指出了该测试方法中亚甲基蓝溶液的配制、膨润土试料浆液的准备、不同膨润土试料量和亚甲基蓝溶液浓度的吸蓝量换算、以及型砂中有效膨润土量测定等一些应用中应注意的问题。
用吸蓝量测定膨润土品质和型砂有效膨润土含量方法在我国很多铸造工厂中已经广泛应用多年。
但是有些人会问到这样一种有用而且方便的测试技术是怎样研究出来的?为什麽有些外资铸造工厂所用亚甲基蓝溶液浓度和膨润土试料量与我们国内工厂不同?怎样改进测试方法?本文将对这些问题进行讨论。
1 吸蓝量测试方法的由来20世纪50和60年代有些铸造工作者注意到膨润土具有吸附金属阳离子和色素的性能,而石英、长石、云母等非粘土矿物的吸附能力极弱,其中以亚甲基蓝的吸附量最大。
50年代后期,德国的亚亨工业大学和杜塞尔多夫铸造技术研究所等铸造科研单位使用亚甲基蓝研究粘土的吸附特性以及吸附量与粘土品质的关系[1 ]。
试验方法主要是将粘土烘干后加入焦磷酸钠使粘土晶层分散。
再加入过量的亚甲基蓝溶液使粘土充分吸附染料。
然后使用薄膜滤纸或高速离心机将上清液与颗粒物分离开,以排除砂粒等颗粒物质对检验结果的干扰。
将上清液用蒸馏水稀释到适宜浓度后用分光光度计进行测定,即可计算出粘土吸附的亚甲基蓝量。
结果表明,粘土矿物中以蒙脱石为主要成分的膨润土吸附亚甲基蓝量最大,而依利石、高岭石等粘土矿物的亚甲基蓝吸附量很小,石英砂的吸附量极少。
因而可以用亚甲基蓝吸附量(简称为吸蓝量,单位为g/lOOg粘土)来鉴定膨润土的品质。
我国沈阳铸造研究所不用分光光度计或光电比色计,而是配出2O种不同浓度的标准溶液,采用目测法得出多种国产膨润土每100g吸蓝量有多少克[5]。
德国有人用类似方法测定出含有不同膨润土量的型砂透光率作为对照曲线,从而可以检测得出欲测型砂的有效膨润土量 ]。
膨润土吸蓝量的测定
执行单位:品管中心、安佑中心实验室
页数:2/2
主题:膨润土吸蓝量的测定
加亚甲基蓝溶液。如搅拌2min后仍出现淡蓝色晕环,表明已到终点,记录滴定体积。
6计算方法
样品的吸蓝量,按如下公式计算:
MBI=v*0.001*c/m*(1-M)*0.45
式中:MBI—吸蓝量,%
c—亚甲基蓝溶液浓度,g/L
执行单位:品管中心、安佑中心实验室
页数:1/2
主题:膨润土吸蓝量的测定
受文者:
审核人:孙满义
批准人:邬本成
受文者:
受文者:
审核人:孙满义
批准人:邬本成
受文者:
修订日期:2013 /03/10
修订版本:第2版
日期:2013/12/30
日期:2013/01/01
修订日期:2013 /12/30
修订版本:第2版
Standard Operating Procedure
标准作业程序
编号:ANS/RI/20-S01-B01(2.0)
在搅拌下用滴定管滴加亚甲基蓝标准溶液。第一次可预滴加约总量三分之二的亚甲基蓝溶液,搅拌2min使其充分反应,以后每次滴加1~2ml,搅拌30s后用玻璃棒沾取一滴试液在中速定量滤纸上,观察蓝色斑点周围是否出现淡蓝色晕环,若未出现,则继续滴加亚甲基蓝溶液。当开始出现蓝色晕环后,继续搅拌2min,再用玻璃棒沾取一滴试液在中速定量滤纸上,观察是否还出现淡蓝色晕环,若淡蓝色晕环不再出现,继续仔细滴
v—亚甲基蓝溶液的滴定量,mlmຫໍສະໝຸດ 样品重量,gM—样品水分含量
起草人:许恩
审核人:
批准人:
受文者:
日期:2013/11/10
膨润土的吸蓝量2
膨润土的吸蓝量一、适用范围适用样品名称不适用样品名称原料膨润土其它矿物类二、实验原理膨闰土分散于水溶液中,具有吸附亚甲基蓝的能力,其吸附的量被称为吸兰量,以100克吸附的亚甲基蓝毫克当量数表示。
膨润土中的朦脱石含量愈高,吸兰量愈多。
因此,吸兰量可作为粗略估价膨润土矿石中蒙脱石相对含量的主要技术惹是指标。
三、实验用品1、实验用试剂试剂名称规格/浓度配制方法备注亚甲基蓝指示剂0.005000N 称取1.5995克亚甲基蓝于烧杯中,加水使其完全溶解(如亚甲基蓝不能完全溶解,可微热,温度不宜太高,以免亚甲基蓝变质。
),移入1000毫升棕色容量瓶中,加水稀释到刻度,摇匀。
将亚甲基蓝(指示剂)在93±3°C的烘箱中烘4小时,置于干燥器内冷却到室温。
要避光保存。
焦磷酸钠AR 1% 称取10克焦磷酸钠于烧杯中,加水使其完全溶解(可微热)。
加水稀释至1000毫升,摇匀。
过滤纸中速定量2、实验用设备仪器设备名称规格分析天平感量0.0001g电炉可调温烧杯50ml,250ml,500ml棕色广口瓶1000ml,2000ml棕色咸式滴定管25ml玻璃棒胶头滴管四、实验内容序号实验项目操作内容注意事项1 样品制备选取有代表性的样品用四分法缩分至200g,置于密闭样品袋中,阴凉处保存,备用。
2 样品称量称取0.2000g试样,置于已加入50ml水的锥开瓶中,摇匀。
3 样品消煮使样品于水中充分散开,加入20ml1%焦磷酸钠溶液,摇匀,将锥形瓶置于电炉(或电热板)上加热微沸5分钟,取下冷却至室温。
4 滴定用亚甲基蓝标准溶液滴定。
在搅拌下用滴定管滴定亚甲基蓝标准溶液。
第一次可预滴加约总量三分之二的亚甲基蓝溶液,搅拌两分钟后使其充分反应,以后每亚滴加1~2毫升,搅拌30秒后用直径2.5-3.0毫米的玻璃棒沾一滴试液于中速滤纸上,观察在中央深兰色斑点周围有无出现浅绿色晕环。
若未出现,则继续滴加。
当在深兰色斑点出现浅绿色晕环时,再搅拌30秒钟,用玻璃棒沾一滴试液于滤纸上,若浅绿色仍不消失,即为滴定终点。
膨润土常用指标的测定方法
膨润土常用指标的测定方法1一、吸兰量(蒙脱石)的测定膨润土分散于水溶液中,具有吸附次甲基兰的能力,其吸附的量被称为吸兰量,以100克样吸附的次甲基兰毫克当量数或克数表示。
膨润土中的蒙脱石含量愈高,吸兰量愈多。
因此,吸兰量可作为粗略估价膨润土矿中蒙脱石相对含量的主要技术指标。
(一) 主要试剂和材料l、次甲基兰标准溶液(0.005000N):将次甲基兰(指示剂)在93土3℃的烘箱中烘4小时,置于干燥器内冷却至室温。
称取1.5995克于烧杯中,加水使其完全溶解(如次甲基兰不易溶解,可微热,温度不宜太高,以免次甲基兰变质),移入1000毫升棕色容量瓶中,加水稀释至刻度,摇匀。
此溶液l毫升含1.8695毫克三水次甲基兰或1.5995毫克无水次甲基兰。
2、焦磷酸钠溶液(1%):称取10克焦磷酸钠于烧杯中,加水使其完全溶解(可微热)。
加水稀释至1000毫升,摇匀。
3、中速定量滤纸(杭州新华造纸厂产)(二) 操作步骤l、称取0.2000克试样,置于已加人50毫升水的锥形瓶中,摇动,使试样在水中充分散开,再加入20毫升1%焦磷酸钠溶液,摇匀。
2、将盛有混合溶液的锥形瓶置于电炉(或电热板)上加热微沸5分钟,取下冷却至室温。
3、用次甲基兰标准溶液滴定。
开始时可依次滴加5毫升,逐次缩小间隔至2~3毫升,快到终点时,每次滴加0.5~l毫升。
每次滴加后,摇晃15~30秒钟,用直径2.5~3.0毫米的玻璃棒沾一滴试液于中性定量滤纸上,观察在中央深兰色斑点周围有无出现浅绿色晕环。
若未出现,则继续滴加。
当在深兰色斑点周围出现浅绿色晕环时,再摇晃30秒钟,用玻璃棒沾一滴试液于滤纸上,若浅绿色晕环仍不消失,即为滴定终点。
记下滴定所耗次甲基兰标准溶液的毫升(V),到终点后,可继续稿加l~2毫升次甲基兰溶液,若浅色绿晕环变明显且宽度增大,则表示终点判断无误。
4、计算:N×V×0.3199B= ———————× 100G式中:B一吸兰量(克/100克样);N—次甲基兰标准溶液的当量浓度;V—滴定所消耗甲基兰标准溶液的毫升数;G—试样重量(克)0.3199—规定系数(无水次甲基兰表示)(三) 讨论l、次甲基兰试剂用上海试剂三厂出品。
膨润土检测标准
膨润土检测标准一、膨润土检测新项目:水分含量、密度、比例、吸水性、胀大量、弹性模具、胀大内应力、粒度分布、耐崩介指数值、牢固性指数、抗拉强度、抗压强度、抗拉强度、普式强度、硬度、饱和状态吸水性、孔隙率、岩矿评定、矿物质化学成分分析、元素含量等。
二、膨润土检测关键指标值:1.水分含量剖析膨润土的水分含量一般可达30%上下。
而做成商品后,制冷干燥,水分含量会大幅度降低,若过多脱干,其吸水能力能的而修复全过程会变的极为迟缓。
因而,由该产品供货的膨润土研磨商品带有约8-12%的水。
机械工程规范JB/T 9227-1999《铸造用膨润土和黏土》膨润土的水分含量不可超出12.0%,冬天不超过15.0%。
该测试标准可依据GB/T2684-1981《铸造用原砂及混和料试验方式》开展。
2. 湿态粘结性检测膨润土的首要功用是将疏松的沙石汇聚黏合在一起,特别是在在湿砂中。
假如采用的膨润土融合不太好,就要加入大量的膨润土来得到湿砂的需要特性。
这不但大大增加了产品成本,且提升了沙浆含量和水分含量,还造成铸造件中的孔隙度等缺点。
危害膨润土湿哒哒态黏接力的原因许多,主要是膨润土的纯净度。
此外,膨润土的薄厚,粒度分布和蒙脱石散结晶的粒度分布也是有较大的危害。
3. 吸蓝量检测剖析膨润土的纯净度跟膨润土黏合能力密切有关,膨润土中的蒙脱石散具备较强的吸咐亚甲基蓝或别的颜色的能力,而石英石等残渣对其吸咐能力更低得多。
因而,可以根据精确测量吸咐量亚甲基蓝来精确测量膨润土的纯净度,进而分辨其吸咐能力。
4. 膨润特性剖析膨润土在水中匀称分散化胀大成混液,静放一定時间后在器皿的底端产生容积是多少不同的沉淀。
为此可以可能所含钠、钙离子的量。
5. 耐热性检测剖析膨润土的耐热性能还可以称之为膨润土的可多次重复使用性或耐温性。
膨润土在一定水平上被热毁坏,与水混和后湿沾附力明显降低。
在较高温度下加温且长期后,膨润土的热被毁坏,变成沒有粘结力的“死黏土”。
膨润土吸蓝量的测定
2-1 膨润土吸蓝量的测定一 实验目的掌握膨润土吸蓝量的测定方法和膨润土吸蓝量的测定的意义。
二 实验原理在稀焦磷酸钠溶液中加入试料,加热微沸使其分散,然后以滤纸作外指示剂,用次甲基蓝标准溶液滴定。
三 试剂3.1 焦磷酸钠溶液ρ(Na 4P 2O 7·10H 2O)=10g /L :称取10.00g 焦磷酸钠(Na 4P 2O 7·10H 2O ),置于250mL 烧杯中,加水微沸使其溶解,移入1000mL 容量瓶中,加水稀释至刻度,摇匀,放置24h 后使用。
3.2 次甲基蓝标准溶液c(C 16H 18N 3SCl)一0.0050mol /L 。
3.2.1通用配制法:将次甲基蓝(规格——指示剂)在93℃±3℃的烘箱中烘4h ,置于干燥器内冷却至室温。
称取1.5995g 次甲基蓝(C 16H 18N 3SCl)置于250mL ,烧杯中,加水使其完全溶解(如次甲基蓝不易溶解,可微热,温度不宜太高,以免次甲基蓝变质),移入1000mL 棕色容量瓶中,加水稀释至刻度,摇匀。
3.2.2仲裁配制法。
3.2.2.1 次甲基蓝含量的测定:称取0.4000g 次甲基蓝(C 16H 18N 3SCl ·3H 2O)置于250mL 烧杯中,加入100mL 水溶解。
溶液加热至75℃后,加入50mL 重铬酸钾溶液[c(1/2 K 2Cr 2O 7)=0.1mol /L],烧杯置于75℃水浴中保温5~10min 。
冷却后再用已知质量的4号玻璃砂芯漏斗过滤,用重铬酸钾溶液[c(1/2 K 2Cr 2O 7)=0.1mol /L]洗净烧杯,再洗涤沉淀物3~4次,再用重铬酸钾溶液[c(1/2 K 2Cr 2O 7)=0.02mol /L]洗涤6~7次,最后用水洗涤1次。
将玻璃砂芯漏斗和沉淀物置于120℃烘箱中烘1h ,取出置于干燥器中冷却,称量。
再烘0.5h ,称量,直至恒量。
按式(1)计算次甲基蓝含量:m 100m ⨯⨯10.8147次甲基蓝含量(%)= (1)式中:m1——干燥后沉淀物质量的数值,单位为克(g);m ——次甲基蓝质量的数值,单位为克(g);0.8147——换算系数,分子质量比2(C 16H 18N 3SCl)/(C 16H 18N 3S)2Cr 2O 7。
铸造行业-粘土及型砂吸蓝量的测定
核准审核制定来自粘土及型砂吸蓝量的测定规程
1. 目的:使吸蓝量的测定有章可依。 2. 范围:型砂及粘土的实验。 3. 实验内容: 3.1 粘土吸蓝量测定: a) 定义:膨润土分散于水溶液中具有吸附亚甲基蓝的能力,其吸附量代表吸蓝量,
以 100g 试样吸附亚甲基蓝的克数表示。 b) 主要仪器和试剂:天平(感量 0.001g)、电炉及滴定管、粘土吸蓝量试验仪器。 c) 实验方法:(参见标准方法 ZBJ3100-90)
为了测定砂中有效粘土含量,先将新砂中加入 2%、4%、5%、6%、7%、8%、10%、 12%和旧砂中同类的膨润土,混合在 105-110℃温度下烘干,分别称取 5g,按(一) 方法滴定。然后以膨润土量为横坐标,以滴定量为纵坐标,绘制标准吸附曲线。然 后试验时取 5g 砂,用亚甲基蓝滴定,根据量定量的标准吸附曲线上可以直接读出 有效膨润土含量。
NV MB =
G MB—吸蓝量(%) V—亚甲基蓝的滴定粒数 ml N— 亚甲基蓝浓度 G—试样重量 3.2 型砂中有效膨润土的含量测定: a) 定义:粘土砂中有效膨润土含量是指型砂中除去烧损的失效粘土,失效粉等粉尘 外,而具有粘结能力的膨润土成分的含量,一般用吸蓝量表示。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
GB/T 20973—2007前言本标准自实施之日起,JC/T592-1995《膨润土》和JC/T593-1995《膨润土试验方法》同时废止。
本标准的附录A为资料性附录,附录B为规范性附录。
本标准由中国建筑材料工业协会提出。
本标准有咸阳非金属矿研究设计院归口。
本标准负责起草单位:浙江华特实业集团有限公司。
本标准起草单位:浙江华虹粘土化工有限公司、内蒙古宁城天宇化工有限公司、长兴仁精制膨润土有限公司、建平慧营化工有限公司、吉林四平刘房子爱思克膨润土有限公司、咸阳非金属研究设计院和中国非金属矿工业协会。
本标准起草人:王春伟、林鸿福、李树君、童筠、刘天会、陈耀东、覃东萍、袁蔚顺、宫相德。
本标准为首次发布。
膨润土1范围本标准规定了膨润土的术语和定义、分类、标记、要求、试验方法、检验规则和标志、包装、运输和贮存。
本标准适用于铸造、冶金球团和钻井泥浆用膨润土。
本标准不适用于经无机酸或有机物处理而使膨润土的结构和组分已发生改变的加工制成品。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注明日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可以使用这些文件的最新版本。
凡是不注明日期的引用文件,其最新版本适用于本标准。
GB/T 1966 多空陶瓷显气孔率、容重试验方法GB/T 1967多孔陶瓷孔道直径试验方法GB/T 2684 铸造用原砂及混合料试验方法GB/T 5005 钻井材料规范(GB/T5005-2001,eqv ISO 13500::1998)J B/T 9224 检定铸造粘结剂用标准砂3 术语和定义下列用语适用于本标准。
3.1 阳离子交换容量100g膨润土可交换的阳离子毫摩尔数。
3.2吸蓝量100g膨润土在水中饱和吸附无水亚甲基蓝的克数3.3吸水率膨润土在20和0.1MPa下,2h自然吸水的能力。
3.4膨胀指数2g膨润土在水中膨胀2h后的体积。
4分类、标记4.1 膨润土按属性分类膨润土按属性分为钠基膨润土和钙基膨润土,依据阳离子交换量和交换性离子含量,按下列计算进行划分。
阳离子交换容量和阳离子交换性含量测定方法参见附录A。
∑Na++∑k+当——————≥1时,为钠基膨润土,以NaB表示;∑Ca+++∑Mg++∑Na++∑k+当——————<1时,为钙基膨润土,以CaB表示;∑Ca+++∑Mg++钠基膨润土分为天然钠基膨润土和人工钠基膨润土,分别以N NaB和ANaB表示。
4.2膨润土按用途分类膨润土按用途分为三类,铸造用膨润土以F表示;冶金球团用膨润土,以P表示;钻进用你讲用膨润土,以M表示。
4.3 产品规格铸造用膨润土分四个等级,分别是一级品、二级品、三级品和四级品,用Ⅰ、Ⅱ、Ⅲ、Ⅳ。
冶金球团用膨润土分钠基膨润土和钙基膨润土,各分三个等级,分别是一级品、二级品、三级品,用Ⅰ、Ⅱ、Ⅲ表示。
钻井你将用膨润土分三个品种:钻井膨润土,未处理膨润土,OCMA膨润土。
4.3标记4.4.1铸造和冶金球团用膨润土的产品标记铸造和冶金球团用膨润土的产品标记按属性、用途、规格和标准编号顺序编写。
示例如下:铸造用人工钠化膨润土一级品,其标记为ANaB-F-Ⅰ-GB/Txxxx 冶金球团用钙基膨润土二级品,其标记为CaB-P-Ⅱ-GB/Txxxx 4.4.2钻井用泥浆膨润土的产品标记钻井泥浆用膨润土的产品标记按品种和标准编号顺序编写。
示例如下:钻井泥浆用未处理膨润土,其标记为:未处理膨润土- GB/Txxxx 要求铸造用膨润土的质量指标应符合表1规定冶金球团用膨润土的质量指标应符合表2规定。
钻井泥浆用膨润土质量指标应符合表3规定。
试验方法吸蓝量仪器设备玻璃容量瓶:1000ml,棕色:玻璃滴定管:50ml;锥形烧瓶:250ml;中速定量滤纸:φ9cm天平:精度0.0001g磁力搅拌仪试剂焦硫酸钠溶液:1%(质量分数)亚甲基蓝溶液:准确称取2.3380g分析纯亚甲基蓝试剂(三水亚甲基蓝),相对分子量373.9(试剂在使用前应一直在干燥器中密封避光保存),使其充分溶解于蒸馏水,在1000ml棕色容量瓶中用水稀释至刻度。
试验步骤称取已在105℃±3℃烘干2h的膨润土试样0.2g±0.001g.置于预先盛有50ml水的250ml锥形烧瓶,使其充分溶解后,在磁力搅拌仪上分散5分钟,加入1%焦磷酸钠溶液20ml,继续搅拌2-3分钟。
然后在电炉上加热2分钟,取下冷却至25℃±5℃。
在搅拌下用滴定管滴加亚甲基蓝标准溶液。
第一次可预滴加约总量的三分之二的亚甲基蓝溶液,搅拌2分钟使其充分反应,以后每次滴加1-2ml,搅拌30S后用玻璃棒沾取一滴试液在中速定量滤纸上,观察蓝色斑点周围是否出现淡蓝色晕环,若未出现,则继续滴加亚甲基蓝溶液。
当开始出现淡蓝色晕环后,继续搅拌2分钟,用玻璃棒沾取一滴试液在中速定量滤纸上,观察是否出现淡蓝色晕环,若淡蓝色晕环不在现,继续滴加亚甲基蓝溶液。
如搅拌2分钟后仍出现淡蓝色晕环,表明已经达到终点,记录滴定体积。
计算方法试样的吸蓝量,按公式(1)计算:319.85VCMBI————————×1001000m式中MBI——吸蓝量,g/100g;C——亚甲基蓝溶液浓度,mol/L;V——亚甲基蓝溶液的滴定量,ml;m——试样质量,g;319.85——无水亚甲基蓝的摩尔质量的数值,g/mol;100——每克膨润土吸蓝量换算成100克膨润土吸蓝量的系数。
允许差取平行测定结果的算术平均值为测定结果,两次平行测定的相对偏差不大于2%。
吸水率测定——多孔板法原理膨润土通过多空毛细管吸水膨胀,质量随吸水程度提高而增加,测量一段时间的吸水量增重而计算出该时间段的吸水率。
仪器设备多孔陶瓷板:250mm×250mm×60mm,孔径150um~170um(按GB/T1967测定),显气孔率30%~43%(按GB/T1966测定)。
玻璃容器:350mm×3500mm×10mm天平:精度0.01g。
中速定量滤纸:φ125mm温度计:0℃±0℃~150℃±0.5℃。
试验准备把多孔陶瓷板放入玻璃容器中,用蒸馏水浸没,使多孔陶瓷板浸透。
试验时始终保持使多孔陶瓷板上表面高出水面6mm±1mm,并使玻璃容器和水温度稳定在20℃±2℃试验步骤将滤纸两张放在蒸馏水中浸渍30S,使其吸水饱和,然后放在多孔陶瓷板上平衡水分60分钟后,分别称量该滤纸。
称取2份2g±0.01g已在105℃±3℃温度下至恒重的膨润土,分别均匀的撒在两张湿滤纸上,将膨润土的散布直径约9cm。
将滤纸和膨润土对称放置在多孔陶瓷板上(注意不要叠),盖上玻璃容器盖。
静置两小时后,用镊子和铲刀仔细取出湿滤纸和膨润土,放在天平上称量。
计算方法膨润土的吸水率按下式计算:W-Wo-mWa=——————×100m式中:Wa——吸水率,%W——湿滤纸和膨润土质量,gWo——湿滤纸质量,gm——干膨润土试样质量,g允许差取平行测定结果的算术平均值为测定结果,两次平行测定的相对偏差不大于3%水分的测定仪器设备温度计:量程0℃±0℃~150℃±0.5℃。
天平:精度0.01g。
烘箱:可控制在105℃±3℃。
称量瓶:φ50mm×30mm。
试验步骤将称量瓶在105℃±3℃下烘至恒重秉称量,加入10g膨润土试样,将称量瓶和试样再次称重后在105℃±3℃烘干2小时,取出在干燥器中冷却30分钟,称量。
计算方法m3-m4W=——————×100m3-m5式中:W——水分质量分数,%m3——烘干前膨润土试样和称量瓶质量,g。
m4——烘干后膨润土试样和称量瓶质量,g。
m5——称量瓶质量,g。
允许差取平行测定结果的算术平均值为测定结果,两次平行测定的相对偏差不大于2%。
膨胀指数的测定仪器设备GB/T 20973—2007具塞刻度量筒:100ml,内侧底部至100ml刻度值处高180mm±5mm;温度计:量程0℃±0℃~150℃±0.5℃。
天平:精度0.01g。
试验步骤准确称取2g±0.1g已在105℃±3℃烘干2小时的膨润土样品,将该样品分多次加入已有90ml蒸馏水的100ml刻度量筒内。
每次加入量不超过0.01g,用30S时间缓慢加入,待前次加入的膨润土沉淀至量筒底部再次添加。
相邻两次加入的时间不少于10分钟,直至试样完全加入到量筒中。
全部添加完后,用蒸馏水仔细冲洗粘附在量筒内侧的粉粒使其溶入水中,最后将量筒内的水位增至100ml标线处,用玻璃塞盖紧(2小时候,如果发现量筒底部沉淀物中夹杂的空气或水的分隔层,应将量筒45度角倾斜并缓慢旋转,直至沉淀物均匀).静置24小时后,记住沉淀物界面的量筒刻度值(沉淀物不包括低密度的胶溶或絮凝状物质),精确至0.5ml。
记录试验开始和结束时试验室的温度,精确到0.5℃。
允许差对同一试样的两次平行测量,平均值大于10时,其绝对误差不得大于2ml,平均值小于或等于10时,其绝对误差不得大于1ml。
附录A膨润土胶质价、膨胀容的测定仪器设备100ml具塞量筒天平(精确0.01克)烘箱试剂氧化镁试剂蒸馏水1mol盐酸溶液配置1mol盐酸溶液:83ml盐酸化学试剂用蒸馏水稀释至1000ml 。
试验步骤胶质价:准确称取通过200目并于105度烘干至恒重的膨润土15克,具塞量筒内加蒸馏水45--60ml 将膨润土加入,盖紧筒塞。
摇15分钟观察土粉完全分散无颗粒。
若有将继续摇匀。
添加氧化镁1克用蒸馏水补充至100ml刻度,再摇5分钟。
静置24小时读取界面数值。
即为该土的胶质价。
钠土胶质价高可采用3克土粉0.2克氧化镁。
最终数值乘以5 。
膨胀容:准确称取通过200目并于105度烘干至恒重的膨润土1克,具塞量筒加蒸馏水45--60毫升将膨润土加入,摇几下后用蒸馏水补充至75ml刻度,摇3分钟至完全分散无颗粒,加入1mol的盐酸溶液25ml,摇1分钟放气后静止24小时读取界面值,即为该土的膨胀容。
