工业管道的分类和分级
GC管道管道分类
G C管道管道分类公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-G C管道管道分类压力管道的分类和分级：GA类－－长输管道：定义：指产地、储存库、使用单位用于输送商品介质的管道；分级：分为GA1级和GA2级。
基本特征：流程简单；输送距离长和输送压力高；管道有可能通过各种环境与地质的地区；GB类－－公用管道：定义：指城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道。
分级：分为GB1和GB2两级，GB1级为燃气管道。
GB2级为热力管道。
基本特征：敷设于城镇地下；一般压力较低；选线条件复杂、困难。
GC类－－工业管道：定义：指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。
包括延伸出工厂边界线，但归属企、事业单位管辖的工艺管线。
分级：GC类分为GC1、GC2和GC3三级。
基本特征：工艺流程种类最多；生产制作环境状态最为复杂；输送介质品种较多和输送条件较苛刻；输送压力和温度高。
GD类－－动力管道：定义：火力发电厂用于输送蒸汽、汽水两相介质的管道；分级：分为GD1级和GD2级。
特征：介质单一，性质明确、压力与温度较高的输送管道；TSG D0001-2009 压力管道安全技术监察规程-工业管道中工业压力管道分级：GC1级符合下列条件之一的工业管道，为GC1级：(1)输送GB 5044—1985《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB 50160—2008《石油化工企业设计防火规范》与GB 50016—2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或者甲类可燃液体（包括液化烃），并且设计压力大于或者等于4.0MPa的管道；(3)输送流体介质，并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa且设计温度大于或者等于400℃的管道。
工业管道的分类和分级
工业管道的分类和分级工业管道通常按照介质的压力、温度、性质分类，亦可按管道材质、温度和压力分类。
一、按介质压力分类根据《工业管道工程施工及验收规范金属管道篇》GB 235-82 的规定，分为真空管道、低压管道、中压管道、高压管道四级，见表1-1。
表1 – 1 管道的压力分级亦可将真空管道与低压管道合并，分为低压、中压、高压、超高压管道四种，见表1-2。
表1 – 2 工业管道按介质压力分类管道在介质压力作用下，应满足以下主要要求：①具有足够的机械强度，管道所用管材和管路附件，以及接头构造，在介质压力作用下均须安全可靠。
特别是高压管道，还会产生振动。
所以高压管道还必须处理好防震加固问题。
②具有可靠的密封性，保证管道和管路附件以及连接接头在介质压力作用下严密不漏，这就必须正确地选择连接方法和密封材料，合理地进行施工安装。
二、按介质温度分类根据管道工作温度的不同分为常温、低温、中温、高温管道，见表1-3。
表1-3工业管道按介质温度分类管道在介质温度作用下，应满足以下主要要求：①管材耐热的稳定性。
管材在介质温度的作用下必须稳定可靠。
对于同时承受介质温度和压力作用的管道，必须从耐热性和机械强度两个方面满足工作条件的要求。
②管道热应变的补偿。
管道在介质温度和外界温度变化作用下，将产生热变形，并使管道承受热应力的作用。
所以输送热介质的管道应设计补偿器，以便吸收管道的热变形，减少管道的热应力。
③管道的绝热保温。
为了减少管道热交换和温差应力，输送热介质和冷介质的管道，管道外壁应设绝热层。
按介质性质分类按介质的性质如腐蚀性、化学危险性、凝固性的不同，共分五类，见表1-4。
表1-4工业管道按介质性质分类三、按管道材质、温度、压力综合分类这种分类方法是基于对管道工作状态的可靠性和介质的危险性的一种分类方法，共分为五类，见表1-5。
表1-5管道材质、介质温度和压力分类（GBJ235-82）四、按工业用水使用程度分类根据环境保护法和水资源法，工业用水应按规定尽可能提高重复使用程度，以节约水资源和能源并保护环境。

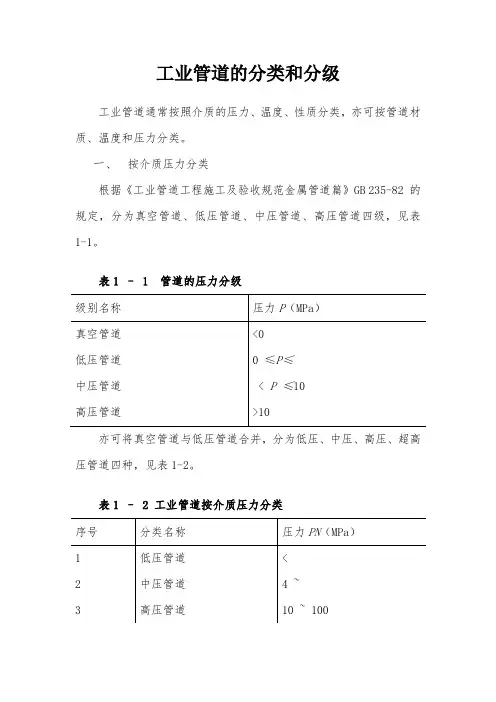

工业管道的分类和分级
工业管道的分类和分级工业管道通常按照介质的压力、温度、性质分类，亦可按管道材质、温度和压力分类。
一、按介质压力分类根据《工业管道工程施工及验收规范金属管道篇》GB 235-82 的规定，分为真空管道、低压管道、中压管道、高压管道四级，见表1-1。
表1 – 1 管道的压力分级亦可将真空管道与低压管道合并，分为低压、中压、高压、超高压管道四种，见表1-2。
表1 – 2 工业管道按介质压力分类管道在介质压力作用下，应满足以下主要要求：①具有足够的机械强度，管道所用管材和管路附件，以及接头构造，在介质压力作用下均须安全可靠。
特别是高压管道，还会产生振动。
所以高压管道还必须处理好防震加固问题。
②具有可靠的密封性，保证管道和管路附件以及连接接头在介质压力作用下严密不漏，这就必须正确地选择连接方法和密封材料，合理地进行施工安装。
二、按介质温度分类根据管道工作温度的不同分为常温、低温、中温、高温管道，见表1-3。
管道在介质温度作用下，应满足以下主要要求：①管材耐热的稳定性。
管材在介质温度的作用下必须稳定可靠。
对于同时承受介质温度和压力作用的管道，必须从耐热性和机械强度两个方面满足工作条件的要求。
②管道热应变的补偿。
管道在介质温度和外界温度变化作用下，将产生热变形，并使管道承受热应力的作用。
所以输送热介质的管道应设计补偿器，以便吸收管道的热变形，减少管道的热应力。
③管道的绝热保温。
为了减少管道热交换和温差应力，输送热介质和冷介质的管道，管道外壁应设绝热层。
按介质性质分类按介质的性质如腐蚀性、化学危险性、凝固性的不同，共分五类，见表1-4。
表1-4工业管道按介质性质分类三、按管道材质、温度、压力综合分类这种分类方法是基于对管道工作状态的可靠性和介质的危险性的一种分类方法，共分为五类，见表1-5。
表1-5管道材质、介质温度和压力分类（GBJ235-82）四、按工业用水使用程度分类根据环境保护法和水资源法，工业用水应按规定尽可能提高重复使用程度，以节约水资源和能源并保护环境。
工业管道的分类和分级
精心整理工业管道的分类和分级工业管道通常按照介质的压力、温度、性质分类，亦可按管道材质、温度和压力分类。
一、按介质压力分类根据《工业管道工程施工及验收规范金属管道篇》GB235-82的规定，分为真空管道、低压管道、中压管道、高压管道四级，见表1-1。
①管材耐热的稳定性。
管材在介质温度的作用下必须稳定可靠。
对于同时承受介质温度和压力作用的管道，必须从耐热性和机械强度两个方面满足工作条件的要求。
②管道热应变的补偿。
管道在介质温度和外界温度变化作用下，将产生热变形，并使管道承受热应力的作用。
所以输送热介质的管道应设计补偿器，以便吸收管道的热变形，减少管道的热应力。
③管道的绝热保温。
为了减少管道热交换和温差应力，输送热介质和冷介质的管道，管道外壁应设绝热层。
按介质性质分类按介质的性质如腐蚀性、化学危险性、凝固性的不同，共分五类，见表1-4。
四、按工业用水使用程度分类根据环境保护法和水资源法，工业用水应按规定尽可能提高重复使用程度，以节约水资源和能源并保护环境。
按使用程度的不同，分为源水管道、重复用水管道、循环用水管道。
见表1-6。
五、按制造工艺及所用管坯形状不同分类按制造工艺及所用管坯形状不同而分为无缝钢管（圆坯）和焊接钢管（板，带坯）两大类。
（1）无缝钢管因其制造工艺不同，又分为热轧（挤压）无缝钢管和冷拔（轧）无缝钢管两种。
冷拔（轧）管又分为圆形管和异形管两种。
a．工艺流程概述热轧（挤压无缝钢管）：圆管坯→加热→穿孔→三辊斜轧、连轧或挤压→脱管→定径（或减径）→冷却→坯管→矫直→水压试验（或探伤）→标记→入库。
冷拔（轧）无缝钢管：圆圆管坯→加热→穿孔→打头→退火→酸洗→涂油（镀铜）→多道次冷拔（冷轧）→坯管→热处理→矫直→水b：碳素钢20代表材质为37Mn、34Mn2VGB/T3094-1986（冷拔无缝钢管异形钢管）。
主要用于制作各种结构件和零件，其材质为优质碳素结构钢和低合金结构钢。
GB/T8713-1988（液压和气动筒用精密内径无缝钢管）。
GC管道管道分类
GC管道管道分类压力管道的分类和分级：GA类－－长输管道：定义：指产地、储存库、使用单位用于输送商品介质的管道；分级：分为GA1级和GA2级。
基本特征：流程简单；输送距离长和输送压力高；管道有可能通过各种环境与地质的地区；GB类－－公用管道：定义：指城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道。
分级：分为GB1和GB2两级，GB1级为燃气管道。
GB2级为热力管道。
基本特征：敷设于城镇地下；一般压力较低；选线条件复杂、困难。
GC类－－工业管道：定义：指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。
包括延伸出工厂边界线，但归属企、事业单位管辖的工艺管线。
分级：GC类分为GC1、GC2和GC3三级。
基本特征：工艺流程种类最多；生产制作环境状态最为复杂；输送介质品种较多和输送条件较苛刻；输送压力和温度高。
GD类－－动力管道：定义：火力发电厂用于输送蒸汽、汽水两相介质的管道；分级：分为GD1级和GD2级。
特征：介质单一，性质明确、压力与温度较高的输送管道；TSG D0001-2009 压力管道安全技术监察规程-工业管道中工业压力管道分级：GC1级符合下列条件之一的工业管道，为GC1级：(1)输送GB 5044—1985《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB 50160—2008《石油化工企业设计防火规范》与GB 50016—2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或者甲类可燃液体（包括液化烃），并且设计压力大于或者等于的管道；(3)输送流体介质，并且设计压力大于或者等于，或者设计压力大于或者等于且设计温度大于或者等于400℃的管道。
GC2级除本规定的GC3级管道外，介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于所规定的GC1级的工业管道为GC2级。

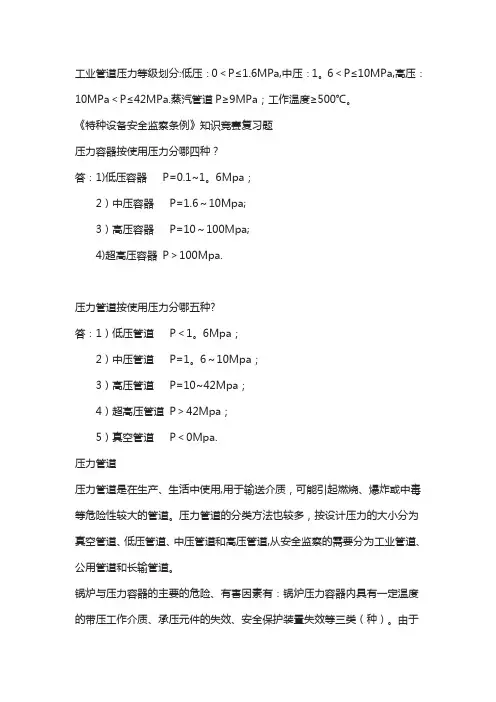

工业管道压力等级划分
工业管道压力等级划分:低压：0＜P≤1.6MPa,中压：1。
6＜P≤10MPa,高压：10MPa＜P≤42MPa.蒸汽管道P≥9MPa；工作温度≥500℃。
《特种设备安全监察条例》知识竞赛复习题压力容器按使用压力分哪四种？答：1)低压容器P=0.1~1。
6Mpa；2）中压容器P=1.6～10Mpa;3）高压容器P=10～100Mpa;4)超高压容器P＞100Mpa.压力管道按使用压力分哪五种?答：1）低压管道P＜1。
6Mpa；2）中压管道P=1。
6～10Mpa；3）高压管道P=10~42Mpa；4）超高压管道P＞42Mpa；5）真空管道P＜0Mpa.压力管道压力管道是在生产、生活中使用,用于输送介质，可能引起燃烧、爆炸或中毒等危险性较大的管道。
压力管道的分类方法也较多，按设计压力的大小分为真空管道、低压管道、中压管道和高压管道,从安全监察的需要分为工业管道、公用管道和长输管道。
锅炉与压力容器的主要的危险、有害因素有：锅炉压力容器内具有一定温度的带压工作介质、承压元件的失效、安全保护装置失效等三类（种）。
由于安全防护装置失效或（和）承压元件的失效，使锅炉压力容器内的工作介质失控，从而导致事故的发生。
常见的锅炉压力容器失效有泄漏和破裂爆炸。
所谓泄漏是指工作介质从承压元件内向外漏出或其他物质由外部进入承压元件内部的现象。
如果漏出的物质是易燃、易爆、有毒物质，不仅可以造成热（冷）伤害，还可能引发火灾、爆炸、中毒、腐蚀或环境污染。
所谓破裂爆炸是承压元件出现裂缝、开裂或破碎现象。
承压元件最常见的破裂形式有韧性破裂、脆性破裂、疲劳破裂、腐蚀破裂和蠕变破裂等.工程量清单与安装工程计价（下）(三）共性问题说明1、工业管道工程与其他各专业之间的工程范围划分如下：（1)生产用水、燃气、蒸汽以厂区入口处计量表为界，计量表以外为其他专业,计量表以内为本附录范围。
(2）排水以厂区内的最后一个污水井为界,污水井以外为其他专业,污水井以内为本附录范围。
GC管道管道分类
G C管道管道分类 The document was finally revised on 2021GC管道管道分类压力管道的分类和分级：GA类－－长输管道：定义：指产地、储存库、使用单位用于输送商品介质的管道；分级：分为GA1级和GA2级。
基本特征：流程简单；输送距离长和输送压力高；管道有可能通过各种环境与地质的地区；GB类－－公用管道：定义：指城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道。
分级：分为GB1和GB2两级，GB1级为燃气管道。
GB2级为热力管道。
基本特征：敷设于城镇地下；一般压力较低；选线条件复杂、困难。
GC类－－工业管道：定义：指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。
包括延伸出工厂边界线，但归属企、事业单位管辖的工艺管线。
分级：GC类分为GC1、GC2和GC3三级。
基本特征：工艺流程种类最多；生产制作环境状态最为复杂；输送介质品种较多和输送条件较苛刻；输送压力和温度高。
GD类－－动力管道：定义：火力发电厂用于输送蒸汽、汽水两相介质的管道；分级：分为GD1级和GD2级。
特征：介质单一，性质明确、压力与温度较高的输送管道；TSG D0001-2009 压力管道安全技术监察规程-工业管道中工业压力管道分级：GC1级符合下列条件之一的工业管道，为GC1级：(1)输送GB 5044—1985《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB 50160—2008《石油化工企业设计防火规范》与GB 50016—2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或者甲类可燃液体（包括液化烃），并且设计压力大于或者等于的管道；(3)输送流体介质，并且设计压力大于或者等于，或者设计压力大于或者等于且设计温度大于或者等于400℃的管道。
GC2级除本规定的GC3级管道外，介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于所规定的GC1级的工业管道为GC2级。
工业管道GC1、GC2如何分级
工业管道GC1、GC2如何分级
作者：E网燃气文章来源：本站编辑点击数：1961 更新时间：2008-3-19 21:02:23
1. 符合下列条件之一的工业管道为GC1级。
（1）输送GB5044《职业性接触毒物危害程度分级》中毒性程度为极度危害介质的管道；
（2）输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa的管道；
（3）输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa且设计温度大于等于400℃的管道；
（4）输送流体介质且设计压力P≥10.0MPa的管道。
2. 符合以下条件之一的工业管道为GC2级。
（1）输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P<4.0MPa的管道；
（2）输送可燃流体介质、有毒流体介质，设计压力P<4.0MPa且设计温度≥400℃管道；
（3）输送非可燃流体介质、无毒流体介质，设计压力P<10MPa且设计温度≥400℃的管道。
（4）输送流体介质，设计压力P<10.0MPa且设计温度<400℃的管道。
工业管道的分类和分级
工业管道的分类和分级工业管道通常按照介质的压力、温度、性质分类，亦可按管道材质、温度和压力分类。
一、按介质压力分类根据《工业管道工程施工及验收规范金属管道篇》GB 235-82 的规定，分为真空管道、低压管道、中压管道、高压管道四级，见表1—1。
表1 – 1 管道的压力分级亦可将真空管道与低压管道合并，分为低压、中压、高压、超高压管道四种，见表1—2。
表1 – 2 工业管道按介质压力分类管道在介质压力作用下，应满足以下主要要求：①具有足够的机械强度，管道所用管材和管路附件，以及接头构造，在介质压力作用下均须安全可靠。
特别是高压管道，还会产生振动。
所以高压管道还必须处理好防震加固问题。
②具有可靠的密封性，保证管道和管路附件以及连接接头在介质压力作用下严密不漏，这就必须正确地选择连接方法和密封材料，合理地进行施工安装。
二、按介质温度分类根据管道工作温度的不同分为常温、低温、中温、高温管道，见表1-3.表1—3工业管道按介质温度分类①管材耐热的稳定性。
管材在介质温度的作用下必须稳定可靠。
对于同时承受介质温度和压力作用的管道，必须从耐热性和机械强度两个方面满足工作条件的要求.②管道热应变的补偿。
管道在介质温度和外界温度变化作用下，将产生热变形，并使管道承受热应力的作用。
所以输送热介质的管道应设计补偿器,以便吸收管道的热变形，减少管道的热应力。
③管道的绝热保温。
为了减少管道热交换和温差应力，输送热介质和冷介质的管道,管道外壁应设绝热层。
按介质性质分类按介质的性质如腐蚀性、化学危险性、凝固性的不同，共分五类，见表1—4。
表1—4工业管道按介质性质分类三、按管道材质、温度、压力综合分类这种分类方法是基于对管道工作状态的可靠性和介质的危险性的一种分类方法,共分为五类,见表1-5。
四、按工业用水使用程度分类根据环境保护法和水资源法,工业用水应按规定尽可能提高重复使用程度，以节约水资源和能源并保护环境。
按使用程度的不同，分为源水管道、重复用水管道、循环用水管道。
GC管道管道分类
G C管道管道分类压力管道的分类和分级：GA类－－长输管道：定义：指产地、储存库、使用单位用于输送商品介质的管道；分级：分为GA1级和GA2级。
基本特征：流程简单；输送距离长和输送压力高；管道有可能通过各种环境与地质的地区；GB类－－公用管道：定义：指城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道。
分级：分为GB1和GB2两级，GB1级为燃气管道。
GB2级为热力管道。
基本特征：敷设于城镇地下；一般压力较低；选线条件复杂、困难。
GC类－－工业管道：定义：指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。
包括延伸出工厂边界线，但归属企、事业单位管辖的工艺管线。
分级：GC类分为GC1、GC2和GC3三级。
基本特征：工艺流程种类最多；生产制作环境状态最为复杂；输送介质品种较多和输送条件较苛刻；输送压力和温度高。
GD类－－动力管道：定义：火力发电厂用于输送蒸汽、汽水两相介质的管道；分级：分为GD1级和GD2级。
特征：介质单一，性质明确、压力与温度较高的输送管道；TSG D0001-2009 压力管道安全技术监察规程-工业管道中工业压力管道分级：GC1级符合下列条件之一的工业管道，为GC1级：(1)输送GB 5044—1985《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB 50160—2008《石油化工企业设计防火规范》与GB 50016—2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或者甲类可燃液体（包括液化烃），并且设计压力大于或者等于4.0MPa的管道；(3)输送流体介质，并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa且设计温度大于或者等于400℃的管道。
GC2级除本规定的GC3级管道外，介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于所规定的GC1级的工业管道为GC2级。
GC管道管道分类
. GC管道管道分类压力管道的分类和分级：GA类－－长输管道：定义：指产地、储存库、使用单位用于输送商品介质的管道；分级：分为GA1级和GA2级。
基本特征：流程简单；输送距离长和输送压力高；管道有可能通过各种环境与地质的地区；GB类－－公用管道：定义：指城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道。
分级：分为GB1和GB2两级，GB1级为燃气管道。
GB2级为热力管道。
基本特征：敷设于城镇地下；一般压力较低；选线条件复杂、困难。
GC类－－工业管道：定义：指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。
包括延伸出工厂边界线，但归属企、事业单位管辖的工艺管线。
分级：GC类分为GC1、GC2和GC3三级。
基本特征：工艺流程种类最多；生产制作环境状态最为复杂；输送介质品种较多和输送条件较苛刻；输送压力和温度高。
GD类－－动力管道：定义：火力发电厂用于输送蒸汽、汽水两相介质的管道；分级：分为GD1级和GD2级。
特征：介质单一，性质明确、压力与温度较高的输送管道；TSG D0001-2009 压力管道安全技术监察规程-工业管道中工业压力管道分级：GC1级符合下列条件之一的工业管道，为GC1级：(1)输送GB 5044—1985《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB 50160—2008《石油化工企业设计防火规范》与GB 50016—2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或者甲类可燃液体（包括液化烃），并且设计压力大于或者等于4.0MPa的管道；(3)输送流体介质，并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa且设计温度大于或者等于400℃的管道。
GC2级除本规定的GC3级管道外，介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于所规定的GC1级的工业管道为GC2级。
GC管道管道分类
GC管道管道分类压力管道的分类和分级：GA类－－长输管道：定义：指产地、储存库、使用单位用于输送商品介质的管道；分级：分为GA1级和GA2级。
基本特征：流程简单；输送距离长和输送压力高；管道有可能通过各种环境与地质的地区；GB类－－公用管道：定义：指城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道。
分级：分为GB1和GB2两级，GB1级为燃气管道。
GB2级为热力管道。
基本特征：敷设于城镇地下；一般压力较低；选线条件复杂、困难。
GC类－－工业管道：定义：指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。
包括延伸出工厂边界线，但归属企、事业单位管辖的工艺管线。
分级：GC类分为GC1、GC2和GC3三级。
基本特征：工艺流程种类最多；生产制作环境状态最为复杂；输送介质品种较多和输送条件较苛刻；输送压力和温度高。
GD类－－动力管道：定义：火力发电厂用于输送蒸汽、汽水两相介质的管道；分级：分为GD1级和GD2级。
特征：介质单一，性质明确、压力与温度较高的输送管道；TSG D0001-2009 压力管道安全技术监察规程-工业管道中工业压力管道分级：GC1级符合下列条件之一的工业管道，为GC1级：(1)输送GB 5044—1985《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB 50160—2008《石油化工企业设计防火规范》与GB 50016—2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或者甲类可燃液体（包括液化烃），并且设计压力大于或者等于4.0MPa的管道；(3)输送流体介质，并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa且设计温度大于或者等于400℃的管道。
GC2级除本规定的GC3级管道外，介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于所规定的GC1级的工业管道为GC2级。
工业管道等级如何划分
工业管道等级如何划分设计类别、级别划分摘自（TSG技术规范）TSG R1001-2008《设计许可规则》，发布：2008年1月8日，实施：2008年4月30日(简称新规则)；1. 附件B压力管道类别、级别B1GA类()长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
GAl级符合下列条件之一的为GA1级：(1)输送有毒、可燃、易爆气体介质，最高工作压力大于的；(2)输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于，并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km的长输管道。
GA2级: GA1级以外的长输(油气)管道为GA2级。
B2GB类(公用管道)公用管道是指城市或乡镇范围内的用于或民用的燃气管道和热力管道，划分为GBl级和GB2级。
GBl级城镇燃气管道。
GB2级城镇热力管道。
B3GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl级、GC2级、GC3级。
GCl级符合下列条件之一的工业管道为GC1级：(1)输送GB 5044—85中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；输送GB 50160－1999及GB 50016－2006中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃)，并且设计压力大于或者等于的管道；(3)输送流体介质并且设计压力大于或者等于，或者设计压力大于或者等于，并且设计温度大于或者等于400℃的管道。
GC2级除本规定规定的GC3级管道外，介质毒性危害程度、火灾危险性(可燃性)、设计压力和设计温度小于规定的GCl级管道。
GC3级输送无毒、非可燃流体介质，设计压力小于或者等于，并且设计温度大于－20 ℃但是小于185 ℃的管道。
GD类(动力管道)火力发电厂用于输送蒸汽、汽水两相介质的管道，划分为GD1级、GD2级。
工业管道安全状况等级划分方法
工业管道安全状况等级划分方法第1条工业管道的安全状况，用安全状况等级来表示。
安全状况等级划分为1级、2级、3级和4级四个等级，其代号分别为1、2、3、4。
第2条安全状况等级的评定条件如下：
1级：安装资料齐全；设计、制造、安装质量符合有关法规和标准要求；在设计条件下能安全使用的工业管道。
2级：安装资料不全，但设计、制造、安装质量基本符合有关法规和标准要求的下述工业管道：
(1)新建、扩建的工业管道：存在某些不危及安全且难以纠正的缺陷，且取得设计、使用单位同意，经检验单位监督检验，出具证书，在设计条件下能安全使用。
(2)在用工业管道：材质、强度、结构基本符合有关法规和标准要求，存在某些不符合有关规范和标准的问题和缺陷，经检验单位检验，报告结论为三至六年的检验周期内和规定的使用条件下能安全使用。
3级：存在材质与介质不相容，设计、安装、使用不符合有关法规和标准要求及其他严重缺陷等问题，但使用单位采取有效措施，经检验单位检验，可在一至三年检验周期内在限定的条件下使用的在用工业管道。
4级：缺陷严重，难于或无法修复；无修复价值或修复后仍难于保证安全使用；检验报告结论为判废的工业管道。
第1页共2页
第3条在用工业管道的安全状况等级，由承担该管道全面检验工作的检验单位负责评定，在《在用工业管道全面检验报告书》中注明“安全状况等级”。
新建、扩建的工业管道的安全状况等级，由承担该管道安装安全质量监督检验工作的检验单位负责评定，在《压力管道安装安全质量监督检验报告》上注明“安全状况等级
第2页共2页。
工业管道等级如何划分
工业管道等级如何划分压力管道设计类别、级别划分摘自国家质量监督检验检疫总局（TSG特种设备技术规范）TSG R1001-2008《压力管道压力管道设计许可规则》，发布：2008年1月8日，实施：2008年4月30日(简称新规则)；1. 附件B压力管道类别、级别B1GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
B1.1GAl级符合下列条件之一的长输管道为GA1级：(1)输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa的长输管道；输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6.4MPa，并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km的长输管道。
B1.2GA2级: GA1级以外的长输(油气)管道为GA2级。
B2GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GBl级和GB2级。
B2.1GBl级城镇燃气管道。
B2.2GB2级城镇热力管道。
GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl级、GC2级、GC3级。
B3.1GCl级符合下列条件之一的工业管道为GC1级：(1)输送GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB 50160－1999《石油化工企业设计防火规范》及GB 50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃)，并且设计压力大于或者等于4.0MPa的管道；(3)输送流体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且设计温度大于或者等于400℃的管道。
工业管道等级划分及含义
管道
工业管道等级划分及含义
工业金属压力管道按其安全等级划GC1、GC2、GC3 三级其GC1 级安全等级高;GC3 级安全等级低1 符合列条件工业压力管道GC1 级: 1输送GB5044 及HG20660 毒性程度所列介质管道: a)极度危害介质(苯除外); b)高度危害气体介质(包括苯); c)工作温度高于标准沸点高度危害液体介质. 2输送GB50160 及GBJ16 规定火灾危险性所列且设计压力于或等于4.0MPa 管道: a)甲、乙类燃气体; b)甲类燃液体(包括液化烃) 3输送流体介质且设计压力于或等于10.0MPa 管道及设计压力于或等于4.0MPa 且设计温度高于或等于400℃管道符合列条件工业压力管道GC2 级: 规定GC3 级管道外介质毒性危害程度、火灾危险(燃性)、设计压力设计温度低于4.1 条规定(GC1 级)管道符合列条件工业压力管道GC3 级: 输送毒、非燃流体介质设计压力于或等于1.0MPa 且设计温度高于-20℃高于+186℃管道4.4 涉及毒性或燃性同混合介质应按其毒性或燃性危害程度介质考虑某危害性介质含量极应按其危害程度及其含量综合考虑由业主或设计决定混合介质毒性或燃性类别
VFFA蝶阀VBFA球阀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工业管道的分类和分级工业管道通常按照介质的压力、温度、性质分类，亦可按管道材质、温度和压力分类。
一、按介质压力分类根据《工业管道工程施工及验收规范金属管道篇》GB 235-82 的规定，分为真空管道、低压管道、中压管道、高压管道四级，见表1-1。
表1 – 1 管道的压力分级亦可将真空管道与低压管道合并，分为低压、中压、高压、超高压管道四种，见表1-2。
表1 – 2 工业管道按介质压力分类管道在介质压力作用下，应满足以下主要要求：①具有足够的机械强度，管道所用管材和管路附件，以及接头构造，在介质压力作用下均须安全可靠。
特别是高压管道，还会产生振动。
所以高压管道还必须处理好防震加固问题。
②具有可靠的密封性，保证管道和管路附件以及连接接头在介质压力作用下严密不漏，这就必须正确地选择连接方法和密封材料，合理地进行施工安装。
二、按介质温度分类根据管道工作温度的不同分为常温、低温、中温、高温管道，见表1-3。
管道在介质温度作用下，应满足以下主要要求：①管材耐热的稳定性。
管材在介质温度的作用下必须稳定可靠。
对于同时承受介质温度和压力作用的管道，必须从耐热性和机械强度两个方面满足工作条件的要求。
②管道热应变的补偿。
管道在介质温度和外界温度变化作用下，将产生热变形，并使管道承受热应力的作用。
所以输送热介质的管道应设计补偿器，以便吸收管道的热变形，减少管道的热应力。
③管道的绝热保温。
为了减少管道热交换和温差应力，输送热介质和冷介质的管道，管道外壁应设绝热层。
按介质性质分类按介质的性质如腐蚀性、化学危险性、凝固性的不同，共分五类，见表1-4。
表1-4工业管道按介质性质分类序号分类名称介质种类对管道的要求1 汽水介质管道过热水蒸气、饱和水蒸气和冷热水根据工作压力和温度进行选材，保证管道有足够的机械强度和耐热的稳定性2 腐蚀性介质管道硝酸、硫酸、盐酸、磷酸、苛性碱、氯化物、硫化物等所用管材必须具有耐腐蚀的化学稳定性3 化学危险品介质管道毒性介质（氯、氰化物、氨、沥青、煤焦油等）、可燃与易燃易爆介质（油品油气、水煤气、氨气、乙炔、乙烯等），以及窒息性、刺激性、腐蚀性、易挥发性介质输送这类介质的管道，除必须保证足够的机械强度外，还应满足以下要求：1.密封性好2.安全性好3.放空与排泄快4 易凝固、易沉淀介质管道重油、沥青、苯、尿素溶液输送这类介质的管道应采取如下特殊措施：用管外保温或伴热电缆型保温灌的方法来保持介质温度，并采用蒸气吹扫的办法进行扫线5含有粒状物料介质的管道一些粒状物料的水固混合物或气固混合物介质1．选用合适的输送速度2．管道的受阻部件和转弯处应做成便于介质流动的形状，并内衬耐磨材料三、按管道材质、温度、压力综合分类这种分类方法是基于对管道工作状态的可靠性和介质的危险性的一种分类方法，共分为五类，见表1-5。
表1-5管道材质、介质温度和压力分类（GBJ235-82）材质工作温度（℃）工作压力（MPa）ⅠⅡⅢⅣⅤ碳钢≤370 >32 >10 ~ 32 >4 ~ 10 >1.6~4 ≤1.6 >370 >10 >4 ~ 10 >1.6 ~ 4 ≤1.6 -- 合金钢≤-70或≥450 任意-- -- -- -- 不锈钢-70 ~ 450 >10 >4 ~ 10 1.6 ~ 4 ≤1.6铝及铝合金任意-- -- -- ≤1.6 -- 钢及钢合金任意>10 >4 ~ 10 >1.6 ~ 4 ≤1.6 --四、按工业用水使用程度分类根据环境保护法和水资源法，工业用水应按规定尽可能提高重复使用程度，以节约水资源和能源并保护环境。
按使用程度的不同，分为源水管道、重复用水管道、循环用水管道。
见表1-6。
序号分类名称使用程度处理标准1 源水管道使用一次按用水标准处理2 重复用水管道使用多次按水质水温标准处理3 循环用水管道无限循环使用同上五、按制造工艺及所用管坯形状不同分类按制造工艺及所用管坯形状不同而分为无缝钢管（圆坯）和焊接钢管（板，带坯）两大类。
（1）无缝钢管因其制造工艺不同，又分为热轧（挤压）无缝钢管和冷拔（轧）无缝钢管两种。
冷拔（轧）管又分为圆形管和异形管两种。
a．工艺流程概述热轧（挤压无缝钢管）：圆管坯→加热→穿孔→三辊斜轧、连轧或挤压→脱管→定径（或减径）→冷却→坯管→矫直→水压试验（或探伤）→标记→入库。
冷拔（轧）无缝钢管：圆圆管坯→加热→穿孔→打头→退火→酸洗→涂油（镀铜）→多道次冷拔（冷轧）→坯管→热处理→矫直→水压试验（探伤）→标记→入库。
b．无缝钢管，因其用途不同而分为如下若干品种：GB/T8162-1999（结构用无缝钢管）。
主要用于一般结构和机械结构。
其代表材质（牌号）：碳素钢20、45号钢；合金钢Q345、20Cr、40Cr、20CrMo、30-35CrMo、42CrMo等。
GB/T8163-1999（输送流体用无缝钢管）。
主要用于工程及大型设备上输送流体管道。
代表材质（牌号）为20、Q345等。
GB3087-1999（低中压锅炉用无缝钢管）。
主要用于工业锅炉及生活锅炉输送低中压流体的管道。
代表材质为10、20号钢。
GB5310-1995（高压锅炉用无缝钢管）。
主要用于电站及核电站锅炉上耐高温、高压的输送流体集箱及管道。
代表材质为20G、12Cr1MoVG、15CrMoG等。
GB5312-1999（船舶用碳钢和碳锰钢无缝钢管）。
主要用于船舶锅炉及过热器用I、II级耐压管等。
代表材质为360、410、460钢级等。
GB1479-2000（高压化肥设备用无缝钢管）。
主要用于化肥设备上输送高温高压流体管道。
代表材质为20、16Mn、12CrMo、12Cr2Mo等。
GB9948-1988（石油裂化用无缝钢管）。
主要用于石油冶炼厂的锅炉、热交换器及其输送流体管道。
其代表材质为20、12CrMo、1Cr5Mo、1Cr19Ni11Nb等。
GB18248-2000（气瓶用无缝钢管）。
主要用于制作各种燃气、液压气瓶。
其代表材质为37Mn、34Mn2V、35CrMo等。
GB/T17396-1998（液压支柱用热轧无缝钢管）。
主要用于制作煤矿液压支架和缸、柱，以及其它液压缸、柱。
其代表材质为20、45、27SiMn等。
GB3093-1986（柴油机用高压无缝钢管）。
主要用于柴油机喷射系统高压油管。
其钢管一般为冷拔管，其代表材质为20A。
GB/T3639-1983（冷拔或冷轧精密无缝钢管）。
主要用于机械结构、碳压设备用的、要求尺寸精度高、表面光洁度好的钢管。
其代表材质20、45钢等。
GB/T3094-1986（冷拔无缝钢管异形钢管）。
主要用于制作各种结构件和零件，其材质为优质碳素结构钢和低合金结构钢。
GB/T8713-1988（液压和气动筒用精密内径无缝钢管）。
主要用于制作液压和气动缸筒用的具有精密内径尺寸的冷拔或冷轧无缝钢管。
其代表材质为20、45钢等。
GB13296-1991（锅炉、热交换器用不锈钢无缝钢管）。
主要用于化工企业的锅炉、过热器、热交换器、冷凝器、催化管等。
用的耐高温、高压、耐腐蚀的钢管。
其代表材质为0Cr18Ni9、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti等。
GB/T14975-1994（结构用不锈钢无缝钢管）。
主要用于一般结构（宾馆、饭店装饰）和化工企业机械结构用的耐大气、酸腐蚀并具有一定强度的钢管。
其代表材质为0-3Cr13、0Cr18Ni9、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti等。
GB/T14976-1994（流体输送用不锈钢无缝钢管）。
主要用于输送腐蚀性介质的管道。
代表材质为0Cr13、0Cr18Ni9、1Cr18Ni9Ti、0Cr17Ni12Mo2、0Cr18Ni12Mo2Ti等。
YB/T5035-1993（汽车半轴套管用无缝钢管）。
主要用于制作汽车半轴套管及驱动桥桥壳轴管用的优质碳素结构钢和合金结构钢热轧无缝钢管。
其代表材质为45、45Mn2、40Cr、20CrNi3A等。
API SPEC5CT-1999（套管和油管规范），是美国石油学会（American Petreleum Instiute, 简称"API"）编制并发布的在世界各地通用。
其中：套管：由地表面伸进钻井内，作为井壁衬的管子，其管子之间通过接箍连接。
主要材质为J55、N80、P110等钢级，以及抗硫化氢腐蚀的C90、T95等钢级。
其低钢级（J55、N80）可为焊接钢管。
油管：由地表面插入套管内直至油层的管子，其管子之间通过接箍或整体连接。
其作用于是抽油机将油层石油经油管输送到地面。
主要材质为J55、N80、P110、以及抗硫化氢腐蚀的C90、T95等钢级。
其低钢级（J55、N80）可为焊接钢管。
API SPEC 5L-2000（管线管规范），是美国石油学会编制并发布的，在世界各地通用。
管线管:是把轴出地面的油、气或水，通过管线管输送到石油和天然气工业企业。
管线管包括无缝和焊接管两种，其管端有平端、带螺纹端和承口端;其连接方式为端头焊接、接箍连接、承插连接等。
该管主要材质为B、X42、X56、X65、X70等钢级。
（2）焊接钢管焊接钢管采用的坯料是钢板或带钢，因其焊接工艺不同而分为炉焊管、电焊（电阻焊）管和自动电弧焊管。
因其焊接形式的不同分为直缝焊管和螺旋焊管两种。
因其端部形状又分为圆形焊管和异型（方、扁等）焊管。
焊管因其材质和用途不同而分为如下若干品种：GB/T3091-1993（低压流体输送用镀锌焊接钢管）。
主要用于输送水、煤气、空气、油和取暖热水或蒸汽等一般较低压力流体和其他用途管。
其代表材质Q235A级钢。
GB/T3092-1993（低压流体输送用镀锌焊接钢管）。
主要用于输送水、煤气、空气、油和取暖热水或蒸汽等一般较低压力流体和其它用途管。
其代表材质为：Q235A级钢。
GB/T14291-1992（矿用流体输送焊接钢管）。
主要用于矿山压风、排水、轴放瓦斯用直缝焊接钢管。
其代表材质Q235A、B级钢。
GB/T14980-1994（低压流体输送用大直径电焊钢管）。
主要用于输送水、污水、煤气、空气、采暖蒸汽等低压流体和其它用途。
其代表材质Q235A级钢。
GB/T12770-1991（机械结构用不锈钢焊接钢管）。
主要用于机械、汽车、自行车、家具、宾馆和饭店装饰及其他机械部件与结构件。
其代表材质0Cr13、1Cr17、00Cr19Ni11、1Cr18Ni9、0Cr18Ni11Nb等。
GB/T12771-1991（流体输送用不锈钢焊接钢管）。
主要用于输送低压腐蚀性介质。
代表材质为0Cr13、0Cr19Ni9、00Cr19Ni11、00Cr17、0Cr18Ni11Nb、0017Cr17Ni14Mo2等。
