滚齿加工工作原理

滚齿加工原理

滚齿加工原理
滚齿加工，又称滚轮齿轮，是机床和金属切削机械中最常见的加工方式之一。

其原理是利用滚轮齿轮滚动在给定平面和形状上，将金属材料进行切削加工。

滚轮齿轮的刃口宽度和深度决定了滚轮齿轮的切削精度和能力。

滚轮齿轮的加工原理是，将滚轮齿轮的齿嵌入刃口中，并将滚轮齿轮旋转至合适速度，利用滚轮齿轮齿面的接触，从而使得齿轮滚轧刀具的加工工件的表面产生切口的滚辊。

滚齿加工时，金属材料因受滚轮齿轮的切削力而发生形变，滚轮齿轮上的刃口与金属材料发生摩擦，从而在金属材料表面形成滚动移动的切口，使其表面形成滚齿状。

由于滚齿加工的工作过程中，采用的刃口较为细腻，因此可以对金属材料表面的几何形状、坐标尺寸、曲面等尺寸进行精确加工。

滚齿加工原理

滚齿加工原理滚齿加工是一种常见的齿轮加工方法，通过滚刀和工件的相对运动来实现齿轮的加工。

在滚齿加工中，滚刀的齿廓与工件的齿廓相吻合，通过滚刀的旋转和进给运动，使工件上的齿廓逐渐被滚刀切削成型。

滚齿加工具有高效、精度高、表面质量好等优点，因此在齿轮制造中得到了广泛应用。

滚齿加工的原理主要包括滚刀和工件的相对运动、切削力的产生和切削过程的控制。

首先，滚刀和工件的相对运动是滚齿加工的基础。

滚刀通常采用滚刀架上的滚刀头，通过主轴的旋转驱动滚刀头进行旋转运动，同时通过进给机构使滚刀头沿工件轴向移动，从而实现滚刀和工件的相对运动。

在这一过程中，工件也会随着滚刀的进给而旋转，以便使滚刀能够顺利地切削工件的齿廓。

其次，切削力的产生是滚齿加工的关键。

在滚刀和工件的相对运动过程中，滚刀的刀齿会与工件的齿廓接触并切削工件材料，从而产生切削力。

这些切削力包括切向力和径向力，它们会影响滚刀和工件的相对位置和相对运动状态，因此需要通过合理的滚刀设计和切削参数选择来控制切削力的大小和方向，以保证滚齿加工的稳定性和加工质量。

最后，切削过程的控制是滚齿加工的关键技术之一。

在滚刀和工件的相对运动过程中，需要通过控制滚刀的旋转速度、进给速度和切削深度等参数，来实现对齿廓的精确切削。

同时，还需要考虑切削润滑和冷却、切屑排出等工艺因素，以保证滚齿加工的稳定性和加工质量。

综上所述，滚齿加工是一种高效、精度高、表面质量好的齿轮加工方法，其原理包括滚刀和工件的相对运动、切削力的产生和切削过程的控制。

通过合理的滚刀设计和切削参数选择，可以实现对齿轮的精确加工，满足不同工件的加工要求。

因此，滚齿加工在齿轮制造中具有重要的应用价值，对于提高齿轮加工效率和质量具有重要意义。

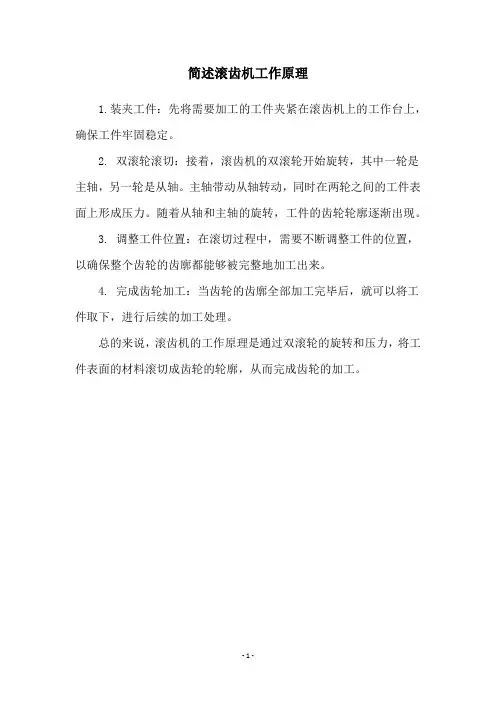

简述滚齿机工作原理

简述滚齿机工作原理
1.装夹工件：先将需要加工的工件夹紧在滚齿机上的工作台上，确保工件牢固稳定。

2. 双滚轮滚切：接着，滚齿机的双滚轮开始旋转，其中一轮是主轴，另一轮是从轴。

主轴带动从轴转动，同时在两轮之间的工件表面上形成压力。

随着从轴和主轴的旋转，工件的齿轮轮廓逐渐出现。

3. 调整工件位置：在滚切过程中，需要不断调整工件的位置，以确保整个齿轮的齿廓都能够被完整地加工出来。

4. 完成齿轮加工：当齿轮的齿廓全部加工完毕后，就可以将工件取下，进行后续的加工处理。

总的来说，滚齿机的工作原理是通过双滚轮的旋转和压力，将工件表面的材料滚切成齿轮的轮廓，从而完成齿轮的加工。

- 1 -。

滚齿加工方法和加工方案

滚齿加工方法和加工方案（一）滚齿的原理及工艺特点滚齿是齿形加工方法中生产率较高、应用最广的一种加工方法。

在滚齿机上用齿轮滚刀加工齿轮的原理，相当于一对螺旋齿轮作无侧隙强制性的啮合，见图9-24所示。

滚齿加工的通用性较好,既可加工圆柱齿轮，又能加工蜗轮；既可加工渐开线齿形，又可加工圆弧、摆线等齿形；既可加工大模数齿轮，大直径齿轮。

滚齿可直接加工8~9级精度齿轮，也可用作7 级以上齿轮的粗加工及半精加工。

滚齿可以获得较高的运动精度，但因滚齿时齿面是由滚刀的刀齿包络而成，参加切削的刀齿数有限，因而齿面的表面粗糙度较粗。

为了提高滚齿的加工精度和齿面质量，宜将粗精滚齿分开。

（二）滚齿加工质量分析1.影响传动精度的加工误差分析影响齿轮传动精度的主要原因是在加工中滚刀和被切齿轮的相对位置和相对运动发生了变化。

相对位置的变化(几何偏心)产生齿轮的径向误差；相对运动的变化(运动偏心)产生齿轮的切向误差。

(1)齿轮的径向误差齿轮径向误差是指滚齿时，由于齿坯的实际回转中心与其基准孔中心不重合，使所切齿轮的轮齿发生径向位移而引起的周节累积公差，如图9—4所示。

齿轮的径向误差一般可通过测量齿圈径向跳动△Fr反映出来。

切齿时产生齿轮径向误差的主要原因如下：①调整夹具时，心轴和机床工作台回转中心不重合。

②齿坯基准孔与心轴间有间隙，装夹时偏向一边。

③基准端面定位不好，夹紧后内孔相对工作台回转中心产生偏心。

(2)齿轮的切向误差齿轮的切向误差是指滚齿时，实际齿廓相对理论位置沿圆周方向(切向)发生位移，如图9-5所示。

当齿轮出现切向位移时，可通过测量公法线长度变动公差△Fw来反映。

切齿时产生齿轮切向误差的主要原因是传动链的传动误差造成的。

在分齿传动链的各传动元件中，对传动误差影响最大的是工作台下的分度蜗轮。

分度蜗轮在制造和安装中与工作台回转中心不重合（运动偏心），使工作台回转中发生转角误差，并复映给齿轮。

其次，影响传动误差的另一重要因素是分齿挂轮的制造和安装误差，这些误差也以较大的比例传递到工作台上。

滚齿原理

滚齿原理:滚齿加工是展成法原理来加工齿轮。

用滚刀来加工对轮相当于一对交错螺旋轮啮合。

这对啮合齿轮传动副中，一个齿轮齿数很少，一个或几个，螺旋角很大就演变成了一个蜗杆，再将蜗杆开槽并铲背，就成为齿轮滚刀。

齿轮滚刀螺旋线法向剖面各刀齿面也一根齿条，当滚刀连续转动时就相于一根无限长齿条沿刀具轴向连续移动。

，齿轮滚刀按给定切削速度作旋转运动时，工件则按齿轮齿条啮合关系传动（即当滚刀转一圈，相当于齿条移动一个或几个齿距，齿轮坏也相应转过一个或几个齿距），齿坏上切出齿槽，形成渐开线齿面，，如图所示。

，滚齿轮过程中，分布螺旋线滚刀各刀齿相继切出齿槽中一薄层金属，每个齿槽滚刀旋转中由几个刀齿依次切出，渐开线是展成法，成形运动是由滚刀旋转运动和工件旋轻快运动组成复合运动（B11+B12），,这个复合运动称为展成运动。

当滚刀与工件连续转动时，便工件整个圆周上依次切出所有齿槽。

这一过程中，齿面形成与齿轮分度是同时进行。

展成运动也就是分度运动。

由上所述，到渐开线齿廓和齿数，滚齿时，滚刀和工件之间必须保持严格相对运动关系，即当滚刀转过1时，工件相应转过K/Z（K为滚刀头数，Z为工件齿数。

）1、加工直齿圆柱齿轮传动原理用滚刀加工直齿圆柱齿轮必须具备以下两个运动：形成渐开线齿廓展成运动和形成直线齿面（导线）运动。

图是滚切直齿圆柱齿轮传动原理图。

(1)展成运动传运链渐开线文化部廓是由展成法形成，靠滚刀旋转运动B11和工件旋转运动B12组复合运动，，滚刀主轴和工作台传动链（刀具-4-5-U X-6-7-工作台）为展成运动传动链，由它保证工件和刀具之间严格运动关系。

其中置换机构U X,适于工作齿数和滚刀头数变化。

显然这是一条内联系传动链，要求传动比准确，要求滚刀和工件两者旋转方向必须符合一对交错轴螺旋齿轮啮合时相对运动方向。

当滚刀旋转方向一定时，工件旋转方向由滚刀螺旋方向确定。

（2）主运动传动链每一个表面成表运动都必须有一个外联系传动与动车源相联系，图中，展成运动外联系传动链为电动机-1-2-U V-3-4-滚刀。

滚齿加工原理

滚齿加工原理
滚齿加工是一种常用的齿轮加工方法，通过滚压切削齿轮齿廓，以提高齿轮的精度和质量。

其原理是利用齿轮加工工具的齿形来修磨齿轮齿廓，通过加工工具与齿轮的滚动动作，将加工切削力分散在齿轮齿廓的多个点上，从而减小了切削力对齿轮的影响。

滚齿加工主要包括滚切和滚削两种方法。

滚切是指将齿轮加工工具的齿形与齿轮的齿槽进行配合，进行接触滚动，通过切削和塑性变形来修磨齿轮齿廓。

滚切加工时，加工工具与齿轮的齿槽之间形成一定的压力，使加工工具的齿形形成切槽运动，同时还会产生金属流、压痕等现象，从而使齿轮的齿廓得到一定的修磨和精确度的改善。

滚削是指齿轮加工工具通过滚轮与齿轮的齿廓进行接触滚动，实现齿轮齿廓的修整。

滚削加工时，加工滚轮的周向速度与齿轮的直线运动速度相匹配，使其能够稳定地与齿轮的齿廓接触，并通过滚动方式修整齿轮齿廓的精度和晶界。

总的来说，滚齿加工是一种通过齿轮加工工具与齿轮齿廓之间的接触滚动，利用切削和塑性变形来修整齿轮齿廓的加工方法。

通过滚动动作，滚齿加工能够更好地控制切削力和修整齿轮齿廓的精度，提高齿轮的质量和使用寿命。

滚齿加工方法和加工方案

滚齿加工方法和加工方案（一）滚齿的原理及工艺特点滚齿是齿形加工方法中生产率较高、应用最广的一种加工方法。

在滚齿机上用齿轮滚刀加工齿轮的原理，相当于一对螺旋齿轮作无侧隙强制性的啮合，见图9-24所示。

滚齿加工的通用性较好,既可加工圆柱齿轮，又能加工蜗轮；既可加工渐开线齿形，又可加工圆弧、摆线等齿形；既可加工大模数齿轮，大直径齿轮。

滚齿可直接加工8~9级精度齿轮，也可用作7 级以上齿轮的粗加工及半精加工。

滚齿可以获得较高的运动精度，但因滚齿时齿面是由滚刀的刀齿包络而成，参加切削的刀齿数有限，因而齿面的表面粗糙度较粗。

为了提高滚齿的加工精度和齿面质量，宜将粗精滚齿分开。

（二）滚齿加工质量分析1.影响传动精度的加工误差分析影响齿轮传动精度的主要原因是在加工中滚刀和被切齿轮的相对位置和相对运动发生了变化。

相对位置的变化(几何偏心)产生齿轮的径向误差；相对运动的变化(运动偏心)产生齿轮的切向误差。

(1)齿轮的径向误差齿轮径向误差是指滚齿时，由于齿坯的实际回转中心与其基准孔中心不重合，使所切齿轮的轮齿发生径向位移而引起的周节累积公差，如图9—4所示。

齿轮的径向误差一般可通过测量齿圈径向跳动△Fr反映出来。

切齿时产生齿轮径向误差的主要原因如下：①调整夹具时，心轴和机床工作台回转中心不重合。

②齿坯基准孔与心轴间有间隙，装夹时偏向一边。

③基准端面定位不好，夹紧后内孔相对工作台回转中心产生偏心。

(2)齿轮的切向误差齿轮的切向误差是指滚齿时，实际齿廓相对理论位置沿圆周方向(切向)发生位移，如图9-5所示。

当齿轮出现切向位移时，可通过测量公法线长度变动公差△Fw来反映。

切齿时产生齿轮切向误差的主要原因是传动链的传动误差造成的。

在分齿传动链的各传动元件中，对传动误差影响最大的是工作台下的分度蜗轮。

分度蜗轮在制造和安装中与工作台回转中心不重合（运动偏心），使工作台回转中发生转角误差，并复映给齿轮。

其次，影响传动误差的另一重要因素是分齿挂轮的制造和安装误差，这些误差也以较大的比例传递到工作台上。

滚齿机工作原理-功能分析-介绍

功能原理设计随着现代设计方法的发展及应用越来越广泛，人们对系统原理设计时常采用一种“抽象化”的方法---“黑箱法”。

之所以称为“黑箱法”是因为对于待设计产品来说，在求解之前，犹如一个看不见内部结构的“黑箱子”。

这种“黑箱”只能用来描述系统的功能目标，“黑箱”的内部结构需要设计人员进一步构思的设计。

由此可知，“黑箱法”是根据系统的输入、输出关系来研究实现系统功能目标的一种方法，即根据系统的某输入及要求获得某种输出要求，从中寻找某种原理来实现输入---输出之间的转化，得到相应的解决方法，从而推求出“黑箱”的功能结构，使“黑箱”变成“白箱”的一种方法。

1、黑箱法寻找总功能的转化关系物料流包括材料、毛坯半成品、成品，液体、气体等各物体；能量流包括电能、光能、机械能、热能、核能等；信号流包括数据、测量值、控制信号、波形等。

通过对Y38滚齿机的综合分析，可得以下“黑箱”示意图通过黑箱法分析，滚齿机是将轮坯通过一定的加工过程，最终得到所需产品—齿轮的机器。

该过程有各种能量的交换、损失，同时还与外界的环境密切相关。

2、滚齿加工原理齿轮是现代机械传动中的重要组成部分。

从国防机械到民用机械，从重工业机械到轻工业机械，无不广泛的采用齿轮传动。

随着汽车、机械、航天等工业领域的高速发展，对齿轮的需求量日益增加，对齿轮加工的效率、质量及加工成本的要求愈来愈高，滚齿机是齿轮加工加床中的一种，由于滚齿机既适合高效率的齿形粗加工，又适合中等精度齿轮的精加工，因此受到广泛的应用。

为此滚齿机的研究仍是大家努力的方向齿轮加工机床的种类繁多，构造各异，加工方法也不相同，齿形加工可按在加工中有无切屑而区分为无屑加工和切削加工两大类。

无屑加工包括热轧、冷轧、压铸和粉末冶金等，无屑加工生产率高，材料消耗少，故成本低，但加工精度不高。

（1）冷轧冷轧是能在圆柱形零件上生产出齿轮的齿、花键、细齿、油槽或螺纹的一种很简单的方法。

生产率很高，用此方法扎制一个齿轮仅需3～5秒钟，但它受轧制形状和材料的限制较大。

滚齿机的加工过程力学分析与模拟

滚齿机的加工过程力学分析与模拟滚齿机是一种常用于齿轮加工的机械设备，通过滚轮与齿轮的互相作用，实现齿轮的精密加工。

在滚齿机的加工过程中，力学分析与模拟是至关重要的一环。

本文将对滚齿机的加工过程进行力学分析，并通过模拟实验验证分析结果的准确性。

首先，我们需要了解滚齿机的工作原理。

在滚齿机的加工过程中，齿轮与滚轮之间存在着接触变形和摩擦的力学作用。

通过分析这些力学作用，我们可以确定滚齿机的加工过程中所受到的力和应力分布。

在滚齿过程中，齿轮和滚轮之间的接触是依靠弹性变形来实现的。

当滚轮接触到齿轮齿面时，由于齿轮齿面的形状和滚轮的轮廓差异，会产生接触应力分布。

这些接触应力会使滚轮和齿轮的材料发生弹性变形，形成适合齿轮加工的接触形状。

通过对滚齿机的加工过程进行力学分析，我们可以计算出滚轮和齿轮之间的接触应力、变形等参数。

这些参数对于确保加工质量和提高齿轮的寿命至关重要。

通过合理的力学分析，我们可以确定适当的滚轮形状和齿轮材料，以实现最佳的加工效果。

除了力学分析，模拟实验也是验证分析结果的重要手段。

通过建立滚齿机的数值模型，并在计算机上进行模拟实验，我们可以模拟加工过程中的各种力学作用，并观察加工结果。

这样可以帮助我们验证力学分析的准确性，并优化滚齿机的设计和操作参数。

在模拟实验中，我们可以通过改变滚轮的直径、材料硬度、加工速度等参数，观察这些参数对加工结果的影响。

通过对比实验结果，我们可以得出一些科学的结论，指导滚齿机的实际加工操作。

在模拟实验中，我们还可以通过改变齿轮的齿数、模数等参数，来研究不同工况下滚齿机的加工效果。

这些实验数据可以帮助我们完善滚齿机的设计和工艺流程，提高齿轮的加工精度和质量。

总结起来，滚齿机的加工过程中的力学分析与模拟是非常重要的。

通过力学分析，我们可以了解滚齿机在加工过程中所受到的力和应力分布，然后通过模拟实验验证分析结果的准确性。

这样可以帮助我们优化滚齿机的设计和操作，提高齿轮加工的质量和效率。

滚齿加工原理

滚齿加工原理滚齿加工是一种常见的齿轮加工方法，它通过滚刀在齿轮上滚动切削，以实现齿轮的加工。

滚齿加工具有高效、精度高、表面质量好等特点，因此在工业生产中得到了广泛应用。

下面我们来详细了解一下滚齿加工的原理。

首先，滚齿加工的原理是利用滚刀的滚动切削齿轮的齿廓。

滚刀的切削边缘与齿轮的齿廓形状相吻合，当滚刀在齿轮上滚动时，就能够完成对齿轮齿廓的加工。

这种滚动切削的方式，不仅可以保证齿轮的齿廓形状精确，而且还能够提高加工效率。

其次，滚齿加工的原理还包括滚刀的选择和工艺参数的确定。

滚刀的选择需要考虑到齿轮的模数、齿数、齿廓等因素，以确保滚刀与齿轮的匹配性。

同时，工艺参数的确定也十分重要，其中包括滚刀的进给量、转速、切削深度等，这些参数的合理确定将直接影响到齿轮加工的质量和效率。

另外，滚齿加工的原理还涉及到滚刀的运动轨迹。

滚刀在齿轮上的滚动轨迹需要精确控制，以确保滚刀与齿轮的匹配和切削效果。

通常情况下，滚刀的运动轨迹是根据齿轮的齿廓形状确定的，这就要求滚刀的设计和制造具有高精度。

最后，滚齿加工的原理还包括切削液的使用。

在滚齿加工过程中，切削液的使用对于降低切削温度、减少摩擦和延长刀具寿命都起着重要作用。

因此，合理选择切削液的种类和使用方法，对于滚齿加工的效果有着直接的影响。

总的来说，滚齿加工的原理是基于滚刀的滚动切削齿轮的齿廓，需要合理选择滚刀和确定工艺参数，控制滚刀的运动轨迹，并合理使用切削液。

这样才能够实现齿轮加工的高效、高精度和高质量。

滚齿加工作为一种重要的齿轮加工方法，在工业生产中具有着重要的地位和作用，值得我们深入学习和研究。

滚齿机原理

滚齿机原理
滚齿机是一种用于加工齿轮的机床，其原理是利用滚刀和工件之间的相对运动，通过滚切的方式加工出齿轮的齿形。

相比于传统的切削加工方式，滚齿机具有加工效率高、加工精度高、加工表面质量好等优点。

滚齿机的工作原理可以简单地概括为：滚刀和工件之间的相对运动，使得滚刀的齿形与工件的齿形相互匹配，从而实现齿轮的加工。

具体来说，滚刀的齿形是由一组齿形刀片组成的，这些刀片的齿形与要加工的齿轮的齿形相同。

当滚刀与工件接触时，由于滚刀的齿形与工件的齿形相匹配，滚刀会沿着工件的齿形滚动，从而将工件的齿形加工出来。

滚齿机的加工过程中，滚刀和工件之间的相对运动是非常关键的。

为了保证加工精度和表面质量，滚刀和工件之间的相对运动必须是非常精确的。

一般来说，滚刀的齿形和工件的齿形之间的误差应该控制在0.01mm以内，而滚刀和工件之间的相对运动误差应该控制在0.005mm以内。

滚齿机的加工精度和表面质量也与滚刀的材料和制造工艺有关。

一般来说，滚刀的材料应该具有高硬度、高强度、高耐磨性和高耐热性等特点，以保证其在加工过程中不会变形或磨损。

同时，滚刀的制造工艺也非常重要，必须保证滚刀的齿形精度和表面质量达到要
求，才能保证加工出的齿轮的精度和表面质量。

滚齿机是一种非常重要的齿轮加工设备，其原理是利用滚刀和工件之间的相对运动，通过滚切的方式加工出齿轮的齿形。

滚齿机具有加工效率高、加工精度高、加工表面质量好等优点，是现代制造业中不可或缺的一部分。

滚齿机加工原理及误差分析

滚齿机：主要用滚刀按展成法加工圆柱齿轮，蜗轮，链轮等齿面的齿轮加工机床。

滚齿机校正机构常见种类：行星式，复式偏心式，凸轮摆杆式，附加回转工作台式等。

决于齿轮机床的精度、刚度、刀具和齿轮毛坯的质量及其安装精度。

所以针对滚齿机工作台误差的滚齿机主要用滚刀按展成法加工圆柱齿轮、蜗轮、链轮等齿面的齿轮加工技术，在机械加工中占有重要地位。

因为在齿轮加工中出现了分度蜗轮的周节累计误差和周期误差，而齿轮加工精度取来源这一问题，本文使用滚齿机行星摆杆机构对其进行校正，用以减少分度蜗轮的周节累计误差和周期误差，使加工出来的齿轮达到满足加工精度的要求。

国内采用的滚齿机校正构，在机床制造行业中, 一开始制造精密机床, 由于各厂的设备条件差, 在滚齿机上不能加工精度较高的蜗轮, 分度精度满足不了产品的要求。

因而, 各厂先后在各型滚齿机上采用了各种类型的校正机构, 大都取得了不同程度的效果, 制出了精密分度蜗轮。

当时, 着重引进国外现成为结构, 近几年来, 无论在结构型式上, 或在简化结构, 或校正效果等方面均有较快的发展。

我国共采用了行星式、复式偏心式、凸轮摆杆式、和附加回转工作台式等多种类型的校正机构。

RS2 型滚齿机校正机构，只能能校正分度蜗轮副的周期误差。

但结构不够紧凑，校正机构在机床的外边，需要另置地基，并将机床的罩壳也换掉。

5355M型滚齿机校正机构也属于行星式，但没有周期误差校正凸轮, 机构是封闭的。

其结构复杂, 构件将近85 种, 使用不方便, 需将机床的双蜗杆传动改成单蜗杆传动, 此时, 必需拆除一根蜗杆。

由于校正机构安装位置不够妥当，使得一部分齿轮外露。

这种结构不太适用于大型滚齿机。

FO-10滚齿机行星式校正机构，该机构有一定的简化, 它省去了四根摆杆和一根长套筒, 结构就比较紧凑一些。

它装在机床分度挂轮箱处, 不需另置地基, 但其构件的种数仍然较多, 达45种, 放大比为0.182毫米每秒。

这种机构的轮廓尺寸较大。

精加工齿轮的5种方法

精加工齿轮的5种方法一、滚齿加工滚齿加工是一种常见的精加工齿轮的方法。

它主要通过使用滚刀或滚轮对齿轮进行加工，使其齿轮齿形更加精确。

滚齿加工可以分为两种类型：滚刀滚齿和滚轮滚齿。

滚刀滚齿是通过使用滚刀在齿轮上滚动，形成齿轮的齿形。

滚轮滚齿是通过使用滚轮在齿轮上滚动，形成齿轮的齿形。

滚齿加工具有高效、精确、稳定的特点，广泛应用于各种齿轮的加工过程中。

二、磨齿加工磨齿加工是一种常用的精加工齿轮的方法。

它主要通过使用磨削工具对齿轮进行加工，使其齿形更加精确。

磨齿加工可以分为外圆磨齿和内圆磨齿两种类型。

外圆磨齿是通过使用磨盘在齿轮的外圆表面进行磨削，形成齿轮的齿形。

内圆磨齿是通过使用磨盘在齿轮的内圆表面进行磨削，形成齿轮的齿形。

磨齿加工具有高精度、高表面质量的特点，广泛应用于各种高精度齿轮的加工过程中。

三、铣齿加工铣齿加工是一种常见的精加工齿轮的方法。

它主要通过使用铣削工具对齿轮进行加工，使其齿形更加精确。

铣齿加工可以分为两种类型：直齿铣齿和斜齿铣齿。

直齿铣齿是通过使用直齿铣刀在齿轮表面进行铣削，形成齿轮的齿形。

斜齿铣齿是通过使用斜齿铣刀在齿轮表面进行铣削，形成齿轮的齿形。

铣齿加工具有高效、灵活、适用于各种齿轮的特点，广泛应用于各种齿轮的加工过程中。

四、剃齿加工剃齿加工是一种常用的精加工齿轮的方法。

它主要通过使用剃齿刀对齿轮进行加工，使其齿形更加精确。

剃齿加工可以分为两种类型：外剃齿和内剃齿。

外剃齿是通过使用外剃齿刀在齿轮的外圆表面进行剃齿，形成齿轮的齿形。

内剃齿是通过使用内剃齿刀在齿轮的内圆表面进行剃齿，形成齿轮的齿形。

剃齿加工具有高速、高效、高精度的特点，广泛应用于各种齿轮的加工过程中。

五、拉削加工拉削加工是一种特殊的精加工齿轮的方法。

它主要通过使用拉削刀具对齿轮进行加工，使其齿形更加精确。

拉削加工是一种较为复杂的齿轮加工方法，通常用于加工大模数、大模数角和高精度的齿轮。

拉削加工具有高精度、高表面质量、高加工效率的特点，广泛应用于各种高精度齿轮的加工过程中。

滚齿加工原理图8-69a为滚齿加工的工作原理。

滚齿时切削齿坯的刀具为滚刀，由于滚刀的螺旋升角较大，所以外形象一个蜗杆，滚刀在垂直于螺旋槽方向开槽，形成若干切削刃，其法向剖面具有齿条形状。

因此当滚刀连续旋转时，刀齿可视为一个无限长的齿条的移动，如图8-69b。

同时刀齿由上而下的进行切削，保持齿条（滚刀）和齿坯之间的啮合关系，滚刀就可在齿坯上加工出渐开线齿形，图8-69c。

滚齿加工的精度一般为8～7级，表面粗糙度Ra为3.2～1.6μm。

滚齿加工是在滚齿机上进行的，图8-70为滚齿机外形图。

滚刀安装在刀架上的滚刀杆上，刀架可沿着立柱垂直导轨上下移动。

工件则安装在心轴上。

滚齿时滚齿机必须有以下几个运动：1．切削运动（主运动）即滚刀的旋转运动，其切削速度由变速齿轮的传动比决定。

2．分齿运动即工件的旋转运动，其运动的速度必须和滚刀的旋转速度保持齿轮与齿条的啮合关系。

其运动关系由分齿挂轮的传动比来实现。

对于单线滚刀，当滚刀每转一转时，齿坯需转过一个齿的分度角度，即1/z 转（z 为被加工3．垂直进给运动即滚刀沿工件轴线自上而下的垂直移动，这是保证切出整个齿宽所必须的运动，由进给挂轮的传动比再通过与滚刀架相连接的丝杆螺母来实现。

齿轮的齿数）。

在滚齿时，必须保持滚刀刀齿的运动方向与被切齿轮的齿向一致，然而由于滚刀刀齿排列在一条螺旋线上，刀齿的方向与滚刀轴线并不垂直。

所以，必须把刀架扳转一个角度使之与齿轮的齿向协调。

滚切直齿轮时，扳转的角度就是滚刀的螺旋升角。

滚切斜齿轮时，还要根据斜齿轮的螺旋方向，以及螺旋角的大小来决定扳转角度的大小及扳转方向。

齿轮滚刀是一种专用刀具，每把滚刀可以加工在滚齿机上除加工直齿、斜齿外圆柱齿轮外，也可以模数相同而齿数不等的各种大小不同的直齿或斜齿渐开线外圆柱齿轮。

加工蜗轮、链轮。

但不能加工内齿轮。

对于加工双联齿轮和三联齿轮它也受到许多限制。

滚齿加工的原理及滚齿加工润滑油的选择1．滚齿加工原理滚齿加工是按照展成法的原理来加工齿轮的。

齿轮滚齿加工的基本过程

齿轮滚齿加工的基本过程一、切削运动齿轮滚齿加工的基本运动包括切削运动和展成运动。

切削运动由主轴的旋转运动产生，这个旋转运动将切削刀具带入啮合状态，从而实现对齿轮齿形的切削。

二、切削齿廓在齿轮滚齿加工中，切削刀具的形状决定了最终齿轮的齿廓。

常用的切削刀具有剃刀、滚刀等，这些刀具可以根据具体的加工需求进行选择。

通过调整切削刀具的参数，可以实现对齿轮齿廓的精确控制。

三、切削用量切削用量包括切削深度、切削速度和进给速度三个要素。

切削深度决定了加工出的齿轮厚度，切削速度决定了加工效率，进给速度则决定了加工精度。

在实际加工过程中，需要根据材料、刀具和加工要求等因素综合考虑，选择合适的切削用量。

四、切削方式齿轮滚齿加工的切削方式有顺铣和逆铣两种。

顺铣是指切削刀具的旋转方向与主轴的旋转方向相同，而逆铣是指切削刀具的旋转方向与主轴的旋转方向相反。

两种切削方式各有优缺点，应根据具体情况进行选择。

五、切削液切削液在齿轮滚齿加工中起着冷却和润滑的作用。

它可以减小切削过程中的摩擦，降低切削温度，减少刀具磨损，提高加工精度和效率。

常用的切削液有油类、乳化液等。

六、齿面粗糙度齿面粗糙度是评价齿轮质量的重要指标之一。

通过优化滚齿加工参数，如切削用量、切削方式等，可以有效降低齿面粗糙度，提高齿轮的传动平稳性和使用寿命。

七、精度等级齿轮滚齿加工的精度等级根据不同的标准可以分为不同的等级，如ISO标准和DIN标准。

精度等级越高，齿轮的加工精度要求越高，加工难度也越大。

在选择精度等级时，应根据实际需求和生产条件进行综合考虑。

齿轮加工中滚齿加工常见缺陷及解决方法

导读齿轮是机械产品设计中的常用零件，而在齿轮齿形加工中，滚齿应用最广泛，它除可加工直齿、斜齿圆柱齿轮外，还可以加工蜗轮、花键轴等。

滚齿适用于单件小批量生产和大批大量生产。

本文将为大家介绍一下滚齿的加工原理及常见缺陷处理办法。

滚切齿轮可看作无啮合间隙的齿轮与齿条传动。

当滚齿旋转一周时，相当于齿条在法向移动一个刀齿。

滚齿是目前应用最广的切齿方法，可加工渐开线齿轮、圆弧齿轮、摆线齿轮、链轮、棘轮、蜗轮和包络蜗杆，精度一般可达到DIN4~7级。

目前滚齿的先进技术有多头滚刀滚齿、硬齿面滚齿技术、大型齿轮滚齿技术、高速滚齿技术等。

1齿数不正确主要原因1）分齿交换齿轮调整不正确2）滚刀选用错误3）工件毛坯尺寸正确4）滚切斜齿轮时，附加运动方向不对解决方法1）重新调整分齿交换齿轮，并检查中间轮加置是否正确2）合理选用滚刀3）更换工件毛坯4）增加或减少差动交换齿轮中的中间轮2齿形不正常——齿面出棱主要原因滚刀齿形误差太大或分齿无能无力瞬时速比较变化大，工件缺陷状况有四种1）滚刀刃磨后，刀齿等分性差2）滚刀轴向窜动林3）滚刀径向跳动大4）滚刀用钝解决方法主要方法：着眼于滚刀刃磨质量，滚刀安装精度以及机床主轴的几何精度：1）控制滚刀刃磨质量2）保证滚刀的安装精度，同时安装滚刀时不能敲击；垫圈端面平整；螺母端面要垂直；锥孔内部应清洁；托架装上后，不能留间隙3）复查机床主轴的旋转精度，并修复调整滚刀主轴轴承，尤其是止推垫片4）更换新刀3齿形不正常——齿形不对称主要原因1）滚刀安装不对中2）滚刀刃磨后，前刃面的径向误差大3）滚刀刃磨后，螺旋角或导程误差大4）滚刀安装角的误差太大解决方法1）用“啃刀花”法或刀规对刀2）控制滚刀刃磨质量3）重新调整滚刀的安装解4齿形不正常——齿形角不对主要原因1）滚刀本身的齿形角误差太大2）滚刀刃磨后，前刃面的径向性误差大3）滚刀安装角的误差大解决方法1）合理选用滚刀的精度2）控制滚刀的刃磨质量3）重新调整滚刀的安装角5齿形不正常——齿形周期性误差主要原因1）滚刀安装后，径向跳动或轴向窜动大2）机床工作台回转不均匀3）跨轮或分齿交换齿轮安装偏心或齿面磕碰4）刀架滑板有松动5）工件装夹不合理产生振摆解决方法1）控制滚刀的安装精度2）检查机床工作台分度蜗杆的轴向窜动，并调整修复之3）检查跨轮及分齿交换齿轮的安装及运转状况4）调整刀架滑板的塞铁5）合理选用工件装夹的正确方案6齿圈径向跳动超差主要原因工件内孔中心与机床工作台回转中心不重合（1）有关机床、夹具方面：•工作台径向跳动大•心轴磨损或径向跳动大•上下顶针有偏差或松动•夹具定位端面与工作台回转中心线不垂直•工作装夹元件，例如垫圈和并帽精度不够（2）有关工作方面：•工件定位孔直径超差•用找正工件外圆安装时，外圆与内孔的同轴度超差•工件夹紧刚性差解决方法着眼于控制机订工作台的回转精度与工件的正确安装（1）有关机床和夹具方面：•检查并修复工作台回转导轨•合理使用和保养工件心轴•修复后立柱及上顶针的精度•夹具定位端与工作台回转中心线不垂直•提高工件装夹元件精度，例如垫圈和并帽（2）有关工件方面：•控制工件定位孔的尺寸精度•控制工件外圆与内孔的同轴度误差•夹紧力应施于加工刚性足够的部件主要原因7齿向误差超差主要原因滚刀垂直进给方向与齿坯内孔轴线方向偏斜太大。

滚齿机工作原理-功能分析-介绍

滚齿机工作原理-功能分析-介绍功能原理设计随着现代设计方法的发展及应用越来越广泛，人们对系统原理设计时常采用一种“抽象化”的方法---“黑箱法”。

之所以称为“黑箱法”是因为对于待设计产品来说，在求解之前，犹如一个看不见内部结构的“黑箱子”。

这种“黑箱”只能用来描述系统的功能目标，“黑箱”的内部结构需要设计人员进一步构思的设计。

由此可知，“黑箱法”是根据系统的输入、输出关系来研究实现系统功能目标的一种方法，即根据系统的某输入及要求获得某种输出要求，从中寻找某种原理来实现输入---输出之间的转化，得到相应的解决办法，从而推求出“黑箱”的功能结构，使“黑箱”变成“白箱”的一种方法。

1、黑箱法寻找总功能的转化关系物料流包括材料、毛坯半成品、成品，液体、气体等各物体；能量流包括电能、光能、机械能、热能、核能等；信号流包括数据、测量值、控制信号、波形等。

通过对Y38滚齿机的综合分析，可得以下“黑箱”示意图通过黑箱法分析，滚齿机是将轮坯通过一定的加工过程，最终得到所需产品—齿轮的机器。

该过程有各种能量的交换、损失，同时还与外界的环境密切相关。

2、滚齿加工原理齿轮是现代机械传动中的重要组成部分。

从国防机械到民用机械，从重工业机械到轻工业机械，无不广泛的采用齿轮传动。

随着汽车、机械、航天等工业领域的高速发展，对齿轮的需求量日益增加，对齿轮加工的效率、质量及加工成本的要求愈来愈高，滚齿机是齿轮加工加床中的一种，由于滚齿机既适合高效率的齿形粗加工，又适合中等精度齿轮的精加工，因此受到广泛的应用。

为此滚齿机的研究仍是大家努力的方向齿轮加工机床的种类繁多，构造各异，加工方法也不相同，齿形加工可按在加工中有无切屑而区分为无屑加工和切削加工两大类。

无屑加工包括热轧、冷轧、压铸和粉末冶金等，无屑加工生产率高，材料消耗少，故成本低，但加工精度不高。

（1）冷轧冷轧是能在圆柱形零件上生产出齿轮的齿、花键、细齿、油槽或螺纹的一种很简单的方法。

滚齿加工原理

滚齿加工原理
滚齿加工是一种常用的齿轮加工方法，其原理是利用滚刀和被加工齿轮的齿廓之间的相互作用，通过滚动切削的方式进行加工。

滚刀是一种特殊的切削工具，其齿形与被加工齿轮的齿形相吻合。

在加工过程中，滚刀与齿轮的啮合在不断变化，随着滚刀的旋转，同时也推动齿轮进行旋转。

滚刀与齿轮的啮合关系可以通过滚刀的移动轨迹来描述。

在滚刀移动的过程中，其切削刀具的工作面与被加工齿轮齿廓的接触点不断变化，同时也顺时针或逆时针旋转。

这种旋转运动使得刀具能够不断地与被加工齿轮的齿廓进行切削，形成齿轮的齿形。

滚刀与被加工齿轮的啮合过程中，由于切削速度的分配不均匀，齿廓上会产生一定的残余切削量。

为了保证齿轮的准确性和质量，需要进行补偿刀具的设计。

通过在滚刀的刀径上增加一定的加工余量，可以消除齿廓上的残余切削量，从而得到精确的齿轮齿形。

滚齿加工具有以下特点：
1. 可以高效、精确地加工大量齿轮，生产效率高；
2. 加工后的齿轮具有较高的精度和质量，能够满足各种工程要求；
3. 加工过程中切削力小，能够减少切削力对工件的变形和刀具的磨损；
4. 适用于加工各种齿轮，如圆柱齿轮、锥齿轮、斜齿轮等；
总之，滚齿加工是一种高效、精确的齿轮加工方法，通过滚刀与齿轮的相互作用，实现对齿轮齿形的精确切削，得到高质量的齿轮产品。

齿轮滚齿加工原理

齿轮滚齿加工原理
齿轮滚齿加工原理是指通过滚刀或滚模与齿轮齿面接触，在一定的轨迹和条件下，使齿轮齿面的金属材料逐渐被剥离、变形和重新组织，最终形成准确的齿形。

滚齿加工相比于传统的切削加工具有许多优点。

首先，滚齿加工可以在较高的速度下进行，从而提高生产效率。

其次，滚齿加工可以保证齿面的光洁度和精度，降低齿轮齿面的表面粗糙度和硬度，提高齿轮的使用寿命。

此外，滚齿加工还可以更好地控制齿轮的齿形和齿距，确保齿轮的传动效率和运动平稳性。

滚齿加工的原理是利用滚刀或滚模的载齿面与齿轮齿面接触，沿着齿轮齿面的轨迹进行滚动。

在滚动的过程中，滚刀或滚模的载齿面会与齿轮齿面发生相对滑动，使齿轮齿面的金属材料逐渐被剥离、变形和重新组织，形成准确的齿形。

滚齿加工主要通过滚刀或滚模上的多个齿槽或齿形来传递力量和热量，实现齿轮材料的塑性变形和金属粒子的流动，从而改变齿轮齿面的形状。

滚齿加工的过程中，需要考虑许多因素，包括滚刀或滚模的结构参数、齿轮材料的性质、滚齿的轨迹和速度等。

合理选择滚刀或滚模的形状和尺寸，以及控制滚齿的轨迹和速度，可以确保齿轮的滚齿加工过程稳定、高效，同时保证齿轮齿面的质量和精度。

总之，齿轮滚齿加工利用滚刀或滚模与齿轮齿面的接触，通过滚动的过程实现齿轮齿面的塑性变形和形状改变，从而获得准
确的齿形。

这种加工方法具有高效、高精度和高质量的特点，在工程领域中得到广泛的应用。

齿轮滚刀专题知识讲座

31
齿轮滚刀与插齿刀加工齿轮旳比较复杂刀具设计
32
23
复杂刀具设计
（2）齿轮滚刀旳安装滚刀安装到机床上后来，先要用千分表检验滚刀两端轴台旳径向跳动量，使其不超出允许值，且两轴台旳跳动方向和数值应尽量一致，以免滚刀轴线在安装中产生偏斜。
24
2．滚刀旳重磨
复杂刀具设计
(1)滚刀重磨旳条件：
齿面粗糙度Ra值不小于3.2um、有光斑或出现许多毛刺、声音不正常或滚刀背面磨损超出允许值(精切0.2mm～0.5mm，粗切0.8mm～1.0mm)。
重磨直槽滚刀时，砂轮工作面(锥面)母线应是直线，才干磨出平直旳前刀面。
重磨螺旋槽滚刀时，直母线旳锥面砂轮会磨出凸状旳前刀面。前刀面中凸旳程度伴随滚刀容屑槽螺旋角旳增大而加剧，所以该值不小于8°～10°时，必须按某种曲线修整砂轮，以磨出直线性好旳前刀面。砂轮截形曲线可用计算法求得，滚刀刃磨机床上旳砂轮修整装置，应确保修整出旳砂轮截形接近计算成果。
30
复杂刀具设计
(3)前刀面与滚刀轴线旳平行性误差这是因为滚刀在磨刀机床上旳安装误差引起旳。这种误差使滚刀各刀齿旳侧刃依次并逐渐离开正确旳基本蜗杆表面，而顶刃旳外经也形成锥度，造成被加工齿轮齿形向一侧歪斜。检测直槽滚刀前刀面与滚刀轴线旳平行性误差时，只需将千分表沿滚刀旳轴线方向移动即可。
复杂刀具设计
第六章齿轮滚刀
1
复杂刀具设计
一、齿轮滚刀旳工作原理
滚齿原理：滚齿旳过程相当于一对螺旋齿轮啮合滚动旳过程。将其中一种旳齿数降低到一种或几种，类似于蜗杆开槽并铲背后，就成了齿轮滚刀。
2
复杂刀具设计
1.滚切直齿圆柱齿轮 1) 所需旳运动 (1) 展成运动：是形成渐开线（母线）旳运动。 (2)是滚刀旳旋转运动B11和工件旳旋转运动B12旳复合运动。 (2) 进给运动：是形成齿宽（导线，直线）旳运动。滚刀需作轴向旳直线运动A2。
