太阳能光伏发电系统中的逆变器原理与选择随着环境保护意识的增强和可再生能源的重要性逐渐凸显,太阳能光伏发电系统正在广泛应用于各个领域。

而在光伏发电系统中,逆变器作为核心设备,起着将太阳能电池板直流电转换为交流电的重要作用。

本文将详细介绍太阳能光伏发电系统中逆变器的原理和选择要点。

一、逆变器原理逆变器是将太阳能电池板输出的直流电转换为交流电的电力转换设备。

其主要原理是利用电子器件将直流电转换为交流电,同时通过改变电压、频率和相位等参数,以满足不同的用电需求。

在太阳能光伏发电系统中,太阳能电池板将光能转化为直流电,并输出至逆变器。

逆变器内部的控制电路将直流电转换为高频脉冲信号,然后通过高频变压器将信号转换为低压交流电,并经过滤波电路得到稳定的交流电输出。

二、逆变器的功能和特点1. 逆变功能:逆变器的核心功能是将直流电转换为交流电,常见的逆变器有单相逆变器和三相逆变器。

单相逆变器适用于家庭和小型商业用途,而三相逆变器则适用于大型商业和工业用途。

2. 支持并网:太阳能光伏发电系统通常需要将发电功率与电网进行连接,逆变器需要具备支持并网的功能。

并网逆变器能够将发电功率与电网进行同步,实现电能的平稳传输和互补利用。

3. 最大功率点追踪(MPPT):太阳能光伏发电系统的电池板输出功率会受到光照强度和温度等因素的影响,逆变器需要具备最大功率点追踪的功能,以确保系统能够在不同环境条件下实现最佳发电效率。

4. 高效率:逆变器的转换效率对光伏发电系统的发电效率和经济性具有重要影响。

高效率逆变器能够最大限度地减少能量损耗,提高系统的整体效益。

5. 安全保护:逆变器需要具备诸如过压保护、过流保护、短路保护等多种安全保护功能,以保证系统的安全运行。

三、逆变器的选择要点1. 功率匹配:选择逆变器时需要根据太阳能电池板的输出功率和系统的负载需求来确定逆变器的容量。

逆变器的额定功率应大于系统的峰值负载功率,以确保系统的正常运行。

2. 品质可靠性:逆变器作为系统的核心设备,品质可靠性至关重要。

光伏逆变器的原理

光伏逆变器的原理

光伏逆变器的原理
光伏逆变器是将太阳能光电池板生成的直流电流(DC)转换为交流电流(AC)的关键设备。

其主要功能是将驱动电机、电感式负载等交流负载提供所需的高品质AC电源。

光伏逆变器实质上是将PV阵列阆流器输出的直流电流通过电子元件,将直流电转向PWM高频交流电,这样交流电就可以满足用电光伏组件的标准。

光伏逆变器的工作原理可以概括为以下几个步骤:
1.电流变换:光伏电池组件的输出电流是直流的,并且其大小与阳光的强弱成正比。

因此,光伏逆变器的第一个任务是将直流电源变换为相应电压等级的交流电源,以直接供电或为其它负载服务。

2.中间电路:光伏逆变器使用中间电路将直流转换为交流电。

中间电路通常由电感和电容组成,充当滤波器或储能器的角色。

3.控制讯号:光伏逆变器使用某种形式的控制系统,以生成合适的电压和电流波形,以便适应光伏电池组件产生的不同输出特性,同时还可以根据系统条件监测,并且为其它设备提供控制信号。

4.电源电压控制:光伏逆变器必须通过输出电压控制来跟踪输入电压,以避免运行阶段出现过高或低电压状况。

输出电压控制是光伏
逆变器的一个基本函数,确保负载在运行稳定性和可靠性的条件下工作。

总的来说,光伏逆变器将原始的太阳能电池材料的直流输出转化为适用于商业用途的交流输出,使光伏发电可以为我们的日常用电和其他负载提供清洁、可靠的能源。

关于光伏逆变器选型分析得太透彻了!

关于光伏逆变器选型分析得太透彻了!

关于光伏逆变器选型分析得太透彻了!光伏逆变器是光伏发电系统中重要的组成部分,它将直流电转换为交流电并送入电网。

选用合适的光伏逆变器对于光伏系统的发电效率、稳定性和寿命具有重要影响。

以下将对光伏逆变器选型进行详细分析。

首先,光伏逆变器的功率选型是最基本的考虑因素。

光伏逆变器的功率应该能够适应光伏阵列的容量,同时也要考虑到光伏阵列的潜在最大输出功率。

根据光伏阵列的最大理论功率和日照条件,选择功率略高于光伏阵列理论输出功率的逆变器可以最大程度地提高光伏系统的发电效率。

其次,逆变器的效率也是选型的重要指标之一、光伏逆变器的效率主要包括直流到交流转换的效率和电网输出效率。

直流到交流转换的效率越高,光伏系统的整体效率就越高。

电网输出效率则和逆变器的负载能力有关,逆变器能否平稳输出高质量交流电对于系统的稳定性和寿命都有重要影响。

因此,在选购逆变器时,要选择效率较高的产品以提高系统的发电效率。

第三,光伏逆变器的可靠性和稳定性也是选型的关键因素。

逆变器在户外环境下长期工作,需要具有良好的抗风、防尘、防水等性能。

此外,逆变器还应具备自动检测故障和自动保护功能,当光伏电池出现故障时能够及时断开并保护系统的安全运行。

因此,选购逆变器时要选择质量可靠、经过长期实际使用验证的品牌产品。

第四,光伏逆变器的交互能力和网络监控功能也是选型的考虑因素之一、交互能力包括逆变器与电网的连接方式以及电网环境要求。

逆变器需要具备电网连接所需的保护和安全功能。

同时,现代光伏逆变器通常还具备网络监控功能,可以通过网络实时监测系统发电量、逆变器运行状态等信息,方便管理和维护。

最后,光伏逆变器的价格也是选型过程中需要考虑的因素。

不同品牌、型号的光伏逆变器价格差异较大,选择适合自己预算的逆变器也是非常重要的。

综上所述,光伏逆变器选型需要综合考虑功率、效率、可靠性、稳定性、交互能力、网络监控以及价格等因素。

只有选择适合光伏系统的逆变器,才能提高发电效率、确保系统稳定性和延长光伏系统的使用寿命。

光伏逆变器的简单选型

光伏逆变器的简单选型

`光伏逆变器的简单选型一、光伏逆变器工作原理逆变装置的核心,是逆变开关电路,简称为逆变电路。

该电路通过电力电子开关的导通与关断,来完成逆变的功能。

逆变器简单原理图二、光伏逆变器的主要技术指标1、输出电压的稳定度在光伏系统中,太阳电池发出的电能先由蓄电池储存起来,然后经过逆变器逆变成220V 或380V的交流电。

但是蓄电池受自身充放电的影响,其输出电压的变化范围较大,如标称12V的蓄电池,其电压值可在10.8~14.4V之间变动(超出这个范围可能对蓄电池造成损坏)。

对于一个合格的逆变器,输入端电压在这个范围内变化时,其稳态输出电压的变化量应不超过额定值的±5%,同时当负载发生突变时,其输出电压偏差不应超过额定值的±10%。

2、输出电压的波形失真度对正弦波逆变器,应规定允许的最大波形失真度(或谐波含量)。

通常以输出电压的总波形失真度表示,其值应不超过5%(单相输出允许l0%)。

由于逆变器输出的高次谐波电流会在感性负载上产生涡流等附加损耗,如果逆变器波形失真度过大,会导致负载部件严重发热,不利于电气设备的安全,并且严重影响系统的运行效率。

3、额定输出频率对于包含电机之类的负载,如洗衣机、电冰箱等,由于其电机最佳频率工作点为50Hz,频率过高或者过低都会造成设备发热,降低系统运行效率和使用寿命,所以逆变器的输出频率应是一个相对稳定的值,通常为工频50Hz,正常工作条件下其偏差应在±l%以内。

4、负载功率因数表征逆变器带感性负载或容性负载的能力。

正弦波逆变器的负载功率因数为0.7~0.9,额定值为0.9。

在负载功率一定的情况下,如果逆变器的功率因数较低,则所需逆变器的容量就要增大,一方面造成成本增加,同时光伏系统交流回路的视在功率增大,回路电流增大,损耗必然增加,系统效率也会降低。

5、逆变器效率逆变器的效率是指在规定的工作条件下,其输出功率与输入功率之比,以百分数表示,一般情况下,光伏逆变器的标称效率是指纯阻负载,80%负载情况下的效率。

太阳能光伏逆变器工作原理

太阳能光伏逆变器工作原理

太阳能光伏逆变器工作原理太阳能光伏逆变器是将太阳能光伏发电系统产生的直流电转换为交流电的关键设备。

它通过波形质量控制和频率变换,实现太阳能发电系统向电网输出电能,从而满足家庭和工业用电需求。

本文将详细介绍太阳能光伏逆变器的工作原理及其技术特点。

一、太阳能光伏逆变器的工作原理1. 光伏效应太阳能光伏逆变器的工作原理基于光伏效应。

光伏效应是指在半导体材料中,当太阳光照射到半导体表面时,光子激发了半导体中的电子,使其跃迁到导带形成电子-空穴对。

由于半导体结构的特殊性质,电子-空穴对会在材料内部产生电流。

2. 太阳能光伏电池组件太阳能光伏电池组件是太阳能光伏逆变器的输入端,将光伏效应产生的直流电源输入到逆变器中。

太阳能光伏电池组件由多个太阳能光伏电池单元串联或并联而成,能够将太阳能转换为直流电能。

3. 推进器/变换器光伏电池组件产生的直流电必须经过推进器或变换器进行电压调整和电流整流。

推进器/变换器能够根据电网的要求调整直流电的电压和电流,保证输出的电能符合电网标准。

4. 逆变器逆变器是太阳能光伏逆变器的关键部件,主要负责将直流电转换为交流电。

逆变器具备波形质量控制和频率转换的能力,能够将直流电转换为符合电网要求的交流电。

5. 电网连接逆变器将转换后的交流电能够直接连接到电网中,供家庭和工业用电。

同时,逆变器还能根据电网的变化实时调整电流和电压的波形,确保输出电能的稳定性和安全性。

二、太阳能光伏逆变器的技术特点1. 系统效率太阳能光伏逆变器的主要目标是提高太阳能发电系统的效率。

通过优化功率转换过程,减少能量损失,提高系统的总体效率。

一般来说,高效率的太阳能光伏逆变器能够提高整个系统的能量输出。

2. MPPT技术最大功率点跟踪(MPPT)是太阳能光伏逆变器的关键技术之一。

MPPT技术能够根据太阳能的辐射强度和温度变化,实时调整太阳能电池的工作电压和电流,以确保将光伏组件的输出功率最大化。

3. 波形控制太阳能光伏逆变器的另一项重要技术是波形控制。

光伏逆变器选择该考虑哪些方面

光伏逆变器选择该考虑哪些方面

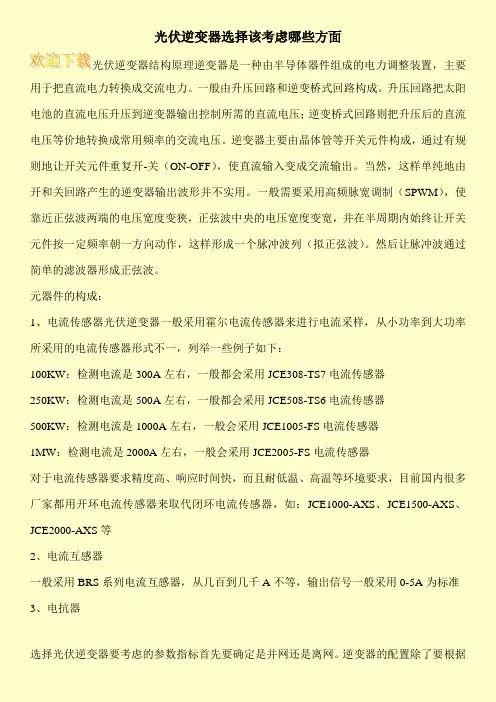

光伏逆变器选择该考虑哪些方面光伏逆变器结构原理逆变器是一种由半导体器件组成的电力调整装置,主要用于把直流电力转换成交流电力。

一般由升压回路和逆变桥式回路构成。

升压回路把太阳电池的直流电压升压到逆变器输出控制所需的直流电压;逆变桥式回路则把升压后的直流电压等价地转换成常用频率的交流电压。

逆变器主要由晶体管等开关元件构成,通过有规则地让开关元件重复开-关(ON-OFF),使直流输入变成交流输出。

当然,这样单纯地由开和关回路产生的逆变器输出波形并不实用。

一般需要采用高频脉宽调制(SPWM),使靠近正弦波两端的电压宽度变狭,正弦波中央的电压宽度变宽,并在半周期内始终让开关元件按一定频率朝一方向动作,这样形成一个脉冲波列(拟正弦波)。

然后让脉冲波通过简单的滤波器形成正弦波。

元器件的构成:1、电流传感器光伏逆变器一般采用霍尔电流传感器来进行电流采样,从小功率到大功率所采用的电流传感器形式不一,列举一些例子如下:100KW:检测电流是300A左右,一般都会采用JCE308-TS7电流传感器250KW:检测电流是500A左右,一般都会采用JCE508-TS6电流传感器500KW:检测电流是1000A左右,一般会采用JCE1005-FS电流传感器1MW:检测电流是2000A左右,一般会采用JCE2005-FS电流传感器对于电流传感器要求精度高、响应时间快,而且耐低温、高温等环境要求,目前国内很多厂家都用开环电流传感器来取代闭环电流传感器,如:JCE1000-AXS、JCE1500-AXS、JCE2000-AXS等2、电流互感器一般采用BRS系列电流互感器,从几百到几千A不等,输出信号一般采用0-5A为标准3、电抗器选择光伏逆变器要考虑的参数指标首先要确定是并网还是离网。

逆变器的配置除了要根据。

光伏逆变器知识点总结

光伏逆变器知识点总结

光伏逆变器知识点总结一、工作原理光伏逆变器的工作原理可以简单概括为将光伏板产生的直流电通过电子器件转换成交流电。

具体来说,光伏板产生的直流电首先经过光伏组串并联到直流输入端子上,然后进入逆变器内部的整流器模块,将直流电转换成无脉冲的直流电。

接着电压经过变压器升高,进入逆变器模块,将直流电转换成交流电,输出到市电网中。

二、分类根据用途和性能要求的不同,光伏逆变器可以分为独立式逆变器和并网式逆变器。

独立式逆变器一般用于没有电网的场合,比如太阳能灯和太阳能泵等。

并网式逆变器则主要用于将光伏发电系统发出的交流电直接并入市电网中,实现自发自用和余电卖给电力公司。

三、性能指标1. 转换效率光伏逆变器的转换效率是指其将直流电转换为交流电的能力。

转换效率越高,说明逆变器内部能量损失越小,发电系统整体的效率也越高。

目前市面上的光伏逆变器转换效率普遍在90%以上。

2. 最大功率点跟踪(MPPT)最大功率点跟踪技术可以保证光伏板在各种光照条件下都能工作在最佳状态,充分利用光伏板的发电潜力。

逆变器带有MPPT功能的,其输出电压和电流会自动根据光照强度和温度进行调节,从而确保始终在最佳功率点工作。

3. 防护等级光伏逆变器需要能够在户外环境中长期工作,因此具有良好的防护等级水平是非常重要的。

一般而言,逆变器应具有防护等级不低于IP65,能够防水、防尘和防风骤等。

4. 故障诊断良好的逆变器应该具有完善的故障诊断功能,能够通过报警或显示屏等方式提示故障信息,并提供相应的故障诊断报告。

5. 通讯功能逆变器的通讯功能可以方便用户通过手机APP或网络平台监控发电状态和运行数据。

同时还可以实现远程控制、故障诊断和售后服务等功能。

四、选型在选型光伏逆变器时,需要根据具体的场景需求和电网接入条件来选择适合的逆变器。

首先需要确定发电系统的功率,再根据逆变器的转换效率、MPPT功能、防护等级和通讯功能等因素进行综合评估。

此外,还需要考虑逆变器的可靠性、售后服务和性价比等因素。

光伏逆变器技术培训

光伏逆变器技术培训

光伏逆变器技术培训一、光伏逆变器的基本原理1. 光伏逆变器的功能光伏逆变器是将光伏电池板输出的直流电转换成交流电的设备,它主要的功能是将直流电转换成符合电网要求的交流电,并且实现最大功率追踪和安全保护功能。

2. 光伏逆变器的工作原理光伏逆变器的工作原理主要包括直流到交流的转换、最大功率追踪和保护功能。

在光照条件下,光伏电池板产生的直流电首先经过光伏逆变器的直流输入端,然后经过光伏逆变器内部的电子元件将直流电转换成交流电,最终输出到电网中。

同时,逆变器会实时追踪光伏电池板的输出功率,保证系统能够在不同天气条件下实现最大发电效率。

此外,逆变器还具有对系统的安全保护功能,如过压、欠压、过载等情况时,逆变器可以自动切断电流,保护系统和设备的安全。

二、光伏逆变器的技术特点1. 高效率光伏逆变器的输出效率对于光伏系统的总体效率有着至关重要的影响。

目前市面上的光伏逆变器一般可以达到较高的效率,尤其是在部分光伏逆变器采用了全桥拓扑结构和电子器件的质量更好时,其效率可以达到较高水平。

高效率的光伏逆变器有助于降低光伏系统的总体成本,提高发电效率。

2. 高可靠性光伏逆变器作为光伏系统的核心设备,其可靠性很大程度上决定了系统的运行稳定性。

因此,光伏逆变器的高可靠性是其重要的技术特点之一。

优秀的产品制造工艺和材料选择能够大大提高逆变器的可靠性。

此外,逆变器的智能化控制和监测系统也可以及时发现和排除故障,确保系统的长期稳定运行。

3. 多功能性现代光伏逆变器不仅仅是单一的电能转换设备,还具备了很多其他功能,如数据监测、远程控制、智能诊断等多种功能。

这些功能的实现,可以大大提升光伏系统的智能化水平,方便用户进行监测和管理。

三、光伏逆变器的应用场景1. 分布式光伏发电分布式光伏发电系统是指将光伏电池板安装在建筑物或者设施上,通过逆变器将直流电转换成交流电,然后接入当地的电网进行供电。

这种光伏系统常见于大型商业综合体、公共建筑和工厂企业等场所。

光伏逆变器选型与布置

光伏逆变器选型与布置

光伏逆变器选型与布置光伏逆变器是将太阳能电池板所产生的直流电转换为交流电的关键设备。

在光伏发电系统中,逆变器的选型和布置是非常重要的,它直接影响到光伏系统的性能和效果。

本文将针对光伏逆变器选型与布置的相关问题进行探讨,希望能够为读者提供一些有用的指导和建议。

首先,对于光伏逆变器的选型,我们需要考虑以下几个方面:1. 功率要求:光伏逆变器的功率要与太阳能电池板的输出功率相匹配。

因此,我们需要了解太阳能电池板的额定功率,并根据其输出功率选择逆变器的容量。

一般而言,光伏逆变器的额定功率应略大于太阳能电池板的总输出功率,以确保系统的正常运行。

2. 逆变器类型:光伏逆变器分为单相逆变器和三相逆变器两种类型。

单相逆变器适用于小功率的家庭光伏发电系统,而三相逆变器适用于大功率的商业或工业光伏发电系统。

根据实际需求选择适当的逆变器类型可以提高系统的效能和可靠性。

3. 输出电压和频率:光伏逆变器的输出电压和频率应该适应当地的电网要求。

不同国家和地区的电网使用的电压和频率可能有所不同,因此,在选型时需要确保逆变器的输出电压和频率与当地电网匹配。

4. 效率和可靠性:在选型过程中,我们还需要考虑逆变器的效率和可靠性。

高效的逆变器可以将更多的太阳能电能转换为电网可用的交流电能,从而提高光伏发电系统的效率。

同时,可靠性也是一项重要考虑因素,可靠的逆变器可以确保系统的稳定运行。

除了逆变器的选型外,逆变器的布置也是影响光伏发电系统性能的重要因素。

以下是一些建议:1. 安装位置选择:光伏逆变器应该安装在通风良好、阴凉的地方,以确保其散热效果。

同时,还要避免暴露在阳光直射的地方,以防止过热。

逆变器的安装位置也应该尽量避免尘土、湿气等对其产生不利影响的环境。

2. 连接线路布置:逆变器和太阳能电池板之间的电缆连接线路应选用合适的规格和材质,以减少能量损耗。

此外,线路的长度和布置方式也需要合理设计,避免过长的线路和弯曲的布置方式对系统产生影响。

光伏逆变器的选购技巧

光伏逆变器的选购技巧

光伏逆变器的选购技巧
随着太阳能光伏发电技术的不断发展,光伏逆变器作为太阳能发电系统中的重要部分,其作用越来越得到重视。

那么,如何选择适合自己的光伏逆变器呢?以下是一些选购技巧:
1. 功率匹配:在选择逆变器时,首先需要根据太阳能电池板的
额定功率来确定逆变器的功率,以确保逆变器能够正常运行。

2. 效率考虑:逆变器的效率越高,发电量也就越高,因此在选
购时应特别注意逆变器的效率,选择高效率的逆变器能够帮助用户获得更多的电力收益。

3. 保修时长:逆变器是太阳能发电系统中易损件之一,因此在
选购时需要考虑逆变器的保修时长,保证在发生故障时能够得到及时的维修或更换。

4. 品牌信誉:逆变器品牌的信誉也是选购的重要考虑因素之一。

选择知名度高、口碑好的品牌逆变器,不仅能够保障质量,而且在售后服务方面也会得到更好的保障。

5. 价格因素:逆变器的价格也是选购时需要考虑的因素之一。

价格不一定代表质量,但是过于低廉的价格也可能意味着质量不可靠,因此需要在平衡价格和质量之间做出选择。

- 1 -。

光伏项目逆变器选型要点全总结

光伏项目逆变器选型要点全总结

光伏项目逆变器选型要点全总结43逆变器选型4.3.1逆变器技术指标逆变器选型主要对以下指标进行比较:逆变器输入直流电压的范围:由于太阳电池组串的输出电压随日照强度、天气条件及负载影响,其变化范围比较大。

要求逆变器能够在较大的直流输入电压范围内正常工作,并保证交流输出电压稳定。

逆变器输出效率:大功率逆变器在满载时,效率必须在95%~98%以上。

中小功率的逆变器在满载时效率必须在90%以上。

即使在逆变器额定功率10%的情况下也要保证90%(大功率逆变器)以上的转换效率。

逆变器输出波形:为使光伏阵列所产生的直流电经逆变后向公共电网并网供电,就要求逆变器的输出电压波形、幅值、相位及频率等与公共电网一致,以实现向电网无扰动平滑供电。

所选逆变器应输出电流波形良好,波形畸变以及频率波动低于国家标准要求值。

最大功率点跟踪:逆变器的输入终端阻抗应适应于光伏发电系统的实际运行特性。

保证光伏发电系统运行在最大功率点。

可靠性和可恢复性:逆变器应具有一定的抗干扰能力、环境适应能力、瞬时过载能力及各种保护功能,如:过电压情况下,光伏发电系统应正常运行;过负荷情况下,逆变器需自动向光伏电池特性曲线中的开路电压方向调整运行点,限定输入功率在给定范围内;故障情况下,逆变器必须自动从主网解列。

监控和数据采集:逆变器应有多种通讯接口进行数据采集并发送到集控室,监控设备还应有模拟输入端口与外部传感器相连,测量日照和温度等甥g。

逆变器主要技术指标还有:额定容量,输出功率因数,额定输入电压,电流,电压调整率,总谐波畸变率等。

4.3.2逆变器选型并网逆变器主要分为:集中式光伏逆变器、组串式光伏逆变器和集散式光伏逆变器,现将三类逆变器比较分析如下。

(1)逆变器方案比较集中式光伏逆变器:设备功率在500kW到3150kW之间,功率器件采用大电流IGBT,系统拓扑结构采用DC-AC一级电力电子器件变换全桥逆变,工频隔离变压器的方式,防护等级一般为IP20β体积较大,室内立式安装或加外壳室外安装。

光伏系统逆变器选型与优化

光伏系统逆变器选型与优化

光伏系统逆变器选型与优化光伏系统逆变器的选型及优化对于系统的性能和稳定运行至关重要。

逆变器是将直流电能转换为交流电能的关键设备,它不仅决定了系统的电能转换效率,还直接影响了系统的可靠性和输出质量。

因此,正确选择和优化逆变器是光伏系统设计中的重要环节。

1. 光伏系统逆变器选型的考虑因素在光伏系统逆变器选型过程中,需要考虑以下因素:1.1 输出功率逆变器应能满足光伏数组的输出功率要求,一般建议留有一定的余量以应对日常的功率波动。

1.2 效率逆变器的转换效率决定了光伏系统的总体能量损耗,应选择具有较高转换效率的产品,以提高系统的发电量。

1.3 可靠性逆变器的可靠性直接影响光伏系统的长期运行和维护成本,应选择具备较高可靠性的产品,如有完善的故障保护机制和长期质量保证。

1.4 输入电压范围逆变器应能适应光伏阵列的电压范围,以确保系统在较高或较低光照条件下仍能正常工作。

1.5 通信接口选择具有通信接口的逆变器,可以实现对系统状态、性能和故障的远程监控和管理,提高系统的运行效率和故障处理速度。

2. 光伏系统逆变器选型过程光伏系统逆变器选型过程主要包括以下几个步骤:2.1 确定系统的功率需求根据光伏系统的设计容量和预期发电量,确定系统的功率需求,作为逆变器选型的基础。

2.2 确定光伏阵列的电压范围根据光伏阵列的电池数量、电池串并联方式以及组件的额定电压,确定光伏阵列的电压范围,以便选择逆变器的输入电压范围。

2.3 选择合适的逆变器容量根据系统的功率需求和光伏阵列的额定电压,选择逆变器的容量。

一般建议逆变器的额定容量略大于系统的功率需求,以提高系统的容错能力和抗干扰性。

2.4 比较不同品牌和型号的逆变器根据逆变器的功率、效率、可靠性等关键指标,比较不同品牌和型号的逆变器,选择性能最优的产品。

可以参考厂家提供的技术手册和用户评价,进行评估和判断。

3. 光伏系统逆变器优化方法光伏系统逆变器的优化可以从以下几个方面进行:3.1 多级逆变器采用多级逆变器可以提高系统的效率和可靠性。

光伏逆变器的原理

光伏逆变器的原理

光伏逆变器的原理
光伏逆变器是一种电力电子设备,主要用于将光伏阵列收集到的直流电能转换为交流电能供电使用。

它是太阳能发电系统中至关重要的部分,其核心功能是将太阳能电池板输出的直流电能转换为交流电能,以满足家庭、工业或商业用电需求。

光伏逆变器的工作原理主要包括以下几个步骤:
1. 直流输入:光伏逆变器首先接收直流电能,这些电能来自于太阳能电池板的输出。

太阳能电池板将太阳辐射转化为直流电能,并通过电缆传输到逆变器中。

2. 最大功率点追踪(MPPT):光伏逆变器会使用最大功率点追踪技术,以获得太阳能电池板的最佳工作点。

这可以确保光伏系统能够在各种太阳辐射条件下获得最大的能量转换效率。

3. 直流-交流转换:逆变器内部通过使用功率电子器件(如MOSFET、IGBT等)将直流电能转换为交流电能。

这需要逆变器将直流电流转换为交流电流,输出正弦波形的交流电能。

4. 滤波和变压:逆变器输出的交流电能需要滤波和变压处理,以确保输出电能的纹波度和频率符合电网要求。

5. 并网连接:光伏逆变器的最终目标是将转换后的交流电能与电网连接,以实现电能供应。

逆变器需要与电网同步并且提供所需的相位和频率。

总的来说,光伏逆变器通过将直流电能转换为交流电能,并将其与电网连接,实现了太阳能电池板产生的电能的有效利用。

它在太阳能发电系统中起到了至关重要的作用,为人们提供了清洁、可再生的电力资源。

光伏逆变器全面分析

光伏逆变器全面分析

主要组成部分如下(市面上大体都差不多,以欧姆尼克为例):
逆变器主要组成部分可分为,外壳及端子,散热器,显示屏,控制板,电源板,功率板。其中1:外壳及端子,用于接线及防护。2:散热器,用于逆变器的系统散热。3:显示屏,显示逆变器的状态及数据。4:电源板,用于逆变器的内部供电。5:控制板,核心部件,逆变器功能控制,各种算法控制。6:功率板,核心部分,主要电路都集成与功率板上。
逆变器的主要参数
OMNIK光伏逆变器简
三、逆变器的主要参数和含义
三、逆变器主要参数介绍
1:最大输入功率表示逆变器最大匹配的组件功率,建议不超过 该功率,特别是光照特别强的地方,比如国外的澳大利亚,中国的北方地区2:最大输入电压逆变器最大输入电压,组件的开路电压不能超过该电压,否则会引起逆变器损坏。3:额定直流电压该电压下逆变器转换效率最高4:MPP电压组件的最佳功率点追踪的电压,决定发电量的核心因素5:启动电压超过该电压,逆变器启动,该电压越低,发电量越高。6:功率因数跟电网有关,功率因素范围越宽,对电网的适应性越强由于电网功率因数可能为1,所以逆变器需要依据电网的电压波形来进行相应的调整以匹配电网。
逆变器的原理及组成部分(以欧姆尼克为例)
电气原理图拓扑及器件组成:

输入滤波,上图中对应1,用于防止系统,引起的直流端的电能干扰。升压部分,上图对应2,用于将电池板输出的低直流电压升至高直流电压,用以逆变。母线电容,上图中2和3中间部分,用于稳定直流电压,防止其波动。逆变部分,上图中对应3,用于将直流电压转换为交流电压。输出电感,上图中对应4,用于改善输出电流的波形,减小电流的谐波,提高电能质量。输出继电器,对应5,输出的断点击并网控制。输出测滤波,对应6,用于防止系统,引起的交流端的电能干扰。

光伏逆变器的工作原理

光伏逆变器的工作原理

光伏逆变器的工作原理
光伏逆变器是将直流电转换为交流电的关键设备之一。

它的工作原理如下:
1. 光伏电池阵列:在光照条件下,光伏电池将太阳能转化为直流电。

多个光伏电池组合在一起形成光伏电池阵列。

2. MPPT (Maximum Power Point Tracking, 最大功率点跟踪):光伏逆变器通过最大功率点跟踪技术追踪光伏电池阵列的最佳工作点。

该技术能够确保在不同光照条件下,从光伏电池阵列中提取最大功率。

3. 直流到直流变换:光伏逆变器将光伏电池阵列输出的低压直流电转换为高压直流电。

这个环节主要是为了提供给后面的逆变器模块提供足够的电压。

4. 逆变器模块:逆变器模块将高压直流电转换为交流电。

逆变器通过使用半导体开关将直流电转换为交流电,并根据需要调整输出的电压和频率。

逆变器可以根据负载需求和电网要求调整输出电压和频率的稳定性。

5. 网络连接:光伏逆变器将生成的交流电连接到电网中。

在连接到电网之前,光伏逆变器会根据电网的要求进行电压和频率的调整,并将逆变器输出的交流电与电网保持同步。

总的来说,光伏逆变器通过一系列的转换和调整过程将光伏电
池阵列产生的直流电转换成符合电网要求的交流电。

这样就能够将太阳能转化为可供家庭、企业等使用的电能。

光伏逆变器的设计与控制

光伏逆变器的设计与控制

光伏逆变器的设计与控制随着新能源的快速发展,光伏逆变器作为太阳能光伏发电系统的核心部件,扮演着重要的角色。

本文将详细介绍光伏逆变器的设计原理和控制方法。

一、光伏逆变器的基本原理光伏逆变器是将直流光伏电能转换为交流电能的电子设备。

其主要功能是将太阳能电池板输出的直流电转换成交流电供电给电网或负载使用。

逆变器的核心部分是功率变换电路,它通过控制开关管(如MOSFET)的开关时间和频率,实现直流电到交流电的转换。

二、光伏逆变器的设计要点1. 功率级别选择:光伏逆变器的功率级别应根据实际应用需求来选择,可以根据系统容量、太阳能电池板的支持功率、并网电网电压等因素综合考虑。

2. 逆变方式选择:根据光伏逆变器的输出电流波形和负载类型,可以选择谐振逆变、逆平波逆变等不同的逆变方式。

3. 电路拓扑设计:常见的光伏逆变器电路拓扑有全桥逆变器、半桥逆变器、多电平逆变器等,根据系统要求和成本效益进行选择。

4. 控制策略设计:逆变器的控制方式包括单闭环控制、双闭环控制、预测控制等,选择合适的控制策略能够提高逆变器的性能和稳定性。

三、光伏逆变器的控制方法1. 集中式控制:逆变器的控制器位于逆变器的核心部分,通过采集和处理逆变器的输入和输出电流、电压等参数,实现对逆变器的控制和保护。

2. 分布式控制:将逆变器的控制器分散在不同的功率电子模块上,各个模块之间通过通讯线路进行数据传输和同步,实现对整个逆变器系统的控制和管理。

3. 智能控制:利用现代控制算法和智能控制技术,将光伏逆变器的控制系统与电网和负载进行智能连接,实现对电能的优化调度和智能管理。

四、光伏逆变器的未来发展方向1. 提高功率密度:通过优化电路设计和封装技术,提高光伏逆变器的功率密度,实现更小体积、更高效率的逆变器产品。

2. 增强智能化水平:结合大数据和云计算技术,实现光伏逆变器的智能化监测和管理,提高逆变器系统的运行效率和可靠性。

3. 改进降噪技术:通过优化电路结构和控制策略,减少逆变器运行过程中的噪声和谐波污染,降低对电网和用户设备的影响。

太阳能设备中逆变器的选择与配置要点

太阳能设备中逆变器的选择与配置要点

太阳能设备中逆变器的选择与配置要点太阳能作为一种清洁、可再生的能源,越来越受到人们的关注和重视。

在太阳能发电系统中,逆变器是一个至关重要的组成部分,它的选择和配置对于系统的性能和效率有着重要的影响。

本文将介绍太阳能设备中逆变器的选择与配置要点,以帮助读者更好地了解和应用太阳能发电技术。

一、逆变器的作用和原理逆变器是将太阳能电池板所产生的直流电转换为交流电的设备。

太阳能电池板产生的电流是直流电流,而我们常用的电器设备使用的是交流电流,因此需要通过逆变器将直流电转换为交流电以供使用。

逆变器的工作原理是利用电子器件将直流电转换为交流电,同时还能对电流进行调整和稳定,以满足不同电器设备的需求。

二、逆变器的选择要点1. 功率匹配:逆变器的功率应根据太阳能电池板的总输出功率来选择。

太阳能电池板的总输出功率应小于或等于逆变器的额定功率,以保证逆变器能正常工作并提供稳定的电能输出。

2. 逆变器类型:根据使用场景和需求,逆变器可以分为独立式逆变器和并网式逆变器。

独立式逆变器适用于离网发电系统,可以将太阳能电池板产生的电能储存起来供不需要外部电源的设备使用。

而并网式逆变器适用于与电网连接的太阳能发电系统,可以将多余的电能注入电网,实现电能的互补利用。

3. 负载类型:逆变器的选择还应考虑所要驱动的负载类型。

不同的负载类型对逆变器的要求也不同,例如电动机、灯具等负载对逆变器的输出电流和电压有一定的要求,因此需要选择适合的逆变器类型和规格。

4. 效率和稳定性:逆变器的效率和稳定性是衡量其性能的重要指标。

高效率的逆变器能够将更多的太阳能转换为电能,提高系统的发电效率;而稳定性好的逆变器能够保证电能输出的稳定性,减少设备故障和损坏的风险。

三、逆变器的配置要点1. 安装位置:逆变器应安装在通风良好、温度适宜的环境中,避免阳光直射和高温环境对逆变器的影响。

同时,还要确保逆变器与太阳能电池板之间的连接线路短而稳固,减少能量损失和干扰。

光伏系统逆变器选型与安装技巧

光伏系统逆变器选型与安装技巧

光伏系统逆变器选型与安装技巧随着可再生能源的发展和应用,光伏发电系统在电力领域中的应用越来越广泛。

其中,逆变器作为光伏系统中至关重要的组件之一,主要负责将光伏电池板产生的直流电转换为交流电。

逆变器的选型和安装是确保光伏系统正常运行的重要环节。

本文将介绍光伏系统逆变器的选型依据和安装技巧。

一、光伏系统逆变器选型的依据在选择逆变器时,我们需要考虑以下几个方面:1. 输出功率需求:根据光伏电池板的额定功率和系统的负载需求,确定逆变器的输出功率。

逆变器的额定功率不宜过低,以免影响系统的正常运行,也不宜过高,以免浪费资源。

2. 输入电压范围:逆变器应能够适应光伏电池板的输出电压范围,以免造成能量损失或逆变器过载。

3. 输出电压和频率:根据使用的电力标准确定逆变器的输出电压和频率,以满足实际用电需求。

4. 效率:逆变器的效率直接影响到光伏发电系统的总体效率,因此应选择高效率的逆变器,以提高系统的发电效率。

5. 保护功能:逆变器应具备过电流、过压、过温等保护功能,以确保系统的安全运行。

二、光伏系统逆变器选型的注意事项在进行逆变器选型时,还需要注意以下几个问题:1. 逆变器的适用环境:根据实际的安装环境选择逆变器。

如果安装环境特殊,如高海拔地区、高温地区或多风地区等,应选择具有适应能力的逆变器。

2. 逆变器的可靠性:选择具有良好品牌声誉和优良质量的逆变器,以确保其可靠性和长期稳定运行。

3. 逆变器的通信功能:一些逆变器具备通信功能,可以实时监测和调试系统运行状态,方便故障排除。

4. 逆变器的保修期和售后服务:了解逆变器的保修期和售后服务政策,以便在设备出现故障时能够及时联系厂家进行维修和更换。

三、光伏系统逆变器的安装技巧逆变器的安装对于光伏系统的正常运行至关重要。

以下是一些安装技巧:1. 安装位置选择:选择通风良好、光照充足的位置安装逆变器,以便散热和光伏电池板的正常工作。

2. 安装固定:逆变器应坚固地固定在平稳的支架上,以免受风力和振动的影响。

光伏逆变器相关知识 -回复

光伏逆变器相关知识 -回复

光伏逆变器相关知识-回复光伏逆变器是太阳能发电系统中不可或缺的重要组件。

它将太阳能电池板产生的直流电转换为交流电,为家庭、商业和工业用户提供电力。

本文将分步介绍光伏逆变器的相关知识,包括工作原理、种类、应用和性能评估等。

一、工作原理光伏逆变器的主要功能是将太阳能电池板产生的直流电转换为交流电,以供电网或设备使用。

它通过两个关键步骤实现这一功能:直流-直流(DC-DC)转换和直流-交流(DC-AC)转换。

在直流-直流转换过程中,逆变器通过最大功率点跟踪(MPPT)算法调整直流电压和电流,以使太阳能电池板发挥最大输出功率。

然后,逆变器将此直流电输入到DC-AC变换器中。

在直流-交流转换过程中,逆变器将直流电转换为固定频率且幅值可控的交流电。

这样的交流电符合电网的标准,可直接供电网使用或进一步被其他设备利用。

二、种类光伏逆变器可以根据连接方式、功率范围和应用环境等分类。

常见的种类有以下几种:1. 独立式/网侧式逆变器:独立式逆变器主要用于离网系统,不需要连入电网。

而网侧式逆变器则连接到电网,可对接并与其同步运行,将多余的电能注入电网。

2. 单相/三相逆变器:根据电源输入和输出的相数,逆变器可分为单相和三相逆变器。

单相逆变器适用于家庭和小型商业应用,而三相逆变器通常用于工业和商业应用。

3. 中频/高频逆变器:根据电压和频率的变换方式,逆变器可分为中频和高频逆变器。

中频逆变器适用于大功率应用,而高频逆变器则适用于小功率应用。

4. 引流/非引流逆变器:引流逆变器具有对电网进行主动控制的功能,可以实现电力品质的调整和故障保护等操作。

而非引流逆变器则只能将电能注入电网,没有主动控制的功能。

三、应用光伏逆变器广泛应用于家庭、商业和工业领域,为用户提供可靠的电力供应。

以下是一些主要的应用场景:1. 屋顶光伏发电:光伏逆变器通常安装在屋顶上,将太阳能电池板生成的直流电转换为可用的交流电,为家庭供电或并网供电。

2. 太阳能农业:光伏逆变器在农田中的应用越来越广泛,用于给水泵、农业设备和温室等提供电力。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

光伏逆变器的原理和选型技巧一、工作原理及特点:工作原理:逆变装置的核心,是逆变开关电路,简称为逆变电路。

该电路通过电力电子开关的导通与关断,来完成逆变的功能。

特点:(1)要求具有较高的效率。

由于目前太阳能电池的价格偏高,为了最大限度的利用太阳能电池,提高系统效率,必须设法提高逆变器的效率。

(2)要求具有较高的可靠性。

目前光伏电站系统主要用于边远地区,许多电站无人值守和维护,这就要求逆变器有合理的电路结构,严格的元器件筛选,并要求逆变器具备各种保护功能,如:输入直流极性接反保护、交流输出短路保护、过热、过载保护等。

(3)要求输入电压有较宽的适应范围。

由于太阳能电池的端电压随负载和日照强度变化而变化。

特别是当蓄电池老化时其端电压的变化范围很大,如12V的蓄电池,其端电压可能在 10V~16V之间变化,这就要求逆变器在较大的直流输入电压范围内保证正常工作。

二、光伏逆变器分类有关逆变器分类的方法很多,例如:根据逆变器输出交流电压的相数,可分为单相逆变器和三相逆变器;根据逆变器使用的半导体器件类型不同,又可分为晶体管逆变器、晶闸管逆变器及可关断晶闸管逆变器等。

根据逆变器线路原理的不同,还可分为自激振荡型逆变器、阶梯波叠加型逆变器和脉宽调制型逆变器等。

根据应用在并网系统还是离网系统中又可以分为并网逆变器和离网逆变器。

为了便于光电用户选用逆变器,这里仅以逆变器适用场合的不同进行分类。

1、集中型逆变器集中逆变技术是若干个并行的光伏组串被连到同一台集中逆变器的直流输入端,一般功率大的使用三相的IGBT功率模块,功率较小的使用场效应晶体管,同时使用DSP转换控制器来改善所产出电能的质量,使它非常接近于正弦波电流,一般用于大型光伏发电站(>10kW)的系统中。

最大特点是系统的功率高,成本低,但由于不同光伏组串的输出电压、电流往往不完全匹配(特别是光伏组串因多云、树荫、污渍等原因被部分遮挡时),采用集中逆变的方式会导致逆变过程的效率降低和电户能的下降。

同时整个光伏系统的发电可靠性受某一光伏单元组工作状态不良的影响。

最新的研究方向是运用空间矢量的调制控制以及开发新的逆变器的拓扑连接,以获得部分负载情况下的高效率。

2、组串型逆变器组串逆变器是基于模块化概念基础上的,每个光伏组串(1-5kw)通过一个逆变器,在直流端具有最大功率峰值跟踪,在交流端并联并网,已成为现在国际市场上最流行的逆变器。

许多大型光伏电厂使用组串逆变器。

优点是不受组串间模块差异和遮影的影响,同时减少了光伏组件最佳工作点与逆变器不匹配的情况,从而增加了发电量。

技术上的这些优势不仅降低了系统成本,也增加了系统的可靠性。

同时,在组串间引人”主-从”的概念,使得系统在单串电能不能使单个逆变器工作的情况下,将几组光伏组串联系在一起,让其中一个或几个工作,从而产出更多的电能。

3、微型逆变器在传统的PV系统中,每一路组串型逆变器的直流输入端,会由10块左右光伏电池板串联接入。

当10块串联的电池板中,若有一块不能良好工作,则这一串都会受到影响。

若逆变器多路输入使用同一个MPPT,那么各路输入也都会受到影响,大幅降低发电效率。

在实际应用中,云彩,树木,烟囱,动物,灰尘,冰雪等各种遮挡因素都会引起上述因素,情况非常普遍。

而在微型逆变器的PV 系统中,每一块电池板分别接入一台微型逆变器,当电池板中有一块不能良好工作,则只有这一块都会受到影响。

其他光伏板都将在最佳工作状态运行,使得系统总体效率更高,发电量更大。

在实际应用中,若组串型逆变器出现故障,则会引起几千瓦的电池板不能发挥作用,而微型逆变器故障造成的影响相当之小。

4、功率优化器太阳能发电系统加装功率优化器(OptimizEr)可大幅提升转换效率,并将逆变器(Inverter)功能化繁为简降低成本。

为实现智慧型太阳能发电系统,装置功率优化器可确实让每一个太阳能电池发挥最佳效能,并随时监控电池耗损状态。

功率优化器是介于发电系统与逆变器之间的装置,主要任务是替代逆变器原本的最佳功率点追踪功能。

功率优化器藉由将线路简化以及单一太阳能电池即对应一个功率优化器等方式,以类比式进行极为快速的最佳功率点追踪扫描,进而让每一个太阳能电池皆可确实达到最佳功率点追踪,除此之外,还能藉置入通讯晶片随时随地监控电池状态,即时回报问题让相关人员尽速维修。

三、光伏逆变器的功能逆变器不仅具有直交流变换功能,还具有最大限度地发挥太阳电池性能的功能和系统故障保护功能。

归纳起来有自动运行和停机功能、最大功率跟踪控制功能、防单独运行功能(并网系统用)、自动电压调整功能(并网系统用)、直流检测功能(并网系统用)、直流接地检测功能(并网系统用)。

这里简单介绍自动运行和停机功能及最大功率跟踪控制功能。

(1)自动运行和停机功能早晨日出后,太阳辐射强度逐渐增强,太阳电池的输出也随之增大,当达到逆变器工作所需的输出功率后,逆变器即自动开始运行。

进入运行后,逆变器便时时刻刻监视太阳电池组件的输出,只要太阳电池组件的输出功率大于逆变器工作所需的输出功率,逆变器就持续运行;直到日落停机,即使阴雨天逆变器也能运行。

当太阳电池组件输出变小,逆变器输出接近0时,逆变器便形成待机状态。

(2)最大功率跟踪控制功能太阳电池组件的输出是随太阳辐射强度和太阳电池组件自身温度(芯片温度)而变化的。

另外由于太阳电池组件具有电压随电流增大而下降的特性,因此存在能获取最大功率的最佳工作点。

太阳辐射强度是变化着的,显然最佳工作点也是在变化的。

相对于这些变化,始终让太阳电池组件的工作点处于最大功率点,系统始终从太阳电池组件获取最大功率输出,这种控制就是最大功率跟踪控制。

太阳能发电系统用的逆变器的最大特点就是包括了最大功率点跟踪(MPPT)这一功能。

四、光伏逆变器的主要技术指标1.输出电压的稳定度在光伏系统中,太阳电池发出的电能先由蓄电池储存起来,然后经过逆变器逆变成220V或380V的交流电。

但是蓄电池受自身充放电的影响,其输出电压的变化范围较大,如标称12V的蓄电池,其电压值可在10.8~14.4V之间变动(超出这个范围可能对蓄电池造成损坏)。

对于一个合格的逆变器,输入端电压在这个范围内变化时,其稳态输出电压的变化量应不超过额定值的&Plusmn;5%,同时当负载发生突变时,其输出电压偏差不应超过额定值的±10%。

2.输出电压的波形失真度对正弦波逆变器,应规定允许的最大波形失真度(或谐波含量)。

通常以输出电压的总波形失真度表示,其值应不超过5%(单相输出允许l0%)。

由于逆变器输出的高次谐波电流会在感性负载上产生涡流等附加损耗,如果逆变器波形失真度过大,会导致负载部件严重发热,不利于电气设备的安全,并且严重影响系统的运行效率。

3.额定输出频率对于包含电机之类的负载,如洗衣机、电冰箱等,由于其电机最佳频率工作点为50Hz,频率过高或者过低都会造成设备发热,降低系统运行效率和使用寿命,所以逆变器的输出频率应是一个相对稳定的值,通常为工频50Hz,正常工作条件下其偏差应在&Plusmn;l%以内。

4.负载功率因数表征逆变器带感性负载或容性负载的能力。

正弦波逆变器的负载功率因数为0.7~0.9,额定值为0.9。

在负载功率一定的情况下,如果逆变器的功率因数较低,则所需逆变器的容量就要增大,一方面造成成本增加,同时光伏系统交流回路的视在功率增大,回路电流增大,损耗必然增加,系统效率也会降低。

5.逆变器效率逆变器的效率是指在规定的工作条件下,其输出功率与输入功率之比,以百分数表示,一般情况下,光伏逆变器的标称效率是指纯阻负载,80%负载情况下的效率。

由于光伏系统总体成本较高,因此应该最大限度地提高光伏逆变器的效率,降低系统成本,提高光伏系统的性价比。

目前主流逆变器标称效率在80%~95%之间,对小功率逆变器要求其效率不低于85%。

在光伏系统实际设计过程中,不但要选择高效率的逆变器,同时还应通过系统合理配置,尽量使光伏系统负载工作在最佳效率点附近。

6、额定输出电流(或额定输出容量)表示在规定的负载功率因数范围内逆变器的额定输出电流。

有些逆变器产品给出的是额定输出容量,其单位以VA或kVA表示。

逆变器的额定容量是当输出功率因数为1(即纯阻性负载)时,额定输出电压为额定输出电流的乘积。

7、保护措施一款性能优良的逆变器,还应具备完备的保护功能或措施,以应对在实际使用过程中出现的各种异常情况,使逆变器本身及系统其他部件免受损伤。

(1)输入欠压保户:当输入端电压低于额定电压的85%时,逆变器应有保护和显示。

(2)输入过压保户:当输入端电压高于额定电压的130%时,逆变器应有保护和显示。

(3)过电流保护:逆变器的过电流保护,应能保证在负载发生短路或电流超过允许值时及时动作,使其免受浪涌电流的损伤。

当工作电流超过额定的150%时,逆变器应能自动保护。

(4)输出短路保户逆变器短路保护动作时间应不超过0.5s。

(5)输入反接保护:当输入端正、负极接反时,逆变器应有防护功能和显示。

(6)防雷保护:逆变器应有防雷保护。

(7)过温保护等另外,对无电压稳定措施的逆变器,逆变器还应有输出过电压防护措施,以使负载免受过电压的损害。

8.起动特性表征逆变器带负载起动的能力和动态工作时的性能。

逆变器应保证在额定负载下可靠起动。

9.噪声电力电子设备中的变压器、滤波电感、电磁开关及风扇等部件均会产生噪声。

逆变器正常运行时,其噪声应不超过80dB,小型逆变器的噪声应不超过65dB。

五、选型技巧逆变器的选用,首先要考虑具有足够的额定容量,以满足最大负荷下设备对电功率的要求。

对于以单一设备为负载的逆变器,其额定容量的选取较为简单。

当用电设备为纯阻性负载或功率因数大于0.9时,选取逆变器的额定容量为用电设备容量的1.1~1.15倍即可。

同时逆变器还应具有抗容性和感性负载冲击的能力。

对一般电感性负载,如电机、冰箱、空调、洗衣机、大功率水泵等,在起动时,其瞬时功率可能是其额定功率的5~6倍,此时,逆变器将承受很大的瞬时浪涌。

针对此类系统,逆变器的额定容量应留有充分的余量,以保证负载能可靠起动,高性能的逆变器可做到连续多次满负荷起动而不损坏功率器件。

小型逆变器为了自身安全,有时需采用软起动或限流起动的方式。

六、安装注意事项及维护1、在安装前首先应该检查逆变器是否在运输过程中有无损坏。

2、在选择安装场地时,应该保证周围内没有任何其他电力电子设备的干扰。

3、在进行电气连接之前,务必采用不透光材料将光伏电池板覆盖或断开直流侧断路器。

暴露于阳光,光伏阵列将会产生危险电压。

4、所有安装操作必须且仅由专业技术人员完成。

5、光伏系统发电系统中所使用线缆必须连接牢固,良好绝缘以及规格合适。
