工业管道碳钢焊接通用施工工艺
碳素钢管道施工工艺标准
本文由gs411贡献doc文档可能在WAP端浏览体验不佳.建议您优先选择TXT,或下载源文件到本机查看。
碳素钢管道施工工艺标准 QDICC/QB111QDICC/QB111—2002 1、适用范围本标准适用于工作压力小于 10MPa,工作温度 450℃——40℃,材质为碳素低合金钢的各种工业管道的制做安装。
(管道的预制、冲洗、试压;支吊架予制安装、防腐、焊接、无损检测等工序执行相关工艺规程。
) 2、施工准备 2。
1 材料阀门的检验和试验是管道安装工程中一项极为重要的工作。
详见: QDICC/QB128—2002《阀门检验试验工艺标准》。
2。
1.1 管子、管件及卷管板材必须具有制造厂的质量合格证书,材质证明书,否则应补所缺项目的检验,其指标符合现行国家或部颁标准。
管子、管件在使用前,应进行外观检查,要求其表面: 1)无裂纹、缩孔、夹渣、折迭、重皮等缺陷: 2)不超过壁厚负偏差的锈蚀或凹陷: 3)螺纹密封面良好,精度及光洁度应达到设计要求或制造标准. 工作温度低于—20℃的钢管及钢制管件应有低温冲击韧性试验结果。
否则应按《金属低温冲击韧性试验法》(YB19—64)的规定进行试验,其指标不应低于规定值下限。
2。
1。
2 高压管道中的管材、管件、阀门、法兰、垫片、螺栓等应严格按规定进行验收、存放,严防材质混淆。
(高压管道是指输送介质的公称压力在 10—100MPa 的管道)。
详见《高压工艺管道施工工艺规程》QDICC/QB114—2002. 3、作业技术准备 1)与管道有关的土建工程已施工完毕,并经验收合格,且能保证管道安装工程全面展开。
2)与管道连接的设备已经找平、找正和固定,并且已经作了二次灌浆。
3)所需图纸资料和技术文件齐备,并且已经过图纸会审、设计交底。
4)施工方案已经编制。
5)管子、阀门、管道附件等经检验合格,且已除锈、清洗、脱脂、内部防腐等。
6)施工方案或技术措施中所提出的施工准备工作和施工机具已准备就绪。
碳钢管道焊接工艺规程
碳钢管道焊接工艺规程公司内部编号:(GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-碳钢管道焊接工艺指导书1 范围本标准适用于工业管道和公用管道的碳钢类钢材的焊接施工。
2 规范性引用文件GB 50235-97 《工业金属管道工程施工及验收规范》GB 50236-98 《现场设备、工业管道焊接工程施工及验收规范》《焊工技术考核规程》3 先决条件3.1 材料3.1.1 母材进入现场的管材、管件等应符合相应标准和设计文件规定要求,并具有材料质量证明书或材质复验报告。
3.1.2 焊接材料(以下简称焊材)3.1.2.1 进入现场的焊材应符合相应标准和技术文件规定要求,并具有焊材质量证明书。
3.1.2.2 施工现场的焊材二级库已建立并正常运行。
焊材的管理按《焊接材料管理规范》规定要求执行。
3.2 主要设备及工具3.2.1 设备焊机等设备完好,性能可靠。
计量仪表正常,并经检定合格且有效。
3.2.2 工具角向磨光机、钢丝刷、凿子、榔头等焊缝清理与修磨工具配备齐全。
3.3 焊接工艺评定按相应规程、标准规定的要求已完成。
3.4 焊工按《锅炉压力容器焊工考试规则》规定要求,经考核具有相应的持证项目。
3.5 焊接环境3.5.1 施焊环境应符合下列要求:3.5.1.1 施焊环境温度应能保证焊件焊接时所需的足够温度和焊工操作技能不受影响;3.5.1.2 风速:手工电弧焊小于8m/s,气体保护焊小于2m/s;3.5.1.3 焊接电弧在1m范围内的相对湿度小于90%。
3.5.2 焊件表面潮湿、覆盖有冰雪,或在下雨、下雪、刮风期间,必须采取挡风、防雨、防雪、防寒和预加热等有效措施。
无保护措施,不得进行焊接。
4 焊接工艺流程焊接工艺流程见图1。
5 工艺要点5.1 坡口加工5.1.1 管道的坡口形式和坡口尺寸应按设计文件或焊接工艺规定要求进行。
5.1.2 不等厚对接焊件坡口加工应符合《工业金属管道工程施工及验收规范》规定要求。
管道焊接作业施工规程
管道焊接作业施工规程一总则1 适用范围1.1 本规程适用于石油、化工、电力、冶金、轻纺等行业建设施工现场的碳素钢钢管(含碳量≤0.3%)的焊接,在施工中遵守本规程外,还应根据工程特点进行焊接工艺评定,编制详细的《焊接作业工艺评定指导书》;1.2 适用于各种管道、各种材料的氩弧焊打底和全氩弧焊接;1.3遵守设计文件技术要求和规定以及国家现行的管道施工及验收规范中管道焊接规定。
2 编制依据目前现行管道施工及验收规范如下:GB50235---97 《工业金属管道工程施工及验收规范》GB50236---98 《现场设备、工业管道焊接工程及验收规范》DL5007----92 《电力建设施工及验收技术规范》(焊接篇)炼化建501--74 《高压钢制管道施工及验收技术规范》SY0401-----98 《输油输气管道线路工程施工及验收规范》SY/T4071—93 《管道下向焊接工艺规程》3 对材料的要求管材、管件、阀件、焊接材料应具有出厂质量合格证书或按规范要求的质量复验报告。
4 焊接施工程序二手工电弧焊1 手工电弧焊焊前准备1.1 焊缝的设置应避开应力集中区,便于焊接和热处理,并符合下列要求1.1.1 钢板卷板相邻筒节组对,纵缝之间的间距大于3倍壁厚且大于100mm;1.1.2 管道对接焊口的中心线距管子弯曲起点不应小于管子外径,且不小于100mm,与吊、支架边缘的距离不小于50mm;1.1.3 管道两相邻对接焊口中心线的距离L,当公称直径小于150mm时,L不小于管外径;当公称直径大于或等于150mm时,L 不小于150mm;1.1.4 管孔应尽量避开在焊缝上,如必须在焊缝及附近开孔时,在管孔两侧大于孔径且不小于60mm范围内的焊缝经无损探伤合格;1.1.5 管子的坡口型式和尺寸的选用,应考虑保证焊接接头质量,填充金属少,作业条件好,便于操作及减少焊接变形等原则,并符合《手工电弧焊焊接接头的基本形式和尺寸》(GB986--80)规定;1.1.6 钢管的切割与加工,对于焊缝级别高的管道宜采用机械方法进行,对焊缝级别低的管道可采用等离子切割、氧---乙炔火焰等热加工方法,但必须去除坡口表面的氧化皮,并将影响焊接质量的凸凹不平处打磨平整;1.1.7 焊前将坡口表面及坡口边缘内侧不小于10mm范围内的油锈、漆垢等杂质清除干净,并不得有裂纹、夹层等缺陷;1.1.8 为了防止焊接裂纹,减少焊接内应力,应避免强行组对焊缝;1.1.9 钢管的组对要求:1.1.9.1 等厚管子或管件的对口,应做到内壁齐平,内壁错边量要求:高级别焊缝不超过管壁厚的10%,且不大于1mm;低级别焊缝不超过管壁厚的20%,且不大于2mm;1.1.9.2 不等厚对接焊件、组件组对要求:当管件厚度小于或等于10mm,厚度差大于3mm及管壁厚度大于10mm,厚度差大于薄壁厚度的30%或超过5mm时,将超厚部分按4:1削薄;1.1.10 焊条使用前说明书规定进行烘烤,烘烤次数不得超过2次,对重要部件的焊接用焊条,使用时应装入100--150℃专用保温箱筒内,随用随取。
管道焊接施工工艺标准

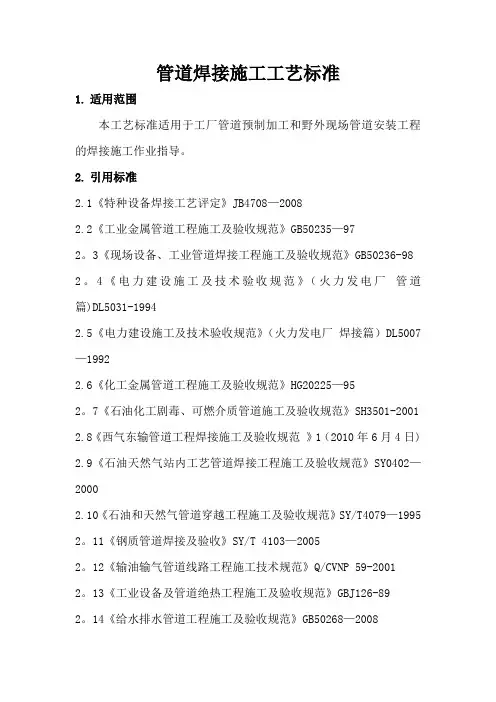

管道焊接施工工艺标准1.适用范围本工艺标准适用于工厂管道预制加工和野外现场管道安装工程的焊接施工作业指导。
2.引用标准2.1《特种设备焊接工艺评定》JB4708—20082.2《工业金属管道工程施工及验收规范》GB50235—972。
3《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 2。
4《电力建设施工及技术验收规范》(火力发电厂管道篇)DL5031-19942.5《电力建设施工及技术验收规范》(火力发电厂焊接篇)DL5007—19922.6《化工金属管道工程施工及验收规范》HG20225—952。
7《石油化工剧毒、可燃介质管道施工及验收规范》SH3501-2001 2.8《西气东输管道工程焊接施工及验收规范》1(2010年6月4日) 2.9《石油天然气站内工艺管道焊接工程施工及验收规范》SY0402—20002.10《石油和天然气管道穿越工程施工及验收规范》SY/T4079—1995 2。
11《钢质管道焊接及验收》SY/T 4103—20052。
12《输油输气管道线路工程施工技术规范》Q/CVNP 59-20012。
13《工业设备及管道绝热工程施工及验收规范》GBJ126-892。
14《给水排水管道工程施工及验收规范》GB50268—20082。
15《钢制压力容器焊接工艺评定》JB4708-20002.16《焊接工艺评定规程》(电力行业)DL/T868-20042。
17《火力发电厂锅炉压力容器焊接工艺评定规程》(电力行业)SD340-19892.18《核电厂相关焊接工艺标准》(ASME ,RCC—M)2。
19《核电厂常规岛焊接工艺评定规程》(核电)DL/T868—2004 2。
20《锅炉焊接工艺评定》JB4420—19892.21《蒸汽锅炉安全技术监察规程》附录I(锅炉安装施工焊接工艺评定)(1999版)2.22《石油天然气金属管道焊接工艺评定》SY/T0452-20022.23《工业金属管道工程质量检查评定标准》GB50184-932。
工业管道的焊接标准及施工工艺
工业管道的焊接标准和施工工艺1.1.1管道组成件必须具有制造厂的合格证明书,否则应补所缺项目的检验。
1.1.2焊接工程中所用的母材和焊接材料应具备出厂质量合格证明书或质量复验报告。
1.1.3焊接工程中应优先选用已列入国家标准或部颁标准的母材和焊接材料。
1.1.4如设计选用未列入标准的母材和焊接材料,应说明该材料的可焊性,并提出满足设计要求的焊接工艺试验资料。
1.2.1焊接设备:包括交流电焊机、直流电焊机、氩弧焊机。
1.2.2机具包括:坡口加工机、切割机、角向磨光机、台式钻诃、等离子弧切割机、焊矩。
1.2.3计量器具包括:柜式水平仪、焊接检验尺,内外径千分尺、内外径卡尺、深度游标尺、高度游标尺、万能角度尺、光学水准仪、光学经纬仪。
1.2.4液压千斤顶、液压式万能材料试验机、热处理设备、微控电子式拉力试验机、便携式数显里氏硬度计、光谱分析仪。
1.2.5探伤设备及其它: X 射线擦伤机、超声波探伤仪、梯粉探伤机、智能化 X 射线探伤机、远红外线干燥机。
1.3.1与管道有关的土建工程、金属结构工程检验合格,满足管道安装要求。
1.3.2与管道连接的机械设备,容器已找正固定,或已确定管口方位及标高。
1.3.3管道组成件已清理完毕,并满足设计规定的特殊清理要求。
1.3.4管道加工及预制完成,并编号。
1.3.5焊接平台按工程要求制作完成。
备料施焊1.4.1 工艺流程:1.4.2 焊工1.压力管道所用焊工必须取得由长沙市技术监督局批准颁发的《锅炉 压力容器焊工合格证》,且只限于焊接《合格证》内规定的项目。
2 .“压力容器焊工合格证”有效期为三年,超过有效期后必须重新办 理,否则视为无效。
3.焊工累计合格项目满足 GB235-82 中表 4.4.1 规定的所有材质的焊 接。
4.焊工操作评定:焊工操作评定考试的技术要求,由技术人员制订, 要求符合有关规范、标准、管理法令及用户的技术条件。
每一焊工都应有 鉴别的编号,且对焊工应不断观察其操作状况与重新评定的需要。
碳钢管道施工方案
碳钢管道施工方案简介碳钢管道是工业领域常用的管道材料之一,具有较高的强度和耐腐蚀性能。
在工程施工中,碳钢管道的施工方案必须合理设计和严格执行,以确保工程质量和安全。
本文将从碳钢管道施工前的准备工作、施工过程中的关键步骤和施工后的验收工作等方面,详细介绍碳钢管道的施工方案。
施工前准备工作1. 勘察设计在进行碳钢管道施工前,首先需要进行勘察设计工作。
根据工程要求和管道设计图纸,确定管道的走向、坡度、埋深等重要参数,绘制出详细的施工方案图纸。
2. 材料准备在施工前,需要对碳钢管道所需的管材、法兰、管件等材料进行清点和检验,确保材料质量完好无损,符合设计要求。
3. 施工人员培训对参与碳钢管道施工的施工人员进行培训,包括安全操作规程、施工流程和相关操作技能的培训,确保施工人员具备必要的专业能力。
施工过程关键步骤1. 开挖与基础处理根据设计要求,在管道敷设线路上进行开挖工作,同时对开挖区域进行基础处理,确保管道敷设的稳固性和安全性。
2. 管道敷设将碳钢管道按照设计要求沿管道线路敷设到位,进行接口连接,并根据设计要求进行焊接、热熔或螺纹连接等工艺,保证管道连接的牢固性和密封性。
3. 防腐处理对碳钢管道进行防腐处理,采用喷涂、涂刷或外包管等方式进行防腐蚀涂层的施工,提高管道的耐腐蚀性能。
4. 压力测试完成管道敷设后,进行压力测试,检验管道连接是否牢固,是否存在漏气、漏水等安全隐患,确保管道的安全运行。
施工后验收工作1. 管道清洁完成碳钢管道施工后,对管道进行清洁,清除管道内部和外部的杂物和污垢,保持管道干净整洁。
2. 安全验收对碳钢管道施工后进行安全验收,检查管道连接是否牢固、是否存在漏点,同时对防腐涂层进行检查,确保管道符合安全标准。
3. 文件归档将碳钢管道施工的相关文件、验收记录等资料整理归档,做好施工档案的记录和保存工作,为今后管道的运维管理提供参考依据。
结束语碳钢管道施工是一项复杂的工程,需要严格按照设计要求和施工规范进行操作,确保施工质量和安全。
碳钢管道焊接
1总则本工艺给出了碳钢管道焊接的基本要求。
本工艺适用于最小抗拉强度不大于530Mpa和设计温度不低于-10C的碳钢管道系统的现场安装焊接及预制场焊接。
本工艺应同管材相应的焊接标准、《现场设备、工业管道焊接工程施工与验收规范》(GB50236-98)、本工艺的一管道焊接一般要求”和针对工程项目编制的施工工艺一同使用。
当本工艺与上述文件相矛盾时,应以上述文件为准。
本工艺可以直接用于工程施工,也可以作为编制工程项目施工工艺的依据。
2 焊接准备热态调整必须按照经过审批的工艺文件的进行。
热态调整均应在600C —800C的温度范围内进行。
用表面温度计或测温笔测温。
热态调整后的工件应在静止的空气中冷却。
对于有关标准规定不准进行热态调整的材料品种,不得进行热态调整。
3 焊接焊接工艺评定应根据《现场设备、工业管道焊接工程施工与验收规范》(GB50236-98)的规定进行焊接工艺评定。
3.2预热在接头处实测的最厚焊件厚度超过25mm时,必须预热至100- 150U 在焊接环境温度低于0C时,应在焊缝始焊处100mm范围内预热到15C以上。
在特殊情况下,如焊缝接近大型法兰、阀门等可能影响焊缝冷却速度的管配件时,及铸件或锻件的含碳量>0.3%寸,应考虑进行后热。
3.3 打底、填充及盖面焊当采用下向焊工艺时,必须先进行下向焊的焊接工艺评定。
,都必须得到批准。
当进行封底焊时,应打磨清除上层焊道的缺陷。
填充、盖面焊时,焊条直径不得大于4mm。
3.4后热当管道壁厚超过30mm时,焊接后立即进行后热。
方法是:将焊接接头整个加热至250 r,至少保持30分钟,然后缓冷。
4 焊后热处理是否对焊接接头进行焊后热处理,应以设计规定为准。
4.2如需进行焊后热处理,按《压力管道安装工程长输管道施工工艺》(YG-01)、《压力管道安装工程公用管道施工工艺》(YG-02 )和《压力管道安装工程工业管道施工工艺》(YG-03)的有关规定执行。
5 检查和试验5.1 焊缝的检查和试验应按照设计的要求进行。
工业管道安装施工工艺标准
工业管道安装施工工艺标准精选文档TTMS system office room 【TTMS16H-TTMS2A-工业管道安装施工工艺标准1.适用范围1.1本工艺标准适用于各类工业管道的安装施工;公用工程管道安装可参照本工艺标准执行。
1.2本工艺标准属工业管道专项安装施工工艺标准,工业管道安装过程中的材料检验、管道预制、管道焊接、无损检测、热处理和管道压力试验与气密、管道吹扫与清洗、化学清洗与脱脂以及夹套管、伴热管的施工与管道防腐施工等,均应执行相应工艺标准的规定。
2.施工准备2.1材料2.1.1管材、管件和阀门及焊材,均应严格按照设计文件要求的规格、材质、等级进行选用,各种材料必须具有质量证明书或合格证。
2.1.2工业管道用各类材料必须按照相应标准验收合格,入库材料应分类摆放,并进行材料标识和检验、试验状态标识。
2.2 施工机具、设备工业管道安装施工用机具设备,由项目部依据工业管道安装施工需要进行配置,机具设备使用计划应纳入工业管道安装施工技术方案。
2.3施工技术准备2.3.1工业管道安装施工前必须进行施工图纸会审;必要时,应由设计单位进行设计技术交底。
2.3.2工业管道安装施工前,必须组织编制施工技术方案和专项工艺技术文件,并向作业人员进行施工技术交底。
2.4 作业条件2.4.1 工业管道安装前,与工业管道有关的土建工程应施工完毕,并经土建与安装单位有关人员共检合格,办理工序交接手续。
2.4.2 工业管道安装前,与工业管道相连接的设备应安装合格并固定完毕,二次灌浆已达到要求。
2.4.3工业管道安装前,已预制管段的预制质量已检查合格,无损检测和热处理工作已经完毕。
2.4.4需要在管道安装前完成的清洗脱脂和管道内防腐、衬里等工作已进行完毕并经共检合格。
3.工业管道安装3.1 工业管道安装顺序3.1.1 工业管道安装应执行先地下管后地上管、先大管后小管、先高压管后低压管、先不锈钢和合金钢管后碳素钢管、先夹套管后单体管的安装顺序原则。
压力管道焊接及焊后热处理施工工艺规范
1 适用范围本规程适用于工业管道或公用管道中材质为碳素钢、合金钢、低温钢、耐热钢、不锈钢和异种钢等压力管道的手工电弧焊、氩弧焊、二氧化碳气体保护焊及其焊后的热处理施工.2 主要编制依据2。
1 GB50236-98 《现场设备、工业管道焊接工程施工及验收规范》2。
2 DL5007—92 《电力建设施工及验收技术规范(焊接篇)》2.3 SH3501-1997 《石油化工剧毒、可燃介质管道工程施工及验收规范》2。
4 GB50235-97 《工业金属管道工程施工及验收规范》2。
5 CJJ28—89 《城市供热管网工程施工及验收规范》2.6 CJJ33—89 《城镇燃气输配工程施工及验收规范》2。
7 GB/T5117—1995 《碳钢焊条》2。
8 GB/T5118—1995 《低合金钢焊条》2。
9 GB/T983-1995 《不锈钢焊条》2。
10 YB/T4242—1984 《焊接用不锈钢丝》2.11 GB1300—77 《焊接用钢丝》2.12 其他现行有关标准、规范、技术文件。
3 施工准备3.1 技术准备3.1。
1 压力管道焊接施工前,应依据设计文件及其引用的标准、规范,并依据我公司焊接工艺评定报告编制出焊接工艺技术文件(焊接工艺卡或作业指导书)。
如果属本公司首次焊接的钢种,则首先要制定焊接工艺评定指导书,然后对该种材料进行工艺评定试验,合格后做出焊接工艺评定报告。
3.1.2 编制的焊接工艺技术文件(焊接工艺卡或作业指导书)必须针对工程实际,详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺、焊缝的质量要求、检验要求及焊后热处理工艺(有要求时)等。
3.1.3 压力管道施焊前,根据焊接作业指导书应对焊工及相关人员进行技术交底,并做好技术交底记录.3.1.4 对于高温、高压、剧毒、易燃、易爆的压力管道,在焊接施工前应画出焊口位置示意图,以便在焊接施工中进行质量监控。
3。
2 对材料的要求3.2.1 被焊管子(件)必须具有质量证明书,且其质量符合国家现行标准(或部颁标准)的要求;进口材料应符合该国家标准或合同规定的技术条件。
管道焊接工程专项施工方案
管道焊接工程专项施工方案一、项目背景管道焊接工程是工业领域中常见的一种工程,主要用于连接管道和管件。
管道焊接工程广泛应用于石油、化工、电力、造纸、冶金等行业。
在工程施工中,合理的专项施工方案对于工程质量、安全和进度具有重要意义。
二、工程概况本工程是一座化工厂的管道系统改造工程,包括原有管道的更换和新管道的安装。
管道材质主要为碳钢和不锈钢,管径范围从DN15到DN500。
管道布置形式为地埋、架空和穿墙等。
三、施工条件1. 施工地点:化工厂厂区内2. 施工环境:多为高温高压环境3. 施工条件:由于化工厂的特殊性,施工条件较为苛刻4. 施工周期:预计为3个月四、施工组织1. 项目负责人:工程项目经理2. 施工队伍:包括焊接班组、管道安装班组、验收班组等3. 施工设备:焊接机、气瓶、管道切割机、管道成型机等4. 施工材料:焊条、焊丝、管件、管道等五、施工方案1. 施工前准备工作1.1 清理施工场地1.2 检查施工设备和材料的完好情况1.3 制定安全生产计划1.4 编制施工进度计划1.5 安排人员进行安全培训和技术培训2. 管道布置和定位2.1 根据图纸和设计要求,确定管道的布置和定位2.2 在地面进行标线,确保管道的布置位置准确无误2.3 对于架空管道,需要进行支吊架的安装3. 管道切割和成型3.1 使用管道切割机对管道进行切割,确保切口平整3.2 使用管道成型机对管道进行成型,确保管道的形状符合设计要求4. 焊接工艺4.1 根据设计要求选择合适的焊接工艺4.2 根据管道材质选择合适的焊条或焊丝4.3 进行现场焊接,确保焊接接头质量符合标准5. 焊接检验5.1 对焊接接头进行目测检查5.2 进行超声波探伤和射线检测,确保焊接接头无裂纹和气孔5.3 进行压力测试,确保焊接接头的密封性6. 管道安装6.1 根据设计要求进行管道的安装和固定6.2 对于地埋管道,需要进行保温和防腐处理6.3 对于穿墙管道,需要进行密封处理,确保不会发生泄漏7. 安全监控7.1 安装安全防护设施,确保施工现场的安全7.2 安排专人进行安全监控,及时处理发现的安全隐患7.3 做好施工现场的安全标识和警示8. 竣工验收8.1 进行管道系统的功能测试,确保管道系统正常运行8.2 对焊接接头进行全面检查,确保质量符合设计要求8.3 编制竣工验收报告,提交相关部门进行验收六、安全与质量保证1. 安全保障1.1 严格执行安全生产规定,加强安全教育和培训1.2 做好施工现场的安全警示和标识1.3 严格执行焊接操作规程,确保焊接过程中的安全1.4 对焊接人员进行定期的职业健康检查2. 质量保证2.1 严格执行焊接工艺规程,确保焊接质量符合标准2.2 对于焊接接头进行全面的检查和检测2.3 编制焊接记录,进行焊接过程的跟踪和记录2.4 对管道安装进行全面检查,确保管道的安装质量符合标准七、施工进度管理1. 制定施工进度计划,明确施工任务和时间节点2. 加强施工组织和协调,确保施工进度的顺利进行3. 对施工进度进行全面的监控和跟踪,及时发现并解决施工中的问题4. 及时调整施工方案和计划,确保施工进度的顺利推进八、施工后工作1. 清理施工现场,确保施工区域的整洁2. 归档施工资料,包括施工记录、焊接记录、竣工验收报告等3. 对施工过程中的经验和教训进行总结和归档,为今后的类似工程提供参考以上就是管道焊接工程专项施工方案的具体内容,通过合理的施工组织和实施,确保工程的安全、质量和进度。
管道点焊成型工艺流程
管道点焊成型工艺流程
原材料开卷:首先,将原材料(如钢板或带钢)进行开卷。
平整:对原材料进行平整处理。
端部剪切及焊接:对原材料的端部进行剪切,并进行焊接。
活套:将原材料通过活套进行处理。
成形:将原材料通过成形机进行成形。
点焊:在成形后的管坯上进行点焊。
内外焊珠去除:去除点焊后的内外焊珠。
预校正:对去除焊珠后的管坯进行预校正。
感应热处理:对预校正后的管坯进行感应热处理。
定径及校直:对热处理后的管坯进行定径和校直。
涡流检测:对定径和校直后的管坯进行涡流检测。
切断:对检测合格的管坯进行切断。
水压检查:对切断后的管坯进行水压检查。
酸洗:对水压检查合格的管坯进行酸洗。
最终检查:对酸洗后的管坯进行最终检查。
包装:对检查合格的管坯进行包装。
管道安装焊接工程施工方案
管道安装焊接工程施工方案一、工程概述本方案以某工业项目为例,主要涉及管道安装焊接工程。
工程内容包括:工业金属管道安装、焊接、检验和验收等。
管道系统主要包括煤气管道、冷凝液排水管道、除炭空气管道、沿炉顶集气管等。
管道材质主要为碳钢,直径范围为DN50mm至DN1800mm,壁厚范围为2mm至10mm。
二、编制依据1. 施工图纸及相关技术文件:包括管道布置图、焊接工艺图、管道支吊架设计图等。
2. 国家、行业标准及规范:a) GB50235-97《工业金属管道工程施工及验收规范》b) GB50236-98《现场设备、工业管道焊接工程施工及验收规范》c) GB50461-2008《工业管道焊接质量检验与评定》d) 其他相关标准及规范。
三、施工准备1. 技术准备:对施工图纸、技术文件进行审查,编制施工方案、焊接工艺评定,并进行技术交底。
2. 设备及材料准备:根据施工需求,准备相应的施工设备、工具和材料,包括焊接设备、检验仪器、管道元件等。
3. 人员准备:组织具备相应资质的焊接人员、检验人员及施工管理人员,并进行技能培训和考核。
4. 施工现场准备:确保施工现场道路畅通、照明充足、安全防护设施完善。
四、施工流程1. 管道安装:按照施工图纸和规范要求,进行管道的预制、组装、焊接、检验和验收。
2. 焊接施工:采用合适的焊接方法、焊接材料和焊接工艺,进行管道焊接。
焊接过程中,严格执行焊接作业指导书,确保焊接质量。
3. 检验和验收:焊接完成后,对焊接接头进行外观检查、无损检测、强度试验和严密性试验,确保焊接质量符合国家标准和设计要求。
4. 管道保温:根据设计要求,对管道进行保温层施工,确保管道保温效果。
五、质量控制1. 焊接质量控制:严格执行焊接工艺规程,对焊接过程进行全程监控,确保焊接质量。
2. 材料质量控制:对进场材料进行严格的检验,确保材料质量符合国家标准和设计要求。
3. 检验和验收控制:按照国家标准和设计要求,进行管道系统的检验和验收,确保系统安全可靠。
压力管道的管道材料的焊接工艺及其要求
压力管道的管道材料的焊接工艺及其要求近年来,随着工业化程度的不断提升和科技水平的不断发展,压力管道在工业生产中得到了广泛的应用。
它在石化、煤化工、城市供水、天然气输送等领域都有着重要的作用。
而在压力管道的生产和维护中,焊接工艺是至关重要的环节之一。
因此,本文将从压力管道的管道材料出发,深入探讨其焊接工艺及其要求。
一、管道材料的常用种类在压力管道生产中,常见的管道材料主要包括碳素钢、合金钢、不锈钢、塑料、玻璃钢等。
不同的材料有着不同的特征和应用场景,因此在进行管道材料的焊接工艺时,需要针对不同的材料类型进行适当的调整。
1.碳素钢:碳素钢是市场上应用较为广泛的一种材料,具有寿命长、耐腐蚀、成本低等特点,是制造低压管道的常用材料之一。
2.合金钢:与碳素钢相比,合金钢具有更高的强度和耐腐蚀性能,因此在高压管道和危险化学品输送管道中得到广泛应用。
3.不锈钢:与其他材质相比,不锈钢的耐腐蚀性能尤为突出,而且可以抗氧化腐蚀和化学性腐蚀,其性能也越来越接近于钛合金。
4.塑料:塑料的优点在于重量轻、成本低且使用寿命长,在民用领域得到了广泛的应用,如城市自来水管道、下水道和燃气管道等等。
5.玻璃钢:玻璃钢是一种理想的轻质高强材料,可用于制造管道、储罐和雕塑等制品。
它有耐腐蚀、抗老化、防水、隔音、耐磨、透光等特性。
不同材料的焊接工艺不同,本文将以碳素钢、合金钢为例,详细探讨其焊接工艺和要求。
二、管道焊接工艺和要求1.碳素钢管道的焊接工艺及其要求碳素钢管道的焊接工艺主要有TIG焊接、MIG焊接和手工焊接等。
其中,TIG焊接比较适合焊接薄壁管材和不锈钢管材,MIG焊接则比较适合焊接大口径管道等。
碳素钢管道的焊接质量要求高,必须保证焊缝无裂纹、无夹渣、无气孔、无裂纹,同时要保证焊接工艺的稳定性和可操作性。
在焊接过程中,需要注意以下几个方面:(1)准备工作:将管材进行理顺、测量尺寸、除锈、剃毛等处理,以保证管材表面干净整洁。
GB50236现场设备工业管道焊接工程施工及验收规范
GB50236现场设备工业管道焊接工程施工及验收规范GB -97现场设备、工业管道焊接工程施工及验收规范》1.总则为了保证工程建设施工现场设备和工业金属管道焊接工程的质量,制订本规范。
本规范适用于碳素钢、合金钢、铝及铝合金、铜及铜合金、工业纯钛、镍及镍合金的手工电弧焊、氩弧焊、二氧化碳气体保护焊、埋弧焊和氧乙炔焊的焊接工程施工及验收。
本规范不适用于施工现场组焊的锅炉、压力的焊接工程。
焊接工程的安全技术、劳动保护应执行国家现行的方针、政策、法律的有关规定。
焊接工程施工除应执行本规范的规定外,尚应执行国家现行有关标准、规范的规定。
2.通用规定设计文件标明母材、焊接材料、焊缝系数及焊缝坡口的形式,并对焊接方法、焊前预热、焊后热处理及焊接检验提出要求。
施工单位应具备符合规定的焊接技术人员、焊接质检人员、无损探伤人员、焊工和焊接热处理人员。
焊接人员及其职责应符合规定,包括焊接技术人员、焊接质检人员、无损探伤人员、焊工和焊接热处理人员。
其中,焊接技术人员应由中专及以上专业学历、有1年以上焊接生产实践的人员担任,负责焊接工艺评定、编制焊接作业指导书和焊接技术措施、指导焊接作业、参与焊接质量管理、处理焊接技术问题、整理焊接技术资料。
焊接质检人员应由相当于中专及以上文化水平、有一定的焊接经验和技术水平的人员担任,负责对现场焊接作业进行全面检查和控制、确定焊缝检测部位、评定焊接质量、签发检查文件、参与焊接技术措施的审定。
无损探伤人员应由国家授权的专业考核机构考核合格的人员担任,并应按考核合格项目及权限,从事焊接检测和审核工作,根据焊接质检人员确定的受检部位进行检验、评定焊缝质量、签发检验报告,对外观不符合检验要求的焊缝应拒绝检验。
焊工必须按规定的焊接作业指导书主焊接技术措施进行施焊,当遇至工况条件与焊接作业指导书及焊接技术措施的要求不符合时,应拒绝施焊。
焊接热处理人员应经专业培训,按规范、焊接作业指导书及设计文件中的有关规定进行焊缝热处理工作。
工业管道碳钢焊接工艺标准
工业管道碳钢焊接工艺标准1、使用范围:本工艺标准适用于承建工程中的碳钢16Mn等非低温钢管材类采用氩弧焊和焊条电弧焊的焊接。
2、施工准备2.1材料要求:2.1.1施工现场应配有符合要求的固定焊条库或流动焊条库。
2.1.2焊材必须具有质量证明书或材质合格证,焊材的保管、烘干、发放、回收严格按《压力管道质保手册》中有关规定执行,焊条的烘干工艺按生产厂家说明书提供的参数进行,如无则按以下参数进行烘干:2.1.3焊丝使用前,应去除表面的油脂、锈等杂物。
2.1.4保温材料性能应符合预热及其热处理要求。
2.2机具要求:2.2.1焊机为直流焊机,焊机完好、性能可靠、双表指示灵敏。
2.2.2预热及热处理的设备完好,性能可靠,检测仪表在校准周期内2.2.3焊工所用的焊条保温筒,刨锤、钢丝刷齐全。
2.2作业条件2.2.1人员资格:焊工必须持有相应施焊对象的合格证。
2.3.2环境条件:施焊前应确认环境符合下列要求:a )风速:焊条电弧焊小于8m)ZS;氩弧焊小于2m/Sb )相对湿度:相对湿度小于90%c )坏境温度:当环境温度小于0C时,对不预热的管道焊接前应在始焊处预热15C以上,当环境温度低于-10 C时,必须采取保暖措施。
当坏境条件不符合上述要求时,必须采取挡风、防雨等有效保护措施。
3、焊接3.1焊接坡口形式及对口要求见:QDICC/QB126-20023.2组对时质量要求:内壁整齐,其错口量不超过下列规定:SHA 级管道小于0.5mmSHB级管道不超过1mm其它管道小于1.5mm。
组对前应打磨坡口及两侧各20mm范围内油污、铁锈等,直至露出金属光泽。
3.3焊接方法:1 )管径小于等于DN50的采用氩弧焊进行焊接;2 )管径大于DN50的管道采用氩弧焊打底,焊条电弧焊盖面。
3 )承插或角焊缝采用焊条电弧焊进行焊接。
4 )对有熔透性要求的接管焊缝采用氩弧焊打底、焊条电弧焊盖面,对非熔透性接管焊缝采用焊条电弧焊进行焊接。
化工工艺管道施工焊接方案
目录1、概述 (2)2、编制依据及验收规范 (2)3、施工准备 (2)4、焊接施工工序 (4)5、施工技术要求 (6)6、焊后热处理 (13)7、质量检查 (16)8、焊缝返修 (18)9、焊接质量保证体系 (19)10、安全施工技术要求 (22)11、工艺管道施工工作危害分析(JHA)记录 (24)12、管道焊接材料选用及工艺要求表 (27)13、管道焊接焊接工艺评定一览表 (28)14、工艺工艺卡 (29)1、概述1.1工程概况化工厂的工艺管道焊接,管道材质有碳钢、不锈钢及铬钼合金钢,该装置工艺管道全部采用工厂化预制加工,现场分段安装。
管道焊接的主要工程量见表1。
管道焊接工程量表12、编制依据及验收规范2.1《工业管道工程施工及验收规范》 GB50235-97 2.2《现场设备工业管道焊接施工及验收规范》 GB50236-98 2.3《石油化工剧毒、可燃介质管道工程施工及验收规范》及一号增补 SH3501-2002 2.4《石油化工工程铬钼耐热钢管道焊接技术规程》 SH/T3520-2004 2.5《石油化工铬镍奥氏体钢、铁镍合金和镍合金管道焊接规程》SH/T3523-1999 2.4《石油化工不锈钢复合钢焊接规程》 SH/T3527-1999 2.6《石油化工建设工程项目交工技术文件规定》 SH/T 3503—20072.7《工艺管道》 ASME B31.33、施工准备3.1人员准备3.1.1焊工担任管道焊接的焊工必须经过焊接基本知识和实际操作技能的培训,并取得相应的锅炉压力容器压力管道焊工考试合格证及经并经项目质量部考试合格,具备颁发的焊工上岗证,才能进入施工现场焊接作业;施焊前应参加焊接方案的技术交底,掌握本项目焊接工艺的技术要点、难点,严格遵守工艺纪律;相应的焊工合格项目见焊接工艺卡。
3.2焊接检验人员要求3.2.1从事焊接质量检验的人员应具有一定的实践经验和技术水平。
3.2.2焊缝无损探伤必须由经专业技术培训和考核合格的专业人员担任,评片应由取得锅炉压力容器检验II级资格证书的人员担任。
管道作业指导书-01碳钢管道的焊接
焊接极性
正接
焊材牌号
E4303/H08Mn2Si
焊条烘烤温度
150℃
保温时间
1h
坡口型式/角度
V 型/60°±5°
组对间隙 坡口钝边
2.0~3.0 ㎜ 0.5~1 ㎜
图示:δ壁厚;α坡口角度;d直径;p钝边;b间隙
焊接层次
1
2
3
4
5
6
焊接方法
GTAW
SMAW
SMAW
焊丝/焊条直径(mm)
2.5
3.2
3.2
焊接电流(A)
90~95
100~120 95~120
焊接电压(V)
20~22
22~24
22~24
焊接速度(mm/min) 50~80
70~100
60~80
钨极/直径(mm) Wce-20/2.4
/
/
气体/流量(L/min) 8~10
/
/
预热温度(℃)
/
/
/
备注:1.组对前,坡口及附近不少于20㎜打磨清理干净; 2.单面焊双面成型,内壁焊缝无焊瘤、无未焊透等缺陷); 3.焊缝外观成型顺直、圆滑过渡,飞溅物清理干净; 4.做焊接记录和焊缝标识。
当焊接接头有超标缺陷时,必须进行返修,并应遵守下列规定: 7.3.1 焊缝返修应由持有相应合格的项目的焊工担任。 7.3.2 对于不合格的焊接接头,应查明原因,再进行返修。返修后还应重新进行检验。
CEFOC
5
碳钢管道的焊接
发行日期
2015.07.25
生效日期
编号 版本 页码 2015.07.24
作业指导书
6.3.3 管子或管件组对时,内壁应齐平,内壁错边量不宜超过管壁厚度的 10%,且不大于 2mm。 6.3.4 焊件不得进行强行组对。 6.3.5 焊件组对时应垫置牢固,并应采用措施防止焊接过程中产生附加应力和变形。 6.4 定位焊 6.4.1 焊接材料、焊接工艺应与正式施焊相同。 6.4.2 定位焊必须根部焊透,焊缝的长度和间距,应能保证焊缝在正式施焊过程中不致开裂。 6.4.3 定位焊后立即检查,如有缺陷应立即清除,重新点焊。 6.4.4 所用工卡具材质与母材相同或同一类别号。拆除工卡具时不应损伤母材,拆除后应将
工业管道施工技术
工业管道施工技术一、工业管道种类与施工程序1.工业管道的种类工业管道的类别很多,按管道的材质、输送的介质以及介质的参数(压力、温度)不同可划分为以下几类:1)按管道材质分类工业管道可分为金属管道和非金属管道。
其中非金属管道又可分为无机非金属材料管道和有机非金属材料管道。
例如:铸铁管、碳钢管、不锈钢管、合金钢管、钛管铜管、铝管等属于金属材料管道;混凝土管、石棉水泥管、陶瓷管等属于无机非金属材料管道;塑料管、玻璃钢管、橡胶管等属于有机非金属材料管道。
2)按管道设计压力分类按管道设计压力可分为:真空管道、低压管道、中压管道、高压管道和超高压管道等。
工业管道输送介质的压力范围很广,可从负压到数百兆帕。
设计压力是工业管道分级的主要参数,一般按表1的压力范围进行分类。
表1 工业管道按设计压力分类3)按管道输送介质的设计温度分类按管道输送介质设计温度可分为:低温管道、常温管道、中温管道和高温管道等。
工业管道输送介质的温度范围很大,可作为工业管道分类、分级的重要参数。
各行业按设计温度分类的界限存在差异,表2为一种较为常见的分类方法。
表2 工业管道按输送介质设计温度分类4)按管道输送介质的性质分类按管道输送介质的性质可分为:给水排水管道、压缩空气管道、蒸汽管道、氢气管道、氧气管道、乙炔管道、燃气管道、燃油管道、剧毒流体管道、有毒流体管道、酸碱管道、制冷剂管道、净化纯气管道、除盐水管道等。
2.工业管道的施工程序与验收文件1)工业管道安装的施工程序工业管道安装一般施工程序:测量定位→支架制作安装→管道加工(预制)、安装→管道试验→防腐绝热→管道吹扫、清洗→系统调试及试运行→竣工验收。
2)工程交接验收文件(1)技术文件管道元件的产品合格证、质量证明文件和复检、试验报告。
管道安装竣工图、设计修改文件及材料代用单。
施工检查记录。
无损检测和焊后热处理的管道,在管道轴测图上准确标明焊接工艺信息。
例如:焊缝位置、焊缝编号、焊工代号、无损检测方法、无损检测焊缝位置、焊缝补焊位置、热处理和硬度检验的焊缝位置等。
