4.稳压部分主要由三端可调集成稳压电路LM317和LM337组成。为
使输出电压在一定范围内可调，LM317、LM337控制端通过可调电位 器接地，为提高调节精度，保证输出电压连续可调，电路中RP选用精 密可调电位器。
（一）分析双路可调直流稳压电源电路结构和工作原理
双路可调直流稳压电源电路由电源输入变压器、整流电 路、滤波电路、稳压电路四部分组成。
1.变压器为次级线圈中心抽头双输出降压变压器，将输入的220V 交流电转变为满足电路需要的大小相等、极性相反的一对输出电压。
2.整流电路采用单相桥式整流电路。为减小整流二极管从导通到截 止的反向恢复时间，本电路采用具有超快恢复特性的MUR220整流二极 管，每只整流二极管并联一支0.01uF的无极性电容器，提高电源抗高频 干扰的能力。
1.元器件识别与检测
(1)正确选择元器件； (2)元器件分类按序号摆放； (3)用万用表检测元器件质量； (4)多余的元器件装回元器件袋。
2.元器件安装、焊接
(1)根据印刷板安装要求对元器件引脚成形； (2)安装元器件：正确安装元器件，安装次序先低后高、先小后大、 先中央后四周，元件体位置居中、高度适当、标识清晰可见； (3)焊接引脚：焊点大小适宜、高度适当、形状合标、色泽明亮； (4)引脚剪切：剪脚留头。
根据给定的电路原理图，分析电路结构组成、元器件作用 及电路功能。
1.三端可调集成稳压电路LM317、LM337
LM317/LM337为三端可调集成稳压电路，电压输出范围是±1.25V～ ±37V，其中LM317为正电压输出，LM317为负电压输出，负载电流最大 为1.5A。LM317/LM337的使用非常简单，仅需两个外接电阻来设置输出电 压，并且输出电压连续可调。
双路直流稳压电源
《电子技术课程设计》实训报告题目双路直流稳压电源实训报告评语等级：评阅人：职称：年月日一、实训目的1、培养动手能力，在实践中加强对理论知识的理解。
2、掌握对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程的方法。
3、掌握查找及排除电子电路故障的常用方法。
4、学习使用proteus、protel电路仿真与设计软件，动手绘制电路图。
二、实训设备及仪器1、电烙铁：焊接的元件多，所以使用的是外热式电烙铁，功率为30 w ，烙铁头是铜制。
2、螺丝刀、镊子等必备工具以及练习焊接时用的铜丝。
3、锡丝：由于锡熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。
4、松香，导线，剥线钳等其它需要用到的工具。
5、相关实验项目所需的电路板，电子元件等。
三、实训要求1、识别不同的电子元器件的规格和种类，熟练掌握焊接技术。
2、按照电路图设计合理安排元器件的位置，连接好电路，对接口进行焊接，完成对指定功能的测试。
未达到测试要求的重新调试，直至排除故障。
四、实训电路设计1、电路设计框图直流稳压电源包括电源变压器、整流电路、滤波电路、稳压电路组成。
其框图如下：波形的变化变压器输出的信号 整流之后的信号滤波之后的信号稳压之后的信号各部分的作用电源变压器部分：直流电源的输入为220v的电网电压，因而需要经过电源变压器降压之后，再对交流电压进行处理。
整流电路部分：变压器副边电压通过整流滤波电路从交流电压变为直流电压，即将正弦波电压转换为单一方向的脉动电压。
滤波电路部分：为了减少电压的脉动，需要通过低通滤波电路，是输出电压平滑。
稳压电路部分：是输出直流电压基本不受电网波动和负载电阻变化的影响，从而获得足够高的稳定性。
2、部分电路设计变压器部分：图1变压器使用双端输入三端输出变压器可以实现输出正负电压，变压器规格为单相220V输入三端输出12V、30W的变压器。
整流电路部分：图2整流电路将交变电压转变成单向脉动直流电，常用的整流电路有单相桥式整流电路，单相桥式整流电路与半波整流电路相比，在相同的变压器副边电压下，对二极管的参数要求一样，并且还具有输出电压高、变压器利用率高、脉动小等优点，因此在设计中常采用单相桥式整流电路。
实验室用直流稳压电源

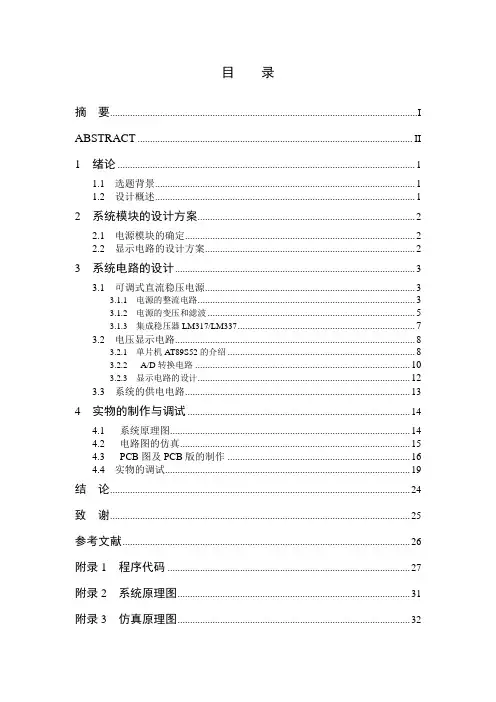

目录摘要 (I)ABSTRACT (II)1 绪论 (1)1.1 选题背景 (1)1.2 设计概述 (1)2 系统模块的设计方案 (2)2.1 电源模块的确定 (2)2.2 显示电路的设计方案 (2)3 系统电路的设计 (3)3.1 可调式直流稳压电源 (3)3.1.1 电源的整流电路 (3)3.1.2 电源的变压和滤波 (5)3.1.3 集成稳压器LM317/LM337 (7)3.2 电压显示电路 (8)3.2.1 单片机AT89S52的介绍 (8)3.2.2 A/D转换电路 (10)3.2.3 显示电路的设计 (12)3.3 系统的供电电路 (13)4 实物的制作与调试 (14)4.1 系统原理图 (14)4.2 电路图的仿真 (15)4.3 PCB图及PCB版的制作 (16)4.4 实物的调试 (19)结论 (24)致谢 (25)参考文献 (26)附录1 程序代码 (27)附录2 系统原理图 (31)附录3 仿真原理图 (32)实验室用稳压电源的设计与实现摘要电子设备在社会生活中得到了越来越广泛的应用，需要直流稳压电源的电子设备也越来越多，所以探讨直流稳压电源设计过程很有必要性。
本设计主要设计的是实验室用稳压电源，该电源只输出直流电压，并且要求双路输出可调。
电源主要包括变压器变压、桥式整流电路、滤波电路、可调式稳压电路、电压显示及其供电电源等部分组成。
本文主要介绍了直流稳压电源的方案选取、显示电路及供电电源的设计、实物制作调试、直流稳压电源的硬件电路。
其中整流部分采用桥式整流，稳压部分采用集成稳压块LM317/LM337，对稳压块设置外围电路可实现电压的输出调节，使用芯片ADC0804转换输出电压为数字信号，然后利用单片机AT89S52控制显示输出，但AT89S52在仿真软件proteus中并不存在，可使用功能与引脚与其相同的AT89C52代替。
使用单片机设计显示电路，可使电路简单灵活，易于实现，显示精度较高，而且符合设计要求，是市场上广泛采用的电压显示方式。
双路直流稳压电源电路工作原理
双路直流稳压电源电路工作原理双路直流稳压电源，这个名字听起来就像是个复杂的科学实验，但其实它就像你家里的电灯开关，简单又实用。
想象一下，你的家里有各种电器，每个电器都需要特定的电压来工作。
电压太高，电器就像吃了辣椒，受不了；电压太低，电器又像打了折扣，效果差。
于是，稳压电源就像是一个忠实的管家，负责把电压调到合适的档次，让一切都运转如飞。
这个电源可分为两个输出通道，每个通道都能独立工作。
就好比一个家里有两条水管，一条用来浇花，另一条用来洗车。
你可以根据需要调节水流的大小，让花儿喝足水，又能把车子洗得闪闪发光。
双路直流稳压电源就是这么灵活，既能满足多种设备的需求，又能确保电压稳定，绝对不会让你在关键时刻掉链子。
它是怎么工作的呢？其实原理并不复杂。
电源把交流电转化为直流电，就像把生的食材变成熟的美味。
然后，电源内部的稳压器开始工作，调节输出电压。
这个稳压器就像一个厨师，严格把控火候，确保每道菜都能完美呈现。
无论输入电压如何波动，输出电压总是稳稳的，就像一位老练的舞者，不管音乐如何变化，都能跟得上节奏。
电源的核心部件是变压器和整流电路。
变压器就像一位技艺高超的魔术师，可以把高压电转变为低压电。
整流电路则负责把交流电变成直流电，听起来很高大上，但其实就是把电的方向调整过来，让它乖乖听话。
之后，再通过滤波器，去掉电流中的杂音，确保输出的电流干净利落。
这就像是给电流洗了个澡，让它焕然一新。
稳压电源的优势也不容小觑。
它能提供稳定的电压，这样一来，设备工作得更加高效，不容易出现故障。
双路设计让你在使用时可以灵活选择，想用哪一路就用哪一路，根本不用担心电压不够用。
就像上了快车道，开车都轻松多了，出行不再堵心。
使用稳压电源也得注意一些小细节。
比如，尽量避免过载使用。
想象一下，如果你硬要给一个小电器接上超大功率的电源，就像让它吃了过多的美食，肯定消化不良，甚至会“生病”。
所以，使用时一定要根据电器的需求来调整输出电压，确保安全第一，避免不必要的损失。
双路直流稳压电源的使用操作方法
双路直流稳压电源的使用操作方法
双路直流稳压电源是一种常见的电子设备，用于提供稳定的直流电压和电流，适用于各种电子实验和测试。
以下是双路直流稳压电源的使用操作方法：
1. 先将电源插头插入交流电源插座并开启电源开关，此时电源会发出嗡嗡声，表示正常工作。
2. 调节电源的输出电压和电流，先将开关调整到OFF状态，然后选择需要调节的通道(如CH1)，用旋钮调节输出电压和电流，直到达到所需值，然后开启开关即可。
3. 如果需要同时使用两个通道(如CH1和CH2)，则可以将两个通道的电压和电流分别调节到所需值，然后开启开关。
4. 在使用电源的过程中，应注意保持通道之间的独立，避免短路和电压过高等情况。
5. 使用结束后，先将开关调整到OFF状态，然后拔掉电源插头。
总之，使用双路直流稳压电源需要注意安全，并根据实际需求合理调节输出电压和电流，以保证测试和实验的可靠性和准确性。
- 1 -。
基于LM317LM337的连续可调直流稳压电源
基于LM317、LM337的连续可调直流稳压电源为了方便配合以后的电路板，我特意的制作了双路输出连续可调直流稳压电源，经过查找资料，比较多种电源方案后，最终确定采用以LM317、LM337为核心的双电源方案，其电压连续可调。
内置有多重保护电路，该电源内阻小，电压稳定，噪声极低，输出纹波小。
虽然功率较小，但是用于给一般的电子小制作供电也足够了，况且其输出电压连续可调，使用起来十分方便。
LM317的封装图LM337的封装图稳压管LM317的内部原理图稳压管LM337的内部原理图一、工作原理本直流电源由电源、滤波、保护、稳压等四个基本模块组成，如图I框图所示，其电路图如图II所示，PCB图如图III所示。
图I图II图III图IV电源实物图图V电源实物图1、电源变压器采用降压变压器，将电网交流电压220V变换成需要的交流电压。
此交流电压经过整流后，可获得电子设备所需要的直流电压。
2、整流电路利用单相桥式整流电路，把50Hz的交流电变换为方向不变但大小仍有脉动的直流电。
其优点是电压较高、纹波电压较小，变压器的利用率高。
本电路用4个Diode IN4007做成一个全桥整流，电流大，配合本电路的大滤波电容，使得本电源的瞬间大电流的供电特性好、噪声小、反映速度快、输出纹波小。
3、滤波电路采用电容滤波电路，将整流电路输出的脉动成分大部分滤除，得到比较平滑的直流电。
本电路采用4个2200UF/25V的电解电容两两并联使输出电压更加平滑，电源瞬间特性好，适合带感性负载，如电机的启动。
两个并联的2200V电容同时并联了一只0.1UF的瓷片电容，滤去高频干扰，使输入到集成电路的直流电尽可能的平滑和纯净。
4、稳压电路由LM317输出正电源，LM337输出负电源。
LM317和LM337均使用了内部热过载，包含过流保护、热关断和安全工作区补偿等完善的保护电路，使得电源可以省去保险丝等易损耗器件。
5、保护电路因为线性电源发热量较大，所以本电路在制作的时候覆了地，用于帮助散热。
龙威TPR-3002-2D双路可调数显直流电源电路图
深圳易吧网上电子城
/bbs/thread-146067-1-1.html
治痔疮 到宁波友好医院 北京肛肠专家长期亲诊亲治,20分钟治疗 痔疮,无 需开刀,安全有效,无痛苦.
苏州托普升降机 服务好价更优 具有国家特种设备制造许可证B级 可为客户定 制,产品远销国内外！
Google 提供的广告 Google 提供的广告
2010-11-4
页码，4/6
小 中 大 4#
注册会员 发短消息 当前离线
sze8
银牌会员 发短消息 当前离线
加为好友 加为好友
TOP
发表于 2010-10-26 21:45 只看该作者
小 中 大 5#
是很复杂啊。。看的人头晕。 不过既然是工厂批量生产，上市大量销售的机型，相信从电路结构、生产工艺、成本考量、稳定性等多方面都是经过确认的了。没哪家工厂不愿意删繁就简，更省事地造产品的。龙威 的这种机型，也只能算是价格实惠的实用型产品吧。应该是不会用高成本的复杂电路的。 补上这个原理框图看起来就简单省事了。呵呵。顺便也上个实物靓照。看起来直观一些。。
2010-11-4
龙威TPR-3002-2D双路可调数显直流电源电路图 - 〓电源技术专区〓 - 矿石收音机论坛 - Powered by Discuz!
页码，3/6
qteng
深圳易吧网上电子城 淘宝四钻店/
发表于 2010-10-24 14:49 只看该作者
[ 本帖最后由 泰山鸿润 于 2010-10-29 21:42 编辑 ]
双路输出直流稳压电源
直流稳压电源设计双路输出直流稳压电源1．摘要1.1功能说明：通过四个控制按钮实现两路输出电压，可以对输出电压进行设定，显示值与输出电压值的误差不超过10mv。
并可通过按键实现最高电流设定，进行过流保护。
具体描述如下：按键：按键1：左右设定时切换。
按键2：电压电流设定时切换。
按键3：设定值增加按键。
按键4：设定值减小按键。
显示(三位半LED）：LED1：第一路的显示，电压设定时显示电压，电流设定时显示电流，正常工作时显示电压。
LED2：第二路的显示，电压设定时显示电压，电流设定时显示电流，正常工作时显示电压。
a)基本组成本直流电源由四个基本模块组成：电源部分，控制部分，功率放大部分，数字显示输出电流电压电路。
采用硬件电路和单片机的编程控制，实现了在传设计一个电压在-18-+18V，电流0-2 A可调的双路直流稳压电源。
实现传统基本直流稳压电源的突破和创新-电压电流的连续可调的和过压过流流保护。
电源变压器：采用降压变压器将电网交流电压220V变换成复合需要的交流电源。
此交流电压经过整流后可获得电子设备所需要的直流电压。
整流电路：利用单相桥式整流电路把方向和大小都大小都变化的50Hz的交流电变换为方向不变但大小仍有脉动的直流电。
其优点是电压较高，纹波电压较小，整流二极管所承受的最大反向交流电流流过，变压器的利用率高。
滤波电路：利用储能元件-电容C两端的电压不能突变的性质，采用RC滤波电路将整流电路输出的脉动成分大部分滤除，得到比较平滑的直流电。
稳压电路：使整流滤波后的直流电压不随交流电网和负载的变化扰动而变化控制电路：为适应不同场合的需要而将电压电流置为可调。
保护电路：当电压电流过大超过量程利用单片机控制清零来实现电路保护。
数字显示部分：采用三位半的LED数字显示，挺高了精度和准确性，从而克服了模拟表头的造成的读数误差。
利用8032单片机控制，可以实现精度。
由于采用大量高性能的集成模块，从而简化了电路的结构，突出了电源变换问题中的关键部分。
双路可调集成直流稳压电路实验报告
双路可调集成直流稳压电路实验报告实验目的：1.了解双路可调集成直流稳压电路的基本原理；2.掌握双路可调集成直流稳压电路的性能特点；3.学习使用示波器测量直流稳压电路的输出波形。
实验原理：双路可调集成直流稳压电路是由两个单路可调稳压电路组成的，通过控制电流反馈以及电压稳压二极管，能够实现稳定的输出电压。
其中，电压稳压二极管能够在一定范围内保持输出电压恒定，而电流反馈则能够对电路中的负载变化进行实时调节，以维持输出电压稳定。
实验设备：1.双路可调集成直流稳压电路实验板；2.直流电源；3.示波器；4.多用表。
实验步骤：1.将实验板与直流电源连接，调整直流电源的输出电压为10V；2.将示波器的探头连接到实验板的输出端，打开示波器并调节合适的量程；3.启动实验板，并将两个可调稳压电路的输出电压分别设为5V；4.调节实验板上的负载开关，改变电路的负载，观察示波器上的输出波形变化；5.根据实验结果，分析双路可调集成直流稳压电路的输出波形特点。
实验结果与分析：通过实验观察发现，双路可调集成直流稳压电路在不同负载下，输出波形基本保持恒定且稳定，电压变化较小。
实验结果表明，双路可调集成直流稳压电路具有较好的稳压性能，能够满足实际应用中对电源稳定性的要求。
实验结论：通过实验验证了双路可调集成直流稳压电路的稳压性能，实验结果表明该电路可以在不同负载下稳定输出电压。
该电路具有较好的稳定性能，可以在实际应用中供电设备提供稳定的直流电源。
实验心得：通过本次实验，我对双路可调集成直流稳压电路有了更深入的了解。
实验过程中，我学会了使用示波器测量输出波形，并通过观察波形分析电路的性能。
通过实际操作，我对电路的稳压原理和工作原理有了更直观的认识，增强了我的学习兴趣和实践能力。
这次实验的收获对我今后的学习和研究具有重要意义。
DF1731SB3A 可调式直流稳压、稳流电源 说明书
附录 常用电子仪器的使用说明附录1 DF1731SB3A可调式直流稳压、稳流电源一、概述DFl731SB3A是由二路可调输出电源和一路固定输出电源组成的高精度电源。
其中二路可调输出电源具有稳压与稳流自动转换功能，其电路由调整管功率损耗控制电路、运算放大器和带有温度补偿的基准稳压器等组成。
电源输出电压能从0～标称电压值之间任意调整；在稳流状态时，稳流输出电流能从0～标称电流值之间连续可调。
二路可调电源间又可以任意进行串联或并联，在串联和并联的同时又可由一路主电源进行电压或电流(并联时)跟踪。
串联时最高输出电压可达两路电压额定值之和、并联时最大输出电流可达两路电流额定值之和。
另一路固定输出5V电源，控制部分是由单片集成稳压器组成。
三组电源均具有可靠的过载保护功能，输出过载或短路都不会损坏电源。
二、面板各部件的作用图附录1.1 DFl731SB3A可调式直流稳压、稳流电源面板图1.数字表：指示主路输出电压、电流值。
2.主路输出指示选择开关：选择主路的输出电压或电流值。
3.从路输出指示选择开关：选择从路的输出电压或电流值。
4.数字表：指示从路输出电压、电流值。
15.从路稳压输出电压调节旋钮；调节从路输出电压值。
6.从路稳流输出电流调节旋钮：调节从路输出电流值。
(即限流保护点调节)7.电源开关：当此电源开关被置于“ON”时(即开关被揿下时)，机器处于“开”状态，此时稳压指示灯亮或稳流指示灯亮。
反之，机器处于“关”状态(即开关弹起时)。
8.从路稳流状态或二路电源并联状态指示灯：当从路电源处于稳流工作状态时或二路电源处于并联状态时，此指示灯亮。
9.从路稳压状态指示灯：当从路电源处于稳压工作状态时，此指示灯亮。
10.从路直流输出负接线柱：输出电压的负极，接负载负端。
11.机壳接地端：机壳接大地。
12.从路直流输出正接线柱：输出电压的正极，接负载正端。
13.二路电源独立、串联、并联控制开关。
14.二路电源独立、串联、并联控制开关。
双路输出可调直流稳压电路工作原理
双路输出可调直流稳压电路工作原理
嘿，朋友们！今天咱就来好好唠唠双路输出可调直流稳压电路工作原理。
你想啊，这双路输出可调直流稳压电路就像是一个超级厉害的电力管理员！比如说，咱家里的各种电器，那就是它要照顾的“小家伙们”。
一路电流就像个勤劳的大哥，稳稳地给重要的电器提供着稳定的电力；而另一路就像个灵活的小弟，可以根据需要随时调整，多牛啊！
它的工作原理呢，其实不难理解。
