电路故障分析
1、先根据题给条件确定故障是断路还是短路
（1）两灯串联时，如果只有一个灯不亮，则此灯一定是短路了，如果两灯都不亮，
则电路一定是断路了；
（2）两灯并联，如果只有一灯不亮，则一定是这条支路断路，如果两灯都不亮，则
一定是干路断路。

在并联电路中，故障不能是短路，因为如果短路，则电源会烧坏
2、根据第一步再判断哪部分断路或短路。

两灯串联：
故障为短路时，则：
若电压表无示数，则电压表所测的灯泡短路；
若电压表有示数，则电压表所测的灯泡正常，另一只灯泡短路。

故障为断路时，则：
若电压表有示数，则电压表所测的灯泡短路；
若电压表无示数，则电压表所测的灯泡正常，另一只灯泡断路。

例1：L1 与 L2 串联在电路中，电压表测 L1 两端电压，开关闭合后，发现两灯都不亮，电压表有示数，则故障原因是什么？
解：两灯都不亮，则一定是断路。

电压表有示数，说明电压表两个接线柱跟电源两极相连接，这部分导线没断，那么只有 L1 断路了
例2：L1 与 L2 串联在电路中，电压表测 L1 两端电压，开关闭合后，发现只有一个灯亮，且电压表无示数，则故障原因是什么？
解：只有一灯亮，则一定是短路。

电压表无是示数，说明电压表所测的用电器两端无电阻，故 L1 短路。

注：如果碰上了电流表和电压表，就把电压表当开路，电流表当导线。

此处要注意的是，电压表只是看做开路，并不是真的开路。

初中物理常见电路故障分析方法精讲

初中物理常见电路故障分析方法精讲1.观察电路：当发现电路故障时，首先要仔细观察电路的整体情况，包括电源、导线、电阻等元件是否正确连接，是否有明显的损坏或松动。

检查是否存在电路的明显短路、开路或接触不良等问题。

2.逐个分析元件：针对电路中每一个元件，逐个进行分析。

首先检查电源是否正常工作，电源的电压是否稳定，电池的电量是否充足等。

接下来检查导线是否完好，导线是否有损坏或接触不良的情况，尤其是导线的两端是否正确连接到相应的元件上。

3.判断开路故障：如果电路中有开路故障，首先确定是否有元件没有正确连接或接触不良。

如果检查发现元件连接良好，可以使用万用表或者电路测试仪等工具，逐个测试电路中的元件是否损坏。

当电流不能正常通过一些元件时，很可能该元件存在开路故障。

4.判断短路故障：如果电路中有短路故障，首先要检查是否有两根导线之间的直接接触或者导线与其他元件之间的接触。

如果排除了接触问题，可以采用以下方法进行判断：-通过观察发现是否有元件损坏或烧毁的痕迹，短路现象常常伴随着明显的热量和焦糊味。

-使用万用表等仪器进行电阻测量，如果电路的电阻远远小于正常范围，说明可能存在短路故障。

-逐个拆卸电路中的元件，重新连接电路，判断电路是否能正常工作。

当电路能正常工作时，之前的元件可能存在短路故障。

5.判断接触不良故障：当电路中出现信号不通或者电阻变大的情况，很可能是存在元件之间接触不良的问题。

可以采用以下方法进行判断：-使用钳子或者镊子等工具，小心地挤压或者移动元件的接触部分，观察电路是否会出现变化。

如果电路能正常工作，说明存在接触不良的故障。

-使用万用表等测量工具进行电阻测量，逐个测试电路中的元件的导通情况，判断是否存在接触不良的问题。

通过以上步骤细致地分析电路故障，可以提高排除故障的效率，并帮助学生更好地理解电路原理和问题解决的方法。

初中物理常见电路故障分析方法精讲资料

初中物理常见电路故障分析方法精讲在电学中，用电器不工作、突然变亮变暗或变暗或者电表示数异常等，统称为电路故障。

如下图电源会被烧坏部分短路，被短路的用电器不工作，电路有电流短路电路故障整体短路，所有用电器均不工作，电路有电流且较大断路（开路）电路故障分析思路：1. 是什么？ 2.在哪里? 3.怎么分析？（一）电路断路分析1.电压表法：将电压表并接到接到可能发生开路的地方，用电压表把电路连通，电压表有示数，而且它的示数等于___________。

但电路中的灯___，电流表_______示数.是开路, 并接电压表，电压表有示数断路在接点内且接近电源电压例1.如图电路中，电源电压为3伏。

当开关K 闭合时，两灯泡都不发光，且电压表V 的示数为3伏。

产生这一现象的原因可能是 ( )(A)灯L1短路 (B)灯L2短路(C)灯L1开路 (D)灯L2开路解析：两灯不亮无电流，是开路并接电压表，电压表最大示数 3V断路在接点内，L1断路（开路）了如图1所示的电路，闭合开关S表进行测量，结果是，则此电路的故障可能是（）A. 开关S 接触不良B. 小灯泡灯丝断了C. d 、e 间出现断路D. e 、f 间出现断路2.导线法：把一根导线并接到可能发生开路的地方，电路被连通，可以观察到_______有示数， _______发光。

并接导线，电流表有示数，灯亮路在接点内例2.如图所示电路，闭合开关时，发现电流表指针几乎没有偏转。

某同学拿一根导线去查找电路故障，他将导线并接在bc 、 cd 、ed 两端时，电流表指针没有发生偏转；将导线并接在ab 两端时，发现电流表指针发生了偏转，由此可知电路故障可能是( )A ．e 点断路B ．L1开路C ．电流表短路D ．L2开路3.灯泡法：灯泡法：将灯泡并接到可能发生开路的地方，电路被接通，可以观察到电流表_______, 灯泡____________。

V U U U V U de bd ab ae 3003====，，，资料收集于网络，如有侵权请联系网站删除小结：无电流，断路有电流，灯亮断路在接点内（二）电路短路分析：在电路断路故障中，常常表现为局部短路，其判断常用电压表法：电压表法：将电压表并接到可能发生局部短路的地方，电压表________示数小结：电路有电流，电流较大，短路无示数路在接点内例3：如图电路中，电源电压为6伏。

(完整)初中物理电路故障分析方法

电路故障的种类及判断方法一、电路故障及其种类：1、电路故障：电路连接完成后，闭合开关通电时，发现整个电路或者部分电路无法正常工作的现象叫电路故障；2、电路故障类型，主要有两种，短路和断路。

断路原因：元件损坏、接触不良短路：分为电源短路和局部短路两种。

CD电源短路：指电流不经过用电器而直接从电源的正极回到负极。

电源短路，有如下图两种情况，一种是开关闭合，导线直接接到电源两极上；另一种是开关闭合，电流表直接接到了电源两极上。

导致电路中电流过大，从而烧坏电源或者电流表。

这两种情况都是绝对不允许的。

②局部短路：指的是串联的多个元件（含用电器、电表、开关）中的一个或多个（当然不是全部）在电路中不起作用（无电流通过该元件），这种情况通常是由于接线的原因或者电路发生故障引起的，一般不会造成较大的危害。

根据短路元件的不同又分为：用电器短路、电表短路、开关短路几种。

注意：在并联电路中，一旦用电器短路，同时就会造成电源短路。

3、家庭电路的电路故障：家庭电路的故障是常考的题型之一，家庭电路常见故障有四种：断路、短路、过载和漏电。

断路电灯不亮，用电器不工作，表明电路中出现断路。

断路时电路中无电流通过，该故障可用测电笔查出。

短路短路就是指电流没有经过用电器而直接构成通路。

发生短路时，电路中的电阻很小，电流很大，保险丝自动熔断。

若保险丝不合适，导线会因发热，温度迅速升高，而引发火灾。

过载电路中用电器总功率过大，导致通过导线的总电流大于导线规定的安全电流值。

出现这种情况轻者导致用电器实际功率下降；重者导线会因过热而引发火灾。

漏电如果导线外层或用电器的绝缘性能下降，则有电流不经用电器而直接“漏”入地下，漏电会造成用电器实际功率下降，也能造成人体触电。

使用漏电保护器能预防漏电的发生。

例1小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。

为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查,发现其中一个孔能使测电笔的氖管发光，故障原因可能是（）A.进户线火线上的熔丝烧断B.进户线零线断了点拨：家庭电路中的两根电线，一根是火线，另一根是零线，它们间的电压是220V。

初中的物理电路故障

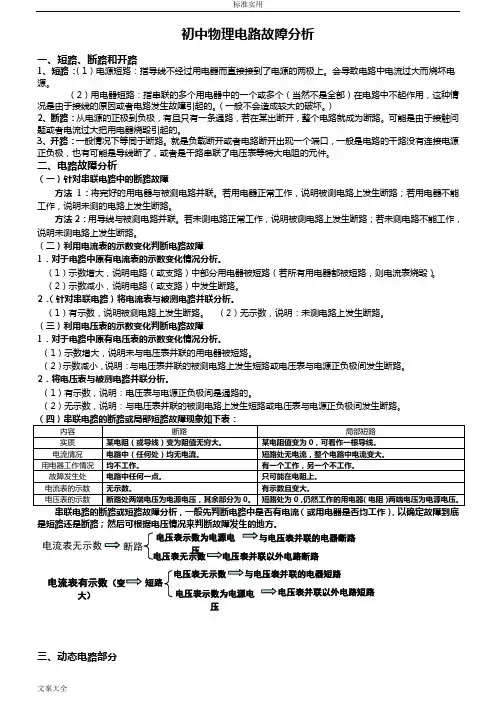

初中物理电路故障分析一、短路、断路和开路 1、短路：（1）电源短路：指导线不经过用电器而直接接到了电源的两极上。

会导致电路中电流过大而烧坏电源。

（2）用电器短路：指串联的多个用电器中的一个或多个（当然不是全部）在电路中不起作用，这种情况是由于接线的原因或者电路发生故障引起的。

（一般不会造成较大的破坏。

）2、断路：从电源的正极到负极，有且只有一条通路，若在某出断开，整个电路就成为断路。

可能是由于接触问题或者电流过大把用电器烧毁引起的。

3、开路：一般情况下等同于断路。

就是负载断开或者电路断开出现一个端口，一般是电路的干路没有连接电源正负极，也有可能是导线断了，或者是干路串联了电压表等特大电阻的元件。

二、电路故障分析（一）针对串联电路中的断路故障方法1：将完好的用电器与被测电路并联。

若用电器正常工作，说明被测电路上发生断路；若用电器不能工作，说明未测的电路上发生断路。

方法2：用导线与被测电路并联。

若未测电路正常工作，说明被测电路上发生断路；若未测电路不能工作，说明未测电路上发生断路。

（二）利用电流表的示数变化判断电路故障1．对于电路中原有电流表的示数变化情况分析。

（1）示数增大，说明电路（或支路）中部分用电器被短路（若所有用电器都被短路，则电流表烧毁）。

（2）示数减小，说明电路（或支路）中发生断路。

2．（针对串联电路）将电流表与被测电路并联分析。

（1）有示数，说明被测电路上发生断路。

（2）无示数，说明：未测电路上发生断路。

（三）利用电压表的示数变化判断电路故障1．对于电路中原有电压表的示数变化情况分析。

（1）示数增大，说明未与电压表并联的用电器被短路。

（2）示数减小，说明：与电压表并联的被测电路上发生短路或电压表与电源正负极间发生断路。

2．将电压表与被测电路并联分析。

（1）有示数，说明：电压表与电源正负极间是通路的。

（2）无示数，说明：与电压表并联的被测电路上发生短路或电压表与电源正负极间发生断路。
