定压补水系统的设计计算<含实例说明>空调冷水膨胀、补水、软化设备选择计算：已知条件：建筑面积：90000 m2，冷水水温：7.0/12.0℃，（一）空调系统：风机盘管加新风系统为主，系统最高点70+11.0(地下)=81m，采用不容纳膨胀水量的隔膜式气压罐定压。

1. 空调系统水容量Vc = 0.7～1.30（L/m2）（外线长时取大值）：1.30 *90000/1000=117 m32. 空调系统膨胀量Vp =a*⊿t*Vc：0.0005*15*117=0.88 m3 (冷水系统)3. 补水泵选择计算系统定压点最低压力：81+0.5=81.5(m)=815(kPa)(水温≤60℃的系统，应使系统最高点的压力高于大气压力5kPa以上)补水泵扬程：≥815+50=865(kPa)(应保证补水压力比系统补水点压力高30-50kPa，补水泵进出水管较长时,应计算管道阻力)补水泵总流量：≥117*0.05=5.85(m3/h)=1.8(L/s) (系统水容的5-10%)选型：选用2台流量为1.8 L/s，扬程为90m(900 kPa)的水泵,平时一用一备，初期上水和事故补水时2台水泵同时运行。

水泵电功率:11Kw。

4. 气压罐选择计算1）调节容积Vt应不小于3min补水泵流量采用定频泵Vt≥5.8m3/h*3/60h=0.29m3=290 L 2）系统最大膨胀量：Vp=0.88 m3 此水回收至补水箱3）气压罐压力的确定：安全阀打开压力:P4=1600(kPa)(系统最高工作压力1200kPa)电磁阀打开压力:P3=0.9*P4=1440(kPa)启泵压力:（大于系统最高点0.5m）P1= 865kPa停泵压力(电磁阀关闭压力): P2=0.9*1440=1296kPa压力比αt= (P1+100)/( P2+100)=0.69，满足规定。

4）气压罐最小总容积Vmin=βVt/(1-αt)=1.05*290/(1-0.69)=982 L5）选择SQL1000*1.6隔膜式立式气压罐，罐直径1000mm，承压 1.6Mpa，高2700mm，实际总容积VZ=1440 (L)5.空调补水软化设备自动软化水设备（双阀双罐单盐箱）软水出水能力:(双柱)0.03Vc=0.03*117=3.5m3/h租户24小时冷却膨胀、补水设备选择计算：已知条件：建筑面积：90000 m2，冷却水温：32/37.0℃，系统最高点70+11.0(地下)=81m，采用不容纳膨胀水量的隔膜式气压罐定压。

热水系统的补水定压

热水系统补水及定压总结热水系统的定压是热源系统设计的一个重要部分，定压设计的正确与否直接影响到系统的安全和经济运行。

在热水管网系统压力恒定点保持在一定的范围内变化。

压力恒定点即为系统定压点，定压点的位置一般设置在热网循环水泵的吸入侧。

定压点的压力值应根据热水网的的水压图来确定，在方案及初步设计阶段可按照下式求出：P=10H+Ps+20P—定压点的压力值(KPa)；H—最高用户充水高度(mH2O)；Ps—与热网供水温度对应的气化压力(KPa)；20—安全余量(KPa)。

热水网的定压方式很多，从原理上归纳为四大类：(1)利用补水自身压力定压；(2)利用开式水箱水位定压；(3)利用补水泵定压；(4)利用气体定压。

下面来依次介绍每个定压方式的设计要点及原理：(一)利用软化水或锅炉连续排污定压系统软化水来自自来水，锅炉连续排污水来自连续排污扩容器，如果两者的水压满足热水网的定压压力，就可以直接接入热网定压点，进水管上安装电动阀门，并与电接点压力表连通，当定压点压力低于定压值时开启电动阀门补水，当定压点压力压力低于定压值时自动关闭电动阀门。

这种定压方式适合于以热电厂为热源的小型集中供热系统，因为两者水均未经过除氧，再者排污水流量较少，应校核其流量、压力、排污连续性是否能满足要求。

系统原理图如下：(二)利用开式高位水箱定压系统开式高位水箱除作为定压外还可容纳水加热后的膨胀量，因为水箱不可能做得太大(最大约4m3左右)，且安装高度也受到限制，空气中的氧会溶入到水中，只适用于小型供热系统，开式高位水箱也叫高位膨胀水箱。

系统原理图如下：(三)利用补水泵定压系统补水泵定压系统是目前工程设计中最普遍的定压系统，适用于各种规模、各种水温和各种地形条件的热水网系统。

补水泵定压系统也有多种形式，以下为五种形式的的补水泵定压系统。

1、用电接点压力表控制的系统补水泵定压系统(见下图1-1所示)：该系统补水加压泵2为间歇运行，补水泵靠电接点压力表3表盘上的触点开关控制。

定压补水计算

定压补水计算
名称单位数值
供能建筑面积m2
单位水容量L/m2
系统水容量Vc m30定压点最低压力kpa
补水泵扬程kpa50补水泵流量m3/h0
膨胀水箱
水箱调节容积Vt m30变频泵时调节容积Vt m30系统最大膨胀水量Vp m3#DIV/0!
水箱的最小有效容积Vmin m3#DIV/0!
气压罐(不容纳膨胀水量)
安全阀开启压力P4kpa
电磁阀的开启压力P3kpa0补水泵启动压力P1kpa10补水泵停泵压力P2kpa0压力比α1 1.1容积附加系数β
气压罐最小容积Vmin m30
气压罐(不容纳膨胀水量)
充气压力P0kpa0安全阀开启压力P3kpa
正常运行时最高压力P2max kpa0气压罐应吸纳的最小水容积Vxmin m30气压罐最小总容积Vzmin m3#DIV/0!
变频补水
补水泵吸入管路总阻力损失H1kpa
补水泵压出管路总阻力损失 H2kpa
补水箱最低水位高出系统补水点的高度h kpa
系统补水点压力PA kpa
变频水泵扬程Hp kpa0补水泵流量m30
备注
系统最高点压力+富裕(5~10kpa)
单台流量0
1/3~1/4
水受热膨胀前密度ρ1
水受热膨胀后密度ρ2
宜取0.65~0.85
隔膜式气压罐取1.05
比系统补水点压力高30~50kpa。

定压补水装置详细原理及调节方法

定压补水装置详细原理及调节方法根本功能本定压装置完全具备常用高位设置的膨胀箱水的三项根本功能：( 1)调节系统水体由于温度波动而引起的膨胀及收缩──胀缩;( 2)使系统某点压力恒定──定压;( 3)当系统发生泄漏时向系统补水──补水;本装置尚具备的另一持殊功能( 4)周期性的排析溶于水体的气体── 排气。

适用范围( 1 )定压补水装置t ≤ 120 ℃的热水采暧系统( 2 ) 定压补水装置t ≤ 130 ℃的热水供热系统( 3 ) 定压补水装置冬夏共用的双管、三管制空调水系统( 4 ) 定压补水装置未设开式贮热水箱的生活热水供给系统装置特点( 1 ) 定压补水装置配有微处理机，控制功能多。

精度高，定压点控制精度可达Δ P ＝±0.01MPa 。

( 2 ) 定压补水装置设定值可根据工程需要调整：定压值Pd ──如建筑加层6m ，只要将Pd 调高0.06MPa 即可;定压精度Δ P ──可调到± 0.01Mpa 或± 0.02Mpa 或± 0.03Mpa …；冬季主要解决水升温膨胀，可将隔膜腔水位设定在低位。

反之夏季设定在高位；( 3 ) 定压补水装置罐本体不承压属常压容器──隔膜与钢罐夹层有一通气管，故隔膜腔内水亦处于常压，便于补水及排气。

( 4 ) 定压补水装置罐体有效容积率高达90 ％──隔膜外表与钢罐内壁可紧贴故有效容积率高，致使外形小，而充氮隔膜罐一般有效容积率仅30 ％，即外形要大三倍。

( 5 ) 定压补水装置隔膜柔性极佳，挠曲疲劳试验达45 万次，允许持续温度70 ℃以下，短时间允许达120 ℃。

( 6 ) 定压补水装置水泵起动有延迟功能──为防止由于非正常原因频繁起动水泵、水泵设有延迟功能，当压力下降，稳定几秒(可设定)后水泵再予开动。

( 7 ) 定压补水装置水泵还设有强制起动──如24 小时内水泵不运转，就会自动强制短时运转，亦可手动强制运转。

定压补水装置介绍与设计计算

定压补水装置介绍与设计计算01补水泵设计计算补水泵扬程应保证补水压力比系统补水点压力高30~50kpa，也可按下式确定：Hp = 1.15（PA + H1 + H2 - ρgh）式中PA —系统补水点压力，paH1—补水泵吸入管路总阻力损失，paH2 —补水泵压出管路总阻力损失，pah—补水箱最低水位高出系统补水点的高度，m补水泵流量：补水泵总小时流量宜为系统水容量的5%，不得超过10%。

循环水系统的小时泄漏量：宜按系统水容量的1%计算。

供冷和采用空调器供热的空调水系统可按表一估算，室外管线较长时应取较大值。

表一空调水系统的单位水容量循环水系统的补水点：宜设在循环水泵的吸入侧母管上；当补水压力低于补水点压力时，应设置补水泵。

补水泵的选型：a、扬程比系统补水点压力高30~50kpa；b、总小时流量宜为系统水容量的5%；c、系统较大时宜设置2台泵，平时用一台，初期上水或事故补水时2台水泵同时运行（一般设置2台补水泵）定压点最低压力要求：定压点宜设在循环水泵的吸入侧。

1）循环水温度60℃<t≤95℃的水系统，可取系统最高点的压力高于大气压力10kpa；2）循环水温度t≤60℃的水系统，可取系统最高点的压力高于大气压力5kpa；定压补水装置安装示意图02高位膨胀水箱的定压补水系统膨胀水箱定压原理是通过水箱容积的缓冲调节作用，通过水箱高低水位的控制，实现补水（溢流）的作用，以调节由于系统水温变化或泄漏引起的系统介质（水）的容积变化，保持其系统冷热媒介（水）压力的相对恒定。

它是中小型系统和空调水系统常用的定压装置之一。

膨胀水箱位置应该根据系统型式、作用半径、建筑物的高度、供水温度等具体因素来选择。

其安装位置及高度不同，给系统产生的工况也不同。

可靠的系统，其工况必须满足不汽化、不超压、不倒空，并有足够循环动力的要求。

其中开式膨胀水箱将水箱设在系统的最高点，通常接在循环水泵吸水口的回水干管上。

1、膨胀水箱的容积计算：V ≥Vmin = Vt + Vp式中，V-水箱的实际有效容积（L）；Vmin—水箱的最小有效容积（L）；Vt—水箱的调节容积（L），不应小于3min平时运行的补水泵流量，且应保证水箱的调节水位高差不小于200mm；Vp—系统的最大膨胀水量（L）。

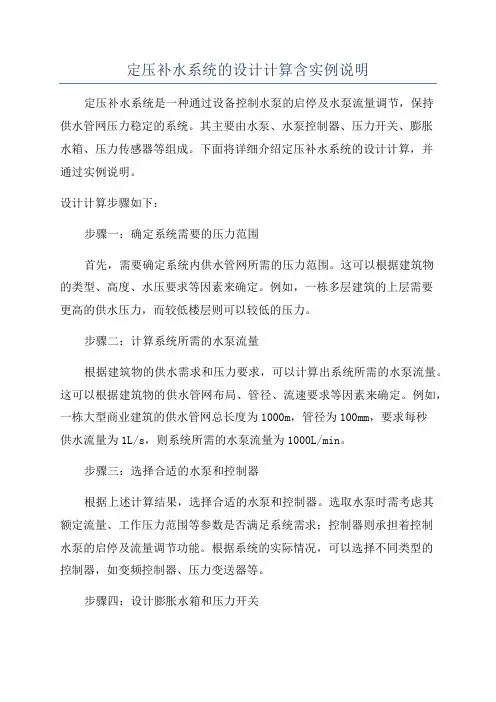

定压补水系统的设计计算含实例说明
