闭合导线计算表

闭合导线计算表

1.做一个手表。

打开excel并制作表格,如图所示。

2.添加已知数据。

在表中添加点号和已知点坐标。

3.添加观察数据。

将此观测数据添加到表格中-距离和角度。

注意:添加角度时,请确保在度,分钟和秒之间使用空格。

4.将观察角“度秒”转换为“度”数。

在表格中输入:= int(左(b6,3))+ int(中(b6,4,3))/ 60 + int(右(b6,2))/ 3600可以获得转换值。

5.将鼠标移到空格的右下角,直到出现一个实心的十字。

按下鼠标并下拉。

完成所有观察角的转换。

6.计算起始方位角。

根据两个已知点计算两个点的方位角。

公式如下:=等级((PI ()*(1-符号(m6-m4)/ 2)-atan((l6-l4)/(m6-m4)))。

7.计算观测侧的方位角。

根据观测左角的方位角计算公式:起始方位角-180度+观测左角。

如图所示。

应该注意的是,结果为负且大于360度,因此如果使用函数进行判断。

公式:=如果((e5-180 + C6)<0,e5-180 + C6 + 360,如果((e5-180 + C6)> = 360,e5-180 + c6-360,e5-180 + C6))。

下拉-所有方位角均可用。

8.在计算结束时就知道了方位角。

参考步骤6,可以获得两个已知点的设计方位角。

9.计算闭合方位角的闭合误差。

闭合误差=导体设计方位角末端两个已知点的测量方位角。

如图所示。

检查关闭错误是否符合规格要求。

10.方位角闭合误差的分布。

误差分布原理:由于测量精度相等,因此误差是反符号,它均匀分布在每个观察角上。

用全站仪测量闭合导线的步骤:1.测量每个角度和距离。

2.通过内部计算来计算闭合误差,然后,如果满足公差,则根据内角数分配反符号。

3.计算校正后的方位角。

4.坐标增量计算。

5.获取每个点的坐标。

导线测量观测记录表及计算

导线测量观测记录表及计算

表单模板观测:现场签字 记录:现场签字 前视:现场签字 后视:现场签字 计算:现场签字 复核:现场签字填表说明一、填表须知本表适用于加密控制点、施工加密桩导线测量(复测)观测记录填写。

本表所填写内容应真实可靠,无虚假成份。

二、填写流程准备工作:填写工程名称→导线名称→天气→年月日→仪器型号→仪器编号→加常数K →乘常数R→气压mb(录入仪器)→温度℃(录入仪器)。

记录内容:填写测站点号→测回数→照准点号→正镜照准目标点(测量并记录角度和距离)→倒镜照准目标点(测量并记录角度和距离)→计算2C(超限应重测)→计算正倒镜平均值、归零后的方向值、角度平均值、距离平均值。

签字确认:复核无误后,现场签字确认。

三、内容要点导线测量的布网、观测(设站、测设)、计算、平差等工作及精度要求,应根据工程特点执行相应的规范、标准、规程要求。

观测前,应对所使用的仪器和设备进行常规检校,检查仪器内部参数设置是否正确。

各测回间宜按180除以测回数配置度盘。

观测结束后,应对外业记录手簿进行检查,当使用电子记录时,应及时导出原始观测记录并打印保存。

应取各测回水平角、平距观测的平均值作为测站成果。

四等导线测回数:0.5″级2测回、1″级4测回、2″级6测回;一级导线测回数:2″级2测回。

四、注意事项采用闭合导线进行施工加密桩测量时必须检查3个已知点的几何关系。

正倒镜:盘左是指观测者对着望远镜的目镜时,竖盘位于望远镜的左边,又称为正镜。

盘右是指观测者对着望远镜的目镜时,竖盘位于望远镜的右边,又称为倒镜。

一测回内2C互差或同一方向值各测回较差超限时,应重测超限方向,并应联测零方向。

所有施工测量工作都必须执行测量复核制。

表格应做到填写规范、字迹清晰、内容完整、签字齐全。

本表未尽事宜,参见国家行业规范、标准及集团公司下发的有关文件。

第 页,共 页观测: 记录: 前视: 后视: 计算: 复核:。

控制测量—导线测量闭合导线(工程测量)

控制测量—导线测量闭合导线(工程测量)

261.87 50.04 166.47 129.26
655.21 419.53 307.99 500.00
154.23 204.27 370.74 500.00
3
4 5 1
2
3352400
2
∑ 5400050 50 5400000
1137.80 0.30 0.09 0
0
辅 f (n 2)180
辅 助 计 算
点 号
观测角 改正 (左角) 数
改正角
坐标 方位角
距离 增量计算值 改正后增量 m ∆x/m ∆y/m ∆x/m ∆y/m
坐标值 x/m y/m
点 号
12
3 4=2+3
5
6
7
8
9 10 11 12 13
1
500.00 500.00 1
2 1082718 1010827083352400 201.60183.30 83.92 183.35 83.90 683.35 416.10 2
前提:fβ≤fβ允 角度观测符合要求 角度闭合差的调整 分配原则:相反符号,平均分配。 角度闭合差改正数:vi=-fβ/n 改正后的角值应为(n-2)180º
(3)根据改正后的角值和已知方位角推算导线边的 坐标方位角值
β为左角取正号, β为右角取负号。
(4)坐标增量计算
x S cos y S sin
坐标增量闭合差的计算及分配
坐标增量闭合差:
fx x测
fy y测
坐标增量闭合差的限差:
导线全长闭合差 导线全长相对闭合差
fD fx2 fy2 k fs 1
S S fS
图根导线全长相对闭合差 K≤k允=1/2000。

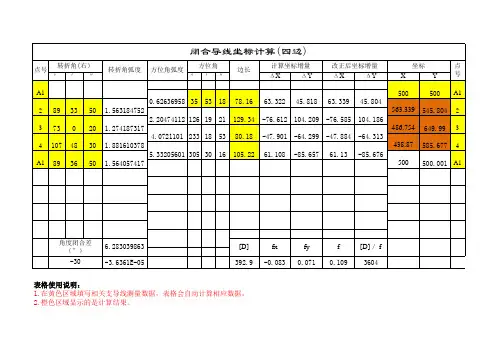

闭合导线表格(四边)---能自动计算

闭合导线表格(四边)---能自动计算
500 545来自804 649.99 585.677
A1 2 3 4
2 3 4 A1
500.001 A1
角度闭合差(″) 6.283039863
[D] 392.9
fx -0.083
fy 0.071
f 0.109
[D]/ f 3604
-30
-3.6361E-05
表格使用说明: 1.在黄色区域填写相关支导线测量数据,表格会自动计算相应数据。 2.橙色区域显示的是计算结果。
3.注意不要对表格其他地方进行任何拖拉,以免影响数据计算有效性。切记!!!!
表中落后于现状、不妥和不足之处可能出于作者疏忽大意,恳请批评改正!
同济大学测绘学院︱胡强 2014.09.03
xyxyxy36361e053929008300710109360430d转折角弧度2204741124072110153320560150305105226110885657129347661210420964299801847901856767658547884611348675464999438875856775005000014a145804500500a12563339545804104186364313781663322458186333935531850126893373089362120533016193023315640574171848062636958a118816103784闭合导线坐标计算四边点号转折角右方位角边长改正后坐标增量1076283039863计算坐标增量坐标点号方位角弧度1563184752127418731723fxfyfdf表格使用说明
闭合导线坐标计算(四边)
点号 转折角(右)
°

专业资料附和闭合左右角导线附合导线自动计算表

专业资料附和闭合左右角导线附合导线自动计算表

附合导线平差计算表(左角用)
计算:检查:
注意事项:
1、使用时,先根据实际点数的多少插入或删除行数。

但第五行和第六行不得删除,夹角个数行及上6行不要删除,目的是为了保
持公式的正确性,行数确定后,从第六行F列到W列选中,把公式拉到您需要的行数
2、“蓝色”字体表示计算时,需要输入的项目,根据实际数据情况进行填写。

3、要根据使用的等级导线,来修改“角度闭合差限差”计算公式(N20数据)及“导线全长相对闭合差”(Q22数据)
4、如果“N21”和“Q22”显示超限则数据不可用,要重新进行测量
5、计算好后可以把不需要显示的列隐藏起来,如“M”列

附合导线平差计算表(右角用)。

闭合导线计算表

闭合导线计算表

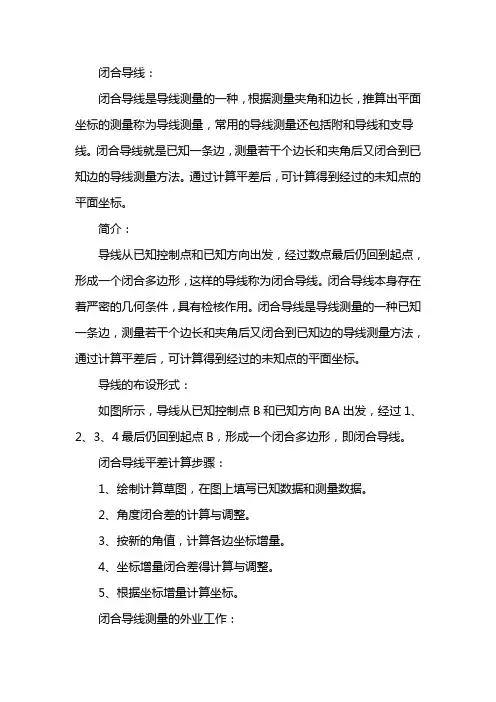

闭合导线:闭合导线是导线测量的一种,根据测量夹角和边长,推算出平面坐标的测量称为导线测量,常用的导线测量还包括附和导线和支导线。

闭合导线就是已知一条边,测量若干个边长和夹角后又闭合到已知边的导线测量方法。

通过计算平差后,可计算得到经过的未知点的平面坐标。

简介:导线从已知控制点和已知方向出发,经过数点最后仍回到起点,形成一个闭合多边形,这样的导线称为闭合导线。

闭合导线本身存在着严密的几何条件,具有检核作用。

闭合导线是导线测量的一种已知一条边,测量若干个边长和夹角后又闭合到已知边的导线测量方法,通过计算平差后,可计算得到经过的未知点的平面坐标。

导线的布设形式:如图所示,导线从已知控制点B和已知方向BA出发,经过1、2、3、4最后仍回到起点B,形成一个闭合多边形,即闭合导线。

闭合导线平差计算步骤:1、绘制计算草图,在图上填写已知数据和测量数据。

2、角度闭合差的计算与调整。

3、按新的角值,计算各边坐标增量。

4、坐标增量闭合差得计算与调整。

5、根据坐标增量计算坐标。

闭合导线测量的外业工作:踏勘选点在选点前,应先收集测区已有地形图和已有高级控制点的成果资料,将控制点展绘在原有地形图上,然后在地形图上拟定导线布设方案,最后到野外踏勘,核对、修改、落实导线点的位置,并建立标志。

选点时应注意下列事项:(1)相邻点间应相互通视良好,地势平坦,便于测角和量距。

(2)点位应选在土质坚实,便于安置仪器和保存标志的地方。

(3)导线点应选在视野开阔的地方,便于碎部测量(4)导线边长应大致相等,其平均边长应符合表2所示。

(5)导线点应有足够的密度,分布均匀,便于控制整个测区。

建立临时性标志导线点位置选定后,要在每一点位上打一个木桩,在桩顶钉一小钉,作为点的标志。

也可在水泥地面上用红漆划一圆,圆内点一小点,作为临时标志,并导线点统一编号。

导线边长测量导线边长可用钢尺直接丈量,或用光电测距仪直接测定。

用钢尺丈量时,选用检定过的30m或50m的钢尺,导线边长应往返丈量各一次。

导线测量的内业计算

导线测量的内业计算

(2)角度闭合差的计算与调整
XC=1845.69 YC=1039.98 C C
(3)各边方向角的推算
1803248
8
(4)坐标增量闭合差的计算与调整 (5)推算各点坐标。
7
3
4 2045430
5
6
1811300
2
B
17821230 1934400
4317AB12
B 1801336
A
XB=1230.88编辑ppt
编辑ppt
(1)计算坐标增量闭合差:
fx x测 x理 x测
1
970300
fy y测 y理 y测 484318 A1 A 1122224
2
1051706
➢导线全长闭合差: XA=536.27m
YA=328.74m
1233006
4 1014624
f fx2 fy2
3
➢导线全长相对闭合差:
1617.01 980.86
8 +81.79 -2
+46.70 +2
+81.78
+46.72
1698.79 1027.58
C +146.92 +12.38 +146.90 +12.40 1845.691039.98
4 16 00
D
-9 +12
1119 00 24 1119 01 12
738.33
+614.90
YB= 673.45
表:附合导线坐标计算表
点 号
转折角 (右)
改正后 转折角
方位角
边长 D
坐标 增量(米)
改 正 后 坐标(米) 增量(米)

闭合导线计算电子表格

闭合导线计算电子表格

-188.5185 -29.4533 107.0765 43.3055 104.7858 -37.1961
48311.264 48198.1000 48068.2570 48008.2201 48116.6177 48208.6902 48311.2640
K 1/ 5813.131234 检核数据,其余数据为公式计算结果。
1/4000
0.000
K 1/ 217260.123 检核数据,其余数据为公式计算结果。
<
导线点数=
K

图根闭合导线坐标计算表(左角)D23=133.119
距离(m) Δ x(m) Δ y(m) Δ x(m) Δ y(m) x(m)
219.846 133.119 122.756 116.748 139.511 109.124
6
y(m)
27278.095 27089.6689 27059.9182 27167.0463 27210.4008 27315.2452
27278.0950
6
-113.1286 -129.8216 -60.0172 108.4164 92.0949 102.5914
-188.5051 -29.4452 107.0840 43.3126 104.7943 -37.1894
-113.1640 -129.8430 -60.0369 108.3976 92.0725 102.5738
133.748657 106.490046 82.507546 206.913657 111.383935 78.956157
239.03055 192.77921 119.26925 21.77680 48.69046 340.07439 239.03055
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一.坐标计算
以下为基本计算公式:
直线上计算公式:
已知该条直线的方位角à,已知直线的起点或终点的坐标,
顺线路方向时,计算点的里程知道,直线的起点或终点的里程知道,可推算出计算点与直线的起点的直线距离d,(即计算点的里程减去起点的里程,逆线路方向时,为直线终点的里程减去计算点的里程),计算坐标增量:
∆x=d×cosà
∆y=d×cosà
计算点的坐标为,直线的起点或终点坐标加上坐标增量,
式中方位角à从直线起点算时,为已知即给定的方位角,而从终点算时,à为该段直线的起始方位角加上180度。

à+180
à
起点计算点终点
第一种曲线为两段直线中加一圆曲线,指仅存在圆曲线,如下第1点。

1.圆曲线上计算点相对于ZY或YZ 点的弦长和偏角
D=2 RSinδδ=90×L/(πR)
δ---------圆曲线偏角
D ---------弦长
L --------为弧长
α=α(zy)+δ
α------------为计算点的方位角,此α为顺着线路方向计算时。

α=α(yz)-δ
α------------为计算点的方位角,此α为逆着线路方向计算时。

α(zy)、α(yz)---------为圆曲线的起始方位角。

一般为已知。

计算点相对与直圆点或圆直点的坐标增量:
△x=D*COSα
△y=D*SINα
坐标增量计算完毕后,要算某一点的坐标,用直圆点或圆直点的坐标加上计算点与直圆点或圆直点的坐标增量,即为计算点的坐标。

缓和曲线同理。

第二种曲线为两段直线中始端加一缓和曲线,末端加一缓和曲线,两段缓和曲线中加一圆曲线,如下第2点。

2.缓和曲线上计算点相对于HY或YH点的弦长和偏角
δ=L²/6RL0
X1=L-(L^5/40R²L0²)
Y1=L³/6RL0
D=√(X1²+Y1²)
α=α(hy)+δ
α------------为计算点的方位角,此α为顺着线路方向计算时。

α=α(yh)-δ
α------------为计算点的方位角,此α为逆着线路方向计算时。

α(hy) 、α(yh)------为缓和曲线的起始方位角,一般为已知量,
计算相对于缓圆点或圆缓的坐标增量:
△X= D*COSα
△Y= D*SINα
****(重点)缓和曲线起始方位角为已知,过度到圆曲线上时,推算圆曲线的起始方位角的方法为:
A 圆起=a缓起+ß
ß=3 * i0
i0=L0/6R
A 圆起------圆曲线起始方位角
a缓起--------缓和曲线的起始方位角
ß--------------为缓和曲线过度到圆曲线上的过度角
i0-----------为圆曲线基本偏角
L0-------缓和曲线长度
R------圆曲线半径
曲线要素计算公式:
1)圆曲线上:
切线长:T=R*tg(à/2)
曲线长:L=πRà/180
外矢距:E0=R*Sec(à/2)-R
切曲差:q=2T – L
à————为:线路转向角
2.缓和曲线上:
切线长:T=(R+P)*tg(à/2)
曲线长:L=(πRà/180)+L0
外矢距:E0=(R+P)*Sec(à/2)-R
切曲差:q=2T – L
P=L0²/24R M=L0/2
P————圆曲线内移量
M———切垂距
二.闭合差调整与搞程计算:
1.附合水准路线表格形式如:
闭合差调整与高程计算表
BM1 BM2为已知水准点。

BM1-1 BM1-2 BM1-3为在这两个水准点之间布设的一条水准路线上的三个待泅测点,当然在具体的实施时不止这三个点了。

这里只用做例子。

1).附合水准路线高差闭合差计算公式:
fh=∑h – (H终– H始)
∑h------为观测高差的代数和
H终------为终点的高程
H始------为始点高程
2)计算允许闭合差
Fh=±30√Lmm(为五等水准测量)
第i段高差改正数为:
Vi= - (fh/∑L)*Li
∑L------为总的路线长度。

Li-------为第i段水准路线长度。

2.闭合水准路线表格如下:
闭合差调整与高程计算表
BM1 为已知水准点,从该点开始测起,记过1、2、3点在闭合到BM1点上。

构成一条闭合水准路线,
1)。

高差闭合差计算式:
fh=∑h
∑h------为观测高差的代数和
2).允许闭合差:
F h=±30√L(为五等水准测量)
L-------为总的路线长度
高差改正数同附和水准路线相同。

导线测量内业计算
一.闭合导线内业计算:
1.角度闭合差的计算及调整:
∑β理=(n-2)*180°
∑β测
1角度闭合差:
fβ=∑β测—∑β理
角度闭合差的允许值:fβ允=±30√n
n———为多边形的个数
当fβ≤fβ允,说明观测结果合格,反之不合格。

角度改正值:Vβ=- fβ/n(反号平分)
当fβ不能整除时,将余数分配到短边所加的角上。

2.导线各边坐标方位角的腿算:
1)方位角计算公式:
α前=α后+180°-β右(适用于测右角)
α前=α后-180°+β左(适用于测左角)
2)坐标增量的计算:
如已知一个点的坐标为(X1,Y1),直线12的坐标方位角为α12和边长D12为已知。

求2点的坐标:计算公式:
X2=X1+D12*COSα12
Y2=Y1+D12*SINα12
已知两个点的坐标1(X1,Y1),2(X2,Y2),推算直线12的方位角,
先推算象限角β=△Y/△X
再由△Y、△X的正负值,判断在第几象限,推算出方位角α
拖算时:注意第一象限:α=β
第二象限:α=180°-β
第三象限:α=180°+β
第四象限:α=360°-β
3)。

坐标增量闭合差的计算及调整;
纵、横坐标增量的闭合差:
fx=Σ△X计
fY=Σ△Y计
导线全长闭合差:
f=√fx²+fy²
导线的精度(导线全长的相对闭合差):
K=f/∑Di
∑Di---------为导线全长
纵横坐标增量的改正数:
Vxi=-fx/∑D*Di
Vyi=-fy/∑D*Di
横纵坐标增量改正数之和应满足;
∑Vxi=-fx
∑Vyi=-fy
导线点坐标计算;
X前=X后+△X改
Y前=Y后+△Y改
闭合导线坐标计算表
1点为已知点,2,3,4,5点为这条闭合导线上的点,p为导线边长之和。

二.附合导线内业计算:
1.根据起始边的坐标方位角α起和观测的导线的转折角按方位角推算公式推算出终边的坐标方位角。

α终'=α起-n*180°±∑β测
n-------为转折角的个数。

转折角为左角时,∑β测取正号,为右角时,∑β测取负号。

角度闭合差:
fβ=α终' - α终=α始- n*180°±∑β测 -α终
α终为已知的终边的坐标方位角。

附合导线的角度闭合差允许值:
fβ允=±30√n
n———为多边形的个数
当fβ≤fβ允,说明观测结果合格,反之不合格。

2.坐标增量闭合差的计算:
∑△X理=X终– X始
∑△Y理=Y终– Y始
坐标增量闭合差:
fx=∑△X计-(X终– X始)
fy= ∑△Y计-(Y终– Y始)
闭合差的调整原则,各边的坐标增量的改正值计算方法与闭合导线相同。

表格形式同闭合导线的表格相同。

完。
