数字电压表设计报告一、设计目的作用数字电压表的基本原理，是对直流电压进行模数转换，其结果用数字直接显示出来，按其基本工作原理可分为积分式和比较式两大类。
熟悉集成电路MC14433，MC1413，CD4511和MC1403的使用方法，并掌握其工作原理。
二、设计要求（1).设计数字电压表电路（2).测量范围：直流电压0V-1.999V,0V-19.99V,0V-199.9V,0V-1999V; （3).画出数字电压表电路原理图，写出总结报告。
三、设计的具体实现（一）、系统概述数字电压表是将被测模拟量转换为数字量，并进行实时数字显示的数字系统。
该系统（如图1所示）可由MC14433--321位A/D 转换器、MC1413七路达林顿驱动器阵列、CD4511 BCD 到七段锁存-译码-驱动器、能隙基准电源MC1403和共阴极LED 发光数码管组成。
本系统是321位数字电压表，321位是指十进制数0000～1999，所谓3位是指个位、十位、百位，其数字范围均为0～9。
而所谓半位是指千位数，它不能从0变化到9，而只能由0变到1，即二值状态，所以成为半位。
各部件的功能如下：（1）321A/D 转换器：将输入的模拟信号转换成数字信号。
（2）基准电源：提供精密电压，供A/D 转换器作参考电压。
（3）译码器：将二-十进制（BCD ）码转换成七段信号。
（4）驱动器：驱动显示器的a,b,c,d,e,f,g 七个发光段，推动发光数码管（LED ）进行显示。
（5）显示器：将译码器输出的七段信号进行数字显示，读出A/D 转换结果。
图 1工作过程如下：321数字电压表通过位选信号DS 1～DS 4进行动态扫描显示，由于MC14433电路的A/D 转换结果是采用BCD 码多路调制方法输出，只要配上一块译码器，就可以将转换结果以数字方式实现四位数字的LED 发光数码管动态扫描显示。
DS 1～DS 4输出多路调制选通脉冲信号，DS 选通脉冲为高电平，则表示对应的数位被选通，此时该位数据在Q 0～Q 3端输出。
52数字电压表课程设计

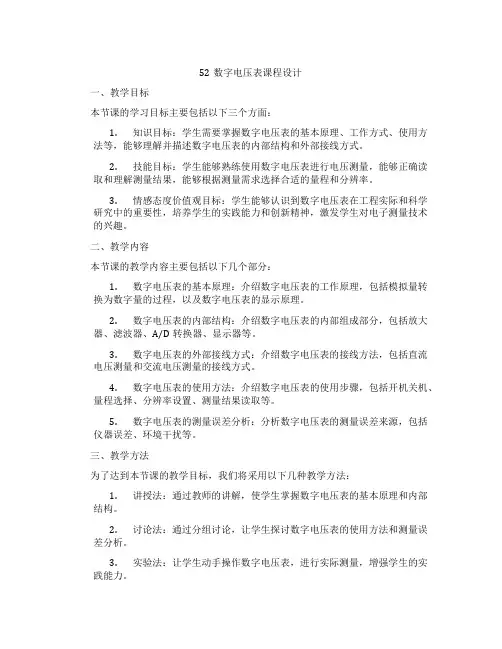

52数字电压表课程设计一、教学目标本节课的学习目标主要包括以下三个方面：1.知识目标：学生需要掌握数字电压表的基本原理、工作方式、使用方法等，能够理解并描述数字电压表的内部结构和外部接线方式。
2.技能目标：学生能够熟练使用数字电压表进行电压测量，能够正确读取和理解测量结果，能够根据测量需求选择合适的量程和分辨率。
3.情感态度价值观目标：学生能够认识到数字电压表在工程实际和科学研究中的重要性，培养学生的实践能力和创新精神，激发学生对电子测量技术的兴趣。
二、教学内容本节课的教学内容主要包括以下几个部分：1.数字电压表的基本原理：介绍数字电压表的工作原理，包括模拟量转换为数字量的过程，以及数字电压表的显示原理。
2.数字电压表的内部结构：介绍数字电压表的内部组成部分，包括放大器、滤波器、A/D转换器、显示器等。
3.数字电压表的外部接线方式：介绍数字电压表的接线方法，包括直流电压测量和交流电压测量的接线方式。
4.数字电压表的使用方法：介绍数字电压表的使用步骤，包括开机关机、量程选择、分辨率设置、测量结果读取等。
5.数字电压表的测量误差分析：分析数字电压表的测量误差来源，包括仪器误差、环境干扰等。
三、教学方法为了达到本节课的教学目标，我们将采用以下几种教学方法：1.讲授法：通过教师的讲解，使学生掌握数字电压表的基本原理和内部结构。
2.讨论法：通过分组讨论，让学生探讨数字电压表的使用方法和测量误差分析。
3.实验法：让学生动手操作数字电压表，进行实际测量，增强学生的实践能力。
4.案例分析法：通过分析实际案例，使学生了解数字电压表在工程实际中的应用。
四、教学资源为了支持本节课的教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：选用《电子测量技术》作为主要教材，为学生提供理论知识的系统学习。
2.参考书：推荐《数字电压表设计与应用》等参考书籍，为学生提供更多的学习资料。
3.多媒体资料：制作课件和教学视频，直观展示数字电压表的内部结构和操作方法。
数字电压表的课程设计

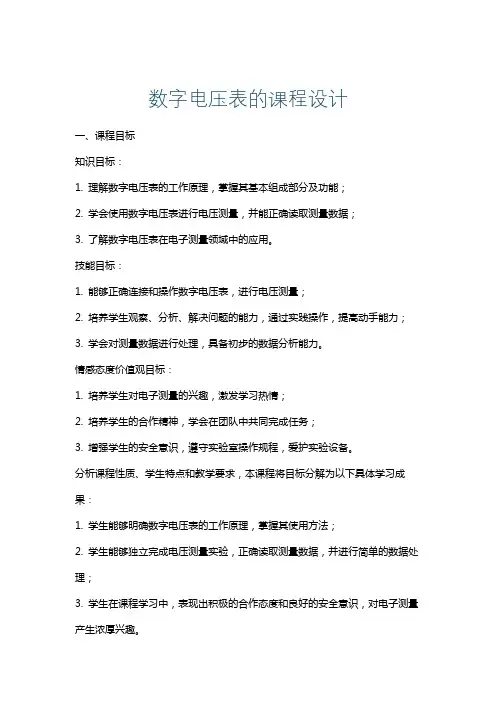

数字电压表的课程设计一、课程目标知识目标：1. 理解数字电压表的工作原理，掌握其基本组成部分及功能；2. 学会使用数字电压表进行电压测量，并能正确读取测量数据；3. 了解数字电压表在电子测量领域中的应用。
技能目标：1. 能够正确连接和操作数字电压表，进行电压测量；2. 培养学生观察、分析、解决问题的能力，通过实践操作，提高动手能力；3. 学会对测量数据进行处理，具备初步的数据分析能力。
情感态度价值观目标：1. 培养学生对电子测量的兴趣，激发学习热情；2. 培养学生的合作精神，学会在团队中共同完成任务；3. 增强学生的安全意识，遵守实验室操作规程，爱护实验设备。
分析课程性质、学生特点和教学要求，本课程将目标分解为以下具体学习成果：1. 学生能够明确数字电压表的工作原理，掌握其使用方法；2. 学生能够独立完成电压测量实验，正确读取测量数据，并进行简单的数据处理；3. 学生在课程学习中，表现出积极的合作态度和良好的安全意识，对电子测量产生浓厚兴趣。
二、教学内容根据课程目标，本章节教学内容主要包括以下三个方面：1. 数字电压表基本原理与组成- 电压表的定义及分类- 数字电压表的工作原理- 数字电压表的组成部分及功能2. 数字电压表的使用方法与操作- 数字电压表的选择与连接- 电压测量方法与步骤- 测量数据的读取与处理3. 数字电压表的应用与实践- 数字电压表在电子测量中的应用案例- 实验操作：电压测量实践- 数据分析：处理测量数据，探讨实验现象教学大纲安排如下：1. 引入数字电压表的概念，介绍其工作原理及分类（第1课时）2. 讲解数字电压表的组成部分及功能，进行实物展示（第2课时）3. 指导学生掌握数字电压表的使用方法，进行实践操作（第3-4课时）4. 课堂讨论：数字电压表在电子测量中的应用，分析实验数据（第5课时）教学内容关联教材章节：1. 数字电压表基本原理与组成：教材第X章2. 数字电压表的使用方法与操作：教材第X章3. 数字电压表的应用与实践：教材第X章三、教学方法针对数字电压表的教学内容，选择以下多样化的教学方法，以激发学生的学习兴趣和主动性：1. 讲授法：- 对数字电压表的基本原理、组成部分和功能进行系统讲解，结合教材第X章内容，通过PPT展示，使学生建立完整的理论知识框架。
基于单片机的数字电压表的课程设计
基于单片机的数字电压表的课程设计一、引言在电子测量领域，电压表是一种常见且重要的测量工具。
传统的模拟电压表存在精度低、读数不直观等缺点，而数字电压表则凭借其高精度、高稳定性和直观的数字显示等优势，在电子测量中得到了广泛的应用。
本课程设计旨在基于单片机设计一款数字电压表，以实现对直流电压的准确测量和数字显示。
二、设计要求1、测量范围：0 5V 直流电压。
2、测量精度：优于 01V 。
3、显示方式：四位数码管显示。
4、具备超量程报警功能。
三、系统总体设计本数字电压表系统主要由单片机最小系统、A/D 转换模块、数码管显示模块和报警模块组成。
单片机最小系统作为控制核心，负责整个系统的运行和数据处理。
A/D 转换模块将输入的模拟电压转换为数字量，供单片机读取。
数码管显示模块用于显示测量的电压值。
报警模块在测量电压超过设定范围时发出报警信号。
四、硬件设计1、单片机最小系统选用 STC89C52 单片机，其具有性能稳定、价格低廉等优点。
最小系统包括单片机芯片、晶振电路和复位电路。
2、 A/D 转换模块采用 ADC0809 芯片进行 A/D 转换。
ADC0809 是 8 位逐次逼近型A/D 转换器，具有 8 个模拟输入通道，能够满足本设计的需求。
3、数码管显示模块使用四位共阳极数码管进行电压显示。
通过单片机的 I/O 口控制数码管的段选和位选，实现数字的显示。
4、报警模块采用蜂鸣器作为报警元件，当测量电压超过 5V 时，单片机输出高电平驱动蜂鸣器发声报警。
五、软件设计软件部分主要包括主程序、A/D 转换子程序、数据处理子程序和显示子程序等。
1、主程序负责系统的初始化，包括单片机端口设置、A/D 转换器初始化等。
然后循环调用 A/D 转换子程序、数据处理子程序和显示子程序，实现电压的测量和显示。
2、 A/D 转换子程序控制 ADC0809 进行 A/D 转换，并读取转换结果。
3、数据处理子程序将 A/D 转换得到的数字量转换为实际的电压值，并进行精度处理。
基于adc0809的数字电压表课程设计

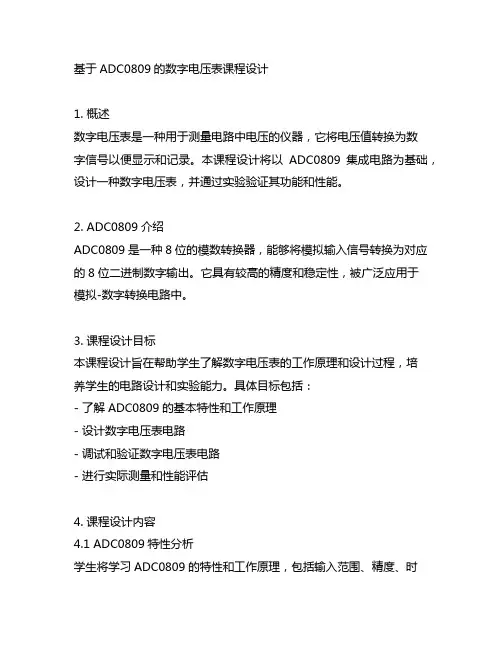

基于ADC0809的数字电压表课程设计1. 概述数字电压表是一种用于测量电路中电压的仪器，它将电压值转换为数字信号以便显示和记录。
本课程设计将以ADC0809集成电路为基础，设计一种数字电压表，并通过实验验证其功能和性能。
2. ADC0809介绍ADC0809是一种8位的模数转换器，能够将模拟输入信号转换为对应的8位二进制数字输出。
它具有较高的精度和稳定性，被广泛应用于模拟-数字转换电路中。
3. 课程设计目标本课程设计旨在帮助学生了解数字电压表的工作原理和设计过程，培养学生的电路设计和实验能力。
具体目标包括：- 了解ADC0809的基本特性和工作原理- 设计数字电压表电路- 调试和验证数字电压表电路- 进行实际测量和性能评估4. 课程设计内容4.1 ADC0809特性分析学生将学习ADC0809的特性和工作原理，包括输入范围、精度、时序要求等。
通过理论学习和实验验证，学生将掌握ADC0809的基本参数和限制条件。
4.2 数字电压表电路设计在掌握了ADC0809的基本特性后，学生将开始设计数字电压表的电路。
设计过程将包括模拟输入和参考电压的设定、时钟信号的生成、数字显示和控制逻辑的设计等。
4.3 电路调试和验证设计完成后，学生将进行电路的调试和验证工作。
他们需要确保电路能够正常工作，并对其性能进行评估。
如果有必要，他们还可以进行一些改进和优化。
4.4 实际测量和性能评估学生将使用数字电压表进行实际测量，并对其测量精度、稳定性和速度进行评估。
他们还可以与市售数字电压表进行对比，验证自己设计的数字电压表的性能和特点。
5. 实验设备和材料为了完成这个课程设计，学生将需要以下设备和材料：- ADC0809芯片及支持器件- 电压源和参考电压源- 模拟输入信号源- 时钟脉冲发生器- 数字显示器和控制电路- 示波器和信号发生器等测试设备6. 实验步骤和过程学生将按照以下步骤完成课程设计实验：6.1 学习ADC0809的特性和工作原理6.2 进行数字电压表电路设计6.3 搭建电路并进行调试6.4 进行性能评估和实际测量7. 结果分析和总结学生将对实验结果进行分析，总结数字电压表的性能和特点，并讨论可能的改进方向和应用场景。
只能数字电压表课程设计

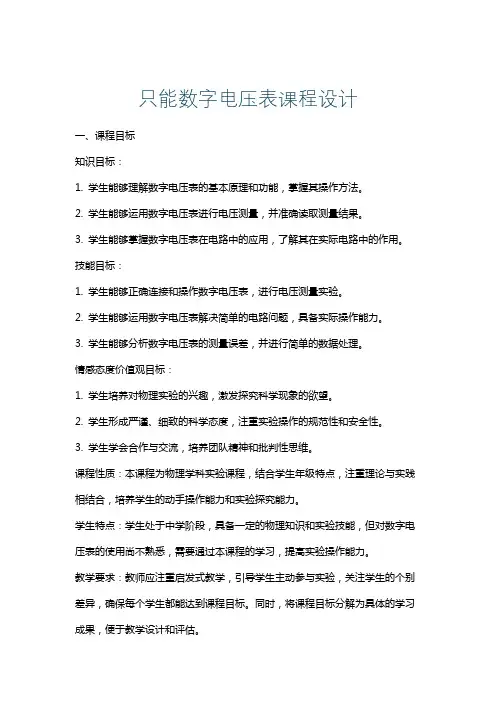

只能数字电压表课程设计一、课程目标知识目标：1. 学生能够理解数字电压表的基本原理和功能，掌握其操作方法。

2. 学生能够运用数字电压表进行电压测量，并准确读取测量结果。
3. 学生能够掌握数字电压表在电路中的应用，了解其在实际电路中的作用。
技能目标：1. 学生能够正确连接和操作数字电压表，进行电压测量实验。
2. 学生能够运用数字电压表解决简单的电路问题，具备实际操作能力。
3. 学生能够分析数字电压表的测量误差，并进行简单的数据处理。
情感态度价值观目标：1. 学生培养对物理实验的兴趣，激发探究科学现象的欲望。
2. 学生形成严谨、细致的科学态度，注重实验操作的规范性和安全性。
3. 学生学会合作与交流，培养团队精神和批判性思维。
课程性质：本课程为物理学科实验课程，结合学生年级特点，注重理论与实践相结合，培养学生的动手操作能力和实验探究能力。
学生特点：学生处于中学阶段，具备一定的物理知识和实验技能，但对数字电压表的使用尚不熟悉，需要通过本课程的学习，提高实验操作能力。
教学要求：教师应注重启发式教学，引导学生主动参与实验，关注学生的个别差异，确保每个学生都能达到课程目标。
同时，将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容本课程依据课程目标，选择以下教学内容：1. 数字电压表的基本原理：包括电压表的分类、工作原理、显示方式等。
- 教材章节：《物理实验》第四章第二节“电压的测量”。
2. 数字电压表的操作方法：涵盖连接方式、量程选择、分辨率、测量步骤等。
- 教材章节：《物理实验》第四章第三节“数字电压表的使用”。
3. 数字电压表的应用实例：分析实际电路中数字电压表的应用，如测量电源电压、电路元件电压等。
- 教材章节：《物理实验》第四章第四节“电压测量在实际电路中的应用”。
4. 数字电压表的误差分析：介绍误差来源、减小误差的方法及数据处理。
- 教材章节：《物理实验》第四章第五节“电压测量误差分析”。
