C车床对开合螺母座工艺规程与工装设计
开合螺母加工工艺说明书

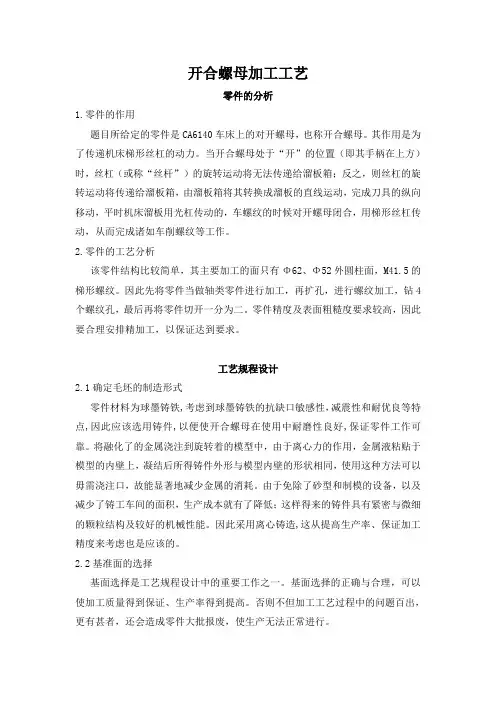

开合螺母加工工艺零件的分析1.零件的作用题目所给定的零件是CA6140车床上的对开螺母，也称开合螺母。
其作用是为了传递机床梯形丝杠的动力。
当开合螺母处于“开”的位置（即其手柄在上方）时，丝杠（或称“丝杆”）的旋转运动将无法传递给溜板箱；反之，则丝杠的旋转运动将传递给溜板箱，由溜板箱将其转换成溜板的直线运动，完成刀具的纵向移动，平时机床溜板用光杠传动的，车螺纹的时候对开螺母闭合，用梯形丝杠传动，从而完成诸如车削螺纹等工作。
2.零件的工艺分析该零件结构比较简单，其主要加工的面只有Φ62、Φ52外圆柱面，M41.5的梯形螺纹。
因此先将零件当做轴类零件进行加工，再扩孔，进行螺纹加工，钻4个螺纹孔，最后再将零件切开一分为二。
零件精度及表面粗糙度要求较高，因此要合理安排精加工，以保证达到要求。
工艺规程设计2.1确定毛坯的制造形式零件材料为球墨铸铁,考虑到球墨铸铁的抗缺口敏感性，减震性和耐优良等特点,因此应该选用铸件,以便使开合螺母在使用中耐磨性良好,保证零件工作可靠。
将融化了的金属浇注到旋转着的模型中，由于离心力的作用，金属液粘贴于模型的内壁上，凝结后所得铸件外形与模型内壁的形状相同，使用这种方法可以毋需浇注口，故能显著地减少金属的消耗。
由于免除了砂型和制模的设备，以及减少了铸工车间的面积，生产成本就有了降低；这样得来的铸件具有紧密与微细的颗粒结构及较好的机械性能。
因此采用离心铸造,这从提高生产率、保证加工精度来考虑也是应该的。
2.2基准面的选择基面选择是工艺规程设计中的重要工作之一。
基面选择的正确与合理，可以使加工质量得到保证、生产率得到提高。
否则不但加工工艺过程中的问题百出，更有甚者，还会造成零件大批报废，使生产无法正常进行。
粗基准的选择：对于一般轴类零件而言，以外圆作为粗基准是完全合理的。
因此对本零件来说，选择以Φ62外圆柱面作为粗基准面加工Φ62外圆柱面和右端面。
精基准的选择：使用经过加工的表面作为定位基准，采用加工了的Φ62外圆柱面和右端面作为精基准。
开合螺母座工艺分析及夹具设计
