第一章xxx监管特殊业务用房

综合布线系统总体实施

1 实施原则

根据前期大楼综合布线系统设计具体施工。

2 项目基本情况

xxx监管特殊业务用房项目，位于xxx大院内，建筑设计楼层三层。

考虑到各方面的业务要求，建立数字通讯系统和计算机网络系统。为此建立的综合布线系统，应能适应并适合业务发展的需求。

根据招标书要求，此次综合布线系统的核心要求如下：

➢满足相关的国家标准和国际标准；

➢能够支持各种计算机网络设备和电话系统；

➢具有先进性、可靠性、可互换性和可扩充性；

➢内网信息点全部采用六类单层屏蔽网线（FTPCAT6）

➢外网信息点和语音信息点全部采用超五类网线（UTPCAT5）；

➢数据机房：大楼所有数据信息点汇聚到位于一层中心机房内；

➢语音机房：大楼所有语音信息点汇聚到位于一层中心机房内。

➢一层中心机房铺设防静电地板。

本大楼综合布线系统是一个模块化、灵活性较高的智能化布线系统，通过延伸到每个区域和房间的信息点，将电话、电脑、网络设备、通讯设备与管理设备连接为一个整体，高速传输语音、数据、图像，从而为内部管理者和使用者提供综合性资讯服务。

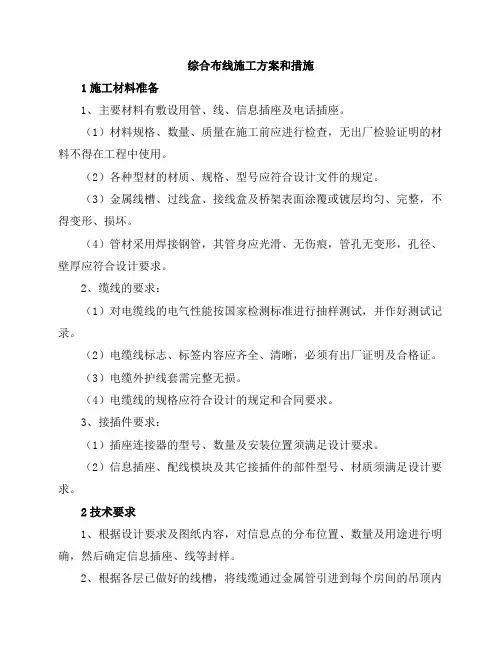

3 材料需求

在这次综合布线系统中，选用了六类非屏蔽布线系统和超五类非屏蔽布线系统，六类非屏蔽和超五类布线的带宽为300MHz（六类非屏蔽）或100MHz（超五类），能够支持1000BASE-T千兆以太网应用。相比超五类，六类系统传输带宽高2.5倍，抗干扰能力比超五类高出4倍。六类可以支持更高速率的数据传输，更低的误码丢包现象，更好的支持宽带视频应用。并且六类布线系统可以更好的支持千兆以太网，降低对于网络设备的要求，同时在一定距离内可支持下一代的传输协议——万兆以太网。（六类系统标书时使用）。六类和超五类布线布线系统与基于光纤媒介的垂直干线一起使用，组成收缩型星型拓扑结构，为高带宽，高速率应用提供完整的端到端布线解决方案，具有很强的前瞻性，特别适用于未来网络的扩展及升级，从而减少了维护和升级费用。布线系统在安装完毕后，能够满足每星期7日，每日24小时无休息地正常传输语音、数据和图像的要求。

根据客户需求及本项目的应用特点，对系统基本规划如下：

➢内网采用六类非屏蔽RJ45模块，六类非屏蔽4对双绞线及六类非屏蔽配架构成六类非屏蔽水平永久链路；

➢外网采用超五类非屏蔽RJ45模块，超五类非屏蔽4对双绞线及超五类非屏蔽配架构成超五类水平永久链路；

➢语音采用超五类非屏蔽RJ11模块，超五类非屏蔽2对双绞线及超五类非屏蔽配架构成超五类水平永久链路；

➢建筑物之间的通信，采用光纤实现数据及语音的联系。

在本次实施中，我们推荐选用浙江一舟电子科技股份有限公司的一舟六类非屏蔽和超五类产品及解决方案来构建xxx监管特殊用房的综合布线系统，设计上充分考虑了计算机系统和网络的发

展。一舟是一组完整的布线系统解决方案，以双绞线为传输介质，以满足用户各种语音、数据、控制线路及影像传输之需求。此配线系统经介质转换,可支持世界上主要电脑设备。

第二章xxx监管特殊用房

综合布线系统具体实施

1.1 信息点分布

根据客户需求及办公楼宇对综合布线的要求，对监管特殊用房的信息点基本统计如下：

说明：按照原设计信息点分别为内网、外网和语音三类

详细分布情况参见下表：

信息点分布表格

2 各子系统的技术要求的实现

2.1 工作区子系统

为了保证计算机网络系统的正常运转，所有信息插口都是一个标准的RJ45六类或超五类信息插口，可以支持250MHz或100MHz以上的信息传输，不同型号的计算机和终端可以通过RJ45标准跳线方便地连接到电脑信息插座上。

对于模拟电话应用的RJ11插头（电话机一般都配有这种电缆）也可以直接插入RJ45插座内。今后用户在升级成为数字电话系统时，无需对布线系统进行改造，这将大大缩小时间和成本。

在本系统中，由于各层水平电缆的两端（工作区面板和配线架）均采用了六类或超五类非屏蔽RJ45模块，因此系统的可互换性非常好，这样就实现了语音、数据完全可互换，使电话与电脑之间的线路转换十分简单，仅仅只需要在配线架上通过改变跳线即可完成，大大方便了今后的实际应用，使综合布线系统的灵活性得到最完美的体现。
