关于REVIT在幕墙设计和下料中的运用
Revit 2014创建和编辑幕墙
创建玻璃幕墙 实例属性
玻璃幕墙的实例属性与基本墙类 似，只是多了垂直/水平网格样式， 如图7-30所示。“编号”只有在 网格样式被设置成“固定距离” 时才会被激活，编号值即等于网 格数。
编辑玻璃幕墙
编辑幕墙网格线段和竖梃 编辑幕墙嵌板
编辑玻璃幕墙
编辑幕墙网格线段和竖梃
在三维或平面视图中绘制一段带幕墙网格和竖梃的玻璃幕墙（样式自定），然后转到三维视 图中，如图7-31所示。
创建玻璃幕墙
墙体的连接方式
在“幕墙嵌板”下拉列表框中可选择绘制幕墙的默认嵌板，一般幕墙的默认选择为“系统嵌 板：玻璃”。 （2）垂直网格样式和水平网格样式。这两种样式均用于分割幕墙表面和整体分割或局部细 分幕墙嵌板。其布局方式可分为“无”“固定数量”“固定距离”“最大间距”和“最小间 距”五种。 ①无。绘制的幕墙没有网格线，可在绘制完幕墙后，在幕墙上添加网格线。 ②固定数量。若选择“固定数量”方式，则不能编辑幕墙“间距”选项，可直接利用幕墙属 性选项板中的“编号”选项来设置幕墙网格的数量。 ③固定距离、最大间距和最小间距。这三种方式均是通过“间距”来设置的。绘制幕墙时， 多用“固定数量”和“固定距离”两种。 （3）垂直竖梃和水平竖梃。设置的竖梃样式会自动在幕墙网格上添加；如果该处没有网格 线，则该处不会生成竖梃。
编辑玻璃幕墙
编辑幕墙网格线段和竖梃
在不选中幕墙的情况下，同样可以添加幕墙网格线，切换至“建筑”主选项卡，在“构建” 子选项卡中单击“幕墙网格”按钮或“竖梃”按钮，在激活的“修改|放置 幕墙网格（竖 梃）”选项卡的“放置”面板（见图7-33或图7-34）中可以选择网格或竖梃的放置方式。
编辑玻璃幕墙
创建和编辑幕墙
幕墙简介 创建玻璃幕墙 编辑玻璃幕墙
Revit操作案例操作手册
R e v i t操作案例——广联达案例工程二、软件介绍2.1菜单选项设置双击打开软件，首先打开左侧主菜单栏，下角选项。
可以设置文件保存时间、保存位置、界面颜色等常规设置。
保存时间：Revit中即时保存文件，根据保存时间存为不同版本，方便用户查看并使用不同的版本，所以我们保存时要建一个文件夹方便查看不同版本的文件。
保存位置：文件保存位置主要是项目样板文件，项目文件以及族库的位置，都是软件安装时默认的位置不建议修改，如果自己自建样板和族时要保存到库里以便后续使用。
绘图板颜色：正常打开时绘图板背景是白色的，不利于看图。
在选项中图形颜色中选择反转背景色，就会变成黑色背景。
2.2应用程序菜单提供对常用文件操作的访问，例如“新建”、“打开”和“保存”。
还允许您使用更高级的工具（如“导出”和“发布）来管理文件。
单击??打开应用程序菜单。
要查看每个菜单项的选择项，请单击其右侧的箭头。
然后在列表中单击所需的项。
作为一种快捷方式，您可以单击应用程序菜单中（左侧）的主要按钮来执行默认的操作。
最近使用的文档在应用程序菜单上，单击“最近使用的文档”按钮，可以看到最近所打开文件的列表。
使用该下拉列表可以修改最近使用的文档的排序顺序。
使用图钉可以使文档始终留在该列表中，而无论打开文档的时间距现在多久。
打开的文档在应用程序菜单上，单击“打开的文档”按钮，可以看到在打开的文件中所有已打开视图的列表。
从列表中选择一个视图，以在绘图区域中显示。
快速访问工具栏快速访问工具栏包含一组默认工具。
您可以对该工具栏进行自定义，使其显示您最常用的工具。
主要包括打开、保存、撤销、注释、字体、三维、剖面，切换视图等常用命令。
2.3软件操作1.新建项目新建项目有三种方式。
第一种，打开软件初始界面有直接的新建项目。
第二种打开应用程序菜单栏，选择新建项目。
第三种就是直接在软件操作界面打开项目样板文件，直接建立项目。
2.样板文件的选择：通常revit设计时建筑和结构是分开的，所以建筑师和结构师分别采用不同的样板文件。
revit基本介绍和使用方法
revit基本介绍和使用方法Revit是由Autodesk公司开发的一款三维建模软件，适用于建筑、结构和机电等各种类型的设计和施工项目。
它能够使用BIM技术（Building Information Modeling）来完成建筑设计、构建和维护等过程中的各项工作。
Revit的使用方法：1.创建建筑模型：在Revit中，首先需要创建一个建筑模型，包括建筑的墙体、地面、天花板等各种结构。
2.添加家具和设备：在建筑模型中可以添加家具、设备和灯具等元素，以完善建筑的功能和美观度。
3.设置房间和标记：在建筑模型中可以设置房间，同时添加标记，以便在施工过程中更好的识别和管理建筑。
4.生成图纸：在建筑模型中可生成各种图纸，包括平面图、立面图和断面图等，以便在施工和工厂制造过程中使用。
5.协作：通过Revit，团队成员可以在同一项目中进行设计和修改工作，从而提高协作效率和准确性。
除此之外，Revit还支持自动识别并解决设计中的冲突问题，减少施工中的错误和延误。
总的来说，Revit是一款功能强大且易于使用的建筑设计软件，特别适用于大型项目和复杂建筑设计。
有些Revit的基本操作包括：1. 创建构件：选择构件类型，如墙、窗户、门等，然后通过绘制或放置来创建构件。
2. 编辑构件：在构件上执行操作，如移动、旋转、缩放和拉伸。
3. 创建视图：创建各种类型的视图，如平面图、立面图、3D视图和细节视图等。
4. 添加注释和标记：添加建筑元素的注释和标记，如测量标记、标签和尺寸。
5. 设置材质和光照：为建筑元素设置材质和光照属性，以模拟真实世界中的光照条件。
6. 添加家具和设备：在建筑模型中添加家具、设备和灯具等元素，以完成建筑的功能和美观度。
7. 进行项目协作：Revit支持多用户同时参与建筑设计和模拟，同时进行版本控制和审批流程。
总的来说，使用Revit需要一定的建筑设计知识和技能，包括对建筑模型的理解和操作方法。
建筑师、工程师、室内设计师和其他相关专业人士可以通过培训和实践来掌握Revit的使用技巧和功能特点，以更有效地完成设计和施工任务。
revit中幕墙嵌板简明教程
幕墙嵌板简明教程本教程直接从绘制幕墙说起，关于REVIT安装以及项目文件创建以及标高轴网绘制等，自行网搜！一、绘制幕墙：建筑——墙（快捷键“WA”）,属性框下拉菜单中选取幕墙，如下图：点击“编辑类型”进入“类型属性”编辑对话框。
如下图：图中箭头所指项目，根据实际情况调整。
下面对箭头标示项目逐一说明：构造——自动嵌入：需要在一面砌体墙或者剪力墙中绘制一面类似于门窗（自动裁剪洞口）的幕墙，勾选上这个选项，砌体墙或者剪力墙根据绘制幕墙自动裁剪洞口；构造——幕墙嵌板：选择幕墙默认的嵌板类型，是个下拉菜单，根据实际情况选择；连接条件——指的是幕墙竖梃的横碰竖、竖碰横的问题，下拉菜单，点开后绝对一目了然；垂直网格以及水平网格——也就是指幕墙的分格，有定数等分，定距等分等等项，这个在初期做方案对幕墙分格要求不是很严格的时候还是很有用。
需要注意的是，定数等分，这个“数”指的是幕墙分格线的数量，而不是分格的数量。
他的数量=幕墙分格-1；垂直竖梃以及水平竖梃——这个是用来选择幕墙立柱及横梁的（如果需要，比如框架玻璃幕墙），边界1及边界2指的是边立柱或横梁，内部类型指的是边立柱或横梁中间部分。
这个根据实际情况而定（石材，铝板等几乎都不加立梃）现在开始绘制，需要说明的是注意幕墙内外之分——一句话：幕墙外侧在绘制方向的左边。
如下：幕墙宽度以及进出位置以实际项目为准。
高度由幕墙实例属性控制，见下图：幕墙顶底都有限制条件的，是根据标高来定，偏移值为0就是跟标高线平齐。
偏移值正负对应约束标高线上下。
二、掏洞：本例是一个窗洞收口嵌板例子，所以幕墙需要掏个洞。
选择幕墙，点击屏幕顶部偏右“编辑轮廓”（如果这步是在与幕墙所在面垂直的视图执行，则软件会弹出选择平面，这个根据实际情况选择，比如南立面的幕墙，就选南立面，其他几个立面亦如此。
有的时候需要选择三维，情况不同，选择不同）点击“编辑轮廓后”看到的是这样的画面：四条紫色的线表示的是幕墙顶底以及左右，很好理解吧？然后添加我们需要的窗洞轮廓。

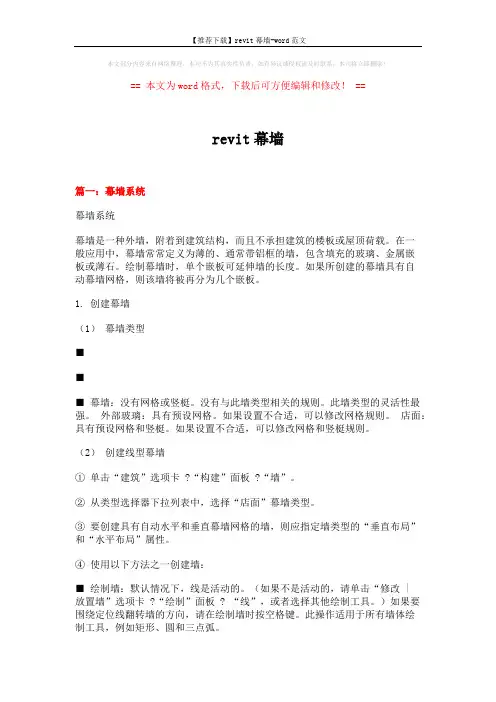

【推荐下载】revit幕墙-word范文 (7页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==revit幕墙篇一：幕墙系统幕墙系统幕墙是一种外墙，附着到建筑结构，而且不承担建筑的楼板或屋顶荷载。
在一般应用中，幕墙常常定义为薄的、通常带铝框的墙，包含填充的玻璃、金属嵌板或薄石。
绘制幕墙时，单个嵌板可延伸墙的长度。
如果所创建的幕墙具有自动幕墙网格，则该墙将被再分为几个嵌板。
1. 创建幕墙（1）幕墙类型■■■ 幕墙：没有网格或竖梃。
没有与此墙类型相关的规则。
此墙类型的灵活性最强。
外部玻璃：具有预设网格。
如果设置不合适，可以修改网格规则。
店面：具有预设网格和竖梃。
如果设置不合适，可以修改网格和竖梃规则。
（2）创建线型幕墙① 单击“建筑”选项卡?“构建”面板?“墙”。
② 从类型选择器下拉列表中，选择“店面”幕墙类型。
③ 要创建具有自动水平和垂直幕墙网格的墙，则应指定墙类型的“垂直布局”和“水平布局”属性。
④ 使用以下方法之一创建墙：■ 绘制墙：默认情况下，线是活动的。
（如果不是活动的，请单击“修改 |放置墙”选项卡?“绘制”面板? “线”，或者选择其他绘制工具。
）如果要围绕定位线翻转墙的方向，请在绘制墙时按空格键。
此操作适用于所有墙体绘制工具，例如矩形、圆和三点弧。
■ 拾取线：选择现有的线。
线可以是模型线或图元（例如屋顶、幕墙嵌板和其他墙）的边缘。
■ 拾取面：选择体量面或常规模型面。
可以将常规模型创建为内建模型或基于族文件的模型。
要高亮显示体量或常规模型上的所有垂直面，请按Tab 键。
单击以同时在每个高亮显示的面上放置墙。
⑤ 要修改嵌板类型，请执行下列操作：a. 打开可以看到幕墙嵌板的立面或视图。
b. 选择一个嵌板。
将光标移动到嵌板边缘上方，并按Tab 键，直到选中该嵌板为止。
查看状态栏中的信息，然后单击以选中该信息。
c. 从类型选择器下拉列表中，选择合适的类型。

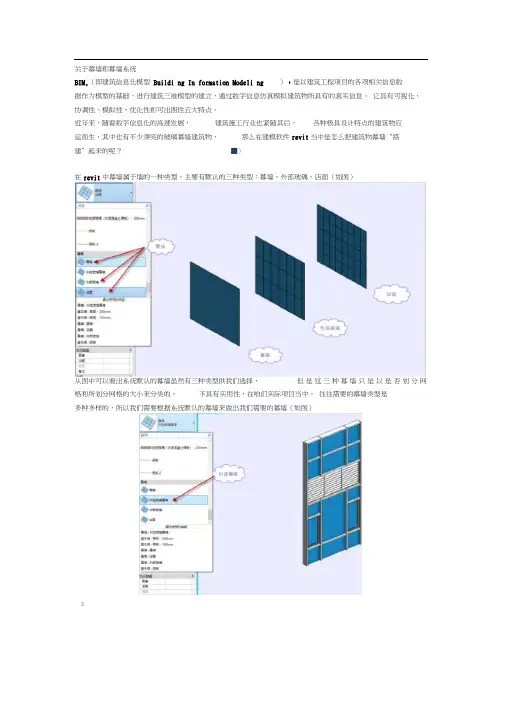

(时代BIM教程)revit制作玻璃幕墙
关于幕墙和幕墙系统BIM,（即建筑信息化模型Buildi ng In formation Modeli ng ），是以建筑工程项目的各项相关信息数据作为模型的基础，进行建筑三维模型的建立，通过数字信息仿真模拟建筑物所具有的真实信息。
它具有可视化、协调性、模拟性、优化性和可岀图性五大特点。
近年来，随着数字信息化的高速发展，建筑施工行业也紧随其后，各种极具设计特点的建筑物应运而生，其中也有不少漂亮的玻璃幕墙建筑物，那么在建模软件revit当中是怎么把建筑物幕墙“搭建”起来的呢？■〉在revit中幕墙属于墙的一种类型，主要有默认的三种类型：幕墙、外部玻璃、店面（如图）从图中可以看岀系统默认的幕墙虽然有三种类型供我们选择，但是这三种幕墙只是以是否划分网格和所划分网格的大小来分类的，不具有实用性，在咱们实际项目当中，往往需要的幕墙类型是多种多样的，所以我们需要根据系统默认的幕墙来做岀我们需要的幕墙（如图）2（1）绘制幕墙在revit中，绘制幕墙的方法和绘制常规墙体的方法是一致的，单击“建筑"选项卡，选择“墙”命令，在下拉栏中，我们选择“幕墙”，然后点击“编辑类型”复制一个幕墙类型（不直接在默认的幕墙类型里面修改），暂命名为“幕墙 2 （名称根据实际情况命名，这里举例说明）对于外部玻璃和店面类型幕墙，可用参数控制幕墙网格的布局模式，网格的间距值及对齐、旋转角度和偏移值。
选择刚刚画好的幕墙2,单击“类型属性”弹出类型属性对话框,实际项目中，等分的幕墙网格很少，很多时候我们需要手动修改幕墙网格的距离，或者手动添加幕墙网格和竖梃：选择幕墙网格（可点击Tab键切换选择），点开锁标记，即可修改网格临时尺寸（此时不能再次锁定幕墙网格，否则会变回之前设置的等分间距）（4）编辑立面轮廓选择幕墙，激活“修改墙”选项卡，单击面板下的“编辑轮廓”命令，即可像基本墙一样任意编辑其里面轮廓（5 ）幕墙网格与竖梃单击“建筑”选项卡，选择“幕墙网格”命令，可以整体分割或局部细分幕墙嵌板。
Revit曲面幕墙的应用探索
二，
图 1 曲面体量
在曲面体量中，按自己需要划分网格，然后用自适应族弄报告参数，表达出嵌板变形情况并用颜色表示。绿色是
变形最轻，往红色表示变形越大。变形度 0 代表单曲。通过这个手段，可以快速直观地对曲面方案设计情况作出
判断。
见图 2，图 3。
ห้องสมุดไป่ตู้2
图3 三，
提取明细表，看看嵌板之间的具体数据。能提取嵌板边长、角度、变形度、面积，形成明细表，可以用具体 数据判断设计情况。见图 4
图4
四， 方案调整差不多了，我们可以给所有嵌板一个独立标记，方便查找沟通和定位。见图 5
图5
五， 导出到 Excel，方便统计幕墙嵌板数据，如统计面积、长度、成本等。见图 6
图6 -完-
本帖继续探索其应用和深化某些功能，自适应族来源原帖地址： /detail7891880_1_1.html
曲面复杂程度，往往与设计难度、施工难度、造价成正相关。在方案初期，要判断曲面造型是否符合经济和 功能要求是个较繁琐和难以准确判断的事情，使用软件来对形态模拟，对设计风险有很好的判断价值，也提供方 案优化的推敲价值。留言可到微博 /gzsoony 或本帖中。
实际应用中会更多的细节和繁琐事会出现，以下是方案中曲面幕墙的一些粗略的探索，还有很多不足之处请 指教：
Revit 曲面幕墙的应用探索
由于本人还在纠结如何用标准件（标准四边形或三角形）去划分双曲面问题，用 Revit 和 CATIA 去尝试，都 没有很好的可行思路。
前段时间在弄某个项目时候，Revit 的三维空间定位搞得我无比痛苦和捉狂，要做深入还是用 CATIA 或 Rhino 吧！Revit 造型能力虽说很差，但如在建筑概念方案阶段时，其体量和幕墙功能还是挺有实用价值的。
Revit软件技巧1.3.6如何在幕墙上安装墙饰条
Revit软件技巧1.3.6如何在幕墙上安装墙饰条
在 Revit 软件中，要在幕墙上安装墙饰条，需要按照以下步骤进行操作：
1. 首先，在幕墙上创建一个垂直的墙面，该墙面可以是幕墙钢构或玻璃幕墙系统中的任意一个。
在墙面上右键选择“编辑墙体”，进入墙体编辑模式。
2. 在墙体编辑模式下，选择“墙体结构”选项卡，然后单击“复制”按钮。
将主墙体的附件材料添加到新建的墙体上。
3. 然后，切换到“立面”视图，单击墙面上的“开口”按钮将墙面划分为段，并选择要安装墙饰条的段。
在“应用详细设置”中修改段的深度和高度，使其符合要求。
4. 接下来，在“立面”视图中，单击“种类与设置”图标。
选择“附件”选项卡，然后单击“添加”按钮。
在“添加附件”对话框中，选择“墙饰条”并单击“确定”。
5. 在“附件”对话框中，选择要添加的墙饰条类型，然后单击“确定”。
在“应用详细设置”中，修改墙饰条的位置，并设置其他属性，如长度、宽度、高度等。
6. 接下来，在“附件”对话框中，选择“添加网格”并单击“确定”。
在“应用详细设置”中，选择正确的网格类型并设置相关属性，如颜色、线型等。
7. 最后，单击“确认”按钮退出墙体编辑模式。
保存文件，查看幕墙上的墙饰条是否已经成功安装。
总之，在 Revit 软件中，安装墙饰条需要一定的技巧和经验。
如果您遇到任何问题，请及时咨询Revit 软件专业人员或阅读相关理论资料以获取更详细的帮助和指导。
1 / 1。
BIM中revit关于 NURB 表面上的幕墙系统
1. 打开显示体量的视图。
2. 单击“体量和场地”选项卡 “面模型”面板
（面墙）。
3. 在类型选择器中，选择一个墙类型。
4. 在选项栏上，选择所需的标高、高度、定位线的值。
5. （可选）要从一个体量面创建墙，请单击“修改|放置面墙”选项卡 “多重选择”面板 （选择多个）以禁用它。（默认情况下，处于启用状态。）
在 NURB 表面上创建的幕墙系统 注： 使用常规模型族中（而不是体量族中）的开放式几何图形。如上所示，这将适用于单独的 NURB 表面以及其他开放式几何图形。为了在体量实例中达到最佳性能，请仅使用可被 Revit 识 别的几何图形作为定向三维几何图形。体量实例中的开放式几何图形会降低处理速度并产生错 误，但除了那些可用于常规模型族的功能外，不会提供任何附加功能。 父主题： 从体量实例创建建
1. 打开显示体量的视图。
2. 单击“体量和场地”选项卡 “面模型”面板
（面幕墙系统）。
3. 在类型选择器中，选择一种幕墙系统类型。 使用带有幕墙网格布局的幕墙系统类型。
4. （可选）要从一个体量面创建幕墙系统，请单击“修改 | 放置面幕墙系统”选项卡 “多
重选择”面板
（选择多个）以禁用它。（默认情况下，处于启用状态。）
光标将指示是正在添加要清除选择并重新开始选择请单击修改放置面屋顶选项卡多重选择面选中所需的面以后单击修改放置面屋顶选项卡多重选择面板创建屋如果希望生成的屋顶嵌板既包含朝上的面又包含朝下的面请将体量拆分为两个面以便每一面完全朝上或完全朝下
关于 NURB 表面上的幕墙系统
可以在常规模型族或体量族中的 NURB（非均匀有理 B 样条）表面上创建幕墙系统。 创建常规模型族或体量族时，可以导入包含 NURB 表面的 DWG 或 SAT 文件。保存族之后， 请使用“面幕墙系统”工具将幕墙系统放置在 NURB 表面上。
Revit关于设计选项对比幕墙方案的应用
Revit关于设计选项对比幕墙方案的应用
NO.1、介绍
设计选项：我们在前期方案阶段一般用'rhino'来推敲方案，主要因为它操作更加灵活，并且能快速根据甲方或者内部设计要求修改方案，但是到了初步设计和施工图设计阶段，我们这时就已经在'revit'中深化设计了，这个时候还要对比修改方案的话，个人认为还是在'revit'中更加方便，而'设计选项'这个功能就是为此而生的
NO.2、应用
Part I：这里主要对比一下幕墙的一个网格分隔情况，方案一：是垂直网格1800，方案二：竖向网格为1200
首先我们先新建一个'选项集'，这里会出现一个'选项集1'的主选项，然后在新建一个'选项'，这里显示为'选项2'，为了方便识别这里把'选项集1'重命名为方案对比，'选项1(主选项)'重命名为方案一，'选项2'命名为方案二，如下图所示：
Part II：然后我们把我们需要对比方案的地方画好重复的两面幕墙，一个是给方案一使用，一个是给方案二使用，如下图所示：Part III：其次我们把点击其中一个幕墙把它归属到方案一这个设计选项里，把另一面幕墙归属到方案二这个选项里，如下图所示：Part IIII：这时我们要看我们需要的方案只要切换设计选项到我们的方案就可以啦，并且看不见其它方案的任何图元，只显示主模型(这个是指共性图元)和本方案的图元，如下图所示：
//
End
▼。
Revit关于幕墙的应用（二）
Revit关于幕墙的应用（二）
介绍：
•关于利用幕墙命令建立幕墙窗；玻璃隔断；门联窗的应用，利用幕墙网格和竖梃的功能，我们可以任意的更改门窗的样式
应用二
•01.幕墙窗：利用幕墙可以自动嵌入墙体的功能来完成实际项目中的长条窗和一些窗墙体系无规则网格的窗户，如图一所示：图一
•我们只要把这个自动嵌入功能勾选上就好了，如图二所示：
图二
•02.玻璃隔断/门联窗：其实他们实际做法是一致的，只是叫法不同而已，玻璃隔断是那种类似落地的隔墙，而门联窗也可以落地，也可以门落地窗户有底高度，总之都可以通过幕墙来实现
•玻璃隔断：我们只需要任意编辑网格和竖梃就好了，具体做法可以等同于幕墙的做法，如图三所示：
图三
门联窗：可以把它当成窗户来做，就是利用上面讲的自动嵌入功能，在任意墙体里自由插入我们想要的门窗样式，如图四所示：图四
注：无论是门联窗和玻璃隔断还是幕墙窗，我们都需要门窗编号，可以输入到幕墙标记里，然后通过标记族来实现出图和统计,如图五所示：
图五。
Revit关于幕墙屋顶的应用
Revit关于幕墙屋顶的应用
NO.1、介绍
幕墙屋顶：常规的幕墙屋顶可以用'玻璃斜窗'来创建.异形的可以用'面屋顶'和'幕墙系统'来创建，其原理都是通过'体量'创建好面，然后拾取这个面来实现的
NO.2、应用
Part I：这里先展示普通的幕墙玻璃顶，我们找到'屋顶'选项卡下的'玻璃斜窗'这个命令，这里可以绘制矩形或者圆形又或是有规则的曲线屋顶，但是使用普通的'迹线屋顶'来画玻璃斜窗，只能画出来'平屋顶'或者'坡屋顶'，如图一；如图二
图一
图二
Part II：那么现在我们介绍异形的玻璃幕墙屋顶，我们先打开体量这个命令，画好三条曲线然后通过融合命令，将三条曲线融合成一个曲面，第一步在立面画好一条曲线，如下图所示：
•然后我们切换到平面选择右边我们刚刚画好的曲线镜像到另一面，并在中间补一条直线，如下图所示：
Part III：其次我们切换到三维框选这三条曲线选择创建实心形状，如图三所示；完成效果如图四所示：
图三
图四
Part IIII：最后我们通过'面屋顶'和'幕墙系统'拾取这个面就可以了，如图五；图六所示;最后效果如图七所示:
图五
图六
图七
//
End
▼。
Revit使用心得
中华建筑报/2008年/4月/26日/第010版建筑设计行业信息化之路Revit使用心得建筑师赵睿多年来，建筑师们传统的设计方法是先出平面图，再出立面图，最后把图纸以及自己的想法交待给效果图公司，依赖效果图公司的建模完成对建筑三维形体的推敲，必要时还需通过制作实物模型来研究形体。
建模的沟通、建模过程的询问及反馈，还有由于错误领会造成的返工都将大大增长设计周期，既费时又费力。
绝大多数建筑师在看到完成的效果图前，对自己设计的建筑形体缺乏直观的生动的认识，这严重影响了建筑产品的最终效果。
以下是我使用Revit的一些心得体会。
即时关联性一般情况下我们的平面图完成后还要对照它，完全独立地绘制各个立面，既费时又费力，而要详细、精准的剖面图更是一大难题。
各立面的数据都要人为对照，低级错误时有发生。
但是建筑设计从开始到建设施工，同一个项目也是在不断发生变化的。
创建图纸是完成项目的手段之一，同时它也是一个探寻事实的过程。
因此在设计中快速地做出修改和变动是每个项目必不可少的。
以往的方式绘图，各个视图之间不会有任何联系，当一个视图发生改变的时候，其他方向的视图都不会更改过来。
这样一来就有很多弊端产生，因为要花更多的时间来修改其他视图以达到一致。
而用Revit做的设计，完全是一个整体，所画的建筑构件不只有三维模型，各个视图自动以正确的形式显示，因此每个建筑构件只需要在方便的视图绘制一次，其他相关视图都会自动跟进，添加一个建筑构件可以马上看到它的三维及剖面的效果，而且平、立、剖面完全双向关联，每个构件只需要绘制一次，避免了重复作业，而且具有准确性。
比如生成剖面，这在以前的设计任务中是比较繁重的，但是在Revit中就变得很轻松，一条剖切线就可以解决问题，摆脱了因为考虑不周导致的剖面与其他视图不一致的失误，可以说，Revit的双向关联给我们带来了技术上的一次大的飞跃。
传统的平面设计方式带来的设计上的失误不仅是设计的困扰，更是时间上的损失，在很大程度上会影响整个项目的进度。
第5章：revit创建墙体和幕墙
第5章：revit创建墙体和幕墙第5章墙体和幕墙概述：在墙体绘制时需要综合考虑墙体的高度，构造做法，立面显示及墙身大样详图，图纸的粗略、精细程度的显示（各种视图比例的显示），内外墙体区别等。
幕墙作为墙的一种类型，幕墙嵌板具备的可自由定制的特性以及嵌板样式同幕墙网格的划分之间的自动维持边界约束的特点，使幕墙具有很好的应用拓展。
5.1 墙体的绘制和编辑5.1.1 一般墙体绘制墙体单击“常用”选项卡“构建”面板下的“墙”下拉按钮。
可以看到，有墙、结构墙、面墙、墙饰条、分隔缝等五种类型选择。
结构墙即为创建承重墙和抗剪墙的时候使用。
在使用体量面或常规模型时选择面墙。
墙饰条和分隔缝的设置原理相同，详见5.3节。
从类型选择器中选择“墙”的类型，必要时单击“图元属性”按钮，编辑墙属性，使用复制的方式创建新的墙类型。
设置墙高度、定位线、偏移值、墙链，选择直线、矩形、多边形、弧形墙体等绘制方法进行墙体的绘制。
在视图中拾取两点，直接绘制墙线（如图5.1-1所示）。
图5.1-1注意：顺时针绘制墙体，因为在REVIT中有内墙面和外墙面的区别。
拾取命令生成墙体：如果有导入的二维.dwg平面图作为底图，可以先选择墙类型，设置好墙的高度、定位线等参数后，用“拾取线/边”命令，鼠标拾取.dwg平面图的墙线，自动生成Revit墙体。
也可以通过拾取面生成墙体。
主要应用在体量的面墙生成。
编辑墙体：（1）墙体图元属性的修改选择墙体，自动激活“修改墙”选项卡，单击“图元”面板下的“图元属性”按钮，打开墙体图元属性对话框。
修改墙的实例参数墙的实例参数可以设置所选择墙体的定位线、高度、基面和顶面的位置及偏移、结构用途等特性（如图5.1-2所示）。
图5.1-2建议：墙体与楼板屋顶附着时设置顶部偏移，偏移值为楼板厚度，可以解决楼面三维显示时看到墙体与楼板交线的问题。
设置墙的类型参数墙的类型参数可以设置不同类型墙的粗略比例填充样式、墙的结构、材质等（如图5.1-3所示）。
8、Revit幕墙-BIM先生
Revit幕墙一、revit幕墙的认识在revit中，幕墙分别由幕墙竖梃、幕墙嵌板、幕墙网格组成。
幕墙位置：“建筑”—“墙”—“建筑墙”，然后将拖动条拉到最下面就能找到幕墙。
而幕墙网格和竖梃则是直接在“建筑”选项卡当中（本章节不讲幕墙系统）幕墙画法1:幕墙绘制在基础墙上。
先提前绘制好基础墙，然后点击幕墙在它的“编辑类型”里面，将“自动嵌入”勾选。
然后就可以绘制在基础墙上。
我们绘制在基础墙上的幕墙可以在三维或者里面拖拽他的高度。
幕墙画法2：幕墙可以直接绘制。
幕墙的编辑轮廓：点击幕墙的时候，工具栏会出现“编辑轮廓”，利用绘制工具勾勒闭合的幕墙轮廓。
幕墙类型属性编辑：在幕墙“类型属性”中，我们可以在“垂直网格”和“水平网格”，设置自己想要的网格间距或者网格数量。
我们画竖梃之前，必须先绘制好竖梃网格。
在“类型属性”中，也有竖梃的设置，边界1类型和边界2类型都如上所示，而内部类型就是指的是里面网格。
二、幕墙网格幕墙网格和竖梃的绘制除了在“类型属性”中进行设置外，还可以由我们自己单根绘制上去。
点击“幕墙网格”之后，我们可以选取工具栏中的“全部分段”或者“一段”的绘制方式，前者是画一整段网格，后者是单根绘制。
①先单击网格线②再点击右上角“添加/删除线段”③单击网格线段，单击已经绘制的网格线就会被删除，单击空白的地方就会添加网格线。
三、竖梃竖梃的绘制和幕墙网格是一样的绘制方法，有整段绘制，也有单段绘制，还有全部网格线绘制，意思就是我们画有网格的地方它能全部生成网格线。
我们单击竖梃，在“编辑类型”中，我们可以修改竖梃的倾斜角度，已经竖梃的“类型轮廓”，“厚度”，“材质”等等。
四、玻璃嵌板(重点)问题一：如何实现在画好的幕墙中添加门窗以及墙？首先在“插入”选项卡点击“载入族”命令，点击“建筑”—“幕墙”—“门窗嵌板”。
我们把鼠标放到玻璃中间，使用键盘右上角的“Tab”键进行切换，选中玻璃嵌板后，点击属性在下方找到我们之前载入进去的“幕墙门窗嵌板”类型。
BIM幕墙 操作
玻璃幕墙的编辑
1.打开revit文件：
1）对入口处玻璃幕墙进行隔离编辑，如图1所示
图1
2）利用幕墙网格工具，对入口处玻璃幕墙分隔网格，如图2所示
(a) (b)
(c) (d)
图2
3）利用添加/删除线段工具、复制工具将幕墙进行进一步划分。
图3
2.设置幕墙嵌板：
1）切换南立面，隔离显示入口处幕墙，载入族；
图4
2)将玻璃幕墙的外墙替换为“综合楼-F1-240mm外墙”和“综合楼-F2-F5-240mm 外墙”幕墙嵌板，如图5
图5
3.添加幕墙竖梃：
1）利用“放置”面板中“全部网格线”将幕墙网格上创建竖梃,如图6
图6
2）选中玻璃幕墙图元，打开类型属性，修改竖梃连接条件为边界和垂直网格连续
图7
4、自动修改幕墙
1）打开幕墙类型属性，修改垂直网格样式中的布局为固定距离，间距为3000，设置水平网格样式中布局方式为固定距离，间距为3600.如图8
图8
2）将幕墙改为UV坐标系，对幕墙进行编辑，如图9
图9
3）载入点爪式幕墙嵌板族，如图10
(a)
(b)
图10
4）打开任意综合楼外部幕墙，打开类型属性，修改连接条件为边界和垂直网格连续，设置垂直竖梃中内部类型为矩形竖梃：50X150mm，设置水平竖梃中内部类型、边界1类型和边界2类型均为矩形竖梃：50X150mm，其他参数不变。
图11。
revit应用心得
revit应用心得第一篇：revit应用心得公司推广revit软件已经有（）年了，如今已经取得一定的成效。
我们大多数人刚开始接触这个软件的时候，都对它持怀疑态度。
第一个疑问是：功能强大的软件应用起来必定麻烦，学习过程想必艰难，尤其对一些年纪大的同志来说，更是如此。
另外一点，就是不太确定这个软件在施工图设计方面是不是同样表现良好，能不能真正提高效率。
带着这些疑问，我们开始了解惑的征程。
经过几次短暂的培训之后，发现这个软件上手挺容易。
我们试着用其做了几个项目，起初用其出施工图还需借助其它软件（cad 等）,Revit也只能完成40-50%的工作,现在通过这几个项目的实际应用证明开始的怀疑是多余的,用其是完全能用于实际工作的,而且自己不必担心自己绘的图平面图和立面图剖面图有哪一点对不起来,统计的门窗表还会出错(因原来经常出错)。
下面就个人就Revit的实际应用谈一点自己的看法。
1、Revit最突出的特点就是设计信息数据一体化，这点在施工图设计当中非常有效。
建筑设计本身是一个过程，从方案到最终作品建成会经历无数次的变动修改。
因此在设计中快速地做出修改和变动是每个项目不可少的。
Revit的设计信息数据一体化不光使这些修改变得轻松，而且不用担心错漏碰缺等问题。
以往在cad中绘图，如果临出图发现某个某个地方出错而需要修改很多张平、立、剖面时，势必又要花费大量时间来修改而不能按时出图，但是在revit中只需要修改某一张图中的错误即可，大大提高了效率。
2、在Revit中，族是其核心，它贯穿所有的建筑设计项目。
做的越多，累积的族越多，效率提高得越快。
一个族可以无限次的使用在任何需要的地方。
虽然cad中也有“块”这种类似的概念，但是族的编辑和使用比块要简单的多，有效的多。
3、用Revit进行施工图设计中其另一优势是明细表的创建,因现在建筑设计中紧向建设方提供门窗明细表是远远不能满足其需求的,往往建设方和施工单位还要花大量的人力对相应的建筑材料和装修材料作出统计,而这些数据的准确性还以人为有很大关系,而这些数据用Revit 在建筑设计中已自动生成,你需要作的就是创建各种明细表。
Revit软件技巧1.3.13revit中弧形幕墙的创建方法
Revit软件技巧1.3.13revit中弧形幕墙的创建方法Revit软件是一款功能强大的三维建模软件，常用于建筑设计和工程设计。
在建筑设计中，幕墙是现代建筑非常重要的一部分。
在幕墙设计中，弧形幕墙是经常使用的一种设计元素。
本文将介绍Revit中如何创建弧形幕墙。
1. 创建基础墙体首先，在Revit中创建一个基础墙体，作为你要设计的弧形幕墙的基础。
你可以选择“墙体”工具，然后在平面视图中创建一个矩形的墙体。
2. 创建曲线接下来，在“建模”选项卡中选择“曲线”工具，并在基础墙体上绘制你需要的弧形线。
3. 切换到幕墙工具点击“建模”选项卡上的“幕墙”工具，进入幕墙的创建模式。
在这个模式下，你可以添加幕墙的类型，材质和参数。
4. 添加垂直格栅在幕墙工具中，点击“垂直格栅”，并在弧形线上选择你需要放置格栅的位置。
你也可以通过拖动滑块调整格栅的数量和大小。
5. 创建幕墙面板接下来，我们需要创建幕墙的面板。
选择“幕墙”工具的“面板”选项，并在基础墙体上绘制另一个弧形线。
这条线应该跟之前的线平行，并且留出一部分距离作为面板之间的间隙。
6. 添加水平格栅在面板上添加水平格栅，方法和添加垂直格栅相同。
格栅的数量和大小可以通过拖动滑块进行调整。
7. 完成设计通过以上步骤，你已经完成了弧形幕墙的设计。
现在，你可以根据需要进一步调整幕墙的细节，如添加边框，调整材料和颜色。
总结以上是在Revit中创建弧形幕墙的方法，通过这种方法，你可以创建出各种形状的幕墙设计。
这是一个高效而简单的过程，可以帮助你更好地完成建筑设计。
