导线与电缆的选择

合集下载

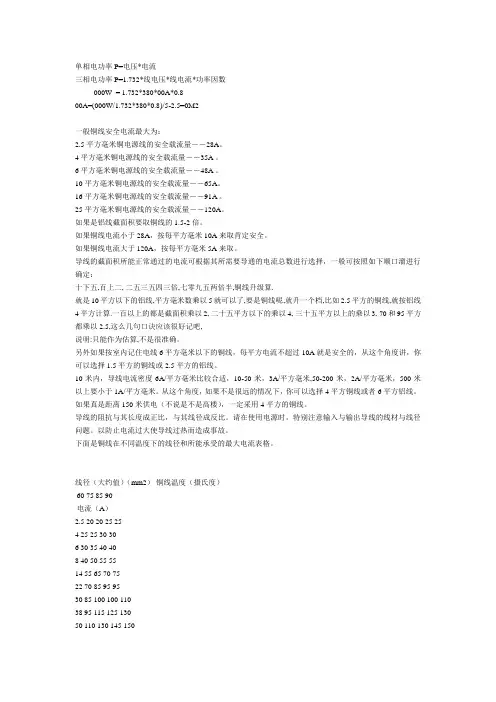

导线、电缆的选择和计算

单相电功率P=电压*电流三相电功率P=1.732*线电压*线电流*功率因数000W = 1.732*380*00A*0.800A=(000W/1.732*380*0.8)/5-2.5=0M2一般铜线安全电流最大为：2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

如果是铝线截面积要取铜线的1.5-2倍。

如果铜线电流小于28A，按每平方毫米10A来取肯定安全。

如果铜线电流大于120A，按每平方毫米5A来取。

导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三倍,七零九五两倍半,铜线升级算.就是10平方以下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按铝线4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 70和95平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。

另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。

10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。

从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。

如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。

导线的阻抗与其长度成正比，与其线径成反比。

请在使用电源时，特别注意输入与输出导线的线材与线径问题。

以防止电流过大使导线过热而造成事故。

导线和电缆选择

导线和电缆选择导线和电缆的选择是供配电设计中的重要内容之一。

导线和电缆是分配电能的主要器件，选择得合理与否，直接影响到有色金属的消耗量与线路投资，以及电力网的安全经济运行，提倡选用铜线，以减少损耗，节约电能，特制在易爆炸、腐蚀严重的场所，以及用于移动设备、检测仪表、配电盘的二次接线等，必须采用铜线。

导线和电缆的选择，必须满足用电设备对供电安全可靠和电能质量的要求，尽量节省投资，降低年运行费，布局合理，维修方便。

导线和电缆的选择包括两个方面：①型号选择；②截面选择。

高压侧母线选择进线方式有两种：架空进线和电缆进线。

根据实际情况，我们选用了架空进线。

根据下面导线和电缆型号的选择原则，经组内讨论研究决定，在高压侧母线，我们选用了铝绞线（LJ），型号为LJ-10。

综合个方面性能指标，以及选择原则，铝绞线性能较好，重量轻，对风雨抵抗力较强，这一点非常实用与室外，且其价格较低，适用场合更广泛，因此我们选用了铝绞线。

导线和电缆型号的选择原则导线和电缆型号的选择应根据其使用环境、工作条件等因素来确定。

1.常用架空线路导线型号及选择户外架空线路6kV及以上电压等级一般采用裸导线，380V电压等级一般采用绝缘导线裸导线常用的型号及适用范围为：（1）铝绞线（LJ）该导线导线性能较好，重量轻，对风雨作用的抵抗力较强，但对化学腐蚀作用的抵抗力较差。

多用于6~10kV的线路，其受力不大，杆距不超过100~125m。

（2）钢芯铝绞线（LGJ）该导线的外围为铝线，芯子采用铜线，这就解决了铝绞线机械强度差的问题。

由于交流电的趋肤效应，电流通过导线时，实际只从铝线经过，钢芯铝绞线的截面就是其中铝线的截面。

在机械强度要求较高的场所和35kV及以上的架空线路上多被采用。

（3铜绞线（TJ）该导线导电性能好，机械强度好，对风雨和化学腐蚀作用的抵抗力较强，但价格较高，是否选用应根据实际需要而定。

（4）防腐钢芯铝绞线（LGJF）具有钢芯铝绞线的特点，同时防腐线性能好，一般用于沿海地区、咸水湖及化工工业地区等周围有腐蚀性物质的高压和超高压架空线路上。

电线、电缆的选择与敷设

电线、电缆的选择与敷设一、电线、电缆的型号冶金工厂选用的电缆一般均为380V和3~10KV的电缆。

35KV及以上的电缆在电厂和总降变电所中使用，不作详细介绍。

1.电线或称导线，为导体外仅包一层绝缘层，电压一般仅为500V，必须穿钢管或硬塑料管敷设。

2.电缆，一般在导体外除包一层绝缘层外，再包一层护套层，一般用于穿钢管或在电缆桥架上敷设，对于直接埋地敷设和需受拉力或机械外力的场所，需采内护层及特征，数字表示外护层（铠装层及外被层）材料。

电缆型号按以下规定编制①为用途，电力电缆不表示。

控制电缆为K。

②为绝缘，纸绝缘为Z，聚氯乙烯为V，聚乙烯绝缘为Y，交联聚乙烯绝缘为YJ，橡皮绝缘为X，棉纱编织橡皮绝缘为BX。

③为缆芯材质，铜芯不表示，铝芯为L。

④为内护层，铅为Q，铝为L，聚氯乙稀为V，聚乙烯为Y。

聚丁胶为F。

⑤为特征，无特征不表示。

不滴漏为D，分相结构为F，屏蔽为P，软线为R。

⑥为铠装层，以数字0～4表示，数字含义见表1。

⑦为外被层，以数字0～4表示，数字含义见表1。

⑧为电压，以数字表示，单位为KV或V。

表，1外护层（铠装层及外被层）数字含义例1.“YJV32-26/35”，表示铜芯交联聚乙烯绝缘（内护层为聚氯乙稀）细园钢丝铠装聚氯乙稀护套电力电缆例2.KVV-500，表示控制电缆，聚氯乙稀绝缘（内护层为聚氯乙烯）控制电缆附注：有时在电缆型号的前面加注ZR，NF或在型号后面加注FR等字母的意义为：ZR—阻燃NF—防火FR—阻燃二、电缆型号选择1.缆芯材质选择目前一般都采用铜芯电缆，铝芯电缆已很少采用。

2.绝缘及内护层选择a..高压电力电缆一般选用交联聚乙烯护套电缆（YJV）电压在6KV以下时亦可选用聚氯乙烯绝缘聚氯乙烯护套电缆（VV）。

b.低压电缆一般选用YJV和VV。

c.控制电缆一般选用聚氯乙稀绝缘聚氯乙烯护套控制电缆（KVV）。

d.弱电回路用的控制电缆，需抑制感应干扰时，宜选用有金属屏蔽层的控制电缆，当电磁感应干扰是显著时，可选用缆芯为对绞型控制电缆。

4导线的类型及选择

返回
棉纱编织橡皮绝缘线：铜芯BX，铝芯BLX
电线的最里面是芯线，在芯线的外层包一层橡胶，作为绝缘层。橡胶外层编织棉纱，并在编织层上涂蜡（主要是沥青、石蜡及蒙旦蜡等）
返回
玻璃丝编织橡皮绝缘线：铜芯BBX，铝芯BBLX
玻璃丝编织橡皮绝缘线的结构与棉纱编织橡皮线基本相同，是用玻璃丝编织的，生产这种电线能节省大量的棉纱。但玻璃丝耐气候性差，容量破裂。
和聚氯乙烯外护套电力电缆道内架设。
3、塑料绝缘电缆：VV（VLV）铜（铝）芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
3、导线的表示方法
电线电缆表示方法主要由型号、规格及标准编号三部分组成。
1号
见课本
三、导线截面积的选择
应满足发热条件、电压损失、机械强度等要求。
2、零线截面的选择方法
三相四线制中的零线截面，可据经验选为相线的1/2左右，但必须不得小于机械强度要求的最小允许截面。
在单相制中，由于零线与相线中流过的是同一负荷的电流，所以零线截面要与相线相同。
2、零线截面的选择方法
二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。
电压力锅（960W）烤箱（1600W）微波炉（1300W）豆浆机（1000W）电热水器（2000W）浴霸（600W）
第二章导线的类型及选择
一、概述二、常用电线、电缆的型号和规格三、导线截面的选择
一、概述
常用的导线有电线和电缆两大类。选择电线和电缆主要包括型号和截面两方面。型号的选择主要和导线自身性质及使用环境、敷设方式等有关；截面选择时应满足：有足够的机械强度；长期通过负荷电流时，导线不应过热；线路上电压损失不应过大等。

导线截面积的选择和电缆的铺设方法

导线截面积的选择和电缆的铺设方法一导线截面积的选择输电线路导线截面积的选择对电网的技术经济性能有很大的影响，导线截面的选择首先满足最基本的技术要求，如不发生电晕，保证一定的机械强度，满足热稳定条件，电压损耗不超过容许值。

其次，还要考虑经济方面的问题，如截面的选择不应使功率损失过大，不应使投资过大以及降低有色金属的消耗等等。

因而导线截面积的选择不是一个孤立的问题，需要在设计时从各个方面去综合考虑，通过方案比较找出最优的方案。

1.1导线截面选择的技术条件选择导线的技术条件是指电晕放电，机械强度，发热温度及容许电压损耗等条件。

高压输电线路产生的电晕会引起电能损耗和无线电干扰，为了避免电晕的发生，导线的外径不能过小，根据理论分析及试验所得的结果，各级电压下的按电晕条件所规定的导线最小外径如下表所示：架空线路的导线在运行时要承受各种机械负载，如导线的自重，风压，冰重等，此外，还要有具有适应外界偶然负载的过载能力，这就要求导线截面不能过小，否则就难以保证应有的机械强度。

架空线路根据其重要程度一般可分为三个等级，通常35KV以上线路为I类线路，1~35KV 为II类线路，1KV以下为III类线路。

电流通过到现实，在导线上的电阻会缠身有功功率损耗，导线的有功功率损耗将转换为热能使导线的温度上升。

当损耗的热能与周围发散的热能相等时，温升达到稳定值。

在一定的容许条件下，各种型号的导线容许通过的电流时不同的。

总所周知，当线路上输送的功率一定时，导线截面积小则线路的电阻，电抗愈大，从而线路的电压损耗也愈大，电压损耗过大会给调压带来困难。

为了保证电压损耗在容许范围之内，通常可按容许电压损耗选择导线截面，这一点对地方电网尤为重要。

1.2导线截面积选择的经济条件为了节约投资降低线路的造价及折旧维修费用，导线截面应愈小愈好。

但当导线截面愈小时，在输送功率相同的条件下又会使电能损耗增大，从而增加发电厂的投资，燃料消耗以及整个系统的运行费用支出。

导线电缆的选择

导线电缆的选择（１）导体材质的选择导线电缆一般应采用铝芯线、架空线常采用钢芯铝绞线，低压架空线路常用裸铝导线，海边及有严重盐雾地区架空线路应采用防腐型钢芯铝绞线，低压电气动力设备及照明线路应采用绝缘导线。

下列场所宜采用铜芯导线或铜芯电缆：１）电气系统的操作回路、二次回路及信号检测回路。

２）移动设备的线路及剧烈振动场所的线路。

３）对铝有严重腐蚀而对铜无腐蚀的场所。

４）爆炸危险场所有特殊要求者。

５）电流较大而保护管的截面积又不允许加大的场所。

６）一级负荷的重要场所及重要设备。

７）弱电系统，特别是火灾报警系统、保安系统、微机系统。

（２）绝缘及护套的选择１）塑料绝缘导线不宜在室外敷设，橡皮绝缘导线可在室外明设，氯丁橡皮绝缘导线可代替橡皮绝缘导线，但机械强度较差。

２）油浸纸绝缘电力电缆耐热耐电压性能好，但弯曲性能差，不能在低温下敷设，电缆头制作工艺复杂。

铅包护套韧性较好，不影响弯曲，但价格高，比重大；铝包护套比重小价格低，但加工复杂。

３）聚氯乙烯绝缘及护套电力电缆可代替油浸纸绝缘电力电缆，但电气性能差，含三氯乙烯、苯等化工场所不宜采用。

４）橡皮绝缘电缆适用了气候严寒地区和水平高差大或垂直敷设的场所，主要用于移动设备，但耐油性差、耐热性差。

５）交联聚氯乙烯绝缘聚氯乙烯护套电力电缆性能好、重量轻、电缆头制作简单、敷设不受限制，但延燃性差、价格较贵。

（３）外护层及铠装的选择在大型建筑物、构筑物附近、土壤可能发生位移的地段直埋电缆时，应选用能承受机械外力的钢丝铠装电缆，各种电缆外护层及铠装的适用敷设场所见下表。

注：１、“√”表示适用；“○”表示外被层为玻璃纤维时适用，无标记者不推荐采用。

２、裸金属护套一级防腐外护层由沥青复合物加聚氯乙烯护套组成。

３、铠装一级防腐外护层由衬垫层、铠装层和外被层组成。

衬垫层由两个沥青复合物、聚氯乙烯带和浸渍皱纸带的防水组合层组成。

外被层由沥青复合物、浸渍电缆麻（或浸渍玻璃纤维）和防止粘合的涂料组成。

导线及电缆选择

(5). 从供电变电所二次侧出口到线路末端变压器一次侧入口的6～10kV架空线路的电压损耗，不宜超过供电变电所二次侧额定电压的5%。
2024/1/23
(二). 电缆的选择
(1). 电缆型号应根据线路的额定电压、环境条件、敷设方式和用电设备的特殊要求等进行选择。
(2). 电缆的持续允许载流量，应按敷设处的周围介质温度进行校正：1）当周围介质为空气时，空气温度应取敷设处10年或以上的最热月的每日最高温度的月平均值。2）在生产厂房、电缆隧道及电缆沟内，周围空气温度还应计入电缆发热、散热和通风等因素的影响。当缺乏计算资料时，可按上述空气温度加5℃。3）当周围介质为土壤时，土壤温度应取敷设处历年最热月的平均温度。电缆的持续允许载流量，还应按敷设方式和土壤热阻系数等因素进行校正。2024/1来自23感谢阅读感谢阅读
感谢阅读感谢阅读
2．电压损失条件：导线或电缆在通过正常最大负荷电流时产生的电压损失应小于规定允许的电压损失，以保证供电质量。
3．机械强度条件：在正常工作条件下，导线应有足够的机械强度以防止断线，故要求导线截面不应小于最小允许截面。
4 ．经济电流密度条件：选择导线截面时，即要降低线路的电能损耗和维修费等年运行费用，又要尽可能减少线路投资和有色金属消耗量，通常可按国家规定的经济电流密度选择导线截面。
截面的一半，即 ≥0.5 ；当相线截面 ≤ 1力6mm2时，可
取
。
线
保护中性线（PEＮ线）截面的选择：PEＮ线兼有中路性线和保护线的双重功能，截面选择应同时满足上述二者的要，求，并取其中较大者作为PEＮ线截面，因此 ≥(0.5～1) 。一
般
2024/1/23
要
3.4 输电线路导线截面的选择

导线和电缆截面的选择

导线和电缆截面的选择导线和电缆截面的选择各级电压电力线路输送容量及距离的大致范围额定电压(KV) 输送功率(KW) 输送距离(Km)0.22 50以下0.15以下0.38 100以下0.6以下10 200—2000 6-2035 2000-10000 35-5063 10000-20000 60-100一.根据设计经验,选择导线和电缆截面⒈10KV及以下高压线路及低压动力线路①按发热条件来选择截面;②校验电压损耗;③校验机械强度;④对于绝缘导线和电缆还应满足工作电压的要求;2.低压照明线路①按电压损耗条件选择截面;②校验发热条件;③校验机械强度;④对于绝缘导线和电缆还应满足工作电压的要求;3.对长距离大电流及35KV以上的高压线路①按经济电流密度选择经济截面;②校验电压损耗;③校验发热条件; ④校验机械强度;⑤对于绝缘导线和电缆还应满足工作电压的要求; 二.选择导线和电缆的条件说明 1. 发热条件①三相系统相线截面的选择导线和电缆(包括母线)在通过正常最大负荷电流即计算电流时产生的发热温度,不应超过其正常运行时的最高允许温度。

按发热条件选择三相系统中的相线截面时,应使其允许载流量I al 不小于通过相线的计算电流I 30,即:I al ≥I 30 其中I 30=ϕUCOS P 3P —负载功率(W) U —负载线电压(V) ϕCOS --负载功率因率如果导线敷设地点的环境温度与导线允许载流量所采用的环境温度不同时,则导线的允许载流量应乘以温度校正系数。

（即I al *K θ）K θ=θθθθ-'-al alalθ--导线额定负荷时的最高允许温度； 0θ--导线的允许载流量所采用的环境温度；'0θ--导线敷设地点实际的环境温度；在室外，环境温度一般取当地最热月平均最高气温；在室内，环境温度一般取当地最热月平均最高气温加5℃；对土中直埋的电缆，取当地最热月地下0.8—1m的土壤平均温度,亦可近似地取当地最热月平均气温;附表一:导体在正常和短路时的最高允许温度及热稳定系数②中性线和保护线截面的选择A. 中性线(N线)截面的选择一般三相四线制线路的中性线截面A0,应不小于相线截面Aϕ的50%,即A0≥0.5 Aϕ对于由三相四线线路引出的两相三线线路和单相线路,由于其中性线电流与相线电流相等,因此它们的中性线截面A0应与相线截面Aϕ相同,即A0=AϕB.保护线(PE线)截面的选择根据短路热稳定的要求,保护线(PE线)截面A PE,按GB50054-95《低压配电设计规范》规定:(1)当Aϕ≤16mm^2时A PE≥Aϕ(2)当16mm^2< Aϕ≤35mm^2时 A PE≥16mm^2(3)当Aϕ>35mm^2时 A PE≥0.5 Aϕ★通信行业要求: A PE=35mm^2C.保护中性线(PEN线)截面的选择保护中性线兼有保护线和中性线的双重功能,因此其截面选择应同时满足上述保护线和中性线的要求,取其中的最大值。

导线及电缆选择

I RCu I RAl 或
2 Cu 2 Al
I
2 Cu
l
Cu A
I
2 Al
l
Al A
∴ I Cu I Al
Cu 0.053 1.3 Al 0.032
I Cu 1.3I Al
即铜导线允许载流量为同截面铝导线允许载流量的1.3倍。
2013-1-21
3.4 输电线路导线截面的选择
i 1
n
UN
3.4 输电线路导线截面的选择
U al % U N 而 U al 100
∴
U a U al U r
i i
由 U a
pR
i 1 i
n
i
UN
a

r1 p i L i
i 1
n
UN

pL
i 1
n
AU N
得： A
pL
i 1 i
n
i
U aU N
U al % 5 U al U N 10000V 500V 100 100
U r
2013-1-21
x1 Ql UN
U a U al U r 500 42 458 V
0.4 524.6 2 V 42V 10
3.4 输电线路导线截面的选择
导线和电缆的选择

一. 导线和电缆选择的一般规定 (一). 架空线路导线的选择 (1). 110kV 及以上架空线路宜采用钢芯铝绞线，截面不宜小于 150~185mm2。 35～66kV架空线路亦宜采用钢芯铝绞线，截面不宜小于70～95mm2。城市电网中3～10kV架空线路宜采用铝绞线，主干线截面应为150～240mm2，分支线截面不宜小于70mm2；但在化工污秽及沿海地区，宜采用绝缘导线、铜绞线或钢芯铝绞线。当采用绝缘导线时，绝缘子绝缘水平应按 15kV考虑；采用铜绞线或钢芯铝绞线时，绝缘子绝缘水平应按20kV考虑。农村电网中 10kV架空线路宜选用钢芯铝绞线或铝绞线，其主干线截面应按中期规划（5～10年）一次选定，不宜小于70mm2。 (2). 市区和工厂10kV及以下架空线路，遇下列情况可采用绝缘铝绞线（据GB50061-1997规定）：1）线路走廊狭窄，与建筑物之间的距离不能满足安全要求的地段；2）高层建筑邻近地段；3）繁华街道或人口密集地区；4）游览区和绿化区；5）空气严重污秽地段；6）建筑施工现场。

供配电技术第五章导线和电缆截面的选择

荷点的长度、电阻和电抗。
第五章导线和电缆截面的选择
三、按电压损耗选择导线和电缆的截面
线路总的电压损耗为：
△U＝
＝
对于“无感”线路，即线路的感抗可省略不计或线路负荷的cos ≈1，则线路的电压损耗为
第五章导线和电缆截面的选择
三、按电压损耗选择导线和电缆的截面
如果是“均一无感”的线路，即不仅线路的感抗可省略不计或线路负荷的cos ≈1，而且全线采用同一型号规格的导线，则其电压损耗为：
第五章导线和电缆截面的选择
二、按经济电流密度选择导线和电缆的截面
例5-3 有一条用LJ型铝绞线架设的5km长的10KV架空线路，计算负荷为 1380kW，cos =0.7,T ＝4800h，试选择其经济截面，并校验其发热条件和机械强度。解：(1) 选择经济截面
＝P30/（ UN cos ）＝1380kW/( ×10kV×0.7)＝114A
线路的年费用C和导线截面A的关系曲线
第五章导线和电缆截面的选择
二、按经济电流密度选择导线和电缆的截面
线路的年费用C和导线截面A的关系曲线
曲线1表示线路的年折旧费（线路投资除以折旧年限之值）和线路的年维修管理费之和与导线截面的关系曲线；曲线2表示线路的年电能损耗费与导线截面的关系曲线；曲线3为曲线1与曲线2的叠加，表示线路的年运行费用（包括线路的年折旧费、维修费、管理费和电能损耗费）与导线截面的关系曲线。
Kθ＝
式中，为导线额定负荷时的最高允许温度；为导线允许载流量所规定的环境温度；为导线敷设地点的实际环境温度。
这里所说的“环境温度”，是按发热条件选择导线和电缆所采用的特定温度。在室外，环境温度一般取当地最热月平均最高气温。在室内，则取当地最热月平均最高气温加5℃。对土中直埋的电缆，取当地最热月地下0.8～1m的土壤平均温度，亦可近似地采用当地最热月平均气温。按发热条件选择导线所用的计算电流I30时，对降压变压器高压侧的导线，应取为变压器额定一次电流I1NT。对电容器的引入线，由于电容器放电时有较大的涌流，因此I30应取为电容器额定电流IＮ.Ｃ的1.35倍。

导线及电缆截面选择

Pl
A10U N 2
或表示为：
U
%
100
AU
M
2 N
M CA
式中：的单位为V；的单位为KW；为导线的电导率,单位
为m/Ω. mm2 ；A为导线的截面，mm2 ；L的单位为m； M为功率
矩，KW.m； C为计算系数，可查表5-4。
对于均一无感的单相交流和直流线路，因负荷电流要通过来回两根
导线，阻抗增大了一倍，所以电压损耗应为一根导线上的两倍，即：
q2=20×0.75=15kvar。
返43
（2）按正常发热条件选择导线截面
线路中总的计算负荷为：P=p1+p2=20+20=40kw，
Q=q1+q2=15+15=30kvar，
s P 2 Q2 402 302 50KVA
I S 50 76A 3U N 3 0.38
查附录表19-1，得BX-500型铜芯导线A=10mm2，在30℃明敷时的 Ial=77A＞I=76A，因此可选3根BX-500-1×10导线作相线，另选1根BX-500-1×10导线作PEN线。（3）校验机械强度：查附录表15，室内明敷铜芯线最小截面为 1mm2，10mm2＞1mm2，则满足机械强度要求。（4）校验电压损失，查附录表6知， BX-500-1×10的电阻、电抗。R0=2.19Ω/km，线距按150mm计时：X0=0.31Ω/km。
查得：Amin=10mm2。则 Aφ＞Amin，满足机械强度要求。
2、中性线的选择因A0≥0.5Aφ，选A0=25mm2。校验机械强度：因Amin=10mm2。则 Aφ＞Amin，满足机械强度要求。 3、保护线截面的选择因Aφ ＞35mm2，故选APE≥0.5Aφ=25mm2 校验机械强度：Amin=10mm2。则 Aφ＞Amin，满足机械强度要求。所选导线型号可表示为：BLX-500-（3×50+1×25+PE25）。

导线和电缆截面的选择

详细描述
在特殊环境（如高温、低温、强磁场、腐蚀性环境等）中，用电线路截面的选择需要考虑特殊环境的特殊要求，如耐高温、耐低温、抗电磁干扰、耐腐蚀等性能，以确保线路
的正常运行和安全性。
06
总结与展望
导线电缆截面选择的重要性
1 2 3
确保电力传输的稳定性和可靠性
合适的导线电缆截面能够保证电流的稳定传输，降低线路损耗，避免过载和短路等故障。
节约能源和资源
选择合适的导线电缆截面可以减少能源的浪费，同时也有助于减少对原材料的依赖，促进可持续发展。
提高经济效益
合理的导线电缆截面选择可以降低线路建设和维护成本，提高电力系统的整体经济效益。
未来发展趋势和研究方向
新型材料的应用
随着科技的发展，新型导电材料如碳纤维、石墨烯等将逐渐应用于导线电缆的生产，提高导线的导电性能和机械强度。
智能化和数字化技术的应用
未来导线电缆截面的选择将更加依赖于智能化和数字化技术，如通过大数据和人工智能技术对导线电缆的性能进行预测和优化。
环境友好型设计
随着环保意识的提高，导线电缆的设计将更加注重环保和可持续发展，如采用可回收材料、降低线路损耗等措施。
THANKS
感谢观看
导线和电缆截面的选择
• 引言 • 导线和电缆的基本知识 • 导线和电缆截面的选择原则 • 导线和电缆截面选择的计算方法 • 实际应用案例分析 • 总结与展望
01
引言
主题简介
01
导线和电缆截面选择是一个涉及电气工程的重要问题，它关乎到电力传输的效率、安全和经济性。
02
导线和电缆截面的大小决定了电流传输的能力，选择合适的截面是确保电气系统正常运行的关键。

电线电缆选用基本原则

电线电缆选用根本原则一、电线电缆选用的一般原则在选用电线电缆时，一般要注意电线电缆型号、规格（导体截面）的选择。

1.电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及平安性；例如，依据用途的不同，可选用电力电缆、架空绝缘电缆、操纵电缆等；依据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；依据平安性要求，可选用不延燃电缆、阻燃电缆、无卤阻燃电缆、耐火电缆等。

2.电线电缆规格的选择确定电线电缆的使用规格（导体截面）时，一般应考虑发热，电压损失，经济电流密度，机械强度等选择条件。

依据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按同意电压损失条件选择截面，再验算发热条件和机械强度；对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和同意电压损失；而高压架空线路，还应验算其机械强度。

假设用户没有经验，则应征询有关专业单位或人士的意见。

一般电线电缆规格的选用参见下表：电线电缆规格选用参考表说明：1.同一规格铝芯导线载流量约为铜芯的0.7倍，选用铝芯导线可比铜芯导线大一个规格，交联聚乙烯绝缘可选用小一档规格，耐火电线电缆则应选较大规格。

2.本表计算容量是以三相380V、Cos申=0.85为基准，假设单相220V、Cos申=0.85，容量则应x1/3o3.当环境温度较高或采纳明敷方法等，其平安载流量都会下降，此时应选用较大规格；当用于頻繁起动电机时，应选用大2〜3个规格。

4.本表聚氯乙烯绝缘电线按单根架空敷设方法计算，假设为穿管或多根敷设，则应选用大2〜3个规格。

5以上数据仅供参考，最终设计和确定电缆的型号和规格应参照有关专业资料或电工手册。

二、电线电缆的使用特性产品使用特性详见具体产品目录。

三、电线电缆的运输和保管1.运输中严禁从高处扔下电缆或装有电缆的电缆盘，特别是在较低温度时（一般为5°C左右及以下），扔、摔电缆将有可能导致绝缘、护套开裂。

导线及电缆截面选择

导线及电缆截面选择在电气工程中，导线及电缆的截面选择是非常重要的一项任务。

适宜的导线及电缆截面可以确保电流传输的平安和可靠，同时还可以减少能量损耗和本钱开支。

本文将介绍导线及电缆截面选择的相关知识和方法。

1. 电流载荷导线及电缆截面选择的首要考虑因素是电流载荷。

根据电路的要求，我们需要确定导线或电缆可以承受的最大电流。

一般来说，电流载荷可以通过计算得到，但也可以通过实际测试来确定。

在确定电流载荷后，我们可以根据一定的平安系数选择适宜的导线或电缆截面。

2. 电压降电压降是指电流在导线或电缆中流动时，电压沿着导线或电缆长度方向的降低量。

电压降与导线或电缆的电阻有关，电阻越大，电压降越大。

在导线及电缆截面选择时，我们需要考虑电压降是否满足电路要求。

通常情况下，电压降应该控制在一定的范围内，以确保电路正常工作，同时防止能量损耗。

3. 导线或电缆材料导线或电缆的材料也是选择截面的重要考虑因素之一。

常见的导线或电缆材料包括铜和铝。

铜具有良好的导电性能和机械强度，但价格较高。

铝的导电性能略低于铜，但价格较低。

在选择导线或电缆截面时，我们需要根据不同的要求和预算，选择适宜的导线或电缆材料。

4. 环境条件不同的环境条件对导线及电缆截面选择也有一定影响。

例如，高温环境下，导线或电缆的温度可能会升高，因此需要选择能够承受高温的导线或电缆截面。

同样，潮湿环境下，我们需要选择能够耐潮湿的导线或电缆。

因此，在选择导线或电缆截面时，我们需要充分考虑环境条件，以确保其可靠性和平安性。

5. 系统的经济性在导线及电缆截面选择时，还需要考虑整个系统的经济性。

换句话说，我们需要找到既能满足电流载荷和电压降要求，又能有效降低本钱的截面选择。

在此过程中，我们可以通过比拟不同截面的价格和性能来做出决策。

6. 截面选择方法导线及电缆截面选择的方法主要有经验法和计算法。

经验法是根据以往的经验和类似案例来选择导线或电缆截面。

这种方法简单直观，但可能不是最优的选择。

电线电缆的选型及方法

电线电缆的选型及方法
一、电线电缆的选型
电线电缆的选型是指合理规划电线电缆规格，然后根据不同的使用情况、电缆的电子特性和要求，来选择合适规格的电线电缆。

电缆的选型是
按照电缆的电子特性来选择合适的规格，包括外径、导线直径、电缆屏蔽
类型、绝缘材料等，要求不同情况选择不同规格的电线电缆。

首先，根据电线电缆的使用场合，来确定电线电缆的电子特性和要求，然后根据要求来选择合适的电线电缆。

常见的使用场合有:室外电缆、户
内电缆和高压电缆等。

其次，要根据电缆的额定电压、最大工作电压、电压降和温度系数等，来选择阻燃的电线电缆，同时还要考虑电缆的绝缘特性，以及是否需要屏
蔽等。

例如，使用在室外环境中的电缆，要求阻燃性能高，防水性能好，
绝缘特性也要好，因此要选择高耐热、耐老化、良好绝缘性能的电缆；使
用在高压环境中的电缆，要求阻燃性能高，绝缘特性良好，同时还要考虑
电缆的压缩及应力抗性，因此要选择高耐压绝缘的电缆，这样才能保证电
缆的安全可靠使用。

第三，要根据电线电缆的安装条件，来确定适用的电缆规格。

导线与电缆的选择130410

导线与电缆的选择一、导线的种类（一）导线的分类传统的导线分单股线和各类电缆。

单股导线分硬线（如BV）、软线（如BVR），前者护套内只有一根铜芯，后者至少有7股或更多。

还有一些特型导线，如耐高温的阻燃线，通讯等使用的双绞线等。

电缆种类繁多，根据不同使用环境可以有众多的选择。

如不同芯数的电缆、屏蔽/非屏蔽电缆、普通/高柔性电缆、圆电缆/扁平电缆、普通强度/高强度电缆等，按用途有海底电缆、电力电缆、架空电缆、通讯电缆、橡套电缆、矿用电缆等等。

图1-1：单股导线图1-2：电缆（二）导线的常用规格购买电缆、电线时，整捆一般都应是100米的整数倍。

设备上使用的导线常用规格：0.5、0.75、1.0、1.5、2.5、4.0、6.0、10、16、25、50、70，95，120，150平方毫米。

二、导线、电缆的载流量导线、电缆的载流量计算实际上是在考核散热条件，由于护套形式不同，即使同样截面的导线载流量也有差异，但差别不是很大。

我们可以用如下的方法近似计算。

一汽传统的算法——可以按照6A/平方毫米计算。

但这个算法曾经误导了一代人，导线16平方毫米以下，这样估算至少不会出问题，大过这个截面积，就有重大问题了。

正确的估算方法是：对铜导体，我们用统计的方法，得到一个近似的计算方法。

由于我们工作中初步估算载流量的情况很多，在没有条件查阅手册的情况下，我们可以忽略绝缘介质的影响，大致计算出载流量：1、误差不超过20%的算法：载流量=导体截面积的平方根*21（安培）2、误差不超过10%的算法：（1）50平方毫米（含）以下：最大载流量=导体截面积的平方根*23（安培）（2）50平方毫米以上：最大载流量=导体截面积的平方根*19（安培）例1-1：95mm2的导线或电缆，载流量是多少？解：按10%的精度估算方法，近似按100mm2估算：载流量=10X19=190（A）。

可以看到，如果按每平方毫米6A计算，将是600A，如果把95m2的电缆用在600A的设备上，将可能导致起火事故。

导线与电缆的选择

导线、电缆的选择和计算

导线和电缆选择

电线、电缆的选择与敷设

4导线的类型及选择

导线截面积的选择和电缆的铺设方法

导线电缆的选择

导线及电缆选择

导线和电缆截面的选择

导线及电缆选择

供配电技术 第五章 导线和电缆截面的选择
