3000荧光磁粉探伤作业指导书..
磁粉检测作业指导书
磁粉检测作业指导书磁粉检测作业指导书（上）一、前言磁粉检测是一种常用的无损检测方法，广泛应用于工业领域。
为了确保磁粉检测工作的顺利进行，制定一份详细的作业指导书是必要的。
本指导书旨在提供磁粉检测操作流程及注意事项的指导，以保证检测结果的准确性和可靠性。
二、磁粉检测操作流程1. 准备工作（1）检查磁粉检测设备与试剂的有效期，确保设备和试剂均处于正常工作状态。
（2）检查被检测物表面是否平整、干净。
如有必要，进行清洗和打磨处理，以便更好地展示缺陷。
（3）选择合适的磁粉涂布方法，可以是湿法或干法，根据实际情况进行选择。
2. 磁粉涂布（1）根据被检测物材质和形状的不同，选择适合的磁粉涂布工艺。
确保磁粉能够均匀地覆盖在被检测物表面。
（2）在涂布过程中，要确保涂布量和均匀度的控制，避免过多或过少的磁粉涂布。
过多的涂布会产生过背景的反应，影响缺陷信号的检测，过少的涂布则可能导致缺陷的漏报。
3. 磁化操作（1）选择合适的磁化方法，可以是交流磁化、直流磁化或半周期磁化，根据所需检测灵敏度和被检测物的特点进行选择。
（2）在磁化过程中，要确保磁场的强度和方向符合要求。
磁场过弱或方向不正确都会影响缺陷信号的检测效果。
（3）磁化操作结束后，要将磁化电流或磁化设备恢复到初始状态，以免对下一次磁化产生干扰。
4. 检测结果评定（1）对被检测物进行细致的观察和评定，根据磁粉上出现的反应信号，判断是否存在缺陷。
（2）根据需求和规范要求，对不同类型的缺陷进行分类和评级。
（3）记录检测结果，编制检测报告。
报告中应包含被检测物的详细信息、检测方法和结果等内容。
三、磁粉检测注意事项1. 安全注意事项（1）进行磁粉检测前，要戴好个人防护装备，包括眼镜、手套、防护服等。
（2）避免磁粉直接接触皮肤和呼吸道，避免误食或吸入磁粉。
（3）注意使用磁化设备时的安全操作，避免电击和其他意外事故的发生。
2. 检测环境要求（1）磁粉检测应在合适的环境条件下进行，避免强光、风、震动等外界环境因素对检测结果的影响。
磁粉探伤检测作业指导书(2012版)
TLM工程技术部QHSE作业指导书磁粉探伤检测文件编码：TLM/GCJS/QHSE/JC03版本号：E修改码：0受控号：2012-02-15发布 2012-03-01实施工程技术部发布1作业流程2 实施步骤2.1作业前准备2.1.1作业前由项目组长或带班人员进行安全讲话，注意作业过程存在风险和事项，如：挤伤、砸伤、碰伤、滑倒、触电、中暑、冻伤、紫外线辐射损伤人、落地油泥及固体废弃物污染等风险危害,并做好记录。
2.1.2 劳保穿戴: 作业人员要按规定穿戴劳保（工作服、手套、工作鞋、护目镜、外出探伤时戴安全帽等）。
2.1.3 准备设备工具：钢丝刷、毛刷、手沙轮机、扳手、砂轮片、煤油、荧光磁粉、磁轭、磁化线圈、螺栓荧光磁粉探伤机、组合磁粉探伤机、紫外线灯、反光放大镜、喷壶、磁轭、磁力称量试板、电源线、试片、磁场指示器（八角试块）、磁悬液浓度沉淀管、护目镜。
2.1.4作业过程中风险危害及控制应急措施：见附表一2.2 作业要求2.2.1检测人员要求a.检测人员须持有国家有关部门颁发的与其工作相适应的检测人员资格证书。
取得磁粉检测方法的各技术等级人员，只能从事与该等级相应的无损检测工作，并应负相应的技术责任；b.检测人员应有一定的钻具、工具、井控装备结构、受力情况和钻具、工具、井控装备使用一般常识；c.检验人员校正视力不得低于1.0，且不得有色盲、色弱。
2.2.2工件表面要求由清洗、辅助人员用对钻具螺纹表面进行清洁，无油脂、铁锈、氧化皮和其他附着物，被检工件表面经外观检查合格后，方可进行探伤。
2.2.3环境要求a.电源稳定，仪器固定良好避免摔落损坏；b.保护仪器，防止水或化学物品泼洒；c.使用时，远离大型电子设备或其它影响仪器正常使用的磁场、电场；d.设备适应的环境温度：－10℃～＋40℃，相对湿度：≤85﹪。
2.2.4安全要求a.探伤现场应满足安全要求，滚动钻具时，两端作业人员精力集中，互相关照，以防钻具挤伤；b.荧光磁粉检测时，操作人员须配戴必要的防护品，以防止紫外线损伤；c.使用磁粉探伤机时,要按仪器规定接电源和地线,以防漏电伤人。
磁粉检测作业指导书

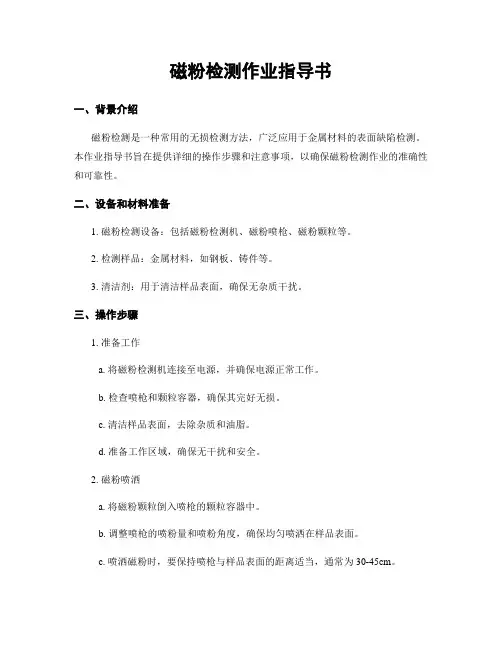

磁粉检测作业指导书一、背景介绍磁粉检测是一种常用的无损检测方法，广泛应用于金属材料的表面缺陷检测。
本作业指导书旨在提供详细的操作步骤和注意事项，以确保磁粉检测作业的准确性和可靠性。
二、设备和材料准备1. 磁粉检测设备：包括磁粉检测机、磁粉喷枪、磁粉颗粒等。
2. 检测样品：金属材料，如钢板、铸件等。
3. 清洁剂：用于清洁样品表面，确保无杂质干扰。
三、操作步骤1. 准备工作a. 将磁粉检测机连接至电源，并确保电源正常工作。
b. 检查喷枪和颗粒容器，确保其完好无损。
c. 清洁样品表面，去除杂质和油脂。
d. 准备工作区域，确保无干扰和安全。
2. 磁粉喷洒a. 将磁粉颗粒倒入喷枪的颗粒容器中。
b. 调整喷枪的喷粉量和喷粉角度，确保均匀喷洒在样品表面。
c. 喷洒磁粉时，要保持喷枪与样品表面的距离适当，通常为30-45cm。
d. 喷洒完毕后，检查样品表面是否均匀覆盖磁粉。
3. 磁化a. 将磁粉检测机设置为磁化模式，并调整磁化电流和磁化时间。
b. 将样品放置在磁化区域内，确保样品与磁化线圈之间的距离符合要求。
c. 开始磁化，确保磁化电流和时间的准确性。
d. 磁化完毕后，关闭磁化电源。
4. 观察和评估a. 使用磁粉检测仪器进行观察，检查样品表面是否浮现磁粉会萃。
b. 根据磁粉会萃情况，评估样品是否存在缺陷。
c. 根据评估结果，判断样品是否合格，并记录相关数据。
5. 清洁和保养a. 清洁喷枪和颗粒容器，确保下次使用前无残留磁粉。
b. 清洁磁粉检测机，确保其正常工作和长期使用。
四、注意事项1. 操作人员应熟悉磁粉检测方法和设备，确保操作的准确性和安全性。
2. 检测样品应清洁干净，以避免杂质对检测结果的干扰。
3. 喷洒磁粉时要均匀覆盖样品表面，避免浮现漏喷或者过量喷洒的情况。
4. 磁化电流和时间应根据样品的特性和要求进行调整，确保磁化效果良好。
5. 在观察和评估过程中，应子细观察磁粉会萃情况，准确判断样品的缺陷情况。
6. 清洁和保养工作应定期进行，以确保设备的正常工作和寿命。
磁粉探伤作业指导书【最新版】

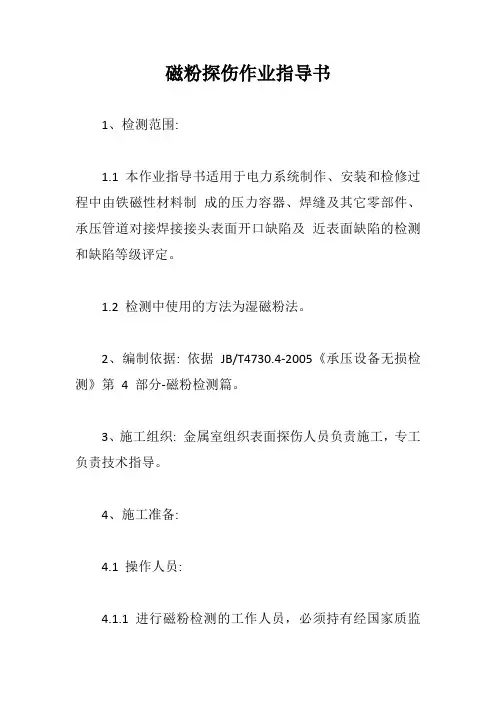

磁粉探伤作业指导书1、检测范围:1.1 本作业指导书适用于电力系统制作、安装和检修过程中由铁磁性材料制成的压力容器、焊缝及其它零部件、承压管道对接焊接接头表面开口缺陷及近表面缺陷的检测和缺陷等级评定。
1.2 检测中使用的方法为湿磁粉法。
2、编制依据: 依据JB/T4730.4-2005《承压设备无损检测》第 4 部分-磁粉检测篇。
3、施工组织: 金属室组织表面探伤人员负责施工，专工负责技术指导。
4、施工准备:4.1 操作人员:4.1.1 进行磁粉检测的工作人员，必须持有经国家质监局或电力行业考核取得表面资格证书的人员来担任。
4.1.2 具体工作人员在工作过程中承担的技术责任以及对身体条件的要求，应符合JB/T4730-2005 中 4.3 条的有关规定。
4.1.3 工作人员在接到委托单位委托后，首先应对检测项目、检验要求做详细的了解，根据实际情况组织人力、材料做好探伤前的准备工作。
4.2 仪器设备:4.2.1 磁力探伤设备应符合JB/T8290 的规定;4.2.2 为了保证设备的可靠性，使用前应对设备进行校准，当使用磁轭最大间距时，交流电磁轭至少有45N 的提升力;直流电磁轭至少有177N 的提升力;交叉磁轭至少有118N 的提升力;4.2.3 当采用剩磁粉检测时，交流探伤机必须配备断电相位控制器;退磁装置应能保证工件退磁后表面剩磁小于或等于0.3mT(240A/m)。
4.2.4 为了便于对细小缺陷磁痕的观察，工作人员应用2-10 倍的放大镜进观察;4.2.5 磁粉应具有高导磁率和低剩磁性质，磁粉间不应相互吸引;4.2.6 磁粉粒度应均匀，湿法使用的磁粉平均粒度为2-10μm,最大粒度应不大于45μm;4.2.7 湿磁法应用水或低粘度油做媒介，若以水为媒介时，应在水中加适当的防锈剂和表面活性剂，油基载体的运动粘度应控制在 3.0mm2/s(38℃) 。
4.2.8 磁悬液浓度应符合下表的规定。
磁粉类型非荧光磁粉荧光磁粉配置浓度，g/l 沉淀浓度(含固体量),ml/100ml 10~25 0.5~3.0 1.2~2.4 0.1~0.45、标准试片:5.1 标准试片主要用于检验磁粉检验设备、磁粉和磁悬液的综合性能。
磁粉检测作业指导书
磁粉检测作业指导书1. 引言磁粉检测是一种常用的非破坏性检测方法，适用于发现表面和近表面的裂纹、缺陷以及其他疵点。
本作业指导书旨在提供详细的操作步骤，以确保磁粉检测的准确性和可靠性。
2. 适用范围本作业指导书适用于磁粉检测操作人员，包括检测设备的选择、准备工作、操作步骤、结果评估和记录等方面的要求。
3. 设备准备3.1 磁粉检测设备选择适当的磁粉检测设备，包括磁粉检测仪、磁粉颗粒、磁粉喷枪、磁化设备等。
确保设备符合相关标准，并经过校准和维护。
3.2 检测样品准备准备待检测样品，包括清洁表面、去除杂质、涂覆磁粉等。
确保样品表面干燥、光滑，无油污和污垢。
4. 操作步骤4.1 准备工作4.1.1 检测区域准备确保检测区域干净、整洁，并设置适当的照明条件。
避免有干扰物或反光物体存在。
4.1.2 磁粉喷枪准备连接磁粉喷枪到磁粉检测仪上，并根据要求调整喷枪的喷粉量和喷粉速度。
确保喷枪喷粉均匀，不漏粉。
4.2 操作步骤4.2.1 磁化样品将样品放置在磁化设备中，并根据要求进行磁化。
确保磁化方向正确，磁化强度符合要求。
4.2.2 喷粉使用磁粉喷枪均匀地喷洒磁粉于样品表面。
确保磁粉覆盖整个检测区域，不漏喷。
4.2.3 等待磁粉渗透根据磁粉的类型和要求，等待适当的时间，以确保磁粉充分渗透到可能存在的缺陷中。
4.2.4 清除多余磁粉使用适当的方法，如轻轻擦拭或使用气体吹扫等，清除多余的磁粉。
确保不损坏样品表面和磁粉聚集在缺陷处。
4.2.5 观察和评估使用适当的照明条件，观察样品表面，检查是否存在裂纹、缺陷或其他疵点。
根据标准要求，对检测结果进行评估，并记录相应的数据。
5. 结果评估和记录根据磁粉检测的结果，判断样品是否合格或不合格。
将检测结果记录在相应的表格或报告中，包括样品信息、检测日期、检测人员等。
6. 安全注意事项6.1 操作人员应穿戴适当的个人防护装备，包括手套、护目镜和防护服等。
6.2 磁化设备和磁粉喷枪应符合相关安全标准，并经过定期检查和维护。
磁粉检测作业指导书
磁粉检测作业指导书1. 介绍磁粉检测是一种常用的无损检测方法，用于检测金属材料表面和近表面的裂纹、缺陷和其他不可见的缺陷。
本作业指导书旨在提供详细的操作步骤和注意事项，以确保磁粉检测作业的准确性和安全性。
2. 设备和材料准备2.1 磁粉检测设备包括磁粉检测机、磁粉喷枪、磁粉颗粒、磁场强度计等。
2.2 材料准备包括待检测的金属材料、清洁剂、表面涂覆剂等。
3. 操作步骤3.1 准备工作3.1.1 确保磁粉检测设备正常工作，检查电源、电缆等是否完好。
3.1.2 检查磁粉颗粒的质量和规格，确保其符合要求。
3.1.3 清洁待检测的金属材料，去除表面的油污和杂质。
3.1.4 在待检测的金属材料表面涂覆一层薄薄的磁粉颗粒。
3.2 磁粉检测操作3.2.1 将磁粉喷枪对准待检测的金属材料，保持适当的距离和角度。
3.2.2 打开磁粉喷枪，均匀地喷洒磁粉颗粒在金属材料表面。
3.2.3 确保喷洒的磁粉颗粒能够充分覆盖整个待检测区域。
3.2.4 打开磁粉检测机，产生适当的磁场强度。
3.2.5 将磁粉检测机的探测头靠近待检测的金属材料表面，保持一定的接触压力。
3.2.6 缓慢地移动磁粉检测机的探测头，覆盖整个待检测区域。
3.2.7 观察磁粉颗粒在金属材料表面的分布情况，寻找任何异常的裂纹和缺陷。
3.2.8 记录检测结果，并进行必要的标记。
4. 注意事项4.1 操作人员应经过专门培训，并具备相关的技术知识和操作经验。
4.2 操作人员应佩戴个人防护装备，如安全眼镜、手套和防护服等。
4.3 操作过程中应注意磁粉颗粒的飞溅和呼吸道吸入，避免造成健康危害。
4.4 操作人员应按照操作规程进行操作，并遵守相关的安全规定。
4.5 检测设备和材料应定期检查和维护，确保其正常工作和质量。
5. 结论磁粉检测是一种有效的无损检测方法，可用于检测金属材料表面和近表面的裂纹和缺陷。
通过本作业指导书提供的详细操作步骤和注意事项，操作人员可以准确地进行磁粉检测作业，并确保作业的准确性和安全性。
磁粉检测作业指导书
磁粉检测作业指导书1. 引言磁粉检测是一种常用的无损检测方法，用于检测金属材料的表面和近表面缺陷。
本作业指导书旨在为操作人员提供清晰的指导，确保磁粉检测作业的准确性和可靠性。
2. 目的本作业指导书的目的是确保操作人员能够正确地执行磁粉检测作业，并且能够准确地识别和评估金属材料的缺陷。
3. 适合范围本作业指导书适合于所有需要进行磁粉检测的金属材料，包括但不限于焊接接头、铸件和锻件等。
4. 责任和权限4.1 检测人员应具备相关的资质和培训，熟悉磁粉检测的原理和操作方法。
4.2 检测人员应严格按照本作业指导书的要求进行操作，并负责检测结果的准确性。
4.3 检测人员应及时报告任何操作中遇到的问题或者异常情况。
5. 设备和材料5.1 磁粉检测设备，包括磁粉剂、磁粉检测机、磁粉检测灯等。
5.2 清洁剂和刷子，用于清洁被检测材料的表面。
5.3 防护设备，包括手套、护目镜和口罩等。
6. 检测准备6.1 确保被检测材料的表面清洁干净，无油污和杂质。
6.2 检查磁粉检测设备的状态，确保其正常工作。
6.3 准备好所需的磁粉剂，并按照指导书要求进行配制。
7. 检测步骤7.1 将被检测材料放置在合适的位置，确保其稳定。
7.2 使用刷子和清洁剂清洁被检测材料的表面，以去除杂质。
7.3 按照磁粉检测机的操作说明，将磁粉剂均匀地涂覆在被检测材料表面。
7.4 打开磁粉检测机，调整合适的磁场强度和方向，确保磁场覆盖整个被检测区域。
7.5 等待一定时间，让磁粉剂充分渗透和吸附在缺陷表面。
7.6 使用磁粉检测灯照射被检测材料，观察是否浮现磁粉堆积的线条或者斑点，这些可能是缺陷的迹象。
7.7 根据磁粉检测的结果，对缺陷进行分类和评估，记录相关数据。
8. 结果评定8.1 根据磁粉检测结果，将缺陷分为可接受和不可接受两类。
8.2 可接受的缺陷应符合相关标准和规范的要求，不会影响被检测材料的安全和可靠性。
8.3 不可接受的缺陷应即将报告，并采取相应的措施进行修复或者更换。
磁粉检测作业指导书
磁粉检测作业指导书
一、引言
磁粉检测是一种常用的无损检测方法，广泛应用于工业领域中对金属材料表面或近表面的缺陷进行检测。
本指导书旨在为操作者提供详细的磁粉检测操作步骤和注意事项，以确保检测结果的准确性和可靠性。
二、设备准备
1.磁粉检测设备：包括磁粉涂敷设备、磁力源、磁粉粉末等。
2.测试样品：根据需求选择适合的金属材料样品进行检测。
3.清洁设备：清洁布、清洁剂等，用于清洁样品表面。
三、操作步骤
1.准备工作
（1）确认工作场所的环境符合磁粉检测的要求，避免有磁性物质干扰测试。
（2）检查磁粉涂敷设备和磁力源是否正常工作，确保其稳定性和可靠性。
（3）清洁样品表面，确保没有杂质和污染。
2.涂敷磁粉
（1）将适量的磁粉粉末放入磁粉涂敷设备中。
（2）调整磁粉涂敷设备的操作参数，使得磁粉均匀地喷洒在样品表面。
（3）确保磁粉喷洒均匀密集，覆盖整个样品表面，并等待一定时间，以保证磁粉吸附到表面缺陷处。
3.施加磁力
（1）根据样品形状和尺寸选择合适的磁力源。
（2）将磁力源适当地放置在样品附近，以产生合适的磁场强度。
（3）调整磁力源的位置和方向，使得磁场覆盖整个样品，并确保磁场强度符合检测要求。
4.观察和评估。
磁粉探伤作业指导书
磁粉探伤作业指导书(XJGTJHFGS-ZW-08-2017A/0)编制：审核：批准：受控类型：持有部门：编号：2017-01-01发布2017-02-01实施新疆国统管道股份有限公司精河分公司磁粉探伤作业指导书1 范围本作业指导书适用于铁磁性材料制成的工件或焊缝，能发现检验对象的表面及近表面缺陷，适用于磁轭探伤机。
2 执行的标准JB4730压力容器无损检测DL5007电力建设施工及验收规范（焊接篇）。
3 人员要求3.1磁粉探伤人员应持电力部门或劳动部门颁发的Ⅱ级及以上资格证书。
3.2试验人员应熟悉所用仪器的性能、特点并能熟练地操作仪器。
4 设备要求4.1电磁轭极检验间距为200mm时，交电磁轭至少应有44N的提升力，直流电磁轭至少有177N的提升力。
1磁粉探伤的时机及准备5.1焊缝的磁粉探伤应在热处理完后才能进行，对于焊接接头有延迟裂纹形倾向的材料，应在焊后24小时后进行。
5.2工件表面应无油污、凹坑，粗糙度小于1.25μm.。
5.3采用湿法探伤时应配制磁悬浮液，遵照磁膏配制要求配制。
干法用磁粉的平均粒度应不大于90μm，最大粒度不大于180μm。
2磁化方法的选择6.1应根据检测对象的型状尽可能使磁力线方向与可能出现裂纹的方向相垂直，一般情况下应采取相互垂直的方向磁化。
3磁化规范7.1采用磁轭法时磁轭的间距应控制在50--200mm之间，有效磁化区为两极连线两侧各50mm的范围，每次磁化时应有15mm的叠加，仪器灵敏度应以灵敏度试片来验证。
4操作方法8.1被检工件的每一被检区至少应进行两次检测，两次检测的磁力线方向应大致相垂直。
8.2采用连续磁化法时应用A型或C型灵敏度试片，试片应紧贴工件，且有人工缺陷的面朝工件。
8.3施加干粉时应将磁粉均匀喷撒在被检区，充分磁化后，在电流不断的情况下，吹去多余的磁粉。
采用湿粉时，可在磁化过程中施加磁粉，直接观察。
5记录与报告：9.1检验完毕应对磁痕进行记录，并画出草图，如果需要可对磁痕显示进行照像。
磁粉检测作业指导书
磁粉检测作业指导书（ISO9001-2015）1.0目的为保证磁粉检测工作质量,获得符合标准要求的检测结果,特制定本作业指导书。
2.0适用范围磁粉检测适用于铁磁性材料制承压设备的原材料、零部件和焊接接头表面、近表面缺陷的检测，不适用于奥氏体不锈钢和其他非铁磁性材料的检测。
3.0人员资格要求3.1•探伤人员应按《特种设备无损检测人员考核与监督管理规则》进行技术考核合格。
缺陷最终评定、探伤报告签发与审核必须是磁粉探伤Ⅱ级或Ⅱ级以上资格人员。
3.2检测人员须了解被检工件的材质、焊接工艺及方法、焊接规范、坡口形式、加工方法等方面情况以及可能产生的缺陷类型等。
3.3磁粉检测人员的未经矫正或经矫正的近（距）视力和远（距）视力应不低于5.0（小数记录值为1.0），且不得有色盲。
4.0引用文件4.1JB/T4730.1－2005承压设备无损检测第1部分：通用要求4.2JB/T4730.4－2005承压设备无损检测第4部分：磁粉检测4.3《特种设备无损检测人员考核与监督管理规则》磁粉探伤和质量评定应按受检产品的技术标准执行,当技术标准规定不明确时,•应由无损检测负责人提出处理意见经所技术负责人同意,受委托性检测任务,其执行标准与委托方协商确定。
5.0磁粉检测仪器设备根据被检对象特点，对接焊缝采用旋转磁场磁力探伤机或单磁轭交流磁力探伤机，C、D类焊缝宜采用角焊缝交流电磁轭探伤机。
5.1当使用磁轭最大间距时，交流电磁轭至少应有45N的提升力；直流电磁轭至少应有177N的提升力；交叉磁轭至少应有118N的提升力(磁极与试件表面间隙为0.5mm)。
5.2角焊缝电磁轭其灵敏度用C型灵敏度试片校验。
6.0磁悬液、灵敏度试片6.1磁悬液一般采用磁膏配剂，磁膏分黑、红两种。
（特种设备磁粉检测由于受条件限制一般不使用荧光磁粉）。
磁悬液配制，挤出50mm的磁粉膏，冲入500ml 水溶液均匀搅拌后即可使用。
注：先冲入规定容量30%，搅拌溶解后缓缓冲入其余的70%容量再搅拌，环境温度低于0°C时可用煤油作磁悬液或加入无机盐以降低溶点。
磁粉检测作业指导书
1. 总则本作业指导书对磁粉检测工作做了具体的规定和说明，以保证其磁粉检测质量符合有关规程、标准要求。
2. 适用范围本指导书适用于铁磁性材料制成的锅炉、压力容器、气瓶和压力管道的磁粉检测工作。
3. 磁粉检测一般要求3.1. 磁粉检测人员，必需依据《锅炉压力容器无损检测人员资格考核规章》的要求，取得相应的技术等级资格证书；3.2. 磁粉检测主要操作及出具报告必需是相应技术等级资格的Ⅱ级(含Ⅱ级)人员；3.3. 磁粉检测人员，除具有良好的身体素养外，其矫正视力不得低于 1.0，且不得有色盲或色弱；3.4. 待检工件应以磁粉检测托付单为依据，对待检工件的检测部位外观质量进行复查合格后，方可检测；3.5. 磁粉检测所用设备，须经有关部门检定合格，且在有效期内使用；3.6. 凡技术文件与图样有明确要求的产品，均按技术文件和图样的要求进行验收；技术文件或图样无明确要求，按国标、部标及相应的安全技术监察规程要求进行验收；3.7. 进口锅炉压力容器合同中没有注明验收技术标准的，则以制造厂接受的标准验收，但不得低于我国相关技术标准的要求。
4. 磁粉检测4.1. 预备工作4.1.1. 工艺预备：4.1.1.1. 依据托付要求，全面了解被检产品的结构、规格、材质等，制定检测方案；4.1.2. 工件预备4.1.1.2. 选定设备：对接焊缝接受旋转磁场检测仪；搭接及角接焊缝接受磁轭式或支杆式检测仪；4.1.1.3. 确定检测部位及检测比例、磁化方式及磁化规范；4.1.1.4. 选择灵敏度试片；4.1.2. 工件预备4.1.2.1. 被检工件应切断动力源、压力源和物料来源，并应清洗置换达到合格标准；4.1.2.2. 被检工件应经外观检验合格，去除表面镀层或者涂层，其表面粗糙度不得大于12.5 μm，且不应有油脂或其他粘附磁粉的物质；4.1.2.3. 在工件表面做出检测部位的标记；4.1.3. 磁粉和磁悬液4.1.3.1. 所用磁粉应具有高导磁率和低剩磁性质；磁悬液的浓度10-20g/L (非荧光磁粉)或 1—3g/L (荧光磁粉)；4.1.3.2. 磁粉的颜色应与被检工件有较高的对比度。
磁粉探伤检测作业指导书(2012版)
TLM工程技术部QHSE作业指导书磁粉探伤检测文件编码：TLM/GCJS/QHSE/JC03版本号：E修改码：0受控号：2012-02-15发布 2012-03-01实施工程技术部发布1作业流程2 实施步骤2.1作业前准备2.1.1作业前由项目组长或带班人员进行安全讲话，注意作业过程存在风险和事项，如：挤伤、砸伤、碰伤、滑倒、触电、中暑、冻伤、紫外线辐射损伤人、落地油泥及固体废弃物污染等风险危害,并做好记录。
2.1.2 劳保穿戴: 作业人员要按规定穿戴劳保（工作服、手套、工作鞋、护目镜、外出探伤时戴安全帽等）。
2.1.3 准备设备工具：钢丝刷、毛刷、手沙轮机、扳手、砂轮片、煤油、荧光磁粉、磁轭、磁化线圈、螺栓荧光磁粉探伤机、组合磁粉探伤机、紫外线灯、反光放大镜、喷壶、磁轭、磁力称量试板、电源线、试片、磁场指示器（八角试块）、磁悬液浓度沉淀管、护目镜。
2.1.4作业过程中风险危害及控制应急措施：见附表一2.2 作业要求2.2.1检测人员要求a.检测人员须持有国家有关部门颁发的与其工作相适应的检测人员资格证书。
取得磁粉检测方法的各技术等级人员，只能从事与该等级相应的无损检测工作，并应负相应的技术责任；b.检测人员应有一定的钻具、工具、井控装备结构、受力情况和钻具、工具、井控装备使用一般常识；c.检验人员校正视力不得低于1.0，且不得有色盲、色弱。
2.2.2工件表面要求由清洗、辅助人员用对钻具螺纹表面进行清洁，无油脂、铁锈、氧化皮和其他附着物，被检工件表面经外观检查合格后，方可进行探伤。
2.2.3环境要求a.电源稳定，仪器固定良好避免摔落损坏；b.保护仪器，防止水或化学物品泼洒；c.使用时，远离大型电子设备或其它影响仪器正常使用的磁场、电场；d.设备适应的环境温度：－10℃～＋40℃，相对湿度：≤85﹪。
2.2.4安全要求a.探伤现场应满足安全要求，滚动钻具时，两端作业人员精力集中，互相关照，以防钻具挤伤；b.荧光磁粉检测时，操作人员须配戴必要的防护品，以防止紫外线损伤；c.使用磁粉探伤机时,要按仪器规定接电源和地线,以防漏电伤人。
磁粉检测作业指导书
磁粉检测作业指导书一、背景介绍磁粉检测是一种非破坏性检测方法，广泛应用于工业领域中对金属材料进行缺陷检测的工作中。
本作业指导书旨在提供详细的操作步骤和注意事项，以确保磁粉检测作业的准确性和安全性。
二、设备准备1. 磁粉检测设备：包括磁粉检测机、磁粉颗粒、磁场发生器等。
2. 检测样品：根据实际需求准备待检测的金属材料样品。
三、操作步骤1. 确保操作环境：检测区域应干燥、无风、无强磁场干扰，并确保操作人员穿戴好个人防护装备。
2. 准备工作：将待检测样品清洁干净，确保表面无油脂、污渍等杂质。
3. 磁粉混合：按照磁粉供应商提供的比例，将磁粉与适量的水混合均匀，形成磁粉浆。
4. 涂覆磁粉浆：使用刷子、滚筒或者喷枪等工具，将磁粉浆均匀涂覆在待检测样品表面。
5. 形成磁场：使用磁场发生器，产生合适的磁场强度，使待检测样品表面形成磁场。
6. 观察缺陷：在形成磁场的同时，观察待检测样品表面是否浮现磁粉会萃，以及是否有缺陷显示。
7. 清洗样品：在检测完成后，使用清水或者清洗剂将样品表面的磁粉清洗干净。
8. 结果评定：根据磁粉检测结果，判断样品是否合格或者存在缺陷，并记录相关数据。
四、注意事项1. 操作人员应经过专门的培训，熟悉磁粉检测的原理、设备和操作步骤。
2. 检测设备应定期维护和校准，确保其正常运行和准确度。
3. 操作过程中应注意个人防护，如佩戴手套、防护眼镜等，避免磁粉对皮肤和眼睛的刺激。
4. 检测样品表面应清洁干净，以确保磁粉的粘附效果和缺陷的可见性。
5. 检测区域应保持干燥，避免水分对磁粉的影响。
6. 操作过程中应注意磁场的安全性，避免磁场对周围设备和人员的干扰和伤害。
7. 检测结果应及时记录，包括样品信息、缺陷类型、缺陷位置等，并进行结果评定和归档。
五、常见问题及解决方法1. 磁粉未能均匀涂覆在样品表面：可能是磁粉浆稀释不当或者涂覆工具使用不当，可尝试调整磁粉与水的比例或者更换合适的涂覆工具。
2. 磁粉未能显示出缺陷：可能是磁场强度不够或者缺陷太小，可尝试增加磁场强度或者使用更敏感的磁粉颗粒。
3000荧光磁粉探伤作业指导书
6.3.1取样前，须对磁悬液进行充分搅拌，搅拌时间不得少于10min；
6.3.2用长颈或梨形沉淀管接取从喷嘴喷出的磁悬液100mL，进行沉淀，静止沉淀时间为30min；
6.3.3观察长颈或梨形沉淀管中的磁粉，其体积浓度：荧光磁悬液为0.2～0.6mL／100mL。
6.4向试验轮对的车轴上粘贴试片：
3000型荧光磁粉探伤机、角向磨光机、磁粉筛（320目）、紫外线辐射照度计、白光照度计、磁强计、梨形沉淀管、天平秤、磁悬浮测定玻璃管
目测
放大镜、手电简、尖铲、手锤、角向磨光机、砂布、棉布、印台、紫外线护眼镜、Al-15/50试片；胶带纸、笔、钢卷尺、深度尺等工具装备齐全。
4探测规定及质量保证
4.1 探测规定：轮对车轴外露部位，轴颈、防尘板座、轴身再加工部位，车轮辐板孔须按规定施行复合磁化荧光磁粉探伤检查：
4.2 质量保证
4.2.1 轮对组装的质量保证期：无轴箱双列圆锥滚子轴承40钢车轴的轮对为5年，50钢车轴的轮对为6年。
4.2.2 质量保证容：
4.2.2.1 在组装质量保证期轮毂松动或轮座裂损时由组装单位负责。
4.2.2.2 第一次组装的轮对在组装质量保证期，轮座镶入部、轴颈、防尘板座或轮座外侧的外露部位发生断轴事故时，由组装单位承担事故责任；但轴承（或轴承圈）如经退卸，轴颈发生断轴事故由重新压装轴承的单位负责。超过轮对组装质量保证期时，由向车辆上安装的单位负责。
3．轮对荧光磁粉探伤时须在暗室作业，观察磁痕显示处紫外灯的辐照度不得低于800μW／cm2且无死角,并配备有手持荧光灯。
岗位人数
2人
上道工序
轮对冲洗除锈作业
工步
作业容及技术要求
工装设备及检测器具
磁粉检测作业指导书
磁粉检测作业指导书目录1目的2适用范围3引用标准4检测准备4.1工艺准备4.2检测作业人员4.3检测设备与器材4.4作业条件5检测实施5.1检测控制流程图5.2作业条件(检测准备)5.3检测操作5.4焊接对接接头磁粉检测5.5焊接角接及T型接头的磁粉检测5.6管材磁粉检测6质量检查6.1质量检查要求和方法6.2质量检验标准6.3质量控制点6.4质量记录6.5应注意的质量问题7职业健康安全和环境管理磁粉检测作业指导书1目的本作业指导书是为了准确地检出铁磁性材料的表面和近表面的裂纹及其它缺陷，以及对缺陷的大小、性质进行等级评定而编制。
为了规范磁粉检测工作，保证磁粉检测的工作质量，特制定本作业指导书。
2适用范围2.1本作业指导书包括了铁磁性材料的磁粉检测这些规定被扩大运用于工件表面或近表面裂缝和其他缺陷检测。
2.2本作业指导书适用于铁磁性材料制船舶、管道的原材料和焊接接头的磁粉检测。
铁磁性材料结构件及其他设备的磁粉检测可参照本工作业指导书进行。
2.2本作业指导书与有关标准、规范、施工技术文件有抵触时，应以有关标准、规范、施工技术文件为准。
3引用标准JB4730-2005.4承压设备无损检测标准（磁粉检测）JB/T6061-2007《无损检测焊缝磁粉检测》2008《无损检测人员资格鉴定与认证规范》4检测准备4.1工艺准备4.1.1检测方案大型检测项目或客户有特殊要求的检测项目应单独编制磁粉检测方案（或包含在无损检测方案中）。
磁粉检测方案由MT-Ⅱ级以上人员编制，无损检测工程师审核，项目技术负责人批准后执行。
4.1.2检测工艺卡检测前应编制磁粉检测工艺卡。
检测工艺卡由MT-Ⅱ级人员编制，无损检测工程师审核，现场无损检测技术负责人批准。
4.2检测作业人员4.2.1磁粉检测工作应由规定的NDT人员资格认证的程序认可的人员实施。
经考核合格，并取得磁粉检测Ⅰ级或Ⅰ级以上资格证书的检测人员担任。
4.2.2Ⅰ级人员应在Ⅱ级或Ⅲ级人员的指导下进行检测操作和记录。
磁粉检验作业指导书(规范)
磁粉检验作业指导书要点l.工程概况及工程量1.1.工程概况：主要介绍工程名称、规模、特点及施工环境。
1.2.工程量：分类统计需进行磁粉检验的焊接接头的名称、规格、数量。
2.编制依据：列出与磁粉探伤相关的所有设计图纸，技术、质量、安环相关的规程、规范。
3.作业活动中的组织分工和人员职责3.1作业的组织分工(与相关作业和其他专业的分工)明确检验委托、检验作业、结果反馈的责任部门和传递渠道。
3.2作业人员的职责(空表格)列出参加磁粉检验工作人员的岗位名称和职责,应包括技术员、班组长、检验作业人员。
4.作业前必须具备的条件和应作的准备：4.1技术准备4.1.1接受委托并察看现场(审核委托项目是否齐全、条件是否具备)4.1.2根据委托和通用工艺文件编制工艺卡（至少应包括以下方面）a)采用的仪器设备型号b)采用的灵敏度试片c)采用的磁化方法d)采用的磁粉施加方法及颜色、种类e)采用的观察和记录方法f)磁化方式g)执行的标准（质量标准和工艺标准）h)安全注意事项4.1.3安全和技术交底4.1.4选择磁粉探伤设备及灵敏度校验合格4.1.5磁粉、磁悬液选择和配置完毕4.2作业人员(配置、资格)4.2.1 探伤人员必须持有电力工业无损检测人员资格证书，且在有效期内。
探伤报告必需由Ⅱ级或Ⅱ级以上的磁粉探伤人员签发。
4.2.2探伤人员矫正视力不得低于1.0,且没有色盲。
4.2.3 检验辅助工必须经过安全和专业技能培训,合格后方可上岗。
4.2.4. 作业过程中要认真按作业指导书和工艺卡进行检验。
4.2.5. 必须遵守现场安全规程和其它有关规定。
4.2.6. 不具备安全作业条件时探伤人员有权停止工作。
4.2.7. 人员最低配备:持证人员1-2名(Ⅱ级);检验辅助工1-2名4.3作业机具（包括配置、等级、精度等）4.3.1所配备的工器具（包括探伤灵敏度试片、记录工具等）。
4.3.2所需仪器、仪表的规格和精度（包括磁粉探伤仪器等)4.4材料磁膏、喷壶及相关材料4.5安全器具防护用品及安全帽、防滑鞋、安全带等劳保用品齐全；施工现场安全设施齐全，照明充足。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6.1 每日上、下午开工前均须进行磁粉探伤机的日常性能校验。
6.2 使用紫外辐照度计检测车轴被探测面紫外线辐照度应不小于800μW／cm2，探测面的白光照度不得超过20lx。将轴颈、轴身（轮座）部位的检测值填写在“磁粉探伤机（器）日常性能校验记录”备注栏内。
6.3检查磁悬液浓度：
6.3.1取样前，须对磁悬液进行充分搅拌，搅拌时间不得少于10min；
3.3.4 探测面的白光强度应不大于20 lx，紫外线辐照度应不小于800µW/cm2。紫外线波长范围应在320nm～400nm内，中心波长为365nm。
3.3.5 整机绝缘电阻≥2M欧姆。
3.3.6退磁效果≤0.3mT（3Gs）。
3.3.7检查电器部分，连接线应无破损、折断、松动，电流、电压表检定不过期，电源开启前电压、电流表指针须在零位。试验设备各部动作应灵活、准确、无故障；
4探测规定及质量保证
4.1 探测规定：轮对车轴外露部位，轴颈、防尘板座、轴身再加工部位，车轮辐板孔须按规定施行复合磁化荧光磁粉探伤检查：
4.2 质量保证
4.2.1 轮对组装的质量保证期：无轴箱双列圆锥滚子轴承40钢车轴的轮对为5年，50钢车轴的轮对为6年。
4.2.2 质量保证内容：
4.2.2.1 在组装质量保证期内轮毂松动或轮座裂损时由组装单位负责。
6.4.2车轴表面粘贴试片前，须将粘贴试片部位表面擦拭干净，应无锈蚀、油污及灰尘，并露出基本金属面并保持干燥；
6.4.3试片粘贴部位为车轴、轮对、轮轴易发生裂纹或磁场强度较薄弱的部位（车轴中央部位，轴颈根部（卸荷槽部位），光杆车轴应再加上轮座部位，车轮辐板内侧面辐板孔处）；
6.4.4试片粘贴方法：试片带沟槽面须与试验用轮轴、轮对、车轴表面密贴，带有“＋”沟槽的试片，应有一条刻线与车轴轴线平行，粘贴在辐板孔附近的试片应有一条沟槽沿车轮直径方向，胶带沿试片四周呈井字型将试片粘贴牢固。试片粘贴后应平整、牢固，胶带纸不得遮盖试片沟槽部位。
3.3 开工前3000型荧光磁粉探伤机主要性能指标的检查：
3.3.1探伤机的全轴复合磁化、退磁功能和磁悬液搅拌装置须符合要求；
3.3.2周向磁化电流0～3000Ａ应连续可调，纵向磁化电流0～2400A应连续可调；
3.3.3通电磁化时间应为1s～3s，停止喷淋磁悬液由应再磁化2次～3次，每次0.5s ～1.0s。
轮对除锈质量须达到湿法磁粉探伤要求。表面须达到配件除锈质量标准，无锈、无尘、无油垢，露出基本金属面。
目测
放大镜、砂布、手电筒
3设备、检测量具检查
3.1 全面检查探伤机各部技术状态及动作，并按《设备操作规程》进行检点、润滑，确认性能良好无故障。
3.2 全面检查所用工具、量具、齐全良好，计量器具检定不过期。熟练掌握紫外辐射照度计、白光照度计鉴定日期和检测修正系数。
4.2.2.2 第一次组装的轮对在组装质量保证期内，轮座镶入部、轴颈、防尘板座或轮座外侧的外露部位发生断轴事故时，由组装单位承担事故责任；但轴承（或轴承内圈）如经退卸，轴颈发生断轴事故由重新压装轴承的单位负责。超过轮对组装质量保证期时，由向车辆上安装的单位负责。
4.2.2.3 两次及以上组装的轮对在组装质量保证期内，轮座镶入部位发生断轴事故时，由轮对末次组装单位承担事故责任。超过轮对组装质量保证期时，由向车辆上安装的单位负责。
水：1L
乳化剂（JFC）：5g/L
消泡剂（28号）：2～5g/L
亚硝酸钠（防腐剂）：15g/L
三乙醇胺（防锈剂）：15g/L
荧光磁粉：1～3g/L
5.4磁悬液须每周更换一次，确保磁悬液的清洁，工作者、工长、检查员和验收员须在记录上签章。
1L和100mL量杯，5L量桶，玻璃棒
荧光磁粉，添加剂（乳化剂、消泡剂、防腐剂、防锈剂），PH值试纸，
3．轮对荧光磁粉探伤时须在暗室内作业，观察磁痕显示处紫外灯的辐照度不得低于800μW／cm2且无死角,并配备有手持荧光灯。
岗位人数
2人
上道工序
轮对冲洗除锈作业
工步
作业内容及技术要求
工装设备及检测器具
作业图示
材料及它
1工前准备
工作者必须佩戴好劳保用品，准备好防护眼镜。
目测
润滑油、防护眼镜
2上道工序控制
**车辆段
轮对荧光磁粉探伤作业指导书
编号：
**车轮车间
作业地点
任职条件
（MT）Ⅱ级探伤工
环境要求
1.轮对荧光磁粉探伤工作场地应整洁明亮，照度适中，通风良好，室内温度应保持在10℃～30℃范围内。
2．轮对荧光磁粉探伤工作场地远离翻砂、锻打、电焊、潮湿、粉尘场所；探伤设备所用的电源与大型机械、动力电源线分开并单独接线。
6.3.2用长颈或梨形沉淀管接取从喷嘴喷出的磁悬液100mL，进行沉淀，静止沉淀时间为30min；
6.3.3观察长颈或梨形沉淀管中的磁粉，其体积浓度：荧光磁悬液为0.2～0.6mL／100mL。
6.4向试验轮对的车轴上粘贴试片：
6.4.1 试片须采用A1－15/50型标准试片，试片粘贴前须将表面擦拭干净，应无油污。试片应平整，无破损、折皱和锈蚀；
5.1磁粉必须是经过铁道部认证的专业磁粉生产厂家、经路局检测中心集中采购并检验合格的产品，且粒度为小于320目。
5.2荧光磁悬液是由荧光磁粉与水配制而成，液体介质水的PH值为7～9，磁悬液浓度为：0.2～0.6mL/100mL。
5.3 配制磁悬液时，应按规定比例添加乳化剂、消泡剂、防腐剂和防锈剂，配制比例为：
3.3.8 检查过滤网须无破损，且保持清洁后方可开机。开机后检查磁轭伸缩、线圈开闭合须灵活。
3000型荧光磁粉探伤机、角向磨光机、磁粉筛（320目）、紫外线辐射照度计、白光照度计、磁强计、梨形沉淀管、天平秤、磁悬浮测定玻璃管
目测
放大镜、手电简、尖铲、手锤、角向磨光机、砂布、棉布、印台、紫外线护眼镜、Al-15/50试片；胶带纸、笔、钢卷尺、深度尺等工具装备齐全。
4.2.3 检修轮对（轮轴）：在1个段修期内不发生因检修质量问题而造成的行车事故。
4.2.4 检修轮对车轮：在一个段修期内保证无旧痕裂损（规定限度内辐板孔裂纹除外）。
4.2.5 检修轮对车轴：厂修保证在1个段修期内车轴轮座镶入部及外露部位不裂损；段修保证在1个段修期内车轴经磁粉探伤机的部位不裂损。
5磁悬液配制
