继电保护复习题-2

一、填空题1继电保护装置一般由 测量比较元件、 逻辑判断元件 、执行输出元件三部分组成。

2继电保护的可靠性包括安全性 和 信赖性，是对继电保护性能的最根本要求。

3低电压继电器的启动电压小于 返回电压，返回系数 小于1。

4在中性点非直接接地电网中，发生单相接地短路时，故障点处零序电压最高；接地中性点处零序电压为0；零序电流的分布主要取决于变压器中性点是否接地。

5功率方向继电器的角30α=︒，其动作围 —120°argJJU I ≤≤ 60° 。

6单侧电源线路上发生短路故障时，过渡电阻的存在使方向阻抗继电器的测量阻抗 增大 ， 保护围 缩小7对动作于跳闸的继电保护，在技术上一般应满足 可靠性、 选择性 、 灵敏性、 速动性 四个基本要求。

8三段式电流保护中， 三 段灵敏度最高， 一 段灵敏度最低。

9中性点可接地或不接地运行变压器的接地后备保护由 零序电流保护和 零序电压保护组成。

10中性点直接接地系统发生短路故障后，故障点的故障分量电压最大，系统中性点 的故障分量为0。

11运行中应特别注意电流互感器二次侧不能开路 ；电压互感器二次侧不能 短路 。

12电力系统发生故障时，继电保护装置应将故障部分切除，电力系统出现不正常工作时，继电保护装置一般应发出信号13 瞬时电流速断保护的动作电流按大于本线路末端的最大短路电流整定，其灵敏性通常用 保护围的大小来表示14、距离保护是反应 故障点到保护安装处 的距离，并根据距离的远近确定 动作时间 的—种保护15、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中， 方向圆阻抗继电器 受过渡电阻的影响最大，全阻抗继电器 受过渡电阻的影响最小16短路时通过该保护的短路电流为最大/最小的可能运行方式,称为系统最大/最小运行方式17．全阻抗继电器的主要缺点是 无方向性。

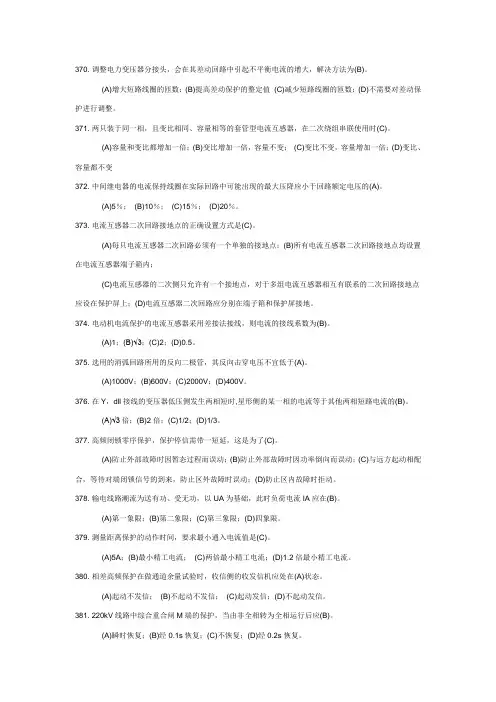

18．直线特性的阻抗元件 电抗特性 电阻特性 方向特性二 单项选择题1、电力系统最危险的故障是（ C ）。

（A ）单相接地 （B ）两相短路 （C ）三相短路 2、继电保护的灵敏系数sen K 要求（ C ）。

（A ）1sen K < （B ）1sen K = （C ）1sen K >3、定时限过电流保护需要考虑返回系数，是为了（ B ）。

（A ）提高保护的灵敏性 （B ）外部故障切除后保护可靠返回 （C ）解决选择性4、三段式电流保护中，保护围最小的是（ A ）（A ）瞬时电流速断保护 （B ）限时电流速断保护 （C ）定时限过电流保护 5、三种圆特性的阻抗继电器中， （ B ）既能测量故障点的远近，又能判别故障方向（A ）全阻抗继电器； （B ）方向圆阻抗继电器； （C ）偏移圆阻抗继电器 6、从减小系统振荡的影响出发，距离保护的测量元件应采用（ B ）。

（A ）全阻抗继电器； （B ）方向圆阻抗继电器； （C ）偏移圆阻抗继电器 7电流保护I 段的灵敏系数通常用保护围来衡量，其保护围越长表明保护越(③ ) ①可靠 ②不可靠 ③灵敏 ④不灵敏8．限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合，若(③ )不满足要求，则要与相邻线路限时电流速断保护配合。

①选择性 ②速动性 ③灵敏性 ④可靠性 9．使电流速断保护有最小保护围的运行方式为系统(② ) ①最大运行方式 ②最小运行方式 ③正常运行方式 ④事故运行方式10．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，两相星形接线电流保护只切除一个故障点的几率为(② )。

①100％ ②2／3 ③1／3 ④ 0 11．按900接线的功率方向继电器，若I J =-Ic ，则U J 应为(② ) ①U AB ②-U AB ③U B ④-U C12．电流速断保护定值不能保证( ② )时，则电流速断保护要误动作，需要加装方向元件。

①速动性 ②选择性 ③灵敏性 ④可靠性13．方向阻抗继电器的最大灵敏角是可以调节的。

调节方法是改变电抗变换器DKB (④ )①原边匝数 ②副边匝数③原边线圈中的电阻大小 ④副边线圈中的电阻大小三简答题1．说明三种圆特性阻抗继电器，那一种受过渡电阻影响最小？那一种受系统振荡影响最小？那一种躲负荷能力最强？答：受过渡电阻影响最小依次为: 全阻抗继电器/偏移/方向；受系统振荡影响最小依次为:方向/偏移/全阻抗继电器；躲负荷能力最强依次为:方向/偏移/全阻抗继电器；2继电保护的基本任务是什么?答：（1）自动迅速有选择地将故障元件切除，使故障元件免于继续遭到损失，保证其他无故障部分迅速恢复正常运行。

（2）反应电力设备的不正常状态，并根据运行维护条件，发出信号或跳闸。

3 通道传输的信号种类、通道的工作方式有哪些？答：通道中传送的信号有四类:导引线信号，电力线载波信号，微波信号，光纤信号。

有四种工作方式:导引线通信，电力线载波通信，微波通信，光纤通信.4 距离保护中的振荡闭锁应满足什么要求？答；(1)系统发生全相或非全相振荡时，保护装置不应误动作跳闸（2）系统在全相或非全相振荡过程中，被保护线路发生各种类型的不对称故障，保护装置应有选择性地动作跳闸。

（3）系统在全相振荡过程中再发生三相故障时，保护装置应可靠动作跳闸，并允许带短延时5单相重合器的优缺点：答：优（1）能在绝大多数的故障情况下保证对用户的连续供电，从而提高供电的可靠性；当由单侧电源单回路向重要负荷供电时，对保证不间断供电更有显著的优越性（2）在双侧电源的联络线上采用单相重合闸，可以在故障时大大加强两个系统之间的联系，从而提高系统并列运行的动态稳定性缺（1）需要有按相操作的断路器（2）需要专门的选相元件与继电器保护相配合，再考虑一些特殊的要求后，使重合闸回路的接线比较复杂（3）在单相重合闸过程中，由于非全相运行能引起本线路和电网中其他线路的保护误动作，因此，就需要根据实际情况采取措施予以防止。

这将使保护的接线整定计算和调试工作复杂化6电力系统对距离保护的影响？答：（1）阻抗继电器在负平面上沿OO’方向所占的面积越大，受系统振荡的影响越大。

（2）振荡中心在保护围测量保护要受影响, 而且越靠近震荡中心受振荡的影响越大（3）震荡中心在保护围外或保护的反方向，则不受影响（4）若保护的动作时限大于系统的振荡周期，则不受影响三 计算题 1在图1所示网络中装设了反应相间短路的距离保护。

已知：线路的正序阻抗10.45/x km =Ω；系统阻抗：min 20Ms x =Ω，min 10Ns x =Ω，max max 25Ms Ns x x ==Ω；0.85I IIrel rel K K ==。

试对距离保护1的第I 、II 段进行整定计算，并校验II 段灵敏度。

图 1解：1保护1第I 段：.119.125Iset Z =Ω；10I t s =。

2保护1第II 段：.230.6I set Z =Ω；.11.min .2()II II Iset rel M N b set Z K L z K Z -=+。

用图3所示网络计算.min b K 。

图3 求分支系数所用网络.min 67.5 2.725b K ==，则.10.85(22.5 2.730.6)89.352()IIset Z =⨯+⨯=Ω .289.352 3.971 1.2522.5II sen K =>，满足要求。

2如图2-4所示网络，流过保护1、2、3的最大负荷电流分别为400A 、500A 、550A,ss K =1.3、re K =0.85，rel K Ⅲ=1.15， 1t Ⅲ=2t Ⅲ=0.5s ，3t Ⅲ=1.0s ，试计算：（1） 保护4 的过电流定值；（2） 保护4的过电流定值不变，保护1所在元件故障被切除，当返回系数re K 低于何值时会造成保护4误动？（3） re K =0.85时，保护4的灵敏系数sen K =3.2，当re K =0.7时保护4 的灵敏系数降低到多少？图2-4 系统示意图解：（1）过电流保护4 的最大负荷电流为 4.max I =400+500+550=1450A 保护4的过电流定值为 .44.max ss rel set reK K II K =ⅢⅢ=2.55A时限为 4t Ⅲ=max （1t Ⅲ，2t Ⅲ，3t Ⅲ）+t ∆=1.5s（2）保护21 切除故障后，流过保护4 的最大负荷电流 4.max 'I =500+550=1050A=1.05kA ，在考虑电动机的自启动出现的最大保护电流 .max ss I =ss K 4.max'I =1.3×1.05=1.365kA ，这个电流必须小于保护4 的返回电流，否则1.5s 以后保护4 将误切除。

相应的要求.max ss I ≤re I =.4re set K I Ⅲ=2.55re K ，从而2.55re K ＞1.365，re K ＞1.3652.55=0.535。

当返回系数低于0.535时，会造成保护误动。

（3）保护4的灵敏系数..min .4.4k B sen set I K I =Ⅲ=..min 4.maxk B rerel ss I K K K I Ⅲ，.4sen K 与re K 成正比，当re K 下降时灵敏系数下降，sen K =0.73.20.85⨯=2.635。

3 哪些线路过电流保护必须安装功率方向元件?如果需 要安装,在图中 标明功率方向元件及其动作正方向。

1.5s 1s2.5s2.5s 1.5s 2s解：t5=0s , t3=max{t5,t11,t12}+Δt=2.5s+0.5s=3s , t1=max{t3,t9,t10}+Δt=3s+0.5s=3.5s t2=max{t7,t8}+Δt=2.5s+0.5s=3s , t4=max{t2,t911,t10}+Δt=3s+0.5s=3.5s ,t6=max{t4,t11,t12}+Δt=3.5s+0.5s=4s因为t1>t2，t3<t4， t5<t6所以在2，3，5加装功率方向元件，动作正方向：母线指向线路。
