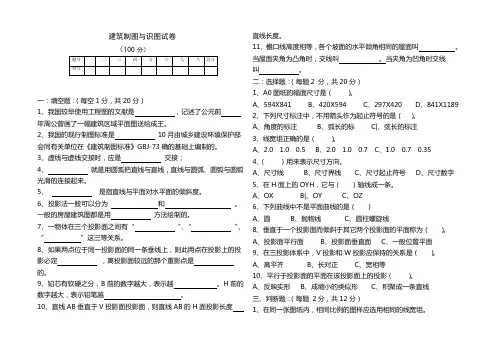

建筑制图与识图试卷

建筑制图与识图试卷（100分）一：填空题：（每空1分，共20分）1、我国较早使用工程图的文献是，记述了公元前年周公曾画了一幅建筑区域平面图送给成王。

2、我国的现行制图标准是 10月由城乡建设环境保护部会同有关单位在《建筑制图标准》GBJ-73确的基础上编制的。

3、虚线与虚线交接时，应是交接；4、就是用圆弧把直线与直线，直线与圆弧、圆弧与圆弧光滑的连接起来。

5、是指直线与平面对水平面的倾斜度。

6、投影法一般可以分为和。

一般的房屋建筑图都是用方法绘制的。

7、一物体在三个投影面之间有“”、“”、“”这三等关系。

8、如果两点位于同一投影面的同一条垂线上，则此两点在投影上的投影必定，离投影面较远的那个重影点是的。

9、铅芯有软硬之分，B前的数字越大，表示越。

H前的数字越大，表示铅笔越。

10、直线AB垂直于V投影面投影面，则直线AB的H面投影长度直线长度。

11、檐口线高度相等，各个坡面的水平倾角相同的屋面叫。

当屋面夹角为凸角时，交线叫。

当夹角为凹角时交线叫。

二：选择题：（每题2 分，共20分）1、A0图纸的幅面尺寸是（）。

A、594X841B、420X594C、297X420D、841X1189 2、下列尺寸标注中，不用箭头作为起止符号的是（）。

A、角度的标注B、弧长的标 C|、弦长的标注3、线宽组正确的是（）。

A、2.0 1.0 0.5B、2.0 1.0 0.7C、1.0 0.7 0.354、（）用来表示尺寸方向。

A、尺寸线B、尺寸界线C、尺寸起止符号D、尺寸数字5、在H面上的OYH，它与（）轴线成一条。

A、OX B|、OY C、OZ6、下列曲线中不是平面曲线的是（）A、圆B、抛物线C、圆柱螺旋线8、垂直于一个投影面而倾斜于其它两个投影面的平面称为（）。

A、投影面平行面B、投影面垂直面C、一般位置平面9、在三投影体系中，V投影和W投影应保持的关系是（）。

A、高平齐B、长对正C、宽相等10、平行于投影面的平面在该投影面上的投影（）。

建筑工程制图与识图试卷及其答案(一).doc

建筑工程制图与识图试卷（一）一、填空：(6小题×5分,共30分)1、建筑总平面图中标注的尺寸是以米为单位,一般标注到小数点后2 位；其它建筑图样（平、立、剖面）中所标注的尺寸则以毫米为单位；标高都以米为单位。

2、总平面图是用来表示整个建筑基地的总体布局,包括建筑红线：新建建筑物的位置朝向,新建建筑物与原有建筑物的关系以及新建筑区域的道路、绿化、地形、地貌、标高等情况。

《国家制图标准》规定：总平面图的常用比例应为1:500,1:1000, 1:2000。

3、总平面图中新建房屋的层数标注在右上角,一般低层、多层用__点数___表示,高层用__数字__表示。

4、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图,主要用来表达房屋的长度,高度,层数等外貌和外墙装修构造。

5、立面图中用加粗实线表示_地平线_,用粗实线表示_最外轮廓线_。

6、建筑剖面图是建筑物的垂直剖面图,它是表示建筑物内部垂直方向的_________________________________等情况的图样。

剖面图的剖切位置一般选择在较复杂的部位,如通过___________________________________等部位。

表示剖面图剖切位置的剖切符号应表示在______层平面图中。

二、简答题：(2小题×10分,共20分)1、图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的?2、何为全剖面图？一般适用于什么情况？三、、选择题(2小题×3分,共6分)已知立体的主、俯视图,判断（ a）、（b）、（c）、（d）四个左视图,哪一个是正确的。

（）（）四、作图题（3小题共44分）1. 根据所给组合体的主视图,构想两种不同的组合体并画其俯、左视图。

（12分）2.已知组合形体的正立面图和左侧立面图,试作1-1断面图和2-2剖面图（12分）2-2 剖面图1-1断面图3．在由砖砌筑的基础墙和毛石砌筑的大放脚的基础详图中,完成：（20分）（1）画出砖及混凝土图例。

建筑工程制图与识图试卷及其答案(一)(2020年10月整理).pdf

建筑工程制图与识图试卷（一）一、填空：(6小题×5分，共30分)1、建筑总平面图中标注的尺寸是以米为单位，一般标注到小数点后2 位；其它建筑图样（平、立、剖面）中所标注的尺寸则以毫米为单位；标高都以米为单位。

2、总平面图是用来表示整个建筑基地的总体布局,包括建筑红线：新建建筑物的位置朝向，新建建筑物与原有建筑物的关系以及新建筑区域的道路、绿化、地形、地貌、标高等情况。

《国家制图标准》规定：总平面图的常用比例应为1:500，1:1000， 1:2000。

3、总平面图中新建房屋的层数标注在右上角，一般低层、多层用__点数___表示，高层用__数字__表示。

4、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，主要用来表达房屋的长度,高度,层数等外貌和外墙装修构造。

5、立面图中用加粗实线表示_地平线_，用粗实线表示_最外轮廓线_。

6、建筑剖面图是建筑物的垂直剖面图，它是表示建筑物内部垂直方向的_________________________________等情况的图样。

剖面图的剖切位置一般选择在较复杂的部位,如通过___________________________________等部位。

表示剖面图剖切位置的剖切符号应表示在______层平面图中。

二、简答题：(2小题×10分，共20分)1、图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的?2、何为全剖面图？一般适用于什么情况？三、、选择题(2小题×3分，共6分)已知立体的主、俯视图，判断（ a）、（b）、（c）、（d）四个左视图，哪一个是正确的。

（）（）四、作图题（3小题共44分）1. 根据所给组合体的主视图，构想两种不同的组合体并画其俯、左视图。

（12分）2.已知组合形体的正立面图和左侧立面图，试作1-1断面图和2-2剖面图（12分）3．在由砖砌筑的基础墙和毛石砌筑的大放脚的基础详图中，完成：（20分）（1）画出砖及混凝土图例。

建筑制图及识图试题与参考答案

建筑制图及识图试题与参考答案一、单选题（共43题，每题1分，共43分）1.墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( ).A、砖墙与钢筋混凝土墙B、外墙和内墙C、纵墙与横墙D、承重墙与非承重墙正确答案：B2.φL表示( )。

A、冷拉Ⅰ级钢筋B、Ⅰ级锰硅人字纹钢筋C、Ⅰ级光圆钢筋D、Ⅰ级螺纹钢筋正确答案：A3.图纸上标注的比例是1：1000,则图纸上的10mm表示实际的( )。

A、100mmB、10mC、10kmD、10mm正确答案：B4.避雷针宜采用镀锌圆钢制作,针长1m-2m以时,直径不大于( )。

A、10mmB、14mmC、16mmD、12mm正确答案：D5.建筑施工图上一般注明的标高是( )。

A、要看图纸上的说明B、相对标高C、绝对标高D、绝对标高和相对标高正确答案：B6.在钢筋混凝土构件代号中, “ JL”是表示( ).A、基础梁B、连系梁C、圈梁D、过梁正确答案：A7.点在直线上，点的投影仍在直线的投影上，这是正投影的( )。

A、同素性B、从属性C、定比性D、积聚性正确答案：B8.给水排水工程图“——W——”表示( ).A、生活水管B、污水管C、废水管D、热水给水管正确答案：B9.水煤气输送钢管、铸铁管等管材,管径宜以( )表示.A、外径DX壁厚B、内径dC、公称直径DND、以上都是正确答案：C10.避雷装置的引下线采用扁钢制作时,扁钢截面不应小于( ) .A、64平方毫米B、56平方毫米C、40平方毫米D、48平方毫米正确答案：D11.施工总平面图( )。

A、总体布局规划、形状和位置、地形和地貌、朝向和风速、其他B、总体布局规划、形状和位置、地形和地貌C、总体布局规划、形状和位置D、形状和位置、地形和地貌、朝向和风速正确答案：A12.对称符号应以细实线绘制，平行线长度( )mm，平行线间距2－3mm。

A、3－5B、6－10C、20－30D、11－15正确答案：B13.尺寸标注时图样轮廓线可用作( )。

建筑制图与识图试题及答案

建筑制图与识图试题及答案一、单项选择题（每题2分，共20分）1. 建筑制图中，比例尺是用来表示图纸与实际物体大小之间的比例关系，以下哪个比例尺是正确的？A. 1:100B. 1:1000C. 1:500D. 1:10000答案：A2. 在建筑平面图中，以下哪个符号通常用来表示门？A. ◉B. ▢C. ▣D. ◊答案：B3. 建筑立面图中，以下哪个表示法是用来表示窗户的？A. 三线表示法B. 四线表示法C. 五线表示法D. 六线表示法答案：A4. 在建筑剖面图中，剖面线通常采用哪种线型？A. 实线B. 虚线C. 点画线D. 波浪线答案：B5. 以下哪个不是建筑详图中常用的表示方法？A. 索引符号B. 引出线C. 比例尺D. 标高答案：C6. 建筑制图中，尺寸标注的基本原则是什么？A. 清晰、准确、完整B. 简洁、美观、实用C. 随意、快速、方便D. 复杂、详细、全面答案：A7. 在建筑制图中，以下哪个单位不是长度单位？A. 米B. 厘米C. 毫米D. 平方米答案：D8. 建筑总平面图中，以下哪个符号通常用来表示绿化区域？A. ▢B. ▣C. ▧D. ▨答案：C9. 在建筑制图中，以下哪个不是结构平面图的内容？A. 墙体B. 楼板C. 楼梯D. 照明布局答案：D10. 建筑制图中，以下哪个符号通常用来表示柱子？A. ⊗B. ⊕C. ⊙D. ⊚答案：B二、填空题（每空2分，共20分）11. 建筑制图中，墙体的厚度通常用________表示。

答案：粗实线12. 在建筑平面图中，房间的面积可以通过________和________来确定。

答案：长度、宽度13. 建筑立面图中，________用来表示建筑物的垂直面。

答案：投影线14. 建筑剖面图中，________用来表示建筑物内部的结构和构造。

答案：剖面线15. 建筑详图中，________是用来详细表示建筑物某个部分的图。

答案：详图16. 建筑制图中，________是表示建筑物高度的一种标注方式。

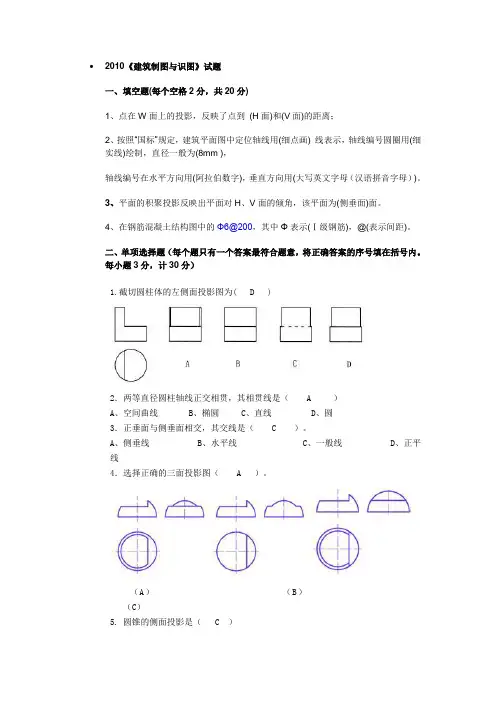

《建筑制图与识图》试题及答案1

•2010《建筑制图与识图》试题一、填空题(每个空格2分，共20分)1、点在W面上的投影，反映了点到(H面)和(V面)的距离；2、按照“国标”规定，建筑平面图中定位轴线用(细点画) 线表示，轴线编号圆圈用(细实线)绘制，直径一般为(8mm )，轴线编号在水平方向用(阿拉伯数字)，垂直方向用(大写英文字母（汉语拼音字母）)。

3、平面的积聚投影反映出平面对H、V面的倾角，该平面为(侧垂面)面。

4、在钢筋混凝土结构图中的Φ6@200，其中Φ表示(Ⅰ级钢筋)，@(表示间距)。

二、单项选择题（每个题只有一个答案最符合题意，将正确答案的序号填在括号内。

每小题3分，计30分）1.截切圆柱体的左侧面投影图为( D )2．两等直径圆柱轴线正交相贯，其相贯线是（ A ）A、空间曲线B、椭圆C、直线D、圆3．正垂面与侧垂面相交，其交线是（ C ）。

A、侧垂线B、水平线C、一般线D、正平线4．选择正确的三面投影图（ A ）。

（A）（B）（C）5. 圆锥的侧面投影是（ C ）A、直角三角形B、圆形C、等腰三角形D、等腰直角三角形6. 平面截切立体时，平面与立体的交线称为（ C ）A、截平面B、截立体C、截交线D、立体在平面上的投影7. 平面截切圆柱时，当其平行于圆柱的两条素线，则截交线为（ A ）A、矩形B、椭圆C、圆形D、三角形8. 平面截切圆锥时，平面过锥顶，则则截交线为（ D ）A、矩形B、椭圆C、圆形D、三角形9. 平面截切圆锥面时，平面平行于一条素线，则则截交线为（ D ）A、双曲线B、椭圆C、圆形D、抛物线10.球面上有一点，其水平投影与球心重合且不可见，则该点的正面投影在（ A ）A、圆形的最下面B、圆形的最上面C、圆形的最左边D、圆形的最右边三、判断题（判断下列各小题，正确的在题后括号内打“√”，错误打“Ⅹ”。

每小题2分，共10分）1、建筑平面图中，尺寸标注详细准确，一般采用三道尺寸线标注，其中，最内一道尺寸表示的是门窗洞口，窗间墙，门垛等细部的详细尺寸。

建筑制图与识图习题集1

建筑制图与识图习题集..第1章投影基本知识1-1 找出与轴测图相对应的三视图，在每题的括号内填写轴测图的序号（一）1.第1章投影基本知识1-1 找出与轴测图相对应的三视图，在每题的括号内填写轴测图的序号（一） 2..第1章投影基本知识1-2 画三视图练习班级姓名学号 3.第1章投影基本知识1-3 已知正等轴测图，量取尺寸，画出三视图。

班级姓名学号 4 1. 2..3.4.第1章投影基本知识1-3已知正等轴测图，量取尺寸，画出三视图。

班级姓名学号5.5.6.7.8.第1章投影基本知识1-4 根据两视图，参照轴测图补画第三视图。

班级姓名学号 6 .1. 2.3. 4.第1章投影基本知识1-4 根据两视图，参照轴测图补画第三视图。

班级姓名学号7 5. 6..7. 8.第1章投影基本知识1-5 根据两视图，补画第三视图。

班级姓名学号8 .1. 2.3. 4.第1章投影基本知识1-5 根据两视图，补画第三视图。

班级姓名学号9 5. 6..7. 8.第1章投影基本知识1-6 根据轴测图补全视图中的漏线。

班级姓名学号10 ..1.2.3.4..第1章投影基本知识1-6 根据已知视图补画缺线。

班级姓名学号11.1.2.3.4.第1章投影基本知识.1.按立体图作各点的两面投影。

2. 已知点A在V面之前40，点B在H面之上12，点C在V面上，点D在H面上，点E在投影轴上，补全各点的两面投影。

.第1章投影基本知识..3. 根据立体图，画A 点的三面投影图。

4.根据A ，B ，C 三点的立体图作出它们的投影图。

第1章投影基本知识.5. 已知A点的投影，B点在A点左方15、前方25、上方13，求作B 点的三面投影。

6.已知点B在点A的正左方15；点C与点A是对V面的重影点，点D在点A的正下方20，，补全各点的三面投影，并表明可见性。

.第1章投影基本知识..1. 判断下列直线对投影面的相对位置，并填写直线类型。

建筑制图与识图综合试题一

1．将形体连同确定其空间位置的直角坐标系，用平行投影法，沿S方向投射到选定的一个投影P上，所得到的投影称为（）A、标高投影图B、正投影图C、轴测投影图D、透视图2. 假想用一水平面剖切平面，沿着房屋各层门、窗洞口处将房屋切开，移去剖切平面以上部分向下所作的水平面剖视图叫做（）A、建筑平面图B、建筑立面图C、建筑剖面图D、建筑详图3．建筑剖视图的剖切位置一般选取在（）A、无固定位置B、内部结构和构造比较复杂或有代表性的部位C、沿横向定位轴线D、沿竖向定位轴线4．下列构件代号正确的是（）A、挡雨板或檐口板-YBB、天窗端壁—CDC、柱间支撑—CCD、基础-JC5．标高符号“小三角形”的高约为（）A、2mmB、5mmC、4mmD、3mm6.结构布置图常用的比例为（）A．1:200,1:500,1:1000B．1:5,1:10,1:20C．1:50,1:100,1:200D．1:10,1:20,1:507. 粗实线一般用途为（）A、可见轮廓线B、主要可见轮廓线C、不可见轮廓线D、图例线8．在A号轴线之后附加的第二根轴线时，正确的是（）A、A/2B、B/2C、2/AD、2/B9．构造配件图例中，孔洞图例正确的是( )A、B、C、D、10．定位轴线用细点划线表示，末端画实线圆、圆的直径为（）mm。

A、10B、12C、5D、14二、据立体图，补全投影图中的图线三、求两平面立体的相贯线四、由轴测图作组合体的三视图（尺寸在轴测图上按轴线方向1：1比例量取）五、根据二视图画出组合体的正等测图。

六、根据所给视图，求作 1—1 、 2—2 剖面图。

建筑制图与识图习题与答案

建筑制图与识图习题与答案一、单选题（共50题，每题1分，共50分）1、长仿宋字的宽度为10毫米，那么字高为（）mm。

A、20B、7C、10D、14正确答案：D2、图号应从（）开始编制。

A、1B、3C、0D、2正确答案：A3、建筑结构按层数来划分有底层结构、高层结构与（）。

A、框架结构B、排架结构C、多层结构D、墙结构正确答案：C4、一套完整的装饰施工图，一般由（）图纸组成。

A、装饰平面图B、装饰平面图C、装饰平面图D、装饰平面图正确答案：A5、指北针符号，圆用细实线绘制，圆的直径正确的是（）。

A、22mmB、25mmC、20mmD、24mm正确答案：D6、相互平行的图线，其间隙不宜小于其中的粗线宽度且又不小于（）mm。

A、0.7B、0.5C、0.9D、0.4正确答案：A7、断面的剖切符号应只用剖切位置线表示，并应以（）线绘制。

A、细实线B、单点长画线C、粗实线D、中虚线正确答案：C8、平行于投影的圆，其正投影图为（）。

A、扩大了的圆B、缩小了的圆C、实圆D、扁圆正确答案：C9、装饰施工图是按（）的基本方法来表示室内各部位相互关系。

A、线条B、符号C、比例D、投影视图正确答案：D10、7-9层的住宅属于（）。

A、中高层B、底层C、多层D、高层正确答案：A11、尺寸线用来表示（）。

A、尺寸的起止B、所注尺寸的范围C、尺寸大小D、尺寸的方向正确答案：D12、横式使用的图纸，其装订边在图纸的（）。

A、上方B、右方C、左方D、哪方均可正确答案：C13、绘制指北针的尾部宽度为（）mm。

A、3B、4C、5D、6正确答案：A14、室内立面索引符号应由直径为10mm的圆形及注视方向（）三角深色图形组成。

A、任意B、锐角C、等边D、等腰直角正确答案：D15、有关门窗的开关线，下述论点正确的是（）。

A、窗的开关线向外开用虚线表示，向内开用实线表示B、门的开关线在立面图上表示C、窗的开关线在平面图上表示D、门的开关线在平面图上表示，窗的开关线在立面图上表示正确答案：D16、下列选项中，不属于平面图的基本内容的是（）。

建筑制图与识图专项考核试题及答案

建筑制图与识图专项考核试题一、选择题1 .工程常用的投影法分为两类：中心投影法和（\［单选题］*A、平行投影法√B、斜投影法C、正投影法D、点投影法2 .标题栏一般应位于图纸的（）方位。

［单选题］*A、正上方B、右上方C、左下方D、右下方√3 .图样中，机件的可见轮廓线用（）画出。

［单选题］*A、粗实线√B、虚线C、细实线D、细点划线4 .图样中，机件的不可见轮廓线用（）画出。

［单选题］*A、粗实线C、细实线D、细点划线5 .图样中，机件的尺寸线和尺寸界限用（）画出。

［单选题］*A、粗实线B、虚线C、细实线√D、细点划线6 .图样中，机件的对称中心线和轴线用（）画出。

［单选题］*A、粗实线B、虚线C、细实线D、细点划线√7 .表面都是由若干个平面所围成的几何形体,称为（1［单选题］*A、正方体B、多面体C、平面基本体√D、曲面体8 .与三个投影面都（）的平面,称为一般位置平面。

［单选题］*A、垂直B、平行D、以上均可9 .谢亍于W面的直线称为（）β［单选题］*A、水平线B、侧平线√C、正平线D、一般位置平面10 .垂直于W面的直线称为（1［单选题］*A、侧垂线√B、中垂线C、正垂线D、铅垂线11 .垂直于一个投影面,（）于另外两个投影面的直线.称为投影面垂直线。

［单选题］*A、垂直B、平行√C、倾斜D、任意位置12 .在图纸上必须用（）画出图框。

［单选题］*A、虚线B、实线C、点画线D、粗实线√13 .正投影的基本性质（1［单选题］*A、真实性B、积聚性C、类似性D、以上均可√14 .平行于H面的直线称为（\［单选题］*A、水平线√B、侧平线C、正平线D、一般位置平面15 .平行于V面的直线称为（1［单选题］*A、水平线B、侧平线C、正平线√D、一般位置平面16 .角度的尺寸数字一律按（）位置书写。

［单选题］*A、水平√B、垂直C、水平向左D、水平向右17 .截交线的性质（1［单选题］*A、共有性B、封闭性C、公有性和封闭性√D、均不正确18 .一个完整的尺寸应该包括（）三部分。

[答案][天津大学]2020秋《建筑制图与识图》在线作业一

1.当形体上某一部分的结构形状是倾斜的，它在基本投影面上的投影不能反映实形和真实尺寸。

为了将实际形状反映出来，应该使用()投影方式。

[答案：D]A、局部投影B、剖视图C、断面图D、斜视图2.平面截切圆锥面时，平面平行于一条素线，则截交线为()。

[答案：D]A、双曲线B、椭圆C、圆形D、抛物线3.指北针的外圆用实线绘制，其直径为()，指针尾部的宽度为()，在指针头部标注N。

[答案：C]A、16mm、3mmB、24mm、4mmC、24mm、3mmD、16mm、3mm4.当截平面垂直于柱轴时，截交线为()。

[答案：A]A、圆B、直线C、椭圆D、曲线5.假想用剖切面剖开形体，将处在观察者和剖切面之间的部分移去，将其余部分向相应的投影面投射，所得视图称为()。

[答案：A]B、断面图C、局部投影图D、斜视图6.在()注明剖面图的剖切位置、投射方向和编号。

[答案：B]A、中间层平面图B、底层平面图C、建筑总平面图D、结构施工图7.建筑施工图中纵向定位轴线由下向上用大写拉丁字母编号，当字母数量不够时，应该()。

[答案：D]A、借用数字B、停止编号C、断开图形在另一张内接着画D、用双字母或单字母加脚标8.若两平面内任意一对相交直线对应平行，则两平面相互平行。

()[答案：A]A、对B、错9.用来表明建筑工程地域内的自然环境和规划设计的总体布局的是()。

[答案：A]A、建筑总平面图B、结构施工图C、设备施工图D、建筑施工图10.两点水平面投影重合，且下面可见，上面不可见。

()A、对B、错11.在建筑平面图中，同一条尺寸线既可以是定形尺寸也可以是定位尺寸。

()[答案：A]A、对B、错12.直线在所平行的投影面上的投影反映实长，并且该投影与投影轴的夹角(α、β、γ)等于直线对其他两个投影面的倾角。

()[答案：A]A、对B、错13.在施工图中某配电线路上标有这样的符号：3—BLV(3×20+1×8)G40—PA，其中BLV表示()。

建筑制图与识图试题及答案

建筑制图与识图试题及答案一、选择题（每题2分，共20分）1. 建筑制图中，常用的比例尺有哪些？A. 1:1000, 1:500, 1:200B. 1:100, 1:50, 1:20C. 1:10, 1:5, 1:2D. 1:10000, 1:5000, 1:20002. 以下哪个不是建筑制图中常用的图线类型？A. 实线B. 虚线C. 点划线E. 波浪线3. 建筑平面图中，表示墙体的图线是什么？A. 粗实线B. 细实线C. 虚线D. 点划线4. 建筑立面图中，表示屋顶的图线通常是什么？A. 粗实线B. 细实线C. 虚线D. 点划线5. 在建筑制图中，尺寸标注的基本要求是什么？A. 清晰、准确、完整B. 随意、模糊、不完整C. 简单、明了、不完整D. 复杂、准确、不清晰6. 建筑剖面图中，剖面线通常使用什么类型的线？A. 实线B. 虚线C. 点划线D. 波浪线7. 建筑制图中，门窗的表示方法是什么？A. 用实线表示B. 用虚线表示C. 用点划线表示D. 用波浪线表示8. 建筑制图中，楼梯的表示方法通常是什么？A. 用实线表示B. 用虚线表示C. 用点划线表示D. 用波浪线表示9. 在建筑制图中，轴线的作用是什么？A. 确定建筑物的中心位置B. 确定建筑物的对称性C. 确定建筑物的尺寸和位置D. 确定建筑物的朝向10. 建筑制图中，标注材料的常用方法是什么？A. 文字说明B. 图例表示C. 颜色区分D. 符号标记二、填空题（每题2分，共20分）11. 建筑制图中，平面图通常表示建筑物的_________面。

12. 建筑立面图通常表示建筑物的_________面。

13. 建筑剖面图通常表示建筑物的_________面。

14. 建筑制图中，尺寸标注应包括_________、_________和_________。

15. 建筑制图中，图例是用来表示_________的。

16. 建筑制图中，比例尺的作用是_________。

建筑识图试题一

建筑识图试题一一、选择题1．某窗户的实际长度为1500mm，用1︰20的比例应该画A．7.5mm B．75mm C．750mm D．1500mm 2．“长对正、高平齐、宽相等”的投影规律适用于A．透视图B．正轴测图C．三面正投影图D．正面斜二测图3．尺寸标注的组成不包括A．尺寸线C．细单点长画线B．尺寸界线D．尺寸数字4．不是按建筑的使用性质分类的。

A．民用建筑B．工业建筑C．农业建筑D．大型性建筑5．下列属于建筑物的是A．住宅、堤坝B．学校、电塔C．工厂、水塔D．工厂、展览馆6．是难燃烧体。

A．天然石材C．金属材料B．人工石材D．经过防火处理的木材7．地下室设计的重点是解决A．隔音防噪C．天然采光B．自然通风D．防潮防水8．基础埋深一般不小于A．300mm B．200mm C．500mm D．400mm 9．下列做法不属于增强墙体的抗震性能措施的是A．当墙体长度超过一定限度时，在墙体局部位置增设壁柱B．设置圈梁C．设置钢筋混凝土构造柱D．在墙体适当位置用砌块砌筑10．主要用于受力和防潮要求高的墙体。

A．水泥砂浆B．石灰砂浆C．混合砂浆D．装饰砂浆11．预制板在梁上的支承长度应不小于A．60mm B．70mm C．80mm D．90mm 12．是板块类地面。

A．水泥砂浆地面B．细石混凝土地面C．现浇水磨石地面D．地面砖地面13．楼梯平台下要通行时，其净高不小于A．2100mm B．1900mm C．2000mm D．2400mm 14．不增加楼梯段长度，可以扩大踏面的宽度。

A．加大层高B．加大梯段宽度C．减小梯井宽度D．在踏步前缘突出20mm 15．屋顶材料找坡是指来形成坡度。

A．利用预制板的搁置B．利用结构层C．利用油毡的厚度D．选用轻质材料找坡16．积灰较多的厂房屋面，宜采用排水。

A．内天沟C．内天沟外排水B．外天沟D．自由落水17．要求建筑物从屋顶到基础都必须分开的是A．伸缩缝B．分仓缝C．沉降缝D．防震缝18．在结构施工图中，基础的代号是A．jc B．JC C．J D．Jc 19．风玫瑰图出现在中。

建筑识图与制图(1)(1)

001两等直径圆柱轴线正交相贯，其相贯线是（）B. 椭圆002在三视图的三等关系中，高平齐是指侧立投影与（）。

C. 正立投影003轴测投影图是（）A. 用平行投影的正投影法绘制的单面投影图004如果五层至二十五层平面布置都一样，则（）。

A. 只需画一个标准层平面图005下列构件代号正确的是（）B. 挡雨板或檐口板-YB006曲面体与曲面体相贯，说法正确的是（）。

A. 求作方法有辅助平面法B. 求作方法有表面定点法C. 一般是封闭的空间曲线D. 特殊情况可能是平面曲线007组合体的尺寸可以分为（）。

A. 定位尺寸E. 定形尺寸B. 总体尺寸008断面图与剖面图的区别是（）。

C. 剖切符号使用方法不同D. 剖切平面不同E. 投影的内容不同009建施图中建筑平面图、立面图的绘图比例一般为（）。

A. 1：100 D. 1：200010钢筋混凝土结构图的立面图是（）。

A. 假想构件为一透明体而画出的一个纵向正投影图B. 钢筋用粗实线绘制C. 表示钢筋的立面形状和排列位置D. 构件轮廓线用细实线绘制011两个回转体共轴时，其相贯线是（）。

C. 圆012剖面图中，不适合用来做剖面剖切符号编号的是（）。

B. 希腊字母013建筑剖面图中，一般沿外墙注三道尺寸，中间一道是（）。

C. 层高尺寸014基础的埋置深度，是从（）至基础底面的距离。

A. 室内±0.000处015平面与圆球相交，截交线的空间形状是（）。

B. 圆016断面图被切到的实体部分应画剖面线，剖面线为相互平行、等间距的（）。

A. 45°细实线017房屋立面图中注出的标高应为（）。

B. 相对标高018下列构件名称及代号正确的是（）。

B. 设备基础——SJ019正三棱柱放置位置为上下三角形底面为水平面，则其V面投影形状轮廓为（）。

A. 矩形020过已知点作斜方向的垂线时，可以用的工具是（）。

B. 两个三角板021水平支撑的常用代号（）。

C. SC022在外墙墙身构造详图中，表示屋面、楼面的材料及做法时，常用的标注方法是（）。
