模拟电子技术基础实验思考题
模拟电子实验思考题及答案(64学时)
位置设置 300V（╳）; 30mv （√） 交流有效值（√）; 峰值 （╳） 量程指示灯会闪烁（√）； 无指示反映（╳） 需要（╳）； 不需要（√） 能（╳）； 不能（√）
实验 2.1 晶体管共射极单管放大电路
理论要求：电路原理图参看实验指导书。 1、静态工作点的计算。 2、放大电路性能：电压放大倍数、输入电阻、输出电阻的计算。
大，出了屏幕，会看不到波形； Y 轴校准方法； DC 和 AC 档位的区别。
2、交流毫伏表的使用 测量 10-2MHz 正弦信号的有效值。频带比示波器小，比万用表大。 一定要选择合适的量程，否则误差大。比如：正弦信号 Ui=1V，要选 3V 量
程档，用 30V 的话，误差大！ 3、数字万用表
测直流电压、电流信号，电阻值。 测交流信号不如交流毫伏表精度高，模拟电子技术实验室的交流信号有效值 都用交流毫伏表测量！ 4、模拟万用表 在本实验室只用于单管放大时测静态工作点的电流 IB 和 IC。 5、信号发生器 正弦信号输入是有效值，切记！要注意分清题目给的条件是指正弦信号的有 效值（示例 Ui =1V）和最大值（示例 Uim=1V）。 6、集成运算放大器的使用 +12V、地、-12V 这三个电源必须接上，运放才能工作。同时注意要打开电 源开关。
思考题 2：示波器、信号发生器和交流毫伏表都使用的是同种测试线，哪种 仪器的测试线在单独使用时红夹子和黑夹子可以短接?为什么? 答：示波器和交流毫伏表在单独使用时，红黑夹子可以短接。因为它们是信 号的输入端，短接时，输入信号为零。
6
模拟电子技术实验
信号发生器的红黑饺子不可短接，短接会烧毁仪器。因为它们是信号的输出 端，短接相当于把信号端直接接地，会烧毁设备。 六、预习要求
R1=RF

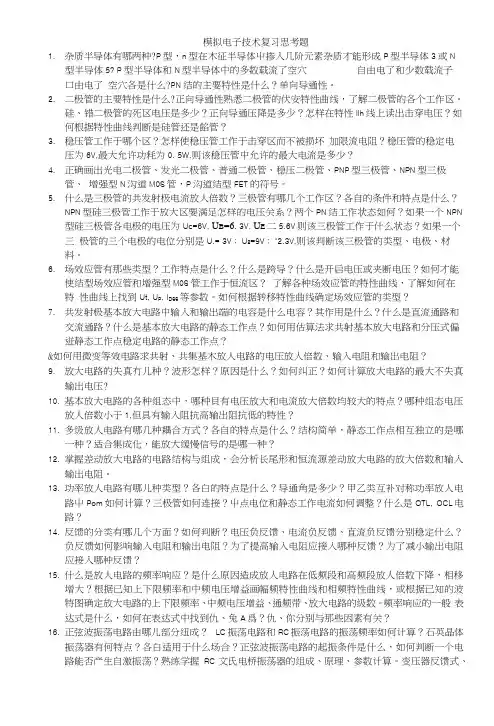

模拟电子技术复习思考题.docx
模拟电子技术复习思考题1.杂质半导体有哪两种?P型，n型在木征半导体屮掺入几阶元素杂质才能形成P型半导体3或N型半导体5? P型半导体和N型半导体中的多数载流了空穴自由电了和少数载流子口由电了空穴各是什么?PN结的主要特性是什么？单向导通性。
2.二极管的主要特性是什么?正向导通性熟悉二极管的伏安特性曲线，了解二极管的各个工作区。
硅、错二极管的死区电压是多少？正向导通压降是多少？怎样在特性llh线上读出击穿电压？如何根据特性曲线判断是硅管还是餡管？3.稳压管工作于哪个区？怎样使稳压管工作于击穿区而不被损坏加限流电阻？稳压管的稳定电压为6V,最大允许功耗为0. 5W,则该稳压管中允许的最大电流是多少？4.正确画出光电二极管、发光二极管、普通二极管、稳压二极管、PNP型三极管、NPN型三极管、增强型N沟道M0S管，P沟道结型FET的符号。
5.什么是三极管的共发射极电流放人倍数？三极管有哪几个工作区？各自的条件和特点是什么？NPN型硅三极管工作于放大区要满足怎样的电压关系？两个PN结工作状态如何？如果一个NPN 型硅三极管各电极的电压为Uc=6V, U B=6. 3V, U E二5.6V则该三极管工作于什么状态？如果一个三极管的三个电极的电位分别是U.= 3V； U2=9V； "2.3V,则该判断该三极管的类型、电极、材料。
6.场效应管有那些类型？工作特点是什么？什么是跨导？什么是开启电压或夹断电压？如何才能使结型场效应管和增强型M0S管工作于恒流区？了解各种场效应管的特性曲线，了解如何在特性曲线上找到Ut, U P, I DSS等参数。
如何根据转移特性曲线确定场效应管的类型？7.共发射极基本放大电路中输入和输出端的电容是什么电容？其作用是什么？什么是直流通路和交流通路？什么是基本放大电路的静态工作点？如何用估算法求共射基本放大电路和分压式偏迸静态工作点稳定电路的静态工作点？&如何用微变等效电路求共射、共集基木放人电路的电压放人倍数、输入电阻和输出电阻？9.放大电路的失真冇儿种？波形怎样？原因是什么？如何纠正？如何计算放大电路的最大不失真输出电压?10.基本放大电路的各种组态中，哪种貝有电压放大和电流放大倍数均较大的特点？哪种组态电压放人倍数小于1,但具有输入阻抗高输出阻抗低的特性？11.多级放人电路有哪几种耦合方式？各自的特点是什么？结构简单，静态工作点相互独立的是哪一种？适合集成化，能放大缓慢信号的是哪一种？12.掌握差动放大电路的电路结构与组成，会分析长尾形和恒流源差动放大电路的放大倍数和输入输出电阻。
模拟电子技术思考题2010

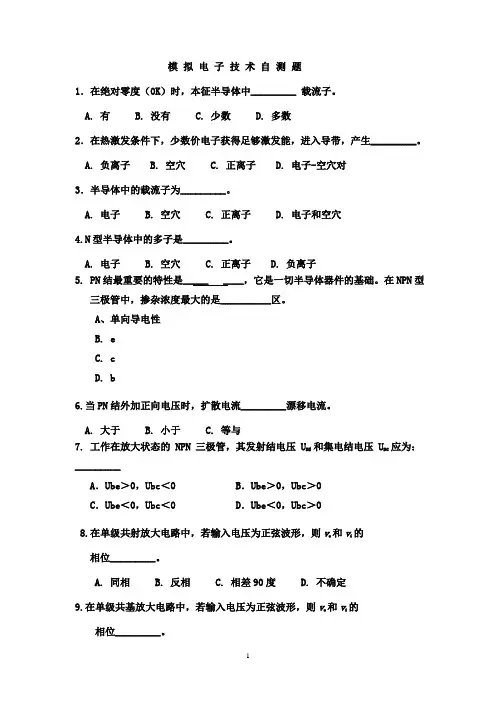

模拟电子技术自测题1．在绝对零度（0K）时，本征半导体中_________ 载流子。
A. 有B. 没有C. 少数D. 多数2．在热激发条件下，少数价电子获得足够激发能，进入导带，产生_________。
A. 负离子B. 空穴C. 正离子D. 电子-空穴对3．半导体中的载流子为_________。
A. 电子B. 空穴C. 正离子D. 电子和空穴4.N型半导体中的多子是_________。
A. 电子B. 空穴C. 正离子D. 负离子5. PN结最重要的特性是_____ ____，它是一切半导体器件的基础。
在NPN型三极管中，掺杂浓度最大的是__________区。
A、单向导电性B. eC. cD. b6.当PN结外加正向电压时，扩散电流_________漂移电流。
A. 大于B. 小于C. 等与7. 工作在放大状态的NPN三极管，其发射结电压U BE和集电结电压U BC应为：_________A．Ube＞0，Ubc＜0 B．Ube＞0，Ubc＞0C．Ube＜0，Ubc＜0 D．Ube＜0，Ubc＞08.在单级共射放大电路中，若输入电压为正弦波形，则v o和v i的相位_________。
A. 同相B. 反相C. 相差90度D. 不确定9.在单级共基放大电路中，若输入电压为正弦波形，则v o和v i的相位_________。
A. 同相B. 反相C. 相差90度D. 不确定10.能放大电压，也能放大电流的是_________组态放大电路。
A. 共射B. 共集C. 共基D. 不确定11.在单级共集放大电路中，若输入电压为正弦波形，则v o和v i的相位_________。
A. 同相B. 反相C. 相差90度D. 不确定12.可以放大电压，但不能放大电流的是_________组态放大电路。
A. 共射B. 共集C. 共基D. 不确定13.可以放大电流，但不能放大电压的是_________ 组态放大电路。
A. 共射B. 共集C. 共基D. 不确定14.在共射、共集和共基三种基本放大电路组态中，电压放大倍数小于1的是_________组态。
模拟电子技术基础实验思考题
低频电子线路实验思考题实验一 常用电子仪器的使用（P6）1. 什么是电压有效值？什么是电压峰值？常用交流电压表的电压测量值和示波器的电压直接测量值有什么不同？答：电压峰值是该波形中点到最高或最低之间的电压值；电压有效值等于它的瞬时值的平方在一个周期内职分的平均值再取平方根。
常用交流电压表的电压测量值一般都为有效值，而示波器的电压直接测量都为峰值。
2. 用示波器测量交流信号的峰值和频率，如何尽可能提高测量精度？答：幅值的测量：Y 轴灵敏度微调旋钮置于校准位置，Y 轴灵敏度开关置于合适的位置即整个波形在显示屏的Y 轴上尽可能大地显示，但不能超出显示屏指示线外。
频率测量：扫描微调旋钮置于校准位置，扫描开关处于合适位置即使整个波形在X 轴上所占的格数尽可能接近10格（但不能大于10格）。
实验二 晶体管主要参数及特性曲线的测试（P11）1. 为什么不能用MF 500HA 型万用表的R ×1Ω和R ×10Ω档量程测量工作极限电流小的二极管的正向电阻值？答：根据MF 500HA 型万用表的内部工作原理，可知R ×1Ω和R ×10Ω档量程测量工作极限电流小的二极管的正向电阻值的等效电路分别为图1和图2所示，此时流过二极管的最大电流1 1.50.2138.39.4D V V I mA -==Ω，2 1.50.213100D V V I mA -==Ω，当I D1和I D2大于该二极管的工作极限电流时就会使二极管损坏。
图1 图22. 用MF 500HA 型万用表的不同量程测量同一只二极管的正向电阻值，其结果不同，为什么？提示：根据二极管的输入特性曲线和指针式万用表Ω档的等效电路，结合测试原理分析回答。
答：R ×1Ω：r o =9.4Ω; R ×10Ω: r o =100Ω; R ×100Ω: r o =1073Ω; R ×1k Ω: r o =32k Ω。
模拟电路实验思考题
1．常用电子仪器的使用实验思考题1）什么是电压有效值？什么是电压峰值？2）常用交流电压表测量的电压值和用示波器直接测量的电压值有什么不同？3）在用示波器测量交流信号的峰值和频率时，如何操作其关键性的旋钮才能尽可能提高测量精度？2．晶体管主要参数及特性曲线的测试实验思考题1）为什么不能用500HA型指针式万用表的R×1Ω和R×10Ω档量程测量工作极限电流小的二极管的正向电阻值？2）用500HA型指针式万用表的不同量程测量同一只二极管的正向电阻值，其结果不同，为什么？提示：根据二极管的输入特性曲线和指针式万用表“Ω”档的等效电路，结合测试原理分析回答。
3．差分放大器实验思考题1）典型差分放大器与恒流源差分放大器最主要的特点和区别是什么？2）什么叫差分放大器的差模输入和共模输入？两者的输入电阻值有什么不同？3）简述差分放大器在差模输入和共模输入时，单端输出和双端输出的电压增益情况。
4．单管放大器的设计与测试实验思考题1）电阻R C和R L的阻值变化对放大器的电压增益有何影响？2）放大器的上、下偏置电阻R B和R2的阻值若按比例同时取得过小，将对放大器的静态性能和动态指标产生什么影响?3）电容C3若严重漏电或者容量失效而开路，分别会对放大器产生什么影响？5. 场效应管放大器的设计与调测实验思考题1）场效应管放大器的优缺点有哪些？2）为什么测量场效应管的输入电阻时要用测量输出电压的方法？3）一般不能用指针式万用表的直流电压档直接测量场效应管的V G S Q，为什么？6.集成功率放大器的应用实验思考题1）测量集成功放的输入电阻r i，为什么一般要采用测量输出电压的方法？2）集成功放内部电路共有4级放大器组成，其各级放大器各有什么主要功能和特点？3）实验测量和其结果均须满足如下条件：V o R<V o≤V o L M，V i«V o L≤V o L M，说明其理由。
7.直流稳压电源的设计与应用实验思考题1）桥式整流电容滤波电路的输出电压V I A V是否随负载的变化而变化？为什么？2）在测量ΔV O时，是否可以用指针式万用表进行测量？为什么？3）图2-16所示电路中C2和C3各起什么作用？如果不用C2和C3将可能出现什么现象？8.负反馈放大器实验思考题1）负反馈放大器有哪4种组成形式，各种组成形式的作用是什么？2）如果把失真的信号加入到放大器的输入端，能否用负反馈的方式来改善放大器的输出3真波形？6）如果在图2-3所示的电路中三极管的发射极串联一个100Ω的电阻形成电流串联负反馈放大器。
模拟电子技术基础学习指导与习题解答（谢红主编）第三章思考题与习题解答
模拟电⼦技术基础学习指导与习题解答（谢红主编）第三章思考题与习题解答第三章思考题与习题解答3-1 选择填空(只填a 、b 、c 、d)(1)直接耦合放⼤电路能放⼤，阻容耦合放⼤电路能放⼤。
(a.直流信号，b.交流信号，c.交、直流信号)(2)阻容耦合与直接耦合的多级放⼤电路之间的主要不同点是。
(a.所放⼤的信号不同，b.交流通路不同，c.直流通路不同)(3)因为阻容耦合电路 (a1.各级Q 点互相独⽴，b1.Q 点互相影响，c1.各级Au 互不影响，d1.Au 互相影响)，所以这类电路 (a2.温漂⼩,b2.能放⼤直流信号，c2.放⼤倍数稳定)，但是 (a3.温漂⼤，b3.不能放⼤直流信号，c3.放⼤倍数不稳定)。
⽬的复习概念。
解 (1)a 、b 、c ，b 。
(2)a 、c 。
(3)a1，a2，b3。
3-2 如图题3-2所⽰两级阻容耦合放⼤电路中，三极管的β均为100，be1 5.3k Ωr =，be26k Ωr =,S 20k ΩR =,b 1.5M ΩR =,e17.5k ΩR =，b2130k ΩR =，b2291k ΩR =，e2 5.1k ΩR =,c212k ΩR =,1310µF C C ==，230µF C =，e 50µF C =，C C V =12 V 。
图题3-2(a)放⼤电路；(b)等效电路(答案)(1)求i r 和o r ;(2)分别求出当L R =∞和L 3.6k ΩR =时的S u A 。
⽬的练习画两级放⼤电路的微变等效电路，并利⽤等效电路求电路的交流参数。
分析第⼀级是共集电路，第⼆级是分压供偏式⼯作点稳定的典型电路，1V 、2V 均为NPN 管。
解 (1)求交流参数之前先画出两级放⼤电路的微变等效电路如图题3-2(b)所⽰。
注意图中各级电流⽅向及电压极性均为实际。
第⼀级中b1I 的⽅向受输⼊信号i U 极性的控制，⽽与1V 的导电类型(NPN 还是PNP)⽆关，i U 上正下负，因此b1I 向⾥流，输出电压o1U 与i U 极性相同；第⼆级中b 2I 的⽅向受o1U 极性的控制，o1U 上正下负，因此b 2I 向⾥流，也与2V 的导电类型⽆关，或者根据c1I 的⽅向(由1c 流向1e )也能确定b 2I 的⽅向是向⾥流。
大学模拟电子技术实验课思考题及参考答案
实验报告简要分析及参考答案以下为简要分析，答题时请详细规范作答——实验一仪器的使用P178：交流毫伏表的使用（1）将信号发生器输出值与毫伏表测量值相比较，得到的结论是：信号发生器输出的电压是用峰峰值表示的，而毫伏表测量的电压是用有效值表示的，正弦波峰峰值电压是有效值电压的（2）用毫伏表的MANU和AUTO模式测量信号发生器的输出电压，其不同之处是：用MANU 模式测量时要把量程旋钮置于合适的量程才能显示正确的测量电压；AUTO模式则自动显示测量电压。
P178：思考题1．因为交流毫伏表的电压测量范围为100U A～300V，它能感应并测量仪器周围很微弱的干扰信号，所以交流毫伏表一接通电源显示屏上就有数码显示。
2．图（a）：（1）调节触发方式选择开关在AUTO状态；（2）调节垂直位移旋钮在适当的位置；（3）调节亮度旋钮在适当的位置。
图（b）：（1）T/DIV旋钮不要置于X-Y显示方式；（2）扫描时间选择旋钮的扫描频率不要选得太高，图（c）：调节聚焦和垂直位移旋钮在适当的位置。
3．示波器的红夹子应于毫伏表测试线上的红夹子相接，示波器的黑夹子应于毫伏表的黑夹子相接。
如果互换使用将引入干扰，产生较大的测量误差，甚至不能测量。
原因参阅课本P10。
实验二元件的识别与测量P1804.（2）用两手抓住表笔捏紧电阻两端测量其阻值,相当于把人体的电阻与所测电阻并联，所测电阻越大，影响越大，测量值越小。
P1816（2）用×100Ω档测出的阻值小，而用×1KΩ档测出的阻值大。
因为万用表不同的欧姆档流出的电流不同，×100Ω档时流出的电流大，×1KΩ档时流出的电流小。
当用不同的欧姆档测量同一只二极管时，由于二极管是非线性元件，等效电阻不是一个固定值，其值随电流的改变而改变，所以当用不同的量程测其正、反向电阻值时，测量值也不同。
P183：思考题用×1档电流大，×10k档电压大，都容易烧坏晶体管。
模电实验思考题
模拟（线性）电子电路实验思考题1. 用示波器测量交流信号的峰值和频率时，如何操作其关键性的旋钮才能尽可能提高测量精度？P6答： 幅值的测量：Y 轴灵敏度微调旋钮置于校准位置，Y 轴灵敏度开关置于合适的挡位，即整个波形在显示屏的Y 轴上尽可能大地显示，但不能超出显示屏指示线外。
频率测量：扫描微调旋钮置于校准位置，扫描开关处于合适档位，即使整个波形在X 轴上所占的格数尽可能接近10格（但不能大于10格）。
2. 用500HA 型指针式万用表的不同量程测量同一只二极管的正向电阻值，其结果不同，为什么？P11提示：根据二极管的输入特性曲线和指针式万用表“Ω”档的等效电路，结合测试原理分析回答。
答： 由本实验所测的二极管输入（伏安）特性曲线是一条非线性的特性曲线，曲线的下方较平滑，上方较陡峭。
根据500HA 型万用表内部工作原理可知，用万用表的小量程测量时，对应串接到测量电路中的电阻小，流过二极管的电流大，对应工作在输入特性曲线中较陡峭的上方，所测的电阻值小。
用万用表的较大量程测量时，对应串接到测量电路中的电阻较大，流过二极管的电流较小，对应工作在输入特性曲线中较平滑的下方，所测的电阻值大。
3. 放大器的上、下偏置电阻1B R 和2B R 若取得过小，将对放大器的静态和动态指标产生什么影响?P17答： 上、下偏置电阻1B R 和2B R 取得过小时，静态稳定性提高，但静态功耗大增而浪费能源，而且还会使放大器的输入动态电阻减小，使输入信号分流过大。
4. 测量集成功放的输入电阻i r ，为什么一般要采用测量输出电压的方法？P27答：因为集成功放的输入电阻i r 较大（一般为几十Ωk ），如采用测量输入电压的方法，电压表与其i r 并联后，由于分流作用在测量电阻R 上产生电压降（如图1所示），而产生测量误差。
采用测量输出电压的方法时，由于功放输出电阻o r 和负载电阻（Ω=10L R ）都很小，电压表在输出端并联后，分流降压作用很小（如图2所示），测量精度提高。
模电实验报告思考题
一、实验目的1. 了解模拟电子技术的基本概念和基本电路。
2. 掌握常用模拟电子器件的特性及应用。
3. 熟悉模拟电子电路的测试方法及分析方法。
二、实验原理1. 请简要说明放大电路的基本组成及工作原理。
2. 请解释三极管放大电路中，晶体管的偏置电路的作用及偏置方式。
3. 请分析共射、共集、共基放大电路的特点及适用范围。
4. 请说明运算放大器的基本特性及工作原理。
5. 请解释滤波电路的基本原理及分类。
三、实验内容及思考1. 请简要说明实验一：共射放大电路实验的目的、原理及实验步骤。
（1）实验目的：验证共射放大电路的工作原理，掌握放大电路的基本调试方法。
（2）实验原理：通过改变晶体管的偏置电压，使晶体管工作在放大状态，从而实现信号放大。
（3）实验步骤：搭建共射放大电路，调整偏置电路，观察输出波形，分析放大倍数、输入电阻、输出电阻等参数。
2. 请简要说明实验二：运算放大器实验的目的、原理及实验步骤。
（1）实验目的：验证运算放大器的基本特性，掌握运算放大器电路的设计及调试方法。
（2）实验原理：利用运算放大器的开环增益高、输入阻抗高、输出阻抗低等特点，实现信号的运算处理。
（3）实验步骤：搭建运算放大器电路，调整电路参数，观察输出波形，分析电路的运算功能。
3. 请简要说明实验三：滤波电路实验的目的、原理及实验步骤。
（1）实验目的：验证滤波电路的基本原理，掌握滤波电路的设计及调试方法。
（2）实验原理：利用电容、电感等元件的特性，对信号进行滤波处理，达到抑制噪声、平滑波形等目的。
（3）实验步骤：搭建滤波电路，调整电路参数，观察输出波形，分析滤波效果。
4. 请简要说明实验四：稳压电源实验的目的、原理及实验步骤。
（1）实验目的：验证稳压电源的工作原理，掌握稳压电源的设计及调试方法。
（2）实验原理：利用稳压二极管、稳压电路等元件，实现对输入电压的稳定输出。
（3）实验步骤：搭建稳压电源电路，调整电路参数，观察输出电压稳定性，分析稳压效果。
模电实验思考题
实验准备1,使用函数信号发生器及直流稳压电源是应注意什么？答：应注意正确将函数信号发生器和直流稳压电源要注意要接地。
2，如何用示波器测量正弦波信号的频率和电压大小？答:看示波器的“v/div”和“T/div”对应示波器上的格子，读出电压的峰峰值U和周期，求出电压和频率。
3双踪示波器的“断续”和“交替”工作方式之间的差别是什么？4，晶体管毫伏表测出的是正弦波的什么值？如果波形不是正弦波，是否采用晶体管毫伏管来测量器电压值？答：测出的是正弦波的有效值，能。
5．晶体毫伏表与万用表的交流表电压档有何不同？答：晶体毫伏表测出的是电压的有效值。
交流表电压档测出的是电路中的瞬时电压。
实验一1测量静态工作点用何仪表？测量放大倍数用何仪表？答：测量静态工作点用万用表，测量放大倍数用晶体毫伏表。
2．如何正确选择放大电路的静态工作点，在调试中应注意什么？答：不断减小输出频率，和调节R调出正弦波，并调出最大不失真。
3测量R档数值，不断开于基极的连线，行吗？为什么？答：不行，因为会影响R的数值。
4．放大器的非线性失真在那些情况下可能出现？5．负载电阻R8变化时对放大器电路的静态工作点Q有误影响？对放大倍数Au有无影响？答：对静态工作点Q有影响，对放大倍数Au有影响。
实验二1．第二级的接入给第一级的电压放大倍数带来什么影响？为什么？答：减小了第一级的放大倍数2．二级单独工作是测出的电压放大倍数的乘积是否等于二级连接工作测得的总的电压放大倍数?答：不等于3．第一级的输出不经耦合电容C2，而直接接到第二级的基极，对电路的静态工作点有何影响？第二级有无负载对第一级的输出以及第一，第二级的静态工作点有无影响？答:会使第一级与第二级的静态工作点相互影响，第一级的集电极与第二级的基极等电势。
无影响4．为什么放大器在频率较低或较高时，电压放大倍数均要下降？答:放大器都有其放大的频率范围。
实验三：负反馈放大电路1·本实验属于什么类型的反馈？作用如何？答：电流并联负反馈2·如果要在实验三上的基础上（不增加放大倍数的级数）构成并联电流负反馈，应如何连线？实验四：差动放大电路1·差动放大器的差模输出电压是与输入电压的差还是和成正比例？答：与差成正比例2·当加到差动放大器两管基极的输入信号幅值相等，相位相同时，理想情况下的双端输出电压等于多少？答：输出电压为零3·差动放大器对差模输入信号起放大作用，还是起抑制作用？对共模信号呢？答：对差模信号起放大作用，对共模信号起抑制作用。
《模拟电子技术实验》思考题
《模拟电子技术实验》思考题实验一 常用电子仪器的使用1、 为什么用数字万用表检测二极管时，正向接法是用红表笔接正极，黑表笔接负极？2、 如何快速的使用数字万用表判断三极管的发射极e 和集电极c ？3、 简单分析一下前面介绍的判别三极管发射极e 和集电极c 的方法的理论依据。
实验二 单管共射放大电路1、 测量放大器的静态工作点时，如果测得U CE <0.5V ，说明三极管处于什么工作状态？如果U CE =12V=E C ，三极管又处于什么工作状态？2、 应用以前学过的电工知识推导上面给出的输入电阻和输出电阻的计算公式。
3、 通过实验讨论三极管的什么参数对放大倍数有影响。
4、 测量放大器的输出电阻时，利用公式r o =L L o R U U⨯-)1(来计算r o ，当电路中的负载电阻R L 发生变化时，输出电阻是否发生变化？实验三 差分放大电路１、用恒流源代替R E 的电路对差模信号有负反馈作用吗？影响放大倍数？２、在单端输入电路中另一管还能取得信号吗？３、放大电路产生零点漂移的主要原因是什么？４、在双端输入、双端输出与单端输入、双端输出两种差动放大电路中，相对的电压增益相同，其物理本质上什么？实验四 互补对称功率放大器1、在实验中，如果扬声器没有声音，如何解决？2、与甲类功率放大电路相比，乙类互补对称功率放大电路的主要优点是什么？3、在单电源互补对称电路中，计算Pom 、Po 、Pv 、ŋ时要注意什么？实验五 负反馈放大电路１、交流负反馈能否调整放大电路的影响？2、电压串联负反馈对输入、输出电阻有什么影响？3、在测量放大电路的各项指标时，为什么放大器的输出波形不能失真？实验六 集成运算放大器１、差动运算电路测量静态工作点时，为什么要调零？２、“虚地”成立的条件是什么？３、同相输入与反相输入时，运放两个输入端之间的输入电压各等于多少？实验七RC正弦波振荡器１、如果元器件完好，且接线正确、电源电压正常，而示波器看不到输出波形，什么原因，怎么办？２、振荡器有输出，但出现明显失真，什么原因，如何解决？实验八串联稳压电路１、如果把电路中电位器RP1的滑动端往上（或往下）调，各三极管的Ｑ点将如何变化？２、调节R L时，发射极电位如何变化？电阻R L两端电压如何变化？3、晶体管串联稳压电源中哪个三极管消耗的功率大？为什么？。
“模拟电子技术基础”思考题
“模拟电子技术基础”思考题“模拟电子技术基础”思考题0．绪论思考题1.什么是电子技术？什么是电子器件？2.电子电路与普通电路有哪些区别与联系？集成电路与分立元件电路有哪些区别？3.课程的性质是什么？课程不同于其它课程的特点是什么？重点需要掌握哪些内容？1.半导体二极管及其应用思考题1．常用的半导体材料有哪两种？半导体导电与金属导电有什么不同之处？2．本征半导体与掺杂半导体有哪些不同之处？P型与N型半导体的特性是什么？3．PN结是如何形成的？PN结最重要的特点是什么？4．二极管的特性是什么？硅管和锗管的伏安特性有何不同之处？5．为什么二极管的反向饱和电流受环境温度的影响比较大？硅管和锗管相比较，哪种管子的反向电流受温度影响更大？6．什么是稳压管？稳压管的工作条件是怎样的？限流电阻的大小可以任意选取吗？2. 晶体管及放大电路基础思考题1.晶体管的结构是怎样的？晶体管的四种工作状态是什么？为什么晶体管会完成电流放大作用？2.共射极放大电路的组成有什么特点？信号是如何被放大的？3.什么是放大电路的静态和动态？静态分析应采用哪种电路？而动态分析需要借助哪种电路？4.什么是非线性失真？包括哪两种类型？如何克服非线性失真？5.共射极放大电路的特性及主要动态指标如何计算？6.共集电极放大电路和共基极放大电路的特性是什么？如何计算动态指标？7.多级放大电路耦合方式有哪几种？各自有哪些特点？如何计算多级放大电路的静态和动态指标？8.什么是频率失真？与放大电路的非线性失真有区别吗？放大电路的上限截止频率与下限截止频率都受电路哪些参数影响？3. 场效应管及其放大电路思考题1.场效应管有哪些类型？它们在结构和特性上各有什么特点？2.为什么场效应管导电沟道出现预夹断后，其漏极电流达到恒定？3.场效应管放大电路有哪些偏置方式？不同类型的场效应管的偏置一样吗？4.场效应管放大电路有哪三种类型？各自的特点和动态特性？5.比较场效应管放大电路与晶体管组成的基本放大电路各有什么特点？4. 集成运算放大器思考题1.集成运算放大器为什么要采用直接耦合放大电路？直接耦合放大电路最大的问题是什么？2.零点漂移产生的主要原因是什么？如何克服零点漂移？3.差模信号和共模信号有什么区别？差分放大电路为什么可以抑制共模信号而放大差模信号？4.怎样把任意输入信号分解为差模分量和共模分量？5.差分放大电路有哪几种输入和输出方式？它们的静态和动态参数计算方法有何异同？6.典型差分放大电路中，发射极公共电阻R E的作用是什么？是否此电阻可以无限增大？7.集成运放由哪几个部分组成？各部分的作用是什么？5. 反馈和负反馈放大电路思考题1.什么是反馈、正反馈、负反馈、交流反馈与直流反馈？2.如何用瞬时极性法判断反馈极性？3.什么是电压反馈、电流反馈、串联反馈与并联反馈？如何判断反馈的类型？4.什么是深度负反馈？负反馈对放大电路的性能有哪些影响？5.如何计算深度负反馈放大电路的反馈增益或反馈电压增益？6．集成运放组成的运算电路思考题1.反相输入加法电路与同相输入加法电路有什么区别，各有什么优点？2.实现减法运算有几种方案可供选择？3.在实际应用中，使用积分运算和微分运算电路时需要注意哪些问题？4.如何用对数和反对数运算电路构成模拟乘法器？你能用乘法器和运算放大器构成哪些应用电路？5.集成运算放大器选型和使用时要注意哪些问题？7. 信号检测与处理电路思考题1.测量放大器与一般的放大器相比有哪些特点？2.隔离放大器的作用是什么？应用于哪些测量？3.滤波器的功能是什么？什么是有源滤波器？低通和高通有源滤波器的电路结构和幅频特性是什么？4.理想运放工作于线性区和非线性区各有何特点?分析方法有何不同。
电子技术基础 模拟部分 课后复习思考题答案
R2 10 R1
解 ： 当 vi 1V 时，有
vi 2mA ，R1 0.5kΩ， R2 5kΩ R1
取 R1 510Ω ，R2 5.1kΩ
第三章 二极管及其基本电路
一、填空题： 1．制作电子器件的常用材料主要采用 硅和锗 。 2．二极管最主要的特性是 单向导电性 。 3． 本征半导体是指 完全纯净的、 结构完整的半导体晶体 。 P 型半导体中的少子是 电子 ， 多子是 空 穴 ， N 型半导体中的少子是 空穴 ，多子是 电子 。 4．半导体中参与导电的有 两 种载流子，分别是 电子 和 空穴 ，导体中参与导电的有 一 种载流 子，是 电子 。 5．当环境温度升高时，二极管的反向饱和电流 IS 将增大，这是因为此时 PN 结内部的 B 。 A. 多数载流子浓度增大 B. 少数载流子浓度增大 C. 多数载流子浓度减小 D. 少数载流子浓度减小 6．半导体 PN 结中内电场 E，是由 空间电荷区 产生的，当将 反向 电压加在 PN 结两端时，其 PN 结内 电场 E 增强。PN 结 不易 （不易/容易）导通。 7．二极管导通时，其正向电压应该比门坎电压 高 （高/低） ，硅管的正向导通电压约为 0.7 V，锗管的 正向导通电压约为 0.2 V。
电压增益 20lg Av dB 、 电流增益 20lg Ai dB 。
13. 放大电路的频率响应指的是，在输入正弦信号情况下，输出随 输入信号频率连续变化 的稳态响应。 14. 幅频响应是指 电压增益的模与角频率 之间的关系 。 15. 相频响应是指 放大电路输出与输入正弦电压信号的相位差与角频率 之间的关系 。 二、某放大电路输入信号为 10pA 时，输出为 500mV，它的增益是多少？属于哪一类放大电路？ 解：
8．设 计 一 反 相 放 大 器 ，电 路 如 图 所 示 ，要 求 电 压 增 益 A v = v o / v i =- 10 ，当 输 入 电 压 v i =- 1V 时 ， 流 过 R 1 和 R 2 的 电 流 小 于 2m A ， 求 R 1 和 R 2 的 最 小 值 。
(完整word版)电子技术基础 模拟部分 第五版 复习思考题答案
第二章运算放大器2.1 集成电路运算放大器2。
1。
1答；通常由输入级,中间级，输出级单元组成，输入级由差分式放大电路组成，可以提高整个电路的性能.中间级由一级或多级放大电路组成，主要是可以提高电压增益。
输出级电压增益为1，可以为负载提供一定的功率。
2.1.2答：集成运放的电压传输曲线由线性区和非线性区组成，线性区的直线的斜率即Vvo很大,直线几乎成垂直直线.非线性区由两条水平线组成，此时的Vo达到极值，等于V+或者V-。
理想情况下输出电压+Vom=V+，-Vom=V-。
2.1.3答:集成运算放大器的输入电阻r约为10^6欧姆，输出电阻r约为100欧姆，开环电压增益Avo约为10^6欧姆。
2.2 理想运算放大器2.2。
1答：将集成运放的参数理想化的条件是:1.输入电阻很高,接近无穷大。
2。
输出电阻很小，接近零.3.运放的开环电压增益很大。
2.2。
2答：近似电路的运放和理想运放的电路模型参考书P27。
2。
3 基本线性运放电路2.3。
1答：1.同相放大电路中，输出通过负反馈的作用，是使Vn自动的跟从Vp,使Vp≈Vn，或Vid=Vp-Vn≈0的现象称为虚短。
2。
由于同相和反相两输入端之间出现虚短现象，而运放的输入电阻的阻值又很高，因而流经两输入端之间Ip=In≈0,这种现象称为虚断。
3.输入电压Vi通过R1作用于运放的反相端，R2跨接在运放的输出端和反相端之间,同相端接地。
由虚短的概念可知,Vn≈Vp=0,因而反相输入端的电位接近于地电位，称为虚地。
虚短和虚地概念的不同:虚短是由于负反馈的作用而使Vp≈Vn,但是这两个值不一定趋向于零，而虚地Vp,Vn接近是零.2.3.2答：由于净输入电压Vid=Vi—Vf=Vp—Vm,由于是正相端输入，所以Vo为正值,Vo等于R1和R2的电压之和，所以有了负反馈电阻后，Vn增大了，Vp不变，所以Vid变小了，Vo变小了,电压增益Av=Vo/Vi变小了。
由上述电路的负反馈作用，可知Vp≈Vn,也即虚短。
模电实验报告思考题
模电实验报告思考题一、实验内容本次实验主要是以运放为主题，通过电路搭建和实验测量来了解运放的特性和应用。
在实验过程中，我们进行了多种不同的电路搭建和实验测量操作，如反向比例放大电路、加法运算放大电路、差分放大电路、非反向放大电路、滞回比较器电路等。
二、实验思考题1. 关于运放反相输入端和非反相输入端的区别，以及为什么要区分它们？运放反相输入端和非反相输入端的最大区别在于它们两者的输入电路不同。
反相输入端的输入电路具有理想的电阻，而非反相输入端的输入电路电阻为0。
因为这个原因，反相输入端的电压信号源会导致运放输出端的电压信号与输入信号相反，同时输出端电压的增益为负，即使100%相反。
相比之下，非反相输入端的电压信号源则不会引发任何反向电压输出。
因此，根据反向电压输出的特性，当我们需要反相放大输入信号时，我们可以通过把输入信号线路连接到反相输入端来实现。
另一方面，当我们需要进行非反向放大输入信号时，我们可以把信号线路连接到非反向输入端实现。
这样，我们既利用了电阻电路的放大增益特性，也在一定程度上防止了反向电压输出现象的发生。
2. 为什么需要输入保护电阻？该电阻应该怎么选择？在进行实验检测时，为了防止一些问题的出现，我们一般需要在电路中加入输入保护电阻。
加入这个电阻后，当输入信号电压超过某个范围时，它可以起到保护电路的作用，从而防止运放器件被过高的输入电压损坏。
输入保护电阻选择具体要根据实际工作电压来定，按照数值与功率要求进行选择。
这里我们主要考虑的是它的数值范围，通常在实际应用中，输入保护电阻的值一般都会比普通电路中用的要大。
这是因为运放芯片的输入电流比较小，所以可以通过用大一些的电阻来适应整体电路系统。
3. 外部电路的负载应该怎样进行调整？其目的又是什么？在进行实验测量时，为了更好的完成对运放器件的测量和测试检查，我们一般需要对外部电路的负载进行调整。
在负载调整过程中，我们需要优先考虑两点，一为保持输入信号的电压值不变，二是合理控制电路输出端的输出功率。
模电实验三思考题答案
实验指导书思考题及答案实验2.2 比例运算电路1、电路的特点：同相比例电路：1(1F o i R U U R =+，输入电阻理想值Ri=∞（输入电阻大，计算公式1(//)i i F i i i U U R R R I U U +′′==−）。
输出电阻Ro=0。
同相放大，比例系数只可大于1。
集成运放有共模输入，应选高共模抑制比的集成运放。
反相比例电路：1F o i R U U R =−。
输入电阻理想值Ri=R1（输入电阻小，比如20K ，计算公式：1i i i i i U U R R I U U −==−）。
输出电阻Ro=0。
反相放大，比例系数可随意。
3、误差原因（1）运放非理想状态：开环放大倍数非∞，同相、反相输入端电流非零。
（2）电阻等元件参数非标称值。
（3）测量仪器仪表——万用表、示波器的误差。
（4）工作在非线性区域导致很大误差。
4、比例电路输入输出电压传输特性曲线除了线性区外，要画到实测的正负饱和值。
5、思考题：当表2-2-3中Ui 大于等于±4V 时，Uo 会大于等于±12V 吗？为什么？ 答：不会。
因为运算放大器的直流电源是±12V 供电，其输出不会大于电源电压。
实验2.3 反相积分电路误差原因1、运放非理想状态：开环放大倍数非∞，同相反相输入端电流非零。
2、电阻、电容等元件参数非标称值。
3、信号发生器产生的输入信号有误差。
4、测量仪器仪表——示波器的误差。
当输入信号为sin i im u U t ω=时，积分器的输出表达式：sin(90)im o U u t RC ωω=+ 。
ui 与uo 之间的相位关系：uo 相位超前超前ui 相位90°。
当输入正弦交流信号的频率f 增大时，积分器的输出会下列变化： 输出信号和输入信号的相位差：不变不变不变。
相位差与f 无关。
输出信号的幅值：减小减小减小。
因为输出信号的幅值为im U RC ω，所以输入信号频率增加，输出信号幅值减小。
模电实验思考题
答：Rf回路中V1V2，利用电流增大时候，二极管动态电阻减小，电流减小时，二极管动态电阻增大的特点，加入非线性换届，从而使输出电压稳定。
实验十 集成功率放大电路
1·比较p0，n测试值与理论值，分析误差原因。
答：测量误差与计算误差。
2若在无输入信号时，从接在输入端的示波器上观察到频率较高的波形，正常否？如何消除?
2·当加到差动放大器两管基极的输入信号幅值相等，相位相同时，理想情况下的双端输出电压等于多少？
答：输出电压为零
3·差动放大器对差模输入信号起放大作用，还是起抑制作用？对共模信号
呢？
答：对差模信号起放大作用，对共模信号起抑制作用。
实验一
1测量静态工作点用何仪表？测量放大倍数用何仪表？
答：测量静态工作点用万用表，测量放大倍数用晶体毫伏表。
2．如何正确选择放大电路的静态工作点，在调试中应注意什么？
答：不断减小输出频率，和调节R调出正弦波，并调出最大不失真。
3测量R档数值，不断开于基极的连线，行吗？为什么？
答：不行，因为会影响R的数值。
4．放大器的非线性失真在那些情况下可能出现？
5．负载电阻R8变化时对放大器电路的静态工作点Q有误影响？对放大倍数Au有无影响？
答：对静态工作点Q有影响，对放大倍数Au有影响。
实验二
1．第二级的接入给第一级的电压放大倍数带来什么影响？为什么？
答：减小了第一级的放大倍数
2．二级单独工作是测出的电压放大倍数的乘积是否等于二级连接工作测得的总的电压放大倍数?
答：电路会被烧毁。
答:放大器都有其放大的频率范围。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低频电子线路实验思考题
实验一常用电子仪器的使用（P6）
1.什么是电压有效值？什么是电压峰值？常用交流电压表的电压测量值和示波器的电压直接测量值有什么不同？
答：电压峰值是该波形中点到最高或最低之间的电压值；电压有效值等于它的瞬时值的平方在一个周期内职分的平均值再取平方根。
常用交流电压表的电压测量值一般都为有效值，而示波器的电压直接测量都为峰值。
2.用示波器测量交流信号的峰值和频率，如何尽可能提高测量精度？答：幅值的测量：Y轴灵敏度微调旋钮置于校准位置，Y轴灵敏度开关置于合适的位置即整个波形在显示屏的Y轴上尽可能大地显示，但不能超出显示屏指示线外。
频率测量：扫描微调旋钮置于校准位置，扫描开关处于合适位置即使整个波形在X轴上所占的格数尽可能接近10格（但不能大于10格）。
实验二晶体管主要参数及特性曲线的测试（P11）
1.为什么不能用MF500HA型万用表的R×1Ω和R×10Ω档量程测量工作极限电流小的二极管的正向电阻值？
答：根据MF500HA型万用表的内部工作原理，可知R×1Ω和R×10Ω档量程测量工作极限电流小的二极管的正向电阻值的等效电路分别为图1和图2所示，此时流过二极管的最大电流，，当I D1和I D2大于该二极管的工作极限电流时就会使二极管损坏。
图1 图2
2. 用MF500HA型万用表的不同量程测量同一只二极管的正向电阻值，其结果不同，为什么？
提示：根据二极管的输入特性曲线和指针式万用表Ω档的等效电路，结合测试原理分析回答。
答：R×1Ω：r o=9.4Ω; R×10Ω: r o=100Ω; R×100Ω: r o=1073Ω; R×1kΩ: r o=32kΩ。
因为二极管工作特性为正向导通、反向截至，尤其是正向导通的输入特性曲线为一条非线性曲线。
用MF500HA型万用表
测量二极管的正向电阻值的等效电路如右图
所示，当量程小时，r o的阻值小，流过二极
管的电流大，正向电阻阻值小，当量程变大
（10kΩ除外）时，r o的阻值变大，流过二极
管的电流变小，其所测的阻值变大。
实验六直流稳压电源的设计与调测（P35）
1.桥式整流滤波电路的输出电压U I是否随负载的变化而变化？为什么？答：U I是随负载的变化而变化。
因为根据桥式整流电容滤波电路的工作原理可知：U I＝（0.9～）u2，当u2固定后，其系数的大小主要由负载电流（电阻）的大小来决定。
负载电阻小时U I小，反之则变大。
2.在测ΔU O时，是否可以用指针式万用表进行测量？为什么？
答：不可用指针式万用表测量。
因为稳压器的输出电压变化量ΔU O为千分之几到万分之几，而指针式万用表的测量精度为百分之几，无法满足测量要求。
3.设计并画出一种用NPN大功率管扩流的集成稳压器电路。
解：如下两图均可。
实验三单级低频放大器的设计、安装和调试（P17）
1. R C和R L的变化分别对静态工作点有否影响？
答：R C的变化会影响静态工作点，如其它参数不变，则R C↑＝＞
V CE↓。
RL的变化对静态工作点无影响，原因是C2的隔直作用。
2. R C和R L的变化对放大器的电压增益有何影响？
答：本实验电路中，＝R C∥R L，增加时,的值变大，反之则减小。
3. 放大器的上、下偏置电阻R B1和R B2若取得过小，将对放大器的静态性能和动态指标产生什么影响?
答：上、下偏置电阻RB1和RB2取得很小时，静态稳定性提高，但静态功耗大增而浪费能源，而且还会使放大器的输入动态电阻减小以致信号
分流过大。
4.C3若严重漏电或者容量失效而开路，两种器件故障分别对放大器产生什么影响？
答:C3若严重漏电会使R4短路失效，放大器不能稳定工作，严重时会造成放大器处于饱和工作状态，而不能放大信号。
C3容量失效而开路时，由于R4的作用，使放大器处于深度负反馈工作状态，不能放大信号，A U≈-1。
实验五 集成低频功率放大器(P27)
1. 测量集成功放的输入电阻r i ，为什么一般要采用测量输出电压的方法？
答：因为集成功放的输入电阻r i较大（一般为几十kΩ），采用测量输入电压的方法时，电压表与r i并联后，由于分流作用在测量电阻R上产生电压降（如图1所示），而产生测量误差。
采用测量输出电压的方法时，由于功放输出电阻和负载电阻（RL＝10Ω）都很小，电压表在输出端并联后，分流降压作用很小（如图2所示），测量精度提高。
所以一般都应采用测量输出电压的方法。
图1 图2
2. 集成功放内部电路共有四级放大器组成，其各级放大器各有什么主要特点？
答：输入级（前置放大级）也称差动放大器，具有输入阻抗高、噪声系数小、稳定性好的特点；中间放大级，具有动态电阻大、静态电阻小、电压增益高的特点；功率推动级，具有自举电路和提供较大的推动电压和电流的特点；功率放大级，具有很大的电流放大功能。
3. 实验测量和实验结果均须满足如下条件：<≤，<<≤，说明其理由和原因。
答：功放的各项性能指标规定在输出波形不失真的条件下测量求得，为最大的不失真输出电压有效值，所以≤V O1max，V O1≤V O1max；∵V O1＝VsAu，V O2＝Au,且V i＜Vs ∴V O2＜V O1≤V O1max,因为Au＝V OL/V i>>1，所以V i<<V OL≤V O1max。
实验八 集成运放的线性应用(P49)
1.集成运放用于交流信号放大时，采用单、双电源供电时各有什么优缺点？
答：运放采用单电源供电：优点：电源种类少。
缺点：电路中需增加器
件，运放输出端的静态电位不为零（V CC/2或－V CC/2）。
采用双电源供电：优点：应用电路相对简单，输出端静态电位近似为零。
缺点：电源种类多。
2. 理想运放具有哪些最主要的特点？
答：（1）差模电压增益Ad为无穷大；（2）共模电压增益Ac为零；（3）输入阻抗Rin为无穷大；（4）输出阻抗Ro为零；（5）有无限的带宽，传输时无相移；（6）失调、温漂、噪声均为零。
3. 集成运放用于直流信号放大时，为何要进行调零?
答：实际的集成运放不是理想的运放，往往存在失调电压，为了提高实验测量精度，所以要进行调零。
实验九负反馈放大器(P55)
1. 负反馈放大器有哪四种组成形式，各种组成形式的作用是什么？
答：负反馈放大器有电压串联、电压并联、电流串联和电流并联负反馈四种组成形式。
电压串联负反馈具有稳定输出电压，降低输出电阻，提高输入电阻的作用。
电压并联负反馈具有稳定输出电压、降低输出电阻和输入电阻的作用。
电流串联负反馈具有稳定输出电流，提高输出电阻和输入电阻的作用。
电流并联负反馈具有稳定输出电流，提高输出电阻，降低输入电阻的作用。
2. 如果把失真的信号加入到放大器的输入端，能否用负反馈的方式来改善放大器的输出失真波形？
答：不能。
因为负反馈放大器只能改善和消除电路内部因素造成的失真。
实验十二波形产生电路(P76)
1. 在图13－1的原理电路中，若将R3的阻值错用为正常值的10倍或1/10倍，电路输出端将分别出现什么现象？
答：根据文氏电桥正弦波发生器的工作原理可知该电路满足振荡的幅值条件为A uf=1+R f/R3=1+(R4+R W+R5∥R D)/R3≥3,由该式可知R3为正常值的10倍时，不满足振荡幅值条件，电路停振而无波形输出。
R3为正常值
的1/10倍时，致振荡太强使输出的正弦波严重失真。
2. 如果把图13－6所示的电路中的二极管D反接，其输出波形将如何变化？
答：把图13-6中的二极管D反接后，电容正向充电时D反向截至，不工作；反向放电时，二极管导通工作，加速放电，所以VO1的波形为脉宽大于脉冲间隔，VO的锯齿波波形下降时间长，上升时间短。
3. 在方波、三角波发生器实验中，要求保持原来所设计的频率不变，现需将三角波的输出幅值由原来的3V降为2.5V，最简单的方法是什么？答：最简单方法是将原来所用的双向6V稳压管改为双向5V的稳压管即可。
此时输出的方波幅度由原来的±6V变为±5V，三角波的输出幅值为原来的±3V变为±2.5V。
