13.2 重力作图题专练(附答案)

合集下载

2024年中考物理专题训练——力学作图(含答案) (2)

2024年中考物理专题训练——力学作图1．图中利用羊角锤撬钉子，在锤柄A点处画出所施加的最小动力F和其力臂l。

2．如图所示，重5N的小球挂在竖直墙壁上，请在图中画出小球所受重力G的示意图和墙壁受到小球压力F的示意图（点O是小球的重心）。

3．人们走路时要利用鞋底与地面间的摩擦力，请在图中A点画出人拉小车时地面对鞋底的摩擦力和支持力的示意图。

4．图中杠杆AB在力F的作用下，处于水平位置平衡，请画出F的力臂。

5．如图所示，一块磁粒吸在黑板上，请画出磁粒受到的力的示意图。

6．如图，物体A静止在斜面上，画出物体A所受斜面作用力的示意图。

7．请在图中画出托在手中静止的苹果所受力的示意图。

8．如图所示，一个重为3N的皮球在手指尖处静止，画出皮球所受重力的示意图。

9．如图所示，小球在悬线的拉力作用下保持静止，请画出小球的受力示意图。

10．如图所示，木块静止在水平地面上，请画出木块所受重力的示意图。

11．玩滑板车是小朋友们喜爱的一项运动，如图所示，小朋友一只脚踏上滑板车，另一只脚用力蹬地，滑板车就向左滑动起来。

把小朋友和滑板车看成一个整体，请画出小朋友脚离开地面之后向左滑行时，这个整体受力的示意图。

（整体的重心O已经标出）12．如图，重4N的小球浮在水面上，请画出小球受到的力的示意图。

13．在如图所示中，重为4牛的小球漂浮在水面上，用力的图示法画出小球所受的浮力F浮。

14．如图，一杯子放在水平桌面上，请在图中画出杯子受到力的示意图。

15．如图，观光缆车沿轨道斜向上做匀速运动，请画出缆车中重物A的重力示意图。

16．如图所示，画出小球所受重力的示意图和力F的力臂L。

17．在我国古代就对简单机械有着许多巧妙的应用，护城河上安装的吊桥装置就是一个例子，如图所示。

在拉起吊桥过程中，滑轮C属于定滑轮，吊桥可看作支点为B的杠杆，请你画出阻力的方向和动力臂。

18．太空风洞是一种风靡世界的新兴娱乐活动，其原理是利用风洞产生向上的强烈上升气流让人漂浮在空中。

人教版八年级物理下册作图题试卷练习(Word版含答案)

【详解】由题意可知，向下拉绳子时，承担动滑轮和物体总重的绳子有效股数
解析：
【详解】因为人站在匀速上升的电梯上，所以受到的重力和支持力是一对平衡力；过重心作竖直向下的力（即重力）和竖直向上的力（即支持力）；两条线段长度相等，如图所示
3．如图，小球被斜挂在竖直墙上，小球处于静止状态，画出小球所受力的示意图。
答案：【详解】小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：
答案：【详解】由图示可知，O 为支点，要使力最小，力臂最长，连接 OA 为最长的动力臂 L，过 A 点作 OA 的垂线即为最小的力 F，方向向上，在 B 点作出竖直向下的阻力 F2。如下图解析：
【详解】
由图示可知，O 为支点，要使力最小，力臂最长，连接 OA 为最长的动力臂 L，过 A 点作 OA 的垂线即为最小的力 F，方向向上，在 B 点作出竖直向下的阻力 F2。如下图
7．请在图中画出杠杆受到的阻力 F2，并画出使杠杆在图示位置平衡最小的动力 F1，保留作图痕迹。
答案：【详解】由图可知，杠杆所受的阻力为物体给杠杆竖直向下的拉力，经过杠杆的重心做竖直向下的有向线段即为阻力的示意图；因为杠杆处于平衡状态，要使杠杆所受的力最小，即力臂最大，最大力臂就是连接支点和力的
解析：
【详解】由图可知，杠杆所受的阻力为物体给杠杆竖直向下的拉力，经过杠杆的重心做竖直向下的有向线段即为阻力的示意图；因为杠杆处于平衡状态，要使杠杆所受的力最小，即力臂最大，最大力臂就是连接支点和力的作用点的线段，所以连接 OA，过 A 点做 OA 的垂线，该垂线即为最小力的作用线，因为杠杆所受阻力和动力使杠杆转的方向相反，所以最小力应该是垂直于 OA 向上，如图所示：

【备战】中考物理专项训练重力示意图(含解析)

重力示意图一．选择题（共8小题）1．如图所示是小球所受重力的示意图，其中正确的是（）2．如图是一个物体所受重力的示意图，其中正确的是（）3．如图所示，是小球放在斜面上所受重力的示意图，其中正确的是（）4．图中表示静止在斜面上的物体所受的重力是（）A.F1B.F2C.F3D.F45．如图，所示，一个物体所受重力的示意图，其中正确的是（）6．下列物体A所受重力的示意图中，正确的是（）7．如图中，用力的图示法正确表示物体所受到重力为4牛的是（）8．以下图中正确的是（）二．填空题（共15小题）9．（1）请在图1中画出放在斜面上物体所受重力的示意图.（2）请根据图2中的折射光线画出他所对应的入射光线.10．请按要求在答题卡上作图.（1）如图1是第一届青运会的吉祥物“格格”，它体现了福州的地域特征和榕树精神，请画出它受到重力的示意图.（2）请在图2中画出光从空气射入水中时折射光线的大致位置.（3）请根据图3中电流方向，标出通电螺线管的N、S极.11．许多居民楼墙外用铁三角架安放空调外机，为了使铁架更为牢固、安全，请在如图所示的A、B两个安装位置选择一个，并在所选的图中画出外机的重力示意图.12．如图所示，一小木块从粗糙斜面上滑下，下滑过程中物体受到个力的作用．请你在图上画出木块在滑动是受到的重力的示意图.13．如图所示，重4.5N的足球从斜面上加速滚下，请你在该图中画出此过程中足球所受重力的示意图.14．画出图中物体重力的示意图，并画出使轻质杠杆保持平衡的最小动力F的示意图及动力臂.15．请按下列要求在答题卡上作图.（1）如图1所示，重为20N的木箱静止在斜面上，请作出木箱受到重力的示意图. （2）请在图2的方框内画出可以矫正视力的透镜.16．如图所示，一木块沿斜面加速下滑，O点为木块的重心，OA、OB为两根带箭头的线段，能正确表示木块所受重力示意图的为线段 .17．按照题目要求作图.（1）图甲中密度均匀的小球重10N，画出它所受重力的示意图.（2）在图乙中，根据小磁针静止时的指向，标出电源的正、负极.（3）如图丙所示，一束光射向凸透镜后，折射光线射到一平面镜上，请在图中画出射向凸透镜的对应入射光和经平面镜反射的反射光，并标出反射角的度数.18．（1）如图甲所示，足球在水平地面上滚动，请画出足球在滚动过程中所受重力的示意图. （2）请在图乙中标出通电螺线管的N极.19．画出重力为200N的小明滑滑梯时所受重力的示意图.20．（1）如图甲所示，是一吊灯挂在天花板，在该图中画出吊灯所受重力的示意图.（2）如图乙所示，请画出开光闭合后，小磁针静止时的N极.21．如图所示，天花板上悬吊的重物处于静止状态，画出它所受重力和拉力的示意图.22．（1）如图甲所示，物体在水平传送带上传送带向右作加速运动，请画出物体M所受重力和摩擦力的示意图（2）由图乙中给出的电流方向，标出小磁针的N、S极.（3）发电机是利用了电磁感应原理发电，将能转化为电能．传递手机信号的电磁波的传播速度与光的相同，约为 m/s.（4）汽油的热值是4.6×107J/kg，完全燃烧汽油5kg，能放出热量 J.23．近几年足球运动日益受到人民群众的关注：（1）这是2014年世界杯，荷兰著名运动员范佩西鱼跃冲顶的精彩瞬间．请你画出此时足球所受重力的示意图（如图1）.（2）如图2所示球在向左飞行的过程中带着强烈的逆时针旋转，这使得足球上方的压强（“大于”“小于”“等于”）下方的压强，从而使足球在空中划过一道美丽的弧线，飞入球门．这说明力可以 .（3）守门员为了抓牢足球，通常穿戴带有橡胶颗粒的手套，橡胶颗粒的作用是 .（4）如图3是足球在水平面上运动的频闪照片（闪光灯每隔0.02s闪亮一次），观察图中小球的位置，可以判断足球在竖直方向上受到重力和地面支持力，这两个力是一对（“平衡”“相互作用”）力．小球在水平方向上受到的力是（选填“平衡力”或“非平衡力”）.重力示意图参考答案与试题解析一．选择题（共8小题）1．如图所示是小球所受重力的示意图，其中正确的是（）考点：重力示意图．专题：图像综合题．分析：重力的作用点在小球重心，方向竖直向下，据此对各个选项进行分析即可作答．解答：解：A、重力的作用点在小球的重心，而不是在小球与水平面的接触点上．故A错误；B、图中重力的方向不是竖直向下，故B错误；C、图中重力的作用点在小球重心，且方向竖直向下，故C正确；D、图中重力的方向不是竖直向下，故D错误．故选C．点评：重力的作用点即重心在物体的几何中心，重力的方向始终是竖直向下的，需要牢记！2．如图是一个物体所受重力的示意图，其中正确的是（）考点：重力示意图．分析：重力的方向总是竖直向下的，球形物体的重心在球心．解答：解：因为重力方向是竖直向下的，重心又是物体的球心．故选C．点评：牢记重力的方向以及重心的找法．3．如图所示，是小球放在斜面上所受重力的示意图，其中正确的是（）考点：重力示意图．专题：图析法．分析：根据规则物体的重心在物体的几何中心，重力的方向竖直向下对各个选项逐一分析即可．解答：解：因为重力的方向是竖直向下的，作用点应该在物体的重心，又因为该小球是规则物体，所以重心就是球心，由图可知，只有选项C中重力的方向是竖直向下的．故选C．点评：此题考查学生对重力方向的理解．重力方向在任何情况下都是竖直向下的，学生只要理解了竖直向下这一知识点，就不会选错了．4．图中表示静止在斜面上的物体所受的重力是（）A.F1B.F2C.F3D.F4考点：重力示意图．专题：重力、弹力、摩擦力．分析：根据物体的重力的作用点在重心，方向竖直向下，可做出选择．解答：解：因为重力的作用点在重心，方向竖直向下，F1、F2方向不对，F3不是竖直向下，所以只有F4符合这一条件．故选：D．点评：牢记重力的方向总是竖直向下的是解答此题的关键．5．如图，所示，一个物体所受重力的示意图，其中正确的是（）考点：重力示意图．分析：分析重力的三要素可知，重力应作用在物体的重心，方向始终竖直向下，因此，根据这一特点可判断图中的示意图的对错．解答：解：A、方向重直于接触面，而非竖直向下，所以错误；B、作用在物体的重心，方向竖直向下，所以正确；C、方向沿斜面向下，所以错误；D、方向竖直向上，所以错误．故B．点评：重力的方向无论在什么情况下，都是竖直向下的，因此，这是判断该题的重要依据．6．下列物体A所受重力的示意图中，正确的是（）a考点：重力示意图．专题：应用题．分析：力的示意图，就是用一条带箭头线段表示出力的三要素，只要符合力的示意图的定义，正确表示出重力的大小、方向和作用点即可．解答：解：根据重力的作用点在物体的重心上，方向竖直向下即可作出判断：A、作用点没有画在物体A的重心上，故A错误；B、重力的方向没有画在竖直方向上，故B错误；C、重力的作用点画在了重心上，且方向竖直向下，故C正确；D、作用点没有画在物体A的重心上，方向也不竖直，故D错误．故选C．点评：知道力的示意图的定义是基础，力的示意图只要符合力的示意图的定义，能正确表示出力的大小、方向和作用点就是正确的．7．如图中，用力的图示法正确表示物体所受到重力为4牛的是（）考点：重力示意图．专题：图析法．分析：（1）力的图示是用一个带箭头的线段把力的大小、方向、作用点三个要素表示出来，线段的长短表示力的大小，箭头表示力的方向，线段起点或终点表示力的作用点；（2）重力的作用点在物体的中心，无论物体处于什么状态，重力的方向都是竖直向下的．解答：解：重力作用点在物体的中心，根据标度过重心作竖直向下的线段，线段的长度为标度的2倍，在线段的末尾用箭头表示，符合用G表示；因此只有D图符合要求，A图中表示重力的符号错误；B图中的线段长度不等于标度的2倍，C图中重力的方向错误；D图符合要求．故选D．点评：本题考查了重力的图示的画法．注意明确重力的三要素，重力的方向总是竖直向下．8．以下图中正确的是（）考点：重力示意图；力臂的画法；通电螺线管的极性和电流方向的判断．专题：图析法；图像综合题．分析：利用下列指示分析判断：（1）在地球附近，由于地球的吸引而使物体受到的力叫重力，重力的方向竖直向下；（2）力臂是指从支点到动力或阻力作用线的垂直距离；（3）安培定则内容：用右手握住螺线管，让四指弯曲的方向跟螺线管中的电流方向一致，则大拇指所指的那端就是通电螺线管的N极．解答：解：A、物体受到的重力的方向应该竖直向下，故A错；B、力臂是从支点到动力作用线的垂直距离，不是从支点到动力作用点的距离，故B错；C、力臂是从支点到动力作用线的垂直距离，力F的力臂画法正确，故C正确；D、电流从右边进，从左边出，根据安培定则可知通电螺线管的左端为N极，故D错．故选C．点评：本题考查了学生对重力方向、力臂的概念、安培定则的了解与掌握，特别注意力臂是从支点到动力作用线的垂直距离，不是从支点到动力作用点的距离，易错点！二．填空题（共15小题）9．（1）请在图1中画出放在斜面上物体所受重力的示意图.（2）请根据图2中的折射光线画出他所对应的入射光线.考点：重力示意图；透镜的光路图．专题：透镜及其应用；重力、弹力、摩擦力．分析：（1）力的示意图就是将力的大小、方向和作用点表示在图上；重力方向竖直向下，其作用点在重心处，将重力大小标注在箭头处．（2）根据凸透镜的一条特殊光线：过焦点的入射光线经凸透镜折射后平行于主光轴来解答此题．解答：解：（1）重力的作用点在物体的几何中心，过物体重心沿竖直向下的方向画一条有向线段，用G表示，如图所示：（2）由图可知，折射光线平行于凸透镜的主光轴，则入射光线过焦点．点评：（1）此题考查了重力示意图的画法，注意重力的方向是竖直向下的，若物体是规则图形，其重心要画在几何中心处．（2）凸透镜有三条特殊光线：过焦点的光线传播方向不变，平行于主光轴的入射光线经凸透镜折射后通过焦点，过焦点的入射光线经凸透镜折射后平行于主光轴．10．请按要求在答题卡上作图.（1）如图1是第一届青运会的吉祥物“格格”，它体现了福州的地域特征和榕树精神，请画出它受到重力的示意图.（2）请在图2中画出光从空气射入水中时折射光线的大致位置.（3）请根据图3中电流方向，标出通电螺线管的N、S极.考点：重力示意图；作光的折射光路图；通电螺线管的磁场．专题：图像综合题．分析：（1）用一条带箭头的线段表示力的大小和方向即是力的示意图，重力的方向是竖直向下的，作用点在其重心上，重力的表示符号为G．（2）根据入射光线、折射光线以及法线在同一平面内，折射角小于入射角，确定折射光线的方向；（3）已知电流方向，根据安培定则可知通电螺线管的N、S极．解答：解：（1）格格受重力的作用点在其重心O上，方向是竖直向下的，表示符号为G：（2）过入射点O作垂直于界面的法线，根据折射角小于入射角画出折射光线．（3）用右手握住螺线管，四指指向电流的方向，大拇指所指的左端是电磁铁的N极，右端为S极，如图所示．点评：（1）无论物体处于什么状态，物体所受重力的方向都是竖直向下的；（2）本题主要考查光的折射定律的应用情况，注意真实光线为实线，法线为虚线；是一道基础题；（3）解决本题的关键掌握右手螺旋定则．11．许多居民楼墙外用铁三角架安放空调外机，为了使铁架更为牢固、安全，请在如图所示的A、B两个安装位置选择一个，并在所选的图中画出外机的重力示意图.考点：重力示意图．专题：重力、弹力、摩擦力．分析：力臂是支点到力的作用线的距离，当重力一定时，重力的力臂越小，铁架的支持力也就越小，故应安装在A处．重力的作用点在重心，方向是竖直向下，据此画出外机的重力示意图即可．解答：解：选择A，把空调安装在A处时，重力的力臂较小，比较安全．过外机的重心，沿竖直向下的方向画一条有向线段，用G表示，即为其所受重力示意图，如图所示：点评：本题考查了重力的示意图的画法．同时考查杠杆的应用，对于安装空调来说，重力的力臂越小，则支架受到的力就越小，也就越安全．12．如图所示，一小木块从粗糙斜面上滑下，下滑过程中物体受到 3 个力的作用．请你在图上画出木块在滑动是受到的重力的示意图．考点：重力示意图．专题：重力、弹力、摩擦力．分析：物体沿斜面向下滑动，木块受到平行斜面向上的摩擦力作用，重力的方向竖直向下，支持力的方向垂直与斜面向上．在受力分析的基础上，再按画图要求画出力的示意图．解答：解：小木块从粗糙斜面上滑下，所以受到摩擦力作用，任何物体都受重力，物体下滑的原因就是受到重力的作用．同时物体会受到斜面对其向上的支持力作用．根据题意要求画出重力的示意图，重力G的方向竖直向下．如图所示：故答案为：3．点评：此题主要考查了各种力的概念，关键是对物体进行受力分析，找出题目中暗含的条件；画力的示意图要遵循作力的示意图的一般步骤，做好受力分析和把握好力的三要素，这样就不会出错．13．如图所示，重4.5N的足球从斜面上加速滚下，请你在该图中画出此过程中足球所受重力的示意图.考点：重力示意图．专题：作图题．分析：重力的作用点在足球的重心，即球心；重力的方向始终竖直向下．解答：解：过球心沿竖直向下的方向画一条带箭头的线段，用符号G表示，大小为4.5N．如下图所示：点评：本题考查重力示意图的画法，注意重力的方向始终竖直向下．14．画出图中物体重力的示意图，并画出使轻质杠杆保持平衡的最小动力F的示意图及动力臂.考点：重力示意图；力臂的画法；杠杆中最小力的问题．专题：作图题；压轴题．分析：在阻力和阻力臂一定的前提下，利用杠杆的平衡条件可知，要使动力最小，必须使动力臂最大，因此在杠杆上找出最大的动力臂，是解决此题的关键．解答：解：根据杠杆的平衡条件：F1L1=F2L2，可知在阻力和阻力臂不变的情况下，要使动力最小，就要使动力臂L1最大，即在杠杆上找一点，使其到支点的距离最长，这个距离即为动力臂．由图可知，在杠杆上A点到支点O的距离最大，过A沿斜向上的方向做OA的垂线即为最小的动力F．答案如下图所示：点评：画最小的动力，实际上是确定最大的动力臂，这是利用杠杆的平衡条件来求极值的一种作图题．15．请按下列要求在答题卡上作图.（1）如图1所示，重为20N的木箱静止在斜面上，请作出木箱受到重力的示意图. （2）请在图2的方框内画出可以矫正视力的透镜.考点：重力示意图；近视眼的成因与矫正办法．专题：透镜及其应用；重力、弹力、摩擦力．分析：（1）根据力的示意图的定义，将小球所受重力的大小、方向、作用点表示出来即可；（2）先判断图中成像是成在视网膜前还是视网膜后，即确定是近视眼还是远视眼，再得出应添加的透镜．解答：解：（1）由题意知，木箱所受重力的大小等于20N，重力的方向竖直向下，作用点在重心，其重心在其几何中心上．故重力的示意图如图所示：（2）读图可知，光线会聚在视网膜前，是近视眼，因此，应添加凹透镜，使光线延迟会聚，如图所示：点评：（1）画力的示意图，就是用一条带箭头线段表示出力的三要素，所以要先正确分析力的大小、方向和作用点，再根据力的示意图的要求作出力的示意图．若已知力的大小在箭头末端要标出力大小，有角度的要标出角度．并注意线段长度体现力的大小关系；（2）正常人的眼睛是成像在视网膜上的，若像不成在视网膜上，这样的眼睛是病态的，成在视网膜前方的是近视眼，成在视网膜后面的是远视眼．16．如图所示，一木块沿斜面加速下滑，O点为木块的重心，OA、OB为两根带箭头的线段，能正确表示木块所受重力示意图的为线段 OA .考点：重力示意图．专题：图像综合题．分析：在物体上沿重力的方向画一条带箭头的线段，表示物体在这个方向上受重力的作用，这种表示力的形式叫重力的示意图．对形状规则的物体，重力的作用点在物体的几何中心上．解答：解：沿重力的方向（竖直向下）画一条带箭头的线段，线段的起点（作用点）在木块的几何中心上，在箭头附近标上符号G，如图所示：所以能正确表示木块所受重力示意图的为线段OA．故答案为：OA．点评：知道重力方向是竖直向下（垂直于水平面）、作用点在重心，规则形状的物体（如球、方形物体等）的重心在物体的几何中心上．17．按照题目要求作图.（1）图甲中密度均匀的小球重10N，画出它所受重力的示意图.（2）在图乙中，根据小磁针静止时的指向，标出电源的正、负极.（3）如图丙所示，一束光射向凸透镜后，折射光线射到一平面镜上，请在图中画出射向凸透镜的对应入射光和经平面镜反射的反射光，并标出反射角的度数.考点：重力示意图；作光的反射光路图；透镜的光路图；通电螺线管的极性和电流方向的判断．专题：图像综合题．分析：（1）根据力的示意图的定义，将小球所受重力的方向、作用点表示出来即可．（2）知道小磁针的磁极，根据磁极间的作用判断通电螺线管的磁极，利用安培定则判断电流方向，确定电源的正负极．（3）作出入射光线要根据：平行于主光轴的光线经凸透镜折射后折射光线通过焦点来作；作出反射光线要根据反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角来作；并根据反射光线与法线之间的夹角为反射角标出反射角，根据图示求出反射角．解答：解：（1）小球受到的重力方向竖直向下，作用点在重心，大小为10N，故画重力的示意图如图：（2）根据磁极间的作用可以判断通电螺线管的右端是N极，根据安培定则，可以判断电流从螺线管的左端进入，从右端流出，所以电源的右端是负极，左端是正极．如图．（3）经凸透镜的折射光线过焦点，入射光线平行于主光轴画；过平面镜的入射点垂直镜面作出法线，求出入射角为60°，则反射角为60°，在法线右侧作出反射光线，标出反射角如图：点评：（1）画力的示意图，就是用一条带箭头线段表示出力的三要素，所以要先正确分析力的大小、方向和作用点，再根据力的示意图的要求作出力的示意图，要注意在线段末端标出重力G．（2）对于通电螺线管的题，知道电流方向、螺线管的磁极、小磁针的磁极中的任意一者，都可以根据磁极间的作用和安培定则判断另外两者．（3）此题考查凸透镜的三条特殊光线和光的反射定律作图．18．（1）如图甲所示，足球在水平地面上滚动，请画出足球在滚动过程中所受重力的示意图. （2）请在图乙中标出通电螺线管的N极.考点：重力示意图；通电螺线管的极性和电流方向的判断．专题：图像综合题．分析：（1）小球在地面上滚动，重力的方向不受足球运动状态的影响，重力的方向始终是竖直向下的，过球心，沿竖直方向向下画一条线段，线段长度表示重力大小，在线段的末端画上箭头表示力的方向．（2）利用安培定则结合螺线管的绕向和电流的方向可以确定螺线管的磁极．解答：解：（1）重心在小球的球心上，从球心开始，沿竖直向下的方向画一条等长的线段，在线段的末端标上箭头表示力的方向，如图所示：（2）电流从螺线管的右端流入，左端流出，结合线圈的绕向，利用安培定则可以确定螺线管的右端为N极、左端为S极．如图所示：点评：（1）本题学生容易把力作用点画在足球与地面的接触点上，足球所受重力的重心在它的球心上．（2）安培定则中，涉及三个方向：电流方向、磁场方向、线圈绕向，告诉其中的两个可以确定第三个．在此题中，就是告诉了电流方向和线圈绕向，确定磁场方向．19．画出重力为200N的小明滑滑梯时所受重力的示意图.考点：重力示意图．专题：重力、弹力、摩擦力．分析：根据重力的方向是竖直向下的，过重心做竖直向下的力即可．解答：解：大体确定小明的重心，然后过重心沿竖直向下的方向画一条有向线段，用G表示，并标明大小．如图所示：点评：画力的示意图的一般步骤为：一画简图二定点，三画线，四画尖，五把力的符号标尖边．按照这个作图步骤，很容易能够画出指定力的示意图．20．（1）如图甲所示，是一吊灯挂在天花板，在该图中画出吊灯所受重力的示意图. （2）如图乙所示，请画出开光闭合后，小磁针静止时的N极.考点：重力示意图；通电螺线管的极性和电流方向的判断．专题：磁现象、电生磁；重力、弹力、摩擦力．分析：（1）根据重力的方向是竖直向下的，过重心做竖直向下的力即可．（2）通过图示的螺线管的绕向和电源的正负极，利用安培定则可以确定螺线管的N极；再利用磁极间的作用规律即可确定小磁针的N、S极．解答：解：（1）重力的方向是竖直向下的，过重心画一个带箭头的竖直向下的有向线段，用G表示，如图所示：（2）电流从螺线管的左端流入，右端流出，结合螺线管的绕向，根据安培定则，可以确定螺线管的右端为N极．因为同名磁极相互排斥，异名磁极相互吸引，所以小磁针的右端为S极，左端为N极．如图所示：点评：（1）本题考查了重力的示意图的作法．不管物体怎样运动，重力的方向总是竖直向下的．（2）本题考查了学生对磁极间的相互作用和安培定则的理解和应用，要求学生能准确灵活应用安培定则判断磁线管的磁极．21．如图所示，天花板上悬吊的重物处于静止状态，画出它所受重力和拉力的示意图.考点：重力示意图．专题：重力、弹力、摩擦力．分析：小球所受的重力和拉力是一对平衡力，作用点都在小球的重心上，重力方向竖直向下，拉力方向竖直向上．解答：解：重力从重心竖直向下画，标出符号G，拉力从重心竖直向上画，标出符号F，注意两个力大小相等，所画的长度要相等．点评：作力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点，是平衡力的长度要相等．。

13.2 重力综合测试(附答案)

13.2 重力综合测试一、选择题1、航天员在完全失重的太空轨道舱中进行体能锻炼，下述活动中可采用的是A．举哑铃 B．在跑步机上跑步 C．用弹簧拉力器健身 D．引体向上2、如图所示是某“汤勺”示意图，由一细长柄AB与一半球BC构成，且AB与半球相切，切点为B。

已知半球的半径为R，AB柄的长度为L，L：R=：1，现用一细线系住A点，并将细线竖直悬挂，如果不计“汤勺”的质量，则“汤勺”内水的最大高度是 ( )(A) (B) (c) (D)3、重约3牛的物体可能是（）（A）一枚1元硬币，（B）一本练习本，（C）一只鸡蛋，（D）一听可乐。

4、天空中运动的宇宙飞船舱内的物体处于失重状况，下列仪器仍能有效使用的是（）Ａ．天平Ｂ．温度计Ｃ．水银气压计Ｄ．杆秤5、设想从某一天起，地球的引力减小一半，那么对于漂浮在水面上的船来说，下列说法中正确的是（）Ａ．船受到的重力将减小，船的吃水深度仍不变Ｂ．船受到的重力将减小，船的吃水深度也减小Ｃ．船受到的重力将不变，船的吃水深度也不变Ｄ．船受到的重力将不变，船的吃水深度将减小6、手机已成为现代生活中常用的一种通讯工具。

一般的手机都设有利用振动提示人们“来电”的装置。

有一种手机提示“来电”是用一个微型电动机带动转轴上的叶片转动，当叶片转动时，电动机也就跟着振动起来，从而又带动手机振动。

在图1所示的几种形状的叶片中，你认为能够实现上述振动功能的是（）7、宇宙飞船进入预定轨道并关闭发动机后，在太空运行，在这飞船中用天平测物体的质量，结果是（）A. 和在地球上测得的质量一样大B. 比在地球上测得的大C. 比在地球上测得的小D. 测不出物体的质量8、一艘宇宙飞船关闭发动机后在大气层外绕地球飞行，飞船内可能出现的现象是：( )A. 物体的质量消失；B. 物体自由下落的速度变快；C. 蜡烛正常燃烧；D. 水滴呈球形漂浮在空气中。

9、30牛顿可能是下列哪个物体所受的重力？ ( )A．一个小学生。

初中物理中考作图题训练题练习(含答案解析)

初中物理中考作图题训练题练习（含答案解析）1.如图所示，已知光线AO斜射入水中，O为入射点。

请作出其反射光线OB和进人水中的折射光线OC的大致方向。

2.过去农村用的舂米工具是一个杠杆，如图所示是它的结构示意图。

O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下打击稻谷。

请在图中画出动力F1的力臂和石球所受重力G的示意图。

解析：（1）做重力的示意图，首先找出重心，然后用一条带箭头的线段表示重力，重力的方向是竖直向下的；最后标出重力G；（2）力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点；②确定力的作用点和力的方向，画出力的作用线；③从支点向力的作用线作垂线，支点到垂足的距离就是力臂。

石球的重心在球心，过重心沿竖直向下的方向画一条带箭头的线段，在线段的末端标上箭头和符号G，即为石球所受重力的示意图；从支点O向力F的作用线作垂线，支点到垂足的距离就是F的力臂L．3.如图所示，弹簧测力计下悬挂一条形磁体，当开关闭合，弹簧测力计示数变小。

请标出电磁铁的S极和用“+”标出电源的正极。

4.如图，F1、F2分别为凹透镜和凸透镜的焦点，且两透镜的左焦点重合，请画出图中光线经透镜折射后的完整光路。

5．如图所示，一物体静止在斜面上，请你画出该物体所受重力的示意图。

解析：过物体的重心沿竖直向下的方向画一条带箭头的线段，并用符号G表示。

6．画出图中S发出的光线经平面镜反射后过P点的光路。

解析：过镜面作出点S的对称点S′，即为点光源S在平面镜中的像，连接S′P与镜面交于O点，即为入射点（反射点），连接SO就得到入射光线。

7．如图所示为足球运动员顶出去的足球，试画出足球在空中飞行时的受力示意图（不计空气阻力）。

解析：顶出去的足球在不计空气阻力的情况下，只受重力的作用，作用在球的重心，方向竖直向下。

8．如图所示，画出小丑帽子顶点s发出的光线经平面镜反射后，进入小丑眼睛的光路图（画出进入一只眼睛的光线即可，保留作图痕迹）。

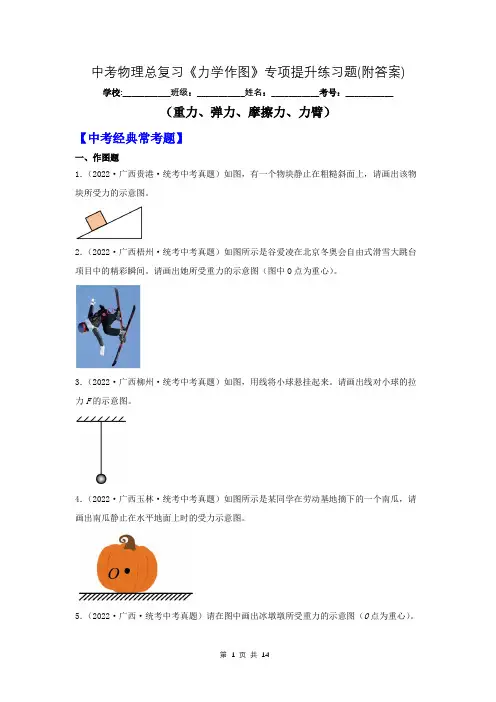

中考物理总复习《力学作图》专项提升练习题(附答案)

中考物理总复习《力学作图》专项提升练习题(附答案)学校:___________班级：___________姓名：___________考号：___________（重力、弹力、摩擦力、力臂）【中考经典常考题】一、作图题1．（2022·广西贵港·统考中考真题）如图，有一个物块静止在粗糙斜面上，请画出该物块所受力的示意图。

2．（2022·广西梧州·统考中考真题）如图所示是谷爱凌在北京冬奥会自由式滑雪大跳台项目中的精彩瞬间。

请画出她所受重力的示意图（图中O点为重心）。

3．（2022·广西柳州·统考中考真题）如图，用线将小球悬挂起来。

请画出线对小球的拉力F的示意图。

4．（2022·广西玉林·统考中考真题）如图所示是某同学在劳动基地摘下的一个南瓜，请画出南瓜静止在水平地面上时的受力示意图。

5．（2022·广西·统考中考真题）请在图中画出冰墩墩所受重力的示意图（O点为重心）。

【实战演练模拟题】一、作图题1．（2022·广西南宁·南宁十四中校考三模）如图所示，一个小球悬浮在斜面上盛水的杯中，试用力的示意图画出小球所受的浮力和重力。

2．（2022·广西钦州·统考二模）请在图中画出托在手中静止的苹果所受力的示意图。

3．（2022·广西贵港·统考三模）如图所示两物块A、B在推力F的作用下沿着水平面做匀速直线运动，请画出A物体的受力示意图。

4．（2022·广西贵港·统考三模）请作出图中物块所受的重力和使杠杆在图示位置平衡时最小力F的示意图。

5．（2022·广西柳州·统考二模）如图所示，轻质杠杆OA在物块P和轻绳AB的共同作用下，在水平方向处于静止状态，请画出物块P所受重力和轻绳AB对杠杆的动力F1的力臂L1。

6．（2022·广西河池·统考三模）如图所示，物体沿粗糙斜面下滑，请作出物体所受重力和摩擦力的示意图。

2022年苏科版八年级物理下册《重力力的示意图》同步练习(含答案)2

第八章力第2节重力力的示意图一、单项选择题1．从运发动手中推出去的铅球 ,如果不计空气的阻力 ,在空中飞行的过程中 ,铅球将〔〕A．只受到手的推力B．受到重力和推力C．只受重力D．不受任何力的作用【答案】C【解析】铅球在空中飞行的过程中 ,已与手脱离 ,不会受到手的推力 ,其向前飞行是由于惯性造成的 ,不计空气的阻力 ,铅球只受重力作用 ,故ABD不符合题意 ,应选C .2．把一个物体从地球带到月球上 ,以下说法正确的选项是〔〕A．它的质量不变 ,重力变小B．它的重力不变 ,质量变小C．它的质量和重力都发生变化D．它的质量和重力都不发生变化【答案】A【解析】物体的位置变化 ,质量不变 ,在月球上的重力小于地球上的重力 ,故A正确；物体的重力将变小 ,质量不变 ,故B错误；质量和重力中 ,只有重力发生变化 ,故C错误；质量和重力中 ,只有质量不会发生变化 ,故D错误 ,应选A .3．如果没有重力 ,那么以下说法中错误的选项是〔〕A．物体的质量不会改变B．弹簧测力计将不能用来测量力的大小C．向上抛出的物体将不会落回地面D．就不会有 "人往高处走 ,水往低处流〞这一谚语了【答案】B【解析】A. 质量是物体中所含物质的多少 ,故假设没有重力 ,质量仍然存在 ,且同一物体的质量不变 ,故A正确 ,不符合题意；B. 如果没有了重力 ,但弹力仍然存在 ,故弹簧测力计将能够使用 ,故B错误 ,符合题意；C.抛出的物体落回地面的原因是受到重力的作用 ,所以假设没有重力 ,上抛出的物体将不会落回地面 ,故C正确 ,不符合题意；D.水在重力作用下向低处流 ,如果没有重力了 ,水将不会自发地流向低处 ,故D正确 ,不符合题意．4．忽略空气对物体的作用时 ,被抛出去的篮球在空中的受力情况是〔〕A．受到重力和手对它的作用力B．受到手对它的作用力C．只受到重力D．受到重力和前冲力【答案】C【解析】篮球被抛出后 ,获得一定的速度 ,由于惯性在空中飞行 .篮球被抛出后 ,与手脱离 ,不再受推力作用；忽略空气阻力 ,那么篮球只受重力作用 ,故C正确 ,ABD错误 . 5．在学习物理的过程中 ,经常要进行估测 ,以下估测明显不合理的是〔〕A．课桌高80cmB．人步行的速度是5m/sC．中学生的质量约为50kgD．手托两个鸡蛋所用的力约为1N【答案】B【解析】做这种题目 ,要对一些常见的物理量要有一定的估测能力 ,根据生活常识去判断题目的对错．解：A、课桌的高度一般为80cm ,这样符合学生身高的一半 ,故答案A合理；B、人步行的速度是1m/s ,故答案B不合理；C、中学生的质量约为50kg左右 ,故答案C合理；D、2个鸡蛋的质量：m = = =0.1kg =100g ,那么一个鸡蛋的质量为50g ,这与一个鸡蛋的实际质量比较接近 ,故答案D合理．应选B．6．如下列图 ,用大小不同的力 ,以相同的方向作用于塑料尺的同一点 ,塑料尺弯曲的程度不同 .此现象说明影响力的作用效果的因素是力的( )A．作用点 B．方向C．作用时间 D．大小【答案】D【解析】用大小不同的力 ,以相同的方式作用于塑料尺的同点 ,塑料尺弯曲的程度不同 ,说明是力的大小影响力的作用效果 .应选D.叮嘱：影响力的作用效果是力的三要素 ,所以要知道力的三要素：大小、方向、作用点 ,会分析此题塑料尺弯曲程度不同的原因 .7．关于重力的说法中正确的选项是〔〕A．重力的施力物体是地球B．向上抛出的硬币在上升过程中不受重力作用C．空中飞行的蜜蜂不受重力作用D．一个物体的重心一定在物体上【答案】A【解析】由于地球附近的一切物体都受到重力作用 ,地球附近的一切物体都受重力作用 ,重力的施力物体是地球；重力在物体上的作用点叫重心．解：A、重力的施力物体是地球 ,该选项正确．B、向上抛出的硬币在上升的过程中 ,由于受到重力的作用 ,使硬币的速度越来越小 ,故该选项错误；C、空中飞行的蜜蜂受重力和阻力的作用 ,故该选项表达错误；D、物体的重心可以在物体上 ,也可以不在物体上 ,例如篮球的重心就不在篮球上 ,而在球心 ,故该选项表达错误．应选A．8．甲、乙两人受到的重力之比是5:4 ,甲的质量是60kg ,那么乙的质量和重力分别是A．48kg ,480NB．480kg ,480NC．48kg ,48ND．75kg ,735N【答案】A【解析】由于物体所受的重力跟它的质量成正比 ,那么甲、乙两人的质量之比与受到的重力之比相等,即为mm甲乙=54；所以,乙的质量为：m乙 =45m甲 =45×60kg =48kg；那么乙的重力为：G乙 =m乙g =48kg×10N/kg =480N.应选A.9．对于重心的理解 ,下面说法正确的选项是〔〕A．重心一定在物体的某一点上B．空心球无重心C．物体重心越高越稳定D．质量分布均匀、形状规那么的物体的重心在它的几何中|心【答案】D【解析】AB．物体重心的位置可以在物体上 ,也可以在物体外 ,如圆环、空心球它们的重心在中间的空心部位上 ,故A、B错误；C．物体的稳度与重心有关 ,重心越低 ,稳度越高 ,如不倒翁不倒的原因就是因为它的重心很低 ,故C错误；D．质地均匀、形状规那么的物体 ,其重心在它的几何中|心上 ,故D正确．10．以下物体的重力约为500N的是〔〕A．物理书B．小轿车C．中学生D．5L装的色拉油【答案】C【解析】因为G＝mg ,所以m＝50010/G Ng N kg＝50kg．一本物理书的质量在0.2kg左右 ,一辆小汽车的质量在2000kg左右 ,中学生的质量在50kg左右 ,5L色拉油的质量在4.5kg 左右．应选C11．物理学中为了研究问题的方便,往往将物体上各局部受到的重力集中于一点,这点就是物体的重心．以下关于物体重心的假设干说法中,正确的选项是( )．A．重心是重力的作用点,一定在物体上B．物体的形状改变了,但其重心的位置可以不变C．将均匀木球的中|心挖去后,木球就没有重心了D．规那么物体的重心一定在几何中|心【答案】B【解析】重心是重力的作用点 ,但不一定在物体的重心上〔比方弯曲圆环的重心就在圆环以外〕 ,A错误；物体的形状改变 ,质量分布改变 ,重心位置可能发生变化 ,B正确 .将均匀木球的中|心挖去以后 ,重心仍然在中|心位置 ,C错误；形状规那么 ,质量分布均匀的物体 ,重心在物体的几何中|心上 ,形状不规那么的物体 ,重心不在物体中|心 ,甚至|不在物体上 ,故D错误 ,应选B .12．物块放在粗糙的斜面上静止 ,关于该物块的受力示意图 ,正确的选项是〔〕A．B．C．D．【答案】D【解析】物块放在粗糙的斜面上静止时 ,受重力、斜面对物块的弹力、摩擦力作用 .重力方向为竖直向下 ,弹力方向为垂直于斜面向上 ,摩擦力方向为平行于斜面向上 ,故D正确 ,ABC错误 .应选D .13．以下几种说法中 ,正确的选项是〔〕A．物体所受的重力跟它所含的物质多少成正比B．质量增大几倍 ,重力也增大几倍 ,因此物体的质量与它的物重相同C．质量相同的木块与铁块相比 ,铁块所受重力比木块所受重力大D．重力为1 N的所有物体 ,其质量为9.8 kg【答案】A【解析】根据重力与质量的关系式G =mg可以看出 ,物体所受的重力跟它所含的物质多少成正比A正确；质量增大几倍,重力也增大几倍,但物体的质量与它的物重不相同 ,B错；质量相同的木块与铁块相比,铁块所受重力与木块所受重力相等 ,C错；重力为9.8N的所有物体,其质量为1kg ,D错．应选A．二、填空题14．大伟将篮球向篮框抛出 ,说明力可以改变物体的______；小红用重垂线检查墙壁上的画是否挂正利用了重力的方向始终是______的；如下列图 ,铁块长度为___cm ．【答案】运动状态竖直向下 2.75【解析】由于将篮球向篮筐抛出后 ,篮球只受到重力 ,而球的运动速度和方向发生了变化 ,说明了力可以改变物体的运动状态；由于重力方向竖直向下 ,所以 ,如果画框和重锤线是平行的 ,那么表示画框是竖直的 ,否那么画框不竖直 ,即小红利用了重力的方向始终是竖直向下；图示刻度尺1cm 分为10个小刻度 ,即分度值为1mm ；铁块左边对应的刻度值为9.00cm ,右边对应的刻度值为11.75cm ,所以铁块长度是：11.75cm -9.00cm =2.75cm .15．用弹簧测力计进行测量也可得出物体的质量．某次测量时弹簧测力计的示数如下列图 ,那么物体的质量为________ kg ．(g ＝10 N/kg)【解析】由图可知 ,弹簧测力计每一个大格是1N ,每一个小格是0.2N ,指针指在2N 的位置 ,弹簧测力计的示数是0.2N ,所以重力的大小为2.0N ,物体的质量20.210/G N m kg g N kg===．叮嘱：测力计读数时 ,一定要注意指针是否在零刻度 ,每一个大格和每一个小格各代表多少 ,然后再读数．16．重力的产生是由于________ ,重力的方向总是_____ .公式G =mg ,其中重力与质量比g =________ ,它表示：________ .【答案】地球的吸引竖直向下 9.8N/kg 1kg 的物体其重力大小为9.8N ．【解析】掌握重力的定义、方向、计算公式、以及g 表示的物理含义是解答此题的关键．重力的产生是由于地球的吸引 ,地面附近的一切物体都受到重力的作用 ,重力的方向是竖直向下的 ,重力的大小和质量成正比 ,即G =mg ．g 表示的物理含义是1kg 的物体其重力大小为9.8N ．17．力并不总是成对出现 ,物体受到的重力就不是成对出现.【答案】×【解析】力都是成对出现的 ,存在施力物体和受力物体；例如一本书放在水平桌面上时 ,受到重力和支持力的作用 ,单独受一个力的情况是不存在的 .故答案为：×.叮嘱：物体间力的作用是相互的 ,一个物体对另一个物体施加力的同时 ,也受到另一个物体对它的反作用力．18．如果用g表示重力与质量的比值 ,那么一个质量为m的物体受到的重力G =___．它受到的重力方向总是___．【答案】mg 竖直向下【解析】重力大小跟物体的质量成正比 ,重力与质量的比值大约是9.8N/kg．质量为1kg的物体受到的重力是9.8N．用G表示重力 ,m表示质量 ,比值用g表示 ,重力与质量的关系可以写成：G =mg ,其中g =9.8N/kg．重力的方向总是竖直向下19．如下列图 ,用弹簧测力计测一物体所受重力______N ,由图可知 ,物体所受重力为______N ,重力的施力物体是_______ .【答案】1.2 1.2 地球【解析】[1][2]测力计的分度值为0.2N ,所以物体的重力1.2N .[3]重力是由于地球吸引而受到的力 ,施力物体是地球 .20．对于整个物体,重力作用的表现就好似它作用在某一个点上 ,这个点叫做物体的________ .质地均匀、形状规那么的物体的重心在它的________ .【答案】重心几何中|心【解析】对于整个物体,重力作用的表现就好似它作用在某一个点上 ,这个点叫做物体的重心 .质地均匀、形状规那么的物体的重心在它的几何中|心 .三、作图题21．如下列图 ,物体静止在斜面上 ,O是它的重心 ,请在图中作出它所受重力的示意图．【答案】【解析】重力示意图就是将重力的大小、方向和作用点表示在图上；重力的方向是竖直向下 ,作用点在物体的重心 ,规那么物体的重心在其几何中|心处．解：O是物体的重心 ,重力的方向竖直向下 ,如下列图：．22．如下列图 ,货物随传送带一起加速斜向上运动 ,请画出货物所受摩擦力的示意图．〔_____〕【答案】【解析】货物受竖直向下的重力 ,垂直于传送带向上的支持力 ,平行于传送带向上的摩擦力 ,根据力的示意图作法作出摩擦力的示意图．过货物重心画平行于传送带向上的摩擦力 ,如下列图：23．山西老陈醋是中|国四大名醋之一 ,素有 "天下第|一醋〞的盛誉如下列图 ,一瓶山西老陈醋静止在水平桌面上 ,请画出它所受力的示意图 .【答案】【解析】瓶子静止在水平桌面上 ,受到重力和桌面的支持力作用 ,这两个力为一对平衡力 ,从瓶子的重心分别竖直向下和竖直向上画一条带箭头的线段 ,并标上G和F ,如图：工作：容易题 .失分原因：①受力分析不严谨 ,多分析力、少分析力；②作图不标准：两个力的长短不一样 ,没有标注力的名称 .24．如图 ,一辆重100N的小车 ,在B点用与水平方向成30°角、大小为40N的力斜向上拉 ,用力的示意图画出小车所受的拉力．〔_____〕【答案】【解析】根据题意知道 ,拉力的作用点在小车右边缘的B点 ,大小是40N ,方向与水平地面成30°角的斜向右上方 ,示意图如以下列图：第二课时一、单项选择题1．2021年奥运盛会即将在北京开幕 ,我国运发动将奋力拼搏 ,为国争光 ,在以下比赛工程中 ,有关运动和力的说法中不正确的选项是〔〕A．头球攻门 ,说明力可以改变物体的运动状态B．用力拉弓 ,说明力可以改变物体的形状C．用力向后划水 ,皮划艇才能前进 ,说明物体间力的作用是相互的D．百米冲刺后停了下来 ,是因为运发动的惯性消失了2．春晚节目中的创意表演<青春跃起来>熔歌舞、蹦床、灌篮等表演于一炉 ,展现了无奋斗、不青春的精神 .下面说法正确的选项是〔不计空气阻力〕〔〕A．运发动被蹦床弹起后在空中向上运动 ,受弹力和重力的作用B．运发动抱着篮球在空中运动 ,不做其他动作时 ,以人为参照物 ,球是静止的C．运发动灌篮后 ,球向下加速运动 ,主要是因为球具有惯性D．篮球从接触地面到离地反弹的整个过程中 ,机械能是守恒的3．关于力、运动和力的关系 ,以下说法正确的选项是〔〕A．受力物体一定不是施力物体B．相互不接触的物体之间 ,一定没有力的作用C．物体受到力的作用 ,运动状态一定会改变D．物体的运动状态改变 ,一定是受到了力的作用4．某人坐在行驶的汽车里 ,后背总向后紧贴着座椅的靠背 ,那么汽车的运动状态是〔〕A．匀速行驶B．加速行驶C．减速行驶D．正在拐弯5．以下现象中,能用惯性知识解释的是〔〕A．离弦的箭能继续飞行B．向上抛出的石头最|终落回地面C．自行车下坡时,即使不用力,速度也会越来越快D．加大油门时,汽车加速前进6．离弦飞出的箭 ,在飞行过程中 ,使箭继续飞行的施力物体是〔〕A．弦 B．箭 C．地球 D．不存在的7．我市校园足球赛正在进行中 ,小伟和小红运用所学物理知识比照赛中的一些现象进行分析 ,以下说法中全部正确的一组是〔〕①踢球时脚感到疼是因为物体间力的作用是相互的②踢出去的足球能继续向前飞行是由于惯性③足球在空中飞行时受到重力和向前的推力④空中飞行的足球 ,假设它所受的力全部消失 ,它将立即落地⑤足球在空中飞行过程中 ,运动状态发生改变A．①②③ B．①②④ C．②③④ D．①②⑤8．以下关于牛顿第|一定律获得的说法中正确的选项是〔〕A．在实验根底上 ,经分析推理得出的规律B．我们可以用实验得到验证C．是人们对日常生活经验的归纳总结D．从小车在斜面上滑下的实验探究中直接得出9．竖直向上抛出的小球 ,如果它上升到最|高点时 ,所受的力全部消失 ,那么小球将〔〕A．静止在最|高点 B．匀速直线下降C．匀速直线上升 D．先减速上升 ,后加速下降10．以下关于惯性的说法中正确的选项是〔〕A．质量大的物体惯性一定大B．速度大的物体惯性一定大C．跳远运发动助跑起跳是为了增大惯性D．航天员在宇航仓中没有惯性11．小|王推铅球 ,球离手后在空中运动的轨迹如图a所示 ,如果推出的铅球在上升到最|高点的一瞬间 ,不再受任何力的作用 ,那么球将( )A．在空中静止B．竖直向下落C．水平向右匀速直线运动D．继续沿原轨迹向下12．运动会的铅球赛场上 ,一位同学将一铅球奋力掷出 ,如果铅球飞行过程中一切外力消失．那么铅球将会〔〕A．继续做曲线运动B．立即悬停在太空中C．慢慢停下来D．立即做匀速直线运动13．以下关于牛顿第|一定律的表达正确的选项是〔〕A．牛顿第|一定律是直接由实验得出的B．牛顿第|一定律是没有事实根据的凭空想象C．牛顿第|一定律是牛顿总结了伽利略等人的研究成果 ,概括出的一条重要规律D．牛顿第|一定律认为物体总是保持静止和匀速直线运动状态二、填空题14．某同学竖直向上抛出一个小球 ,小球离开手以后还能继续运动的原因是___；在上升的过程中速度越来越慢的原因是___；在下降的过程中速度越来越快的原因是___ .15．一辆行驶的汽车车厢里挂着一个小球 ,当出现了如下列图的情景时 ,汽车在做_____〔选填 "加速〞 "匀速〞或 "减速〞〕运动；相对地面而言 ,假设小球在此时受到的所有力同时全部消失 ,那么小球将_____ .16．小明在操场上跑步 ,以他为参照物 ,旁边的树木是______选填〔 "运动〞或 "静止〞〕的．小明快速奔跑时不容易立即停下来 ,因为他具有______ .17．烧锅炉的时候 ,用铲子送煤 ,铲子往往并不进入灶内 ,而是停在炉前 ,煤就顺着铲子运动的方向进入灶内 ,为什么 ?用铲子送煤时 ,煤随铲子_____ ,当铲子突然在灶前停止运动 ,煤由于_____要保持原来的_____状态 ,继续沿着_____方向进入灶内.18．在反映古代战争的电视连续剧中 ,经常可以看到使用绊马索将敌方飞奔的马绊倒的场面 ,如下列图 .这是因为：当飞奔的马遇到绊马索时 ,马腿________下来 ,马的上身由于具有惯性 ,仍要向前________而摔倒 .(填 "停止〞或 "运动〞)19．行驶的汽车关闭了发动机后 ,由于受到________速度逐渐减慢 ,推出去的铅球 ,由于受到________ ,不断改变运动方向而做曲线运动．20．端午节赛龙舟是我国传统民俗 ,划桨手在鼓声的号令下 ,有节奏地向后划水 ,龙舟快速前进 ,以站在岸边的观众为参照物 ,龙舟是_____________的〔选填 "运动〞或 "静止〞〕 ,龙舟到达终点后 ,虽然划桨手停止划水 ,但由于_____________ ,龙舟仍会继续向前运动 . 21．洗手后用力甩手 ,用力把手上的水甩掉后 ,水滴最|终会落在地上 ,这是由于________的缘故：在航天飞行器中处于失重状态的宇航员 ,其身体________惯性( "没有〞或 "仍具有〞) .三、简答题22．地球在不停地由西向东自转 ,地球外表自转的速度约为465m/s．可是 ,人竖直向上跳起时 ,为什么总是落回到原地呢 ?23．如下列图 ,将一石块水平抛出后 ,针对小球的运动情况 ,说出两种现象 ,并应用所学的知识解释这两个现象．24．现在小汽车已经走进了许多家庭 ,而有些司机为图省事 ,开车时不系平安带 ,请用物理知识解释这样做是否平安___ ,并说明为什么____．25．踩到西瓜皮人会向后倾倒 ,被石头绊倒人会向前倾倒 ,为什么 ?26．如下列图 ,鸡蛋静止在硬纸片上 .迅速将硬纸片水平弹出 ,鸡蛋落入杯中 ,试利用惯性知识解释这一现象 .。

苏科版八年级下册物理第八章力二、重力力的示意图同步练习含答案

八年级物理 ( 下) 第八章力二、重力力的表示图一、选择题1．对于重力的方向，以下说法中正确的选项是() A．物体放在斜面上，物体所受重力的方向垂直指向斜面B．物体放在支持面上，物体所受重力的方向垂直指向支持面C．在任何状况下，物体所受重力的方向老是垂直向下的D．在任何状况下，物体所受重力的方向老是竖直向下的2．桥头一般都竖犹如右图所示的标记牌，下边对该标记牌的解说正确的选项是() A．过桥车辆的重力不可以超出20 tB．过桥车辆的质量不可以超出20 kgC．过桥车辆的重力不可以超出2× 104kgD．过桥车辆的重力不可以超出1． 96×105N3．假如没有重力，以下说法中不正确的选项是() A．河水不流动 B ．物体没有质量C．人一跳起来就会走开地球D．茶杯里的水倒不进嘴里4．对于重力，以下说法中不正确的选项是A．重力是物体的固有属性C．重力的方向老是竖直向下的5．“ g=9．8 N ／kg ”表示的物理意义是(B ．重力的大小和物体的质量成正比D．重力的作用点称为物体的重心())A．重力为 1 N的物体，其质量是9． 8 kgB．质量为 1 kg的物体，其重力是9．8 NC．质量为9．8 N的物体，其重力是1kgD．质量为 1 kg的物体，其重力是9．8 N／ kg6．一块大石头和一块小石子都被举高后，以下说法正确的选项是() AB．大石头没有重力势能，小石子有重力势能C．大石头、小石子都有重力势能D．大石头、小石予都没有重力势能7．重力约 4 N的物体可能是() A．物理教科书B．一枚图钉C．一个鸡蛋 D ．一只母鸡8．运动员托起排球，排球在空中运动，遇到的力是(不计空气阻力)() A．重力B．重力和运动员的手对排球的作使劲C．运动员的手对排球的作使劲D．重力和地球吸引力9．从桥上向下行驶的汽车，遇到的重力() A．大小、方向都变B．大小、方向都不变C．大小不变、方向变D．大小变、方向不变10．以下图是一个物体所受重力的表示图，此中正确的选项是()二、填空题11．小明的质量为45 kg，则他的体重为________N ．12．甲、乙两个物体的质量之比是9：4．此中甲物体重450 N，那么乙物体重________N ．13．在墙上挂像框时，可自制一个重锤来检查像框是台挂正，如图所示，这是利用了重力的方向老是_________的．14．由我国科学家研制的、第一次用于对宁宙空间带电粒子进行观测的阿尔法磁谱仪的质量是 2 t，该磁谱仪在地球上重________N ．15．某同学用弹簧测力计和钩码研究物重与质量的关系．下表是该同学实验时测得的数据，请你仔细阅读．计算物重与质量的比值，再回答以下问题．研究对象钩码数 (只 )质量 (kg)物重 (N)物重与质量的比 (N ／ kg)钩码10.050.4920.100.9830.15 1.47(1)计算物重与质量的比值，并填入表中；(2)实验和计算表示：物体遇到的重力的大小与它的质量成________关系，物重与质量的比等于 _______N ／ kg；(3)若用符号G 表示物重， m 表示质量， g 表示物重与质量之比，则G=_________ ．16．最先的跳高竞赛运动员采纳“超越式”，以后采纳“俯卧式” ，此刻采纳“背卧式” ，以下图，试使劲学知识解说跳高运动发展的过程．17．某举重运动员能举起170 kg 的杠铃，他能不可以举起重为1500 N 的一块钢锭 ?试用两种方法加以计算说明．______________________________________________________________________________________________________________________________________三、解答题18． 3 个完整同样的弹簧测力计按以下图的方法连结起来，在第 3 个弹簧测力计下边挂一个物体．已知第1、 2 个弹簧测力计的示数分别为 2 N、1． 5 N ，第三个弹簧测力计刻度模糊不清．请依据第1、2 个弹簧测力计的示数，求出所挂物体遇到的重力．19．从高处开释一个物体，在重力作用下，物体竖直向下做自由运动，这类运动我们把它叫做自由落体运动．自然，真实的自由落体运动只有在没有空气的空间里才能发生．在平时生活中，因为空气阻力较小，我们也能够把平时物体的自由着落视为自由落体运动．一名同学为了研究物体着落过程中的运动速度与运动时间的关系，用一个小球做了一组实验，获得的数据以下表：运动时间 t／ s123运动速度 v／(m／s)102030依据上述数据，你可获得什么结论?20．在研究“物体所受的重力跟它的质量关系”的实验中，依据图甲所示，把钩码逐一挂在弹簧测力计上，分别读出钩码的质量和弹簧测力计相应的示数，并记录在下边的表格中．质量 m／ g100200300400500重力 G／N再在图乙中，以质量为横坐标、重力为纵坐标描点．连结这些点，画出重力与质量之间关系的图线．由此可写出重力 G(N) 和质量 m(g) 之间的关系式是： _________ ．21．下表是小英同学研究重力与质量的关系时获得的实验数据．实测物体物体质量 m／ kg重力 G／N比值G/ N kg 1 m物体 10.10.989.8物体 20.2 1.969.8物体 30.3 2.949.8(1)实验中，需要的丈量工具是________和 ________．(2)剖析表中实验数据，得出结论是_________________ ．(3)在往常状况下，我们以为g 为 9． 8 N／ kg，但经过科学家的精准丈量，发此刻不一样的地理地点 g 值存在着细小差别．下表为各个不一样城市的g 值大小，察看剖析表中提供的数据，回答以下问题：地址赤道广州武汉上海北京纽约莫斯科北极g 值大小9.7809.7889.7949.7949.8019.8039.8169.832地理纬度0°23° 06′30°33′31° 12′39° 56′40° 40′55° 45′90°①g 值同样的城市是 __________； g 值差别最大的城市是 _________．②猜想 g 值变化的可能原由是 ______________________ ．参照答案1．D 2．D 3 B 4．A 5．B 6．C 7．A 8．A 9．B 10．C11． 44112． 20013．竖随向下14．1． 96× 10415． (1)9． 8N／ kg9． 8N／ kg9． 8N／ kg (2)正比9． 8(3)mg16．人的重心在人站即刻大概在胸口以下部位．一个人在跳跃时，重心上涨的高度基本上相差不大，采纳“超越式”跳高，重心超出横杆40 cm 左右，采纳“俯卧式”跳高，重心仍高出横杆 20 cm 左右．采纳“背卧式”跳高，因为人在过杆时身体是曲折的，重心稍高于横杆即可，故采纳“背卧式”跳得最高．17．解法一：由物重跟质量的关系G=mg ，可得杠铃的重为G 杠 =m 杠 g=170 kg × 9． 8 N ／kg=1666 N ．因为G 杠＞G 锭 =1500 N ．所以能举起钢锭．解法二：由物重跟质量的关系G=mg ，可得钢锭的质量为G锭1500Nm锭153.0kg g9.8N / kg因为m 锭＜ m 杠 =170 kg ．所以能举起钢锭．18．按右图所示的方法连结时，弹簧测力计自己的重力不可以忽视，所以各弹簧测力计的示数都不同样．设物体所受重力为G1，各弹簧测力计的自重为G，第 1、 2、3 个弹簧测力计的示数分别是F1、 F2、 F3．第 3个弹簧测力计秤钩只遇到重物G1对它的拉力，它的示数等于拉力，所以F3=G1．第 2个弹簧测力计遇到第 3 个弹簧测力计对它的拉力，大小等于第 3 个弹簧测力计遇到的拉力 F3与自己重力G 之和，则第 2 个弹簧测力计的示数F2=F3+G=G 1+G．①同理，第 1 个弹簧测力计的示数F1=F2+G=G 1+2G．②由①③式得G=F1－ F2=2 N － 1．5 N=0 ． 5 N．代入①式得G1=F2－ G=1． 5 N－ 0． 5 N=1 N ．故被测物体遇到的重力为 1 N．19．物体着落的时间越长，速度越大．并且进一步剖析还可得出物体自由着落的速度与时间成正比．20．质量 m／ g100200300400500重力 G／N12345G=0． 01m21． (1)天平弹簧测力计(2)物体所受重力与质量成正比(3)①武汉和上海广州和莫斯科② g值可能与地球纬度相关，纬度越高，g 值越大。

中考物理高频考点《力学作图》专项练习题-附答案

中考物理高频考点《力学作图》专项练习题-附答案学校:___________班级：___________姓名：___________考号：___________一、作图题1．如图所示，小球漂浮在水中，画出小球所受力的示意图。

2．按要求作图。

如图所示，手指顶在刻度尺上，刻度尺在水平位置静止，请画出刻度尺受到的重力G的示意图。

3．如图所示，质量为0.5kg的小球静止在水平面上，请在图中画出小球受力的示意图。

4．重为2牛的小球悬浮在水中，请在图中用力的图示法画出小球所受的浮力。

5．采摘园内，樱桃A静立枝头，请你画出樱桃A的受力示意图（O点为樱桃A重心）6．图所示为一盛水的容器，请在A，B两点画出单位面积上所受水的压力的示意图．7．如图，一名男生奔跑过程中左脚腾空、右脚着地，请画出此刻地面对他的摩擦力的示意图（A点是作用点）。

8．在如图中画出小球对墙面的压力的示意图。

9．如图所示，木块静止在斜面上，请画出它所受摩擦力f和它对斜面压力F的示意图。

10．如图所示，小丽站在机场内水平匀速向右运动的自动运送带上，并与运送带保持相对静止，请在图中作出小丽所受力的示意图（O点为小丽的重心）．11．图甲是某物体运动时的s﹣t图象，请在图乙中画出它的v﹣t图象。

12．在图中作出物体沿斜面下滑时受到的摩擦力f的示意图．13．江豚是一种小型鲸类，被归属于国家一级保护动物。

如图所示为一头悬浮在水中的江豚，点O为江豚的重心，请在图中画出它此时的受力示意图。

14．按题目要求作图．如图，物块静止在水平地面上，画出重力的示意图．15．在图中画出小球A所受重力与拉力的示意图．16．一个重为30N的物体在斜面上匀速下滑，试在图中画出物体所受到重力和摩擦力的示意图.17．用大小为10N的水平力拉物体A，使A沿水平桌面向左匀速运动，在图中用力的示意图把物体A所受的摩擦力表示出来。

18．请画出图中小球（球心在O点）所受重力的示意图．19．如图所示，用细线将小球悬挂在竖直墙壁上，请画出小球所受重力及小球对墙壁压力的示意图。

(完整版)重力练习题及答案

到天体小到灰尘之间都存在互相的物体放在手掌中对物体施力的物体有手向上运动突然停止物体被竖直上抛此时物体受到一物体在月球受重力等于地球上所受重力的16将12kg的物体放到月球上其质量是kg重力是建筑房屋时用来检查墙壁是否竖直的重锤线是根据8?质量是10kg的木块放在斜面上则它受到的重力大小是起重机要吊起100kg的钢件使其向上以的速度做匀速直线运动钢丝绳受到的拉力是若让物体以的电灯由灯绳吊着在竖直方向静止不动电灯受力作用施力物体分别是11
用_________________，m 表示物体的 _____ 它的单位要用_____，公式表示的物理意义是_____________，它的物理意义是___________________________.
5.重 2 N 的物体放在手掌中，对物体施力的物体有_____________和_________________，手向上运
重力
一、选择题
1.宇宙间任何两个物体，大到天体，小到灰尘之间，都存在互相_______________的力，这就是_____.
2.___________________叫做重力，地球上的所有物体，都受_____.
3.已知物体的质量，计算物体受到的重力的公式是_____，其中 G 表示物体的 ______,它的单位要
)
A. 重力和推力
B. 重力
C. 冲力 D. 惯性力
19.一只鸡蛋的重力接近于（），一个中学生的重力大约是(
)
A. 5 N
B. 50 N
C. 500 N D. 0.5 N
20.一个铁球沿斜面滚下，铁球所受重力的方向是( )
A. 沿斜面向下 B. 垂直于斜面向下 C. 竖直向下 D. 以上三种说法都不对
动突然停止，物体被竖直上抛，此时物体受到_____个力的作用，施力物体为______.（空气阻力不计）

中考物理受力分析类作图题专项练习(含解析)

中考物理受力分析类作图题专项练习1．如图所示，一粗糙水平传送带始终顺时针匀速转动，请作出物体刚放上传送带时所受的摩擦力f的示意图。

2．如图所示，重为3N的木箱A随平板车一起向左做匀速直线运动，画出木箱A受力的示意图。

3．如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。

（力的作用点画在物体的中心）4．一物体沿着固定的光滑斜面下滑，请在图中所示位置画出它受力的示意图。

（忽略空气阻力）______ 5．如图所示，质量为5kg的某长方体静止在斜面上，画出该物体受到斜面对它的作用力的示意图。

6．如图所示，探究“阻力对运动的影响”实验中，小车从斜面上滑下，在水平粗糙面上做减速运动的情形，画出小车此时所受各力的示意图。

7．如图，一个木块从斜面上滑下，并在水平面上继续滑动。

画出木块在斜面上时木块所受到重力与它对斜面的压力，并画出它在水平面上时所受的力。

8．物体A静止在斜面上，画出A静止时所受到的摩擦力和A对斜面的压力。

9．小蛮用绳子拉木箱，请画出木箱的受力示意图。

10．如图所示，小球被细线拴着在光滑斜面上静止，请画出小球受力的示意图。

11．如图，小球被斜挂在竖直墙上，小球处于静止状态，画出小球所受力的示意图。

12．小球的重力为10N，请在图中画出小球所受重力的示意图。

13．如图所示，路旁竖立的电线杆上安装着路灯A，请画出路灯A 的受力示意图。

14．如图所示，质量均匀的小球从光滑轨道的最左端P点冲上圆形轨道，顺次经过A、B、C三点到达轨道左侧，请作出在C点时，小球受到的重力和轨道对小球的支持力的示意图。

15．如图所示，一个球A被一挡板B挡在斜面上，请在图中画出球A受到的重力G和挡板B对球A的支持力的示意图。

16．如图所示，细线悬挂下的小球刚好与光滑圆弧面相接触，细线处于竖直状态。

请在图中画出小球的受力示意图。

17．人站在匀速向上运动的电梯上，画出人所受力的示意图。

18．如图所示，一个物体被弹簧测力计吊着，浸没在水中，请画出该物体的受力示意图（图中圆点为重心）。

2022中考复习专用《力学作图题(附答案)》专项练习(附答案)

2.4 力学作图题1. (2021年·安徽)如图, 用细线将小钢球悬挂起来, 让其在竖直平面内左右摆动. 忽略空气阻力, 在图上画出小钢球摆动到B点时所受力的示意图.【答案】如下图：【解析】忽略空气阻力, 小钢球在B点只受到重力和拉力的作用, 重力的方向竖直向下, 拉力的方向沿绳子向上；过球心作竖直向下的重力G和沿绳子斜向上的拉力F, 如下图.2．〔2021年·贵港〕用手把小球压在弹簧上, 弹簧被压缩到A点, 松手后小球向上运动, 如下图. 请在图中画出小球离开弹簧后所受到的力的示意图〔O为小球的重心, 空气对小球的作用力忽略不计〕.【答案】如下图【解析】小球离开弹簧后, 由于惯性原因, 小球会在空中继续向上运动, 其受力情况是只受到重力的作用. 根据重力的方向竖直向下即可画出它的示意图, 如下图.G3．(2021年·泰州)如图, 货物随传送带一起水平向右做匀速直线运动, 画出该货物的受力示意图.【答案】见解析【解析】货物随传送带一起水平向右做匀速直线运动, 货物与传送带间没有相对运动, 也没有相对运动趋势, 所以货物不受摩擦力, 只受两个力作用：重力和支持力, 并且这两个力是一对平衡力；重力方向竖直向下, 作用点在重心, 支持力方向竖直向上, 作用点也画在重心上, 画出表示重力和支持力的射线标出箭头、字母, 具体作图如下：4．〔2021年·德阳〕如下图, 雨燕沿虚线方向匀速自由飞翔, 在图中画出雨燕所受重力和空气对它的作用力的示意图.【答案】见解析【解析】雨燕沿虚线方向匀速自由飞翔, 处于平衡状态, 受到的是平衡力, 故雨燕所受重力和空气对它的作用力大小相等、方向相反. 过雨燕重心分别沿竖直向下和竖直向上的方向画一条带箭头的线段, 并分别用G和F表示, 注意两条线段长度要相等, 如下图：5．(2021年·黄冈)高颜值、高速度的中国高铁是中国制造迈向中国创造的重要标志. 其以快速、平稳、舒适为世界所称道. 如图, 在水平行驶的高铁上, 一枚硬币稳稳地立在窗台上. 请作出硬币在竖直方向受力的示意图〔O为重心〕.【答案】见解析【解析】硬币稳稳地立在窗台上, 硬币在竖直方向受到重力G和支持力F的作用, 由于硬币相对窗台静止, 因此重力G和支持力F, 二力是一对平衡力, 大小相等、方向相反. 重力的方向是竖直向下的, 支持力的方向是竖直向上的. 过硬币的重心, 分别沿竖直向下和竖直向上的方向画一条带箭头的线段, 并分别用G和F 表示, 注意两条线段长度要相等. 如下图：FG6．〔2021年·贵阳〕如下图是运发动百米赛跑时的情景, 请画出他的右脚对地面的作用力的示意图, 〔O点是力的作用点〕【答案】如解析图所示【解析】运发动的右脚在水平方向上受到摩擦力的作用, 因为脚相对于地面有向后的运动趋势, 故摩擦力方向与之相反, 是向前的, 因为力的作用是相互的, 所以地面受到右脚的摩擦力向后；右脚对地面有向下的压力, 作用点在地面上, 方向垂直于地面向下, 如下图：7．〔2021年·孝感〕如下图, 小车A与B一起向右做匀速直线运动, 当小车A与正前方的墙碰撞时, 请画出物体B受到的重力和摩擦力的示意图〔两力均画在重心上〕.【答案】如解析图所示【解析】重力的方向是竖直向下的, 过B的重心画一条带箭头的竖直向下的线段, 用G表示, 即为其所受重力示意图；小车A与B一起向右做匀速直线运动, 当小车A与正前方的墙碰撞时, 小车停止运动, 但B因为具有惯性, 所以B会向右运动或具有向右运动的趋势, 那么B受到的摩擦力方向水平向左, 如下图：8〔2021年·衡阳〕如下图, 小球被固定在静止的金属框架上, 画出小球A所受作用力的示意图.【答案】见解析【解析】小球A固定在静止的支架上, 处于静止状态, 受到竖直向下的重力和支架对它向上的弹力作用, 并且这两个力是一对平衡力, 重力从重心竖直向下画, 标出符号G, 弹力从重心竖直向上画, 标出符号F, 注意所画的线段长度要相等. 如下图：9．(2021年·德州)如下图, 一质地均匀的小球由a点沿轨道滚下, 请画出小球运动至最高点c时所受重力和支持力的示意图.【答案】见解析【解析】重力是地球施加的力, 作用点在小球的重心, 方向总是竖直向下；支持力是接触面施加的力, 支持力的方向垂直于受力面. 过球心作竖直向下的重力G和垂直斜面向上的支持力F支, 如下图：10.(2021年·青岛)如图, 物体A、B 在力F 作用下, 以相同的速度在水平面上向右做匀速直线运动. 请画出物体B 在水平方向上的受力示意图.【答案】【答案】见解析【解析】因物体A向右做匀速直线运动, 因此受力平衡, 所以A受到B对它的摩擦力与拉力F是一对平衡力, 方向相反, 即A受到B对它的摩擦力方向水平向左, 因力的作用是相互的, 因此B受到A对它的摩擦力f A方向水平向右；将A、B两物体看作一个整体, 整体向右运动, 因此地面对B的摩擦力f地水平向左, 如下图.11. (2021年·遂宁)在探究“推断物体不受力时的运动〞实验中, 小车从斜面顶端A自由滑下, 在水平面上滑行经过B点, 最终在C点静止, 请以“O〞为力的作用点, 在图中作出小车经过B点时受到的摩擦力和重力示意图.【答案】解：小车从斜面顶端A自由滑下, 在水平面上滑行经过B点, 最终在C点静止, 那么小车经过B点时受到摩擦力的方向水平向左；重力的方向竖直向下, 作用点都在小车重心上. 过小车的重心, 沿竖直向下的方向画一条有向线段, 用G表示, 即为重力的示意图；过小车的重心, 沿水平向左的方向画一条有向线段, 用f表示, 即为摩擦力的示意图. 如下图：【解析】根据图示和题意确定小车经过B点时受到的摩擦力和重力的作用点和方向, 然后按照力的示意图的画法画出各个力. 画力的示意图的一般步骤为：一画简图, 二定点, 三画线, 四画尖, 五把力的符号标尖边. 按照这个作图步骤, 很容易能够画出指定力的示意图.12．〔2021年·广州〕如下图, 轻质弹簧一端固定在墙上, 物体M沿粗糙地面水平向左运动, 压缩弹簧运动到A点时, 速度为v A, 在方框内以点代替M, 画出M经过A点时的受力示意图〔图中已标示了弹簧对M的弹力F〕.【答案】见解析【解析】物体M在A点受到四个力的作用, 分别是重力G、弹力F、支持力F N和摩擦力f. 重力G的方向竖直向下；支持力F N的方向竖直向上, 大小与重力大小相等；摩擦力的方向水平向右〔因为物体M相对地面向左运动〕. 据上述各个力的情况可作出M 经过A 点时的受力示意图, 如下图.13．(2021年·淄博)如图是小明起跑时的背景, 请画出小明所受重力〔点O 为重心〕和右脚所受摩擦力的示意图.【答案】见解析【解析】根据重力的方向总是竖直向下的, 过重心表示出重力的方向即可.摩擦力是由于物体相互接触, 并且发生相对运动或者有相对运动的趋势而产生的, 摩擦力的方向与物体相对运动或相对运动趋势的方向相反.过重心O 画一条竖直向下的带箭头的线段, 标上符号G , 即为重力的示意图；人走路时后脚蹬地面, 脚有向后运动的趋势, 那么后脚受到的摩擦力向前, 作用点在脚掌与地面的接触面上, 如下图：14．(2021年·东营)如下图, 在平直的地面上, 沿着水平方向用力使物体匀速向右运动, 请以O 为作用点画出物体所受拉力F 和滑动摩擦力f 的示意图.【答案】见解析【解析】物体沿着水平方向匀速向右运动, 处于平衡状态, 受到的拉力和摩擦力是一对平衡力, 大小相等, 方向相反, 多物体重心, 分别沿水平向右和向左的方向画一条有向线段, 并分别用F 和f 表示, 注意两条线段长度要相等, 答案如下列图.15.〔2021年·成都〕质量均匀的小球a 从地面冲上弧形轨道,如图乙所示, 是小球a 向上运动的某一状态, 请画出此时小球所受重力及小球对弧形轨道压力的示意图.【答案】见解析【解析】此题考点是力的描述, 主要考查重力的方向竖直向下, 作用点在重心；压力的方向垂直于接触面并指向受压物体, 作用点在接触面上；注意区分重力与压力是不同的；作图时为了显现出压力的方向, 最好用虚线做出小球与弧形作用点的切线作为辅助线, 如下图.16.〔2021年·河南〕如图11所示,当铁球摆到最高点A 时,请画出它此时的受力示意图.【答案】见解析【解析】对铁球受力分析, 铁球在最高点受到重力和拉力的作用, 然后根据力的示意图的画法进行作图即可. 铁球A 在最高点时, 受到重力和拉力的作用, 过球心分别沿竖直向下方向和绳子斜向上方向画一条有向线段, fG F N用“G〞和“F〞表示, 如下图.17．〔2021年·大庆〕如图, 小球静止, 墙壁光滑, 以球心为各力作用点, 作出小球所受各力的示意图.【答案】见解析图.【解析】挂在光滑墙上的球受：竖直向下的重力G、沿绳向上的拉力F拉、墙壁对球水平向右的支持力F支作用, 从球的重心, 沿力的方向作出球的受力示意图, 如下图：18．(2021年·内江)如下图, 刻度尺静止在手指上, 请画出刻度尺所受力的示意图.【答案】见解析【解析】刻度尺静止在手指上, 那么接触处为尺子的重心；刻度尺受到重力G和手指对它的支持力F, 且这两个力平衡；重力从重心竖直向下画, 支持力从重心竖直向上画, 标出力的符号, 注意两条线段的长度相同, 如下图：19．(2021年·上海)重为10牛的物体静止在水平地面上, 用力的图示法在图中画出它所受的重力G.【答案】见解析【解析】根据力的图示的定义, 将小球所受重力的大小、方向和作用点表示出来即可.物体受到的重力方向竖直向下, 作用点在重心, 大小为10N, 可确定标度为5N, 故画重力的图示如图：20. (2021年·聊城)用一根细线的一端系一个小钢球就做成了一个摆. 悬挂的小钢球摆动到图示位置时, 请画出小钢球的受力示意图〔不计空气阻力〕.【答案】见解析【解析】不计空气阻力, 小钢球受到的两个力：细线的拉力和重力, 细线的拉力沿细线向上；重力方向竖直向下, 如下图21.(2021年·徐州)如图乙所示, 一个实心球静止在水平地面上, 请画出它所受重力G的示意图．【答案】见解析【解析】重力的方向是竖直向下的, 过实心球球心画一条带箭头的竖直向下的有向线段, 用G表示, 如下图：22．(2021年·重庆B)在答图中画出静止在水平面上的木块所受重力的示意图.【答案】见解析【解析】重力是由于地球吸引而产生的力, 作用点在木块的几何中心, 方向是竖直向下的.找出木块的重心, 画一竖直向下的线段, 标出箭头, 记为G, 如下列图所示：23．(2021年·攀枝花)小球在竖直平面内摆动, 请画出小球摆动到A时所受重力的示意图.【答案】见解析【解析】小球的重心在小球的球心, 过球心作竖直向下的有向线段, 即重力的示意图, 如下图：24．(2021年·临沂)如下图, 一瓶饮料静置在停止运转的传送带上. 请在图中画出饮料瓶受重力的示意图. 〔图中的A点为饮料瓶的重心〕【答案】瓶子在水平方向不受力, 竖直方向上受重力和支持力的作用, 这两个力是一对平衡力, 过重心做竖直向下的重力, 如下列图所示：【解析】〔1〕物体的平衡状态是指物体处于静止状态或匀速直线运动状态, 处于平衡态的物体在某一方向上受平衡力的作用或者不受外力的作用；〔2〕饮料瓶随传送带一起水平向左匀速运动, 那么在水平方向上不受外力的作用, 在竖直方向上物体处于静止状态, 那么物体受平衡力的作用, 即物体的重力和传送带对物体的支持力是一对平衡力.此题考查了力的示意图和画法, 学生容易错误解为还有一个向左的力, 能否正确分析物体在水平和竖直方向上的受力情况, 是此题的解题关键所在.25.(2021年·云南)请在图中画出细线悬挂的小球摆动到图示位置时受到的力的示意图〔不考虑空气阻力〕. 【答案】见解析【解析】不考虑空气阻力. 小球摆动过程中, 受到重力和绳子拉力的作用. 根据规那么物体的重心在物体的几何中心, 然后过重心表示出重力的方向和拉力的方向.不考虑空气阻力. 小球摆动过程中, 受到重力和绳子拉力的作用. 过球心作竖直向下的重力和沿绳子斜向上的拉力. 如下图：26．〔2021年·邵阳〕一个物体静止在斜面上, 如下图, 请做出物体所受重力的示意图.【答案】见解析图【解析】根据重力的方向是竖直向下的, 过重心做竖直向下的力即可.重力的方向是竖直向下的, 过重心画一条带箭头的竖直向下的有向线段, 用G表示, 如下图：27. (2021年·襄阳)请画出正方体木块所受的重力的示意图【答案】见解析图【解析】用G表示, 如下图：重力的方向是竖直向下的, 过重心画一条带箭头的竖直向下的有向线段,28.〔2021年·怀化〕如下图, 小球悬挂在天花板上静止不动, 请画出小球所受重力的示意图.【答案】见解析【解析】力的作用点画在小球的重心上；重力方向竖直向下, 因此从小球的圆心沿竖直向下方向画一条带箭头的直线, 线段的末端画上箭头表示力的方向, 在箭头边标上表示重力的符号G；如下图：29．(2021年·南充)如图, 物体A放在斜面上处于静止状态, 在图中画出A所受重力G和对斜面的压力F的示意图.【答案】见解析【解析】重力是物体受到的力, 因此根据规那么物体的重心在物体的几何中心, 重力的方向总是竖直向下的, 过物体的重心表示出重力的方向即可；压力是接触面受到的力, 因此压力的作用点在接触面上, 即物体与接触面的中点；然后根据压力的方向垂直于受力面, 并过压力作用点表示出压力的方向即可.解：过物体的重心画一条竖直向下的带箭头的线段, 符号为G, 即为重力的示意图；在斜面上选取物体与接触面的中点为压力的作用点, 过压力作用点画一条垂直于斜面向下、带箭头的线段, 符号为F, 即为压力的示意图. 如下图：30．(2021年·泰安)如下图, 小球悬挂在细线下来回摆动. 请作出小球在图示位置时, 所受细线拉力F和重力G的示意图.【答案】解：小球受到重力的方向竖直向下, 拉力的方向沿绳子向上；过球心作竖直向下的重力G和沿绳子斜向上的拉力F, 如下图：FG【解析】〔1〕重力是物体由于受到地球的吸引而产生的力, 方向竖直向下, 作用在物体的重心上；〔2〕绳子的拉力作用也可以在小球上, 方向沿绳子向上.此题考查了力的示意图的画法, 要注意所画力的作用点和方向, 并注意在线段末端标明所画的力. 31．(2021年·海南)按照要求标准作图〔作图时请用刻度尺, 并把图线画清晰〕.〔1〕在图甲中画出茶壶受重力的示意图.【答案】如下图【解析】根据重力的方向为竖直向下, 由重心位置画出一带箭头的线段即可. 如下图.32.(2021年·新疆)请在图乙中画出足球所受重力的示意图.【答案】如下图【解析】重力示意图要注意作用在重心上, 方向竖直向下.33.(2021年·常德)画出下列图中小球所受重力的示意图.【答案】如下图【解析】重力的方向始终竖直向下. 从小球的球心画沿竖直向下方向画一条带箭头的线段表示重力, 线段的末端画上箭头, 旁边标出重力符号G, 如下图.34.(2021年·淮安)画出图乙中斜面上静止的茶杯受到的重力示意图.【答案】如下图【解析】重力的方向始终是竖直向下的, 因此从重心O点沿竖直向下的方向画一条带箭头的线段表示重力, 标出重力符号G, 如下图.G35.(2021年·扬州)如图, 是一块质量均匀分布的半圆形量角器, 将其用细线悬挂在天花板上, 请你用作图的方法找到重心O点的位置. 〔A点是圆心, 保存作图痕迹〕【答案】如下图【解析】利用悬挂法确定重心时, 重心一定在悬挂点的正下方, 延长细线, 重心在该细线所在的直线上, 又半圆形物体为对称图形, 重心一定在对称轴上, 作出物体的对称轴, 两条线的焦点为重心O, 如下图.36.〔2021年·南京〕图中物块正水平向左滑动并压缩弹簧, 在O点画出物块水平方向受力示意图.【答案】见解析图【解析】画力的示意图, 首先要对物体进行受力分析, 看物体受几个力, 要先分析力的大小、方向和作用点, 再按照画图的要求画出各个力.解：物块正水平向左滑动并压缩弹簧, 分析可知在O点时物块水平方向上受到弹簧对它向右的弹力、地面对它水平向右的摩擦力, 过物块重心, 沿水平向右的方向做出这两个力, 如下图：37．(2021年·锦州)如下图, 小车向右运动时, 物体A处于静止状态. 请在图中画出物体A所受到的摩擦力和它对小车压力的示意图.【答案】见解析【解析】物体A处于静止状态, 一定受到平衡力的作用, 由图可知, 物体A受向左的拉力, 所以在水平方向上一定受到一个向右的力与之平衡, 这个力就是向右的摩擦力, 作用点可以画在重心上；它对小车压力作用在小车上, 方向垂直于小车向下, 如下图：38．〔2021年·福建〕如图, 悬挂在天花板下的电灯处于静止状态. 画出电灯的受力示意图.【答案】如下图【解析】悬挂在天花板下的电灯处于静止状态, 受到重力和绳子对它的拉力作用, 且是一对平衡力. 电灯受到的重力方向竖直向下, 作用点在重心上, 拉力方向沿绳子向上, 作用点也画在电灯重心上, 拉力与重力大小相等, 故画出电灯所受重力和拉力的示意图如图：39．〔2021年·随州〕如图是一辆面包车, 该车后轮为驱动轮, 前轮为方向轮. 该车刚刚从静止起步处于加速阶段〔不计空气阻力〕. 画出该车所受重力、支持力、地面对前轮和后轮的摩擦力的示意图.【答案】如解析图所示【解析】先对物体进行受力分析, 知道所受重力、支持力、摩擦力的方向, 然后再做力的示意图.面包车前轮是从动轮, 后轮是主动轮, 主动轮为面包车前进提供动力. 因为是后轮驱动, 所以后轮受到地面对它向前的摩擦力, 而前轮不是驱动轮, 被后轮推着前进, 对地面向前运动, 受到地面对它向后的摩擦力.面包车沿水平面加速运动, 受竖直向下的重力竖直向上的支持力, 二者大小相等, 方向相反, 是一对平衡力；面包车前进时, 后轮是驱动轮, 在它与地面接触处有相对地面向后滑动的趋势, 故受到向前的摩擦力；前轮是从动轮, 在它与地面接触处有相对于地面向前滑动的趋势, 故受到向后的摩擦力. 如下图：40．(2021年·凉山)如下图, 一木块从斜面顶端A处由静止开始下滑, 在水平面上作匀速直线运动并经过B、C两点, 请画出木块运动到B点时的受力示意图.【答案】见解析【解析】先判断木块在B处受到哪些力的作用, 然后根据力的示意图做出解答, 需要注意的是相等的力, 线段的长度必须相等.木块在水平面上作匀速直线运动时, 不受拉力, 那么也不受摩擦力〔否那么不可能做匀速运动〕, 木块运动到B点时受到竖直向下的重力和地面向上的支持力, 此时重力和支持力是一对平衡力, 平衡力的大小是相等的；如下图：41．(2021年·菏泽)一木块静止在水平桌面上, 请你画出木块所受力的示意图.【答案】见解析【解析】用一条带箭头的线段表示力的三要素的方法叫力的示意图；物体静止在水平地面上, 处于平衡状态, 受一对平衡力, 重力G与支持力F；重力方向竖直向下.物体受重力G, 支持力F, 大小相等, 方向相反, 作用在一条直线上, 作用在同一物体上,42．〔2021年·玉林〕如下图, 请画出静止放在水平地面上的实心圆球的受力示意图.【答案】如下图【解析】解：静止放在水平地面上的实心圆球受到重力和支持力的作用, 这两个力是平衡力, 大小相等, 重力的方向竖直向下, 支持力的方向竖直向上, 这两个力都作用在小球球心上, 如下列图所示：43．〔2021年·无锡〕如下图, 在水平地面上拉动木块, 请画出木块所受重力和拉力的示意图.【答案】见解析【解析】重力方向竖直向下, 拉力水平向右, 作用点在木块重心上, 如下图：FG44．〔2021年·北部湾〕物体静止在水平桌面上, 请在图10中画出物体所受支持力的示意图.【答案】如下图F【解析】物体静止在水平桌面上, 支持力与重力是一对平衡力, 重力的方向是竖直向下的, 因此支持力的方向与重力方向相反, 为竖直向上. 支持力的方向与支持面是垂直的.45．(2021年·黄石)用力踢出的足球, 在草地上运动, 如下图, 请画出运动足球受到的弹力和摩擦力的示意图. 【答案】见解析【解析】在草地上向右滚动的足球受到三个力的作用：竖直向下的重力G、地面竖直向上的支持力N〔弹力〕、水平向左的摩擦力f, 力的作用点画在重心上, 如下图：46.〔2021年·苏州〕图乙中, 物块沿绝对光滑的斜面下滑, 请画出物块受力的示意图；【答案】由于斜面是光滑的, 所以此时物体不会受到摩擦力的作用, 它只受到竖直向下的重力和斜面对它的支持力的作用, 支持力的方向是垂直于斜面向上的, 如下列图所示：【解析】物体沿光滑斜面向下滑行, 根据一重、二弹、三摩擦的顺序进行受力分析, 从而即可求解.让画所受力的示意图, 首先要明确其受哪几个力, 一个物体受多个力作用, 画力的示意图时, 要画成共点力. 47．〔2021年·乐山〕如下图, 小翔站在滑板车上水平向左运动, 不再蹬地后, 最终会停止下来. 将小翔和滑板车看作一个物体, 请画出此过程中该物体所受力的示意图〔力的作用点画在重心O点上〕.【答案】解：小翔站在滑板车上水平向左运动, 不再蹬地后, 将小翔和滑板车看作一个物体；该物体在竖直方向上受到竖直向下的重力G和地面向上的支持力F N的作用, 另外, 由于小翔和滑板车一起向左运动, 所以还受到地面向右的摩擦力F阻的作用, 如下图：【解析】物体受到重力和斜面的支持力, 然后结合物体向左运动, 得出物体还要受到摩擦力, 然后画出受力图即可. 46. (2021年·哈尔滨)如下图, 请你画出静止在水平桌面上的茶壶所受力的示意图. 〔画图时用实心点0表示力的作用点〕【答案】见解析【解析】静止在水平桌面上的茶壶共受二个力的作用, 重力和支持力, 茶壶静止, 这两个力是一对平衡力, 大小相等, 方向相反, 作用在同一直线上. 重力方向竖直向下, 支持力方向应竖直向上, 因两个力的大小相等, 因此表示这两个力的线段应画一样长, 如下图.47.(2021年·铜仁)一个物块沿着斜面向下运动, 请你画出物块受到的重力和滑动摩擦力的示意图.【答案】见解析【解析】在斜面上物体受竖直向下的重力, 平行于斜面向上的滑动摩擦力. 根据力的示意图的。

中考物理专题训练习试题集专题十八力学作图题(带答案)

专题十八力学作图题力学作图题主要有以下几种类型：重力、弹力、摩擦力的示意图；杠杆力臂、动力、阻力作图；滑轮组绕线。

（一）力的示意图1．画法：用带箭头的线段表示物体所受到的力。

线段起点表示力的作用点；线段长度表示力的大小；箭头表示力的方向。

2．要求：（1）要做到“三定二标”：定作用点、定方向、定长度，标箭头和力的符号。

（2）用实心小圆点“·”标出作用点：重力的作用点在其重心上；压力的作用点在其接触面上，一般情况下力的作用点画在物体的重心上。

（3）用箭头标出力的方向：重力的方向竖直向下；压力的方向垂直于接触面指向被压物体；支持力的方向垂直接触面指向被支持物体；浮力的方向竖直向上。

（4）用英文字母标出力的符号：如重力用“G”，压力、支持力用“F”等。

1.在图中，小球受到绳子的拉力为4牛。

用力的图示法画出此拉力。

2.如图，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的力的示意图。

3.如图所示，当小军用力推墙时，他沿水平冰面减速向后退去。

请你画出此时小军的受力示意图。

（图中黑点表示重心）4.如图所示，在平直的地面上，一个人沿水平方向用力推一物体向右匀速运动，请画出物体在水平方向的受力示意图。

5.如图所示，用细线将小球悬挂在竖直墙壁上，请画出小球所受重力及小球对墙壁压力的示意图。

6.如图所示为小娟同学站在某商场匀速向下运动的电动扶梯上的示意图，请在图中作出小娟所受力的示意图（O点为小丽的重心）。

7.如图所示，鸡蛋正在盐水中加速上浮。

请画出此时鸡蛋所受力的示意图。

（二）杠杆力臂、动力、阻力作图1．知识应用：（1）力臂是指支点到力的作用线的距离。

（2）根据杠杆平衡条件F1L1＝F2L2，找最小力使杠杆平衡就是找最长的力臂。

（3）动力和阻力作用在杠杆上可以使杠杆静止，以此判断动力或阻力的方向。

2．要求：（1）力臂要用两端带箭头的实线或实线加大括号，或虚线加大括号表示，然后要标注力臂长度符号；（2）力臂与力的作用线的垂直关系要用垂直符号标注。

重力示意图作图题(含解析)-上海市2022年中考物理模拟题高频考点分类汇编

39重力示意图作图题(含解析)-上海市2022年中考物理模拟题高频考点分类汇编一、作图题1．（2022·上海浦东新·统考模拟预测）如图所示，静止在水平地面上的物体重为8牛，请在图中用力的图示法画出该物体所受的重力G。

2．（2022·上海闵行·统考二模）如图所示，静止的小球所受的重力为6牛，请用力的图示法画出该球所受的重力G。

3．（2022·上海松江·统考二模）如图所示，重为6牛的物体静止在水平地面上，请用力的图示法画出它受到的重力G。

4．（2022·上海青浦·统考模拟预测）在图中，重为3N的小球静止在水平地面上，请用力的图示法画出小球受到的重力G。

5．（2022·上海·校联考模拟预测）如图所示，是小明同学用撬棍撬石头的情景，石头重为600N，画出石头受到重力的示意图（O点是力的作用点），画出F的力臂。

6．（2022·上海黄浦·统考二模）重为3N的物体用细线悬挂在天花板上，用力的图示法在图画出它所受的重力G。

7．（2022·上海·校联考模拟预测）按要求作图：2022年北京冬奥会吉祥物“冰墩墩”随平板车一起向左做匀速直线运动，请画出“冰墩墩”所受力的示意图（O为重心）。

8．（2022·上海虹口·统考一模）在图中，重为3牛的物体静止在水平地面上，请用力的图示法画出地面受到的压力。

9．（2022·上海静安·统考二模）重8牛的物体A静止在水平面上，在图中用力的图示法画出物体A受到的重力G。

10．（2022·上海宝山·统考二模）重为6牛的物体静止在水平地面上，用力的图示法在图中画出它受到的重力G。

11．（2022·上海嘉定·统考二模）在图中，物体受到的重力G为8牛，请用力的图示法画出重力G。

(精品)初中物理专项练习之重力示意图(含答案解析)

一、单选题(本大题共 3 小题，共 6.0 分)1. 如图所示四个重力的示意图中正确的是（）A.B.空中上升的排球斜面上的木块C.推出去的铅球D.挂在墙上的篮球2. 如图所示，正确的是（）A.家庭电路的连接图B.C.飞行的足球所受重力的示意图凸透镜对光线的作用D.通电螺线管周围的磁感线3. 图所示不正确的是（）A.B.磁极的磁感线光从空气射入水时的光路C.物体所受重力的示意图D.杠杆的力臂二、填空题(本大题共 4 小题，共 8.0 分)4. 在图中，图______所示是小球在空中摆动时受重力的示意图．5. （1）请在图 1 中画出小车所受重力的示意图．（2）如图 2 所示，一两条光线射向凸透镜，请在图中画出相应的折射光线．6. （1）如图 1 所示，请画出小车所受重力的示意图；（2）画出如图 2 所示杠杆的力臂．7. 某玩具汤匙质量为 50g，则汤匙重 ______ N．把汤匙放在手指尖上，调节支撑汤匙的支点，可使其在手指尖上水平静止，如图所示，请在图中画出此时汤匙所受重力的示意图．三、作图题(本大题共 47 小题，共 235.0 分)8. 在图画出小明受到的重力的示意图．9. 如图所示，请画出物体 A 所受重力的示意图．10. 按题目要求作图：（1）如图甲所示，排球在空中飞行，画出它所受重力的示意图．（2）如图乙所示，用笔画线代替导线将电灯和开关接到电路中．（3）如图丙所示，根据给定的反射光线画出由空气斜射到水面的入射光线．11. 按照题目要求作图（1）如图甲所示，将一篮球以某一初始速度竖直向上抛出，请画出篮球离开手后竖直上升过程中所受力的示意图．（空气阻力 f 不能忽略，浮力不计）（2）如图乙所示，一束光从空气斜射向水面，入射光线及法线已经画出．请画出这条入射光线的反射光线和折射光线（注意角度特点并标出箭头方向）12. 按照要求作图．（1）根据图甲中的入射光线画出相应的折射光线．（2）画出图乙中茶杯所受重力的示意图．（3）如图丙所示，请标出小磁针静止时的 N 极与 S 极．13. （1）如图所示，画出入射光线 AO 的折射光线．（2）如图所示，画出动力 F 的力臂．（3）如图所示，标出 A 点的磁场方向．（4）如图所示，画出足球所受重力 G 的示意图．14. （1）如图甲所示，一束激光射到平面镜上的 O 点，画出其法线和反射光线．（2）如图乙所示，苹果放在水平桌面上，画出苹果受到的重力示意图（O 点为重心）．15. 按照题目要求作图．（1）如图甲所示，鸡蛋悬浮在盐水中，画出它所受重力和浮力的示意图．（2）如图乙所示，画出入射光线对应的反射光线和大致的折射光线．（3）如图丙所示，画出用最小的力提升物体时滑轮组的绕线．16. 按照题目要求作图．（1）如图甲所示，物块在水平面上处于静止状态，画出它所受重力和支持力的示意图．（2）如图乙所示，两条入射光线分别过凸透镜的焦点 F 和光心 O，分别画出经过凸透镜折射后的光线．（3）磁体旁小磁针静止时所指的方向如图丙所示，画出通过小磁针中心的一条磁感线，并标出磁体的 N、S 极．17. 按照题日要求作例：（1）画出静止在斜面上的物体（如图所示）所受重力的示意图．（2）画出图中入射光线 AO 的反射光线，并标出反射角（用字母β表示）（3）如图所示，用笔画线代替导线将电灯、开关、三眼插座接到电路中18. 按照题目要求作图：（1）在图甲中画出物体 A 所受重力的示意图和拉力 F 所对应的力臂 l．（2）根据图乙中的入射光线作出相应的折射光线．（3）从电源、电流表和电压表中选择两个器材，在图丙中的空缺处填入它们的符号，使两个相同灯泡都能发光．（画出一种）19. 按照题过要求作图：（1）如图甲所示，用细绳悬挂的重 50N 的物体静止在空中，画出它所受重力 G 和拉力 F 的示意图．（2）如图乙所示，AO 为入射光线，O 为入射点，MN 是法线，根据光的折射特点在图中画出折射光线，并用字母γ表示折射角．（3）请标出图丙中通电螺线管的 N 极和它附近静止小磁针的 N 极．（4）在图丁中，画出杠杆 AB 在图示位置静止时作用在 A 端点的最小力 F 的方向及其力臂 l．20. 如图所示，标出磁悬浮地球仪受到的重力示意图．21. 在图中，画出实心球在空中运动时所受重力 G 的示意图．22. 在图中画出铅球在空中运动时所受重力的示意图．23. （1）请在图甲中画出经过透镜折射后的光线．（2）在图乙中有两个成直角的镜面，请完成图中的光路图（画出反射光线、法线）．（3）如图丙所示，小球 A 沿斜面滚下，画出小球受到的重力 G．24. 请作出小球所受重力的示意图和小球对墙壁压力的示意图．25. 请在图中画出苹果受到重力的示意图．26. 按照题目要求作图：（1）在图甲中画出下落苹果 A 所受重力的示意图．（2）在图乙中用笔画线将墙壁插座背面的导线 a、b、c 接到电路中．（3）在图丙中标出小磁针的磁极，并画出通过小磁针中心的一条磁感线．27. 如图所示，一片树叶在空中向下标落，O 为树叶的重心，请画出树叶重力的示意图．28. 作图题（1）如图①，是小红将木箱推上斜面的情形，请画出木箱所受重力的示意图；（2）如图②，请画出入射光线经镜面的反射光线；（3）如图③，请将三孔插座、保险丝、灯泡、开关正确连入到家庭电路中．29. 如图，轻质杠杆 OA 可绕 O 点在竖直面内旋转，请在图中画出物体所受重力和使杠杆保持平衡的最小力 F 的示意图．30. 如图所示，请在图中画出力 F 的力臂 l 及物体所受重力的示意图．31. 在图中，小球受到的重力 G 为 20 牛，用力的图示法画出重力 G．32. 如图所示，质地均匀的圆柱形细木棒放在地面上，另一端与支点 O 连接，在图中画出木棒所受重力的示意图、重力的力臂．33. 如图所示，一个方形木块从斜面上滑下，请画出木块下滑时所所受重力和摩擦力的示意图．34. 将一个地球仪放在水平桌面上，请在图中画出地球仪所受力的示意图，O 为地球仪的重心．35. 在图中画出石块 A 受到的重力 G 和拉力 F 的示意图．36. 按照题目要求作图：（1）画出图甲中入射光线的折射光线．（2）画出图乙中足球重力的示意图．（3）画出图丙中使用滑轮组提升物体最省力的绳子绕法．（4）小磁针在图丁所示的位置静止，标出小磁针的 N 极．37. 按要求作图：（1）在图甲中，画出静止在水平桌面上物体受到重力 G 的示意图．（2）在图乙中画出力 F 的力臂，并标上字母 l．（3）在图丙中，画出光线 AO 从空气斜射入水中的大致折射光线，并标出折射角γ．（4）在图丁中，标出通电螺线管的 N 极和磁感线的方向．38. 按要求作图：（1）甲图中的小球静止在斜面上，请画出小球所受重力的示意图；（2）请在乙图中画出反射光线对应的入射光线；（3）丙图中，O 是杠杆 OA 的支点，请画出拉力 F 的力臂；（4）丁图是一通电螺旋管，请在括号里标出静止小磁针的“N”或“S”极．39. 请在图中作出在空中飞行的足球受到重力的示意图．40. 如图所示，一木块静止在斜面上，请画出木块所受重力的示意图．41. 如图，重5N的小球沿斜面自由滚下，请画出受重力的示意图．42. 如图所示，重 600N 的跳远运动员助跑后，飞身一跃，依靠自身惯性，在空中继续前进的情景，请在图中画出他此时受到的重力示意图．43. 如图：一重 30N 的物体静止在斜面上，对斜面的压力是 18N，请用力的示意图表示出物体所受重力以及斜面所受压力．44. （1）完成图 1 的光路图；（2）在图 2 中画出熊猫所受重力的示意图（A 点为重心）．45. 如图为空中正在飞行的足球，已知足球的重力为 5N，不计空气阻力，请在图中用力的示意图画出足球所受重力．46. 如图所示，小华站在自动扶梯上沿图示方向匀速上升，请在图上画出她所受重力的示意图．47. 如图，传送带向右启动，请你作出物体 A 所受的摩擦力 f 和重力 G．48. 如图所示，一小球被细绳拴住挂在墙上，请画出小球的受力示意图．49. 如图所示，O 为杠杆的支点，小球重 3N，请作出小球受到的重力图示和使杠杆平衡的最小动力F并标出动力臂L．50. 某同学在体育锻炼时推出一个重为 40N 的铅球，图中虚线表示铅球在空中飞行的弧线，请画出铅球在图示位置时所受重力的示意图．（不计空气阻力）51. 画出在斜面上匀速上滑的物体 A 所受到的重力和对斜面压力的示意图．52. 在图中，画出沿斜面向上滑动的物体 A 所受到的重力和 A 对斜面压力的示意图．53. 如图所示的物体 A 静止在斜面上，请画出 A 受重力的示意图和 A 对斜面压力的示意图．54. 作图：（1）如图甲所示，S 为蜡烛，S′为蜡烛通过凸透镜所成的像，请根据凸透镜成像特点，画图确定并标出凸透镜光心 O 点的位置及两侧焦点 F 的位置．（2）用力的示意图在图乙中作出质量为 10Kg 的物体 A 所受的重力．四、计算题(本大题共 6 小题，共 48.0 分)55. 雪地摩托车是一款冬季越野装备，配有履带和滑雪板，下表是某款雪地摩托车的部分主要参数．（g=10N/kg）（1）履带和滑雪板都做得很宽是为了______．（2）雪地摩托车受到的重力是多少？在图中做出其重力的示意图．（3）若雪地摩托车在匀速行驶过程中受到的阻力是车重的 0.6 倍，雪地摩托车所受牵引力的大小是多少？（4）雪地摩托车停放在水平雪地上时，对雪地的压强为多少？180k净重g50km最高车速/h每块滑雪板与地面接触面积0.15 m2履带与地面总接触面积0.6m256. 某同学用 500N 的力，将一质量为 3kg 的铅球推出，如图所示，为铅球运动轨迹，画出铅球在 A 位置所受重力的示意图．57. 2015 山东省制定《山东省校园足球三年行动计划》将建设 200-300校园足球特色学校．如图为在空中飞行的足球请你画出受到的重力示意图．58. （1）画出图甲中紫砂壶所受重力 G 的示意图．（2）电视机的遥控器是利用红外线对电视机进行遥控的，小明没有像平时那样，将遥控器对准电视机的红外线接收窗口，而对着电视机旁光滑的墙壁，结果也达到了遥控的目的，请你在图乙中画出这种遥控方式中红外线的传播途径（要求保留作图痕迹）．59. （1）请画出图 1 中物体 A 所受重力 G 的示意图．（2）请根据通电螺线管附近小磁针 N、S 极，画出图 2 中电源的正负极．（3）请根据光的反射定律，在图 3 中画出入射光线 AO 的反射光线 OB．（4）站在地上的人用如图 4 所示滑轮组提升重物，请画出人向下拉绳时滑轮组的绕线．60. 如下图所示，请画出物体 A 所受重力的示意图．中考物理专项练习之重力示意图（含解析、全国通用）【答案】1. D2. B3. D4. 乙5. 解：（1）重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用 G 表示，如图所示：（2）通过焦点的光线经凸透镜折射后将平行于主光轴．如图所示：6. 解：（1）重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用 G 表示，如图所示：（2）延长力的作用线，然后过支点 O 向力的作用线做垂线，即为力 F 的力臂 L ．11阻力作用点在点 B，方向竖直向上，过阻力的作用点，沿竖直向上的方向画一条有向线段，用 F 表示，即为阻力示意图，反向延长阻力的作用线，过支点 O 向阻力的作用线2做垂线段，即为阻力 F 的力臂 L ；如图所示：227. 0.498. 解：找出画出重力作用点；在重力方向（竖直向下、与水平地面垂直）画一带箭头的线段；在箭头附近标上符号 G．如图所示：9. 解：过物体 A 的重心沿竖直向下的方向，画一条带箭头的线段，用符号 G 表示，即为物体 A 所受重力的示意图．如图所示：10. 解：（1）排球的重心在球心上，以球心为起点，竖直向下画一线段，在线段的末端画一向下的箭头．（2）电灯的连接，与灯泡相连的开关必须控制火线，电灯的另一端直接接在零线上．（3）先过反射点作垂直于水面的直线，即先确定法线，因反射光线和入射光线分居法线的两侧，由反射角等于入射角，确定入射光线的位置．11. 解：（1）篮球在上升过程中受到的重力从重心竖直向下画，并标上字母符号 G；还受到了竖直向下的空气阻力 f，如图所示：（2）先过入射点 O 垂直水面作出法线，在法线左侧的空气中画出反射光线，注意反射角等于入射角；在水中法线的左侧画出折射光线，注意折射角小于入射角，如图所示：12. 解：（1）入射光线与主光轴平行，则经凸透镜折射后折射光线过焦点．（2）茶杯的重心可以认为是在它的中心上，从重心开始竖直向下画一条带箭头的线段表示出重力 G．（3）根据右手定则，伸出右手四指弯曲指向电流的方向，则大拇指所指的方向即通电螺线管的左端为 N 极．根据磁感线的方向，小磁针的左端为 S 极，右端为 N 极．故答案为：13. 解：（1）光从空气斜射入水中时，折射角小于入射角，折射光线靠近法线．（2）力臂即点到线的距离．先找点（支点 O），再作线（F 的作用线），最后从支点O 向 F 所在的直线作垂线，并标出力臂 L．（3）过 A 点，作 A 点所在磁感线的切线．因为在磁体的外部，磁场的方向都是由 N极指向 S 极的，所以在切线上还要标出向右的箭头指示方向．（4）足球的重心在它的球心上，从重心开始竖直向下画一条带箭头的线段表示重力并标出 G．故答案为：14. 解：（1）先过入射点 O 垂直镜面作出法线，再在法线右侧根据反射角等于入射角作出反射光线，如图：（2）苹果的重力从重心竖直向下画，标出符号为 G，如图：15. 解：（1）悬浮在水中的物体受到竖直向下的重力，竖直向上的浮力，如图甲所示：（2）过入射点作法线，根据反射角等于入射角，作出反射光线，再根据折射定律中，折射角小于入射角，作出折射光线，如图乙所示：（3）滑轮组的绕法．一定一动滑轮组有两种绕法，可由两段与三段绳子承担物重，根据题目要求画出用最小的力提升物体时滑轮组的绕线，所以三段绳子是最省力的绕法．如图丙所示：16. 解：（1）物体受重力、支持力；重力方向竖直向下，支持力方向竖直向上；是一对平衡力，大小相等，如图甲所示；（2）过焦点的光线经凸透镜后平行主光轴射出；过光心的光线传播方向不变；如图乙所示；（3）小磁针静止时北极指向右边，所以 U 型磁铁磁极左侧为 N 极，右侧为 S 极，磁感线方向如图丙所示；17. 解：（1）根据长方体对角线的交点确定出重心，然后过物体重心画带箭头的线段，方向竖直向下，即重力示意图：（2）使入射光线、反射光线和法线在同一平面内，过反射点作法线，使反射角等于入射角作出反射光线，如图所示：（3）首先辨别上面三根线地线、火线、零线．①灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．②安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线．故答案为：18. 解：19. 解：（1）过物体中心作竖直向下的重力和沿绳子斜向上的拉力．如图所示：（2）过入射点 O 垂直界面作出法线，当光由水斜射进入空气中时，折射光线向远离法线方向偏折，折射角大于入射角，用γ标出折射角，如图：（3）由右手螺旋定则可知螺线管右侧为 N 极，因同名磁极相互排斥，异名磁极相互吸引，则小磁针静止时下端应为 N 极．（4）使杠杆 AB 静止时所用最小力的作用点和方向如图所示．在 A 点用力，用力方向与 0A 垂直，这样动力臂最长（等于 OA），最省力．20. 解：磁悬浮地球仪受到的重力方向竖直向下，作用点在在重心，过重心画一条竖直向下的线段，标上字母 G，如图所示：21. 解：过球心沿竖直向下的方向画一条带箭头的线段，并用符号 G 表示．如图所示：22. 解：过球心沿竖直向下的方向画一条带箭头的线段，并用符号 G 表示．如图所示：23. 解：（1）平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．如图所示：（2）过入射点垂直反射面作出法线，再根据反射角等于入射角作出反射光线，注意反射光线到达下面的反射面再次进行反射，而且最后的反射光线与原入射光线平行，法线要用虚线，如下图：（3）找出小球的重心，画一竖直向下的线段，标出箭头，如图所示：24. 解：重力的方向竖直向下，压力的作用点是球与墙壁的接触点，然后过作用点作垂直于墙壁，并指向墙里面的压力．如图所示：25. 解：苹果所受的重力竖直向下，从重力的作用点（即苹果的重心）作竖直向下的有向线段，并标上重力的符号 G，即为苹果所受重力的示意图，如图所示：26. 解：（1）苹果所受的重力竖直向下，从重力的作用点--苹果的重心竖直向下作有向线段，即可作出苹果所受重力的示意图，如下图所示：（2）三孔插座的接法是：上孔接地线；左孔接零线；右孔接火线，由于是背面，与正面相反，则上孔接地线、左孔接火线、右孔接零线．如下图所示：（3）由图可知电流由右流入，则由安培定则可得螺线管左侧为 N 极，右侧为 S 极；因磁体的外部磁感线由 N 极指向 S 极，小磁针所在位置的磁场向左，故小磁针的左端是 N 极，右端应为 S 极；磁感线的方向与小磁针 N 极指向相同，如图所示：27. 解：重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用 G表示，如图所示：28. 解：（1）木箱的重心已画出，从重心竖直向下画一条带箭头的线段，记为 G；如下图所示：（2）先过入射点 O 垂直于平面镜作出法线，再在法线右侧从反射点 O 开始画出反射光线，注意反射角等于入射角，如图所示：（3）三孔插座的接法：上孔接地线；左孔接零线；右孔与保险丝串联接在火线上．灯泡接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故；既能控制灯泡，又能更安全，如图所示：29. 解：重力的方向是竖直向下的，过物体重心画一条带箭头的竖直向下的有向线段，用 G 表示；由杠杆平衡条件 F L =F L 可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越11 2 2小；图中支点在 O 点，因此 OA 作为动力臂最长，由图知动力的方向应该向上，如下图所示：30. 解：重力的方向总是竖直向下的，重心要画在物体上；由图可知支点是 O 点，从 O 点向动力 F 的作用线作垂线，支点到垂足的距离就是力臂L．如图所示：31. 解：重力的大小为 20N，取标度为 10N，方向竖直向下，作用在小球的重心，如图所示：32. 解：均匀木棒的中心为木棒的重心，从重心沿竖直向下的方向画一条带箭头的线段，并标上符号 G，即为重力的示意图；从支点 O 作重力作用线的垂线，垂线段的长即为重力的力臂 L，如图所示．33. 解：木块所受重力方向竖直向下；木块从斜面上滑下时，滑动摩擦力平行于斜面向上，作用点都画在木块重心上．如图所示：34. 解：地球仪静止在水平桌面上，它受重力和桌面给它的支持力，并且这两个力大小相等、方向相反是一对平衡力，过茶杯的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，注意两条线段长度要相等．如图所示：35. 解：石块 A 受到的重力方向竖直向下，作用点在重心；拉力的方向沿绳子向上，作用点也在重心．示意图如下：36. 解：（1）平行于主光轴的光线经凸透镜折射后将过焦点，如图所示：（2）重力的方向是竖直向下的，过重心画一条竖直向下的有向线段，用 G 表示，如图所示：（3）省力情况取决于动滑轮上绳子股数，滑轮组由两个滑轮组成，最多有三股绳子承担物重，根据“奇动偶定”的原则，绳子的起始端应固定在动滑轮上面的挂钩上．故绳子的绕法如图所示：（4）小磁针静止时 N 极的指向为该点磁感线的方向一致，由图可知，磁体下方的磁感线方向是向下的，故小磁针的下端为 N 极，如下图：37. 解：（1）重力的方向是竖直向下的，过重心画一个带箭头的竖直向下的有向线段，用 G 表示，如图所示：；（2）由支点 O 向 F 的作用线做垂线，垂线段的长度 L 为 F 的力臂，如图所示：；（3）过入射点作法线，再根据光从空气斜射入水中时，折射角小于入射角即可作图，如下图所示：；（4）由图可知电流由左侧流入，则由暗安培定则可得螺线管上侧为 N 极，下侧为 S．极，磁感线是从 N 极出来回到 S 极的；如图所示：38. 解：（1）重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用 G 表示，如图所示：（2）图中法线已经画出，根据反射角等于入射角，在法线下侧作出入射光线，如图所示：（3）从支点 O 向拉力的作用线作垂线，支点到垂足的距离就是力臂 L．如图所示：（4）电流由右侧流入，由右手螺旋定则可知，螺旋管的右端为 N 极，左端为 S 极；由磁极间的相互作用可知小磁针的右侧为 S 极，左侧为 N 极．如图所示：39. 解：空中飞行的足球受到的重力的方向竖直向下，作用点（重心）在足球的球心上，结合力的示意图的画法，即可以画出足球受到的重力的示意图如下图所示：40. 解：从木块的重心开始，向竖直向下方向画一条有向线段，用 G 表示物体所受重力，如图所示：41. 解：重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用 G表示，大小为 5N，如图所示：42. 解：运动员受重力的作用点在其重心上，方向是竖直向下的，表示符号为 G，大小为 600N，如图所示：．43. 解：（1）过物体的重心沿竖直向下的方向画一条带箭头的线段，符号为 G，大小为 30N，即为重力的示意图；（2）在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画一条垂直于斜面向下、带箭头的线段，符号为 F，大小为 18N，即为压力的示意图；如图所示：44. 解：（1）平行于主光轴的光线经凸透镜折射后将过焦点，通过焦点的光线经凸透镜折射后将平行于主光轴．如图所示：（2）熊猫受到重力的作用点在其重心 A 上，方向是竖直向下的，表示符号为 G，如图所示：45. 解：足球在空中飞行是由于惯性的作用，这不会影响到它的重力，它的重力大小依然是 5N，方向竖直向下，作用在足球的重心上．如图所示：46. 解：首先找出力的作用点，重力的作用点即重心；然后确定力的方向，重力的方向是竖直向下的；最后用一条带箭头的线段表示这个力，如图所示．47. 解：传送带向右启动时，物体由于惯性要保持原来的静止状态，则物体有向左运动的趋势，故物体受到的摩擦力沿传送带向右，重力的方向竖直向下，如图所示：48. 解：①小球受到的重力，作用点在重心，方向竖直向下，符号为 G；②绳对小球的拉力作用点在绳子与球的接触点，方向沿绳斜向上，符号为 F；③墙对小球的支持力，作用点可画在重心，方向垂直墙面向外，符号为 N，如图：49. 解：重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用 G 表示，大小为 3N；由杠杆平衡条件 F l =F l 可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越1 12 2小；图中支点在 O 点，因此 OC 作为动力臂最长，过 C 作垂直于 OC 的力，由图知动力的方向应该向下，如下图所示：50. 解：过球心作竖直向下的重力．如图所示51. 解：（1）过物体重心画带箭头的线段，方向竖直向下，符号为 G；。

【备战】中考物理专项训练重力示意图(含解析)(2)

重力画图练习题

重力画图练习题(总3页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
1、粗细均匀重为3N的木棒靠在墙上如图所示，请你画出木棒所受重力的示意图。

2、一个足球沿如图甲所示的斜面向上滚，试在图中画出该足球所受到的重力示意图。

3、请在图中画出长在枝条上的苹果受重力的示意图。

4、小球用细线悬挂在天花板下，请用力的示意图画出
小球受到的拉力．
5、下图为飞机投弹的图示，请你画出子弹受力的示意图（空气阻力不计）
6、
图。

7、如图所示的是正在足球场上滚动的足球，请画出足球对草坪的压力的示意图。

8、如图所示，用200N的力推墙壁，请画出这个推力示意图。

9、小兰同学用10N的水平力拉弹簧，如图所示。

作出小兰对弹簧拉力的示意图。

10.请画出帆船受到风力的力的示意图。
